ABB40390Z
ZPRO Vinkelbeslag

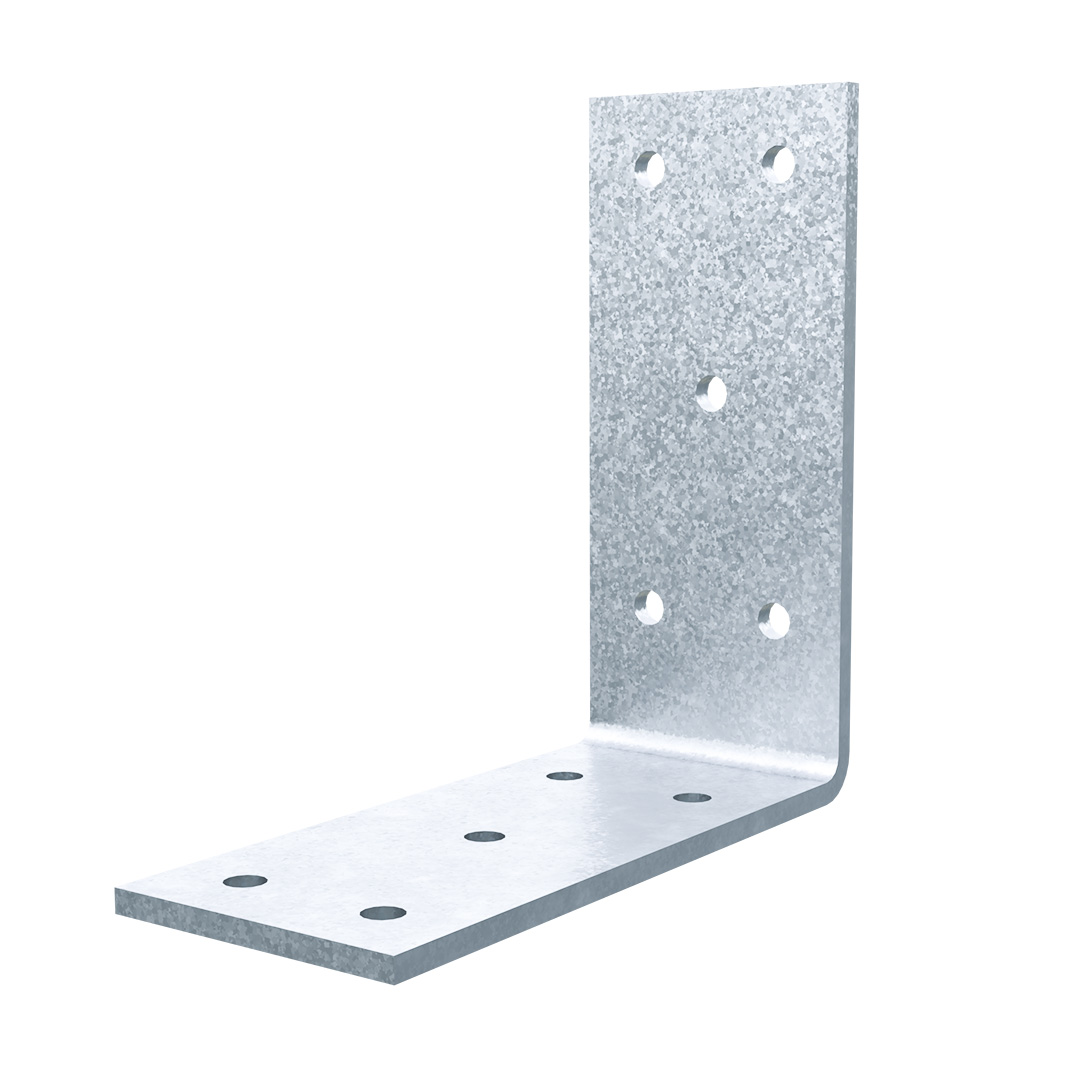

ABB40390Z vinkelbeslag brukes til tre-tre samlinger utendørs i ikke-kystnære områder.
CE-merket
Anvendelsesklasse 3
Outdoor
ZPRO
Produktinformasjon
Egenskaper
Material
- Stålkvalitet: ABR9020Z:
S250GD + ZPRO
- Korrosjonsbeskyttelse:
ZPRO-belegg - tilsvarende en sinklagtykkelse på ca. 55 µm
Fordeler
- ZPRO er et unikt korrosjonsbeskyttende belegg, som gir tilsvarende korrosjonsbeskyttelse som med ekstra varmgalvanisert stål med 55 μm sink.
- Last i alle retninger
Applikasjoner
Skjøter
- Tre-tre skjøt
Tekniske data

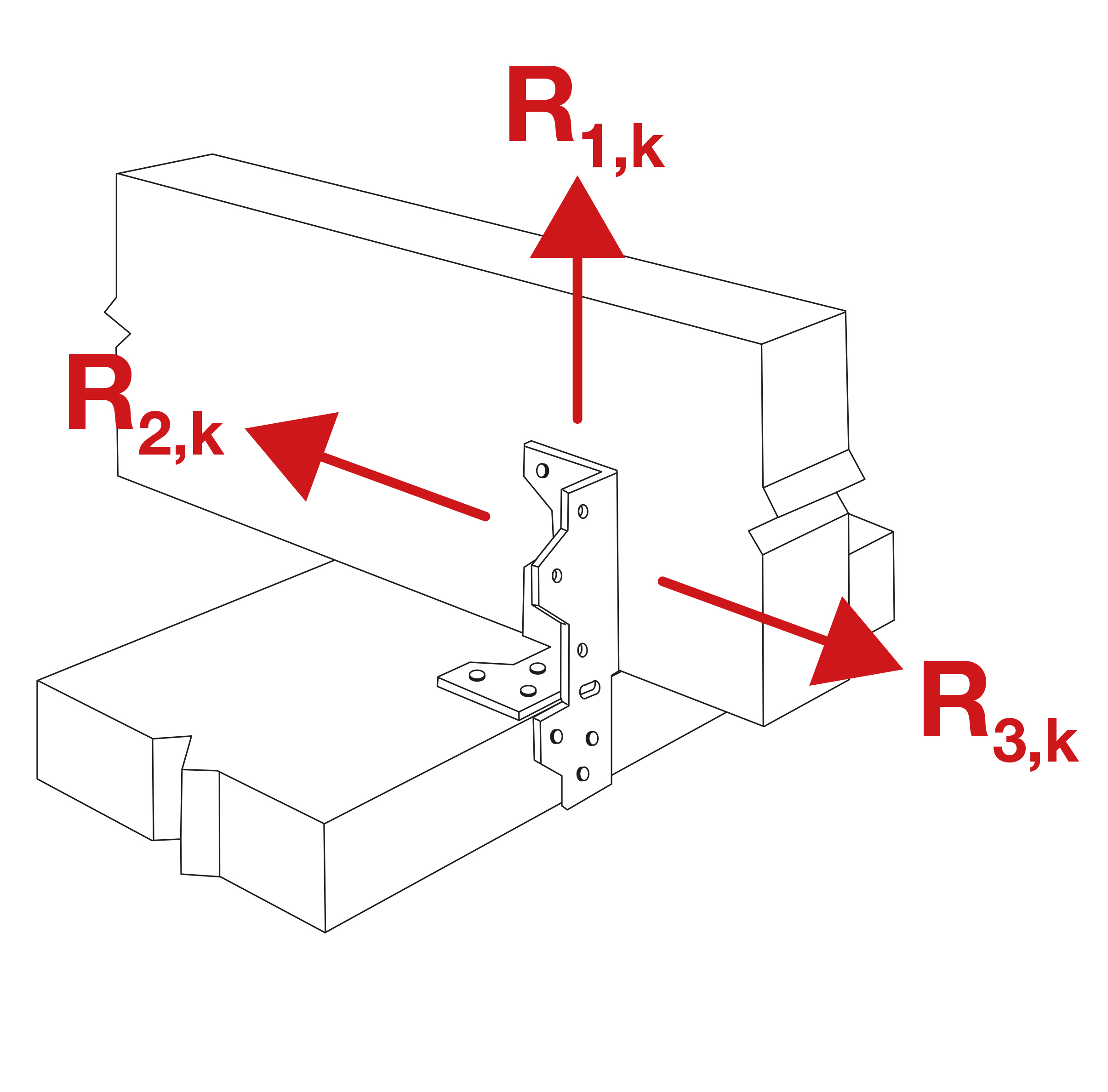

Karakteristisk bæreevne - Tre-tre skjøt - Maks utspikring
Art. nr. | Karakteristisk bæreevne - Tre-tre skjøt - Maks utspikring | |||||
---|---|---|---|---|---|---|
Utspikning | Karakteristisk bæreevne - 2 vinkelbeslag pr samling [kN] | |||||
Flig A | Flig B | R1.k | R2.k = R3.k | |||
Antal | Antal | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
ABB40390Z | 3 | 5 | min (3.0 ; 3,1 /kmod) | min (4,9; 4,4 /kmod) | 2 | 2.8 |
Karakteristisk bæreevne - Bjelke-bjelkeskjøt - Delvis utspikning
Art. nr. | Produktkapasiteter - Tre-Tresamling - Delvis spikring | |||||
---|---|---|---|---|---|---|
Utspikning | Karakteristisk bæreevne - 2 vinkelbeslag pr samling [kN] | |||||
Flik A | Flik B | R1.k | R2.k = R3.k | |||
Antal | Antal | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
ABB40390Z | 3 | 3 | min (2,3; 2,0 /kmod) | min (3,1; 2,8 /kmod) | 1.7 | 2.2 |
Montering
Montering
Bruksområder
- For festing brukes varmgalvaniserte CNA-G kamspiker eller Impreg+ CSA-Z brakettskruer
