ABR-Z

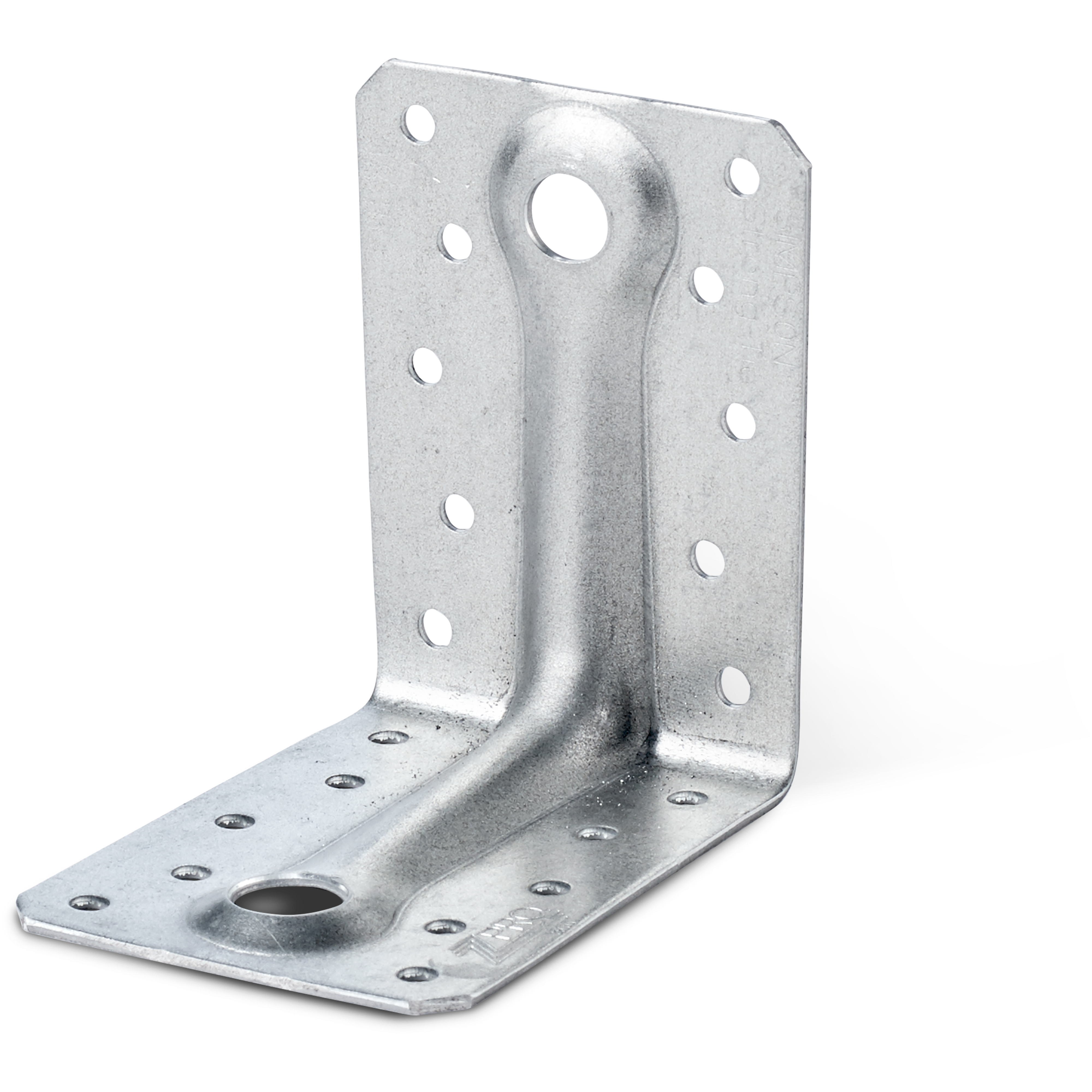

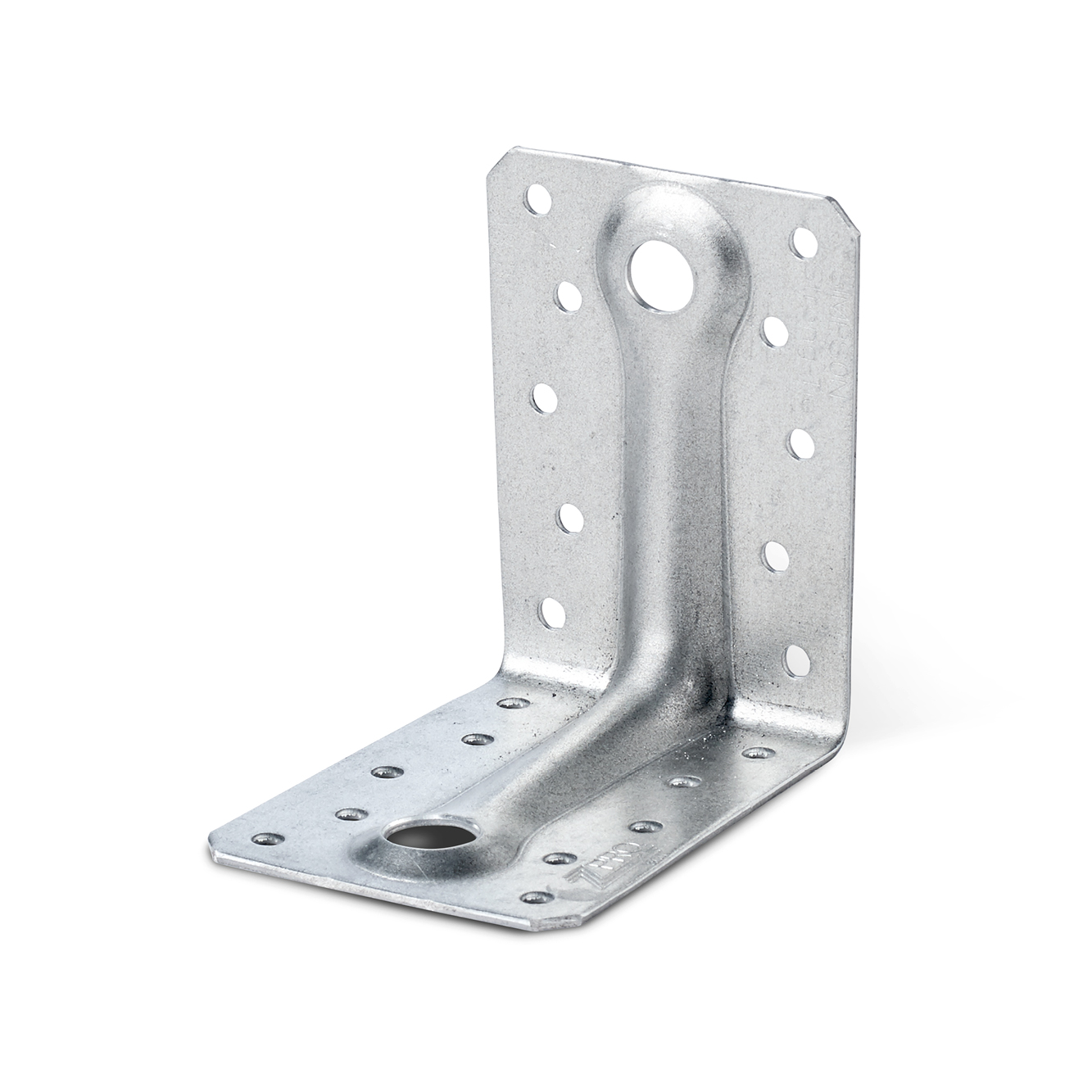

ZPRO Vinkelbeslag med ribbeforsterkning

ABR vinkelbeslag brukes til skjøter i bærende trekonstruksjoner.
Beslagene er utstyrt med en kraftig ribbeforsterkning.

ZPRO anbefales til korrosive miljøer, som for eksempel staller eller terrasser.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

ZPRO

EPD

ABR_Z_SSTBP_homepage_SE_sv

ABR_Z_SSTBP_homepage_FI_fi

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
ABR9020Z: S250GD + ZPRO
ABR7015Z/10525Z: S350GD + ZPRO
Korrosjonsbeskyttelse:
ZPRO coating - svarende til en sinklagstykkelse på ca. 55 μm

Fordeler

Meget kraftige vinkelbeslag til bærende konstruksjoner
Høy lastbæreevne
Kraftige ribbeforsterkninger gir ekstra holdbarhet

Applikasjoner

Skjøter

Tre-tre skjøt

Bruksområder

Brukes ved tre-tre skjøter

Tekniske data

Dimensjoner

Referanse	beslag dimensjoner
	annet			produktdimensjoner[mm]				bjelke[mm]				flens B[mm]
	NOB nr.	antall per eske	vekt[kg]	A[mm]	B[mm]	C[mm]	tykkelse[mm]	rund				rund
	NOB nr.	antall per eske	vekt[kg]	A[mm]	B[mm]	C[mm]	tykkelse[mm]	Ø5[mm]	Ø7	Ø11[mm]	Ø14[mm]	Ø5[mm]	Ø9	Ø13[mm]	Ø14[mm]

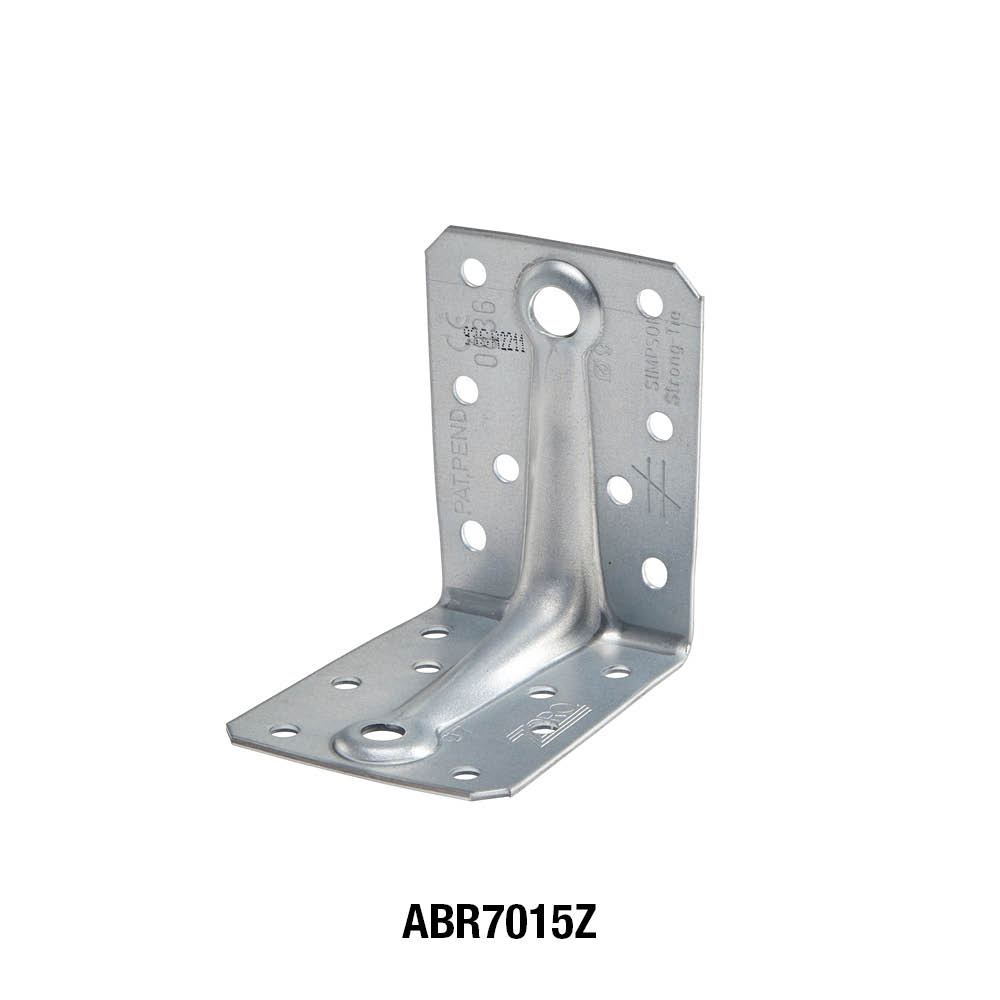

ABR7015Z	55360480	50.0	0.081	70	70	55	1.5	8	1	-	-	8	1	-	-

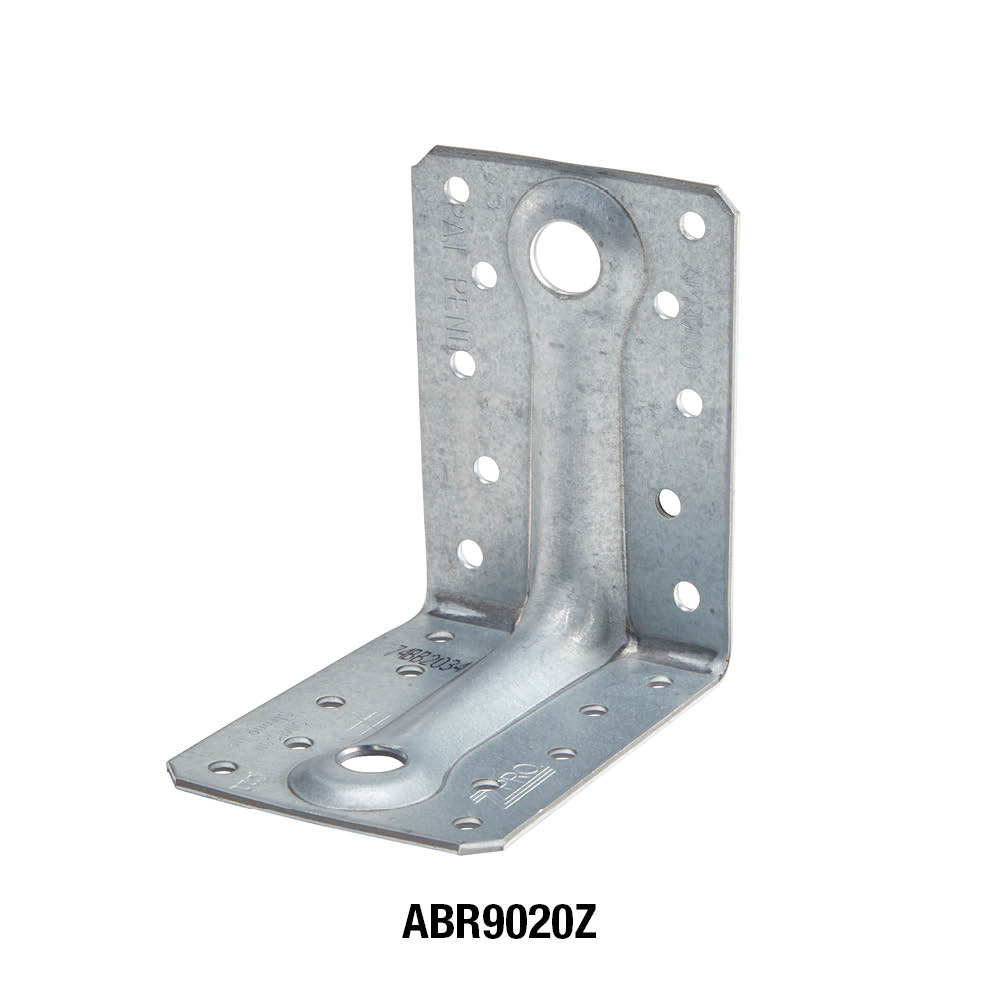

ABR9020Z	52950361	50.0	0.17	88	88	65	2	10	-	1	-	10	-	1	-

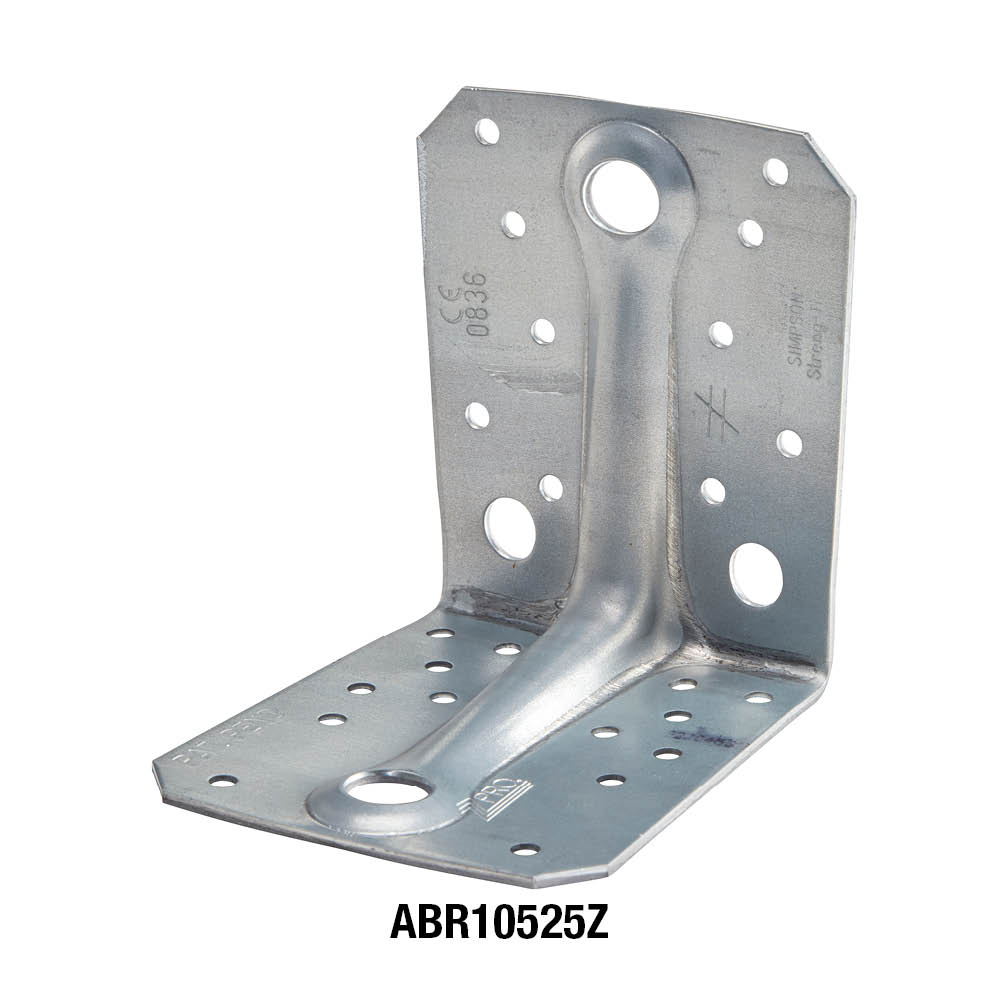

ABR10525Z	55360514	50.0	0.34	105	105	90	2.5	10	-	2	1	14	-	-	1

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$

Karakteristisk bæreevne - Bjelke-bjelkesamling - Maks utspikring

Dimensjoner

Referanse	vinkelbeslag kapasitet
	produkt capacities - tre to tre - Beam to beam - Full nailing
	antall of Fasteners		karakteristisk kapasitet - 2 angle brackets per connection - full nailing[kN]
	bjelke	flens B	R₁,ₖ	R₂,ₖ=R₃,ₖ[kN]	R4/5,k
	antall	antall	CSA5.0x40Z	CSA5.0x40Z	CSA5.0x40Z
ABR7015Z	6	8	5.2	6.7	4.2 /kmod^0,3
ABR9020Z	8	10	9.7	9.4	4.6 /kmod^0,7
ABR10525Z	10	14	12.7	10.7	10.6/kmod^0,2

R4/5 er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130mm

Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring

Dimensjoner

Referanse	vinkelbeslag kapasitet
	produkt capacities - tre to tre - Partial nailing
	antall of Fasteners		karakteristisk kapasitet - 2 angle brackets per connection - full nailing[kN]
	bjelke	flens B	R₁,ₖ	R₂,ₖ=R₃,ₖ	R4,k = R5,k(1)
	antall	antall	CSA5.0x40Z	CSA5.0x40Z	CSA5.0x40Z
ABR9020Z	4.0	6.0	4.9	5.9	4.6 /kmod^0,6
ABR10525Z	6.0	6.0	4.8	9.7	Refer to ETA-06/0106

R4/5 er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130mm

Montering

Innfesting

Til innfesting brukes varmforsinkede CNA4,0xℓ kamspiker eller rustfrie CSA5,0xℓ beslagskruer

Monteringsveiledning

Tekniske merknader

Teknisk informasjon

To vinkelbeslag per skjøt
Vinkelbeslagene forutsettes satt rett overfor hverandre.
F1              Løftende kraft som virker midt i åsen.
F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
F4 og F5    Tverrgående kraft som virker midt på vinkelbeslagene i bjelkens retning i høyden (e) over bjelken.

Ett vinkelbeslag per skjøt
F1         Løftende kraft som virker i vinkelbeslagets sentrale akse, men i en avstand (f) fra vinkelbeslagets vertikale flik.
       Hvis åsen er hindret i å rotere, vil bæreevneverdien være halvparten av bæreevnen for en skjøt med to vinkelbeslag.
F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
F4             Tverrgående kraft som virker i bjelkeretningen midt på vinkelbeslaget. Virker inn mot vinkelbeslaget i høyden (e) over bjelken.
F5        Tverrgående kraft som virker i bjelkeretningen midt på vinkelbeslaget. Virker bort fra vinkelbeslaget i høyden (e) over bjelken.
