THD

Betongskrue

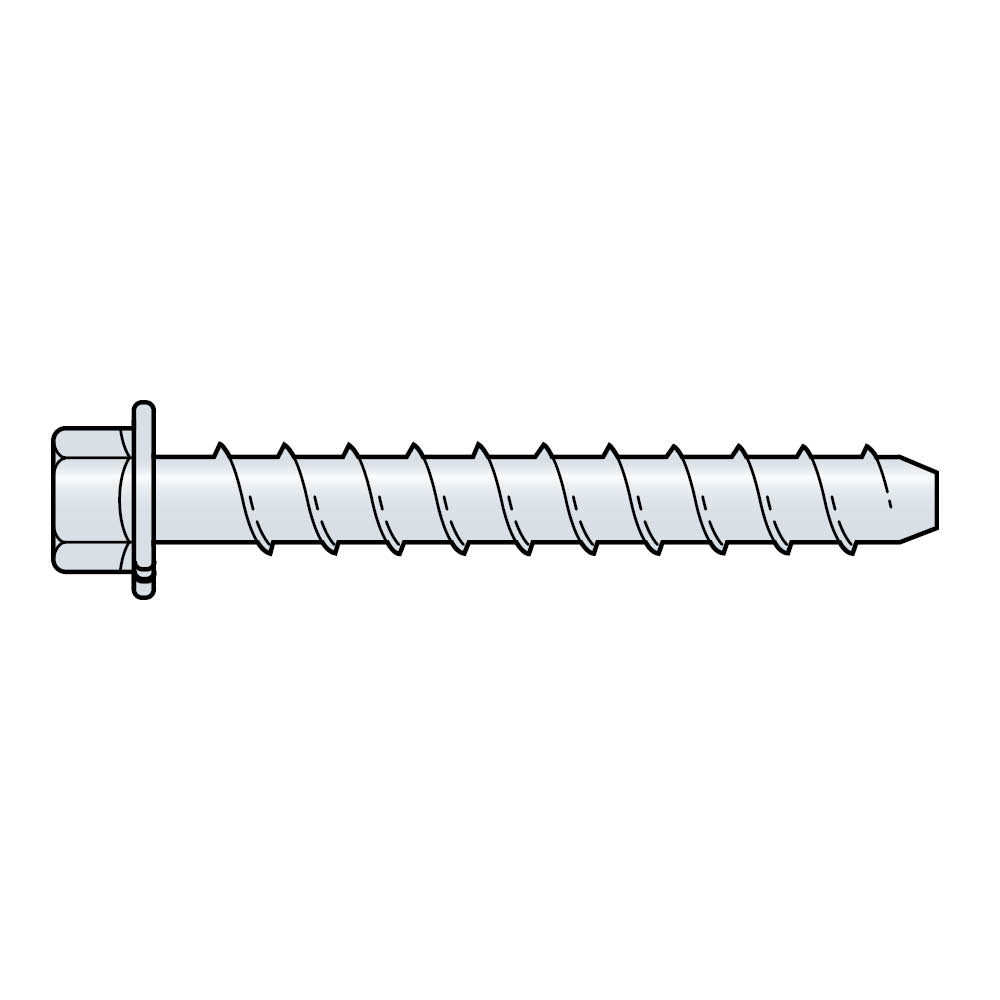

Betongskrue til bruk i både sprukket og ikke-sprukket betong. THD gir lav monteringsmotstand og høy ytelse. THD er designet og testet for tørre, ikke-korrosive miljø.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Elgalvanisert stål

Indoor

Feu R 120

Kantavstander og lav intern avstand

Produktinformasjon

Bilder

Egenskaper

Materiale

Elektrogalvanisert stål

Fordeler

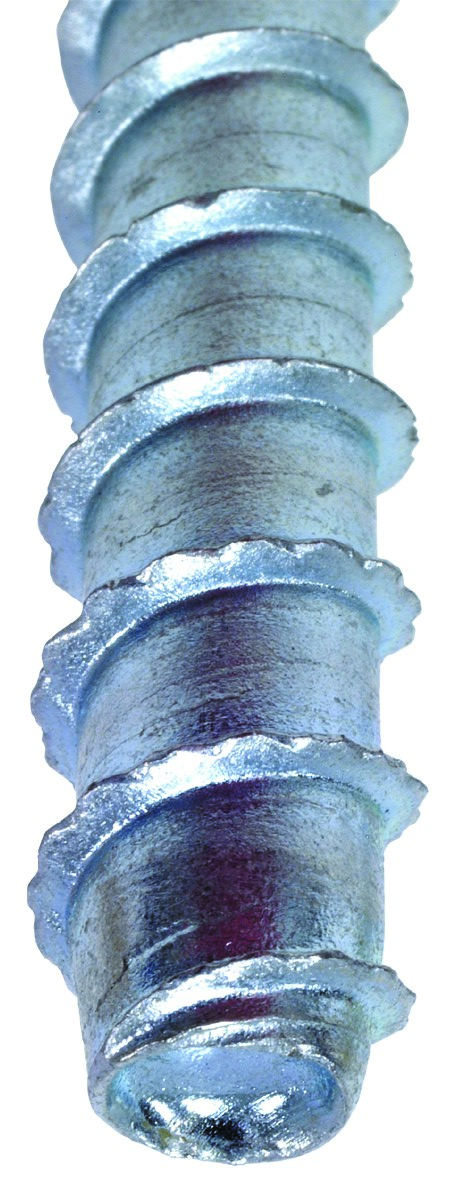

Selvskjærende gjenger som effektivt overfører belastningen til underlaget
Spesiell varmebehandling herder skruen under produksjon
Fast skive under hodet
Kan skrues ut igjen og er dermed også perfekt til midlertidige monteringer

Applikasjoner

Egnet for

Betong
Murstein

Bruksområder

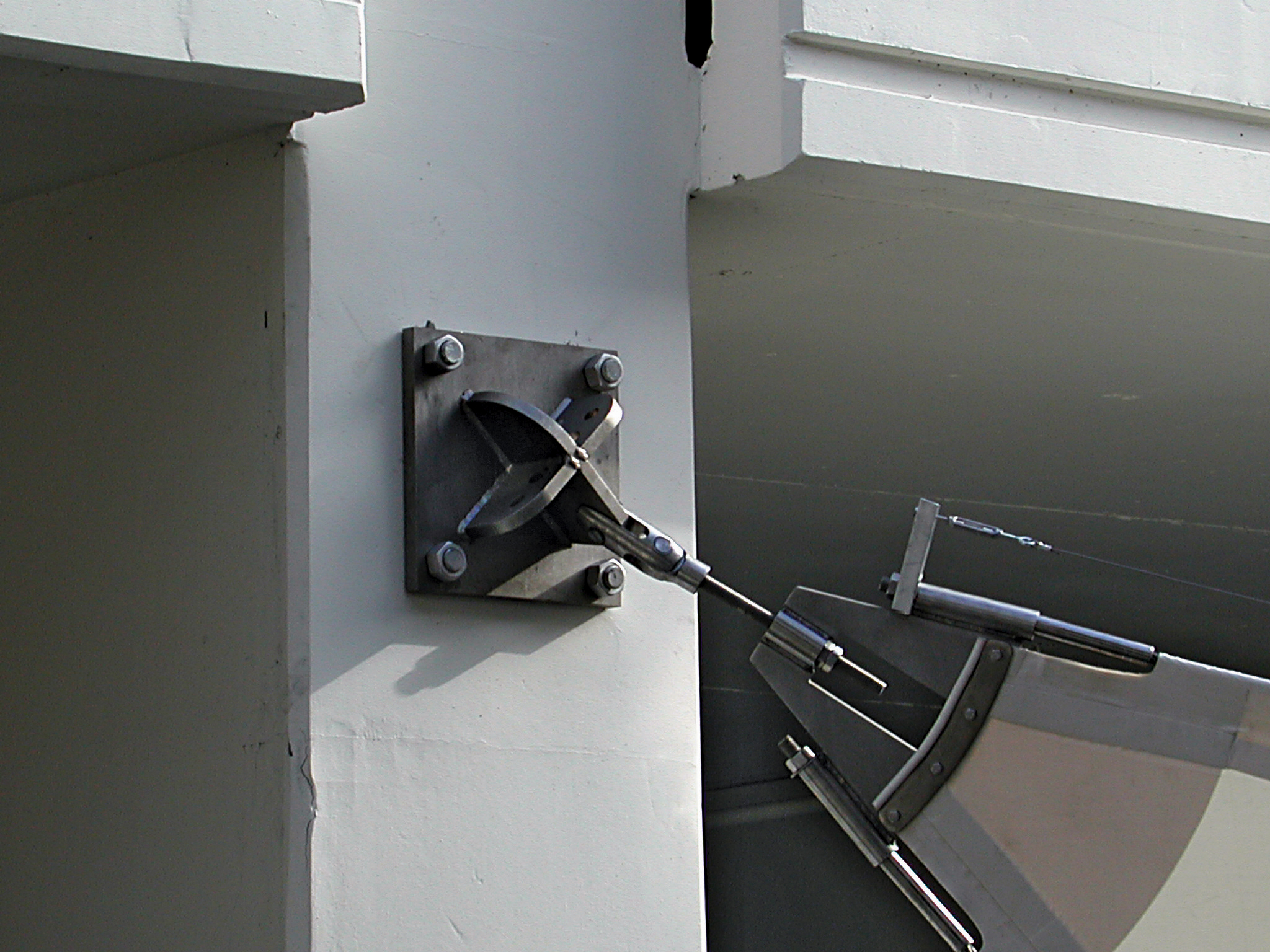

Kraftig festing: Kleshengere, rekkverk
Mange tilkoblinger: kabelbrett, stadionstoler, stativer
Midlertidig bruk

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	Art. nr.	Ø Thread [mm]	Totallengde [mm]	Maksmal emnetykkelse [mm]	Ø gjennomfallshull [mm]	Ø x dybde av borehull [mm]	Antall per pakke (stk)	Vekt [kg]
THD M8-70/5	THD08070	10.3	70	5	12	8 x 75	50	-
THD M8-80/15	THD08080	10.3	80	15	12	8 x 75	50	-
THD M8-120/55	THD08120	10.3	120	55	12	8 x 75	50	-
THD M10-80/5	THD10080	12.5	80	5	14	10 x 85	50	-
THD M10-100/25	THD10100	12.5	100	25	14	10 x 85	50	-
THD M10-120/45	THD10120	12.5	120	45	14	10 x 85	50	-
THD M10-170/95	THD10170	12.5	170	95	14	10 x 85	50	0.12

Design Resistance

Art. nr.	Designmotstand
	Spenning - N_Rd [kN]								Skjær - V_Rd [kN]								Bøyemoment – M_Rd [Nm]
	Sprukket betong				Ikke-sprukket betong				Cracked concrete				Non-cracked concrete
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-80/15	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M8-120/55	3.3	4.1	4.7	5.2	4.2	5.1	5.9	6.5	11.7	11.7	11.7	11.7	11.7	11.7	11.7	11.7	26.7
THD M10-80/5	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-100/25	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-120/45	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7
THD M10-170/95	4.2	5.1	5.9	6.5	5.8	7.1	8.2	9	18.3	18.3	18.3	18.3	18.3	18.3	18.3	18.3	52.7

1) The design resistances have been calculated using the partial safety factors for resistances stated in ETA-12/0060.
2) The recommended loads have been calculated using the partial safety factors for resistances stated in ETA-12/0060 and with a partial safety factor for actions of
γF=1.4.
3) The load figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if
the rebar diameter is 10 mm or smaller.
4) “For combined tension and shear loads or anchor groups and/or in case of edge influence, a calculation per ETAG 001, Annex C, design method A or according to
CEN/TS 1992-4:2009 design method A shall be performed. Anchors under fire exposures are to be designed in accordance with EOTA -TR 020:2004 or CEN/TS 1992-4:2009 Annex D.
For details see ETA-12/0060.

Recommended loads - cracked concrete

Art. nr.	Trækstyrke - N_rec [Rds,N] [kN]				Forskyvning ^(1-3) [Rds,V] [kN]				BØyemoment ^(1-6) [Mrds] [Nm]
Art. nr.	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60	Sprukket betong C20/25
THD M8-70/5	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M8-80/15	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M8-120/55	2.4	2.9	3.4	3.7	8.3	8.3	8.3	8.3	19
THD M10-80/5	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-100/25	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-120/45	3	3.6	4.2	4.6	13	13	13	13	37.6
THD M10-170/95	3	3.6	4.2	4.6	13	13	13	13	37.6

Tjenestebelastninger – urevnet betong

Art. nr.	Trækstyrke - N_rec [Rds,N] [kN]				Forskyvning ^(1-3) [Rds,V] [kN]
Art. nr.	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
THD M8-70/5	3	3.6	4.2	4.6	8.3	8.3	8.3	8.3
THD M8-80/15	3	3.6	4.2	4.6	8.3	8.3	8.3	8.3
THD M8-120/55	3	3.6	4.2	4.6	8.3	8.3	8.3	8.3
THD M10-80/5	4.2	5.1	5.9	6.5	13	13	13	13
THD M10-100/25	4.2	5.1	5.9	6.5	13	13	13	13
THD M10-120/45	4.2	5.1	5.9	6.5	13	13	13	13
THD M10-170/95	4.2	5.1	5.9	6.5	13	13	13	13

1) The recommended loads have been calculated using the characteristic capacities stated in the ETA with the partail safety factors given in the ETAG001 and the partial safety factor for loads: f = 1.4.
2) The recommended axial loads are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
3) The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
4) Concrete is considered non-cracked when the tensile stress within the concrete is \sigmaL + \sigmaR ≤ 0. In the absence of detailed verification \sigmaR = 3 N/mm² can be assumed ( \sigmaL equals the tensile
stress within the concrete induced by external loads, anchors loads included).

5) If spacings or edge distances are lower than characteristic ones (S ≤ Scr,N and/or C ≤ Ccr,N ) then the calculation should be made according to ETAG001, annex Cn A method. For further information see ETA-06/0123
6) The recommended bending moment is only valid for threaded rods.

Tillatte belastninger

Art. nr.	tillatte belastninger i C20/25 ^**)
Art. nr.	N_zul [kN]	V_zul [kN]
THD M8-70/5	2.4	8.3
THD M8-80/15	2.4	8.3
THD M8-120/55	2.4	8.3
THD M10-80/5	3	13
THD M10-100/25	3	13
THD M10-120/45	3	13
THD M10-170/95	3	13

^**) Permissible loads apply to single anchors in cracked concrete without the influence of center and edge distances

Montering

Monteringsveiledning

Bor et hull i grunnmaterialet med et karbidbor med samme diameter som den nominelle diameteren til ankeret som skal installeres. Bor hullet til den angitte innstøpningsdybden pluss minimum hulledybde totalt (se tabell nedenfor til høyre) for å la gjengestøvet legge seg, og blåse det rent med trykkluft. (Overliggende installasjoner trenger ikke å blåses rene.) Alternativt kan du bore hullet dypt nok til å romme innstøpningsdybden og støvet fra boring og gjenging.

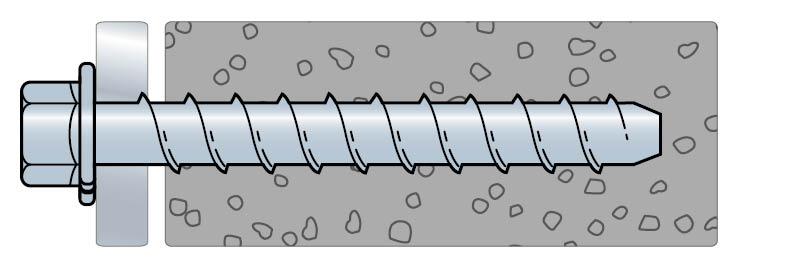

Sett ankeret gjennom festet og inn i hullet.
Stram ankeret inn i grunnmaterialet til sekskantskiven kommer i kontakt med festet.


Drill hole


Clean hole


Setting screw anchor with an impact screw driver


Check connection

Installation data

Art. nr.	Borediameter [mm]	Dybde på borehull [mm]	Ø Gjennomfallshull [mm]	Nøgle str.	Tilspenningsmoment [Nm]	Impact screw driver ⁽⁷⁾- T_sd [Nm]	Effektiv settedybde [mm]	Indbyrdes afstand ⁽⁵⁾ - S_cr,N [mm]	Min. afstanden [mm]	Karakteristisk kantafstand [mm]	Min. kantafstand [mm]	Min. emnetykkelse [mm]
THD M8-70/5	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-80/15	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M8-120/55	8	75	12	13	NA	≤ 200	47	141	50	70.5	50	105
THD M10-80/5	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-100/25	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-120/45	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
THD M10-170/95	10	85	14	15	75	≤ 515	55	165	60	82.5	60	125
