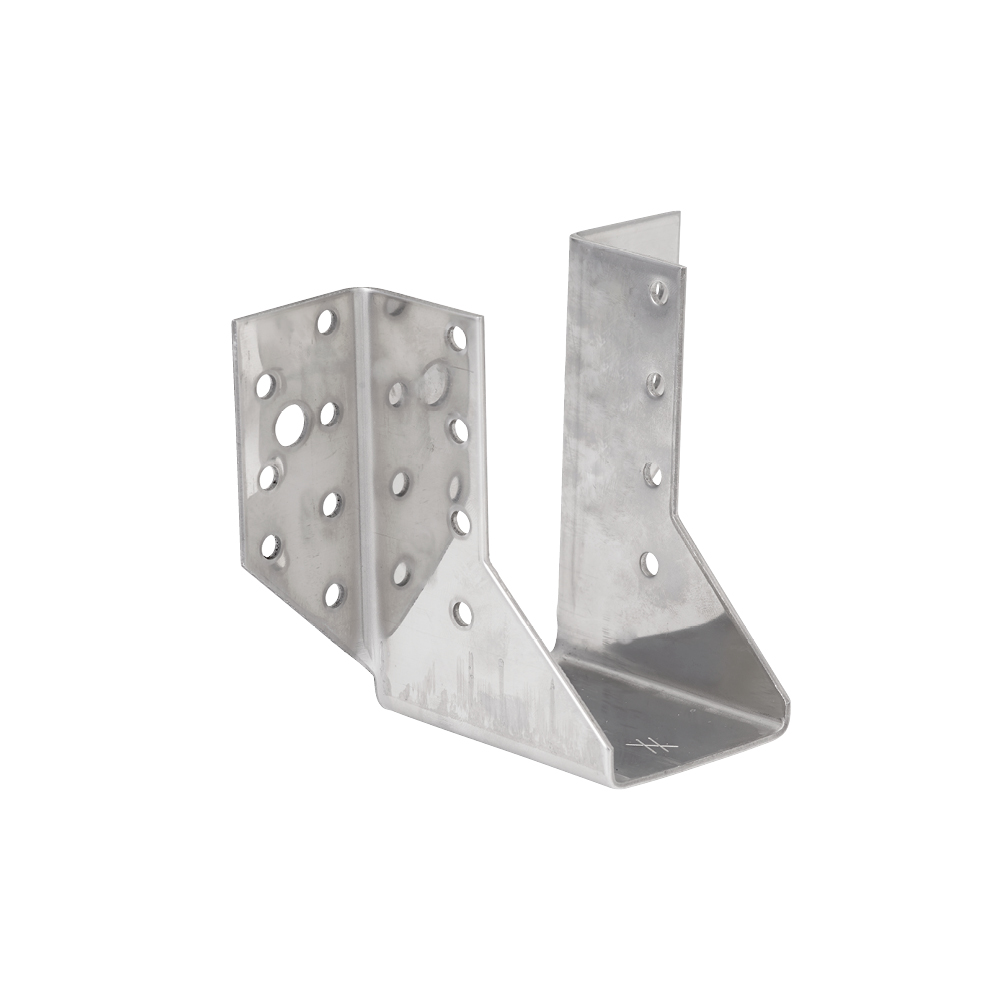

BSN-S
Bjelkesko syrefast (A4)
Bjelkesko brukes til skjøting av trebjelker i samme plan. Denne bjelkeskoen er utstyrt med bolthull Ø9 eller Ø11 mm til montering på betong, stål eller murverk.
Der må påregnes leveringstid på beslagene.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 3
Rustfritt stål
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Art. nr. | NOBB nr. | Bjelkestørrelse | Dimensjoner [mm] | Hull, HB | Hull, SB | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bredde | Høyde | A | B | C | D | F | t | Ø5 [mm] | Ø9 [11] | Ø11 [mm] | Ø5 [mm] | ||
| Minimum | Minimum | ||||||||||||
| BSN48/136S | 42157220 | 45 | 157 | 48 | 136 | 78 | 38 | 80 | 2 | 20 | - | 4 | 10 |
BSN48/136S-R NOBB nr: 49406995
HB: hovedbjelken; SB: sekundærbjelken
Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring
| Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | |||
|---|---|---|---|---|---|
| HB | SB | R1,k | F2 | R3,k | |
| Antall | Antall | CNA 4,0x40 | CNA 4,0x40 | CNA 4,0x40 | |
| BSN48/136S | 20 | 10 | - | - | - |
HB: hovedbjelken; SB: sekundærbjelken
Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring
| Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | |||
|---|---|---|---|---|---|
| HB | SB | R1,k | F2 | R3,k | |
| Antall | Antall | CNA 4,0x40 | CNA 4,0x40 | CNA 4,0x40 | |
| BSN48/136S | 10 | 6 | 11.2 | 9.3 | 2.9 |
HB: hovedbjelken; SB: sekundærbjelken
