DJH-Z

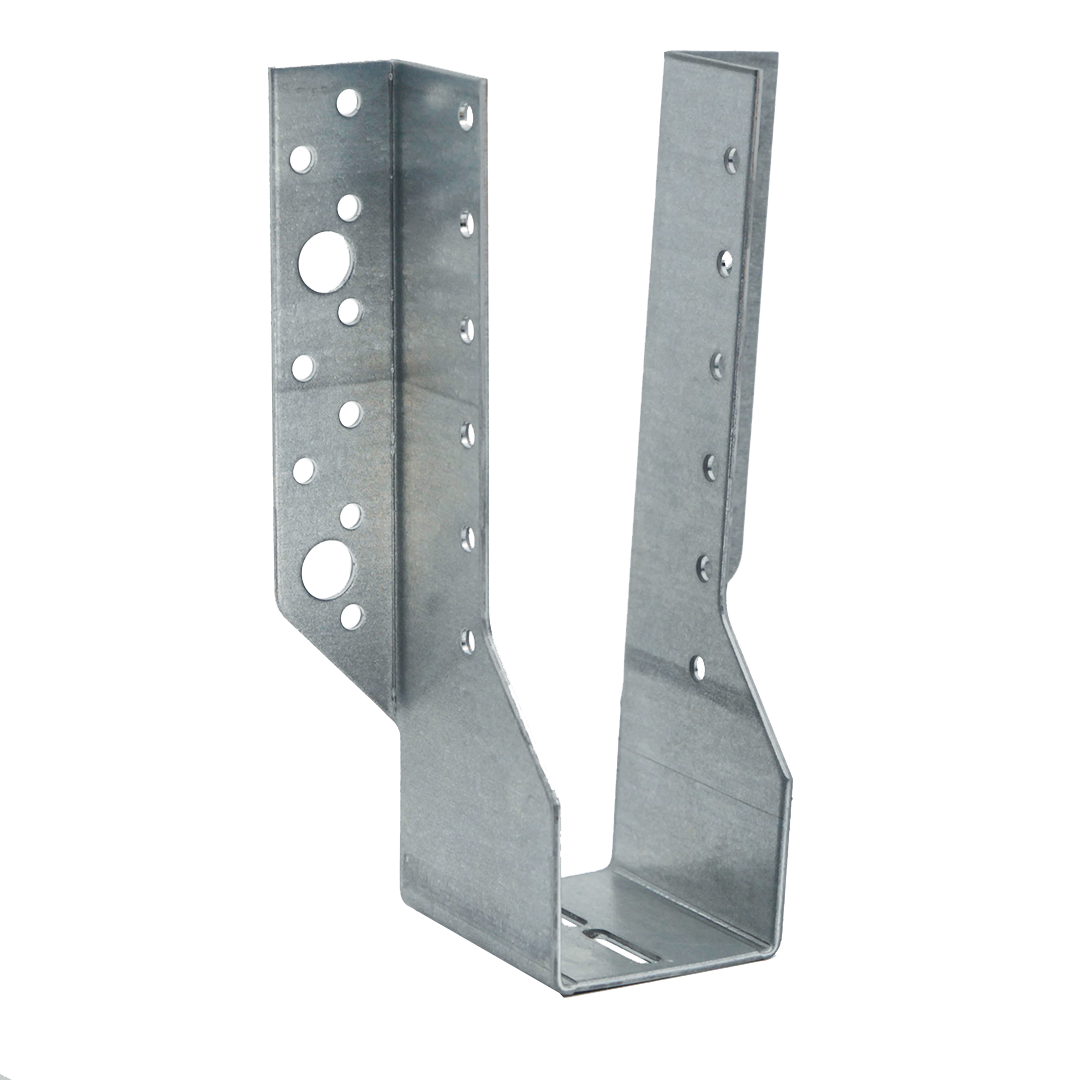

Bjelkesko ZPRO

Bjelkesko brukes til samling av sekundærbjelker til hovedbjelker eller stolper.

ZPRO-belegg er et unikt belegg – tilsvarende et sinklag på 55 µm

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

Outdoor

ZPRO

EPD

DJH-Z Sabot sécable pour l’extérieur ZPRO

Produktinformasjon

Bilder

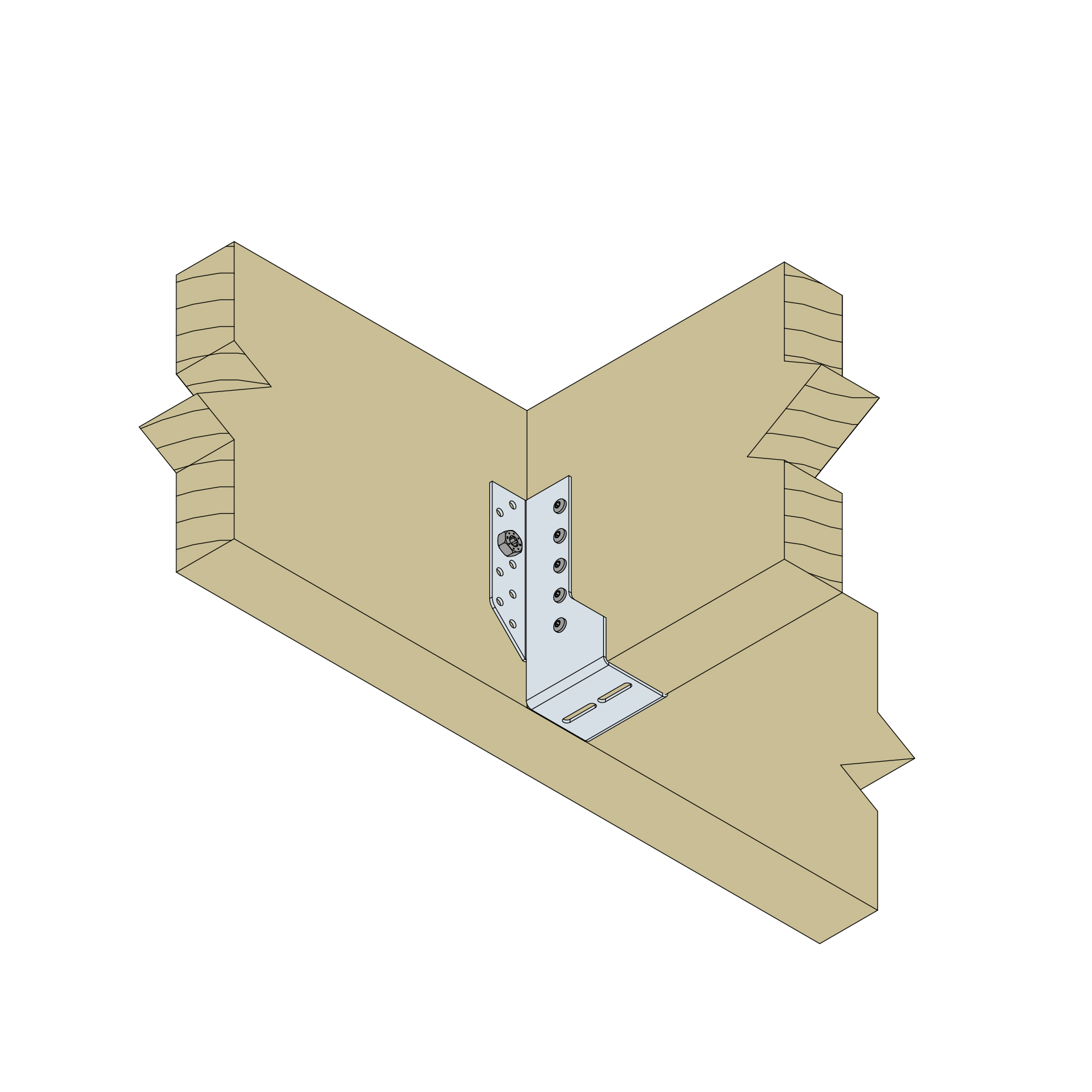

C_DJH_InstIll_Ill_Instld_non-divised_FR_FR_C0_STEP02

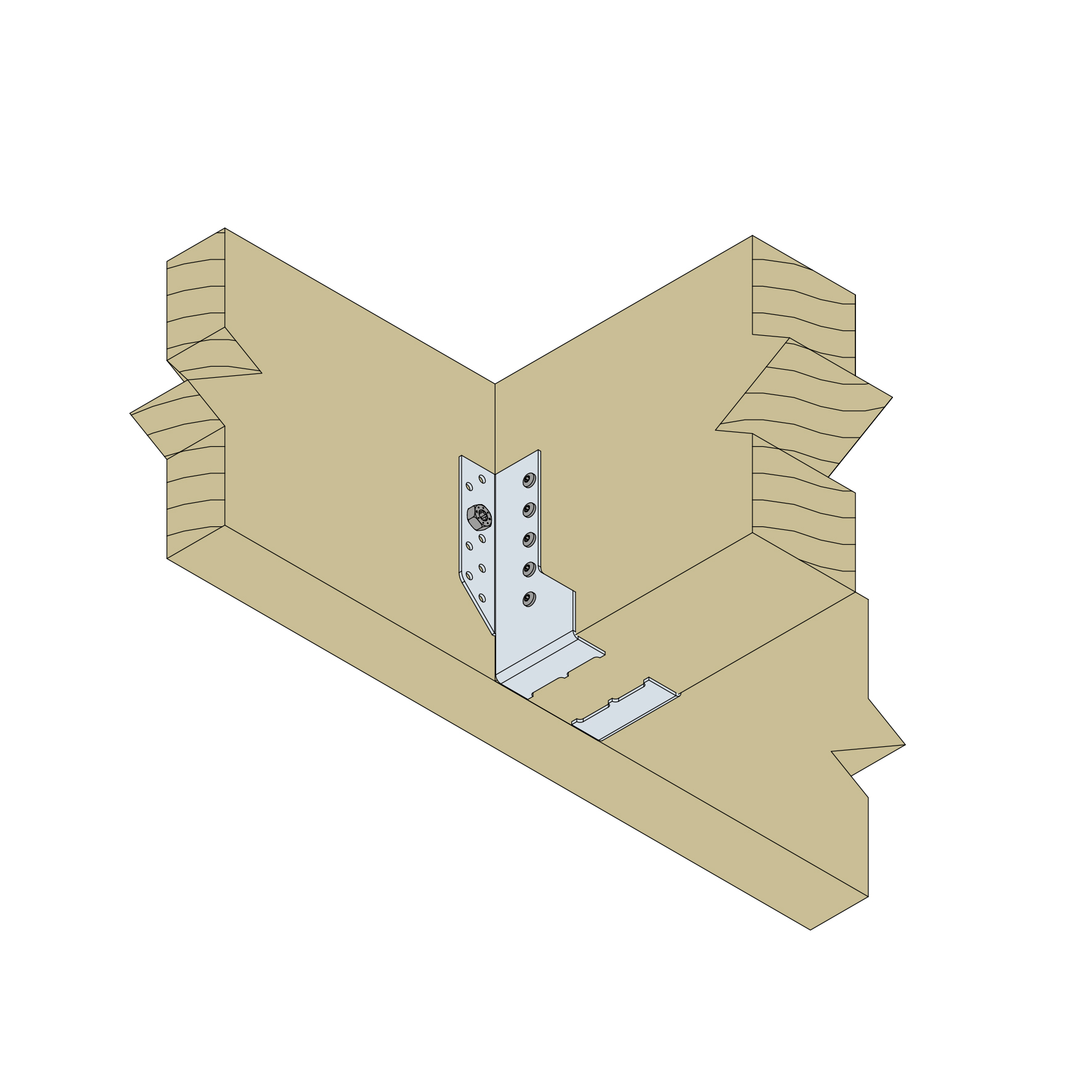

C_DJH_InstIll_Ill_Instld_divised_FR_FR_C0_STEP01

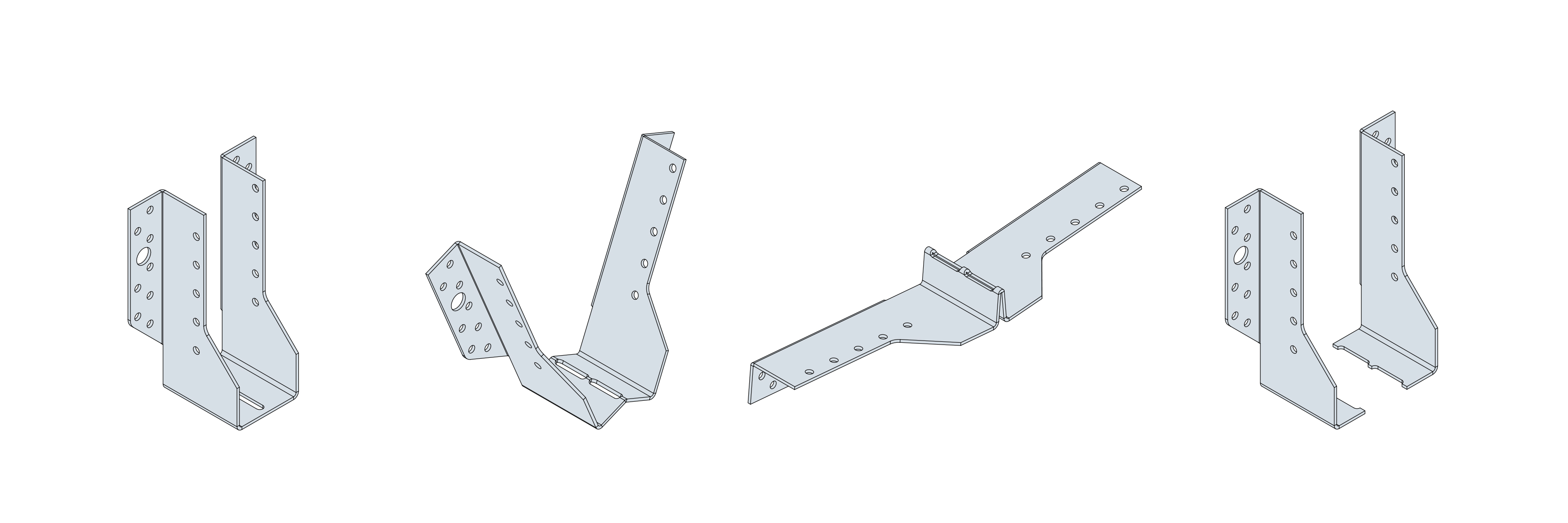

C_DJH_InstIll_Ill_Instld_divising-process_FR_FR_C0

Egenskaper

Material

Stål kvalitet:
S250GD + ZPRO
Korrosjonsbeskyttelse:
ZPRO-belegg tilsvarer et sinklag på ca. 55 µm

Fordeler:

BSNN-Z bjelkesko er også godkjent for treaksel belastning
BSNN-ZPRO er utstryt med Ø11 mm bolthull til montering på betong, stål eller murverkbetong, stål og mur er tillatt, se statiske verdier.

Applikasjoner

Skjøter

Massivtre, konstruksjonsvirke, betong og stål

Bruksområder

Brukes til skjøting av trebjelker i samme plan
Bolthull i flik brukes ved feste av bjelker mot betong eller stål

Tekniske data

Dimensjoner

Produkt dimensjoner

Art. nr.	Dimensjoner [mm]					Bjelkedimensjoner [mm]				Hull			Vekt [kg]
	A	B	C	D	Tykkelse	Bredde		Høyde		Hovedbjelke		S.bjelke
	A	B	C	D	Tykkelse	Min.	Max.	Min.	Max.	Ø5	Ø11,5	Ø5
DJH92/46Z	46	92	60	28	2	45	160	95	138	8	2	6	0.21
DJH137/46Z	46	137	60	28	2	45	160	147	205	16	2	10	0.3
DJH167/46Z	46	167	60	28	2	45	160	177	250	18	4	12	0.35

Kapasiteter for produktets egenskaper – Tre‑til‑tre forbindelse – Fullspikret

Art. nr.	Karakteristiske verdier – Treverk til treverk – Full spikring
	Festemidler		Produktets karakteristiske kapasiteter – Trevirke C24 [kN] [kN]

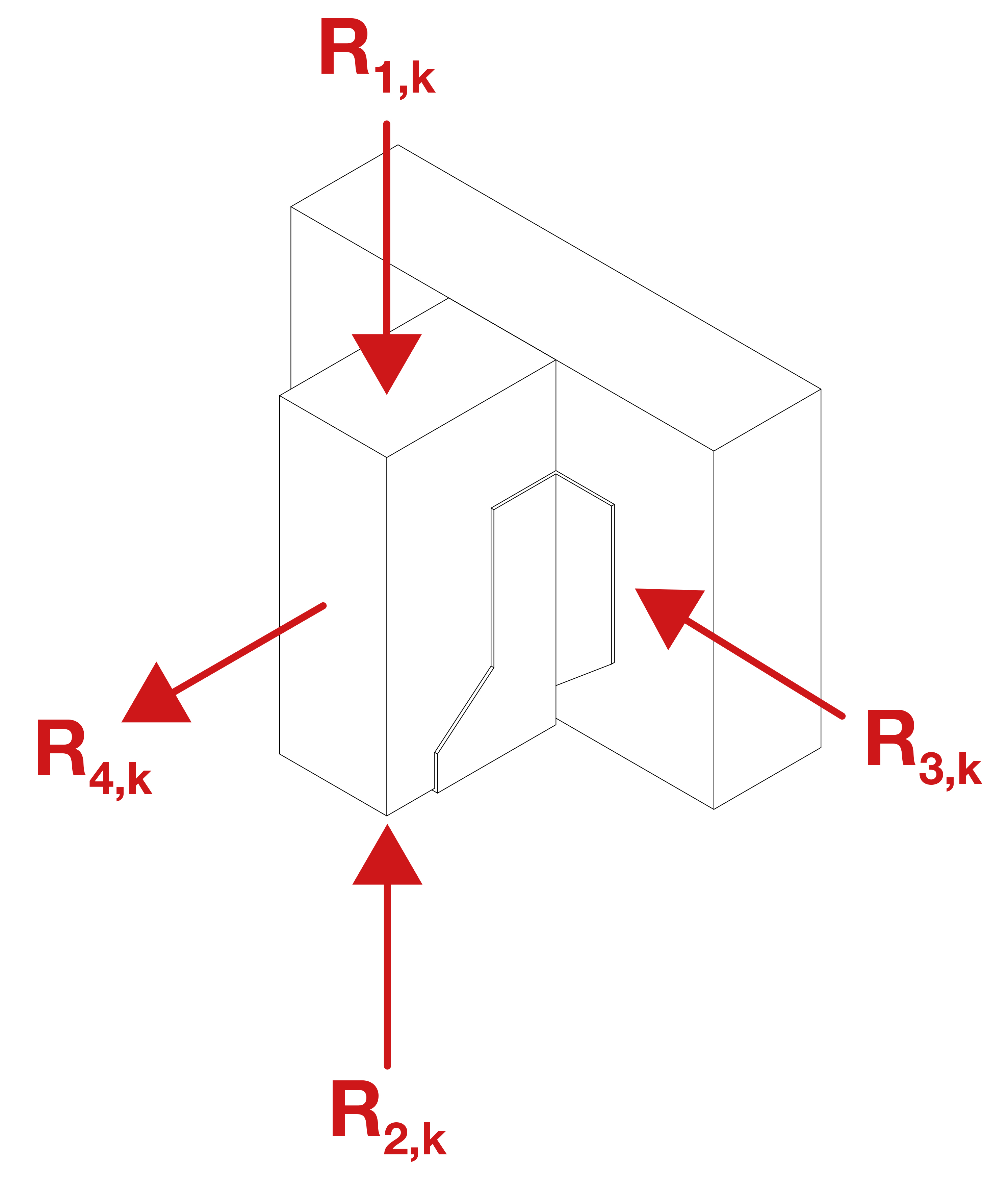

	B.bjelke	S.bjelke	R_1,k		R_2,k		R_3,k		R_4,k
	Ant.	Ant.	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	8	6	11.9	13.5	10.3	11.7	1.8	2	10.1	11.5
DJH137/46Z	16	10	19.9	22.5	18.7	21.2	4.4	5	16.9	19.1
DJH167/46Z	18	12	23.9	27	22.3	25.4	5	5.6	20.3	23

Produktkarakteristiske kapasiteter – Tre til tre – Delvis spikring

Art. nr.	Karakteristiske verdier – Treverk til treverk – Delvis spikring
	Festemidler		Produktets karakteristiske kapasiteter – Trevirke C24 [kN] [kN]
	B.bjelke	S.bjelke	R_1,k		R_2,k		R_3,k		R_4,k
	Ant.	Ant.	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	6	3	6	6.8	5.5	6.3	1.5	1.7	5.1	5.7
DJH137/46Z	10	6	11.9	13.5	11.2	12.7	2.9	3.3	10.1	11.5
DJH167/46Z	12	6	11.9	13.5	11.6	13.1	3.4	3.9	10.1	11.5

Produktkarakteristiske kapasiteter – Tre til tre – med beslagskrue SSH

Art. nr.	Karakteristiske kapasiteter – Tre til Tre – med beslagskrue SSH
	Festemidler			Produktets karakteristiske kapasiteter – Trevirke C24 [kN] [kN]
	B.bjelke	S.bjelke		R_1,k		R_2,k		R_3,k		R_4,k
	Ant.	Ant.	Type	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50
DJH92/46Z	2	6	CSA5.0x35Z	5.8	7.9	5.8	7.7	2.5	3.4	5	5
DJH137/46Z	2	10	CSA5.0x35Z	5.8	8	5.8	8	1.2	1.6	5	5
DJH167/46Z	4	12	CSA5.0x35Z	10.2	14.1	10.2	14.1	2	2.7	10	10

Produktkarakteristiske kapasiteter – Tre til kompakt underlag

Art. nr.	Karakteristiske verdier – Treverk til kompakt underlag som f.eks betong
	Festemidler				Karakteristiske kapasiteter – Trevirke C24 [kN] [kN]
	B.bjelke		S.bjelke		R_1.k		R_2.k		R_3.k		R_4.k
	Ant.	Type	Ant.	Type	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	2	Ø10*	6	CSA-Z**	9.4	12.6	9.4	12.6	4.5	6	5	5
DJH137/46Z	2	Ø10*	10	CSA-Z**	14.2	14.2	14.2	14.2	5.7	7.7	5	5
DJH167/46Z	4	Ø10*	12	CSA-Z**	18.9	22.7	18.9	22.7	17.9	24.4	10	10

*Se Simpson Strong‑Tie sitt sortiment av ankere for egnede løsninger. Typiske ankerløsninger avhenger av betongtype, avstand mellom ankere og kantavstander. Verdiene i denne tabellen er gitt for montering midt i en betongplate. Ved andre installasjonsforhold (nær kant osv.) må prosjekterende kontrollere ankeret separat. (Vår gratis programvare Anchor Designer er tilgjengelig for nedlasting på vår nettside.)

** Se kolonnene i tabellen for karakteristisk kapasitet for hvilke festemidler som kan brukes i Flens A. Kapasitetene varierer avhengig av hvilken type festemiddel som brukes.
