SSH

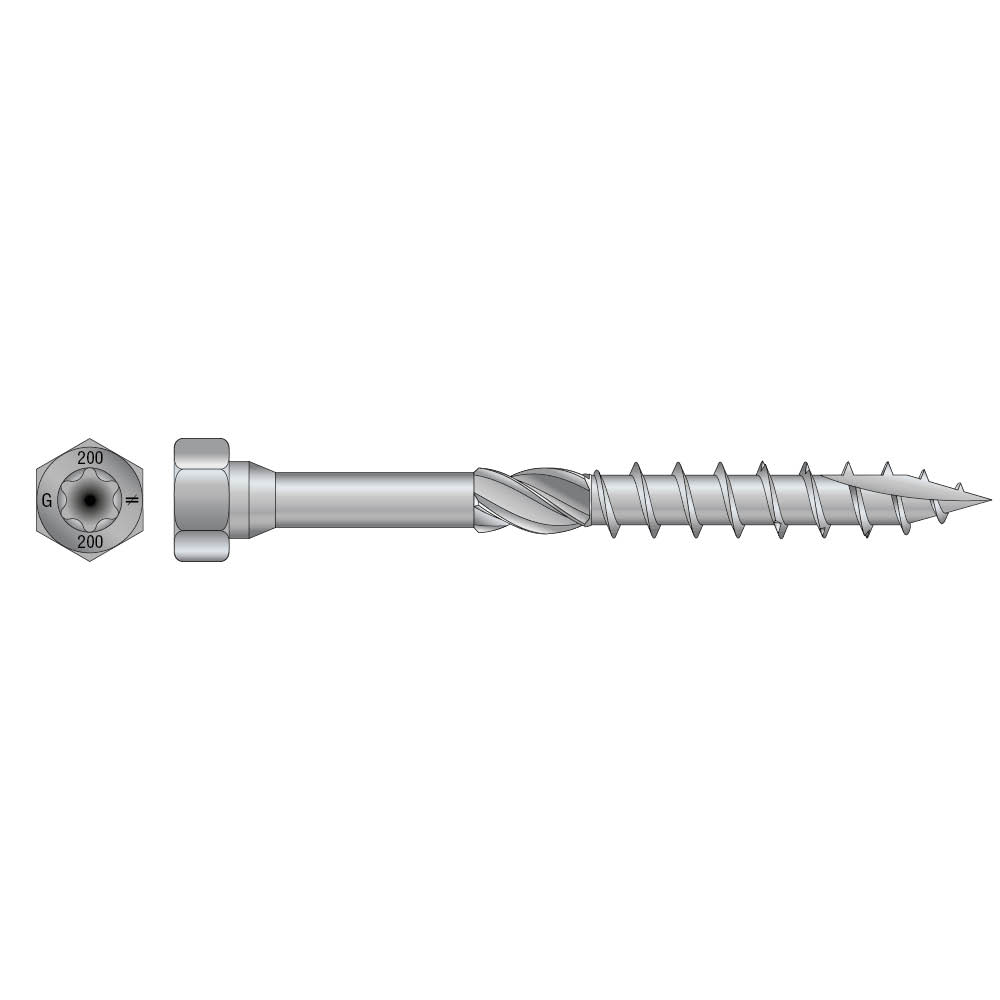

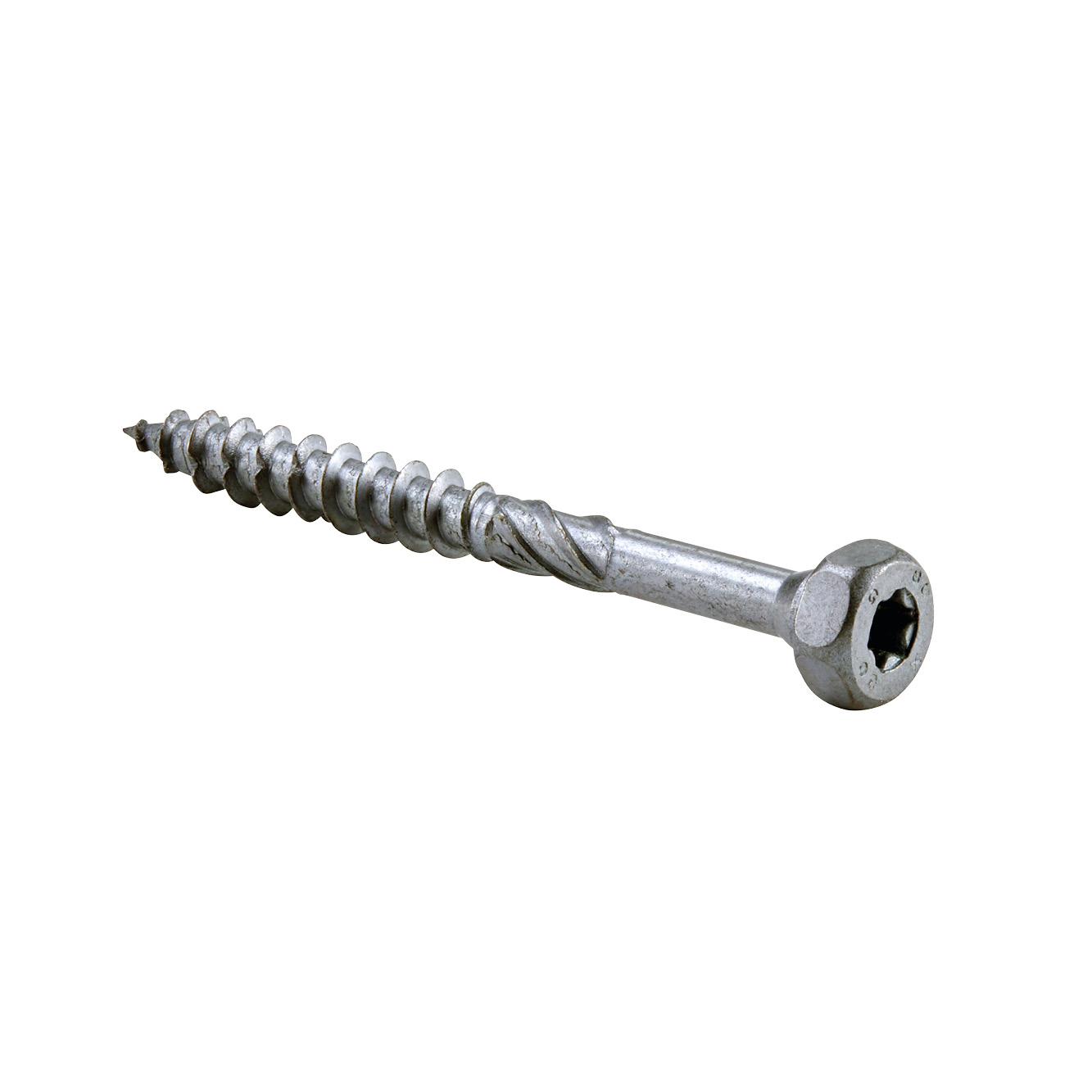

Treskrue, 6-kant, Utvendig montasje

Brukes i tyngre konstruksjoner som trapper og limtre. Impreg®+ overflate tilpasset all normal utendørs bruk. Kan med hell erstatte franske treskruer. Den kone underdelen av hodet er spesielt tilpasset hullene i bygningsbeslag. Korrosjonsklasse C4.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Impreg® +

Outdoor

EPD

Fastener Designer

Produktinformasjon

Bilder

Egenskaper

Materiale

Impreg^®+ coating

Fordeler

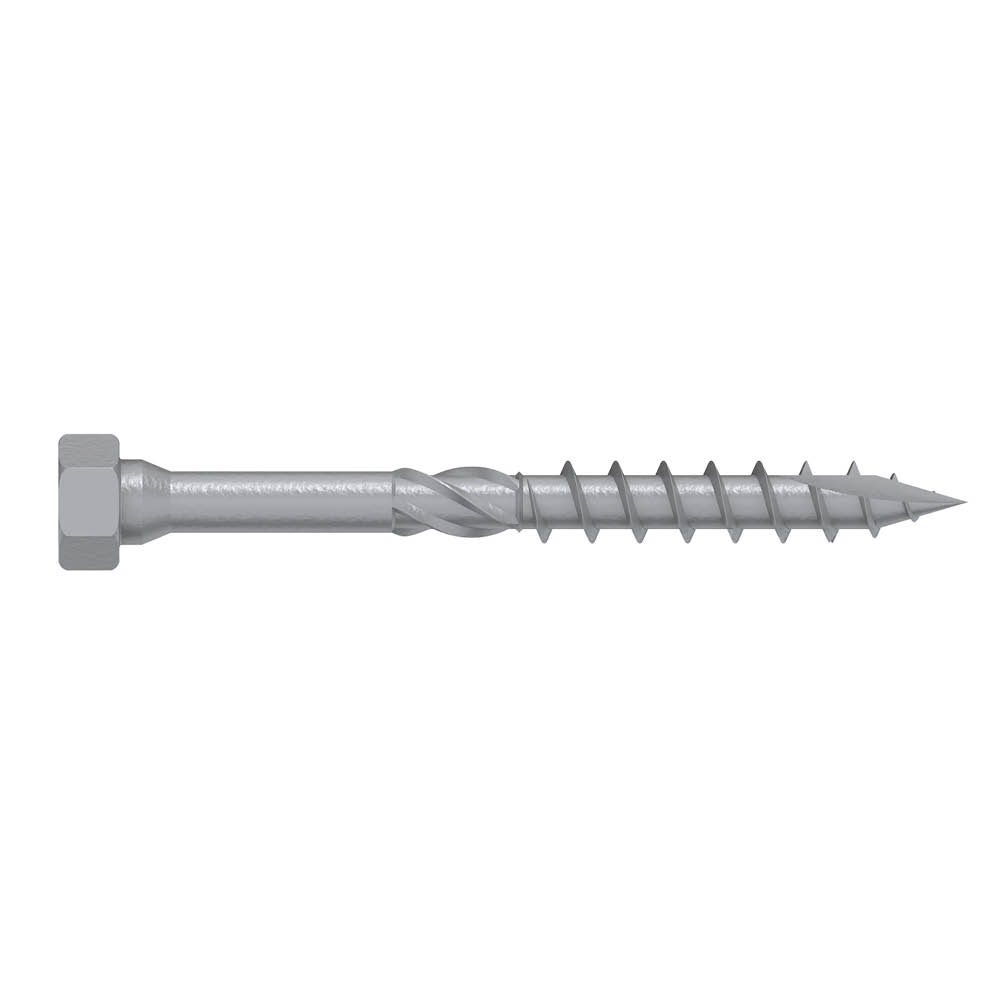

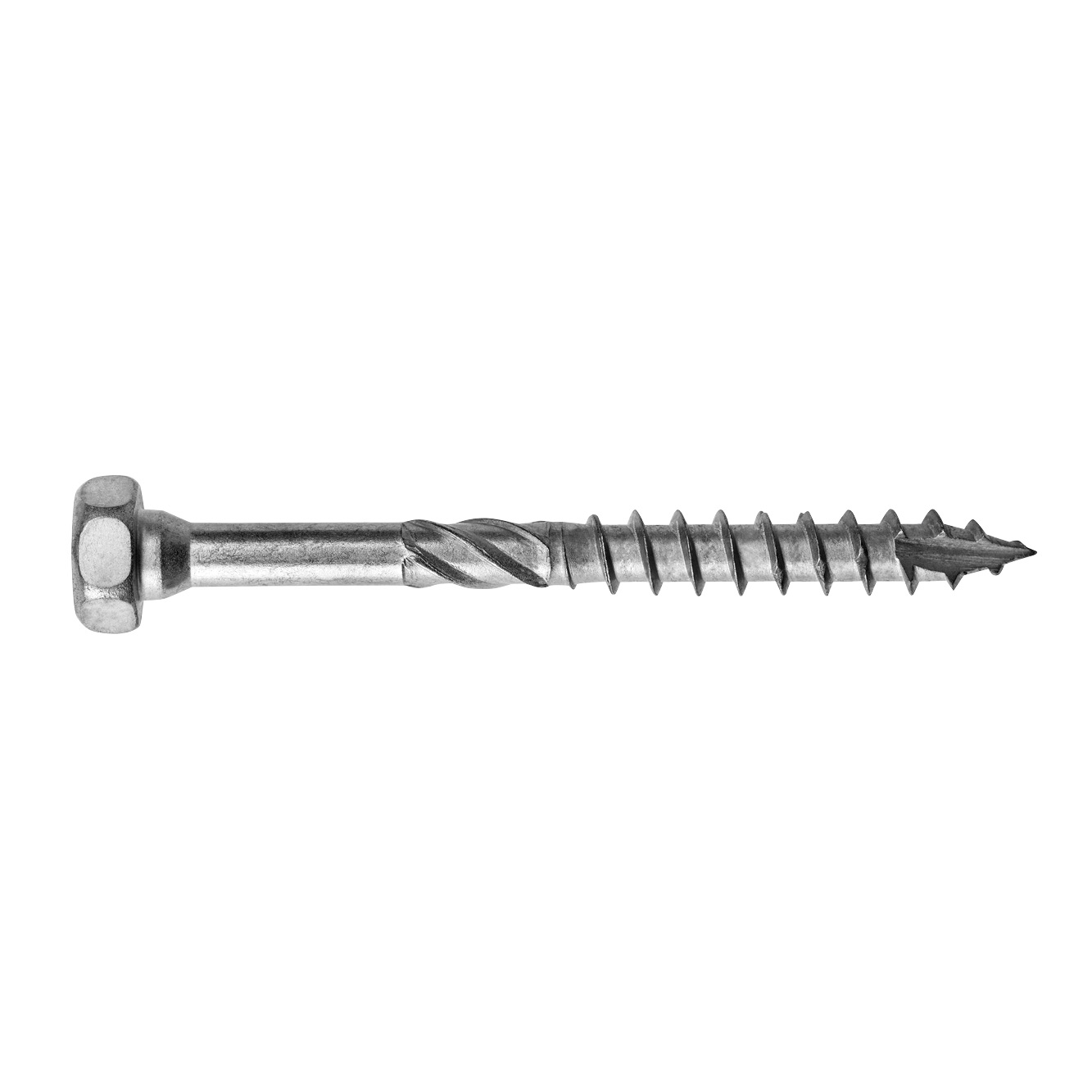

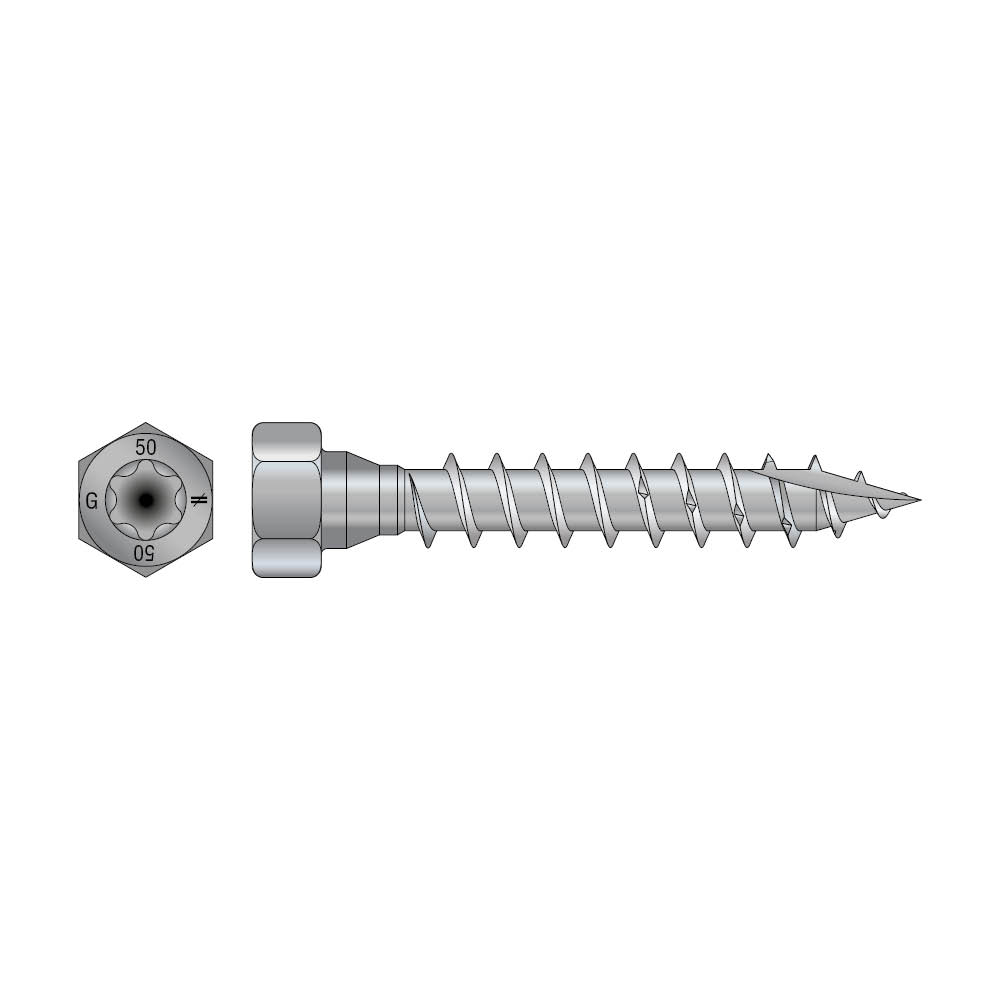

Sekskanthode med TX spor
Konisk for maksimal tilpasning
Sagtannet gjenge
Serratert felt på stammen
Fiberkutt

Applikasjoner

Samlinger

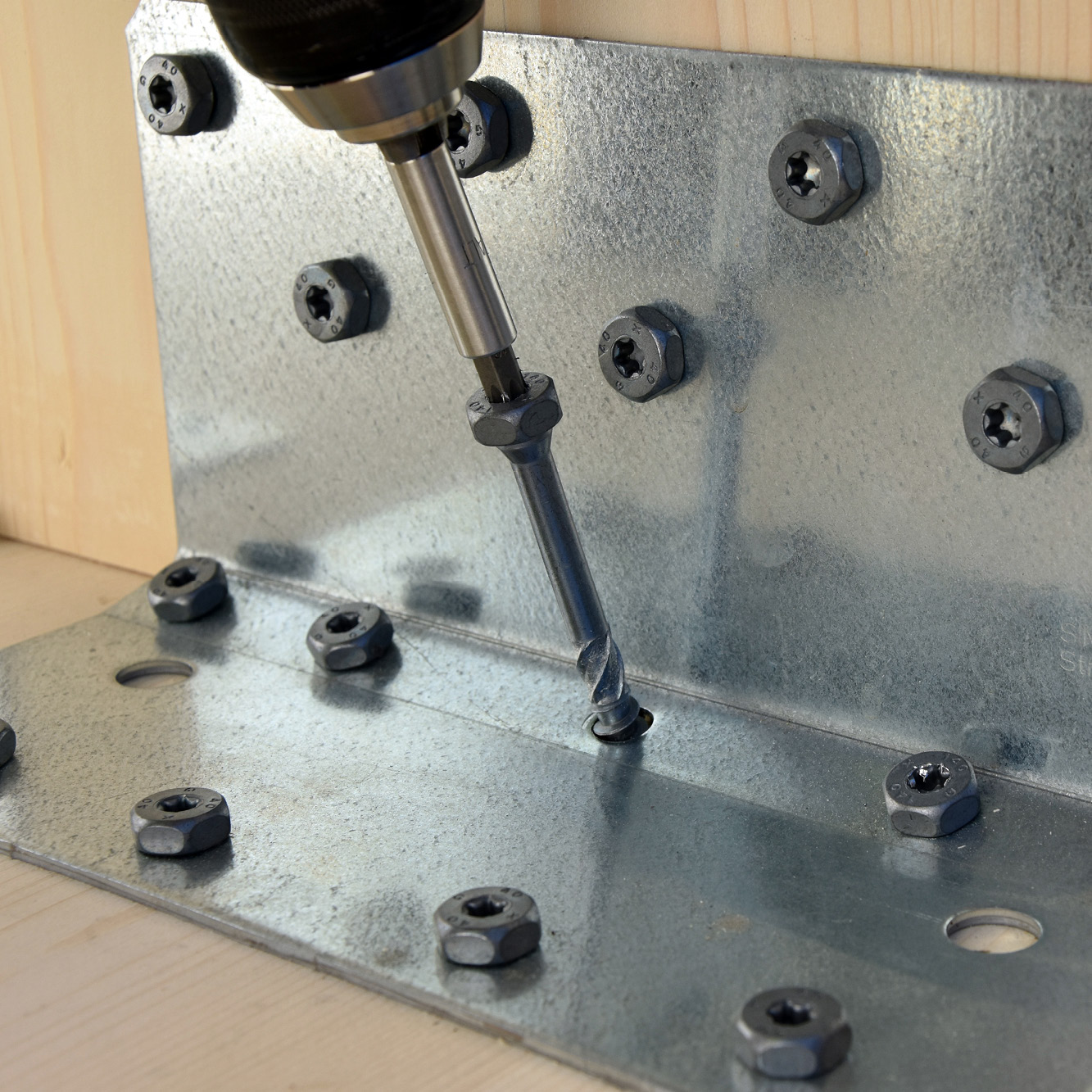

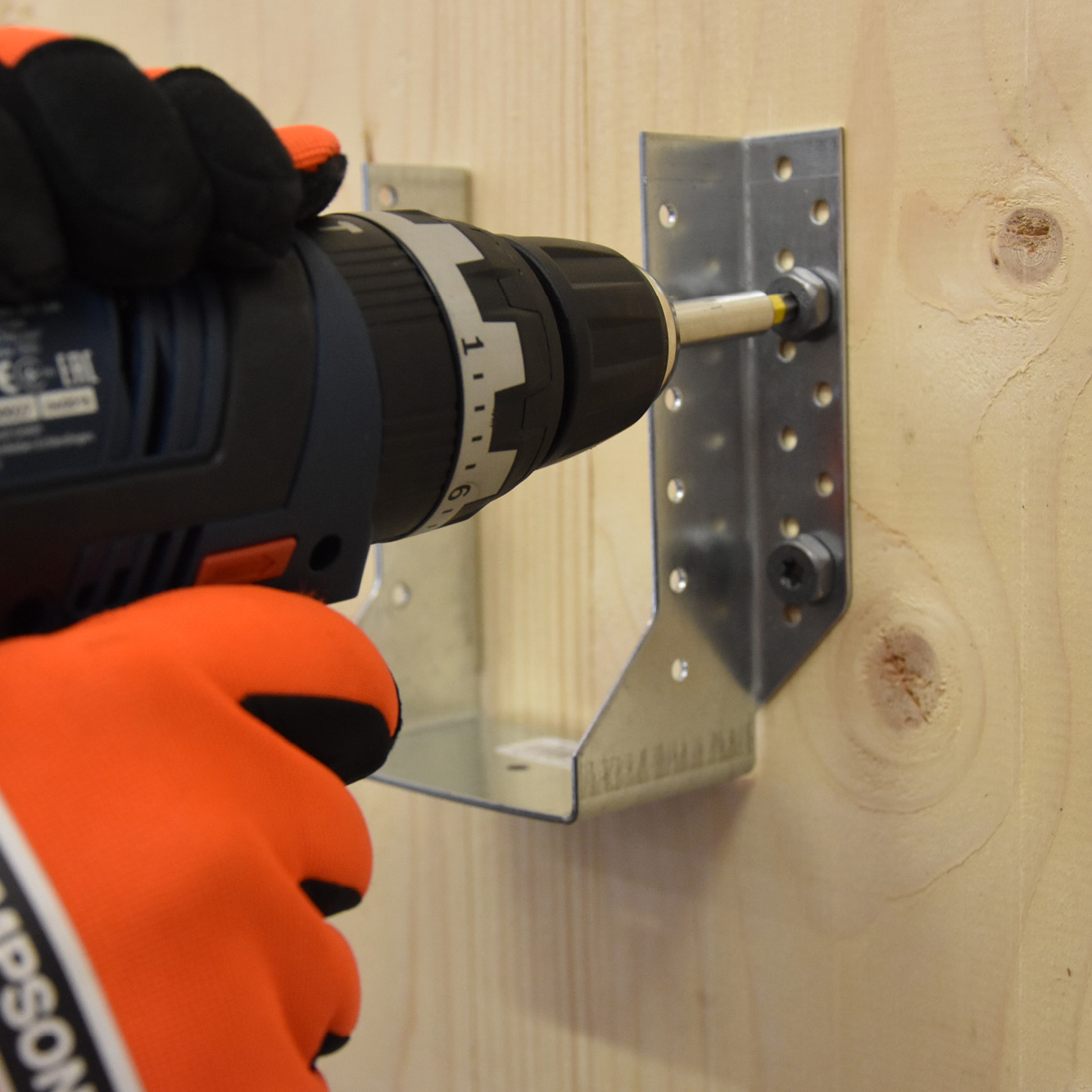

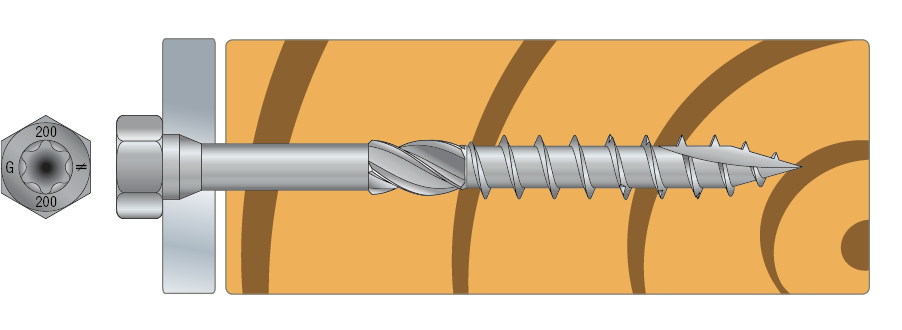

Stål til tre
Tre til tre

Bruksområde

Egnet til utendørs bruk

Tekniske data

Dimensjoner

Dimensjoner


Art. nr.	Item code	NOBB nr.	Dimensjoner [mm]						Gjenge	bit	Qty per blister	Antall pr. eske / blister
Art. nr.	Item code	NOBB nr.	d	l	d_h	h_t	d_uh	l_g	Gjenge	bit	Qty per blister	Antall pr. eske / blister

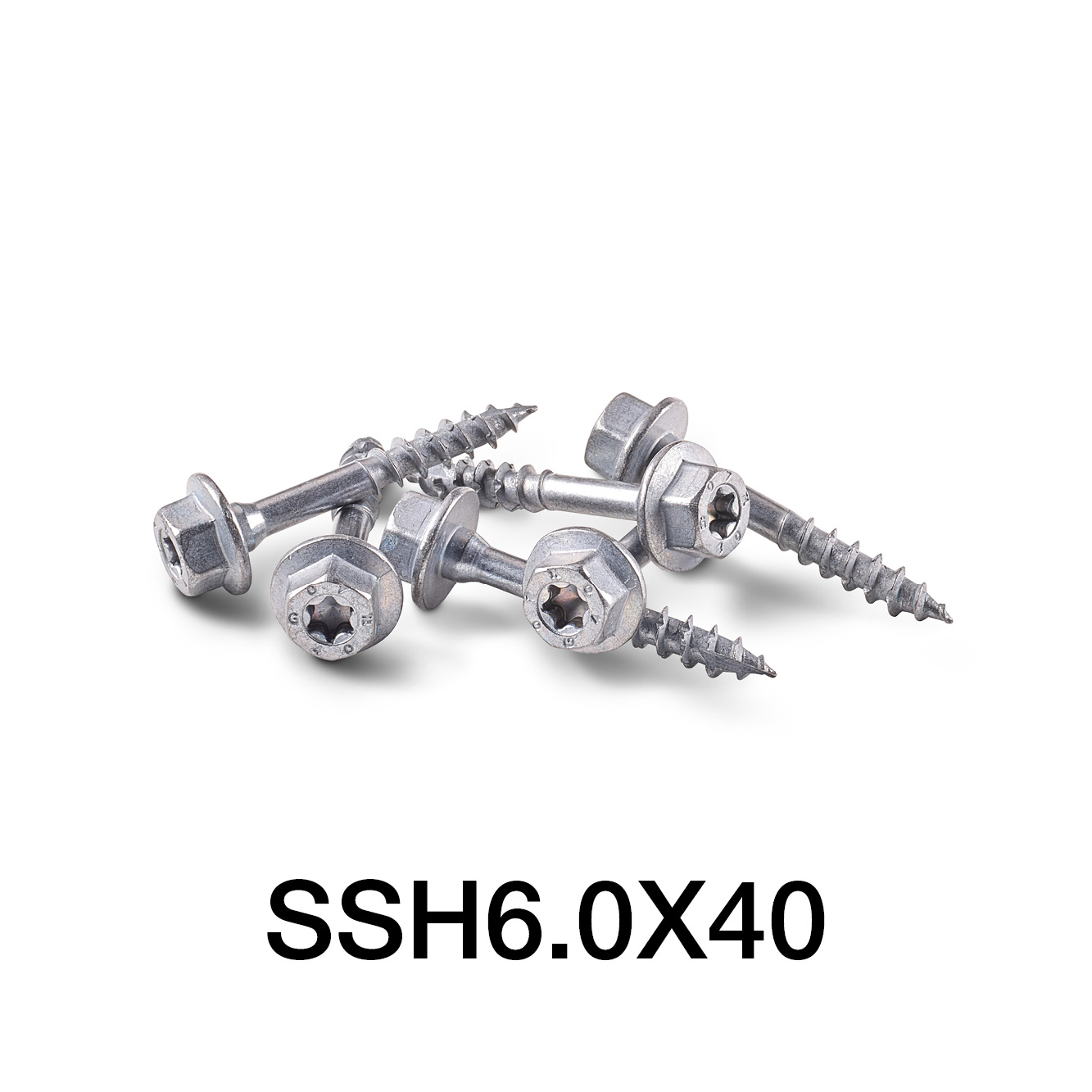

SSH6.0X40 Blister	77183	60049690	6	40	10	4.75	6.1	24	PT	T-30	8	-
SSH6.0X40	75128	55520405		40	10	4.75	6.1	24	PT	T-30	-	100
SSH6.0X50 Blister	77184	60049691		50	10	4.75	6.1	33	PT	T-30	8	-
SSH6.0X50	75129	55520413		50	10	4.75	6.1	33	PT	T-30	-	100
SSH6.0X60	75130	55520424		60	10	4.75	6.1	42	PT	T-30	-	100
SSH6.0X75	75131	55520432		75	10	4.75	6.1	42	PTM	T-30	-	100
SSH6.0X90	75132	55520443		90	10	4.75	6.1	42	PTM	T-30	-	100
SSH6.0X120	75133	55520458		120	10	4.75	6.1	75	PTM	T-30	-	100
SSH8.0x40 Blister	77185	60049692	8	40	13	5.75	8.2	32	FT	T-40	8	-
SSH8.0X40	75134	55520806		40	13	5.75	8.2	32	FT	T-40	-	50
SSH8.0x50 Blister	77186	60049693		50	13	5.75	8.2	42	FT	T-40	8	-
SSH8.0X50	75135	55520462		50	13	5.75	8.2	42	FT	T-40	-	50
SSH8.0x60 Blister	77187	60049694		60	13	5.75	8.2	42	PT	T-40	8	-
SSH8.0X60	75136	55520477		60	13	5.75	8.2	42	PT	T-40	-	50

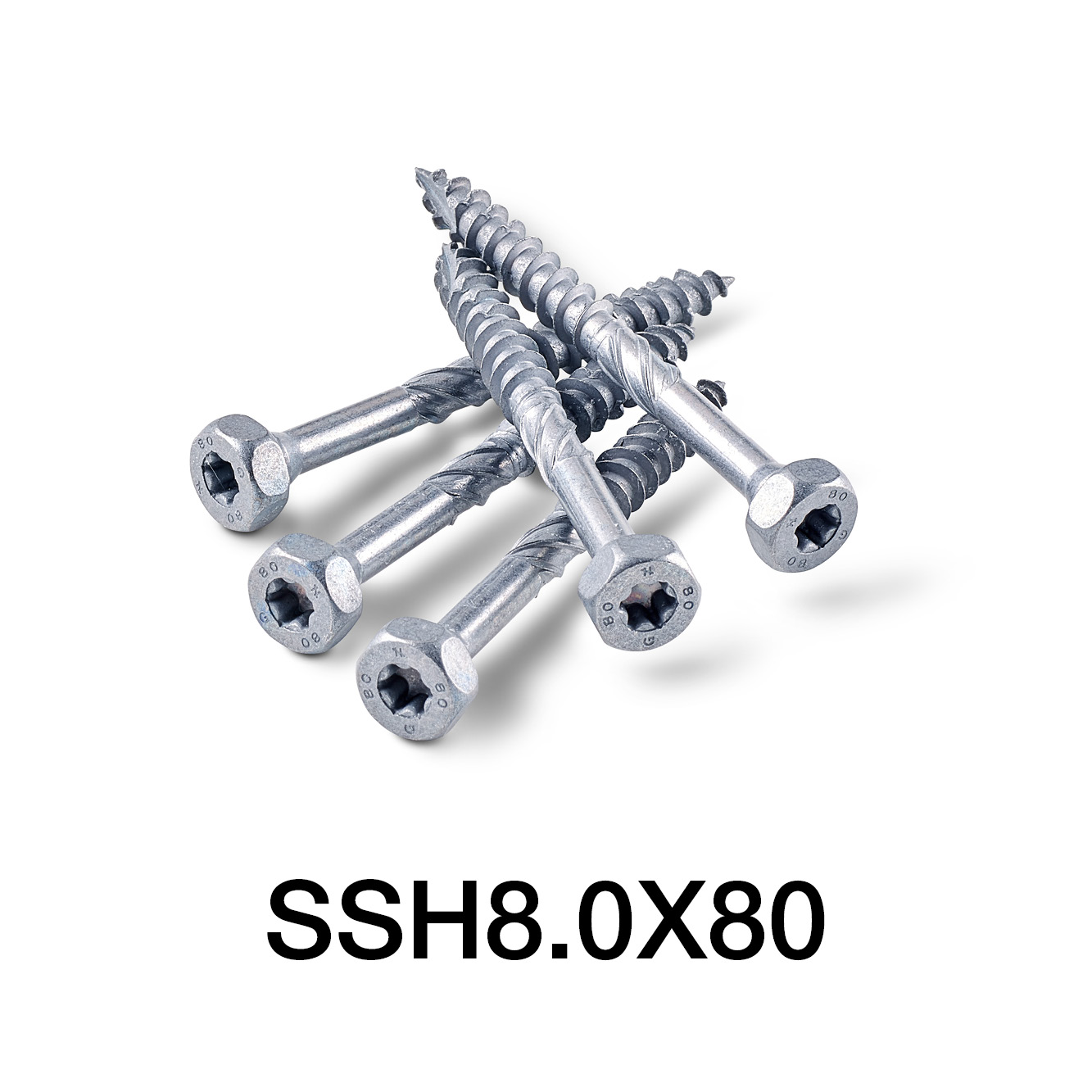

SSH8.0x80 Blister	77188	60049695		80	13	5.75	8.2	42	PTM	T-40	8	-
SSH8.0X80	75137	55520481		80	13	5.75	8.2	42	PTM	T-40	-	50
SSH8.0x90 Blister	77189	60049696		90	13	5.75	8.2	42	PTM	T-40	8	-
SSH8.0X90	75138	55520496		90	13	5.75	8.2	42	PTM	T-40	-	50
SSH8.0x100 Blister	77190	60049697		100	13	5.75	8.2	55	PTM	T-40	8	-
SSH8.0X100	75139	55520814		100	13	5.75	8.2	55	PTM	T-40	-	50
SSH8.0X120	75140	55520500		120	13	5.75	8.2	85	PTM	T-40	-	50
SSH8.0X140	75141	55520515		140	13	5.75	8.2	85	PTM	T-40	-	50
SSH8.0X160	75142	55520526		160	13	5.75	8.2	110	PTM	T-40	-	50
SSH8.0X180	75143	55520534		180	13	5.75	8.2	110	PTM	T-40	-	50
SSH8.0X200	75144	55520545		200	13	5.75	8.2	110	PTM	T-40	-	50
SSH8.0X240	75145	55520553		240	13	5.75	8.2	110	PTM	T-40	-	50
SSH8.0X260	75146	55520564		260	13	5.75	8.2	110	PTM	T-40	-	50
SSH8.0X280	75147	55520572		280	13	5.75	8.2	110	PTM	T-40	-	50
SSH8.0X300	75148	55520583		300	13	5.75	8.2	110	PTM	T-40	-	50
SSH10.0x40 Blister	77191	60049698	10	40	15	6	10.2	32	FT	T-40	8	-
SSH10.0X40	75149	55520825		40	15	6	10.2	32	FT	T-40	-	50
SSH10.0x50 Blister	77192	60049699		50	15	6	10.2	42	FT	T-40	8	-
SSH10.0X50	75150	55520897		50	15	6	10.2	42	FT	T-40	-	50

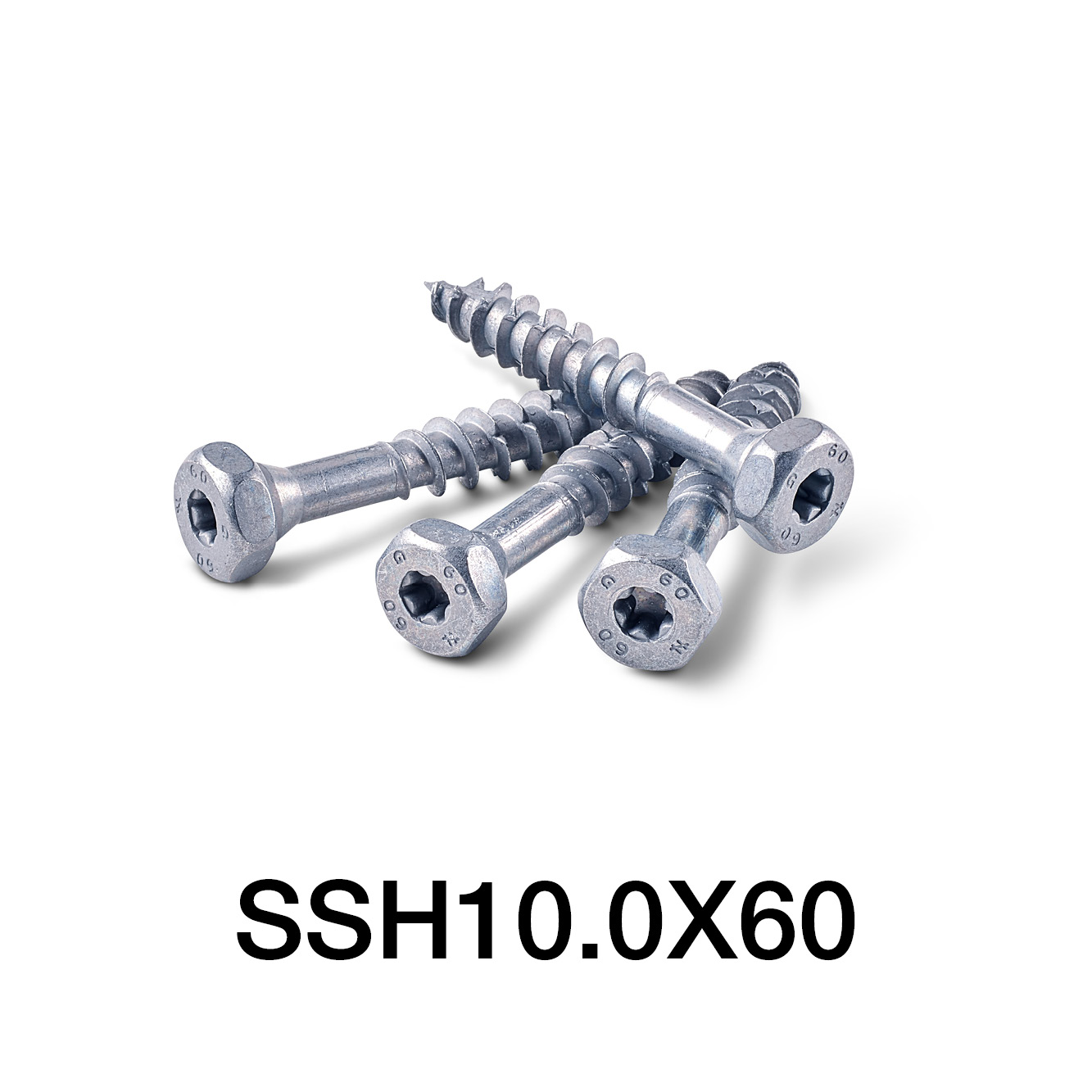

SSH10.0x60 Blister	77193	60049700		60	15	6	10.2	42	PT	T-40	8	-
SSH10.0X60	75151	55520598		60	15	6	10.2	42	PT	T-40	-	50
SSH10.0x80 Blister	77194	60049701		80	15	6	10.2	42	PTM	T-40	8	-
SSH10.0X80	75152	55520602		80	15	6	10.2	42	PTM	T-40	-	50
SSH10.0x90 Blister	77195	60049702		90	15	6	10.2	42	PTM	T-40	8	-
SSH10.0X90	75153	55520617		90	15	6	10.2	42	PTM	T-40	-	50
SSH10.0x100 Blister	77197	-		100	15	6	10.2	55	PTM	T-40	8	-
SSH10.0X100	75154	55520833		100	15	6	10.2	55	PTM	T-40	-	50
SSH10.0x120 Blister	77198	-		120	15	6	10.2	85	PTM	T-40	8	-
SSH10.0X120	75155	55520844		120	15	6	10.2	85	PTM	T-40	-	50
SSH10.0X140	75156	55520852		140	15	6	10.2	85	PTM	T-40	-	50
SSH10.0X160	75157	55520863		160	15	6	10.2	110	PTM	T-40	-	50
SSH10.0X180	75158	55520878		180	15	6	10.2	110	PTM	T-40	-	50
SSH10.0X200	75159	55520621		200	15	6	10.2	110	PTM	T-40	-	50
SSH10.0X240	75160	55520636		240	15	6	10.2	125	PTM	T-40	-	50
SSH10.0X280	75161	55520640		280	15	6	10.2	125	PTM	T-40	-	50
SSH12.0X60	75162	55520655	12	60	17	6.25	12.2	48	FT	T-40	-	25
SSH12.0X80	75163	55520666		80	17	6.25	12.2	48	PTM	T-40	-	25
SSH12.0X90	75164	55520674		90	17	6.25	12.2	48	PTM	T-40	-	25
SSH12.0X100	75165	55520685		100	17	6.25	12.2	55	PTM	T-40	-	25
SSH12.0X120	75166	55520693		120	17	6.25	12.2	85	PTM	T-40	-	25
SSH12.0X140	75167	55520704		140	17	6.25	12.2	85	PTM	T-40	-	25
SSH12.0X160	75168	55520712		160	17	6.25	12.2	110	PTM	T-40	-	25
SSH12.0X180	75169	55520723		180	17	6.25	12.2	110	PTM	T-40	-	25
SSH12.0X200	75170	55520738		200	17	6.25	12.2	110	PTM	T-40	-	25

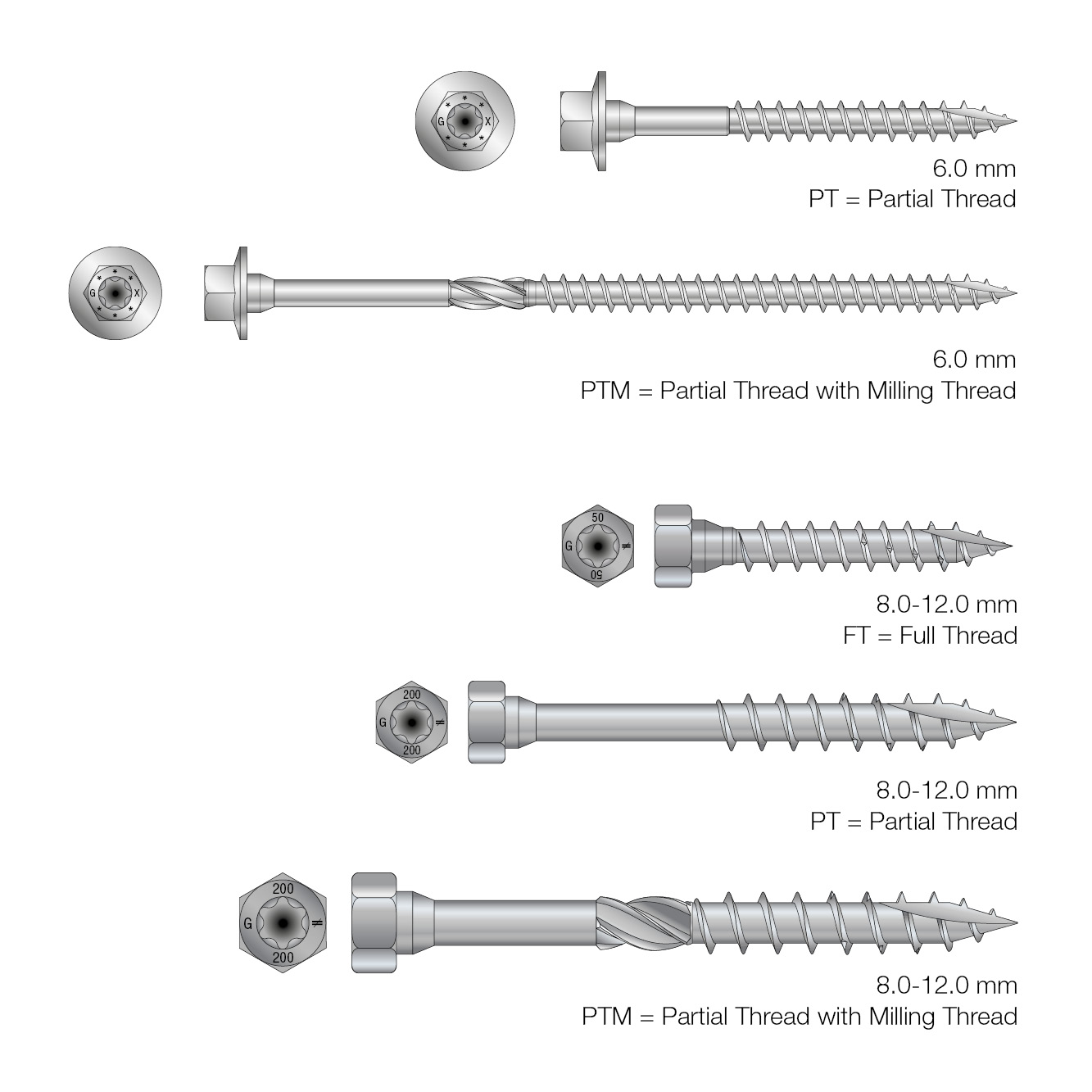

FT = Helgjenget
PT = Delgjenget
PTM = Delgjenget med freseribbe

Produktkarakteristiske egenskaber

Art. nr.	Produktkarakteristiske egenskaber

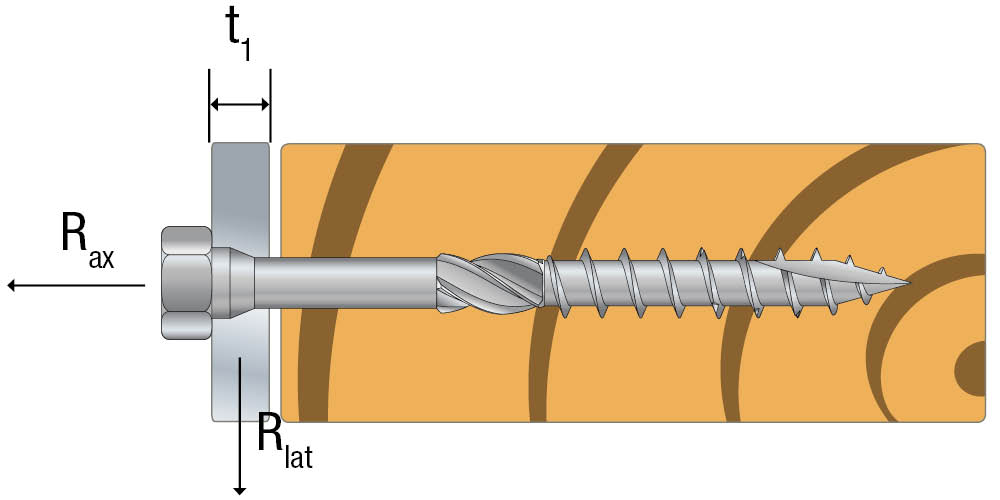

Art. nr.	Boyningsstyrke - M_y,k [Nm]	Karakteristisk uttrekks parameter - f_ax,k,90° [N/mm²]	Karakteristisk hovdegjennomtrekningsparameter - f_head,k [N/mm²]	Karakteristisk trekkstyrke - f_tens,k [kN]	Characteristic torsional strength - f_tor,k [Nm]	Torsjonalforhold
SSH6.0X40	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X50	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X60	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X75	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X90	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH6.0X120	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH8.0X40	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X50	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X60	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X80	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X90	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X100	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X120	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X140	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X160	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X180	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X200	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X240	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X260	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X280	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH8.0X300	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH10.0X40	-	-	-	-	-	-
SSH10.0X50	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X60	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X80	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X90	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X100	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X120	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X140	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X160	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X180	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X200	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X240	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH10.0X280	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH12.0X60	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X80	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X90	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X100	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X120	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X140	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X160	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X180	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH12.0X200	52.3	12.2	18.8	40.4	62.4	≥ 1,5
SSH6.0	10.4	13.3	17.9	13.1	11	≥ 1,5
SSH8.0	25.3	13.9	19.5	24.1	26.4	≥ 1,5
SSH10.0	38.7	12.1	19.3	32.8	43	≥ 1,5
SSH12.0	52.3	12.2	18.8	40.4	62.4	≥ 1,5
