Søylesko
Jordskruer, søylesko, søylespyd og søylestøtter
PU

Søylesko

PU stolpesko stilles direkte på undergrunden og fastgøres med ankerbolte. Stolpeskoen har integreret afstandsholder til stolpens endetræ.

Teknisk dataark
CE-merket
Avtalegrunnlag
Anvendelsesklasse 3
Varmgalvanisert stål
Outdoor
EPD

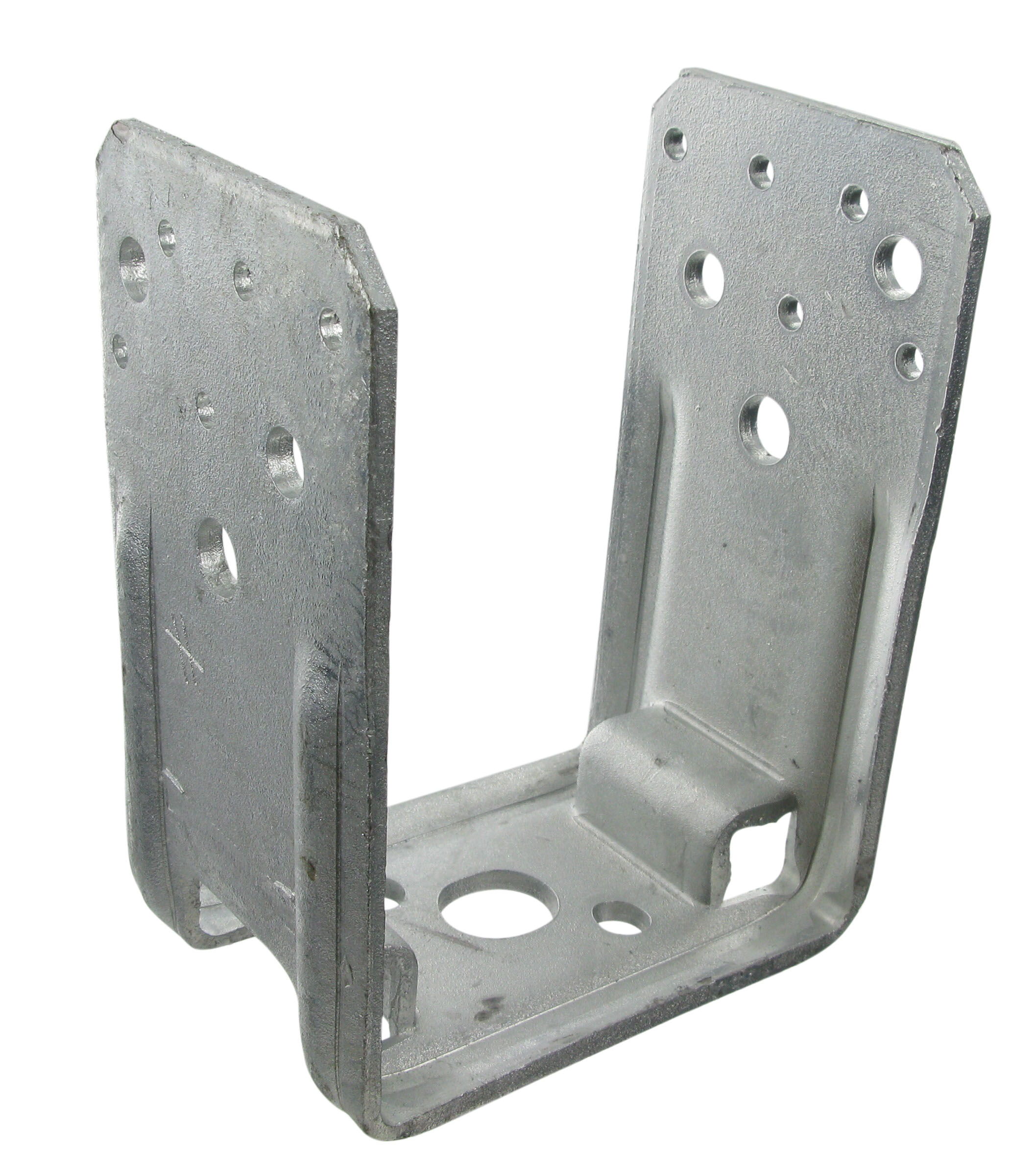

EMBU gauche.jpg

Produktinformasjon

Bilder

PU inst..jpg
PU inst. side.jpg
EMBU montage.jpg

Egenskaper

Materiale

  • Stålkvalitet:
    Stålplate: S235JR EN10025:2004
  • Korrosjonsbeskyttelse:
    Beslagene varmforsinkes etter bearbeiding i henhold til EN/ISO1461 med en sinklagstykkelse på typisk 55 μm

Fordeler

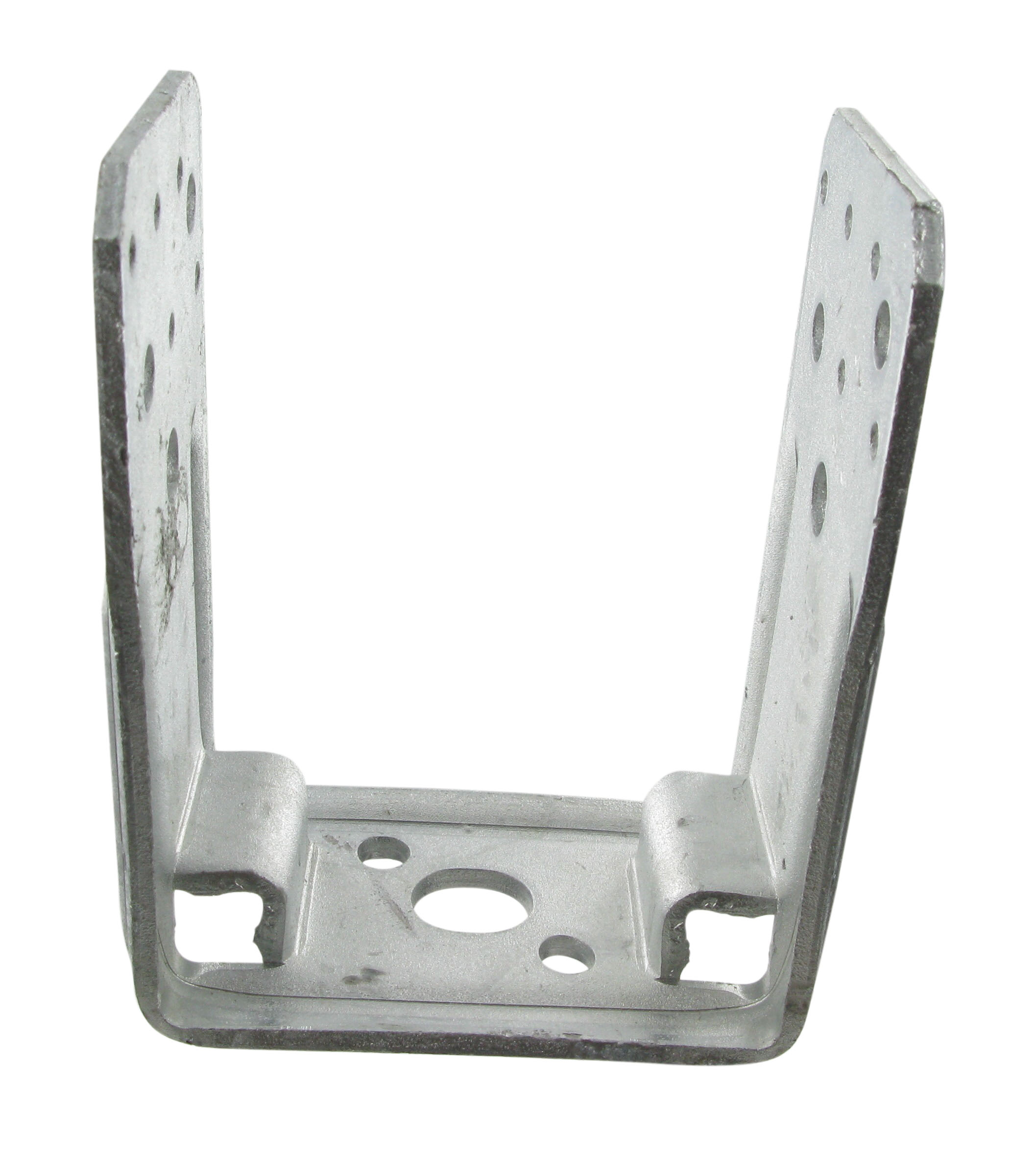

  • PU stolpeskoene består af en U-formet profil med forstærkninger og to afstandsholdere til endetræet.

Applikasjoner

Skjøter

  • Tre på betong

Brugsområder

  • Anvendes til forskellige formål i hus og have
  • PU stolpeskoen anvendes f.eks. som samlingsmiddel for stolper og søjler eller til fastgørelse af træskeletkonstruktioner på facader, f.eks. i forbindelse med efterisolering.

Tekniske data

Dimensjoner


Dimensjoner

Art. nr. Mål [mm] Holes Box Quantity Vekt [kg]
A B C F t Hull Hull, bunnplate
Ø5 Ø9 Ø9 17x20
PU100-B1017012624410421200.73

Lastbæreevnetabell (karakteristiske verdier)

Art. nr. Utspikring Karakteristisk bæreevne [kN]
Bjelke Betong R1.k R2.k
Antall Type Antall Type
PU100-BnCNA4,0x l1Ø16min (19.1 ; n x Rlat.k)min (n x Rlat.k ; 8.76/kmod)

Rlat.k = forskydningsstyrken på det anvendte CNA søm

Montering

Montering

Innfesting

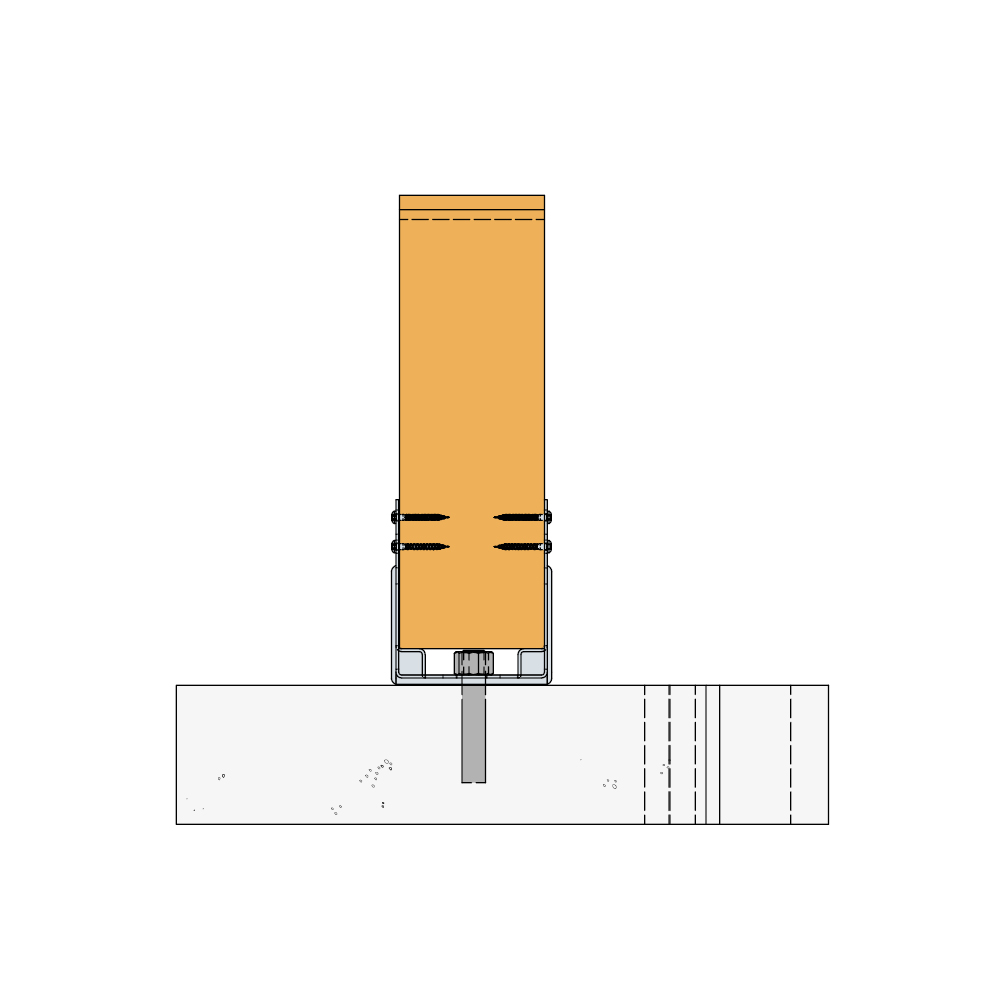

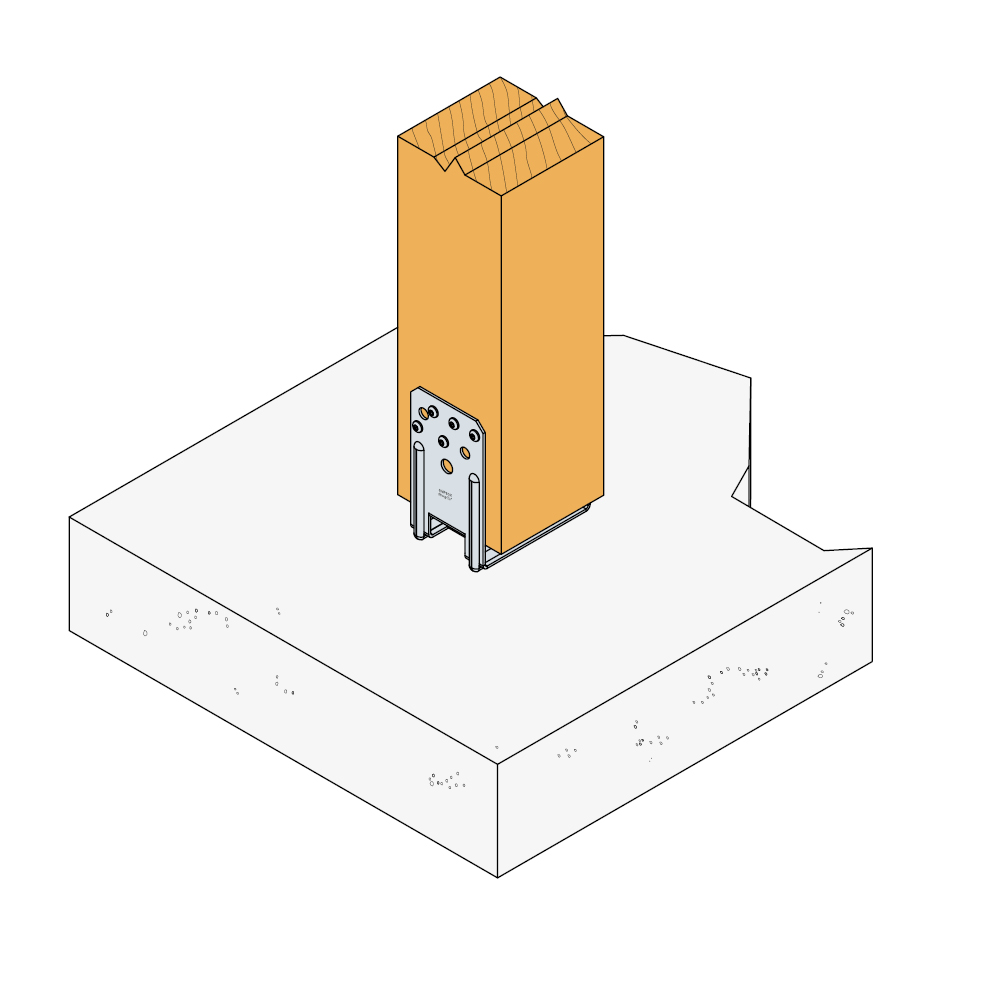

  • PU stolpeskoene er udstyret med huller til CNA4,0xℓ kamsøm, Ø8 mm træskruer eller Ø10 mm bolte.
  • I bunden af stolpeskoene er der et hul til en Ø16 mm dorn.
PU inst..jpg
PU inst. side.jpg
PU inst..jpg
PU inst. side.jpg

Sertifiseringer

Ytelses Erklæring (DoP)

uk-dop-e07-0285-08-s-2.pdf (335.29 KB)
uk-dop-e07-0285-07.pdf (119.89 KB)
uk-dop-e07-0285-06.pdf (118.42 KB)
uk-dop-e07-0285-issue-5.pdf (117.65 KB)
uk-dop-e07-0285-issue-4.pdf (117.96 KB)
uk-dop-e07-0285-issue-2.pdf (76.42 KB)
e3442fc0a0d50c71e44f42f67cf1b19c2bf63a58.pdf (75.79 KB)

European Technical Assessment (ETA)

eta-07-0285-2025-11-19.pdf (9.05 MB)
eta-07-0285-2021-12-09.pdf (8.11 MB)
eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
