CNA

Beslagspiker

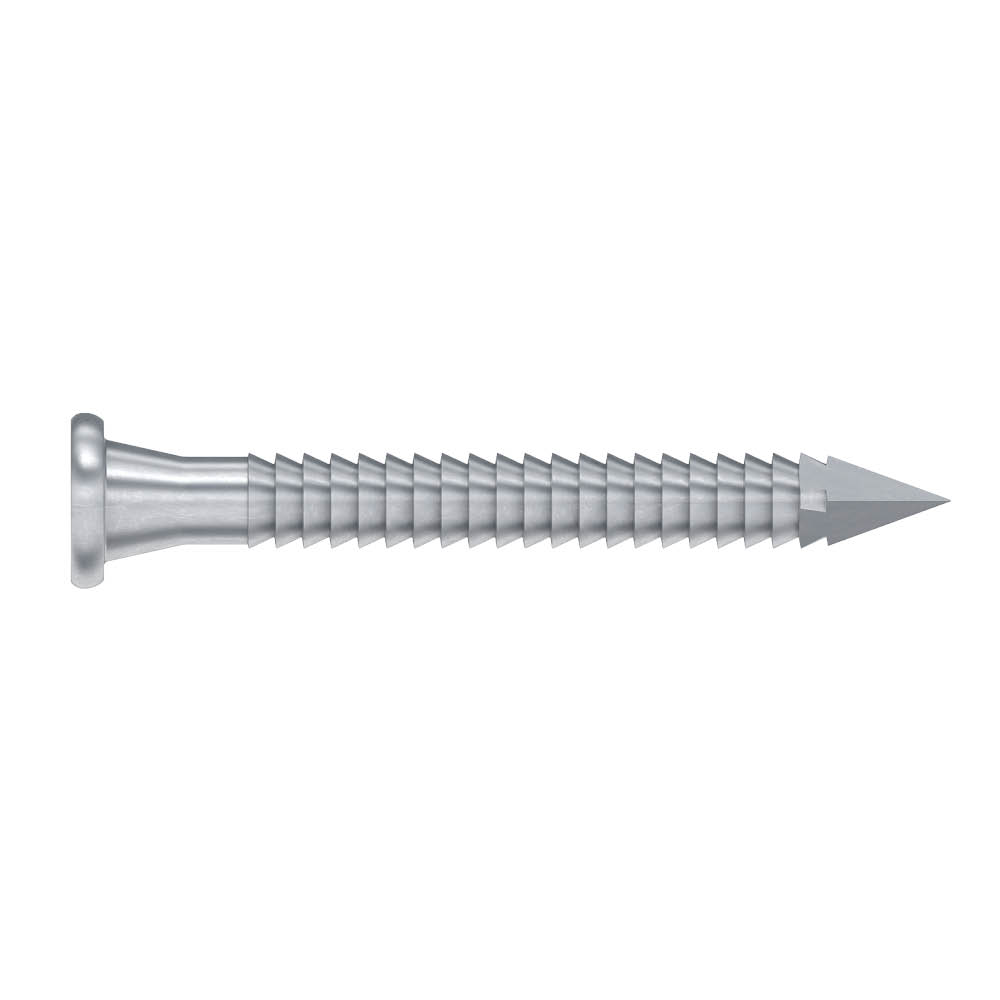

CNA beslagspiker er spesielt utviklet montering av bygningsbeslag til tre. Forkammingen øker uttrekksbæreevnen i tre mye, sammenlignet med en glatt spiker. Hodets form er utformet slik at det passer perfekt i beslag.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Varmgalvanisert stål 12 µm
Solid Wood

Produktinformasjon

Egenskaper

Materiale

  • Karbonstål C9D eller C10D

Fordeler

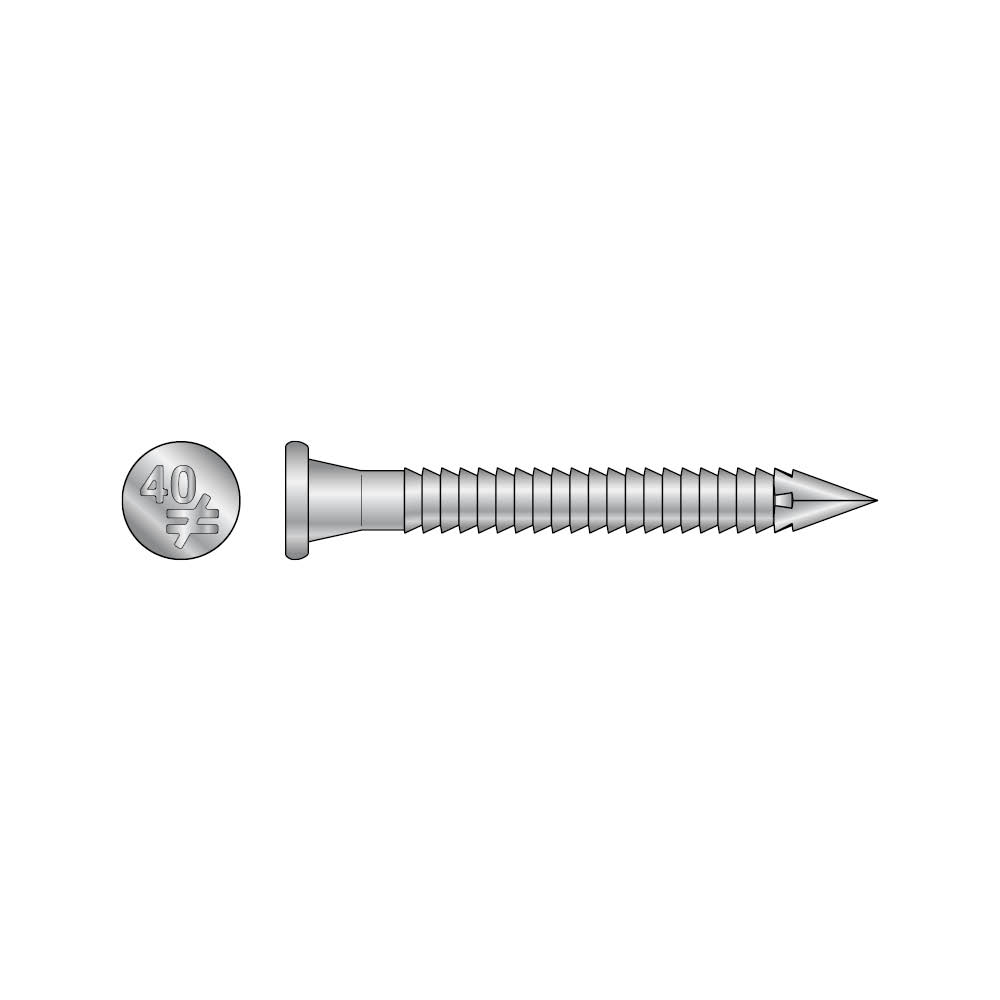

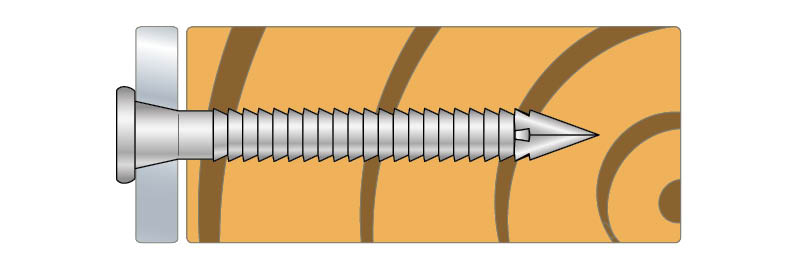

  • Den koniske formen under hodet sikrer at spikeren er i full kontakt med hullet i beslaget
  • Høy uttrekksbæreevne

Applikasjoner

Skjøter

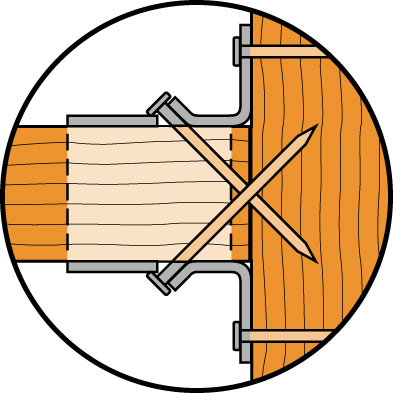

  • Hovedbjelke/sekundærbjelke: massivt tre, komposittbjelker, limt laminert tre.

Bruksområder

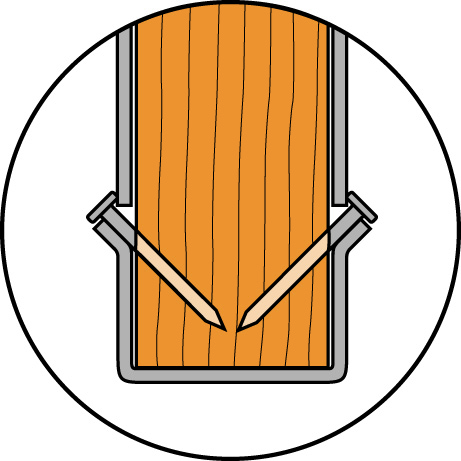

  • Innfesting av vinkelbeslag
  • Bjelkesko
  • Vindtrekkbånd mv.
  • Hullplater

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Antall pr. eske
L lg d dh
CNA2.5x35------
CNA3.1X40426714404025.43.16.2500
CNA3.4x60------
CNA3.7X50426714745034.53.77.4250
CNA4.0X3542316313352047250
CNA4.0X4021221544402547250
CNA4.0X5021221551503547250
CNA4.0X6021221569604547250
CNA4.0X7542316294755947250
CNA4.0X100426715121006547250
CNA3.1x22------

Produktkarakteristiske egenskaber

Art. nr. Characteristic Lateral Capacities Rlat,k
/ Material Thickness [mm] [kN]
Characteristic Axial Capacity Rax,k [kN]
1,2 mm 1,5 - 2,0 mm 2,5 - 4,0 mm
CNA2.5x35----
CNA3.1X401.41.41.40.6
CNA3.4x60----
CNA3.7X501.91.91.90.9
CNA4.0X351.71.71.60.6
CNA4.0X401.91.91.80.7
CNA4.0X502.22.22.21
CNA4.0X602.42.42.41.2
CNA4.0X752.52.52.51.5
CNA4.0X1002.52.52.51.4
CNA3.1x22----

Refer to relevant ITTR or ETA for more details

Performance values based upon timber density of 350 kg/m3

Sertifiseringer

European Technical Assessment (ETA)
