Forbindelseselementer

Bjelkesko

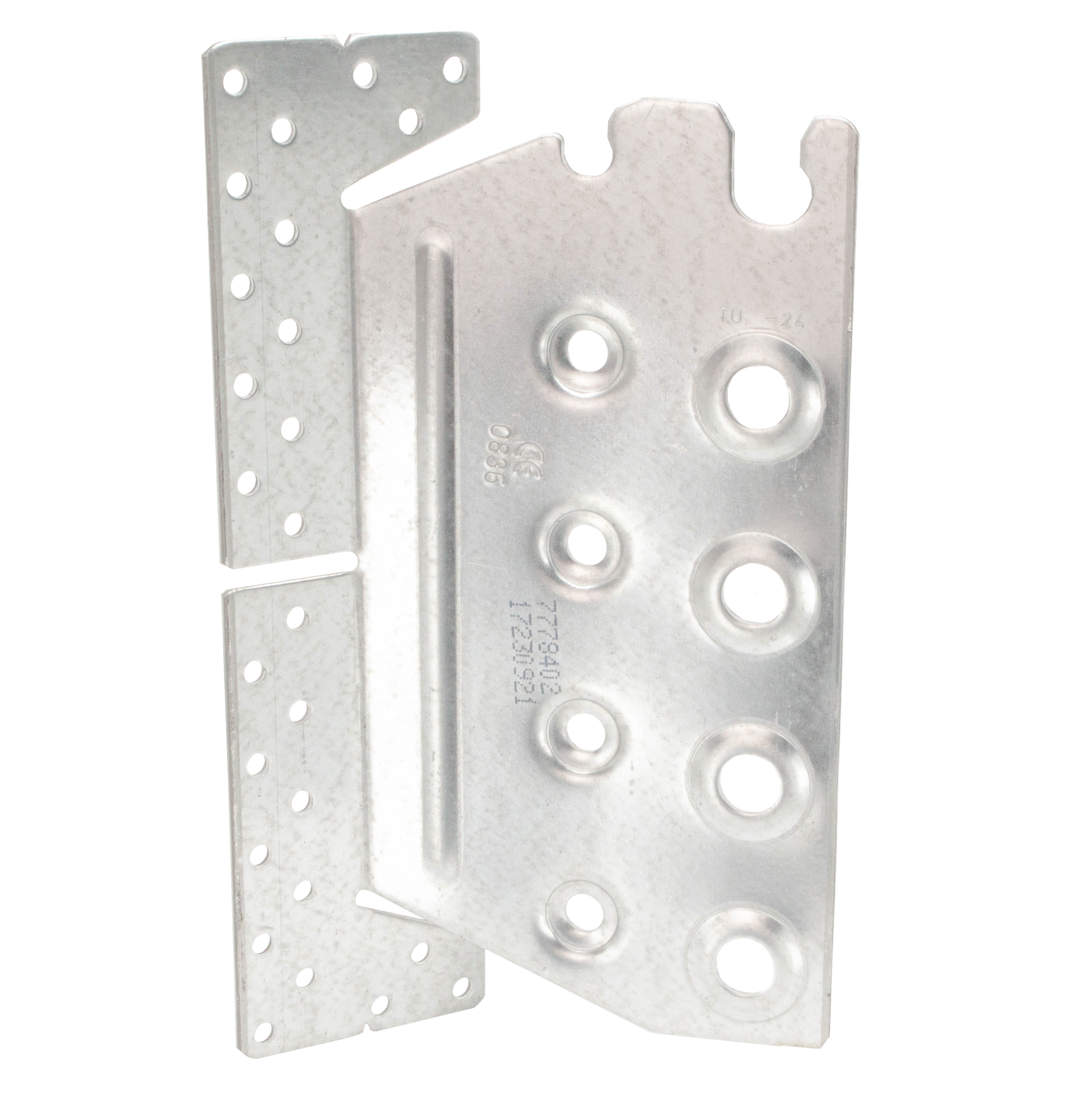

TUS

Skjult bjelkebærer

TU/S-bjelkebærere fungerer som skjulte forbindelser fra sekundære bånd til hovedbjelker eller til støtter. Det kan lages fester med hellinger på opptil 45° og med TU/S ytterligere horisontal vinkling på 30° til 89°. TU/S blir produsert etter ordre i ønsket vinkel (høyre eller venstre).

Teknisk dataark

CE-merket

Avtalegrunnlag

Full sporbarhet på etikett

Anvendelsesklasse 2

Brandmodstandsdygtig 30 min

Electrogalvanized steel Z275

EPD

Tilgjengelig i Connestor Selector

Produktinformasjon

Bilder

TU

Egenskaper

Materiale

Stål S250GD + Z275 i henhold til NF EN 10346.
Tykkelse 3 mm

Fordeler

Usynlig montering
Optimalisert implementering i samsvar med Eurokoder
Halvtimers brannmotstand ved spesiell montering.

Applikasjoner

Skjøter

Supporting member: solid wood, glued-laminated wood, composite lumber.
Supported member: solid wood, glued-laminated wood, composite lumber.

Bruksområder

Joists.
Purlins.
Supporting beam.

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner

Dimensjoner

Referanse	beslag dimensjoner
	tre size[mm]					Header dimensjoner[mm]	produktdimensjoner[mm]						Header hull[mm]	bjelke hull[mm]		annet
	bredde		høyde[mm]			Post bredde	A[mm]	B[mm]	C[mm]	t[mm]	α[°]	α	rund	rund		antall per eske	vekt[kg]
	Min[mm]	Maksimum[mm]	Min[mm]	Min. β≠0[mm]	Maksimum[mm]	Min[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Min[mm]	Maksimum[°]	Ø5	Ø8.5	Ø12,5	antall per eske	vekt[kg]
TU/S12	40	120	120	160	200	68	96	97.5	40	3	30	89	6	4	-	-	0.4
TU/S16	60	160	160	190	240	88	134	104.5	60	3	30	89	18	-	3	-	0.45
TU/S20	60	160	200	225	280	88	174	104.5	60	3	30	89	22	-	4	-	0.5
TU/S24	60	160	240	260	300	88	214	104.5	60	3	30	89	26	-	5	-	0.64
TU/S28	60	160	280	295	340	88	254	104.5	60	3	30	89	30	-	6	-	0.77

Modell og foldingsområde

Tabellen "Modell og foldingsområde" kan ikke vises: ingen referanser tilgjengelig.

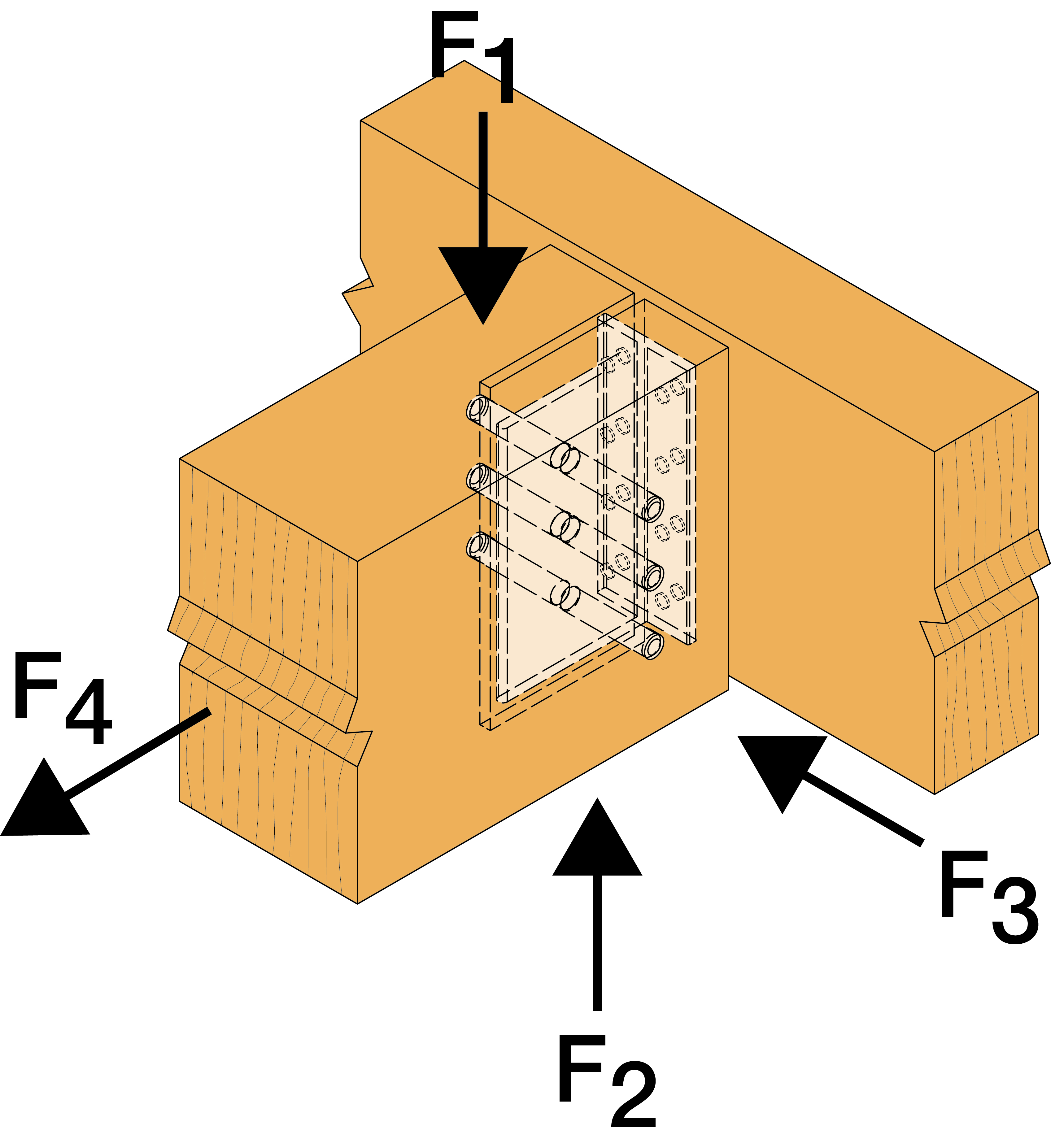

Produktkarakteristiske egenskaper – Trebjelke til trebjelke – fullspikring – med helling og skjevhet α=30

Produktkarakteristiske egenskaper – Trebjelke til trebjelke – fullspikring – med helling og skjevhet α=30

Produktkarakteristiske egenskaper – Trebjelke til trebjelke – fullspikring – med helling og skjevhet α=30

Referanse	Hanger kapasitet
	produkt characteristic capacities - tre beam to tre beam - full nailing - with slope and skew α=30°
	produkt characteristic capacities - tre C24[kN]																								antall of Fasteners
	R1,k - Slope β=0°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°						R1,k - Slope β=30°						bjelke		Header
	Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]						antall	type	antall	type
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	antall	type	antall	type
TU/S12	7.4	8.1	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	6.8	7.4	8.2	8.9	9	9	4.0	STD8	6.0	CNA4,0x50
TU/S16	16.4	16.9	17.8	18.8	20	21.3	15.9	16.3	17	18	19	20.2	15.1	15.5	16	16.7	17.5	18.4	15.5	15.8	16.4	17.2	18.1	19.1	3.0	STD12	18.0	CNA4,0x50
TU/S20	24.9	25.6	26.9	28.6	30.3	32.2	24.2	24.7	25.8	27.2	28.8	30.5	22.9	23.6	24.3	25.4	26.6	27.9	23.6	24	24.9	26.1	27.5	28.9	4.0	STD12	22.0	CNA4,0x50
TU/S24	34.2	35.1	36.9	39.1	41.5	43.9	33.2	33.9	35.3	37.2	39.4	41.6	31.6	32.5	33.5	35	36.6	38.4	32.3	32.9	34.1	35.8	37.6	39.6	5.0	STD12	26.0	CNA4,0x50
TU/S28	43.9	45.1	47.3	50.1	53	56	42.7	43.5	45.4	47.7	50.4	53.2	40.8	42	43.3	45.2	47.2	49.5	41.5	42.4	44	46	48.3	50.8	6.0	STD12	30.0	CNA4,0x50

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktkarakteristiske kapasiteter – Trebjelke til trebjelke – full spikring – med helling og skjevhet α=45°

Produktkarakteristiske kapasiteter – Trebjelke til trebjelke – full spikring – med helling og skjevhet α=45°

Produktkarakteristiske kapasiteter – Trebjelke til trebjelke – full spikring – med helling og skjevhet α=45°

Referanse	Hanger kapasitet
	produkt characteristic capacities - tre beam to tre beam - full nailing - with slope and skew α=45°
	antall of Fasteners				produkt characteristic capacities - tre C24[kN]
	Header		bjelke		R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°
	antall	type	antall	type	Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]
	antall	type	antall	type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	6.0	CNA4,0x50	4.0	STD8	7.4	8.2	8.9	9.5	9.5	9.5	6.8	7.4	8.2	9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	18.0	CNA4,0x50	3.0	STD12	16.3	16.9	17.9	18.9	20.2	21.4	15.4	15.7	16.3	17.2	18.1	19.1	15.9	16.3	17	18	19.1	20.2	15	15.4	15.9	16.6	17.5	18.4
TU/S20	22.0	CNA4,0x50	4.0	STD12	24.9	25.6	27.2	28.7	30.5	32.3	23.5	23.9	24.9	26.1	27.5	29	24.1	24.7	25.8	27.3	28.9	30.6	22.9	23.5	24.3	25.4	26.7	28
TU/S24	26.0	CNA4,0x50	5.0	STD12	34.2	35.2	37.2	39.2	41.7	44.1	32.3	32.9	34.2	35.9	37.8	39.8	33.2	33.9	35.4	37.4	39.5	41.8	31.5	32.5	33.6	35	36.8	38.6
TU/S28	30.0	CNA4,0x50	6.0	STD12	44	45.2	47.8	50.3	53.2	56.1	41.5	42.5	44.1	46.2	48.5	51	42.7	43.6	45.5	47.9	50.6	53.4	40.8	42	43.4	45.3	47.4	49.7

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktkarakteristiske kapasiteter – Trebjelke til trebjelke – full spikring – med helling og skjevhet α=60°

Produktkarakteristiske kapasiteter – Trebjelke til trebjelke – full spikring – med helling og skjevhet α=60°

Produktkarakteristiske kapasiteter – Trebjelke til trebjelke – full spikring – med helling og skjevhet α=60°

Referanse	Hanger kapasitet
	produkt characteristic capacities - tre beam to tre beam - full nailing - with slope and skew α=60°
	antall of Fasteners				produkt characteristic capacities - tre C24[kN]
	bjelke		Header		R1,k - Slope β=0°						R1,k - Slope β=45°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°
	antall	type	antall	type	Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]
	antall	type	antall	type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	6.0	CNA4,0x50	7.4	8.2	9.1	9.6	9.6	9.6	6.6	7.1	7.8	8.5	8.8	8.8	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3
TU/S16	3.0	STD12	18.0	CNA4,0x50	16.4	16.9	17.8	19	20.2	21.5	15	15.4	15.9	16.7	17.5	18.5	15.4	15.7	16.4	17.2	18.2	19.3	15.9	16.3	17.1	18.1	19.2	20.4
TU/S20	4.0	STD12	22.0	CNA4,0x50	25	25.8	27.2	28.9	30.7	32.6	22.9	23.5	24.4	25.5	26.8	28.2	23.6	24	25	26.2	27.7	29.3	24.2	24.8	25.9	27.4	29.1	30.9
TU/S24	5.0	STD12	26.0	CNA4,0x50	34.4	35.4	37.3	39.5	42	44.4	31.6	32.6	33.7	35.2	37	38.9	32.4	33.1	34.4	36.1	38	40.1	33.3	34.1	35.6	37.6	39.8	42.1
TU/S28	6.0	STD12	30.0	CNA4,0x50	44.3	45.5	47.8	50.6	53.6	56.4	40.9	42.2	43.7	45.6	47.8	50.1	41.7	42.7	44.3	46.5	48.9	51.4	43	43.8	45.8	48.2	51	53.7

R_2,k capacities can be calculated as R_2,k= R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

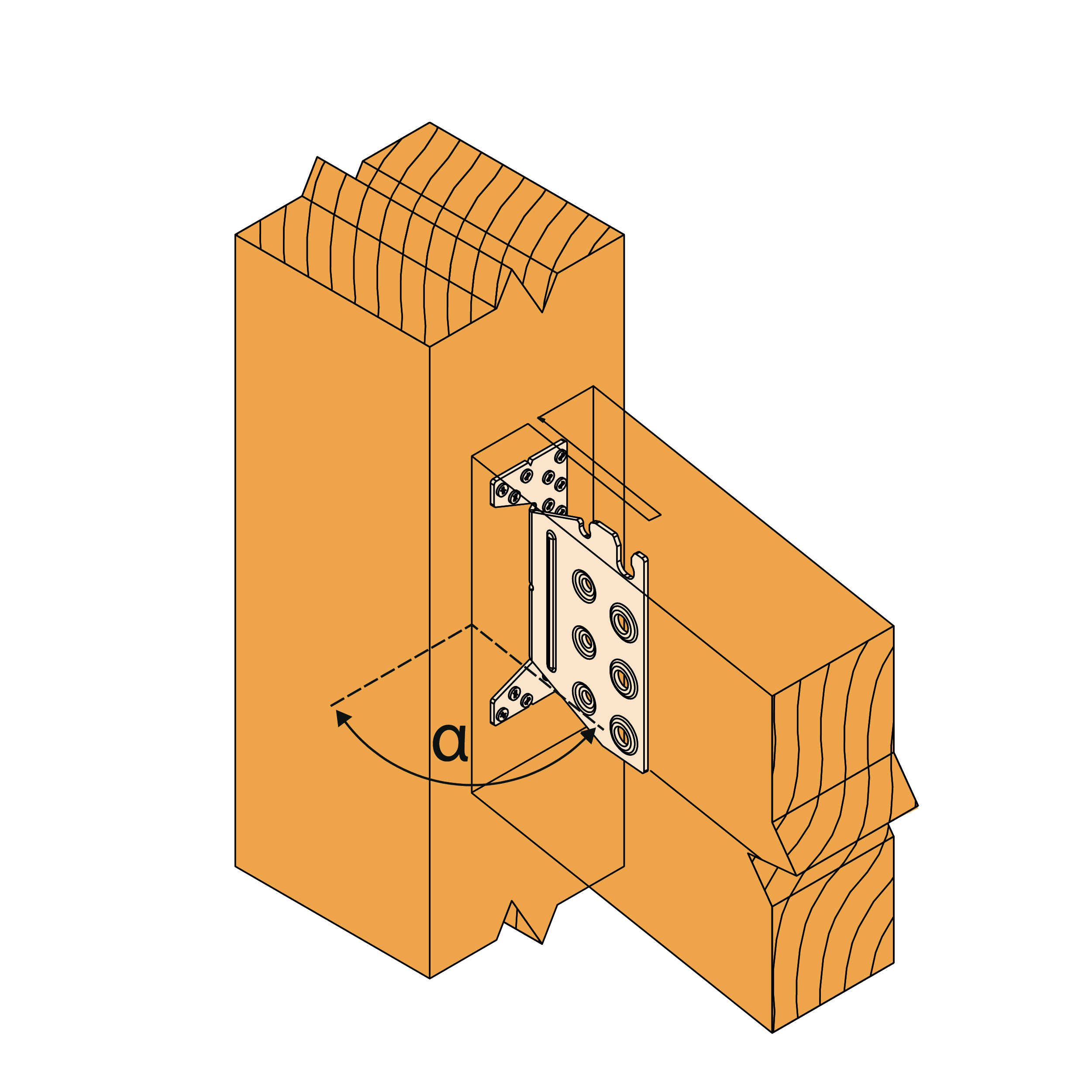

Produktkarakteristiske kapasiteter – Trebjelke til trepæl – delvis spikring – med helling og skjevhet α=30

Produktkarakteristiske kapasiteter – Trebjelke til trepæl – delvis spikring – med helling og skjevhet α=30

Produktkarakteristiske kapasiteter – Trebjelke til trepæl – delvis spikring – med helling og skjevhet α=30

Referanse	Hanger kapasitet
	produkt characteristic capacities - tre beam to tre post - full nailing - with slope and skew α=30°
	produkt characteristic capacities - tre C24[kN]																								antall of Fasteners
	R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°						Header		bjelke
	Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]						antall	type	antall	type
	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	antall	type	antall	type
TU/S12	7.4	8.1	9	9.5	9.5	9.5	6.8	7.4	8.2	8.9	9	9	7.1	7.8	8.6	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.7	8.7	5.0	CNA4,0x50	4.0	STD8
TU/S16	15	15.5	16.3	17.3	18.5	19.6	14.1	14.4	15	15.8	16.7	17.6	14.5	14.9	15.6	16.5	17.6	18.6	13.8	14.1	14.6	15.2	16	16.9	13.0	CNA4,0x50	3.0	STD12
TU/S20	21.2	21.9	23	24.4	25.8	26.1	20.1	20.4	21.3	22.3	23.5	24.7	20.6	21.1	22.1	23.3	24.6	26	19.5	20	20.7	21.6	22.7	23.8	14.0	CNA4,0x50	4.0	STD12
TU/S24	29.4	30.3	31.9	33.6	34.4	34.4	27.8	28.3	29.4	30.8	32.4	34	28.6	29.2	30.6	32.2	33.9	34.4	27	27.8	28.7	30	31.4	32.9	17.0	CNA4,0x50	5.0	STD12
TU/S28	35.2	36.1	36.1	36.1	36.1	36.1	33.5	34	35.2	36.1	36.1	36.1	34.3	35	36.1	36.1	36.1	36.1	32.7	33.4	34.4	35.7	36.1	36.1	18.0	CNA4,0x50	6.0	STD12

R_2,kcapacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktkarakteristiske kapasiteter – Trebjelke til trestolpe – delvis spikring – med helling og skjevhet α=45°

Produktkarakteristiske kapasiteter – Trebjelke til trestolpe – delvis spikring – med helling og skjevhet α=45°

Produktkarakteristiske kapasiteter – Trebjelke til trestolpe – delvis spikring – med helling og skjevhet α=45°

Referanse	Hanger kapasitet
	produkt characteristic capacities - tre beam to tre post - full nailing - with slope and skew α=45°
	antall of Fasteners				produkt characteristic capacities - tre C24[kN]
	bjelke		Header		R1,k - Slope β=0°						R₁,ₖ - Declive β=15°						R1,k - Slope β=30°						R1,k - Slope β=45°
	antall	type	antall	type	Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]
	antall	type	antall	type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	4.0	STD8	5.0	CNA4,0x50	7.4	8.2	9	9.5	9.5	9.5	7.1	7.8	8.6	9.3	9.3	9.3	6.8	7.4	8.2	9	9	9	6.6	7.1	7.8	8.5	8.7	8.7
TU/S16	3.0	STD12	13.0	CNA4,0x50	15	15.5	16.3	17.4	18.5	19.7	14.5	14.9	15.6	16.6	17.6	18.7	14.1	14.4	15	15.8	16.7	17.7	13.7	14	14.5	15.2	16	16.9
TU/S20	4.0	STD12	14.0	CNA4,0x50	21.3	22	23.1	24.5	25.8	26.1	20.6	21.2	22.2	23.4	24.7	26	20.1	20.4	21.3	22.4	23.6	24.8	19.5	20	20.7	21.7	22.7	23.9
TU/S24	5.0	STD12	17.0	CNA4,0x50	29.5	30.4	32	33.7	34.4	34.4	28.7	29.3	30.7	32.3	34	34.4	27.9	28.4	29.5	31	32.5	34.1	27.1	27.8	28.8	30.1	31.5	33
TU/S28	6.0	STD12	18.0	CNA4,0x50	35.3	36.1	36.1	36.1	36.1	36.1	34.4	35.1	36.1	36.1	36.1	36.1	33.6	34.1	35.2	36.1	36.1	36.1	32.8	33.5	34.5	35.8	36.1	36.1

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktkarakteristiske kapasiteter – Trebjelke til trestolpe – delvis spikring – med helling og skjevhet α=60°

Produktkarakteristiske kapasiteter – Trebjelke til trestolpe – delvis spikring – med helling og skjevhet α=60°

Produktkarakteristiske kapasiteter – Trebjelke til trestolpe – delvis spikring – med helling og skjevhet α=60°

Referanse	Hanger kapasitet
	produkt characteristic capacities - tre beam to tre post - full nailing - with slope and skew α=60°
	antall of Fasteners				produkt characteristic capacities - tre C24[kN]
	Header		bjelke		R1,k - Slope β=0°						R1,k - Slope β=30°						R₁,ₖ - Declive β=15°						R1,k - Slope β=45°
	antall	type	antall	type	Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]						Dowels lengde[mm]
	antall	type	antall	type	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU/S12	5.0	CNA4,0x50	4.0	STD8	7.4	8.2	9.1	9.6	9.6	9.6	6.9	7.5	8.2	9	9	9	7.2	7.9	8.7	9.3	9.3	9.3	6.6	7.1	7.8	8.5	8.8	8.8
TU/S16	13.0	CNA4,0x50	3.0	STD12	15	15.5	16.4	17.5	18.7	19.9	14.1	14.4	15	15.8	16.8	17.8	14.5	14.9	15.7	16.7	17.7	18.9	13.7	14	14.5	15.3	16.1	17
TU/S20	14.0	CNA4,0x50	4.0	STD12	21.4	22.1	23.3	24.6	25.8	26.1	20.1	20.5	21.4	22.5	23.7	24.9	20.7	21.3	22.3	23.5	24.8	26	19.5	20	20.8	21.8	22.9	24
TU/S24	17.0	CNA4,0x50	5.0	STD12	29.7	30.6	32.2	33.8	34.4	34.4	28.1	28.6	29.7	31.2	32.7	34.1	28.8	29.5	30.9	32.5	34	34.4	27.2	28	29	30.3	31.7	33.1
TU/S28	18.0	CNA4,0x50	6.0	STD12	35.4	36.1	36.1	36.1	36.1	36.1	33.8	34.3	35.4	36.1	36.1	36.1	34.6	35.2	36.1	36.1	36.1	36.1	32.9	33.7	34.7	35.8	36.1	36.1

R_2,k capacities can be calculated as R_2,k = R_1,k x (nb of dowels - 1) / (nb of dowels).

The top dowel is not considered for the uplift capacities as it is placed in an open hole.

Produktkarakteristiske egenskaper – Sikker arbeidsbelastning – skjev forbindelse

Referanse	Hanger kapasitet
	produkt characteristic capacities - tre beam to tre beam - full nailing - with slope and skew α=30°			tillatte laster - skewed connection
	antall of Fasteners			montering: skew = 0° to 60°, slope = 0°				montering: skew = 0° to 60°, slope = 45°
	bjelke		Header	R1,SWL[kN]				R1,SWL[kN]
	antall	type	antall	Dowels lengde[mm]				Dowels lengde[mm]
	antall	type	antall	60	80	100	120	60	80	100	120
TU/S12	4.0	STD8	6.0	2.5	2.5	2.5	-	2.3	2.5	2.5	-
TU/S16	3.0	STD12	18.0	3.4	4.8	6.1	6.1	3	4.1	5.3	5.3
TU/S20	4.0	STD12	22.0	5.5	7.7	9.8	9.8	4.8	6.7	8.5	8.5
TU/S24	5.0	STD12	26.0	8	11.1	13.3	13.3	6.9	9.6	12.3	12.3
TU/S28	6.0	STD12	30.0	10.7	14.9	16.3	16.3	9.3	12.9	16.3	16.3

The skew may be precise when ordering the products

Montering

Montering

Innfesting

På bærende treelement: TUS

CNA ringformede spikre med diameter 4,0 x 50 mm eller CSA-skruer med diameter 5,0 x 40 mm

På støttet element: Stålplugg S235JR type STD12

TUS12: dia. 8 mm type STD 8.
TUS16 til 28: dia. 12 mm type STD 12.

Lengden på pluggene er mindre enn eller lik bredden på den støttede bjelken.

TUS: kun festing av tre/tre med spiker/skruer.

Monteringsveiledning

Gjør et vertikalt snitt i bjelken (6 mm bredde for TUS12 og 9 mm bredde for TUS16 til TUS28),
Identifiser plasseringen av pluggene på bjelken før du borer på tvers,
Sett bare den øverste pluggen inn i bjelken (boringsdiameter avhengig av pluggens diameter),
Fres 6 mm dypt i overliggeren. Denne fresingen er ikke obligatorisk, men forbedrer monteringsresultatet,
Fest hengeren på bjelken med spiker eller skruer,
Plasser bjelken slik at den øverste pluggen, som allerede er satt inn i bjelken, kommer øverst på hengeren
Installer de resterende pluggene.

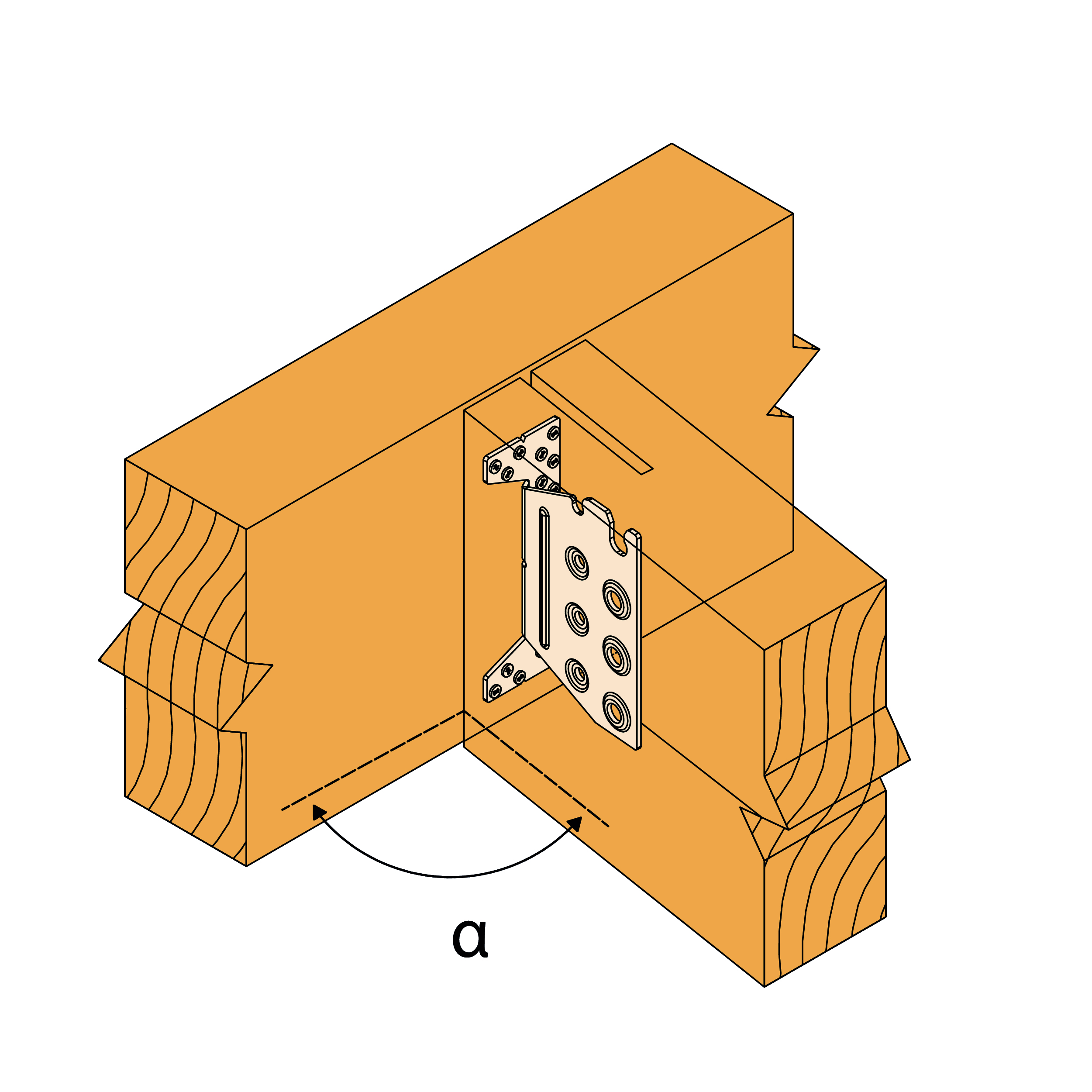

Connection to header

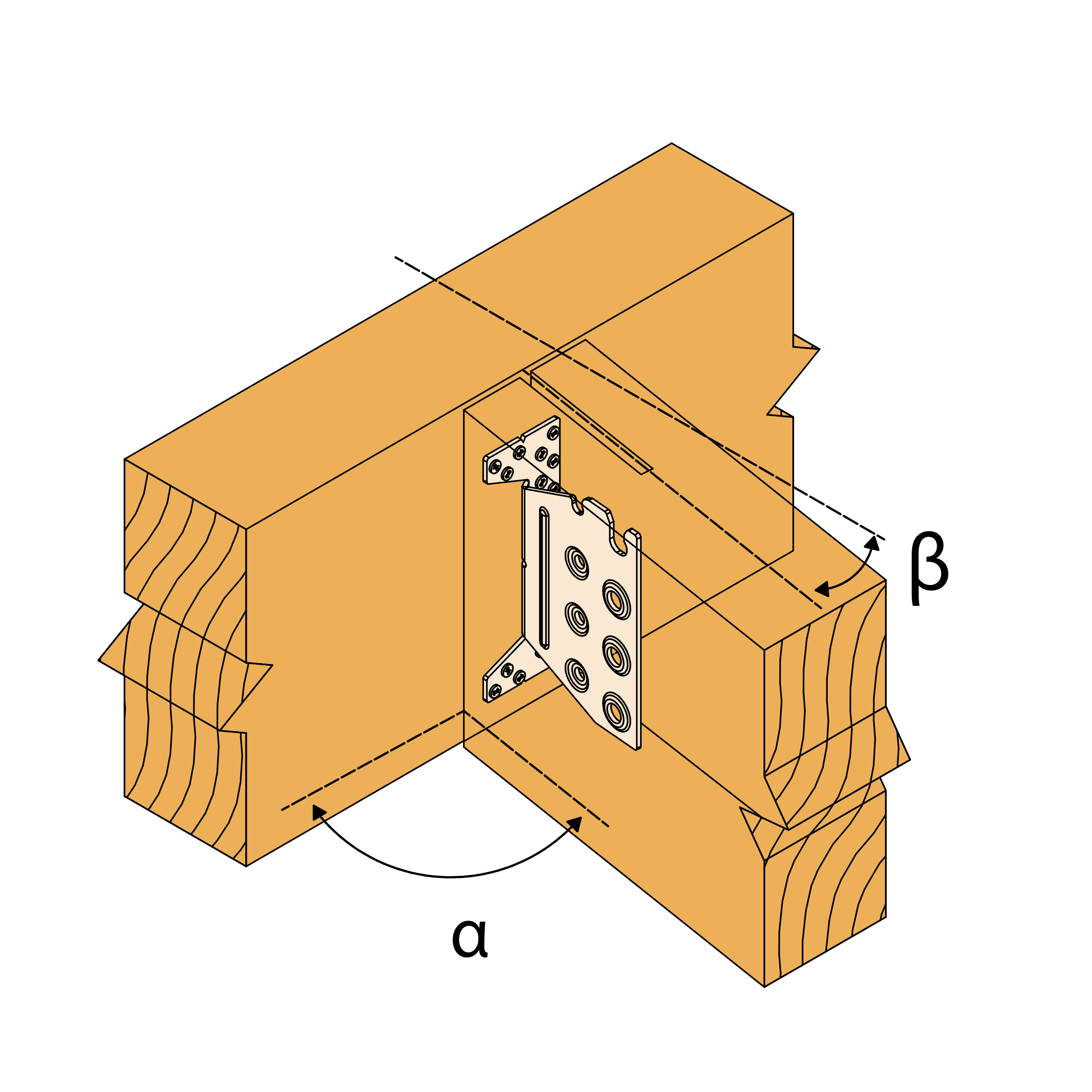

sloped connection to header

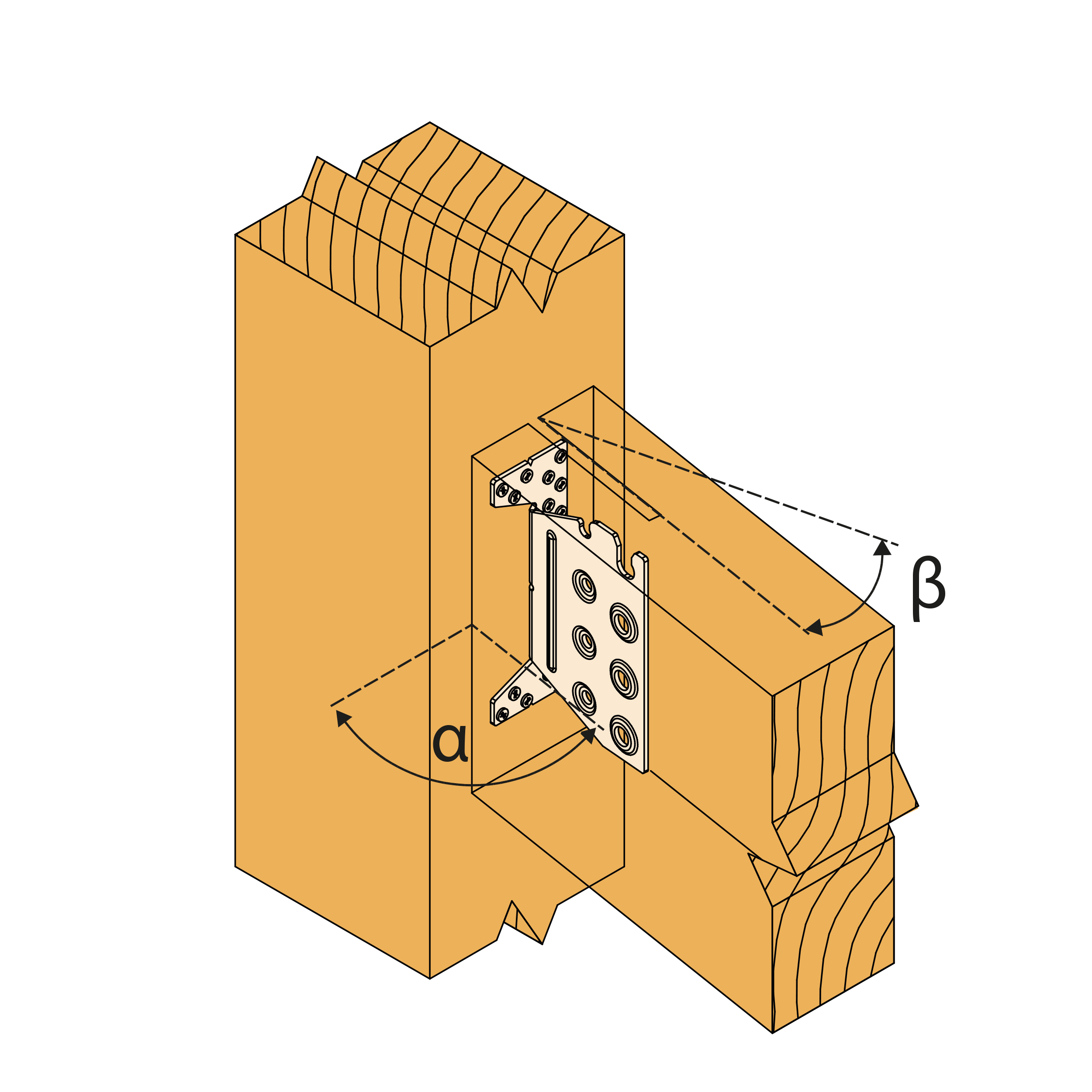

sloped connection to post

Mounting

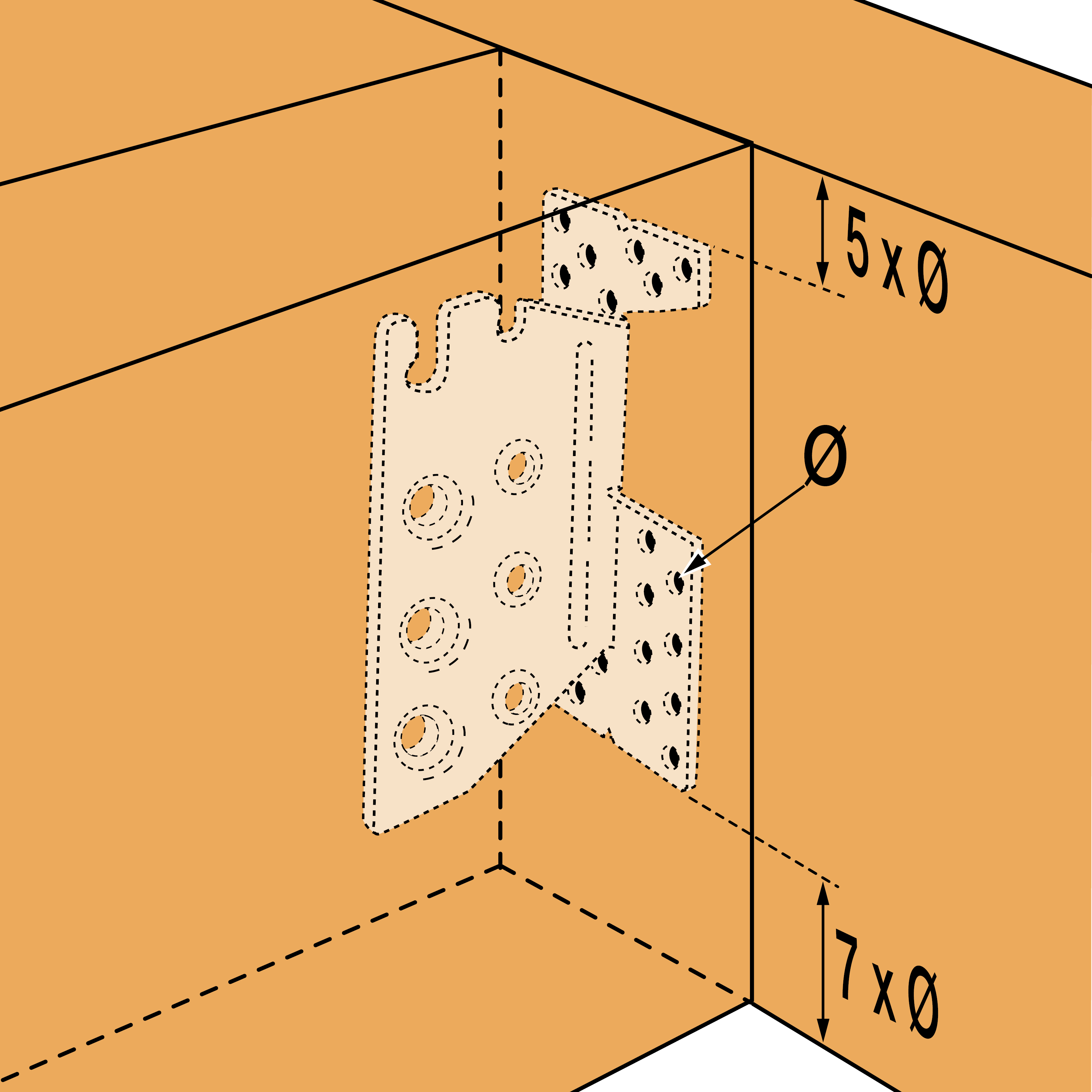

Montage invisible - Dimensions

TU TUS install UK.jpg

Zuordnung TUS.jpg

Sertifiseringer

Europeisk teknisk vurdering (ETA)

eta-07-0245-2025-01-15.pdf

product.doc.history.show

2018-08-15

eta-07-0245-2018-08-15.pdf

2016-08-10

eta070245-sst-je-ch-r5-2016-rev-a.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP
