CSA

Beslagskruer

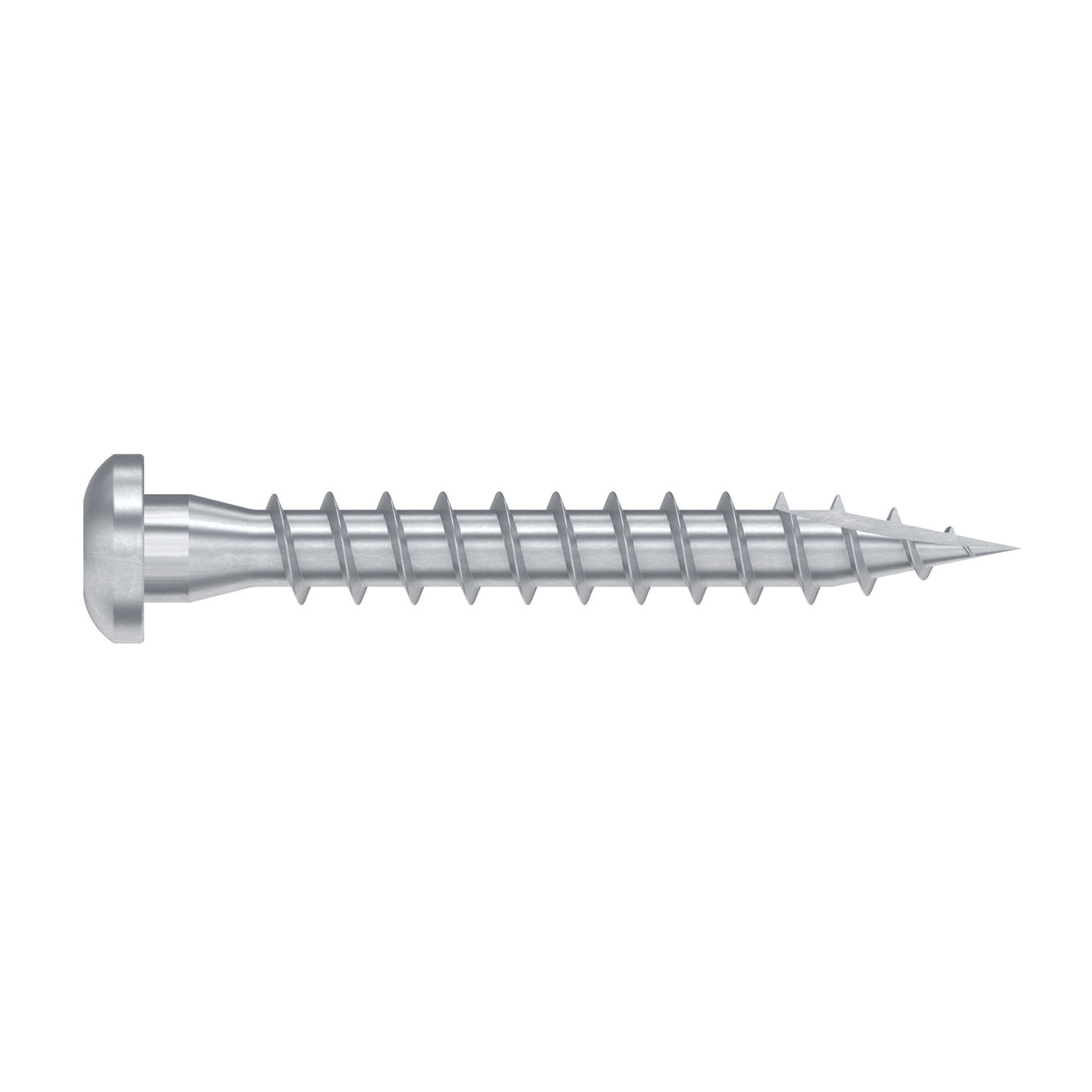

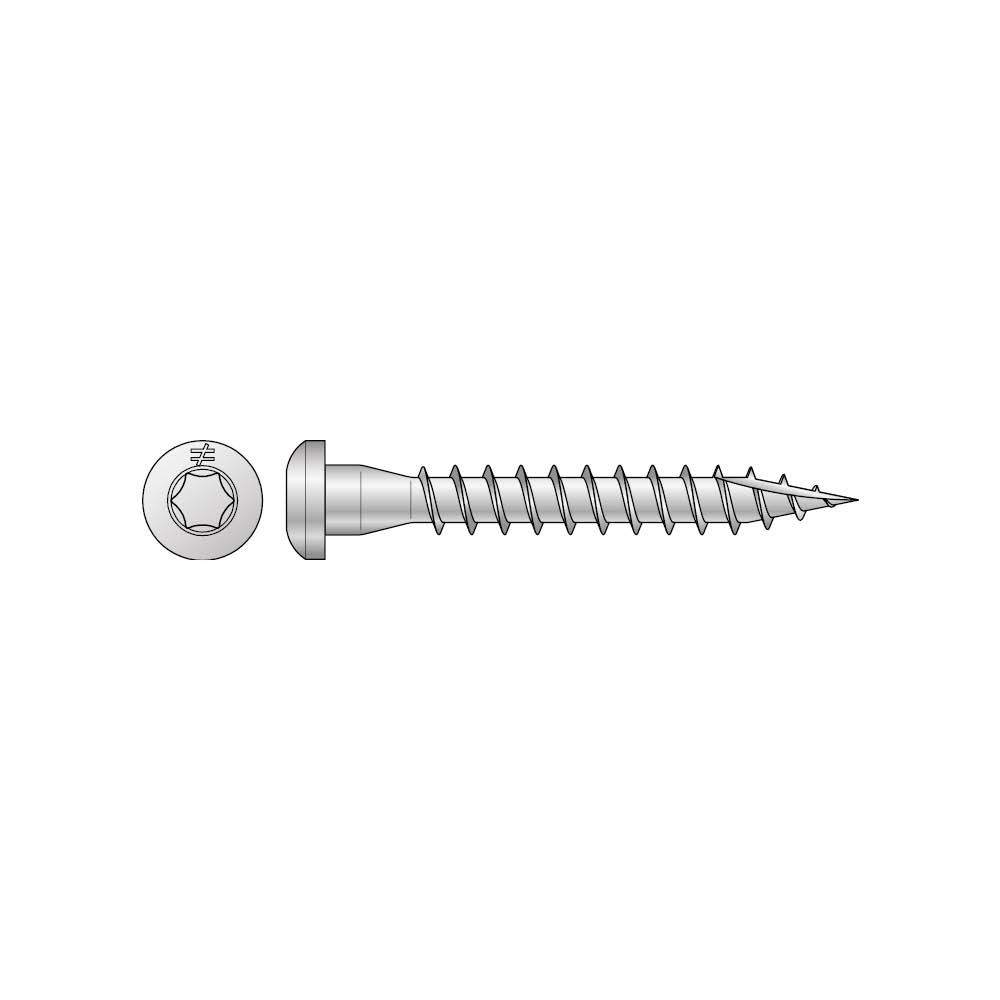

CSA beslagskrue er spesielt utviklet til å sette fast stålbeslag til tre. Det koniske hodet sikrer full kontakt med beslaget, noe som øker overførselen av krefter.

Dermed oppnås en fast skjøt med større tverrbæreevne enn for standardskruer. Torxhodet holder fast skruen under iskruing.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Varmgalvanisert stål 12 µm

Produktinformasjon

Bilder

Skjøt med trelekter

Egenskaper

Materiale

  • Stålkvalitet:
    Karbonstål
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm
  • FInnes også i en rustfri utgave: CSA5,0x25S, CSA5,0x35S og CSA5,0x40S

Fordeler

  • Gjenger spesielt utviklet for tre sørger for enkel og rask innskruing i treet
  • Treet sprekker ikke

Applikasjoner

Skjøter

  • Hovedbjelke/sekunderbjelke: massivt tre, komposittbjelker, limt laminert tre

Bruksområder

  • Innfesting av vinkelbeslag
  • Bjelkesko
  • Vindtrekkbånd, mv.

Tekniske data

Dimensjoner

Dimensjoner

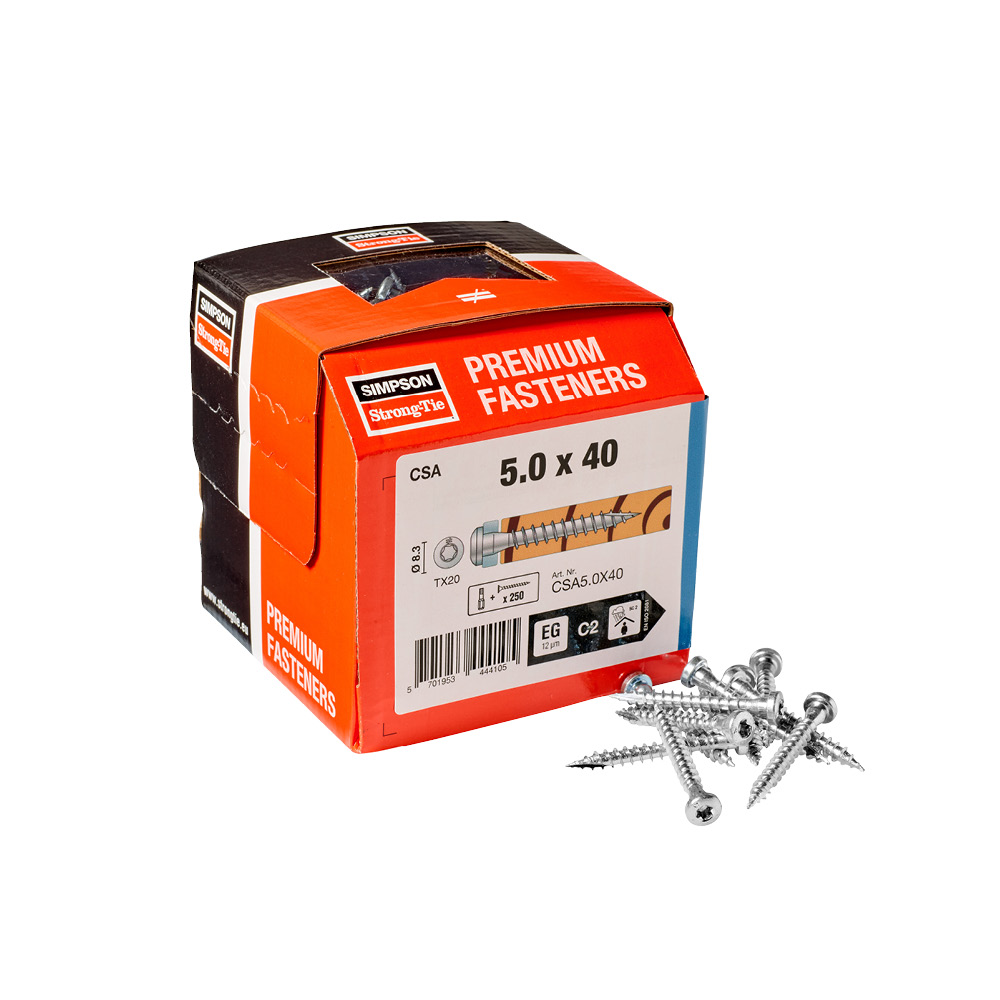

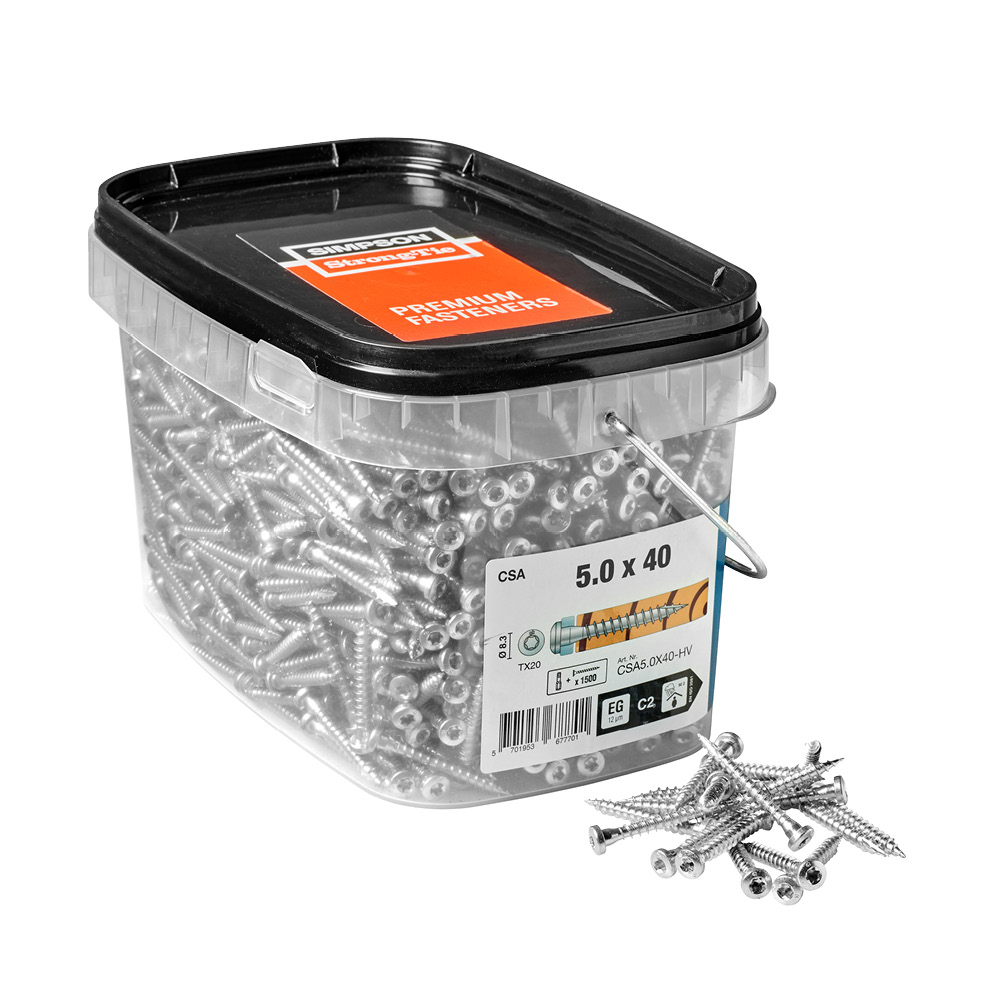

Art. nr. NOBB nr. Dimensjoner [mm] Driver Bit Antall pr. eske
L lg d dh
CSA4.0X304146751530243.957.3TX15250
CSA5.0X254146764825194.858.3T20250
CSA5.0X35-R4149984935294.858.3T2025
CSA5.0X40-R4149985640344.858.3T2025
CSA5.0X805595909780744.858.3T20200

CSA5.0x35 erstattet av CSA5.0x35Z
CSA5.0x35-HV erstattet av CSA5.0x35Z-HV
CSA5.0x40 erstattet av CSA5.0x40Z
CSA5.0x40-HV erstattet av CSA5.0x40Z-HV
CSA5.0x50 erstattet av CSA5.0x50Z

Karakteristisk bæreevne

Art. nr. Karakteristisk bæreevne [kN]
Rax,k Rlat,k
CSA4.0X301.281.36
CSA5.0X251.381.49
CSA5.0X35-R2.111.99
CSA5.0X40-R2.472.25
CSA5.0X805.383.5

Characteristic Capacities - used in Timber C24, for other material please refer to ETA-04/0013

Rax = axial withdrawal capacity

Rlat = lateral capacity
