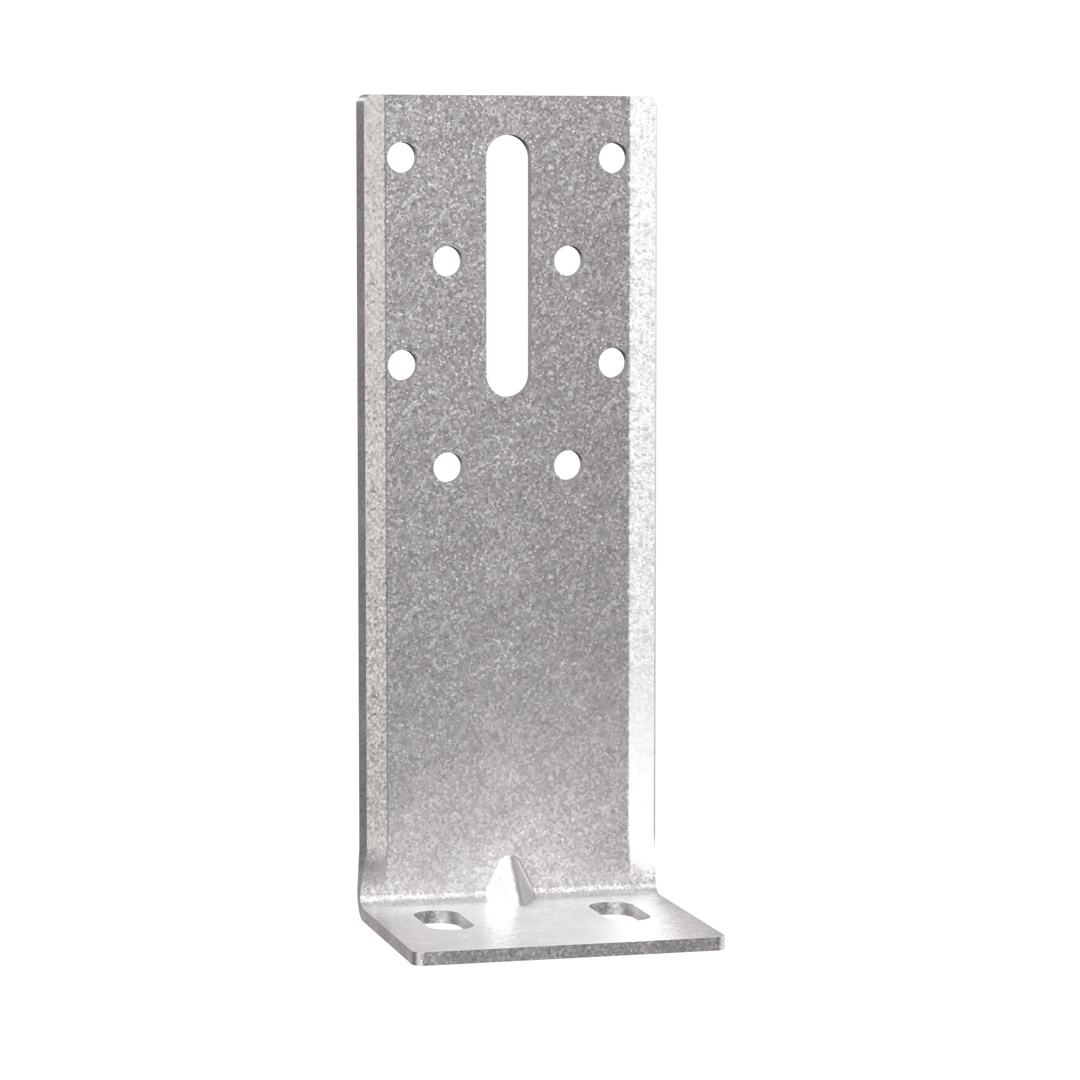

Vinkelbeslag til montering av lettfasader
EBC-bekledningsbeslagene er designet for å oppfylle de generelle reglene for konstruksjon og installasjon av utvendig termisk isolering og trerammebekledning. De overholder CSTB-spesifikasjonene 3194, 3316 og 3422 samt ETAG034, og er en del av ITE-serien utviklet av Simpson Strong-Tie.

Ny

Acier galvanisé Z450

Anvendelsesklasse 2
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346 - Korrosjonsbeskyttelse:
275 g/m2 på begge sider – som gir en sinklagstykkelse på ca. 20 μm
Fordeler
- Avlange hull gir fleksibilitet i monteringen
- Kan benyttes til å lage hulrom til isolering på mellom 50 - 145 mm
- Hurtig og enkel montering
Applikasjoner
Samlinger
- Hovedbygningsdel: Betong, mur, CLT eller lign.
- Sekundær bygningsdel: Kontruksjonsvirke, lvl, stål eller lign.

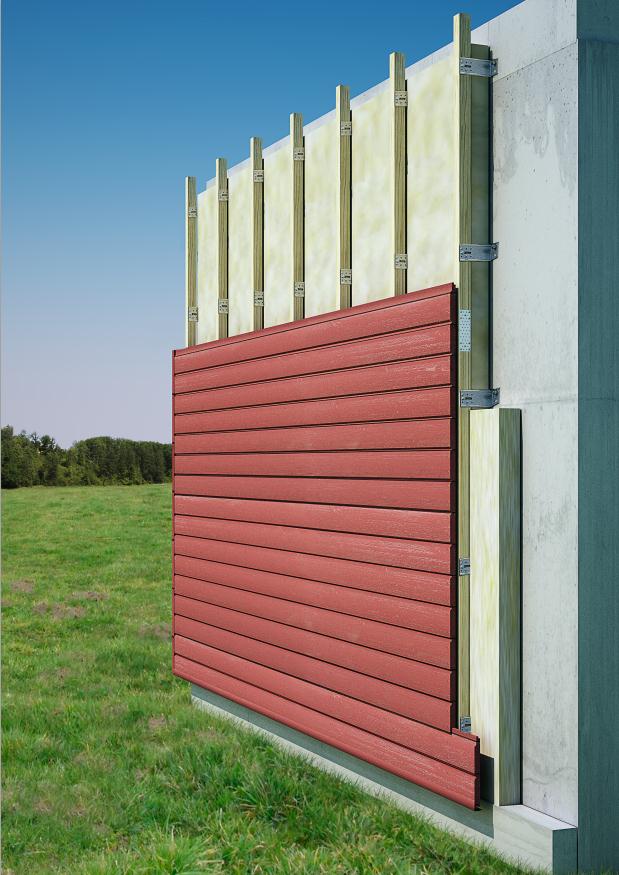

Anvendelsesområder
- Til montering av skjelettoppbygging på fasade
Tekniske data

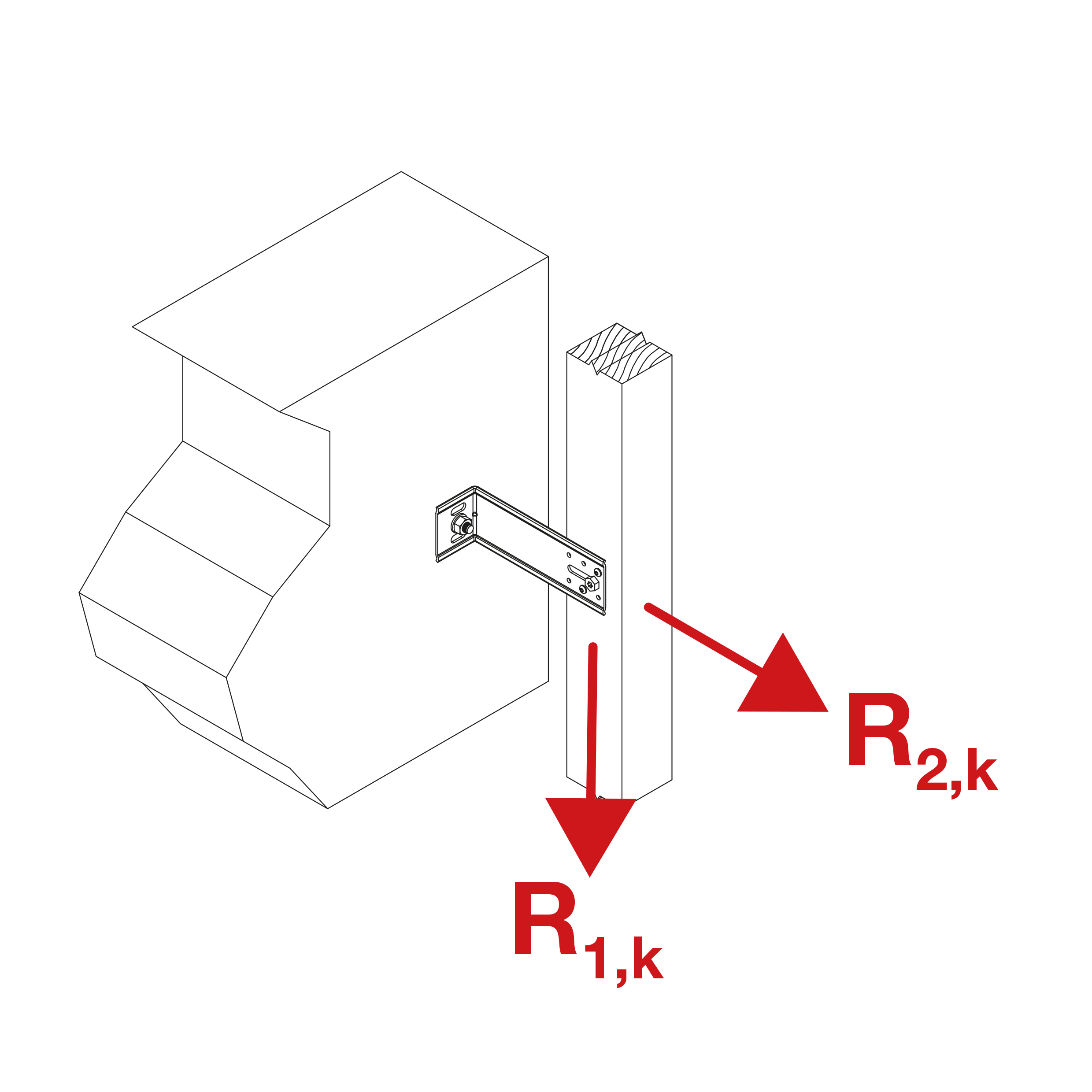

Product characteristic capacities - Timber to concrete - 1 angle bracket per connection
| Referanse | vinkelbeslag kapasitet | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| produkt characteristic capacities - tre to betong - 1 vinkelbeslag per connection | |||||||||
| antall of Fasteners | Characteristic capacities - 1 vinkelbeslag per connection[kN] | ||||||||
| flens B | bjelke[kN] | R₅.k[kN] | R₁,ₖ[kN] | ||||||
| antall | type | antall | type | antall 2 | type 2 | 1 mm nedbøjning | 3 mm nedbøjning | ||
| EBCN100/2.5 | 1.0 | Ø8 | 1.0 | Screw Ø8.0x40 | 2.0 | Screw Ø5.0x40 | 2.3 | 0.75 | 0.75 |
Note - Slip under load measured at extremety of bracket
Montering
Montering
Montering
- EBC beslag fastgøres til beton med indlimede gevindstænger og til træ med CNA4,0xℓ beslagsøm eller CSA5,0xℓ beslagskruer

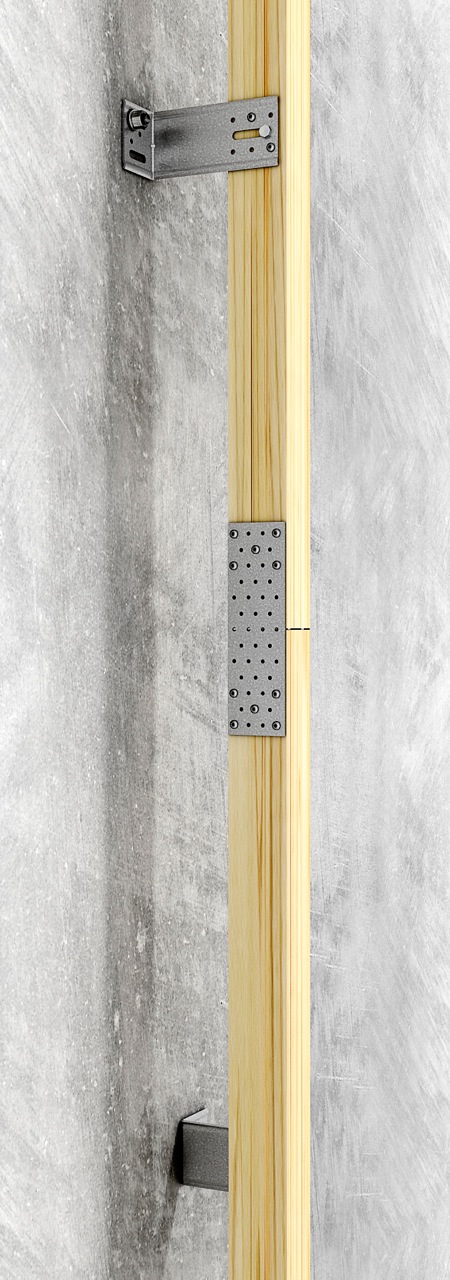

Installation
- Draw the position of brackets, in a staggered manner on either side of the position of the batten/profile. Min 3 bracket per batten/profile. For batten/profile under 80cm: min 2 brackets. The spacing of brackets depends on bracket and anchor capacity, with a maximum of 1m when using "L" profiles or under seismic specifications, and with a maximum of 1.35m otherwhise. When brackets cannot be set in a staggered manner, then the maximum spacing is 0.8m. The ovehang of batten/profile shall not exceed 0.25m.
- Secure the bracket onto the support with the appropriate anchor, placed through the top oblong hole.
- Set the insulation layer
- Secure the batten/profile with one Ø8mm screw in the oblong hole, adjust the verticality of the batten/profile, then set 2 additionnal Ø5mm screw to block the position.
- install the cladding/facade with the appropriate fastener.
