Vinkelbeslag
Vinkelbeslagene brukes i bjelke-bjelke og bjelke-søyle skjøter og skjøter på betong i bærende konstruksjoner.
CE-merket
Avtalegrunnlag
Electrogalvanized steel Z275
Anvendelsesklasse 2
EPD
Indoor
Tilgjengelig i Connestor Selector
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Referanse | beslag dimensjoner | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | bjelke[mm] | flens B[mm] | ||||||||||
| NOB nr. | antall per eske | vekt[kg] | A[mm] | B[mm] | C[mm] | tykkelse[mm] | rund | rund | |||||
| Ø5[mm] | Ø8.5[mm] | Ø11[mm] | Ø5[mm] | Ø8.5[mm] | Ø11[mm] | ||||||||
| AG40312 | 21220819 | 100.0 | 0.18 | 119 | 91 | 40 | 3 | 10 | 1 | 2 | 6 | 1 | 1 |
| AG40412 | 21594494 | 50.0 | 0.24 | 120 | 92 | 40 | 4 | 10 | 1 | 2 | 6 | 1 | 1 |
| AG40314 | 21794086 | 50.0 | 0.21 | 141 | 91 | 40 | 3 | 12 | 1 | 2 | 6 | 1 | 1 |
| AG40414 | 21794102 | 50.0 | 0.28 | 142 | 92 | 40 | 4 | 12 | 1 | 2 | 6 | 1 | 1 |
Karakteristisk bæreevne - Bjelke-bjelke- og Bjelke-søylesamling
Dimensjoner
| Referanse | vinkelbeslag kapasitet | |||||||
|---|---|---|---|---|---|---|---|---|
| produkt capacities - tre to tre - Beam to beam - Full nailing | ||||||||
| antall of Fasteners | karakteristisk kapasitet - 2 angle brackets per connection - full nailing[kN] | |||||||
| bjelke | flens B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | R4/5,k | ||||
| antall | antall | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| AG40312 | 4 | 4 | 3 | 4,2/kmod^0,3 | 3.3 | 5 | 1,3/kmod^0,25 | 1,8/kmod^0,25 |
| AG40412 | 4 | 4 | 3 | 4.9 | 3.2 | 4.4 | 1,4/kmod^0,25 | 2,2/kmod^0,25 |
| AG40314 | 4 | 4 | 3 | 4,2/kmod^0,3 | 3.3 | 5 | 1,3/kmod^0,25 | 1,8/kmod^0,25 |
| AG40414 | 4 | 4 | 3 | 4.9 | 3.2 | 4.4 | 1,4/kmod^0,25 | 2,2/kmod^0,25 |
kmod er modifikasjonsfaktoren for den lastgruppen som den søkte bæreevnen tilhører. Hvis åsen er hindret i å rotere, vil bæreevnene i en skjøt med bare ett vinkelbeslag være halvparten av tabellverdien. Hvis åsen kan rotere, se ETA på strongtie.no

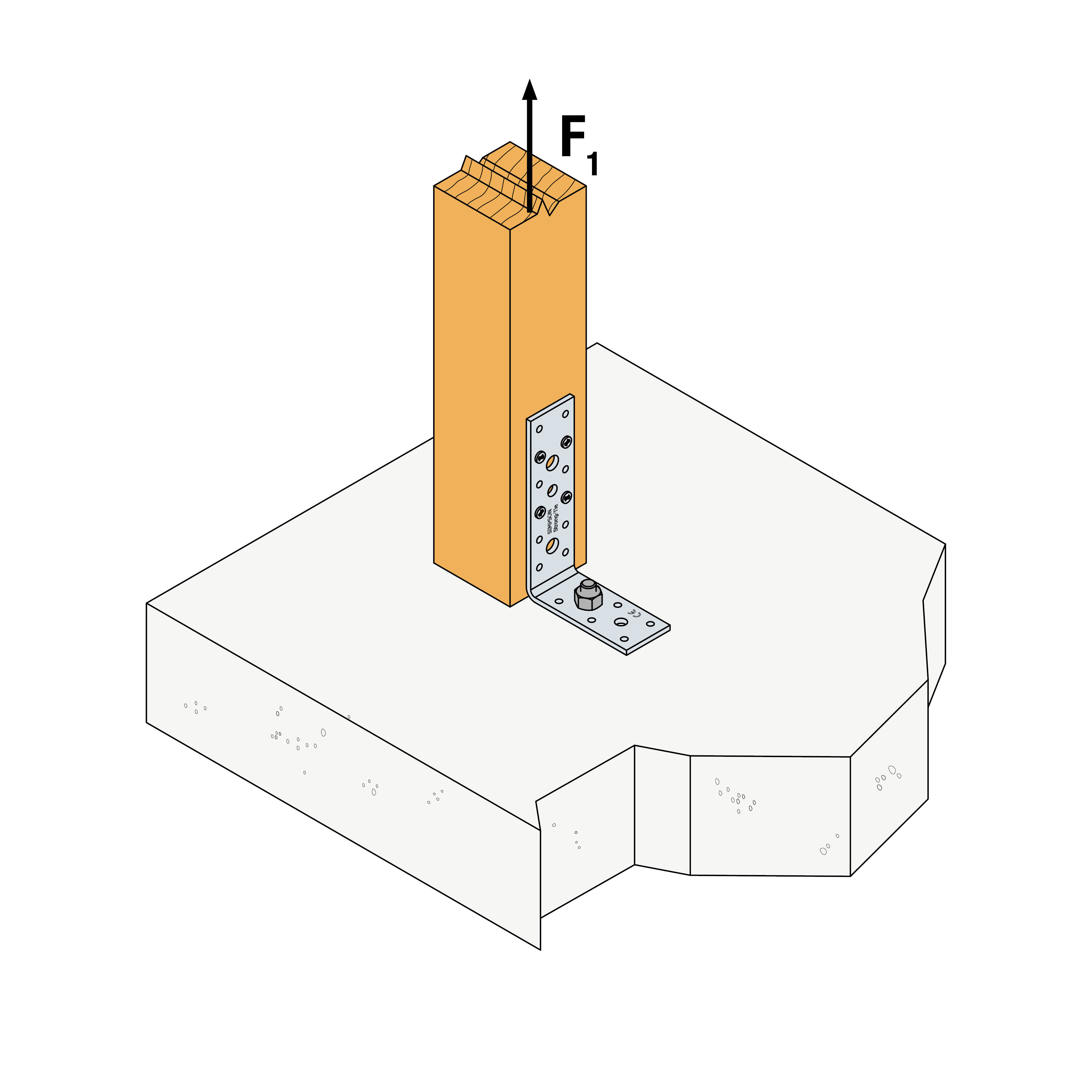

Karakteristisk bæreevne - Bjelke-søyle på betong
Dimensjoner
| Referanse | vinkelbeslag kapasitet | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| produkt capacities - tre to betong | ||||||||||
| antall of Fasteners | karakteristisk kapasitet - 2 angle brackets per connection - full nailing[kN] | |||||||||
| bjelke | flens B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4/5,k | ||||||
| antall | type | antall | type | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| AG40412 | 4 | CNA | 1 | M10 Bolt | min (10,5 ; 8,1/kmod) | 8,1/kmod | min (1,0 ; 1,0/kmod) | 1,0/kmod | min (4,3 x kmod^0,5 ; 2,9/kmod) | min (4,3 ; 2,9/kmod) |
| AG40414 | 4 | CNA | 1 | M10 Bolt | min (10,5 ; 8,1/kmod) | 8,1/kmod | min (1,0 ; 1,0/kmod) | 1,0/kmod | min (4,3 x kmod^0,5 ; 2,9/kmod) | min (4,3 ; 2,9/kmod) |
R4/5,k er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm. For andre verdier av b og e, se ETA.
Den karakteristiske forankringsstyrken for bolten skal være minst 10 kN og bolten skal være utstyrt med underlagsskive US60/60/6. Er boltens bæreevne mindre, skal bæreevnen av skjøten justeres forholdsmessig.
Montering
Montering
CAD og BIM-bibliotek
2D
AG40314
-
-
-
-
AG40412
-
-
-
-
AG40414
-
-
-
-
3D
AG40314
-
-
-
-
-
AG40412
-
-
-
-
-
AG40414
-
-
-
-
-
3D Simplified
AG40314
-
-
-
-
-
AG40412
-
-
-
-
-
AG40414
-
-
-
-
-
Nailing Pattern
AG40312
-
-
-
-
-
-
-
-
