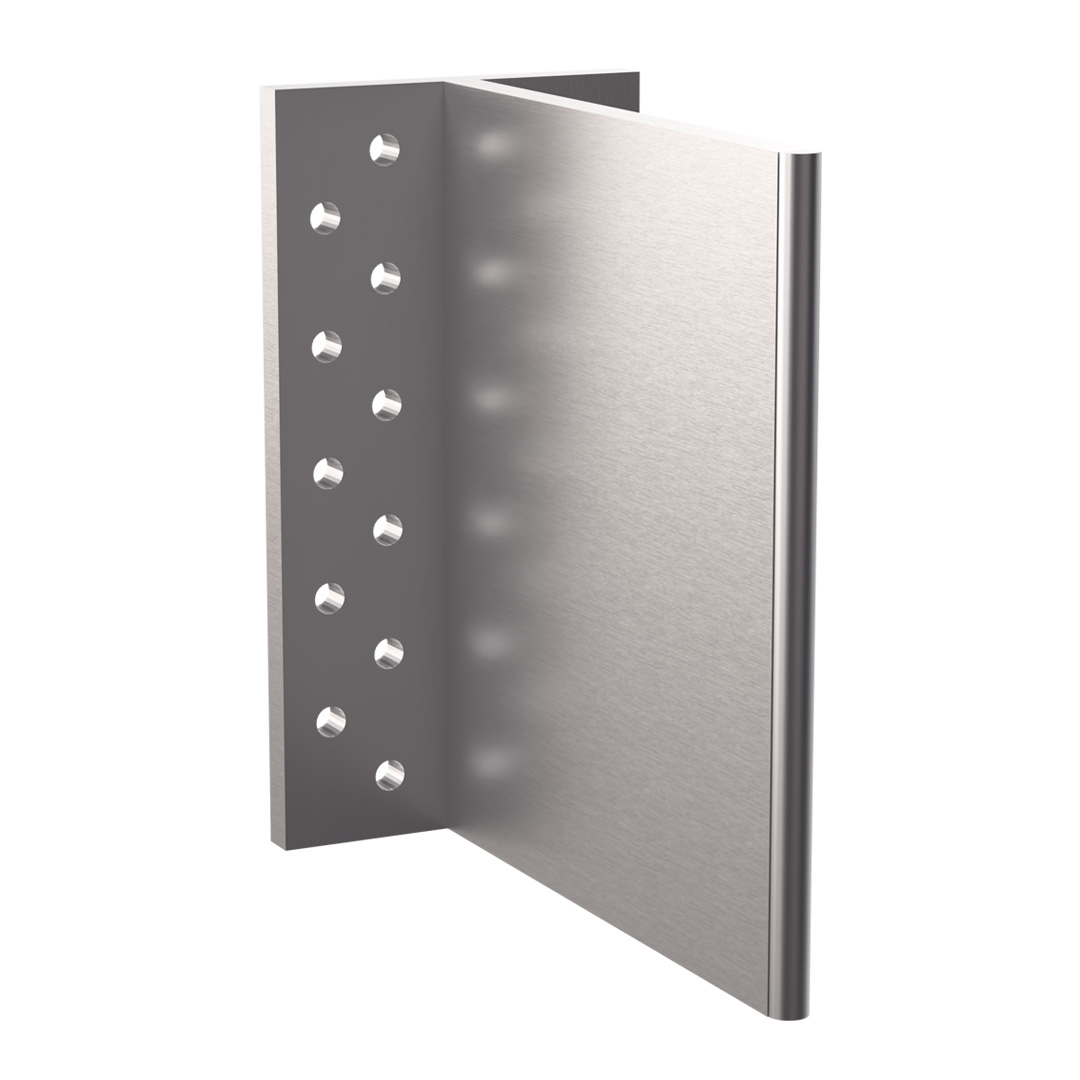

BTALU

Bjelkebærere

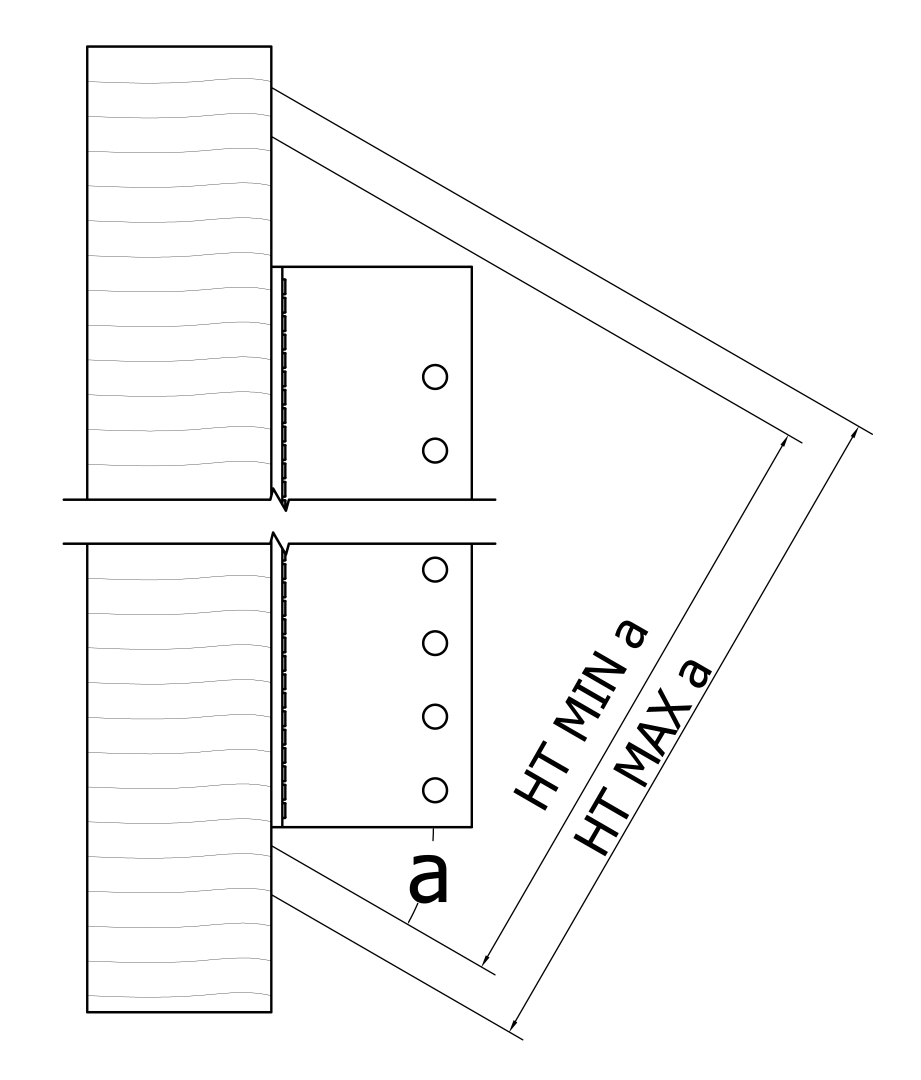

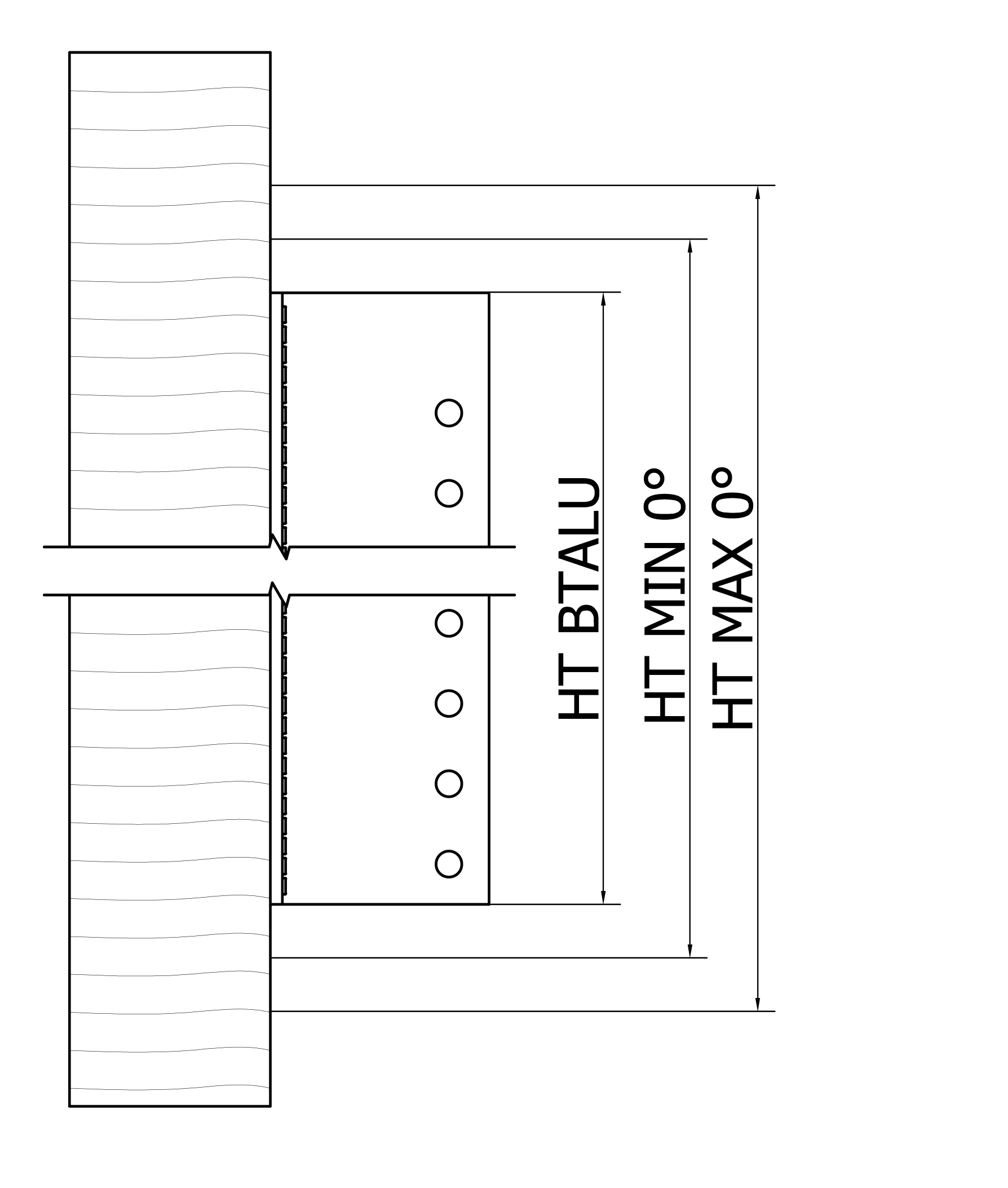

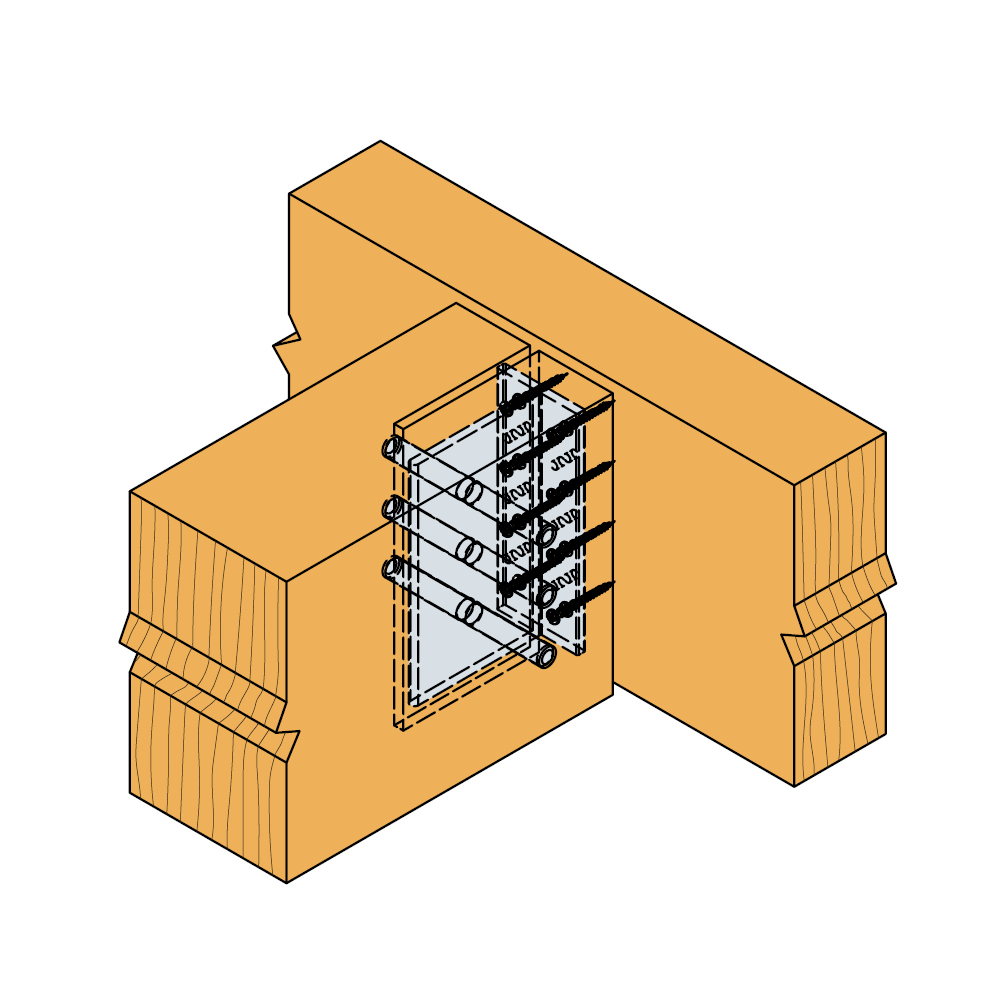

Bjelkebærerne BTALU brukes til skjulte bjelke-/søyleskjøter. Det kan lages skjøter med loddrett helling på opp til 45°. Til en aktuell bjelkehøyde velges beslaghøyde cirka 32 mm mindre enn denne.
I BTALU bjelkebærere, som er laget av aluminium, bores dorhull under monteringen. Dorhull bores først i sekundærbjelken, og hullene brukes som mal for boring av hull i aluminiumen.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

Brandmodstandsdygtig 30 min

Aluminium

Produktinformasjon

Bilder

Egenskaper

Materiale

Aluminium EN AW-6082 T6, i henhold til EN 755
Tykkelse: 6 mm

Fordeler

Enkel å montere
Høy bæreevne
Brannhemmende inntil 30 minutter. For ytterligere detaljer kontakt teknisk avdeling

Applikasjoner

Skjøter

Hovedbjelke: massivt tre, limtre
Sekundærbjelke: massivt tre, limtre

Bruksområder

Brukes til skjulte skjøter av bjelker i tre

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	Dimensjoner [mm]				Hull, HB
Art. nr.	A	B	C	t	Ø5
BTALU90	86	109	62	6	16
BTALU120	116	109	62	6	20
BTALU160	156	109	62	6	28
BTALU200	196	109	62	6	36
BTALU240	236	109	62	6	44
BTALU3000	3000	109	62	6	-

HB: Hovedbjelken / SB: Sekundærbjelken

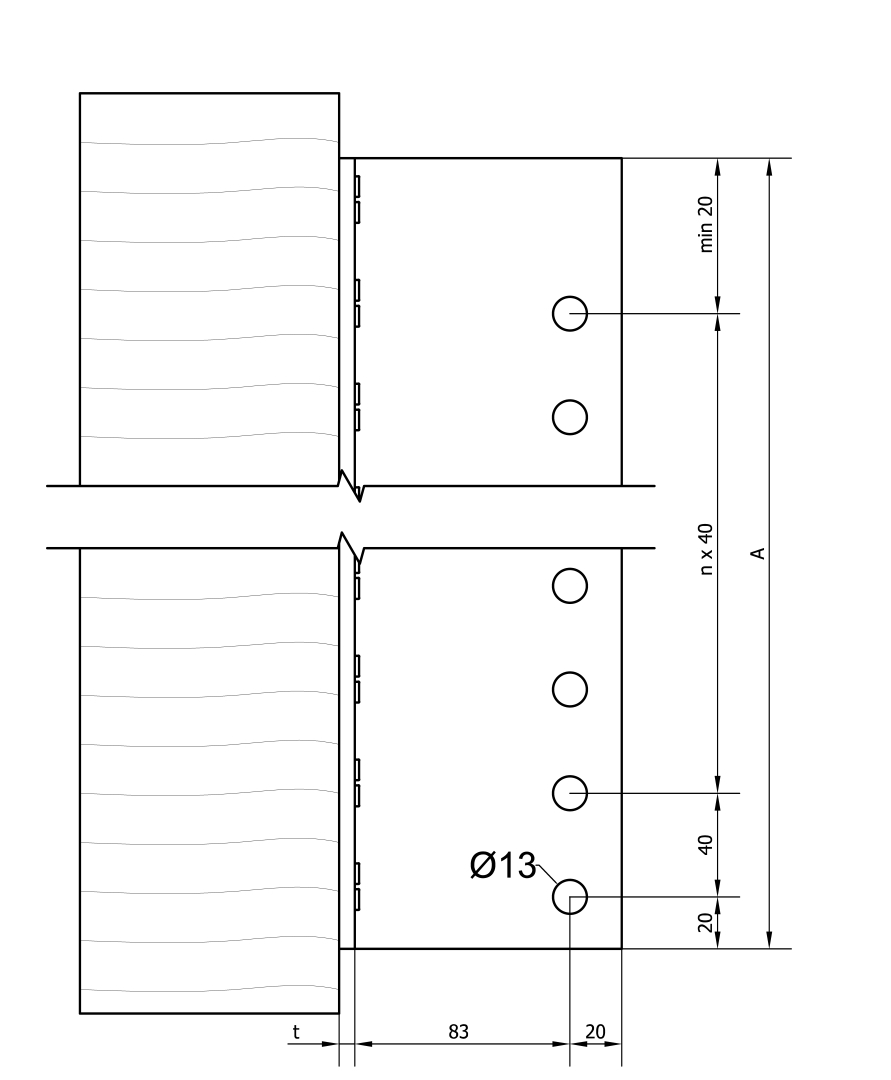

Dornhull skal bores i henhold til hulmønsteret i ETA-07/0245.

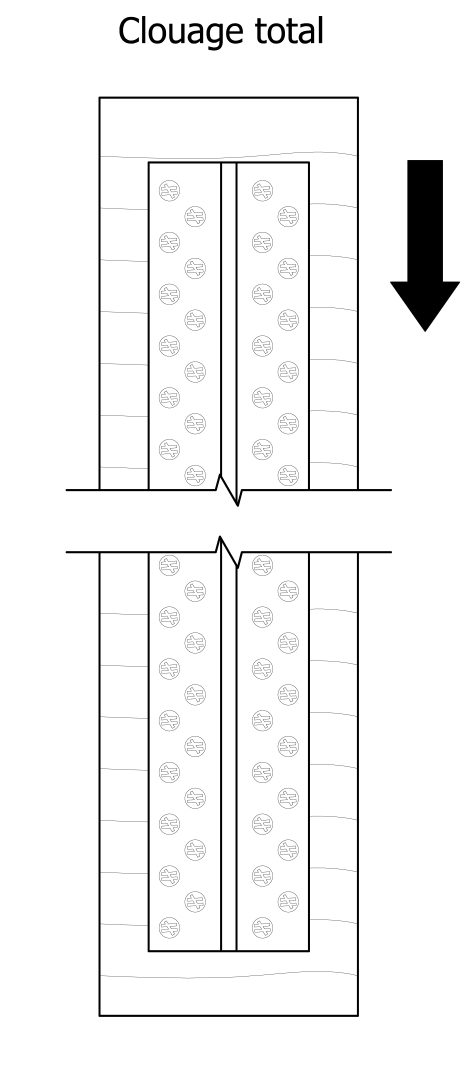

Karakteristisk bæreevne - Bjelke-bjelkesamling

Art. nr.	Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring [kN]
	Utspikring				R_1,k= R_2.k
	HB		SB		Lengden på doren [mm]
	Antall	Type	Antall	Type	60	80	100	120	140	160
BTALU90	16	CNA4.0x50	4	STD8	10.8	11.8	12.9	13.7	13.7	13.7
BTALU120	20	CNA4.0x50	3	STD12	17.3	18.2	19.4	20.7	22.3	23.9
BTALU160	28	CNA4.0x50	4	STD12	28	29.5	31.2	33.3	35.7	38.2
BTALU200	36	CNA4.0x50	5	STD12	39.8	41.9	44.3	47.2	50.4	53.9
BTALU240	44	CNA4.0x50	6	STD12	52.2	54.9	57.9	61.7	65.9	70.3

HB: Hovedbjelken / SB: Sekundærbjelken

Lengden av dybelen er lik bredden av sekundærbjelken.
Ved bjelker med vinkel β skal bæreevne verdiene ganges med faktoren.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Er kun nødvendig i samlinger med mindre enn 7 ståldybler i bjelken.

Karakteristisk bæreevne - Bjelke-bjelkesamling - R3.k og R4.k

Art. nr.	Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring [kN]
	Utspikring				Karakteristisk bæreevne [kN]
	HB		SB		R_3,k						R_4,k
	Antall	Type	Antall	Type	Lengden på doren [mm]
	Antall	Type	Antall	Type	60	80	100	120	140	160
BTALU90	16	CNA4.0x50	4	STD8	1.5	1.9	2.3	2.7	3.1	3.6	7.8
BTALU120	20	CNA4.0x50	3	STD12	2.2	2.9	3.5	4.2	4.8	5.6	9.8
BTALU160	28	CNA4.0x50	4	STD12	2.9	3.6	4.4	5.3	6.2	7	13.7
BTALU200	36	CNA4.0x50	5	STD12	3.5	4.4	5.4	6.4	7.4	8.4	17.6
BTALU240	44	CNA4.0x50	6	STD12	4.2	5.3	6.4	7.4	8.6	9.8	21.6

HB: Hovedbjelken / SB: Sekundærbjelken

Lengden av dybelen er lik bredden av sekundærbjelken.
Belastningskapasitet R_4,kgjelder for alle lengder ståldybler.

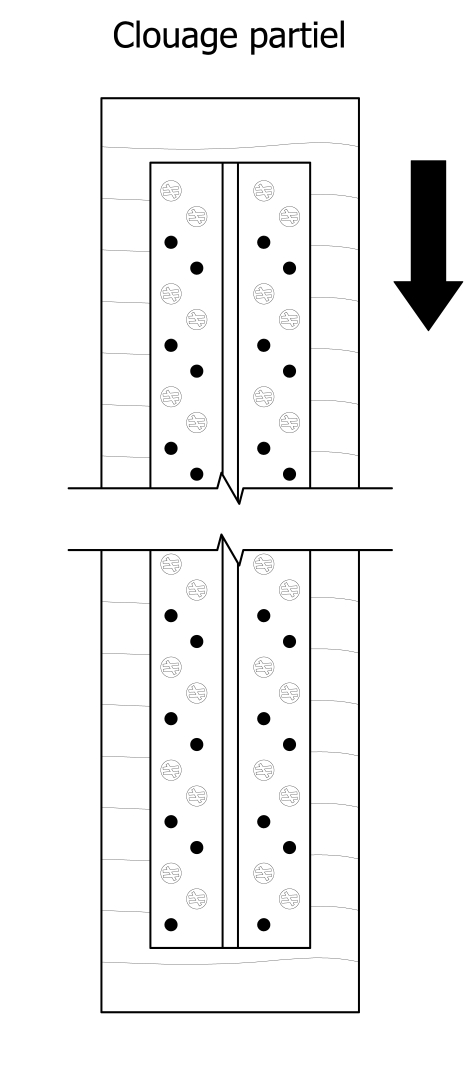

Karakteristisk bæreevne - Bjelke-søylesamling

Art. nr.	Karakteristisk bæreevne - Bjelke-søylesamling - Delvis utspikring
	Utspikring				Søyle bredd	Karakteristisk bæreevne [kN]
	HB		SB		Minimum	R_1,k= R_2.k
	Antall	Type	Antall	Type		Lengden på doren [mm]
	Antall	Type	Antall	Type		60	80	100	120	140	160
BTALU90	8	CNA4.0x50	4	STD8	96	9	9.9	10.9	11.6	11.6	11.6
BTALU120	12	CNA4.0x50	3	STD12	96	14.7	15.5	16.6	17.9	19.4	20.7
BTALU160	16	CNA4.0x50	4	STD12	96	23.2	24.4	26	27.9	30	32
BTALU200	20	CNA4.0x50	5	STD12	96	32.4	34.1	36.2	38.7	41.2	43.4
BTALU240	24	CNA4.0x50	6	STD12	96	42.1	44.3	46.8	49.7	52.3	53.2

HB: Hovedbjelken / SB: Sekundærbjelken

Lengden av dybelen er lik bredden av sekundærbjelken.
Ved bjelker med vinkel β skal bæreevne verdiene ganges med faktoren.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Er kun nødvendig i samlinger med mindre enn 7 ståldybler i bjelken.

Belastningskapasitet R_4,k gjelder for alle lengder ståldybler.
Belastningsverdiene i denne tabell gjelder også ved delvis spikring/skruing i bjelke-bjelke samlinger.

Karakteristisk bæreeevne - Bjelke-søylesamling - R3.k og R4.k

Art. nr.	Karakteristisk bæreevne - Bjelke-søylesamling - Delvis utspikring
	Utspikring				Søyle bredd	Karakteristisk bæreevne [kN]
	HB		SB		Minimum	R_3,k						R_4,k
	Antall	Type	Antall	Type		Lengden på doren [mm]
	Antall	Type	Antall	Type		60	80	100	120	140	160
BTALU90	8	CNA4.0x50	4	STD8	96	1.5	1.9	2.3	2.7	2.7	2.7	3.9
BTALU120	12	CNA4.0x50	3	STD12	96	2.2	2.9	3.5	4.2	4.8	5.6	5.9
BTALU160	16	CNA4.0x50	4	STD12	96	2.9	3.6	4.4	5.3	6.2	7	7.8
BTALU200	20	CNA4.0x50	5	STD12	96	3.5	4.4	5.4	6.4	7.4	8.4	9.8
BTALU240	24	CNA4.0x50	6	STD12	96	4.2	5.3	6.4	7.4	8.6	9.8	11.8

HB: Hovedbjelken / SB: Sekundærbjelken

Lengden av dybelen er lik bredden av sekundærbjelken.
Belastningskapasitet R_4,k gjelder for alle lengder ståldybler.

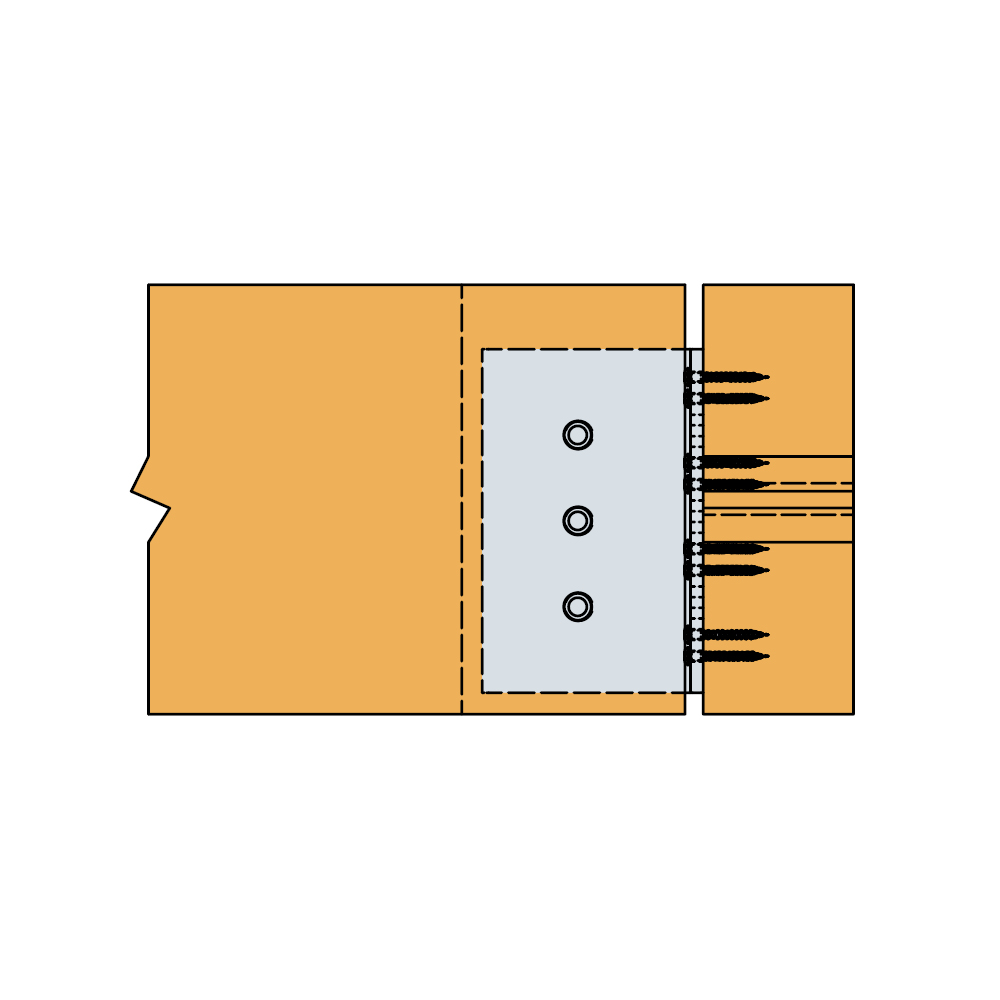

Montering

Innfesting

Ved montering til hovedbjelken/søylen brukes CNA4,0xℓ beslagspiker eller CSA5,0xℓ beslagskruer
I sekundærbjelken skjæres en slisse i endetreet på 7-8 mm, i tillegg til at det forbores for dor Ø8 eller Ø12 (bruk eventuelt boremaler). Avstand fra dorhull til kanten av bjelken skal være minst 36 mm for Ø12 dorne samt 25 mm for Ø8 dorne.

Monteringsveiledning

BTALU skjæres til den ønskede lengden (de karakteristiske verdiene gjelder for en maksimal høyde på 600 mm)
Sett fast BTALU i hovedbjelken med beslagspiker CNA4,0x50

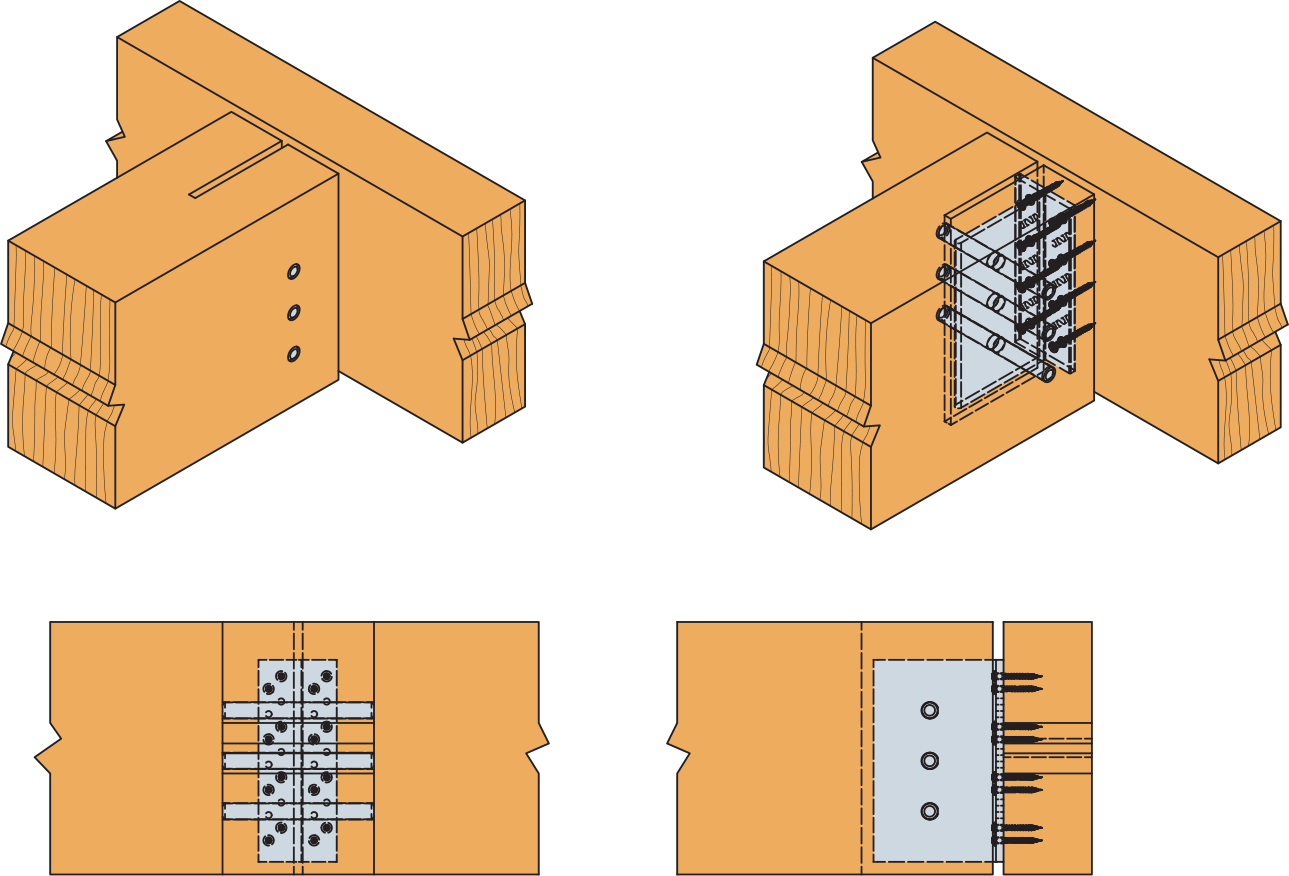

Slik gjør du:

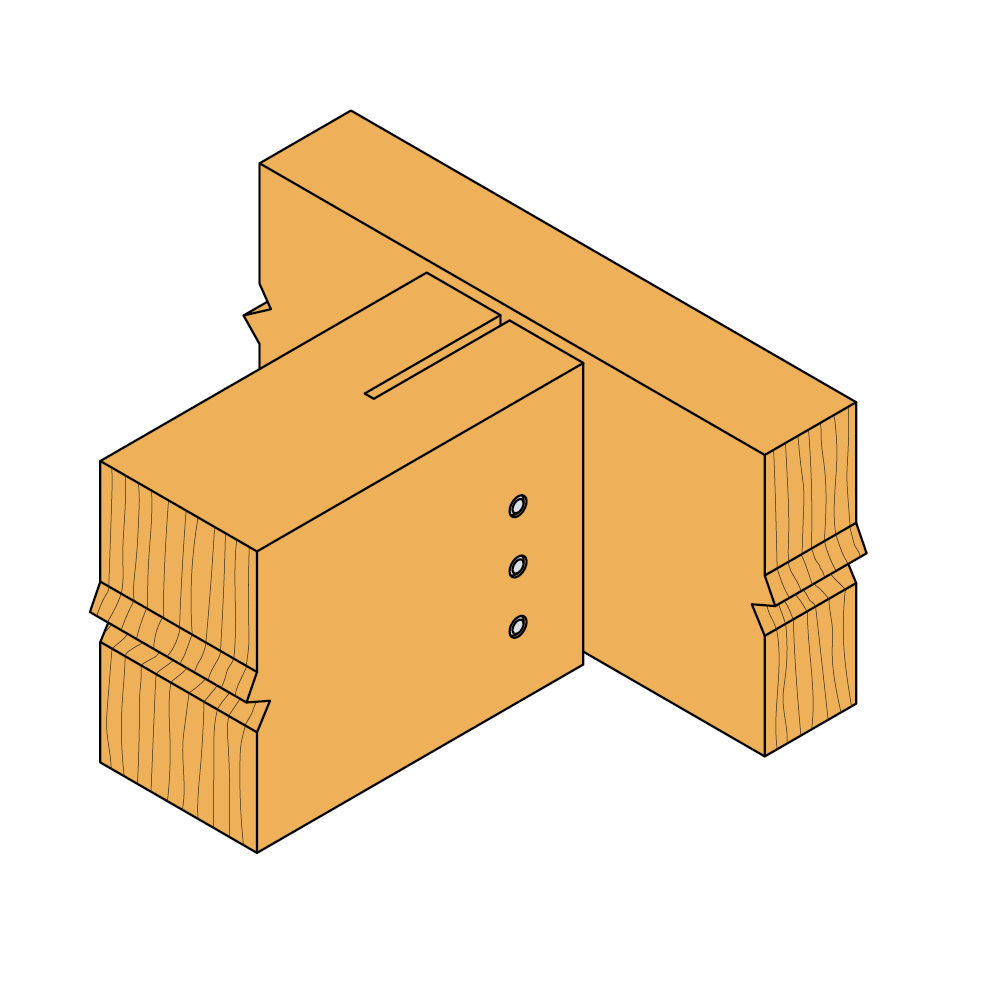

Gjør klart for bjelkebæreren ved å lage en slisse i sekundærbjelkens endetre
Dorhullene forbores, gjerne ved bruk av boremal (Ø8 eller Ø12)
Monter bjelkebæreren på søylen eller bjelken med CNA beslagspiker eller CSA beslagskruer
Det brukes dorer med d = 12 mm (bjelkebærer 90 dog d = 8 mm). Dorenes lengde tilpasses bjelkebredden
Plasser den øverste doren i sekundærbjelken, mens den fortsatt ligger på bakken

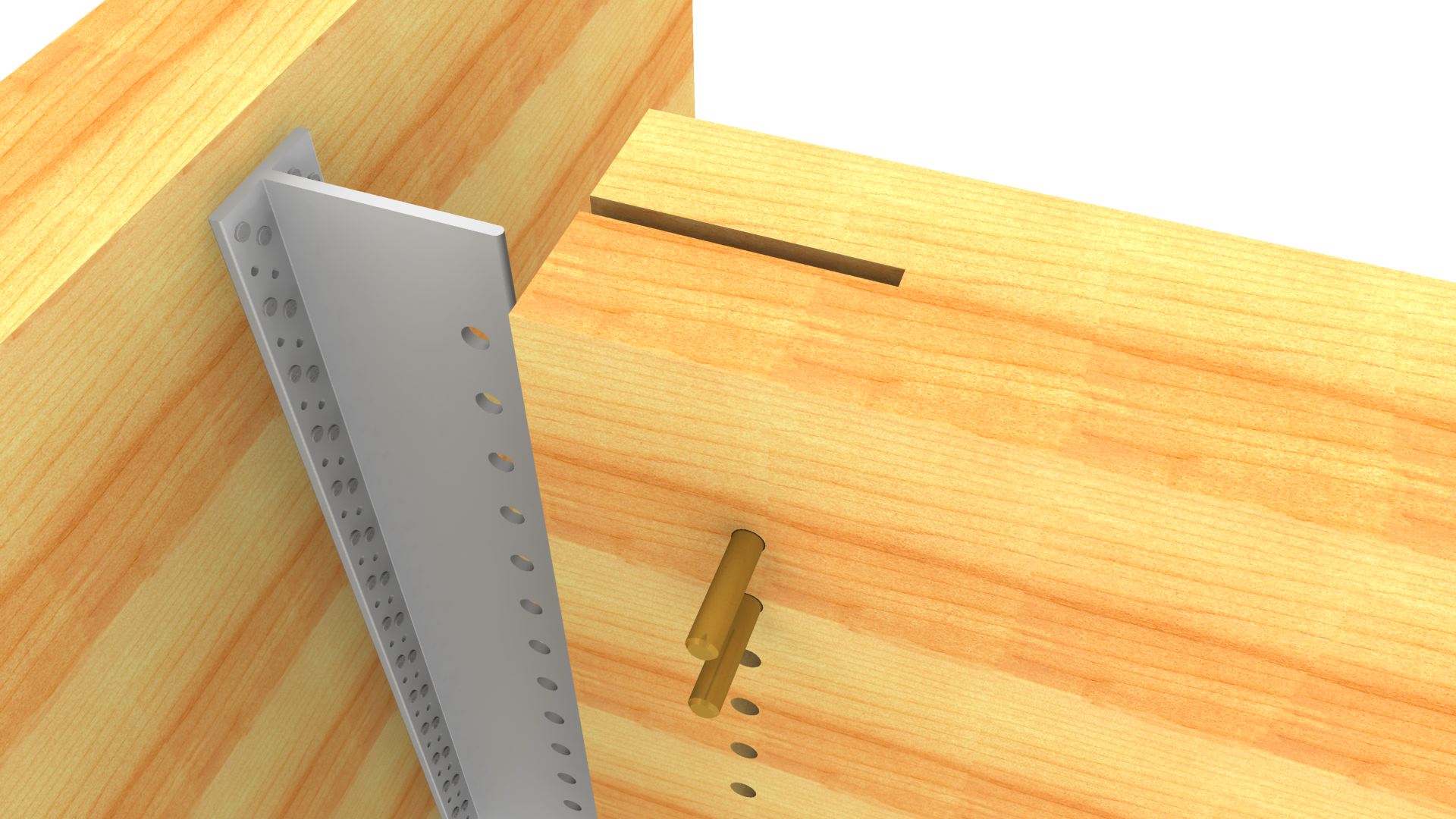

Heng opp sekundærbjelken i monteringsslissen i beslaget
De siste dorene slås i
