CSA-S

Syrefast beslagskrue

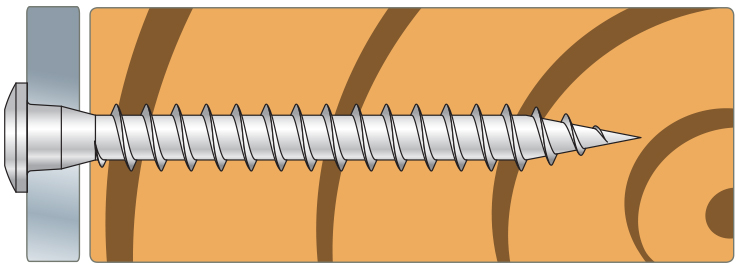

CSA beslagskrue er spesielt utformet for å feste bygningsbeslag til tre.

Det koniske hodet sikrer full kontakt med beslaget, og bidrar til å øke overføring av krefter. Dermed oppnås en sterkere forbindelse med større tverrsnitt m.h.t bæreevne enn de vanlige skruer. Torx sporet hodet gir maksimal kraftoverføring under innskruing.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
EPD
EPD
Severe
Severe
A4 rustfri syrefast
A4 rustfri syrefast
Anvendelsesklasse 3
Anvendelsesklasse 3
Fastener Designer
Fastener Designer
CSA-S Main Image.jpg

Produktinformasjon

Bilder

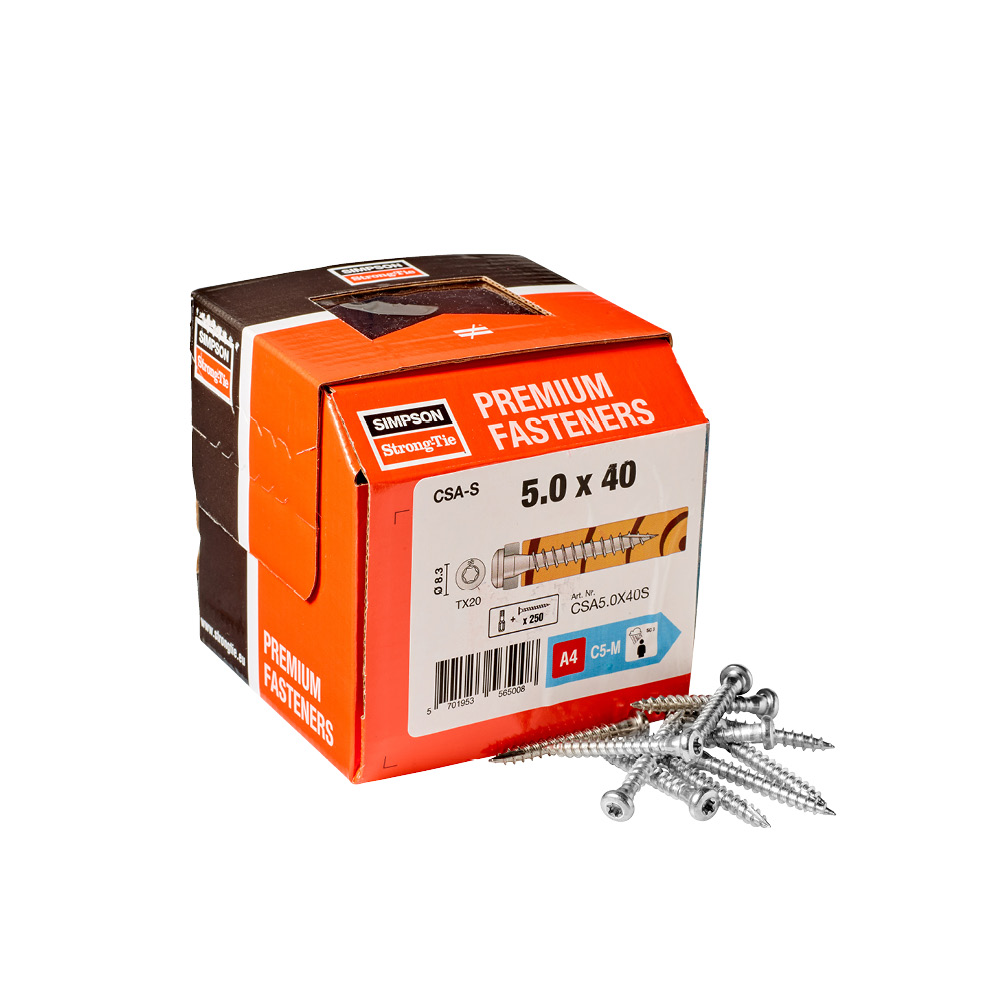

CSA-S Prod image.jpg
Skjøt med trelekter

Egenskaper

Materiale

  • Stålkvalitet:
    Syrefast stål A4 1.4401 ihht. EN 10088 el. tilsv. (AISI 316)
  • Korrosjonsbeskyttelse:
    Rustfritt syrefast -  A4

Fordeler

  • Syrefast utførelse
  • Optimalisert gjenge for rask innskruing
  • Reduserer faren for sprekkdannelser

Applikasjoner

Skjøter

  • Hovedbjelke/sekunderbjelke: massivt tre, komposittbjelker, limt laminert tre

Bruksområder

  • Montering av rustfrie/syrefaste vinkelbeslag
  • Rustfrie/syrefaste bjelkesko
  • I klima med særlige krav til korrosjonsbestandighet, f.eks. til trykkimpregnert virke og nært sjø

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
Dimensjoner
ReferanseFasteners dimensjonerskrue Loads
annetproduktdimensjoner[mm]produkt characteristic capacities - tre to tre C24[kN]Characteristic capacities - tre C24 acc to ETA-04/0013[kN]
NOB nr.antall/eskevekt[kg]L[mm]lg[mm]d₁[mm]d[mm]dₕ[mm]bit[mm]Characteristic lateral capacities Rlat,k/material thicknes[kN]Rₐₓ.ₖ[kN]
1,2 mm1,5 til 2,0 mm2,5 to 4,0 mm
CSA5.0X25S41467804250.00.00225193.154.858.3T-201.51.51.4Yes
CSA5.0X35S41467846250.00.00435293.154.858.3T-2021.92.1Yes
CSA5.0X40S41467879250.00.00440343.154.858.3T-202.32.22.5Yes

Karakteristisk bæreevne

Referanseskrue Loads
Characteristic capacities - tre C24 acc to ETA-04/0013[kN]
Rₗₐₜ,ₖ
CSA5.0X25S1.49
CSA5.0X35S1.99
CSA5.0X40S2.25

Kapasiteter er angitt for 2 mm stålplate tykkelse og trevirke i kvaliet C24. For å finne kapasiteten til andre stål tykkelser og trevirkes kvaliteter, henvises det til ETA-04/0013.

Sertifiseringer

Ytelseserklæring (DoP)

uk-dop-e04-0013-05-s.pdf
product.doc.history.show
uk-dop-e04-0013-04-2.pdf
uk-dop-e04-0013-issue-3.pdf
61b36c01d23dfd50c55099238874d4bb932d415e-pdf.pdf
6ae71d66065c62d6d92c8333bd8bac013389c08a.pdf
se-dop-e04-0013-05-s.pdf
product.doc.history.show
se-dop-e04-0013-04-2.pdf
se-dop-e04-0013-issue-3.pdf
5e536282fc077af235eaf33190a5ae2d622ff086-pdf.pdf
ebf177aca02b56102a46928f6686c0fa12b6bafd.pdf

Europeisk teknisk vurdering (ETA)

eta040013-sst-cna-csa-r3-2019.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Relaterte produkter

Nedlastinger

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    I denne tekniske katalogen finner du generell informasjon, karakteristiske parametere samt lastekapasiteter for C24 massiv tre, GL24h limtre, CLT, stål til tre og plater til tre, for vårt Solid-Drive utvalg av konstruksjonsskruer.
