ABR-S

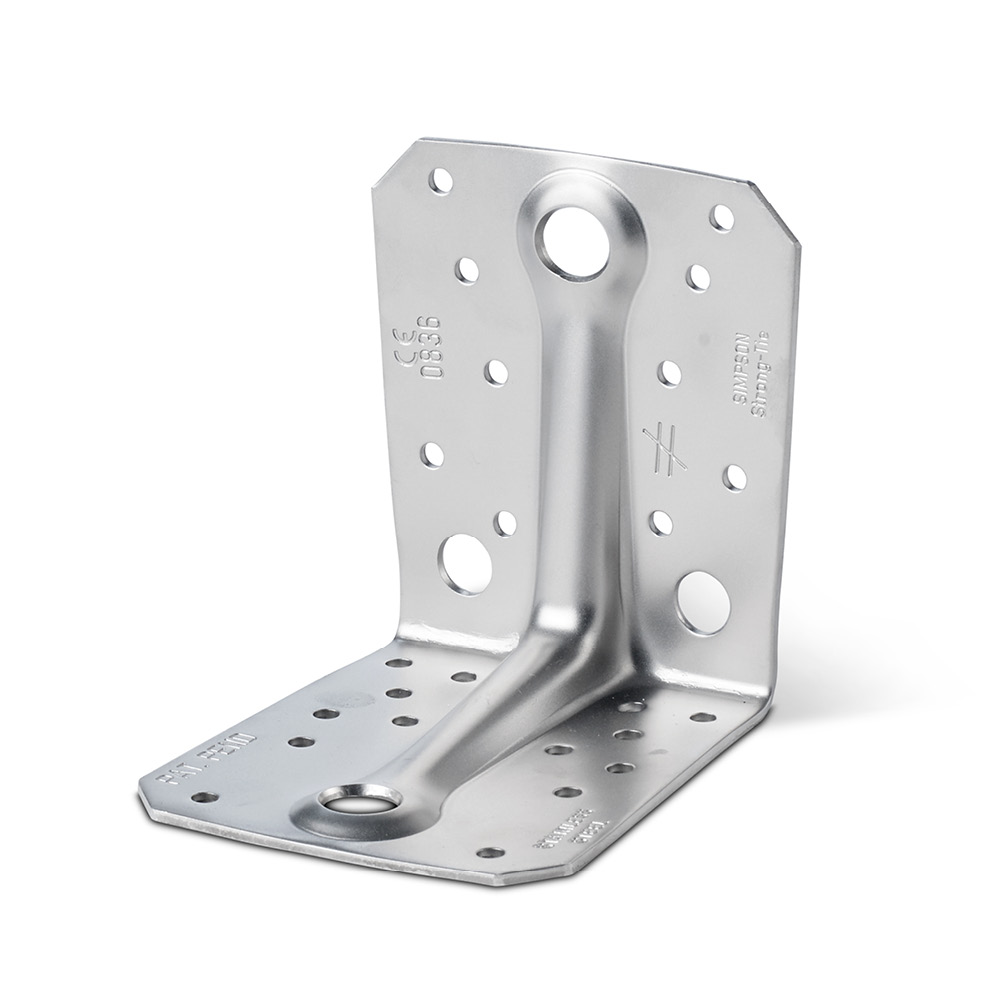

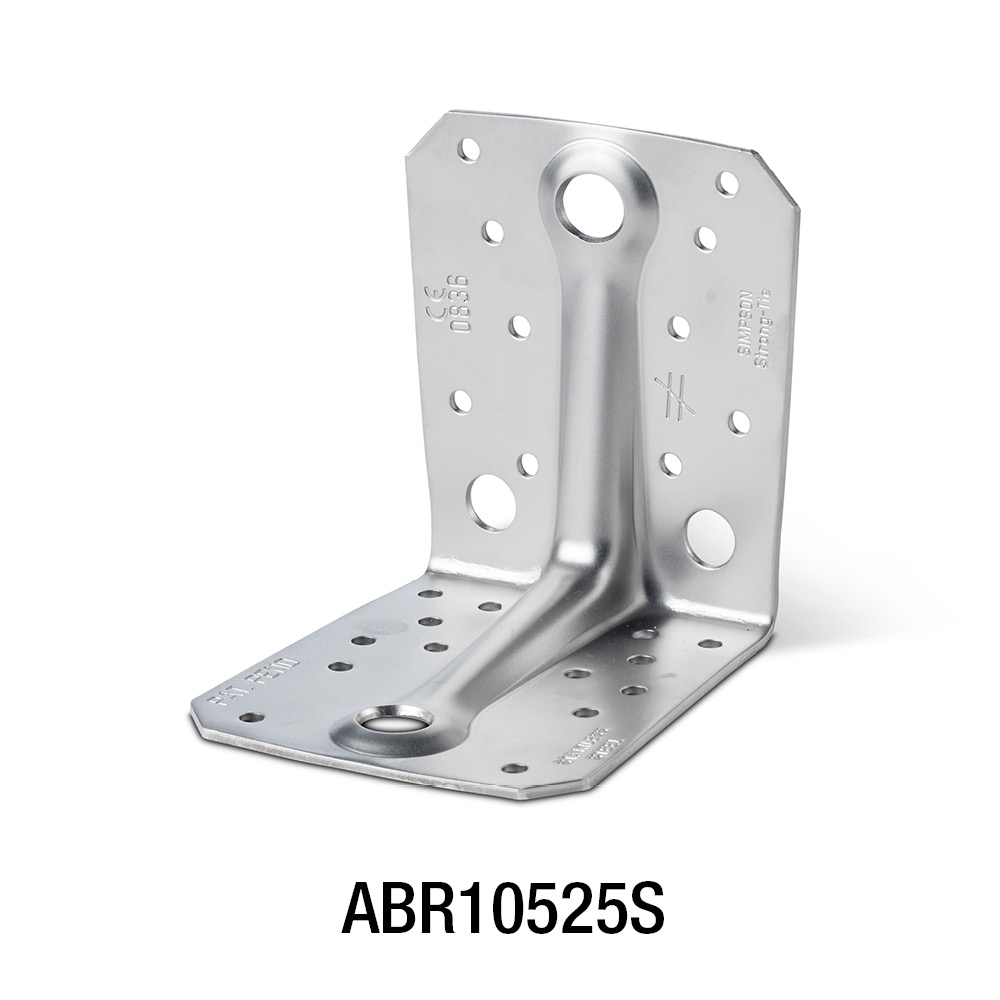

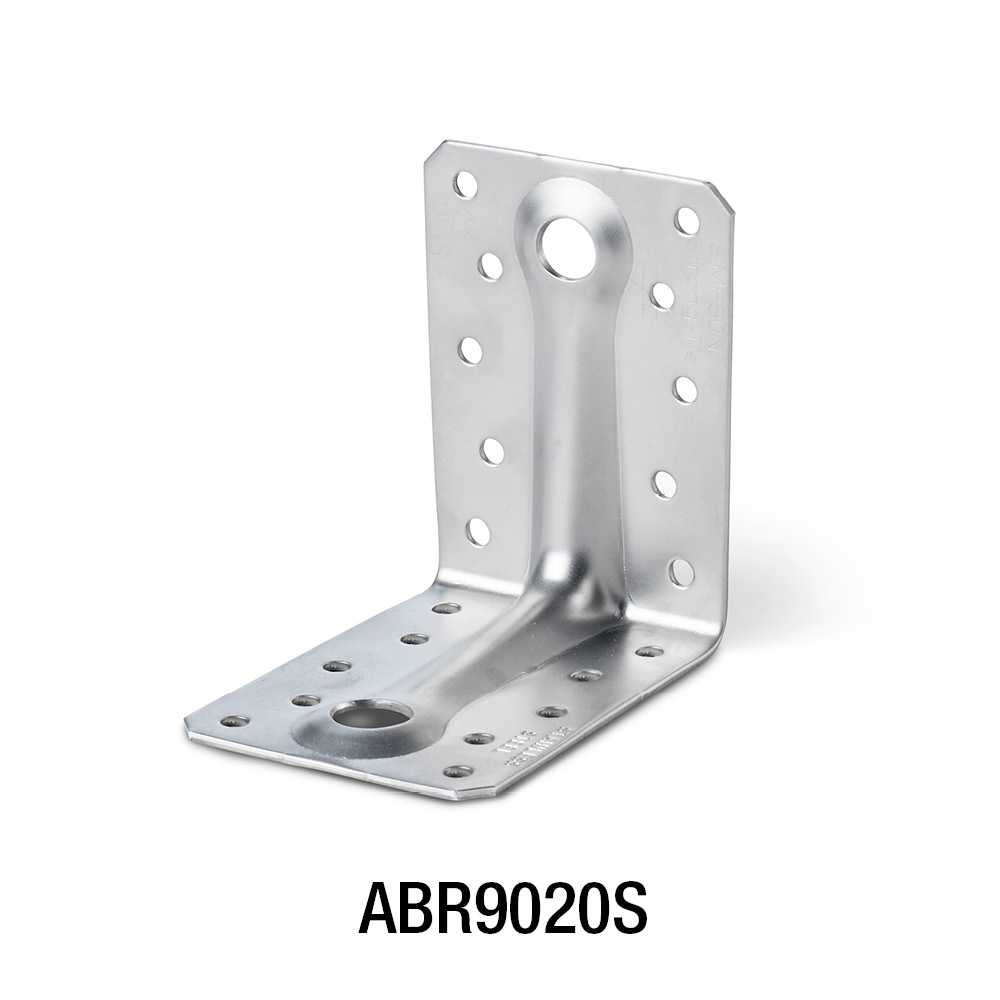

Syrefaste vinkelbeslag med ribbe (7015S 9020S 10525S)
Syrefaste ABR vinkelbeslag brukes til skjøter i bærende trekonstruksjoner.
Beslagene er utstyrt med en kraftig ribbeforsterkning.

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

A4 rustfri syrefast

Severe
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Rustfritt stål som 1.4404 i henhold til EN 10088, eller lignende kvalitet - Korrosjonsbeskyttelse:
Rustfri/syrefast - A4
Fordeler
- Rustfri utgave
- Kraftig vinkelbeslag til bærende konstruksjoner
Applikasjoner
Skjøter
- Tre-tre skjøter
Bruksområder
- Brukes ved tre-tre skjøter
- Brukes der det stilles særlige krav til korrosjonsbestandighet, for eksempel i forbindelse med trykkimpregnert treverk
Tekniske data
Karakteristisk bæreevne - Bjelke-bjelkesamling - Maks utspikring
Art. nr. | Karakteristisk bæreevne - Tre-Tresamling - Maks utspikring | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne - Bjelke-bjelkesamling - Maks utspikring [kN] | ||||||||||
Flik A | Flik B | R1.k | R2/3.k | R4/5.k | |||||||
Antall | Antall | CNA4.0x35S | CNA4.0x40S | CNA4.0x60S | CNA4.0x35S | CNA4.0x40S | CNA4.0x60S | CNA4.0x35S | CNA4.0x40S | CNA4.0x60S | |
ABR7015S | 6 | 8 | 5.2 | 6.1 | - | 6.7 | 7.3 | - | 4.2 /kmod^0,3 | 4.8 /kmod^0,3 | - |
ABR9020S | 8 | 10 | 9.7 | 10.8 | 14.9 | 9.4 | 10.3 | 13 | 4.6 /kmod^0,7 | 4.9 /kmod^0,7 | 5.8 /kmod^0,6 |
ABR10525S | 10 | 14 | 12.7 | 17.2 | 29.5 | 10.7 | 12.2 | 19.7 | 10.6/kmod^0,2 | 11.5 /kmod^0,4 | 13.1 /kmod^0,8 |
R4/5 er bestemt for bjælkebredde b = 75 mm og ekscentricitet e = 130 mm
Kombineret last:
Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring
Art. nr. | Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring [kN] | ||||||||||
Flik A | Flik B | R1,k | R2/3,k | R4,k = R5,k | |||||||
Antall | Antall | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | CNA4.0x35 | CNA4.0x40S | CNA4.0x60S | |
ABR9020S | 4 | 6 | 4.9 | 5.9 | 9.8 | 5.9 | 6.4 | 8.1 | 4.6 /kmod^0,6 | 4.8 /kmod^0,7 | 5.8/kmod^0.6 |
ABR10525S | 6 | 6 | 4.8 | 5.7 | 9.5 | 9.7 | 10.6 | 14.3 | Refer to ETA-06/0106 | Refer to ETA-06/0106 | Refer to ETA-06/0106 |
R4/5 er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm
Montering
Montering
Innfesting
Til innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer (merk at bæreevnen reduseres ved bruk av rustfrie CSA beslagskruer).
Teknisk informasjon
To vinkelbeslag per skjøt
Vinkelbeslagene forutsettes satt rett overfor hverandre.
- F1 Løftende kraft som virker midt i åsen.
- F2 og F3 Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
- F4 og F5 Tverrgående kraft som virker midt på vinkelbeslagene i bjelkens retning i høyden (e) over bjelken.
Ett vinkelbeslag per skjøt
- F1 Løftende kraft som virker i vinkelbeslagets sentrale akse, men i en avstand (f) fra vinkelbeslagets vertikale flik. Hvis åsen er hindret i å rotere, vil bæreevneverdien være halvparten av bæreevnen for en skjøt med to vinkelbeslag.
- F2 og F3 Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
- F4 Tverrgående kraft som virker i bjelkeretningen midt på vinkelbeslaget. Virker inn mot vinkelbeslaget i høyden (e) over bjelken.
- F5 Tverrgående kraft som virker i bjelkeretningen midt på vinkelbeslaget. Virker bort fra vinkelbeslaget i høyden (e) over bjelken.
