CNA-S

Syrefast Beslagspiker

Syrefast CNA kamspiker er spesielt utviklet til å sette fast stålbeslag på tre. Forkammingen øker uttrekksbæreevnen i tre mye, sammenlignet med en glatt spiker. Hodets form er utformet slik at det passer perfekt i beslag.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Anvendelsesklasse 3
Anvendelsesklasse 3
A4 rustfri syrefast
A4 rustfri syrefast
EPD
EPD
Severe
Severe
Fastener Designer
Fastener Designer

Produktinformasjon

Bilder

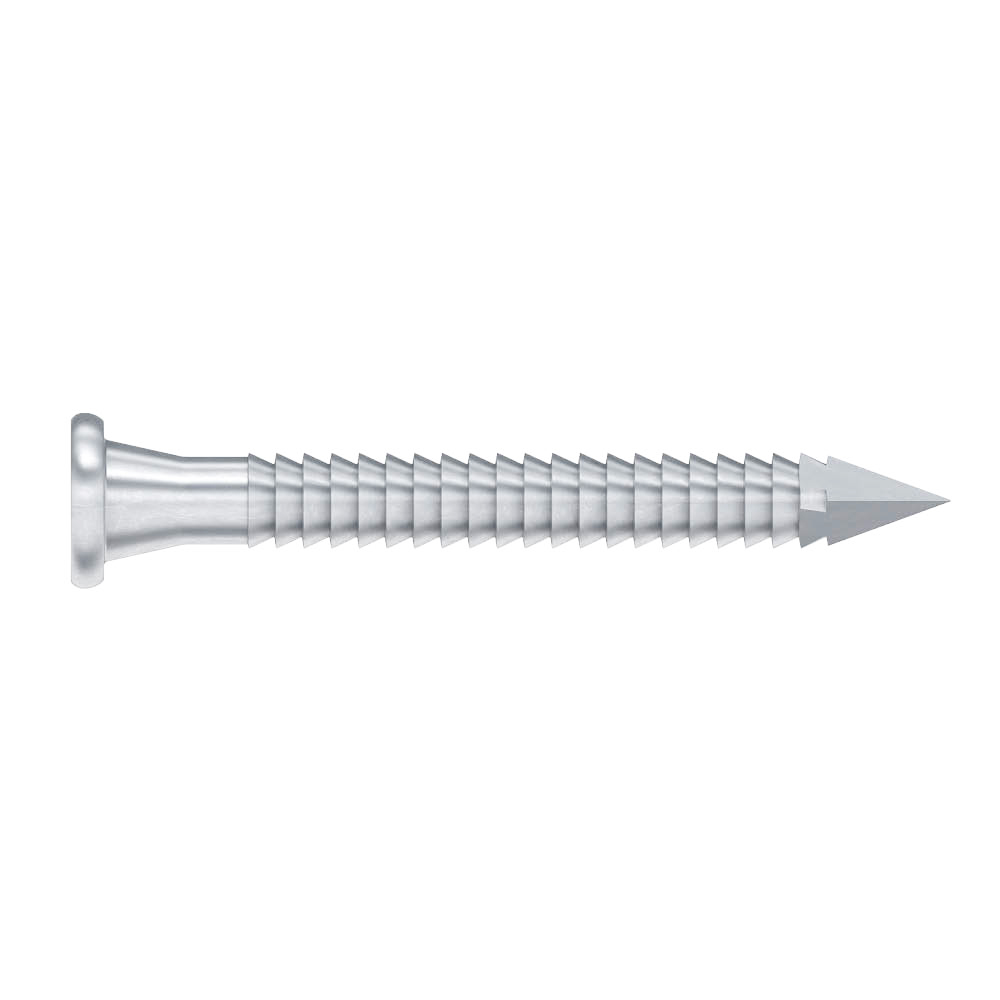

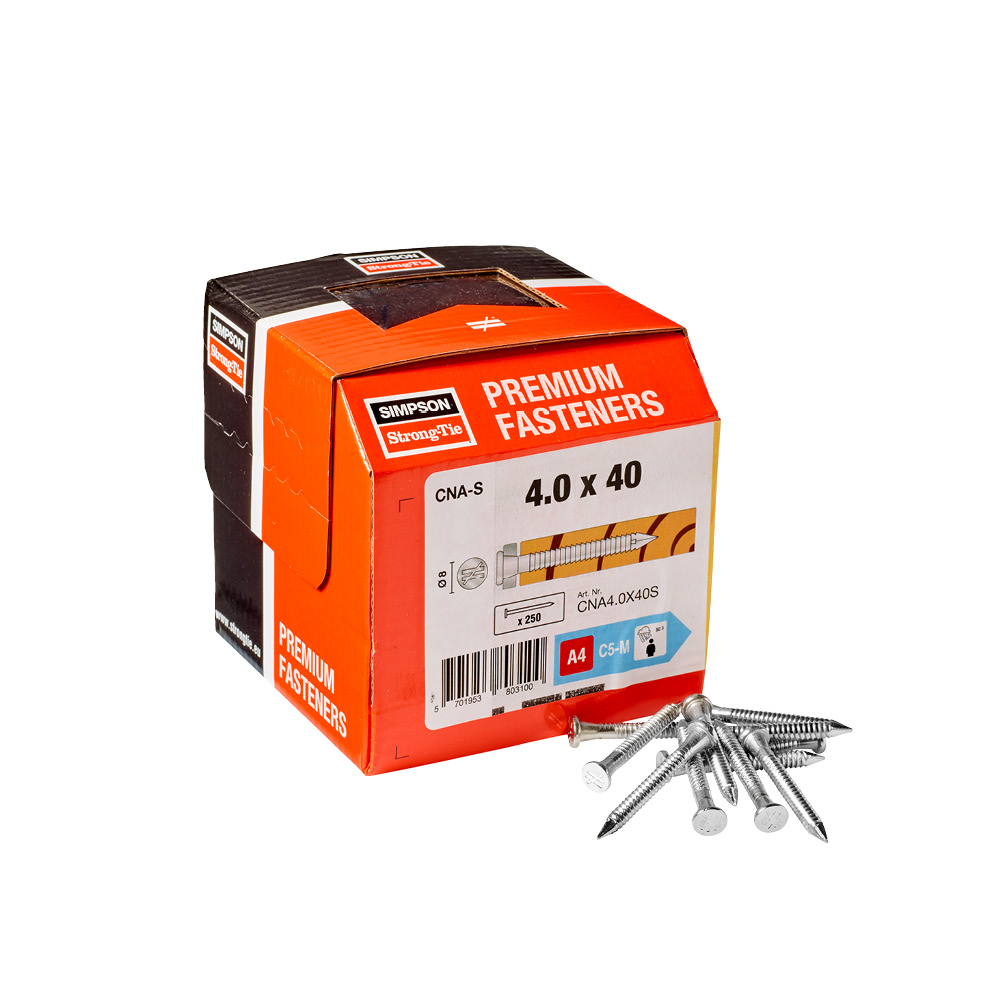

CNA-S Prod image.jpg
CNA-S Photo Gallery 1.jpg

Egenskaper

Materiale

  • Stålkvalitet:
    Syerfast stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet (AISI 316)
  • Korrosjonsbeskyttelse:
    Syrefast – A4

Fordeler

  • Syrefast utgave

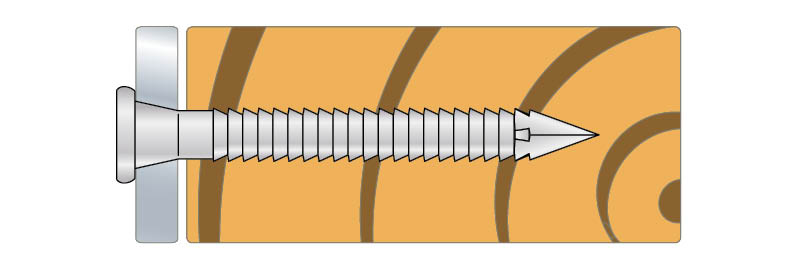

  • Den koniske formen under hodet sikrer at spikeren er i full kontakt med hullet i beslaget
  • Høy utrekkskapasitet

Applikasjoner

Skjøter

  • Hovedbjelke/sekundærbjelke: massivt tre, komposittbjelker, limt laminert tre.

Bruksområder

  • Brukes der det stilles særlige krav til korrosjonsbestandighet, for eksempel i forbindelse med trykkimpregnert tre og nært sjø

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
ReferanseFasteners dimensjoner[mm]
annetproduktdimensjoner[mm]
NOB nr.antall/eskevekt[kg]L[mm]d[mm]dh[mm]ht[mm]
CNA4.0X40S42671523250.00.00440481.5
CNA4.0X50S42431041250.00.00550481.5
CNA4.0X60S42671538250.00.00760481.5



Performance Values - ETA-04/0013

Referansespiker loads
Characteristic Lateral Capacities Rlat,k / Material tykkelse[kN]Characteristic Axial kapasitet Rax,k[kN]
1,2 mm1,5 - 2,0 mm2,5 - 4,0 mm
CNA4.0X40S1.91.91.80.7
CNA4.0X50S2.22.22.21
CNA4.0X60S2.42.42.41.2

Kapasitet er for 2 mm tykke stålplater i trevirke C24. Vennligst referer til ETA-04/0013 for kapsiteter i andre kvaliteter.

(1)   Performance values based upon timber density of 350 kg/m3

Sertifiseringer

Ytelseserklæring (DoP)

se-dop-e04-0013-05-s.pdf
product.doc.history.show
se-dop-e04-0013-04-2.pdf
se-dop-e04-0013-issue-3.pdf
5e536282fc077af235eaf33190a5ae2d622ff086-pdf.pdf
ebf177aca02b56102a46928f6686c0fa12b6bafd.pdf
uk-dop-e04-0013-05-s.pdf
product.doc.history.show
uk-dop-e04-0013-04-2.pdf
uk-dop-e04-0013-issue-3.pdf
61b36c01d23dfd50c55099238874d4bb932d415e-pdf.pdf
6ae71d66065c62d6d92c8333bd8bac013389c08a.pdf

Europeisk teknisk vurdering (ETA)

eta040013-sst-cna-csa-r3-2019.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-nails

Relaterte produkter

Nedlastinger

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    I denne tekniske katalogen finner du generell informasjon, karakteristiske parametere samt lastekapasiteter for C24 massiv tre, GL24h limtre, CLT, stål til tre og plater til tre, for vårt Solid-Drive utvalg av konstruksjonsskruer.

CAD og BIM-bibliotek

2D

CNA4.0X40S

CNA4.0X50S

CNA4.0X60S

3D

CNA4.0X40S

CNA4.0X50S

CNA4.0X60S

ZIP-pakker
