ABR
Vinkelbeslag med kantforsterkninger

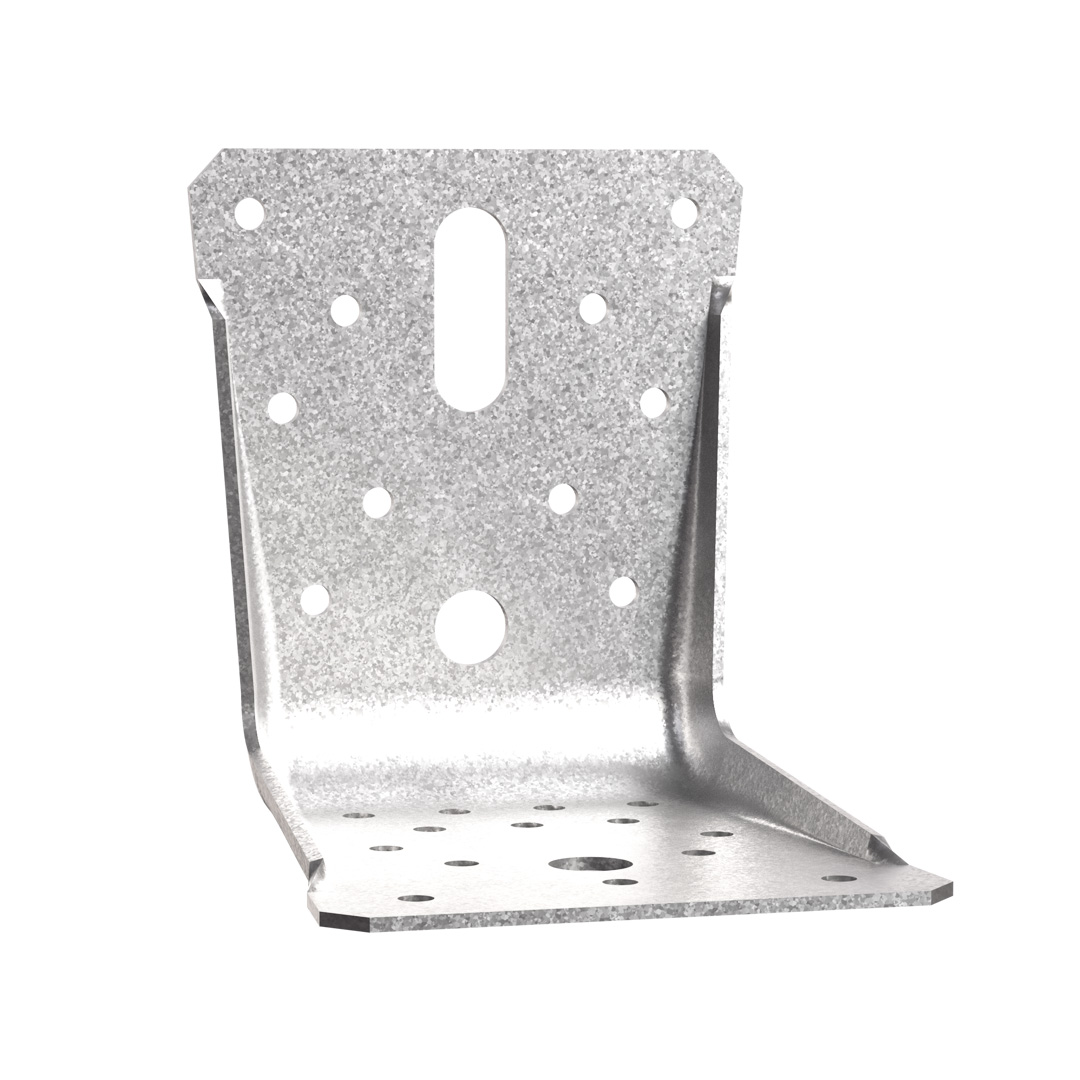

ABR9015 og ABR100 vinkelbeslag brukes til skjøter i bærende trekonstruksjoner.
Beslagene er utstyrt med kraftige ribbeforsterkninger.

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Indoor

Electrogalvanized steel Z275
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346 - Korrosjonsbeskyttelse:
275 g/m2 på begge sider - i henhold til en sinklagstykkelse på ca. 20 μm
Fordeler
- Vinkel med kantforsterkning - sterk og materialbesparende
- Mindre materialforbruk - lavere produksjonsomkostninger, mer miljøvennlig
- Optimal materialutnyttelse
Applikasjoner
Skjøter
- Tre-tre skjøter
Bruksområder
- Brukes til skjøter i bærende trekonstruksjoner
- Brukes til skjøter på betong festet med M10 bolter
Tekniske data

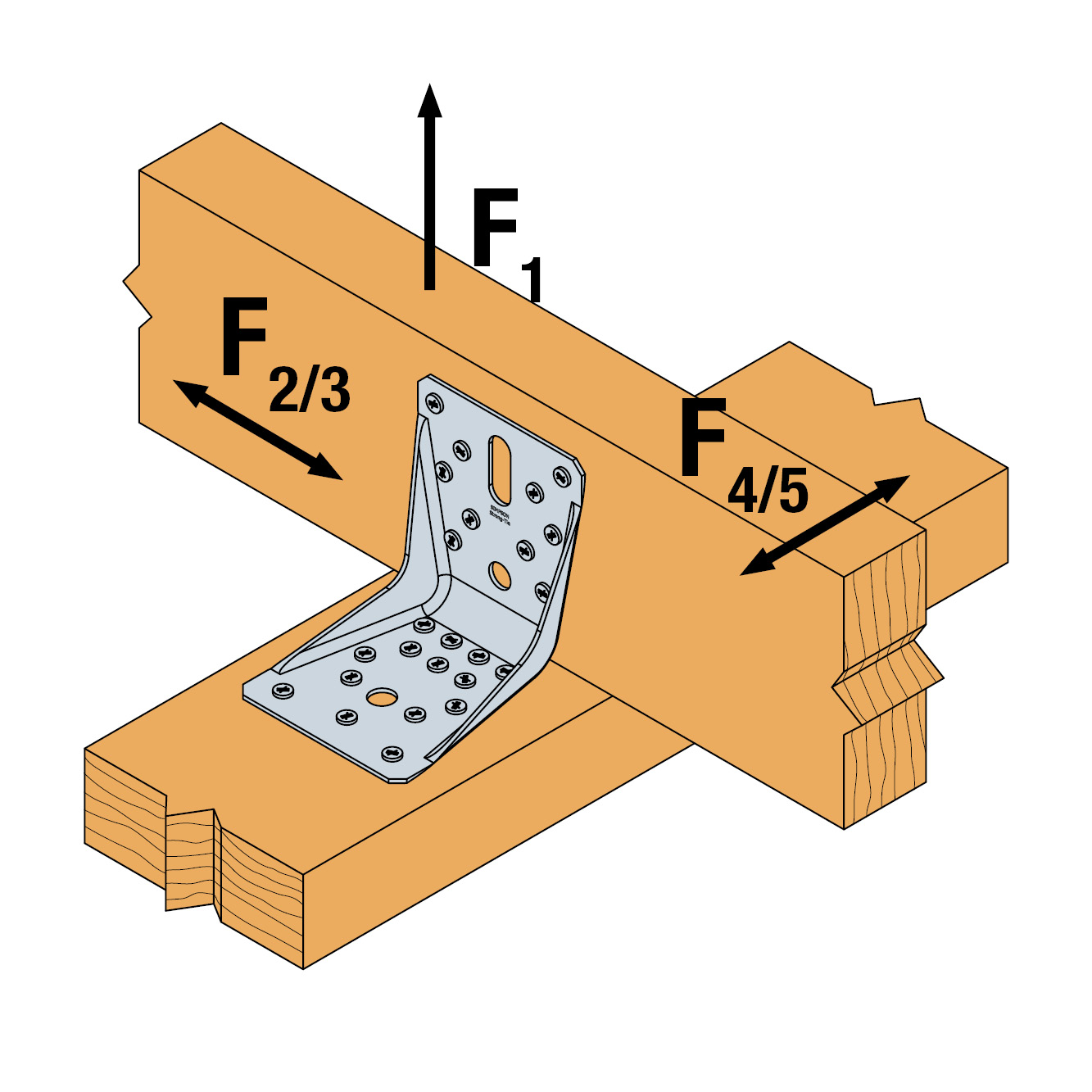

Karakteristisk bæreevne - Bjelke-bjelkesamling - 2 vinkelbeslag pr. samling
Art. nr. | Karakteristisk bæreevne - Tre-Tresamling - Full utspikring | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | |||||||||||||
Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5.k(1) | ||||||||||
Antall | Antall |
CNA 4.0x35 |
CNA 4.0x40 |
CNA 4.0x60 |
CSA 5.0x40 |
CNA 4.0x35 |
CNA 4.0x40 |
CNA 4.0x60 |
CSA 5.0x40 |
CNA 4.0x35 |
CNA 4.0x40 |
CNA 4.0x60 |
CSA 5.0x40 | |
ABR9015 | 8 | 10 | 3.45 | 4.1 | 6.6 | 13.2 | 6.3 | 7.1 | 9.6 | 10.5 | - | - | - | 5 /kmod^0,4 |
ABR100 | 10 | 14 | 9.7 | 11.7 | 19.7 | min (26,7/kmod^0,2 ; 27 /kmod) | 9.6 | 12.8 | 16.7 | 20.3 | 2.4 | 4.2 | 5.1 | 5.1 |
* Bæreevneverdier for e = 100 mm

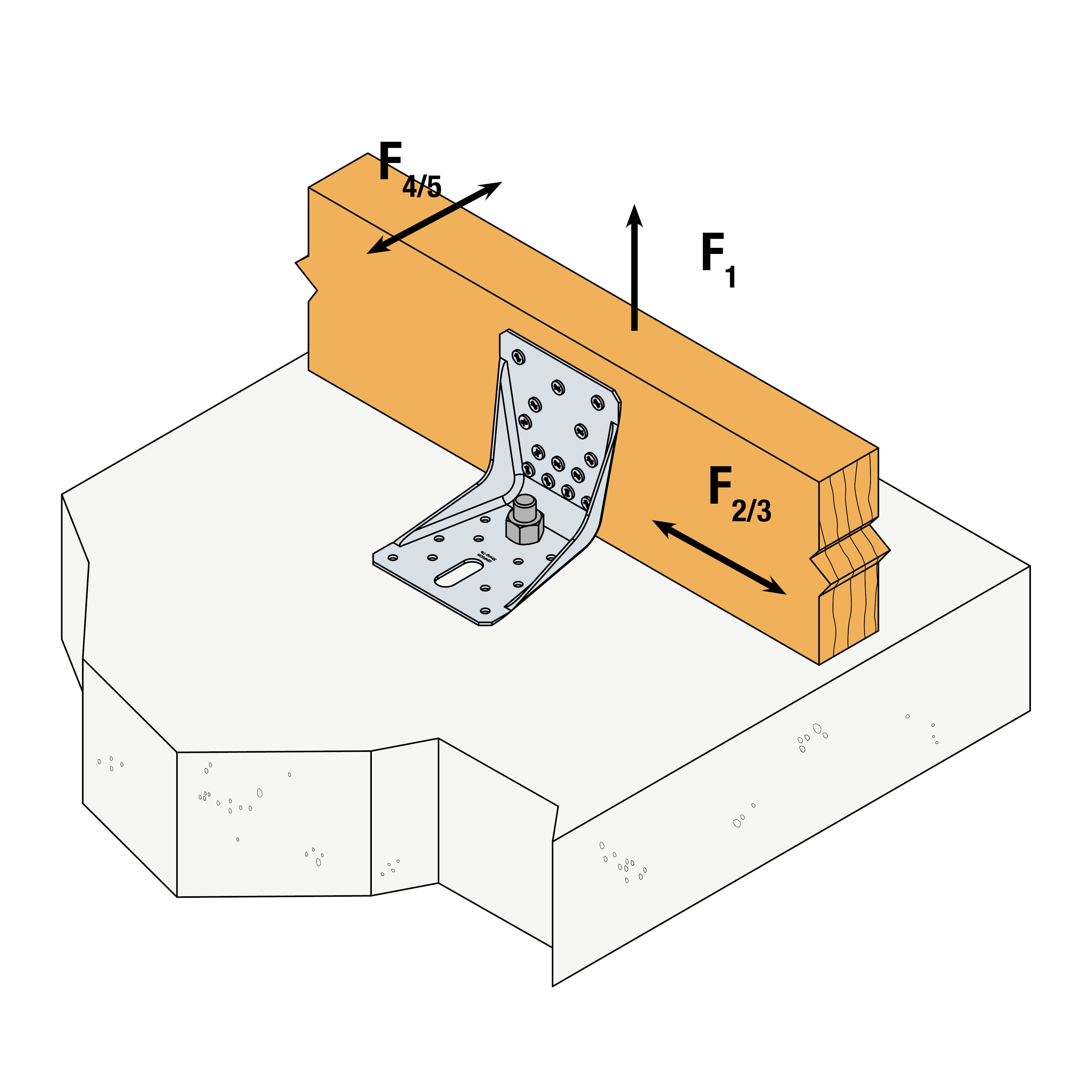

Karakteristisk bæreevne - Bjelke-betongsamling - 2 vinkelbeslag pr. samling
Art. nr. | Karakteristisk bæreevne - Bjelke-betongsamling | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | |||||||||||
Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
Antall | Type | Antall | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x35 | CNA4.0x40 | |
ABR100 | 1 | Ø10 | 10 | CNA* | min (17,1; 21,6 /kmod) | min (20,6; 21,6 /kmod) | min (26,6; 21,6 /kmod) | 7.2 | 8.7 | 10.9 | 8.6 | 10.4 |
* Gjennomstikksanker skal beregnes separat efter ETA-06/0106

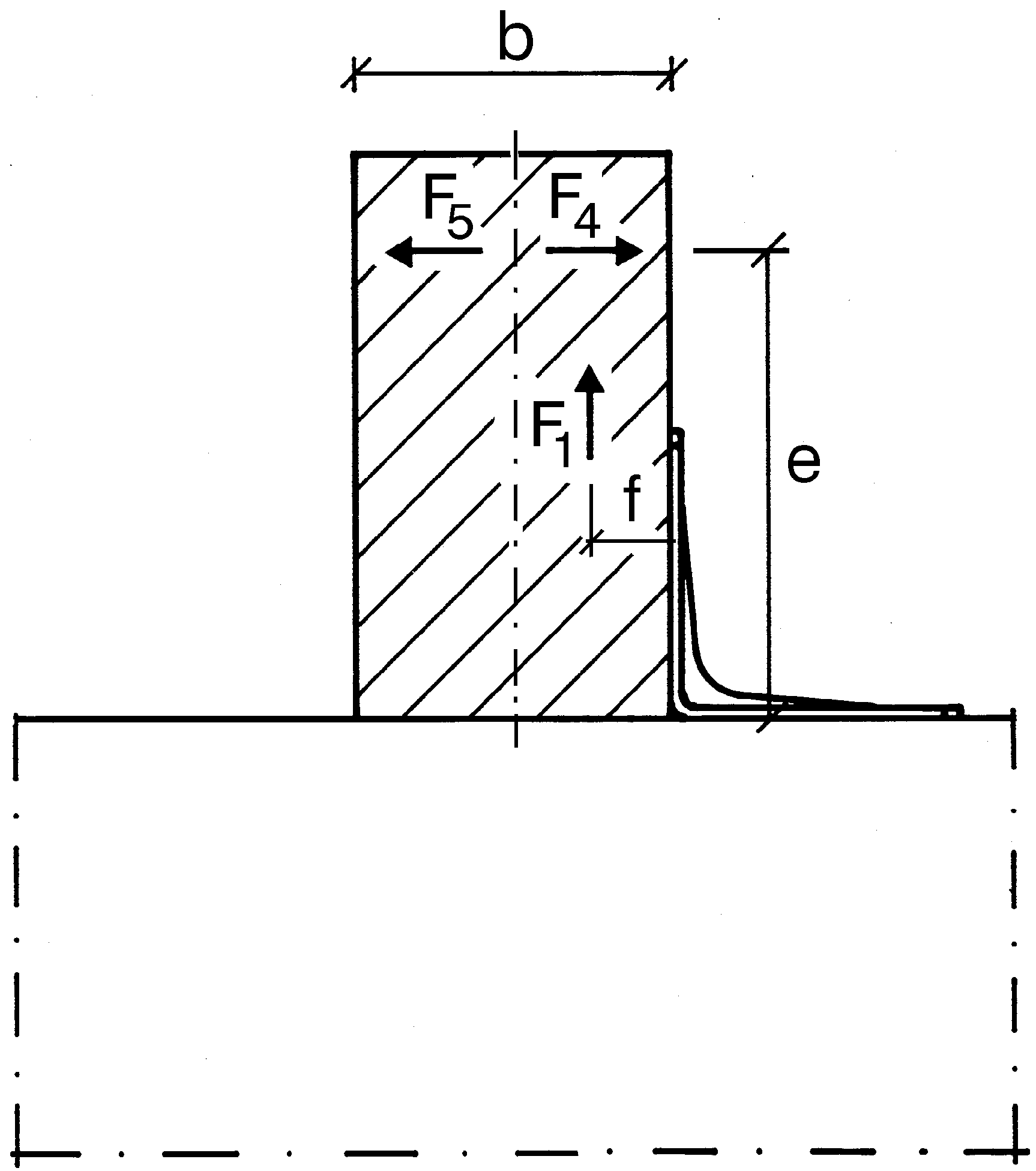

Ved F4/5 last skal følgende tjekkes: R4/5,d ≤ R1,d x b/(2xe)
Beregning
For disse vinkelbeslagene gjelder ved kombinasjon av kreftene, at følgende skal være oppfylt:
Montering
Montering
Innfesting

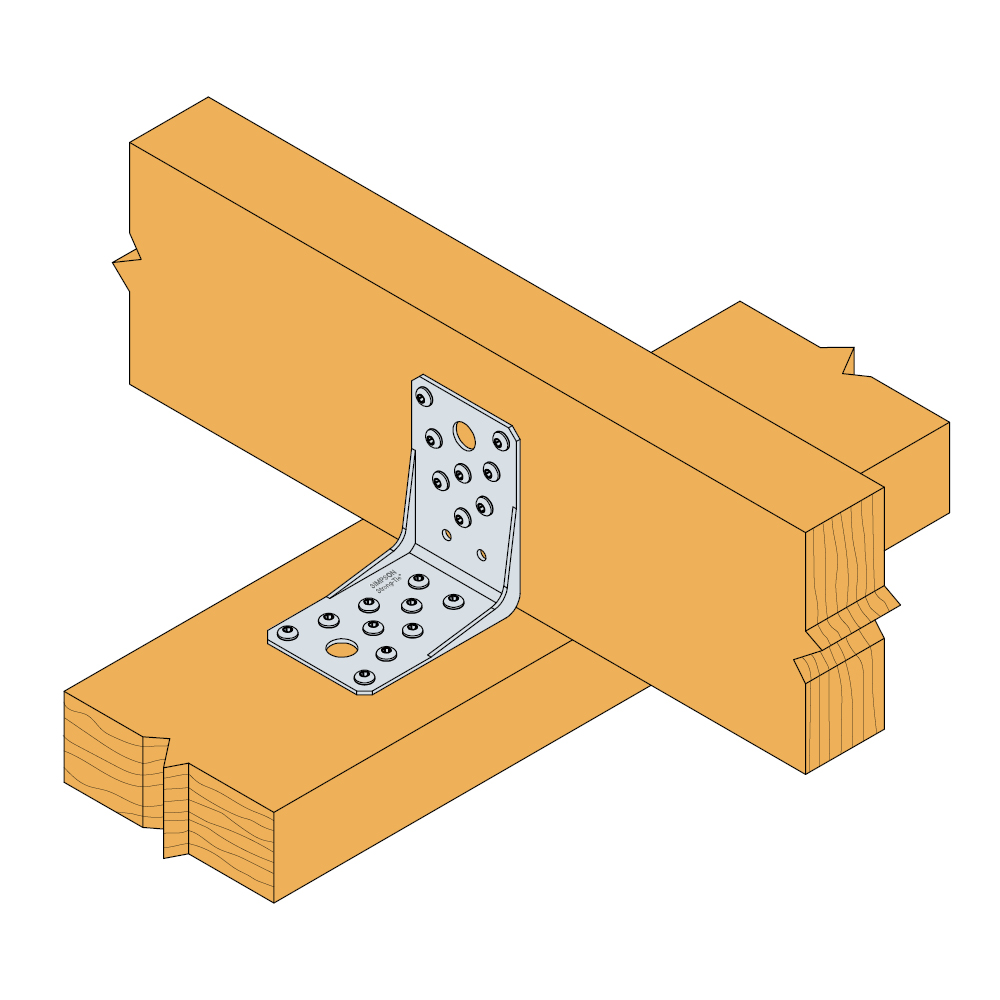

- Tre-tre skjøter:

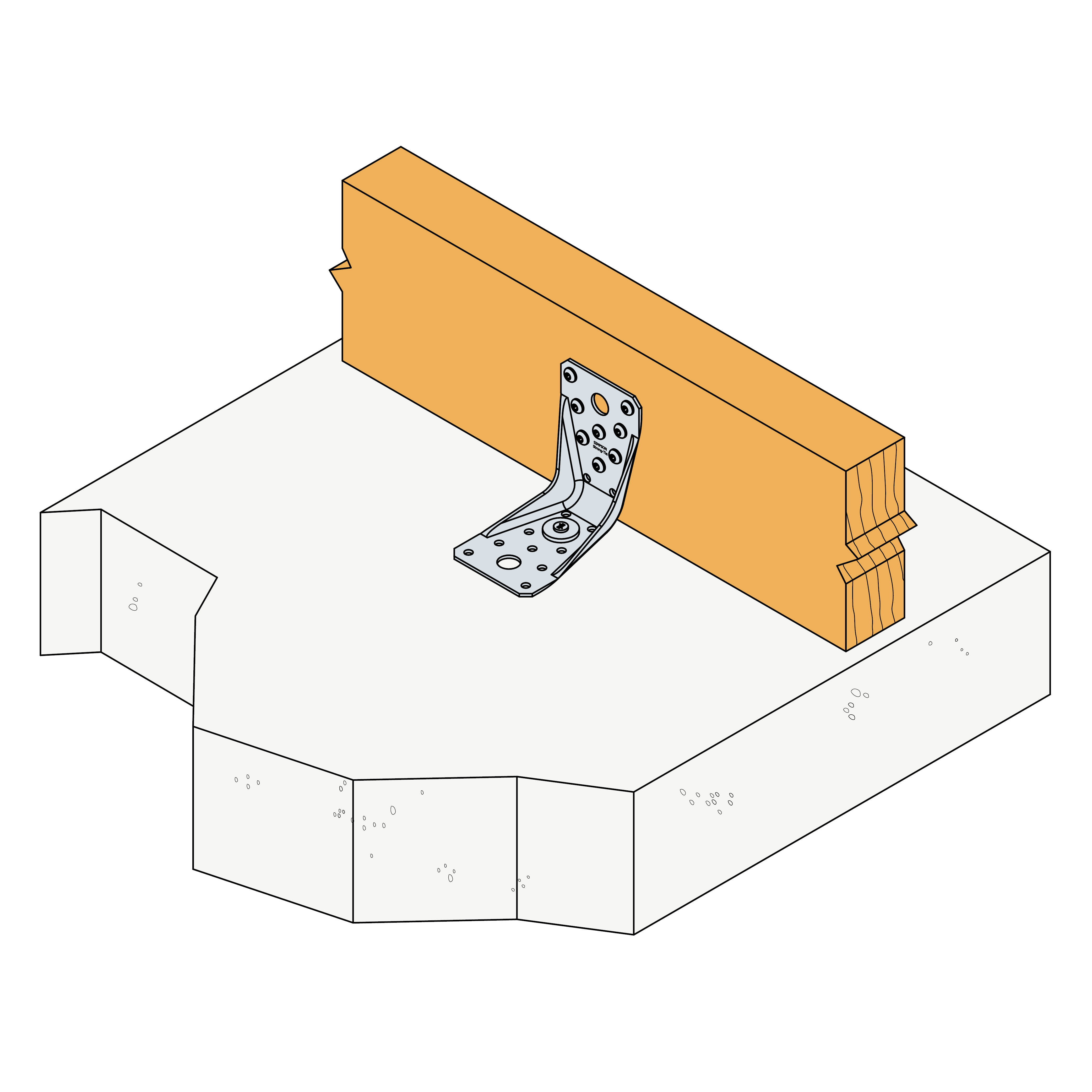

brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer - Tre-betong skjøter brukes enten:
mekanisk anker: gjennomstikksanker WA (M10-78/5 eller M12-104/5) eller
kjemisk anker: gjengestang LMAS (M10-120/25 eller M12-150/35) sammen med AT-HP injeksjonslim - Træ-stål skjøter: ABR100 kan fastgøres til stål med PDPA-75 skudsøm samt PTP27LE skudværktøj.
