Dybler

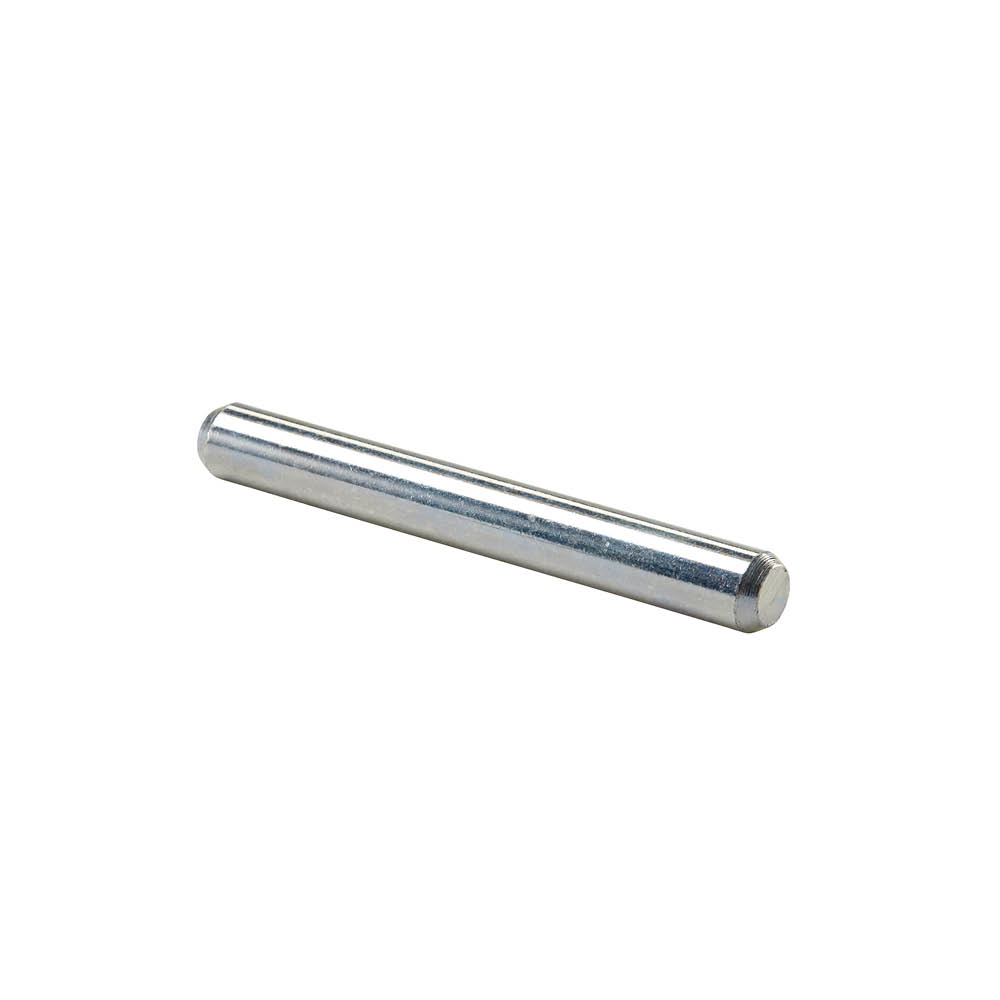

Ståldyblene er laget av stangstål med en diameter på 6, 8, 10, 12, 16 eller 20 mm. Dyblene, som er konet i endene, lages i forskjellige lengder. Dyblene benevnes STD etterfulgt av d × L i mm.
Ståldyblene brukes som festemiddel i sammenføyninger mellom tredeler og skjulte beslag, der stål- eller aluminiumsplater er slisset inn i tredelene.
Dyblene passer sammen med skjulte bjelkebærere BTN, BTALU og lignende.
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
S235JR EN10025:2004 - Korrosjon:
Elforsinket Fe/Zn12/A iht. ISO 2081
Fordeler
- Lages i forskjellige lengder
Applikasjoner
Skjøter
- Skjulte bjelkebærere

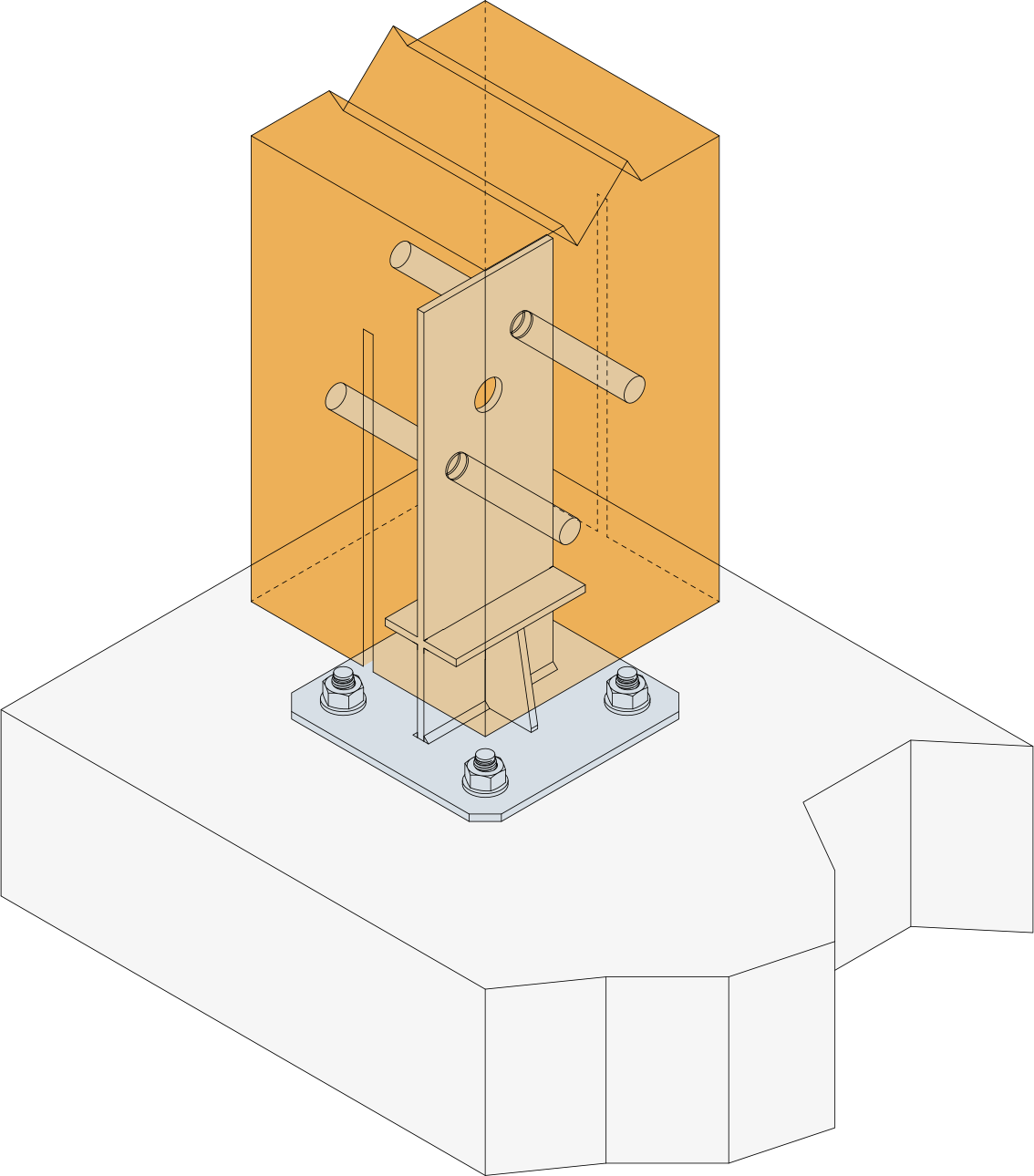

- Søylesko med bæreevner
Bruksområder
- Dyblene brukes til innfesting av bjelkebærere og søylesko
- Dyblene kan i tillegg brukes der innslissede stålplater inngår som en detalj i skjøting med treverk
STD dybel kan brukes sammen med følgende produkter:
- BTN, BTC, BTALU etc.
Tekniske data
Dimensjoner
Art. nr. | NOBB nr. | Dimensjoner [mm] | Relaterte produkter | |
---|---|---|---|---|
d | L | |||
STD8X60-B | 43811066 | 8 | 60 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD8x70-B | - | - | - | - |
STD8X80-B | 43811104 | 8 | 80 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD8X100-B | 43810953 | 8 | 100 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD8X115-B | 43810972 | 8 | 115 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD8X120-B | 43810998 | 8 | 120 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD8X140-B | 43811017 | 8 | 140 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD8X160-B | 43811036 | 8 | 160 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD8X180-B | - | 8 | 180 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD8X200-B | - | 8 | 200 | TU12, PIG, PBH120G, PISB160G, PIBA |
STD10X60-B | 43672614 | 10 | 60 | CBH |
STD10X80-B | 43672625 | 10 | 80 | CBH |
STD10X100-B | NOB214 | 10 | 100 | CBH |
STD10X120-B | 43810722 | 10 | 120 | CBH |
STD10X140-B | 43810737 | 10 | 140 | CBH |
STD12X60-B | 43810862 | 12 | 60 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X80-B | 43810896 | 12 | 80 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X100-B | 41710718 | 12 | 100 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X115-B | 43810760 | 12 | 115 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X120-B | 43810786 | 12 | 120 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X140-B | 43810813 | 12 | 140 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X160-B | 43810832 | 12 | 160 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X180-B | 43810843 | 12 | 180 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X200-B | 43810858 | 12 | 200 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD16X120-B | 43810926 | 16 | 120 | PPS, PPSDT & PPSR |
STD16X140-B | 43810934 | 16 | 140 | PPS, PPSDT & PPSR |
STD16X150-B | 43810945 | 16 | 150 | PPS, PPSDT & PPSR |
STD16x160-B | 47584441 | 16 | 160 | PPS, PPSDT & PPSR |
STD16X180-B | 47584460 | 16 | 180 | PPS, PPSDT & PPSR |
STD16X200-B | 47584524 | 16 | 200 | PPS, PPSDT & PPSR |
STD16X250-B | 47584558 | 16 | 250 | PPS, PPSDT & PPSR |
STD12X110-B | - | 12 | 110 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12X130-B | - | 12 | 130 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG |
STD12x65-B | - | - | - | - |
Lengden på dybelen er lik tykkelsen på bjelke eller søyle som skal monteres.
Produktkarakteristiske egenskaber
Art. nr. | Produktkarakteristiske egenskaber |
---|---|
Boyningsstyrke - My,k [My.k] [Nm] | |
STD8X60-B | 22.7 |
STD8x70-B | - |
STD8X80-B | 22.7 |
STD8X100-B | 22.7 |
STD8X115-B | 22.7 |
STD8X120-B | 22.7 |
STD8X140-B | 22.7 |
STD8X160-B | 22.7 |
STD8X180-B | 22.7 |
STD8X200-B | 22.7 |
STD10X60-B | 40.6 |
STD10X80-B | 40.6 |
STD10X100-B | 40.6 |
STD10X120-B | 40.6 |
STD10X140-B | 40.6 |
STD12X60-B | 65.2 |
STD12X80-B | 65.2 |
STD12X100-B | 65.2 |
STD12X115-B | 65.2 |
STD12X120-B | 65.2 |
STD12X140-B | 65.2 |
STD12X160-B | 65.2 |
STD12X180-B | 65.2 |
STD12X200-B | 65.2 |
STD16X120-B | 137.8 |
STD16X140-B | 137.8 |
STD16X150-B | 137.8 |
STD16x160-B | 137.8 |
STD16X180-B | 137.8 |
STD16X200-B | 137.8 |
STD16X250-B | 137.8 |
STD12X110-B | 65.2 |
STD12X130-B | 65.2 |
STD12x65-B | - |
Lengden på dybelen er lik tykkelsen på bjelke eller søyle som skal monteres.
Montering
Montering
Monteringsveiledning
- Hullet forbores med en diameter som er mindre eller den samme som den nominelle dybeldiameteren.
- Avfasinger gjør det enklere å sette inn dyblene i treverk.
Dyblene bidrar til bærevne på beslagene våre. Vennligst følg installasjonsanbefalingene i ETA-ene: ETA-07/0245 (Skjulte bjelkebærere) og ETA-07/0285 (Søylesko).
