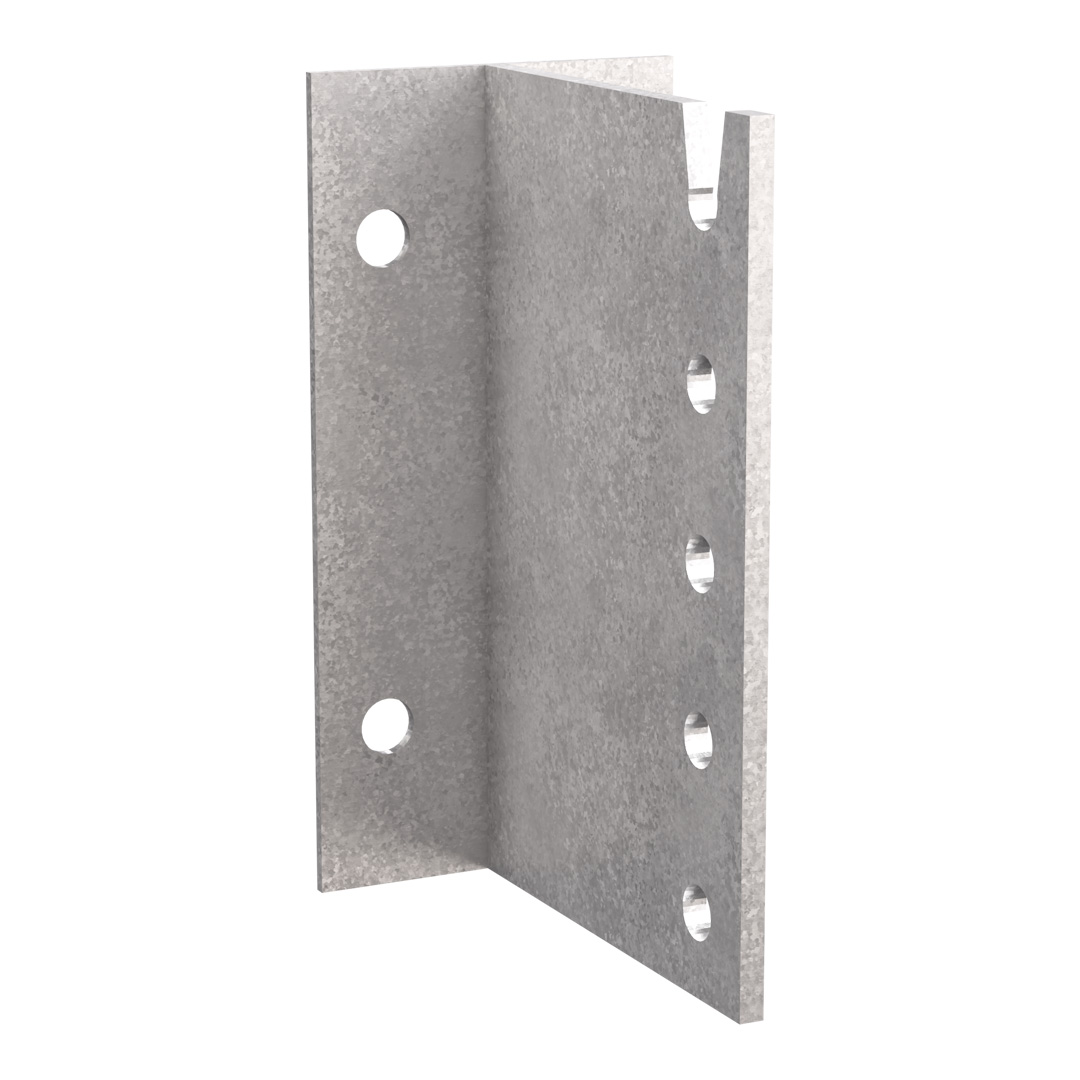

Bjelkebærere til betong

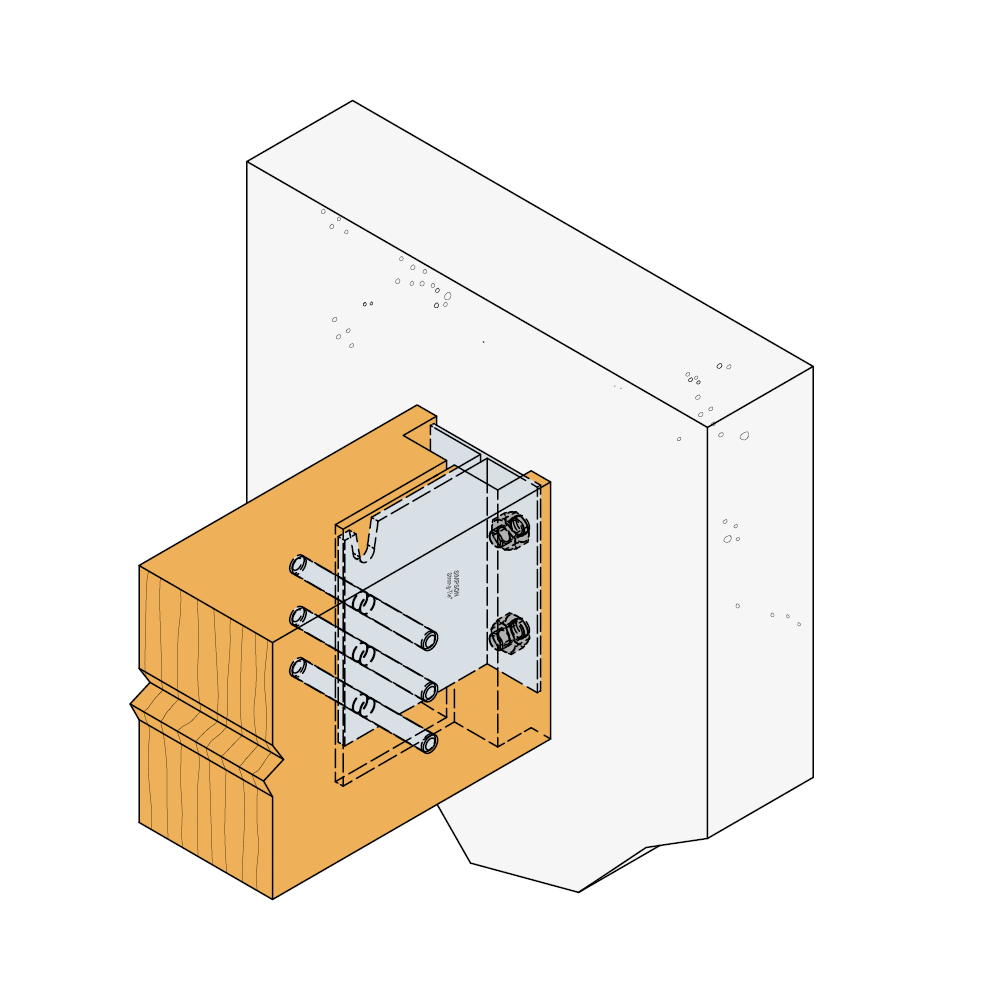

Disse bjelkebærerne brukes til skjult montering av tre til betong. Antallet dorer og ankerbolter er avhengig av lasten. BTC bjelkebærere kan oppta laster i tre aksialretninger. Dermed er det for eksempel enkelt og trygt å sette fast takbjelker i et tak med helling.
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346 - Korrosjonsbeskyttelse:
275 g/m2 på begge sider - i henhold til en sinklagstykkelse på ca. 20 μm
Fordeler
De forskjellige montasjemulighetene kan ses i ETA 07/0245, for å nevne noen:

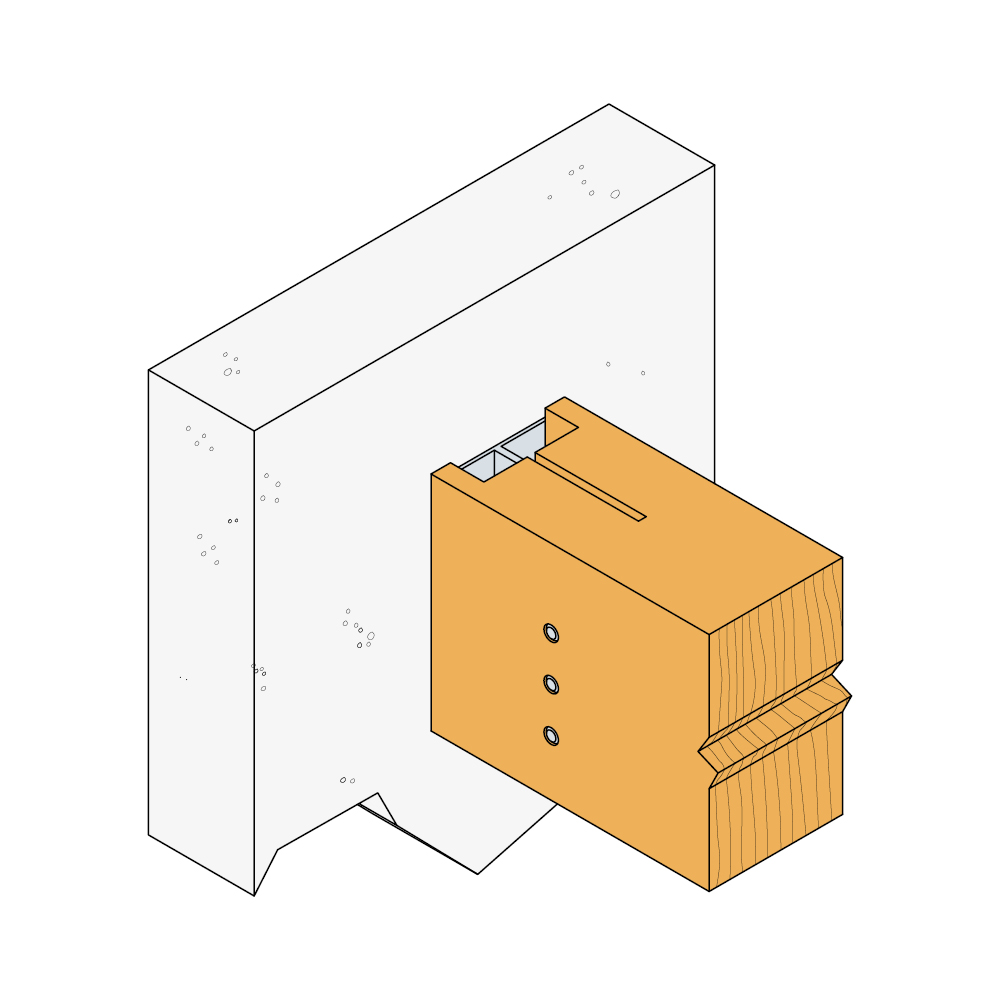

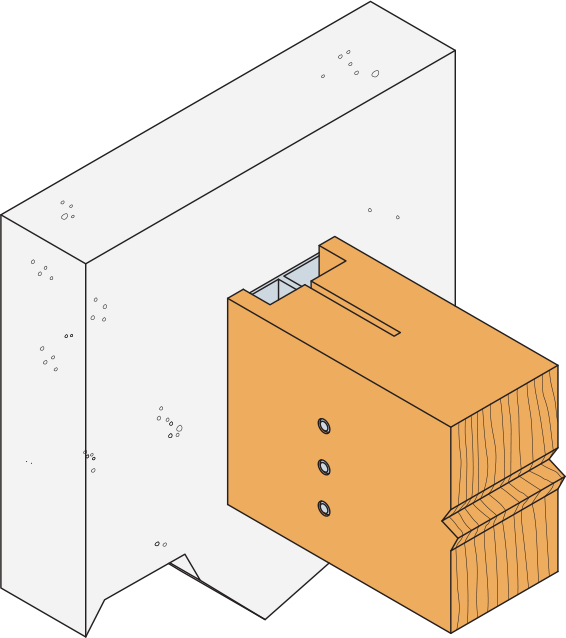

- skjult montasje til betong
- skjult montasje, minimum tretykkelse 100 mm eller 60 mm
- mange montasjemuligheter med helling på bjelker
Applikasjoner
Skjøter
- Hovedbjelken: Betong
- Sekundærbjelken: Tre
Bruksområder
- Bjelkebærerne brukes til skjulte skjøter av sekundærbjelker på hovedbjelker eller søyler
- Det kan lages skjøter med hellinger opp til 45°
Tekniske data
Dimensjoner
Art. nr. | Bjelkestørrelse [mm] | NOBB nr. | Dimensjoner [mm] | Hull, HB | Hull, SB | |||||
---|---|---|---|---|---|---|---|---|---|---|
Høyde | A | B | C | t1 | t2 | Ø14 | 40-A1-A2-A3 [mm] | Ø13 | ||
Minimum | ||||||||||
BTC120-B | 160 | 51165921 | 120 | 128 | 96 | 3 | 6 | 2 | 40 | 3 |
BTC160-B | 200 | 60010584 | 160 | 128 | 96 | 3 | 6 | 4 | 40-80 | 4 |
BTC200-B | 240 | 51165936 | 200 | 128 | 96 | 3 | 6 | 4 | 40-120 | 5 |
BTC240-B | 280 | 60010585 | 240 | 128 | 96 | 3 | 6 | 4 | 40-160 | 6 |
HB: hovedbjelken; SB: sekundærbjelken
Karakteristisk bæreevne
Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HB | SB | R1,k | R2,k | |||||||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | Lengden på doren [mm] | |||||||||||
80 | 100 | 120 | 140 | 160 | 180 | 80 | 100 | 120 | 140 | 160 | 180 | |||||
BTC120-B | 2 | Ø 12 | 3 | STD12 | 11.5 | 12.7 | 14.2 | 15.8 | 17.2 | 17.2 | 7.7 | 8.5 | 9.5 | 10.5 | 11.5 | 11.5 |
BTC160-B | 4 | Ø 12 | 4 | STD12 | 18.5 | 20.4 | 22.8 | 25.3 | 27.8 | 27.8 | 13.9 | 15.3 | 17.1 | 19 | 20.9 | 20.9 |
BTC200-B | 4 | Ø 12 | 5 | STD12 | 26.7 | 29.4 | 32.7 | 36.4 | 40.3 | 40.3 | 21.4 | 23.5 | 26.2 | 29.1 | 32.2 | 32.2 |
BTC240-B | 4 | Ø 12 | 6 | STD12 | 35.8 | 39.4 | 43.8 | 48.6 | 53.8 | 54.3 | 29.8 | 32.8 | 36.5 | 40.5 | 44.8 | 45.3 |
HB: hovedbjelken; SB: sekundærbjelken
For load combination:
R2,k belastningsverdier er utregnet på følgende måte: R2,k = R1,k x (antall dybler - 1) / (antall dybler).
Den øverste dybelen tas ikke med i beregningen av vediene for løft da den er plassert i et åpent hull.
For mer detaljert informasjon se gjeldende ETA.
Karakteristisk bæreevne - R3.k og R4.k
Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | Utspikring | Karakteristisk bæreevne [kN] | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HB | SB | R3,k | HB | SB | R4,k | |||||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | Antall | Type | Antall | Type | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | 180 | ||||||||||
BTC120-B | 2 | Ø 12 | 3 | STD12 | 2.6 | 2.9 | 3.5 | 4 | 4.5 | 5.2 | 5.3 | 2 | Ø 12 | 3 | STD12 | 6,7/kmod |
BTC160-B | 4 | Ø 12 | 4 | STD12 | 3.2 | 3.9 | 4.4 | 5 | 5.9 | 6.5 | 7 | 4 | Ø 12 | 4 | STD12 | 13,4/kmod |
BTC200-B | 4 | Ø 12 | 5 | STD12 | 4 | 4.9 | 5.5 | 6.3 | 7.2 | 7.8 | 8.8 | 4 | Ø 12 | 5 | STD12 | 13,4/kmod |
BTC240-B | 4 | Ø 12 | 6 | STD12 | 4.8 | 5.7 | 6.6 | 7.5 | 8.4 | 9.1 | 10.4 | 4 | Ø 12 | 6 | STD12 | 13,4/kmod |
HB: hovedbjelken; SB: sekundærbjelken
The anchors resistance and their number have to be checked according to the ETA and the type of header. The number of anchors given in the table is the maximum. If their resistance is decisive, it is the resistance to consider for the connection.
