SDD

Solid-Drive™ Selvborende dybler til montering av limtre og CLT

De CE-merkede SDD selvborende dyblene gir en effektiv innfesting av til limtre og CLT i kombinasjon med bjelkebærere i aluminium.

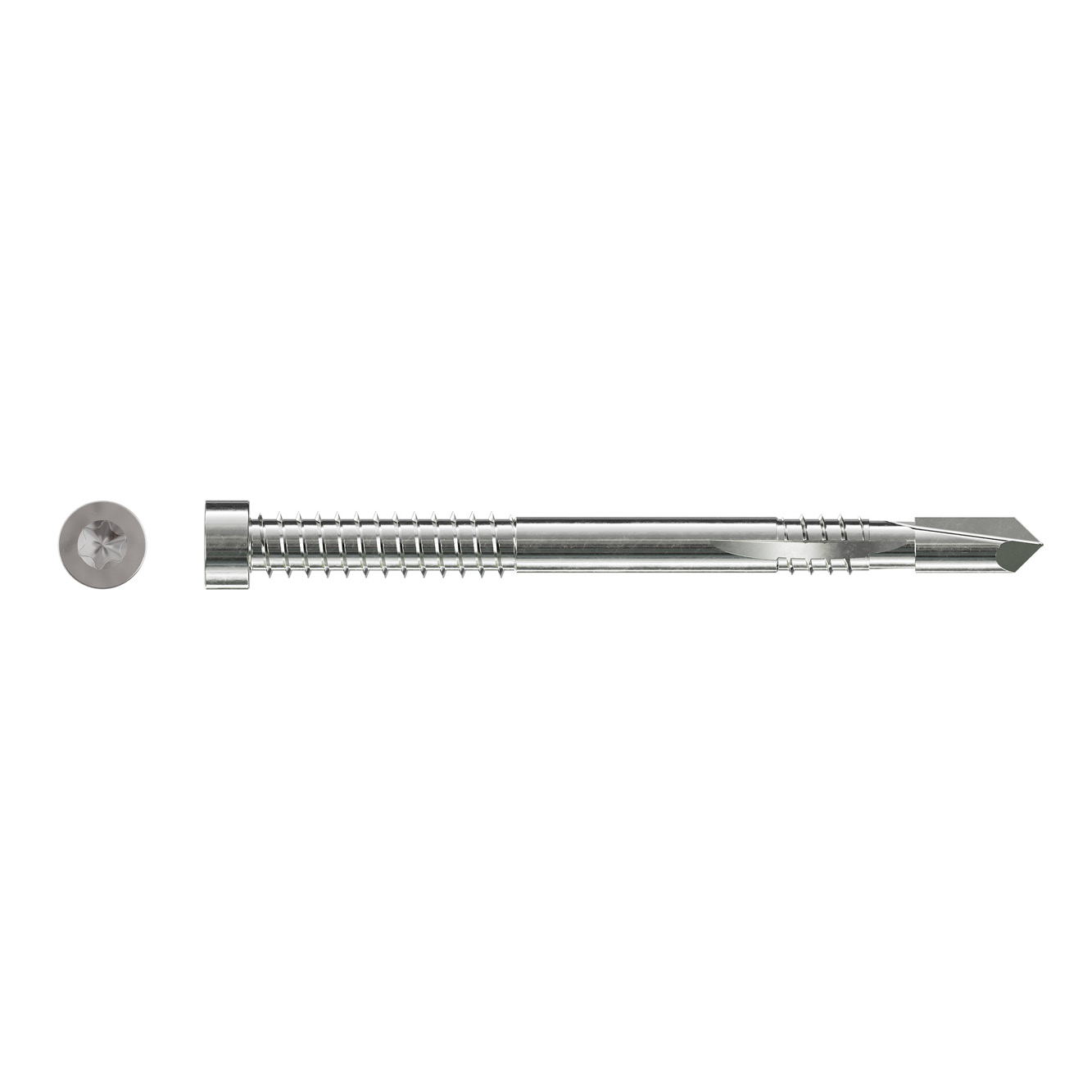

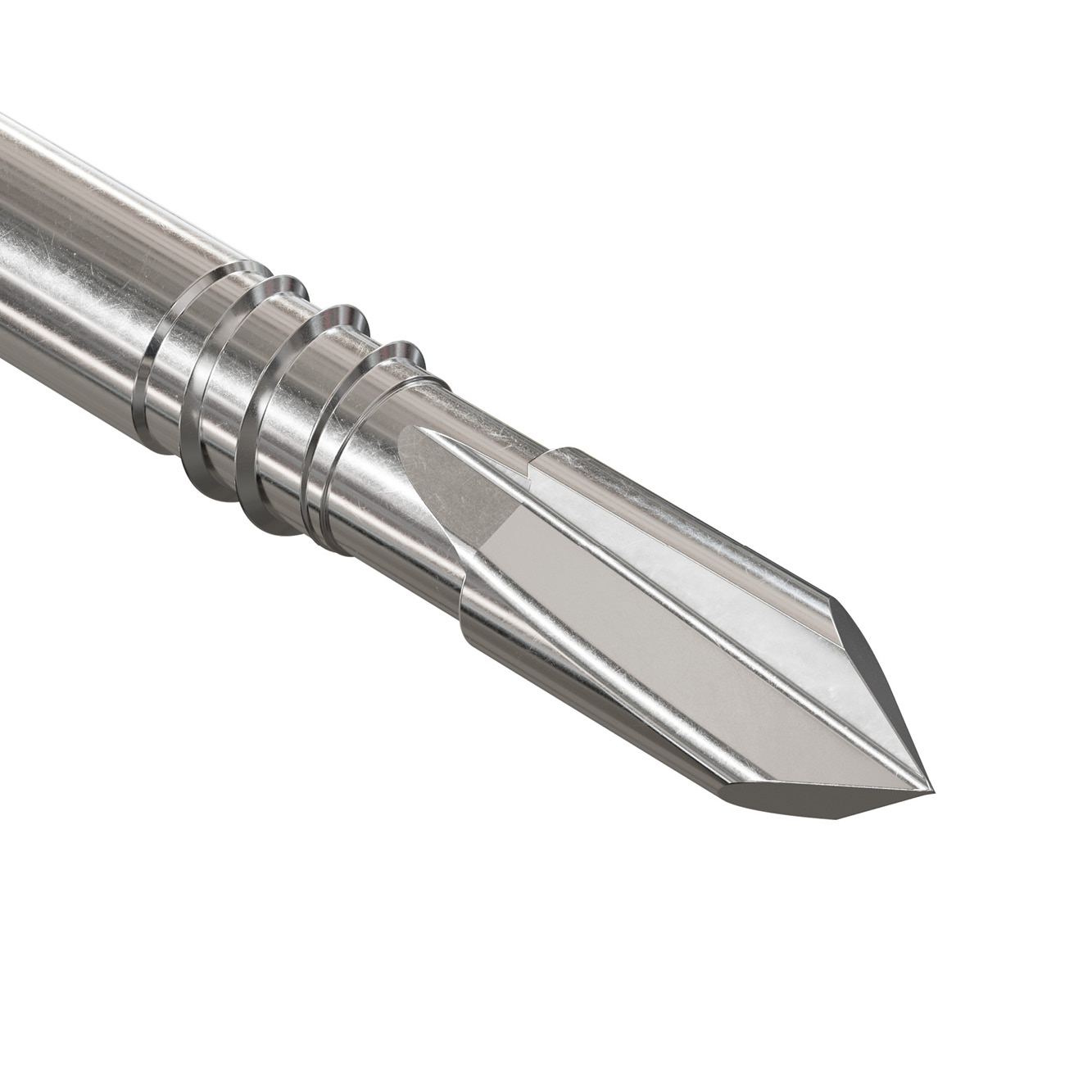

SDD har doble gjenger og et sylindrisk hode med TX 40 bits spor. Den unike spissen reduserer faren for sprekkdannelser, og gjengeutformingen gjør at spon blir fjernet under monteringen.

Teknisk dataark

CE-merket

Anvendelsesklasse 2

Varmgalvanisert stål 5 µm

Indoor

EPD

Produktinformasjon

Bilder

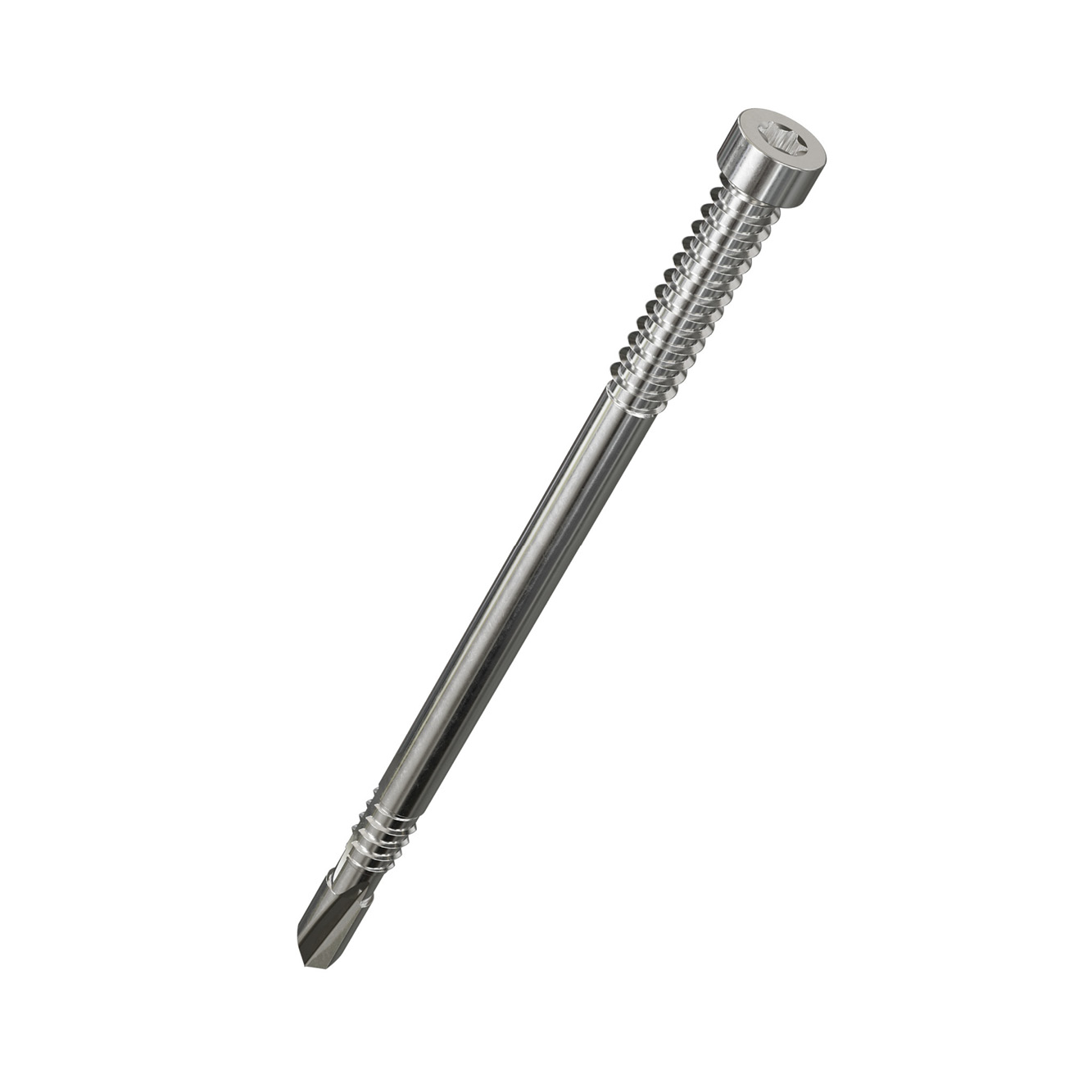

Egenskaper

CE merket
Ingen forboring nødvendig
TX40 Bits spor
Sylindrisk hode for skjult innfesting
Utmerket spontransport

Materiale

Elforzinket stål

Applikasjoner

Bruksområder

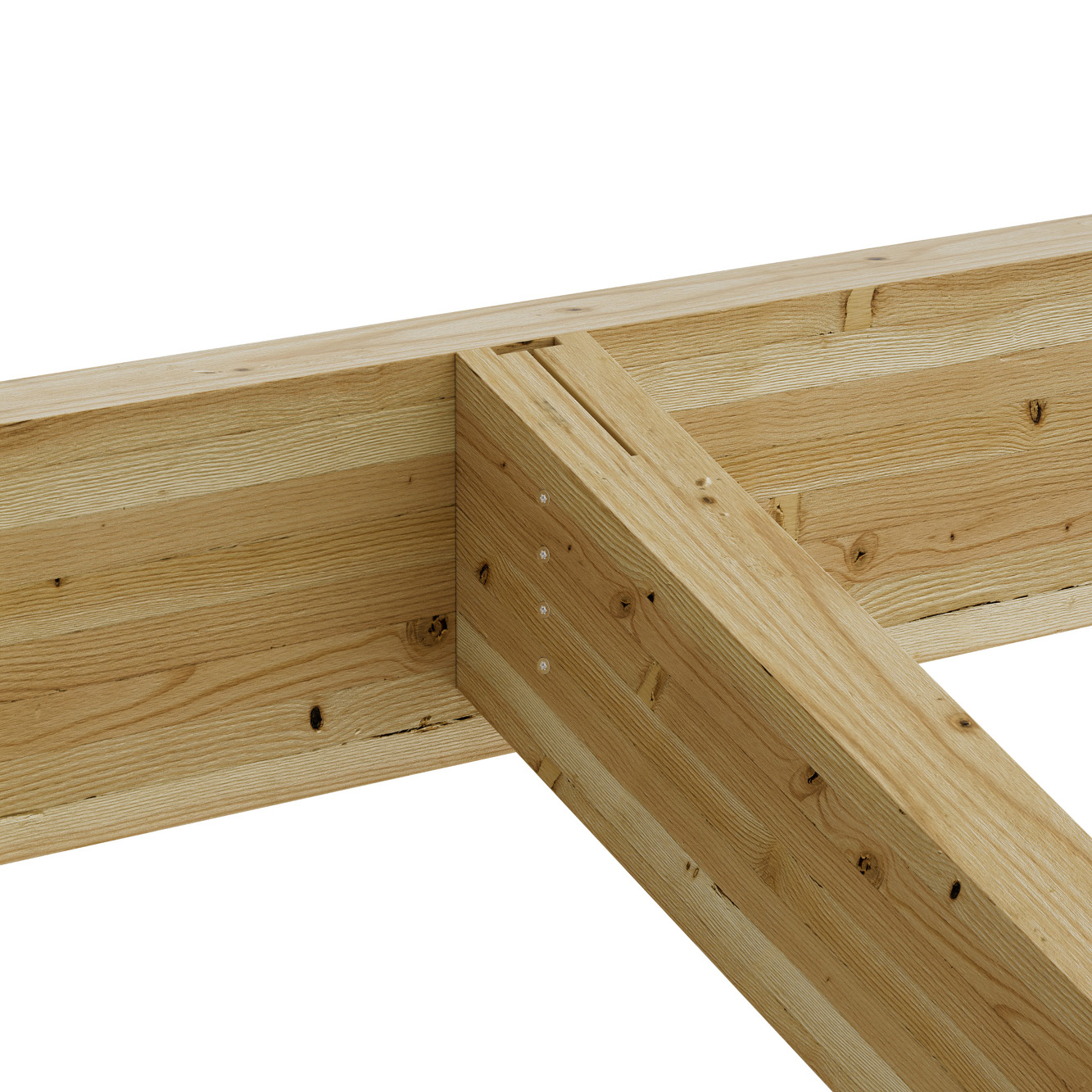

Limtrebjelker

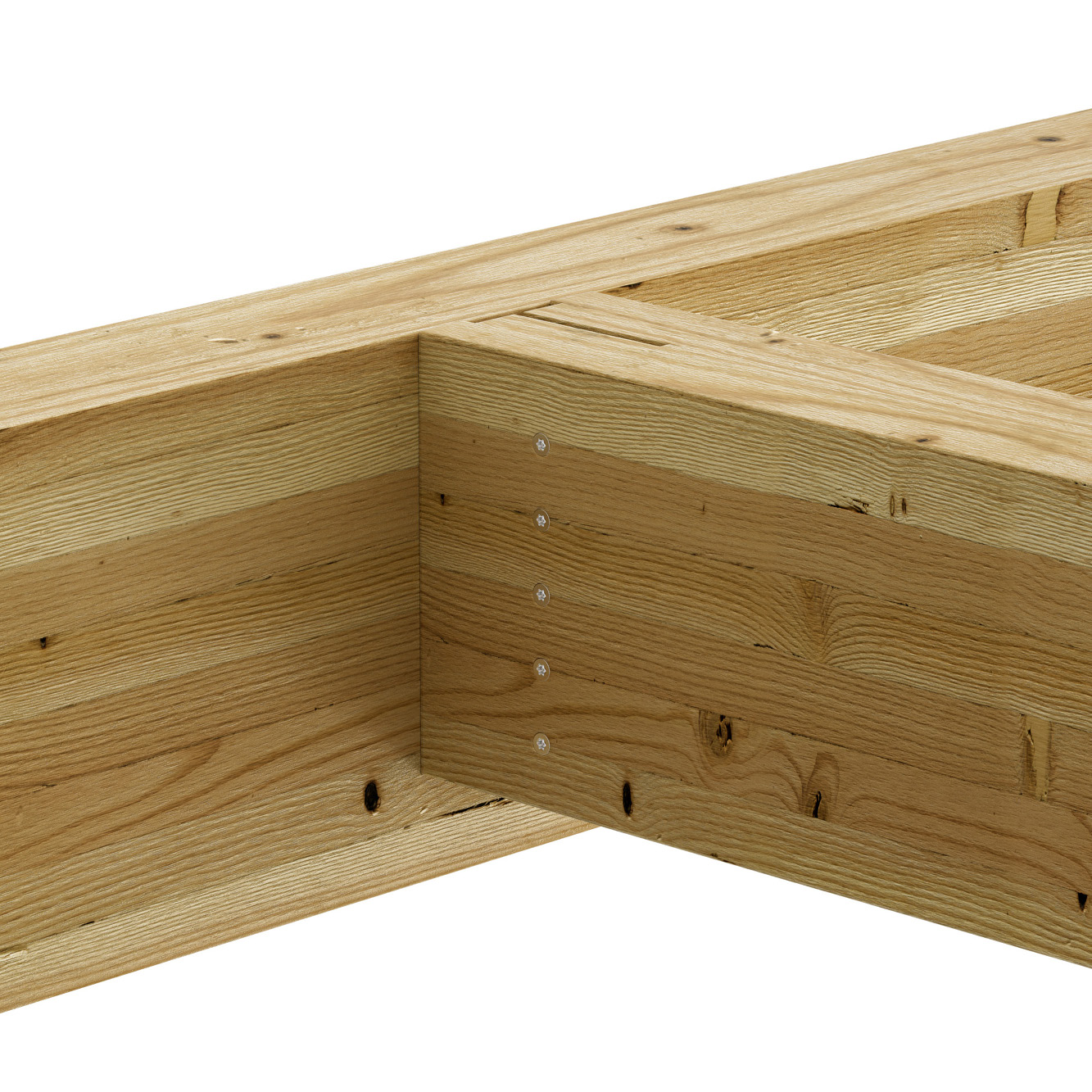

CLT elementer

Benyttes til

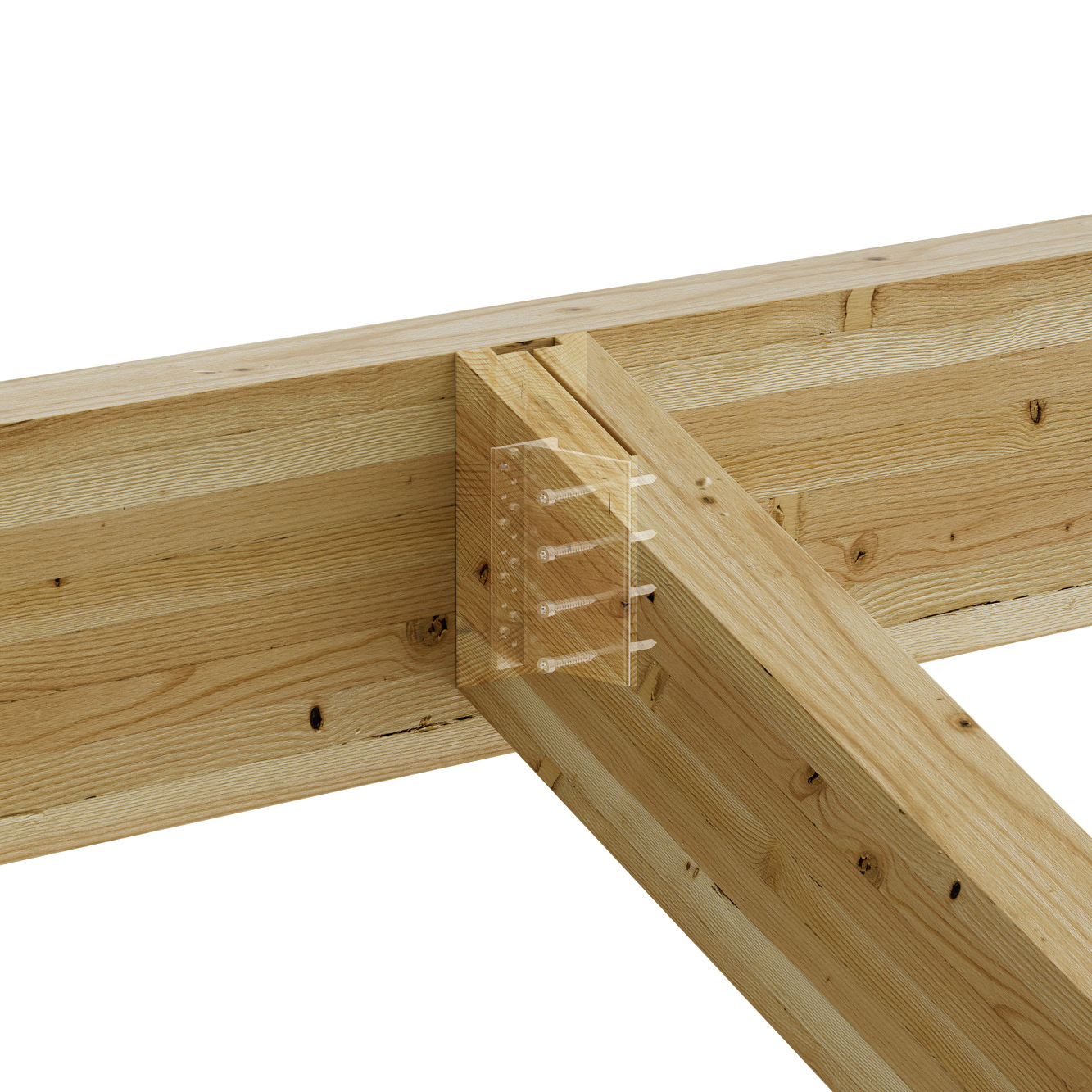

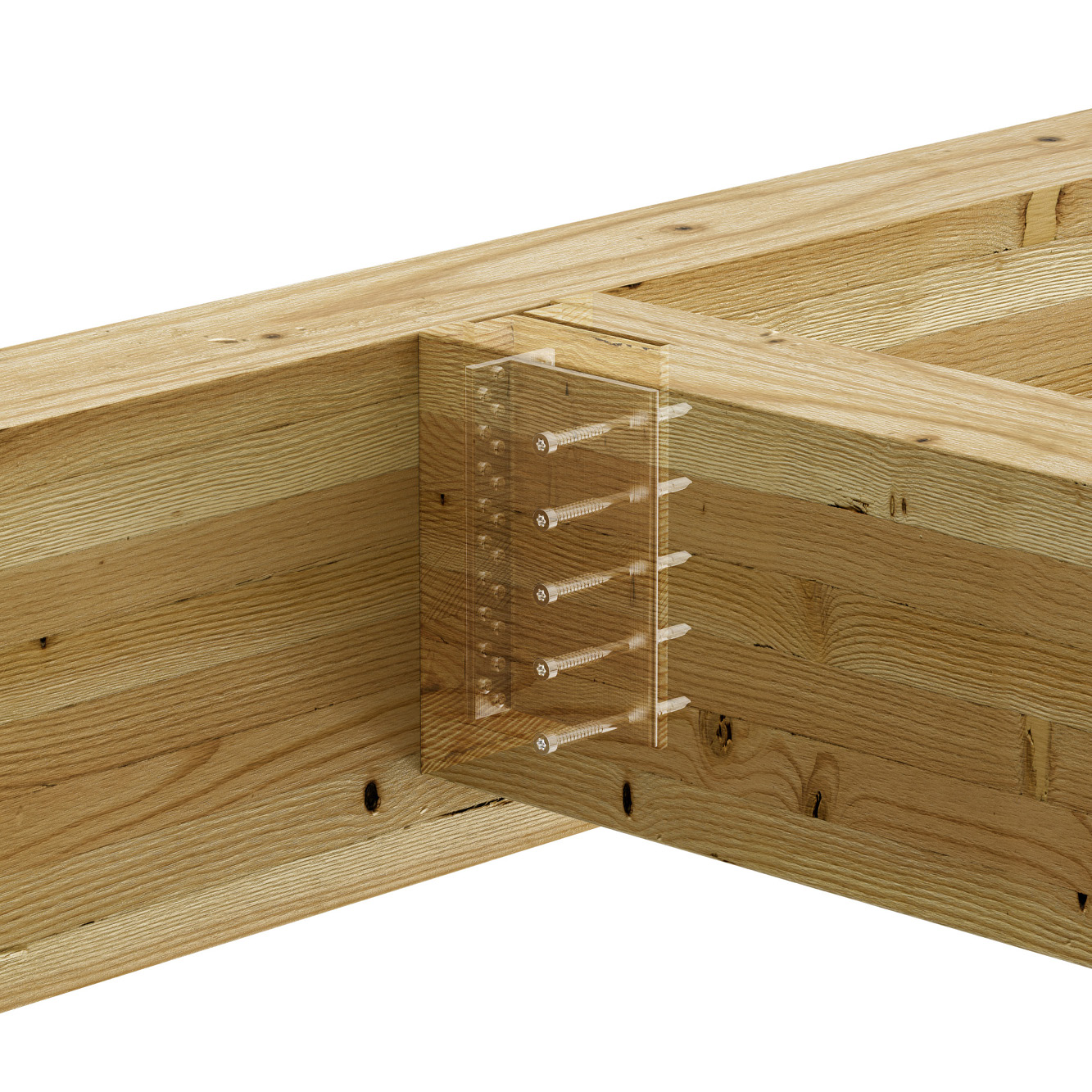

Aluminiums beslag

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	Best. nr.	NOBB nr	Diameter [d]	Lengde [L]	Hodediameter [d_h]	Øvre skaftdiameter [d₁]	Dybel lengde [L_g2]	Dybel gjengelengde [L_g1]	Bit	Antall pr pk	Vekt [kg]
SDD7.5X73	78473	60823128	7.5	73	12	6.9	27	-	T-40	50	0.024
SDD7.5X93	78119	60153142		93	12	6.9	27	8.5	T-40	50	0.033
SDD7.5X113	78120	60153143		113	12	6.9	36	12.5	T-40	50	0.039
SDD7.5X133	78121	60153193		133	12	6.9	36	12.5	T-40	50	0.046
SDD7.5X153	78122	60153194		153	12	6.9	36	12.5	T-40	50	0.053
SDD7.5X173	78123	60153197		173	12	6.9	36	12.5	T-40	50	0.06
SDD7.5X193	78474	60823129		193	12	6.9	36	12.5	T-40	50	0.066

Montering

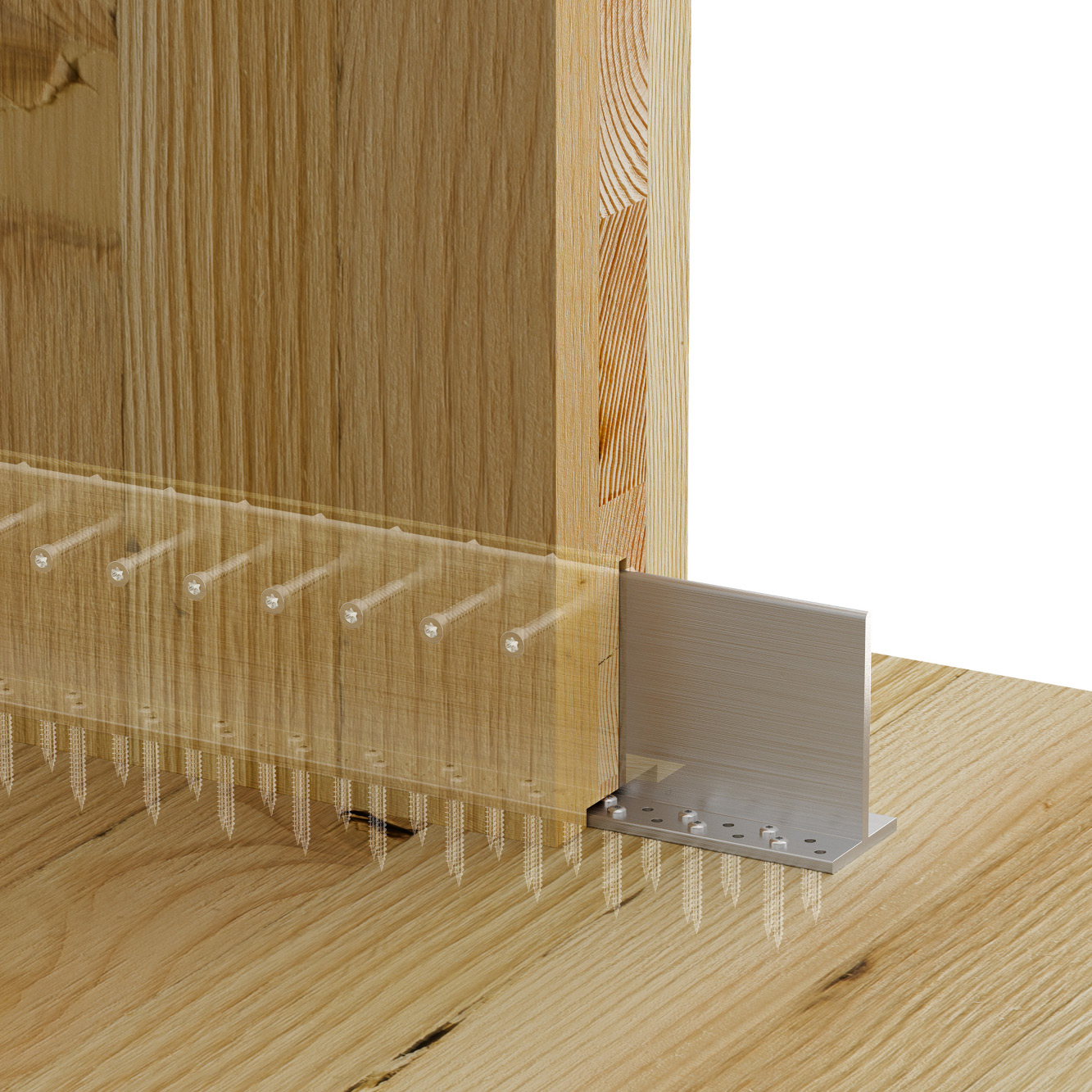

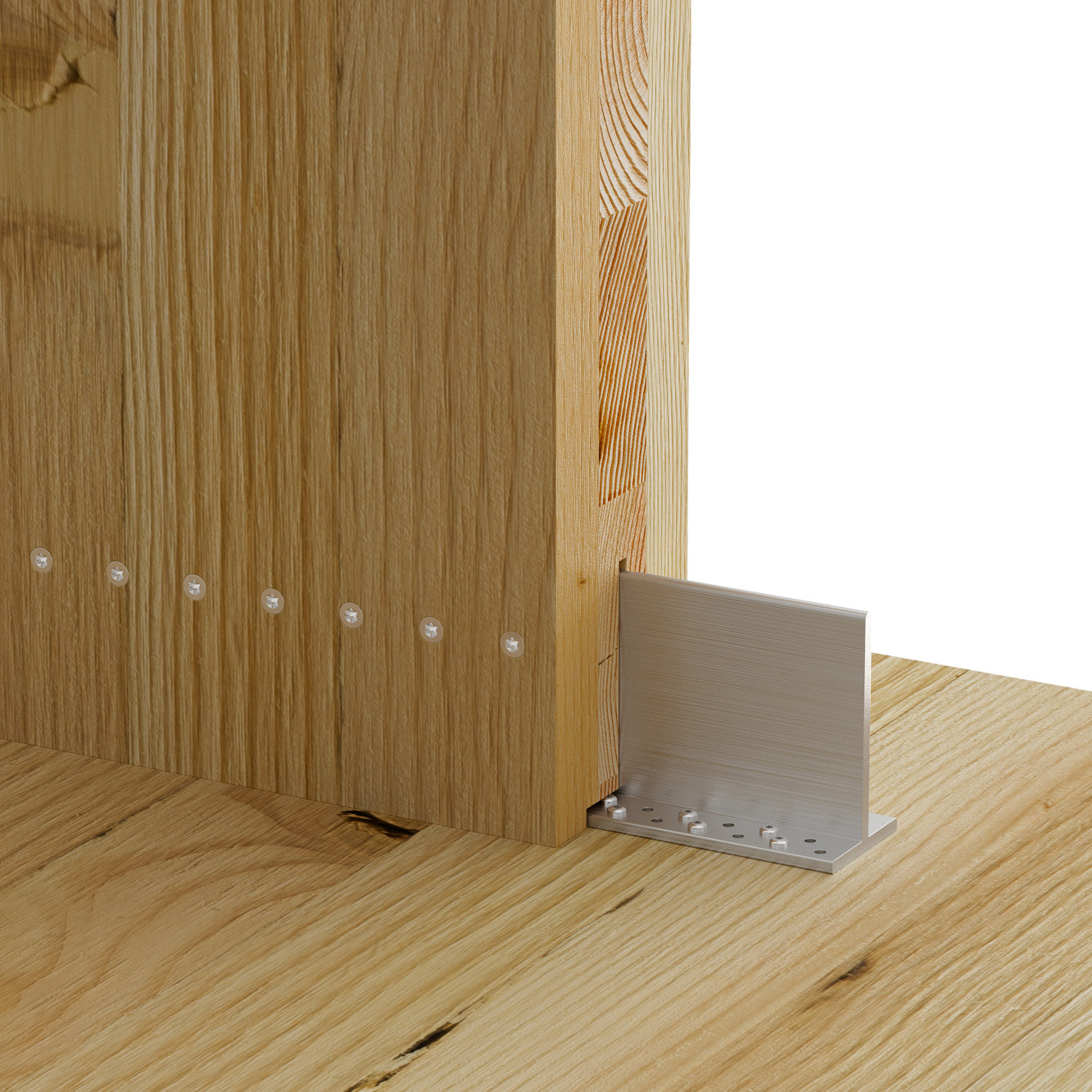

BTALU selges i ulike lengder opp til 3000 mm og kan eventuelt kuttes egnet lengde av brukeren. Den maksimale brukbare lengden er 600 mm.
Bjelkebæreren kan benyttes med en skundærbjelke med en vinkel/helling mellom -45° til +45°.
Ø7,5 SDD dyblene skal monteres med regelmessige intervaller på min. 40 mm.

Benytt ferdige lengder, eller kapp til ønsket lengde. (Belastningsverdiene er angitt for en maksimal høyde på 600)
Monter BTALU til underlaget med CNA4,0x50 spiker eller CSA5,0x40 skruer,
Lag et loddrett snitt som er 8 mm bredt og 115 mm dypt i enden på sekundærbjelken til bjelkebæreren,
Plasser bjelken på bjelkebæreren i ønsket posisjon,
Benytt en skrumaskin med lav hastighet (600-100 o/m) til å skru dybelen gjennom både trevirke og bjelkebæreren,
Juster dybelens posisjon ved å skru den sakte inn og ut.
