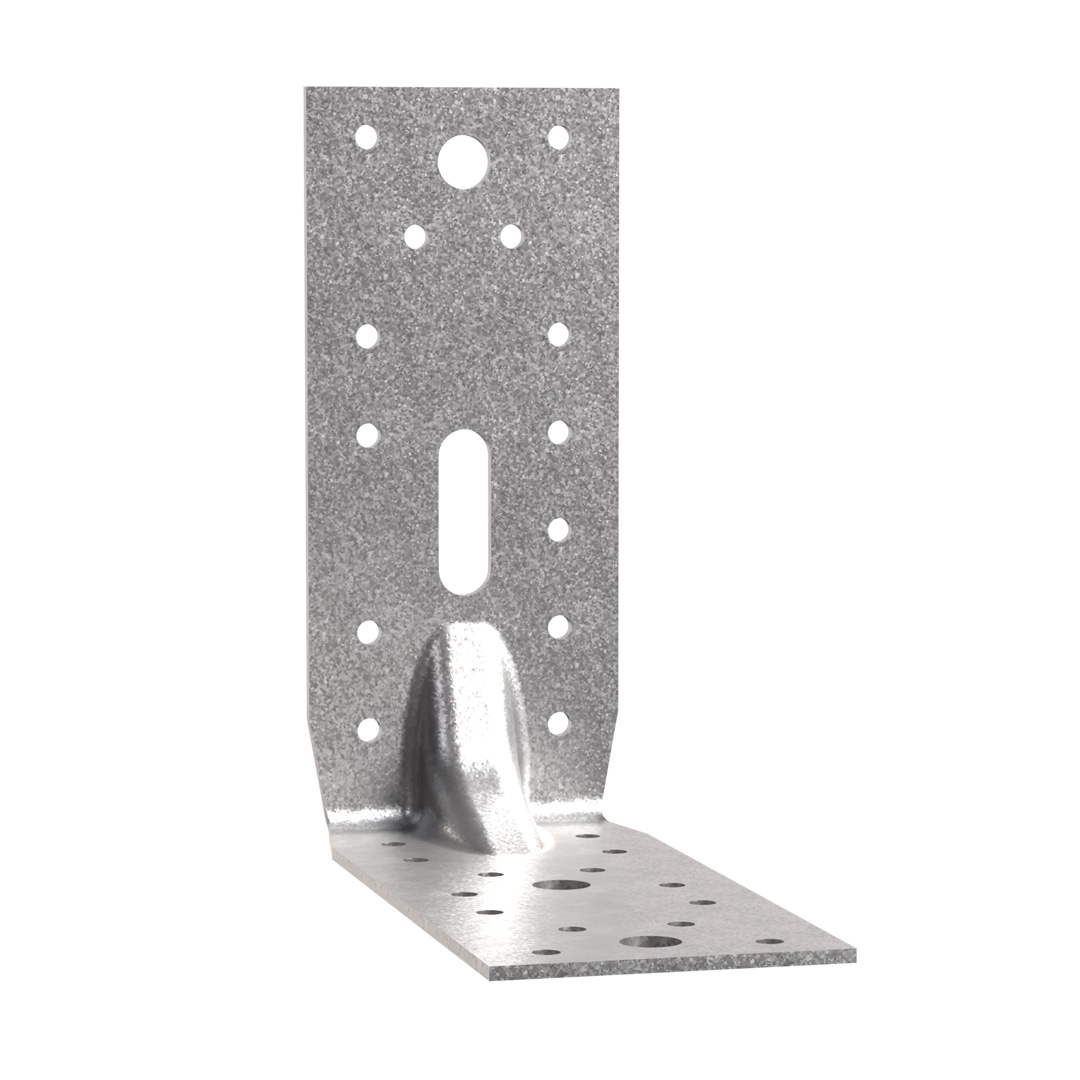

E9/2.5

Høystyrkebeslag

E9/2,5 er designet for knutepunkt i tre for større laster.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Indoor

Electrogalvanized steel Z275

EPD

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346
Korrosjonsbeskyttelse:
275 g/m2 på begge sider - i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

Forsterket.
Flere bruksområder.

Applikasjoner

Skjøter

Bærende element: massivt tre, limtre, betong, stål osv.
Bærende element: massivt tre, komposittvirke, limtre, trekantbjelker, profiler osv.

Bruksområder

Festing av små takstoler.
Kledningsplater, kledningsstendere.
Sparforankringer, utkragninger, overskrifter osv.

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	Dimensjoner [mm]				Huller flik A			Flik B		Box Quantity	Vekt [kg]
Art. nr.	A	B	C	t	Ø5	Ø11	Ø11x34	Ø5	Ø11	Box Quantity	Vekt [kg]
E9/2.5	154	152.5	65	2.5	14	1	1	14	2	50	0.35

-

Art. nr.	-
	Utspikring		- [kN]
	Flik A	Flik B	R_1.k*		R_2.k = R_3.k
	Antall	Antall	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
E9/2.5	12	14	5	8.4	9.5	13

* The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – k_mod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

-

Art. nr.	-
	Utspikring		- [kN]
	Flik A	Flik B	R_1.k*		R_2.k = R_3.k
	Antall	Antall	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
E9/2.5	8	6	1.9	3.2	6.6	8.9

Karakteristisk bæreevne - Bjelke-bjelkesamling - Maks utspikring

Art. nr.	Karakteristisk bæreevne - Bjelke-bjelkesamling - Maks utspikring
	Utspikring		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1.k		R_2.k = R_3.k
	Antall	Antall	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
E9/2.5	12	14	5.1 / kmod^(-0.1)	8.5 / kmod^(-0.1)	9.5	13

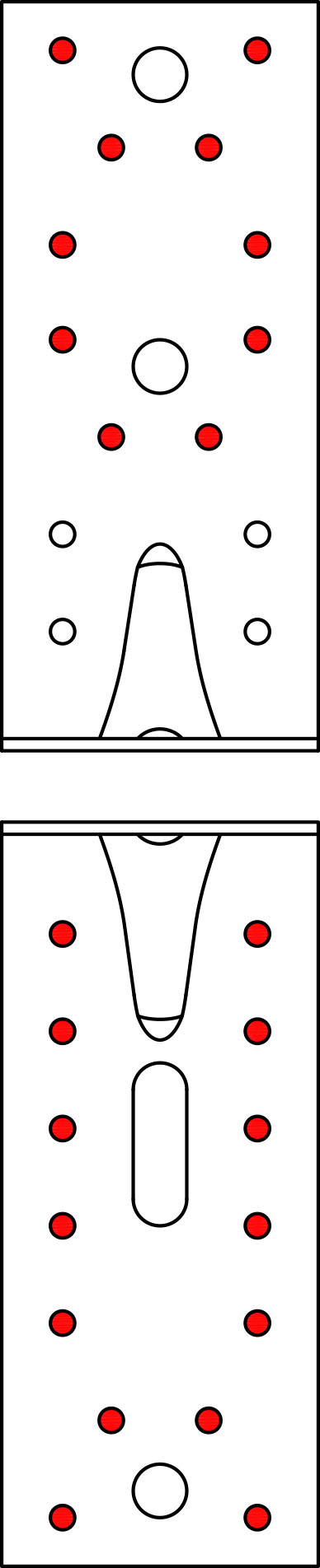

Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring

Art. nr.	Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring
	Utspikring		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1.k		R_2.k = R_3.k
	Antall	Antall	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
E9/2.5	8	6	2.0 / kmod^(-0.2)	3.4 / kmod^(-0.2)	6.6	8.9

Karakteristisk bæreevne - Søyle-bjelkesamling - 2 vinkelbeslag pr. samling

Art. nr.	Karakteristisk bæreevne - Søyle-bjelkesamling
	Utspikring		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1.k		R_2.k = R_3.k
	Antall	Antall	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
E9/2.5	10	14	3.1	5.1	6.7	8.6

Karakteristisk bæreevne - Bjelke-betongsamling - 2 vinkelbeslag pr. samling

Art. nr.	Karakteristisk bæreevne - Tre-betonsamling
	Utspikring				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1.k
	Antall	Type	Antall	Type	CNA4.0x35
E9/2.5	12	CNA*	1	Ø10	6

* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.

Montering

Innfesting

På tre:

CNA ringformede spiker med diameter 4,0 x 35 eller diameter 4,0 x 50 mm.
CSA-skruer, diameter 5,0 x 35 mm eller CSA-skruer, diameter 5,0 x 40 mm.
Bolter.
LAG-skruer.

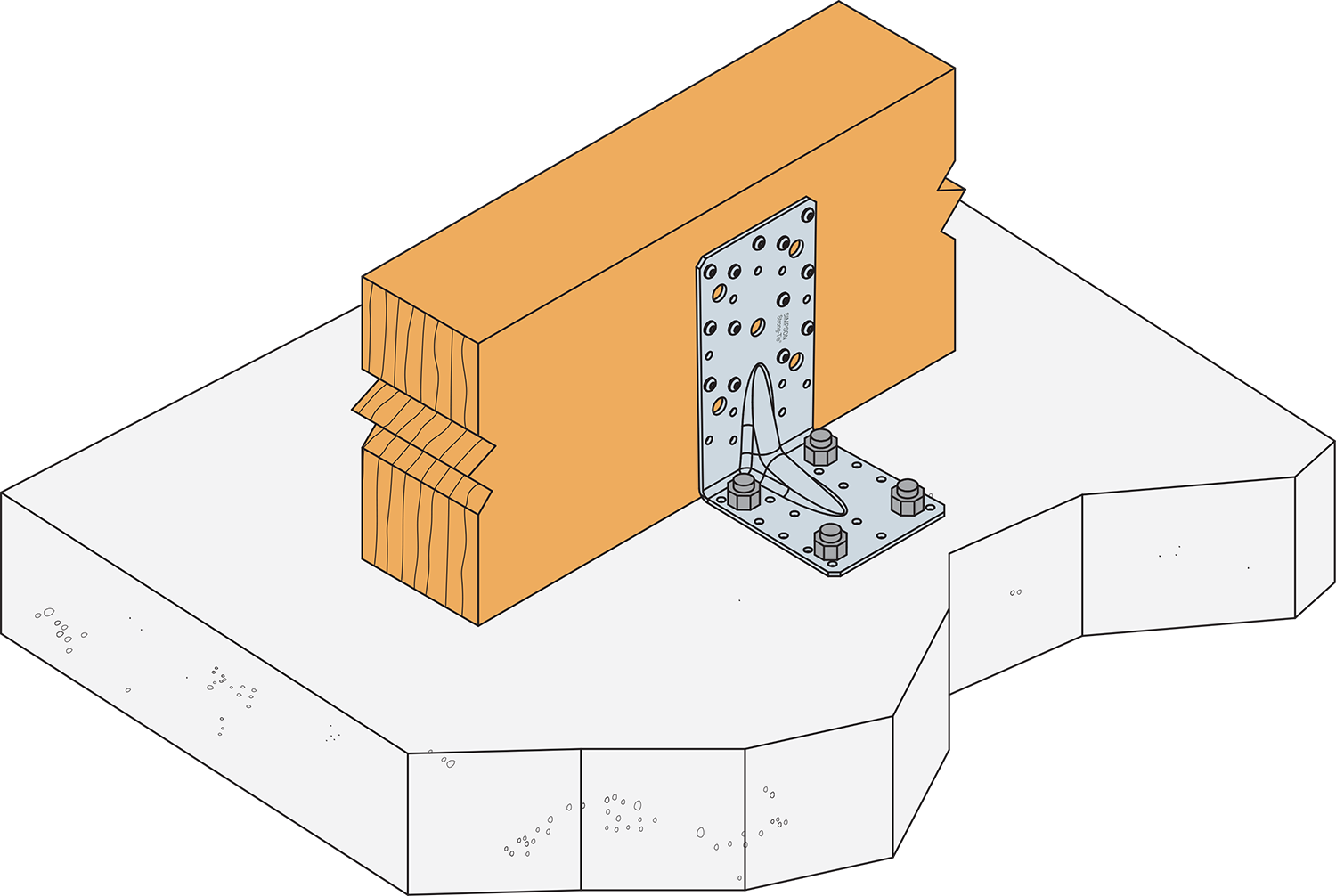

På betong:
Betongunderlag

Mekanisk forankring: WA M10-78/5 ELLER WA M12-104/5 pin.
Kjemisk forankring: AT-HP-harpiks + LMAS M10-120/25 gjengestang.

Hult murverk:

Kjemisk forankring: AT-HP eller POLY-GP harpiks + LMAS M10-120/25 gjengestang + SH M16-130 skjerm.

På stål:

Bolter.

Monteringsveiledning

Nærme deg elementet som skal festes,
Peke elementet. Dette kan også skrus fast med passende skruer,
Hvis underlaget er av tre, festes vinkelbeslaget også på dette med spikre eller skruer,
Hvis underlaget er av betong, fest vinkelen i henhold til monteringsanvisningen for den valgte forankringen.

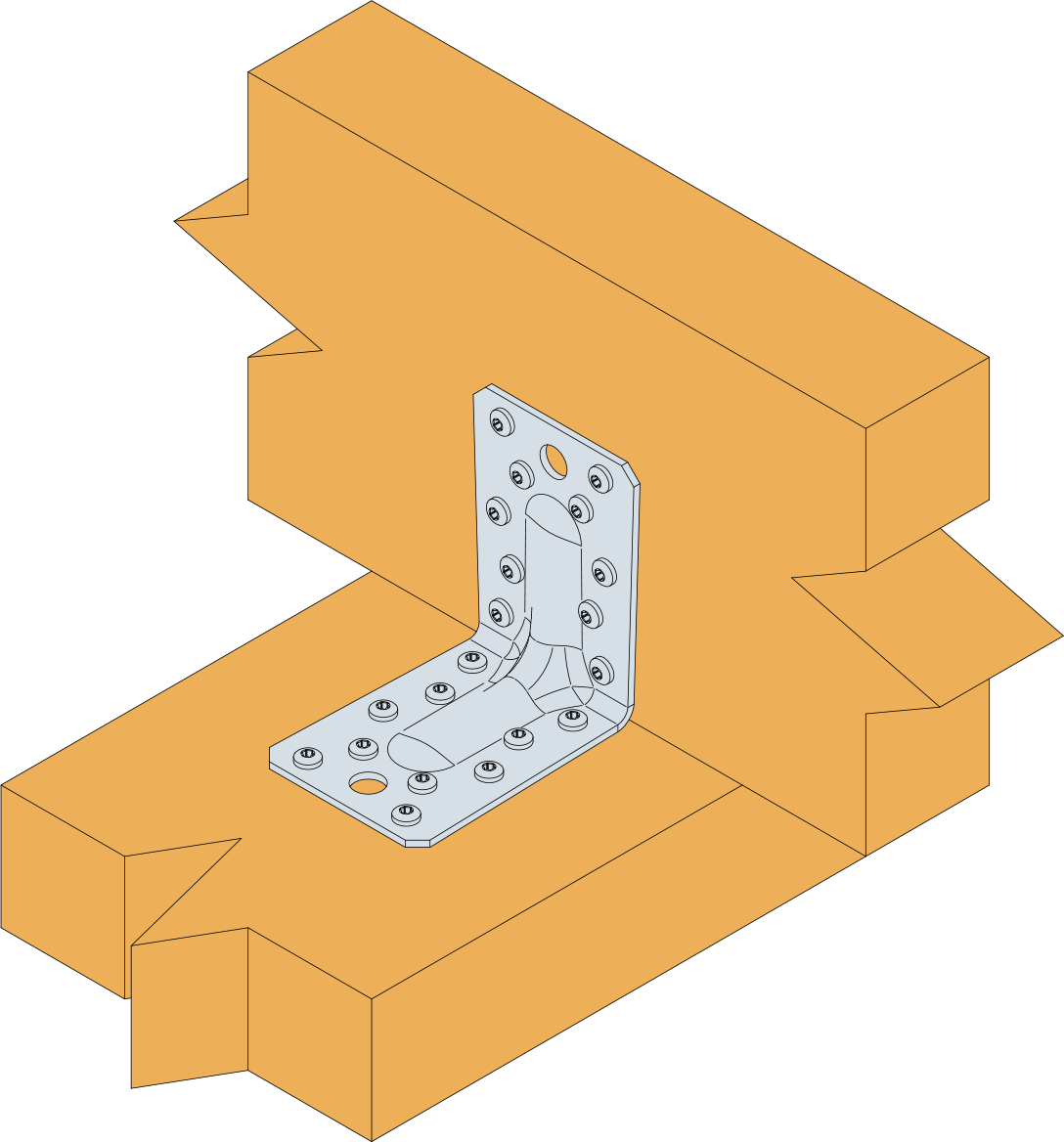

Fastening on wood support

Technical Notes

Installasjon

F1: strekkraft i vinkelbeslagets sentrale akse
Spesiell situasjon med festing med bare én vinkelbeslag:

Hvis den totale konstruksjonen hindrer rotasjon av sperren eller stolpen, er strekkfastheten lik halvparten av den angitte verdien for to vinkelbeslag.
Ellers avhenger forbindelsesmotstanden av « f » avstanden mellom den vertikale kontaktflaten og belastningspunktet.

F2 og F3: skjærkraft i sideveis retning
Spesiell situasjon ved en forbindelse med bare én vinkelbrakett:

Motstandsverdien som skal tas i betraktning er lik halvparten av den som er angitt for to vinkelbeslag.

F4 og F5: tverrgående kraft rettet mot eller motsatt vinkelbraketten

Forbindelsesmotstanden avhenger av « e » avstanden mellom vinkelbeslagets base og belastningspunktet.
Kontakt oss for å få opplysninger om tilsvarende belastninger.

Kun F1-, F2- og F3-krefter for tilkoblinger med 2 vinkelbraketter er angitt på dette arket.
For mer informasjon, kontakt oss.
