AG922

Massiv vinkel med høy bæreevne

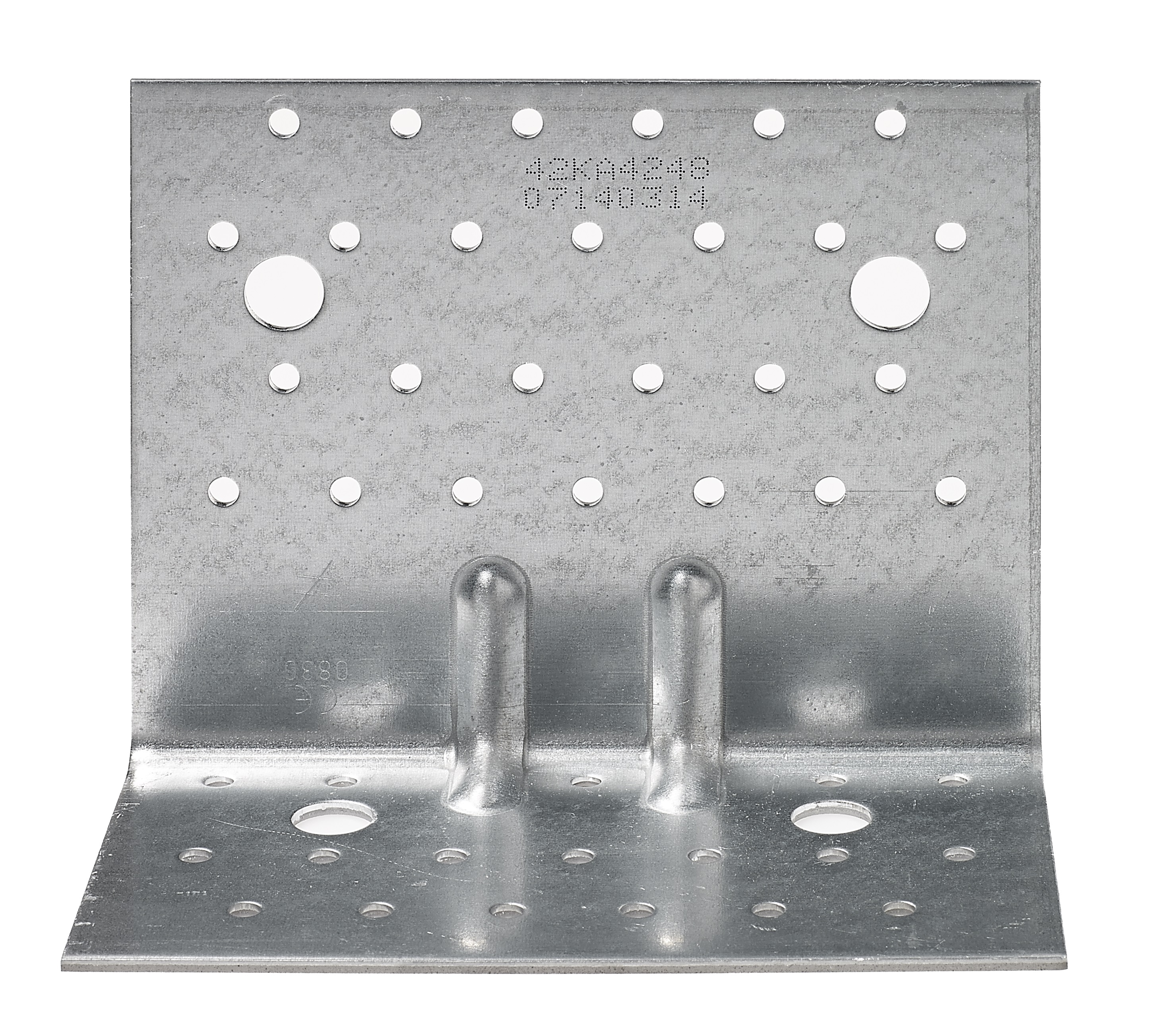

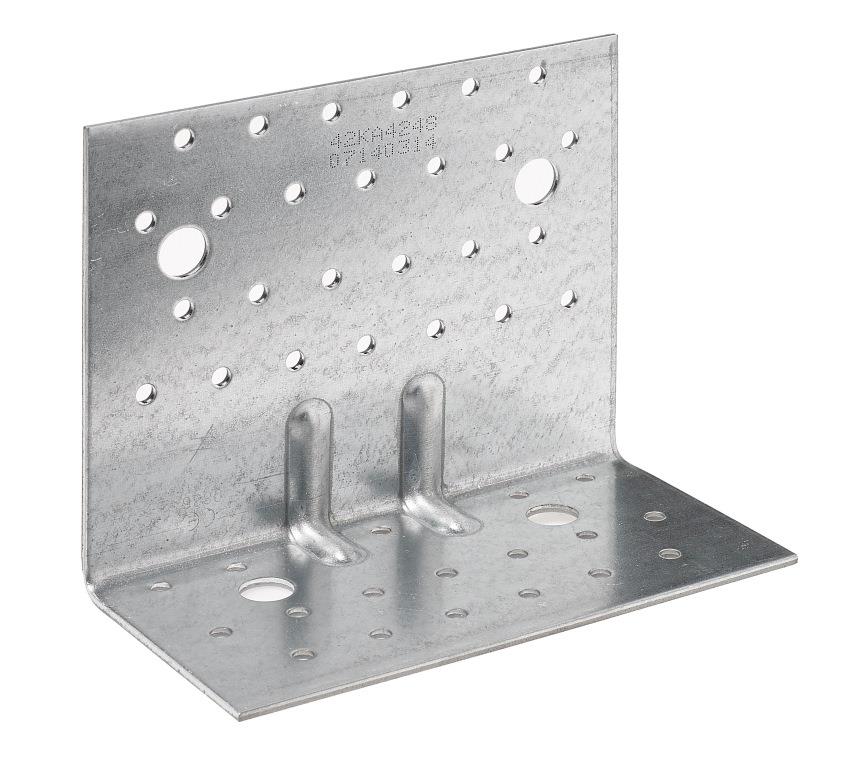

AG922 et et vinkelbeslag fremstilt av 2,5 mm stål. Ribbefrosterkninger øker beslaget bæreevne.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Indoor

Electrogalvanized steel Z275

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Kraftig veldokumenteret beslag
CE-godkendt
Mange muligheder i moderne byggeri med beton/træ samlinger

Applikasjoner

Skjøter

Tre-tre
Tre-betong

Brugsområder

Fastgørelse af mindre spær

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	Dimensjoner [mm]				Huller flik A		Flik B		Box Quantity
Art. nr.	A	B	C	t	Ø5	Ø13	Ø5	Ø13	Box Quantity
AG922	121	79	150	2.5	26	2	18	2	25

Karakteristisk bæreevne - Bjelke-bjelkesamling - 2 vinkelbeslag pr. samling

Art. nr.	Karakteristisk bæreevne - Bjelke-bjelkesamling
	Utspikring		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1.k	R_2.k = R_3.k
	Antall	Antall	CNA4.0x50	CNA4.0x50
AG922	16	13	18.5	29.5

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Bjelke-søylesamling - 2 vinkelbeslag pr. samling

Art. nr.	Karakteristisk bæreevne - Søyle-bjelkesamling
	Utspikring		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1.k
	Antall	Antall	CNA4.0x50
AG922	12	13	19.5

Karakteristisk bæreevne - Bjelke-betongsamling - 2 vinkelbeslag pr. samling

Art. nr.	Karakteristisk bæreevne - Bjelke-betongsamling
	Utspikring				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1.k	R_2.k = R_3.k
	Antall	Type	Antall	Type	CNA4.0x50	CNA4.0x50
AG922	16	CNA*	2	Ø12	30.6	48.2

* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

Karakteristisk bæreevne - Søyle-betongsamling - 2 vinkelbeslag pr. samling

Art. nr.	Karakteristisk bæreevne - Søyle-betongsamling
	Utspikring				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1.k
	Antall	Type	Antall	Type	CNA4.0x50
AG922	12	CNA*	2	Ø12	37.5

* Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

Karakteristisk bæreevne - Bjelke-bjelkesamling - 1 vinkelbeslag pr. samling

Art. nr.	Karakteristisk bæreevne - Tre-Tresamling - Bjelke-veggsamling
	Utspikring		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_4.k
	Antall	Antall	CNA4.0x50
AG922	12	13	22.6

Karakteristisk bæreevne - Bjelke-bjelkesamling - 1 vinkelbeslag pr. samling

Art. nr.	Karakteristisk bæreevne - Bjelke-vægsamling
	Utspikring				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_4.k
	Antall	Type	Antall	Type	CNA4.0x50
AG922	12	CNA*	2	Ø12	24.8

Montering

Innfesting

På træ kan bruges:

CNA kamsøm
CSA beslagsskruer
Bolte
LAG skruer

Til beton kan bruges:

mekaniske ankre: WA
kemiske ankre: AT-HP + LMAS

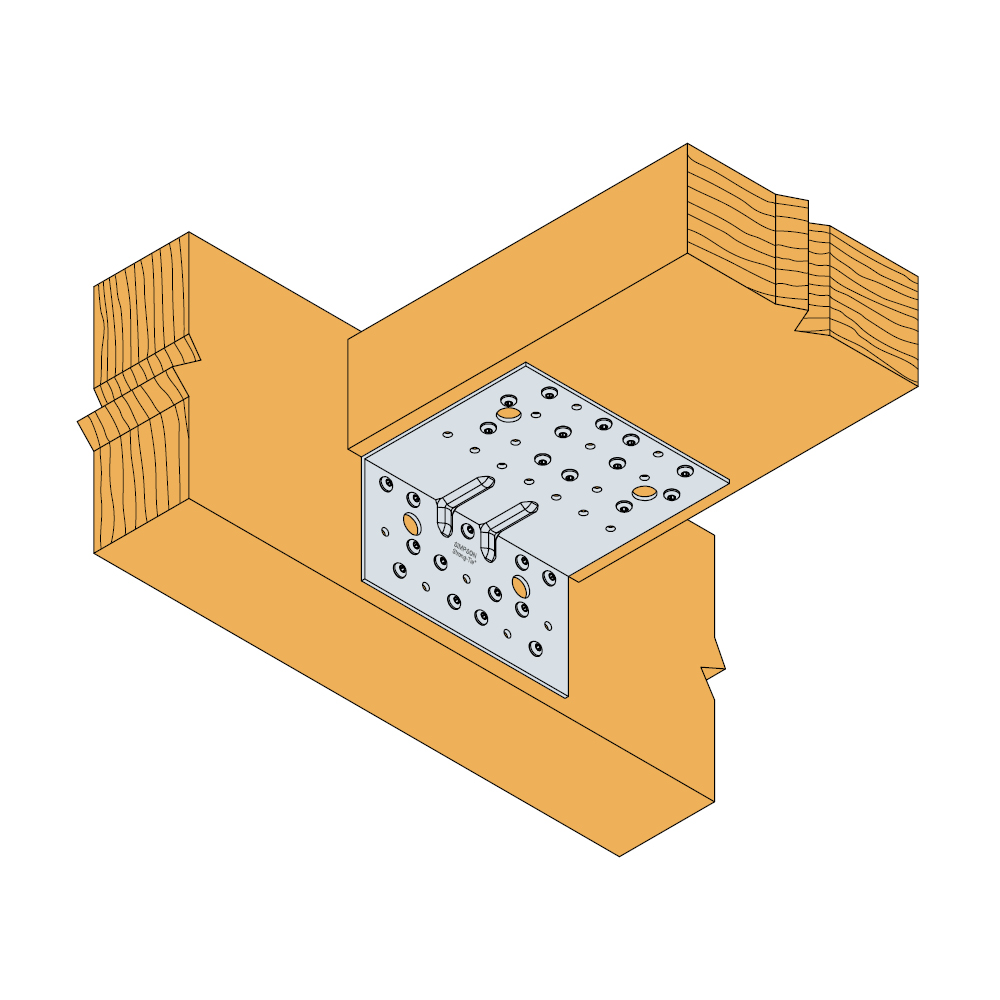

Installation

Come with the joist close to the header,
Add nails/screws to fix the angle bracket to the joist,
If timber header, the angle bracket is also fixed to the header with screws or nails
If concrete header, attached the angle bracket using installation details from the anchor

Technical Notes

Teknisk information

To vinkelbeslag pr. samling

Vinkelbeslagene forudsættes anbragt lige overfor hinanden.
F1             Løftende kraft der virker midt i åsen.
F2 og F3    Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
F4 og F5    Tværgående kraft der virker midt for vinkelbeslagene i bjælkens retning i højden e over bjælken.

Et vinkelbeslag pr. samling

F1    Løftende kraft der virker i vinkelbeslagets centrale akse, men i en afstand f fra vinkelbeslagets vertikale flig. Hvis åsen er forhindret i at rotere, vil bæreevneværdien være halvdelen af bæreevnen for en samling med to vinkelbeslag.
F2 og F3    Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
F4    Tværgående kraft der virker i bjælkeretningen midt for vinkelbeslaget. Virker ind mod vinkelbeslaget i højden e over bjælken.
F5    Tværgående kraft der virker i bjælkeretningen midt for vinkelbeslaget. Virker bort fra vinkelbeslaget i højden e over bjælken.
