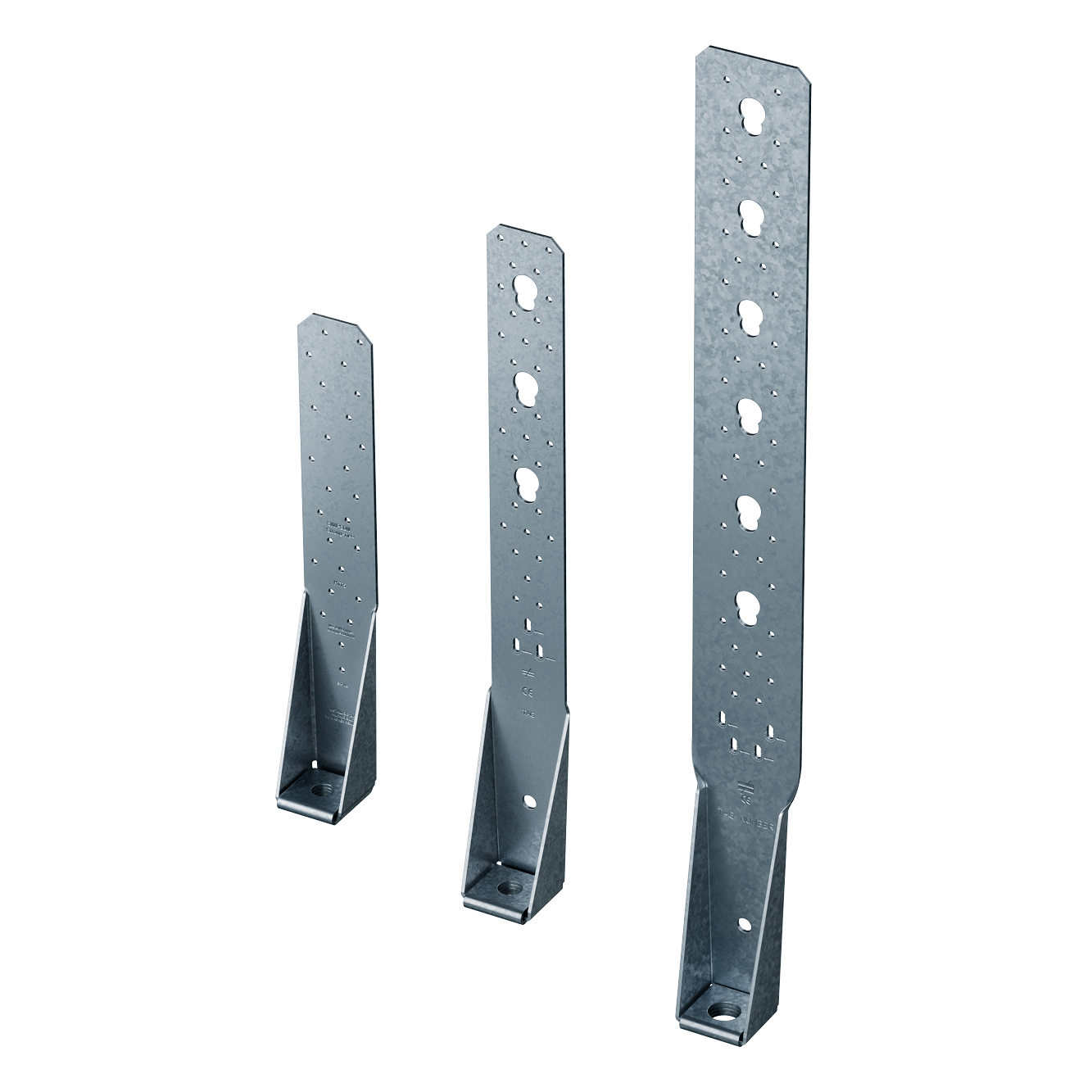

Trekkanker

Beslagene er laget av en varmforsinket plate med en tykkelse på 2,8 mm.

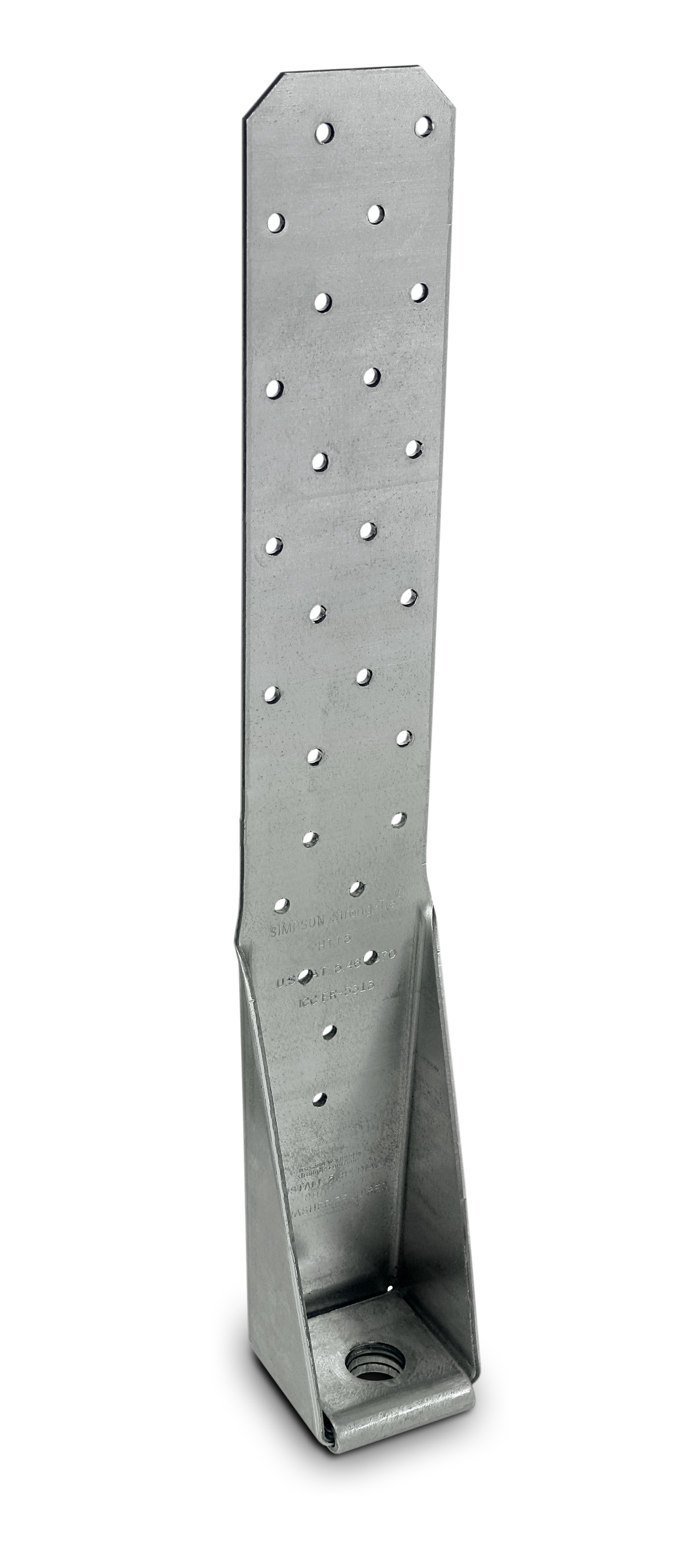

I trekkankeret HTT er den lange fliken utstyrt med Ø 4,7 mm hull, og den korte fliken med et Ø 17 mm hull. Beslaget er utformet slik at det er fire platetykkelser under bolthodet i den korte fliken. Beslaget er dessuten forsterket av platefeltene i sidene ved den korte fliken.

Det er innlagt en forsterkningsplate over bolthullet i den korte fliken.

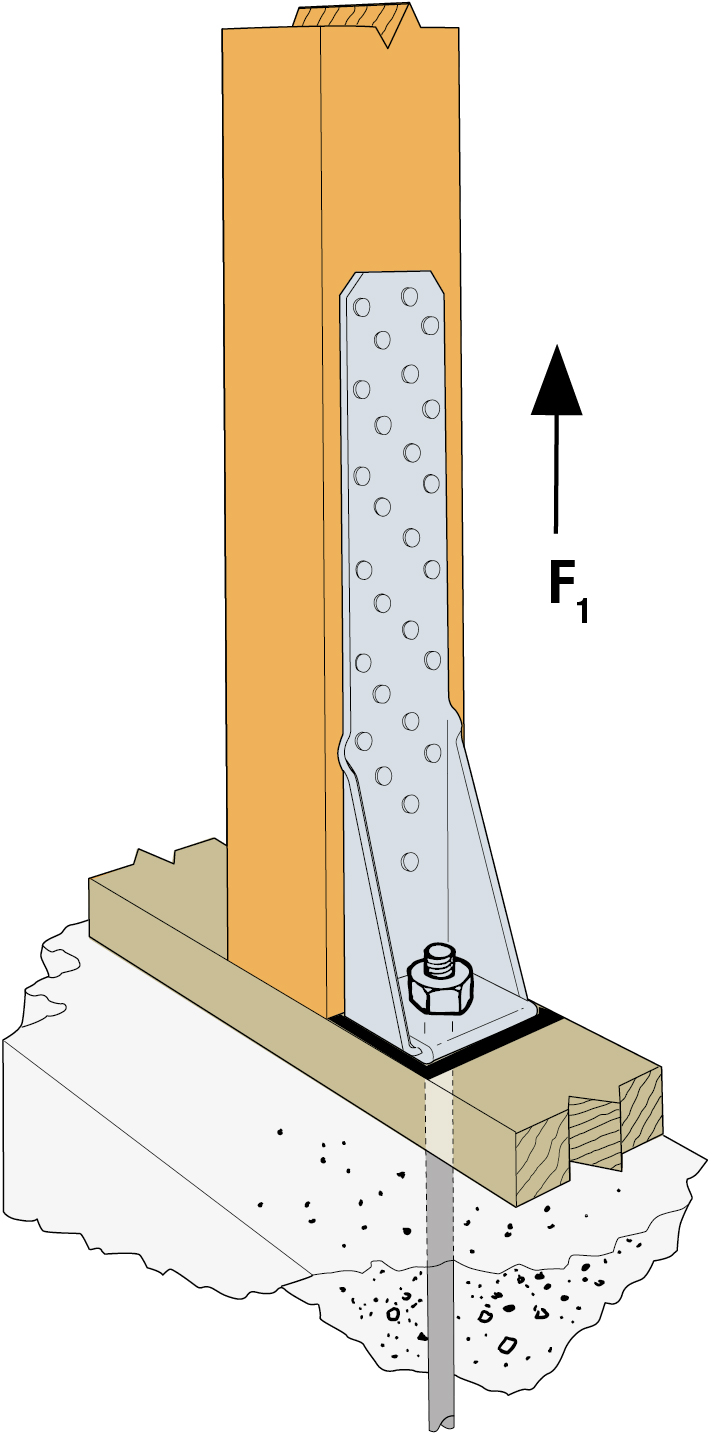

Trekonstruksjoner som er utsatt for løftende krefter kan settes fast i en betongkonstruksjon med trekkankrene. Den lange, loddrette fliken gjør det mulig å plassere det nødvendige antallet kamspiker med overholdelse av normkravene til spikerplassering i en loddrett stolpe – også når det ligger en vannrett svill under denne.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Indoor

EPD

Electrogalvanized steel Z275

HTT_SSTBP_homepage_LV_en

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
Grad 33 i henhold til ASTM A-653, tilsvarende egenskapene i S235JR
Korrosjonsbeskyttelse:
275 g/m² på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

Muliggjør innfesting til betongkonstruksjoner

Applikasjoner

Skjøter

Tre-søyle skjøter

Bruksområder

Trekonstruksjoner som er utsatt for løftende krefter kan festes til en betongkonstruksjon med trekkankrene. Den lange loddrette fliken gjør det mulig å plassere det nødvendige antallet kamspiker med overholdelse av normkravene til spikerplassering i en loddrett stolpe – også når det ligger en vannrett svill under denne.

Tekniske data

Dimensjoner

Referanse	beslag dimensjoner
	annet		produktdimensjoner[mm]						bjelke			flens B
	NOB nr.	antall per eske	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t[mm]	rund			rund
	NOB nr.	antall per eske	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	t[mm]	Ø4,7	Ø5[mm]	Ø21	Ø17,5	Ø18[mm]
HTT4	42922721	16.0	314	60	64	11.4	35	2.8	18	-	-	1	-
HTT5	42922755	10.0	403	56	64	11.4	35	2.8	26	-	-	1	-
HTT22E	-	10.0	558	60	63	12	33	3	-	31	3	-	1
HTT31	-	5.0	790	60	90	12	33	3	-	41	6	-	-

Lastbæreevnetabell (karakteristiske verdier)

Referanse	Holdowns kapasitet
	produkt capacities - tre to betong
	antall of Fasteners						Capacities[kN]
	bjelke				flens B		R1,k (without US50/50/8 washer)								R1,k (with US50/50/8 washer)
	antall	type	antall 2	type 2	antall	type	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60	CSA5,0x35	CSA5,0x40	CSA5,0x50	CSA5,0x80	CNA4.0x35	CNA4.0x40	CNA4.0x50	CNA4.0x60
HTT4	n	CNA	-	-	1.0	M16	min [(n-3.5)*1.66; 15.4; 43/kmod]	min [(n-3.5)*1.83; 18.6; 43/kmod]	min [(n-3.5)*2.22; 24.7; 43/kmod]	min [(n-3.5)*2.36; 31; 43/kmod]	-	-	-	-	min [(n-3.5)*1.66; 19.7]	min [(n-3.5)*1.83; 23.9]	min [(n-3.5)*2.22; 31.7]	min [(n-3.5)*2.36; 39.7]
HTT5	n	CNA	-	-	1.0	M16	min [(n-3.5)*1.66; 15.4; 43/kmod]	min [(n-3.5)*1.83; 18.6; 43/kmod]	min [(n-3.5)*2.22; 24.7; 43/kmod]	min [(n-3.5)*2.36; 31; 43/kmod]	-	-	-	-	min [(n-3.5)*1.66; 19.7]	min [(n-3.5)*1.83; 23.9]	min [(n-3.5)*2.22; 31.7]	min [(n-3.5)*2.36; 39.7]
HTT22E	n (1)	CNA/CSA	-	-	1.0	M16	min [(n-3,5)*1,66; 32,6; 57,5/kmod]	min [(n-3,5)*1,83; 39,6; 57,5/kmod]	min [(n-3,5)*2,22; 42,3; 57,5/kmod]	min [(n-3,5)*2,36; 53,1; 57,5/kmod]	min [(n-3.5)*1,99; 91,1; 57,5/kmod]	min [(n-3.5)*2,25; 106,7; 57,5/kmod]	min [(n-3.5)*2,63; 138,2; 57,5/kmod]	min [(n-3.5)*3,5; 232,4; 57,5/kmod]	-	-	-	-
HTT31	n (2)	CNA/CSA	-	-	1.0	M24	min [(n-4)*1,66; 144,1; 85,1/kmod)	min [(n-4)*1,83; 144,1; 85,1/kmod)	min [(n-4)*2,22; 144,1; 85,1/kmod)	min [(n-4)*2,36; 144,1; 85,1/kmod)	min [(n-4)*1,99; 144,1; 85,1/kmod)	min [(n-4)*2,25; 144,1; 85,1/kmod)	min [(n-4)*2,63; 144,1; 85,1/kmod)	min [(n-4)*3,5; 144,1; 85,1/kmod)	-	-	-	-

n = antall forbindelsesmidler

(1) Ovenstående bæreevner for HTT22E forudsætter at der altid monteres forbindelsesmidler i de nederste 5 huller på beslaget. Disse medtages i beregningen af bæreevnen.

(2) Ovenstående bæreevner for HTT31 forudsætter at der monteres 4 stk. CSA5,0x80 i de nederste ovale huller. Hvis der benyttes andre forbindelsesmidler end CSA5x80 i de nederste fire huller så skal bæreevnen beregnes iht. ETA-07/0285. Disse medtages i beregningen af bæreevnen.

Bemærk - der kan opnåes højere bæreevner ved at benytte US-underlagsskive sammen med HTT4 og HTT5, denne skal tilkøbes seperat. Der kan IKKE benyttes 5,0 mm beslagskruer til HTT4 og HTT5.

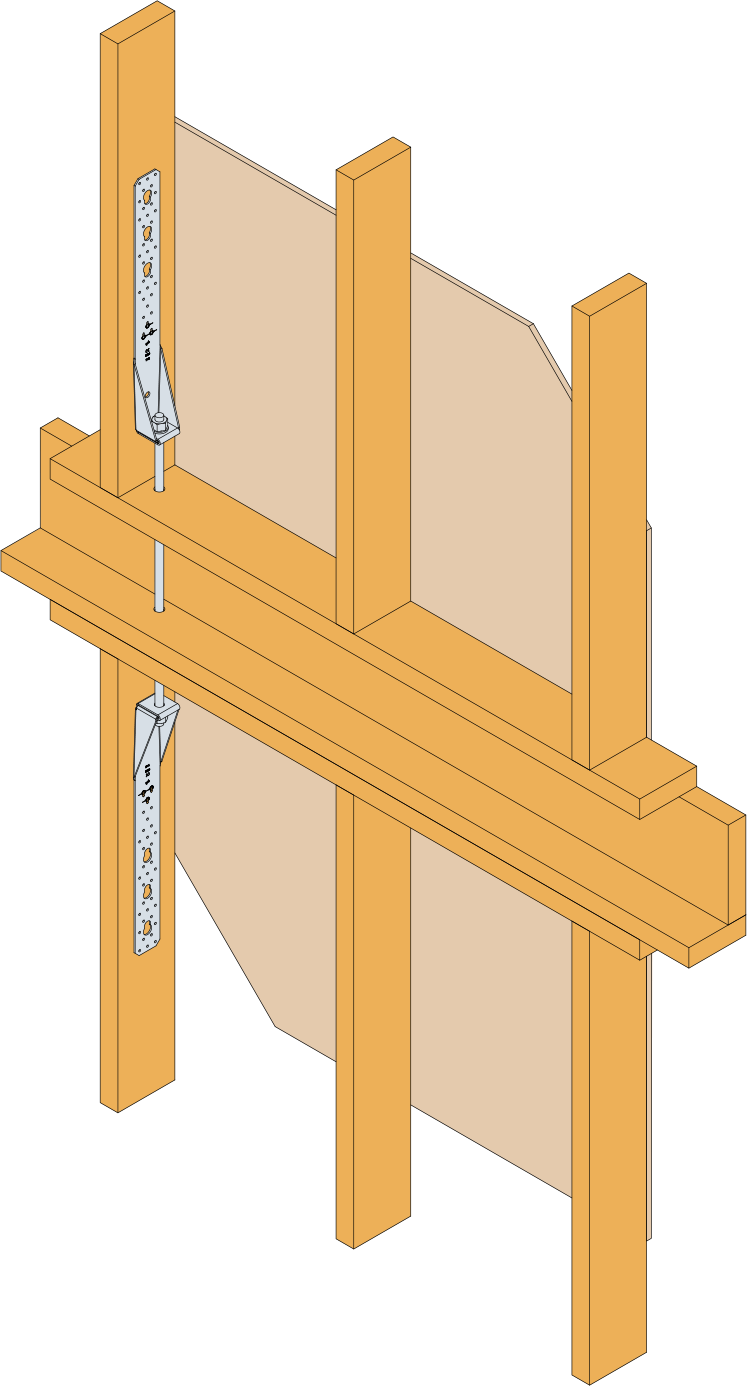

Montering

Innfesting

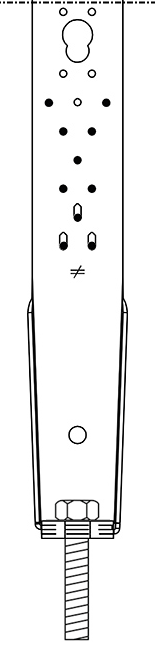

Innfesting til søylen gjøres med minst 4 stk. CNA4,0xℓ kamspiker. Det skal alltid spikres i de to nederste hullene. Innfestingen fra betongfundamentet gjøres med M16 bolt i HTT

Innfesting til betong:
