E20/3

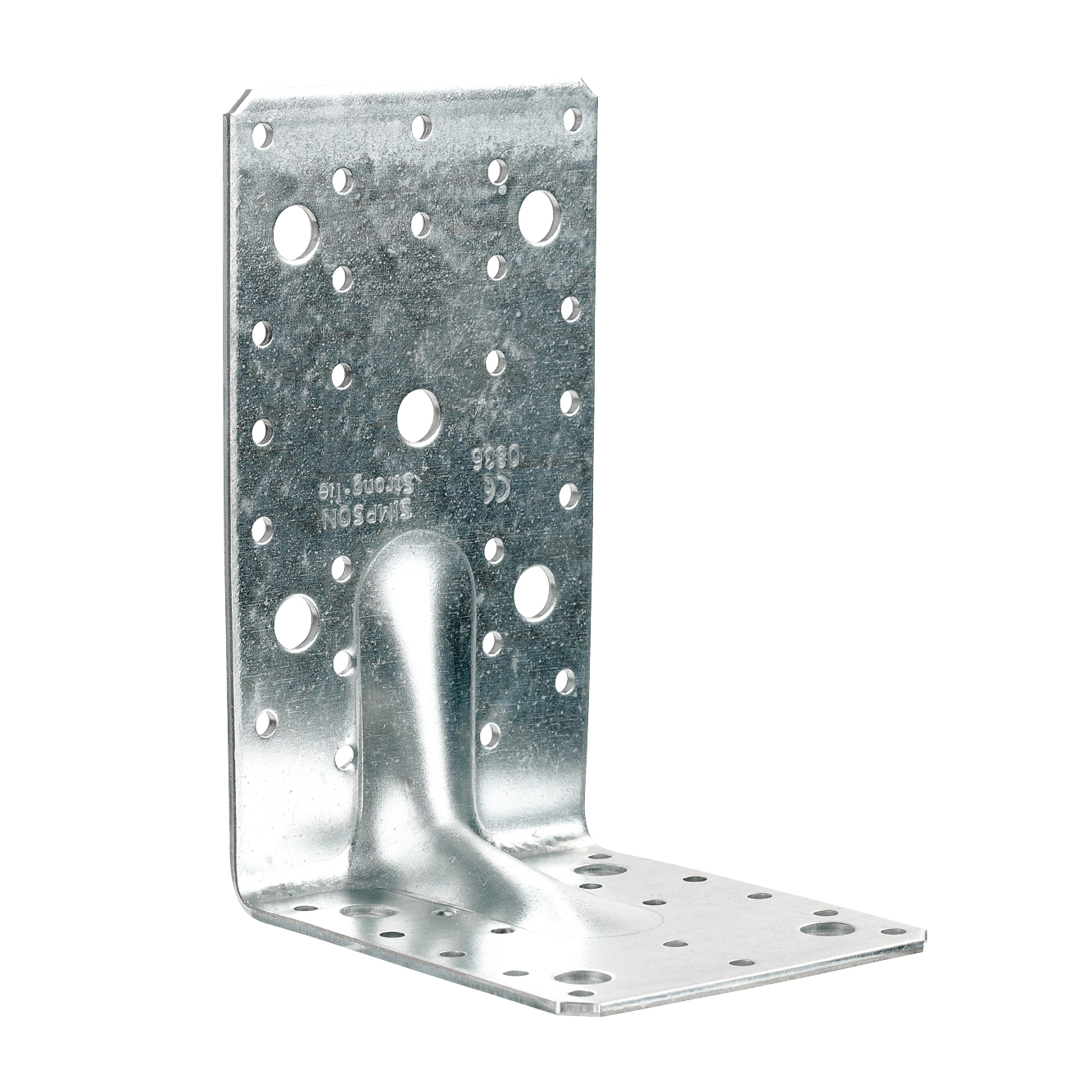

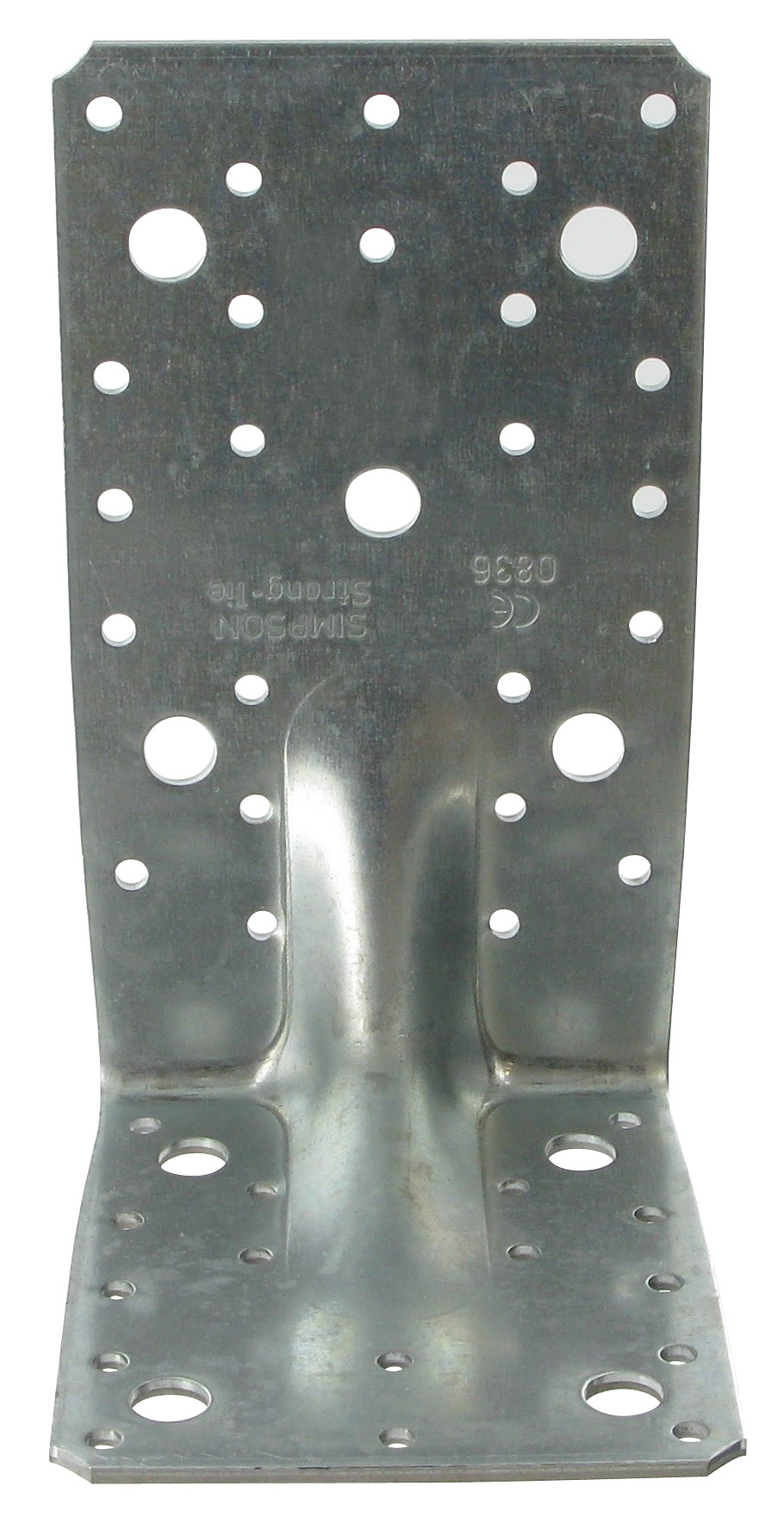

Vinkelbeslag med ribbeforsterkning

E20/3 vinkelbeslag brukes til skjøter i bærende trekonstruksjoner.
Beslaget er utstyrt med kraftige ribbeforsterkninger.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

  • Meget sterk vinkel
  • Kan brukes til forankring, fordi den tåler både sug og trekk i alle retninger
  • En vinkel E20/3 på hver side av skjøten gir en sterk og sikker konstruksjon
  • To vinkelbeslag kan brukes som alternativ til én bjelkesko

Applikasjoner

Skjøter

  • Tre-tre skjøt
  • Tre-betong skjøt

Bruksområder

  • Brukes til skjøter i bærende trekonstruksjoner
  • Brukes i skjøter på betong, satt fast med M10 bolter

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Huller flik B
A B C t Ø5 Ø11 Ø5 Ø11
E20/343582662170113953245164

Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Tre-Tresamling - Full utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Antall CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
E20/324167.348.9514.7119.8921.8628.31

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities”.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Antall CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
E20/31295.566.7810.971516.4821.51

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities”.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Søyle-bjelkesamling - Delvis utspikring - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Søyle-bjelkesamling - Delvis utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Antall CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
E20/31385.566.7810.9711.7712.9316.92

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities”.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Utveksling - Delvis utspikring - 2 besalg

Art. nr. Karakteristisk bæreevne - Utveksling
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R2.k = R3.k
Antall Antall CNA4.0x35 CNA4.0x40 CNA4.0x60
E20/3181612.6715.4524.14

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities”.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Bjelke-betongsamling - Full utspikring - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Tre-betonsamling - Full utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Type Antall Type CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
E20/324CNA4Ø1053.765.588.83942.947.5

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities”.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Bjelke-betongsamling - Delvis utspikring - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Tre-betonsamling - Delvis utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Type Antall Type CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
E20/313CNA4Ø1030.236.95025.42831

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0,9. For other load duration and service class, please refer to the ETA to get more accurate capacities”.
To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - CLT bjelke/CLT bjelke - 2 vinkelbeslag - Ø10 beslagskruer

Art. nr. Karakteristisk bæreevne - CLT bjelke/CLT bjelke - 2 vinkelbeslag - Ø10 beslagskruer
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Type Antall Type SSH10x80 SSH10x80
E20/35SSH4SSH2926

Installasjon

Installasjon

Innfesting

  • Tre-tre skjøt: CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer

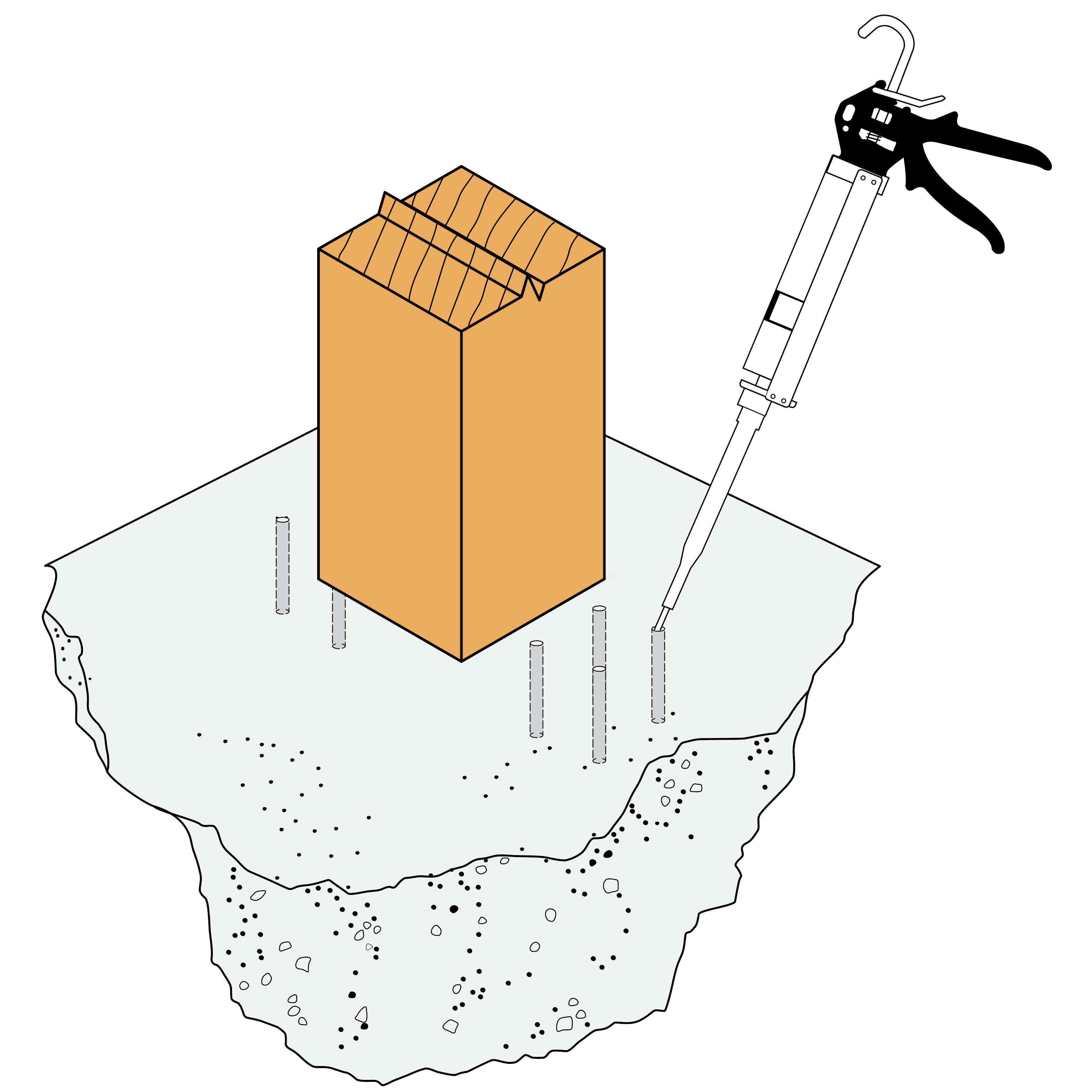

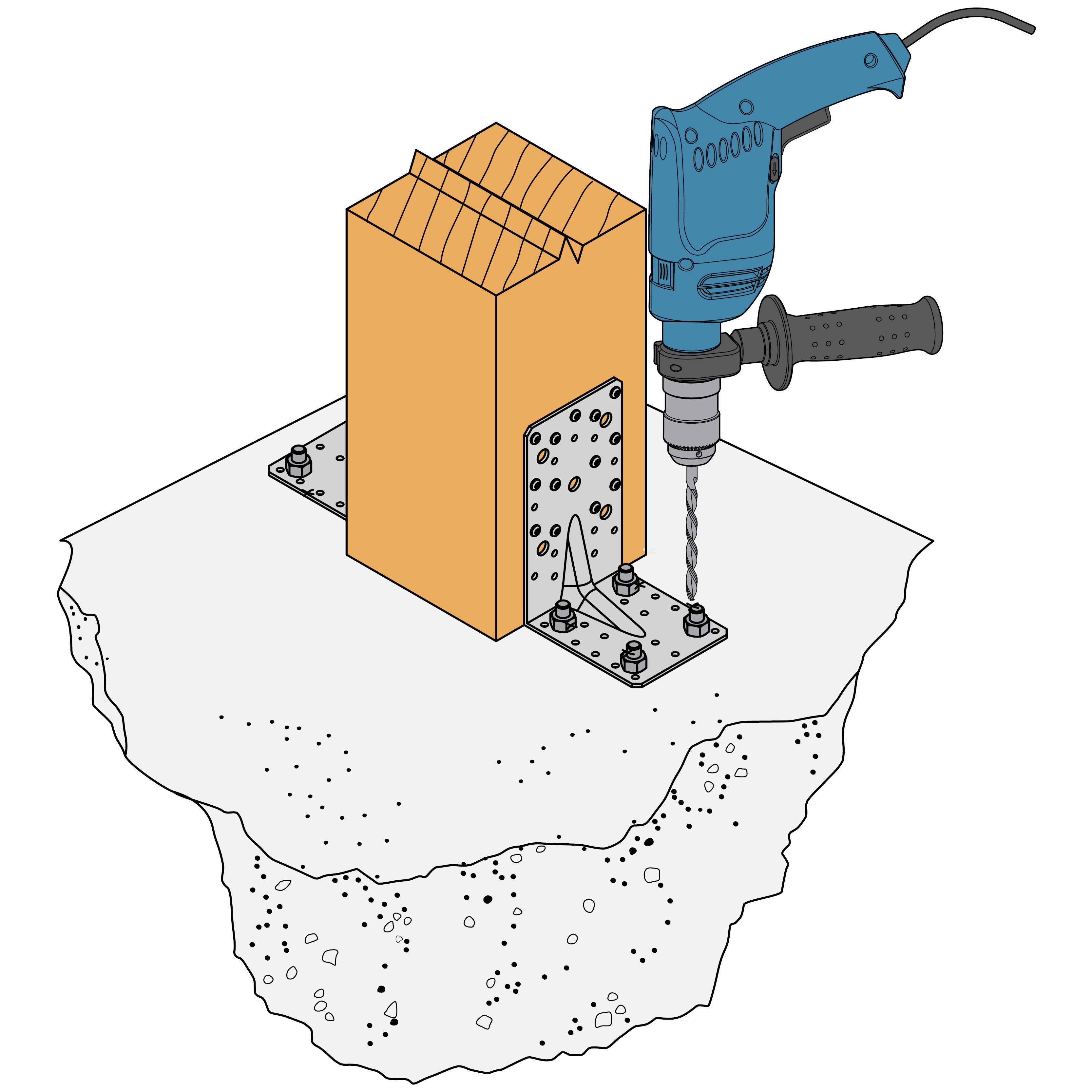

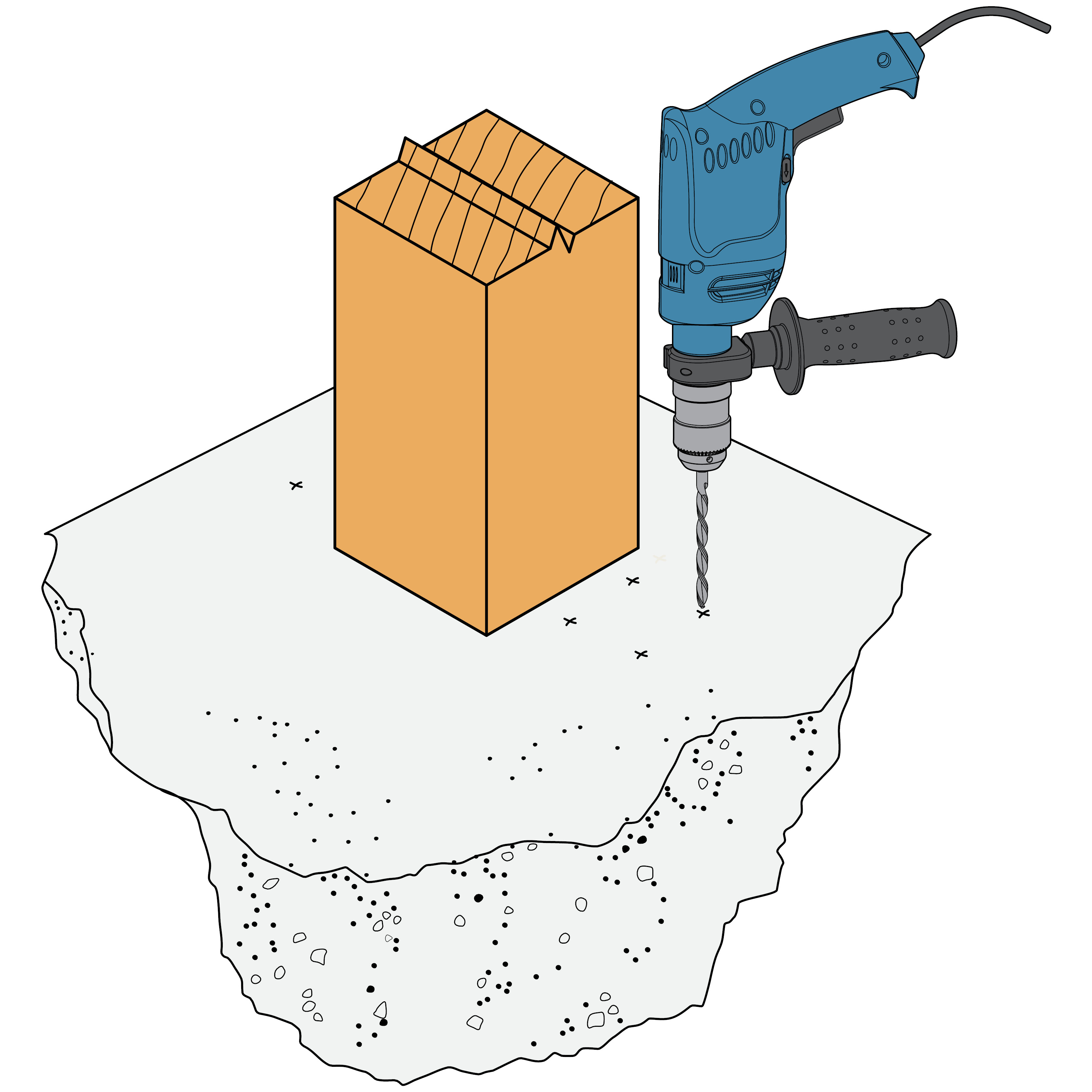

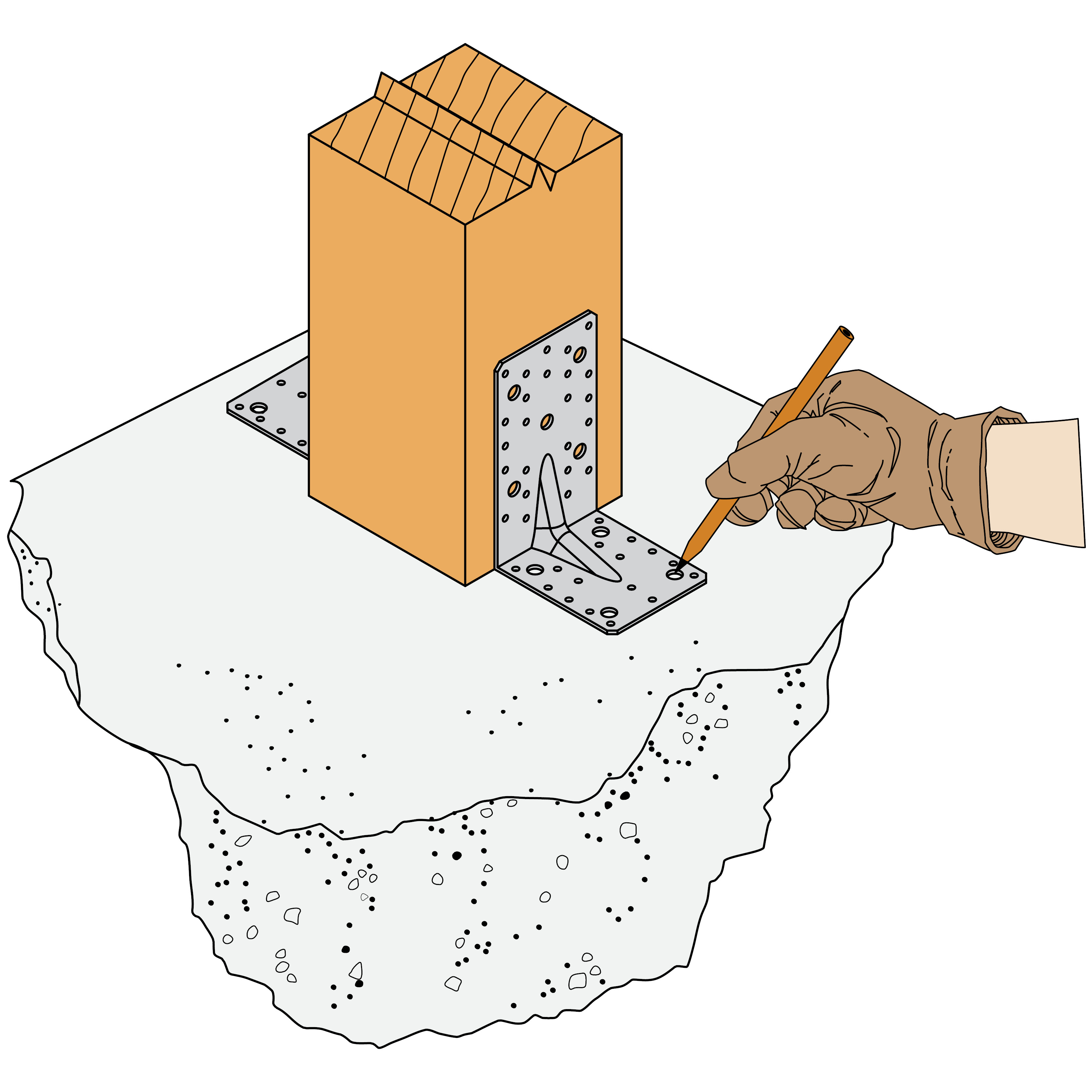

  • Tre-betong skjøt: M10 bolter

Technical Notes

Teknisk informasjon

To vinkelbeslag per skjøt

Vinkelbeslagene forutsettes satt rett overfor hverandre.

  • F1              Løftende kraft som virker midt i åsen.
  • F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
  • F4 og F5    Tverrgående kraft som virker midt på vinkelbeslagene i bjelkens retning i høyden (e) over bjelken.

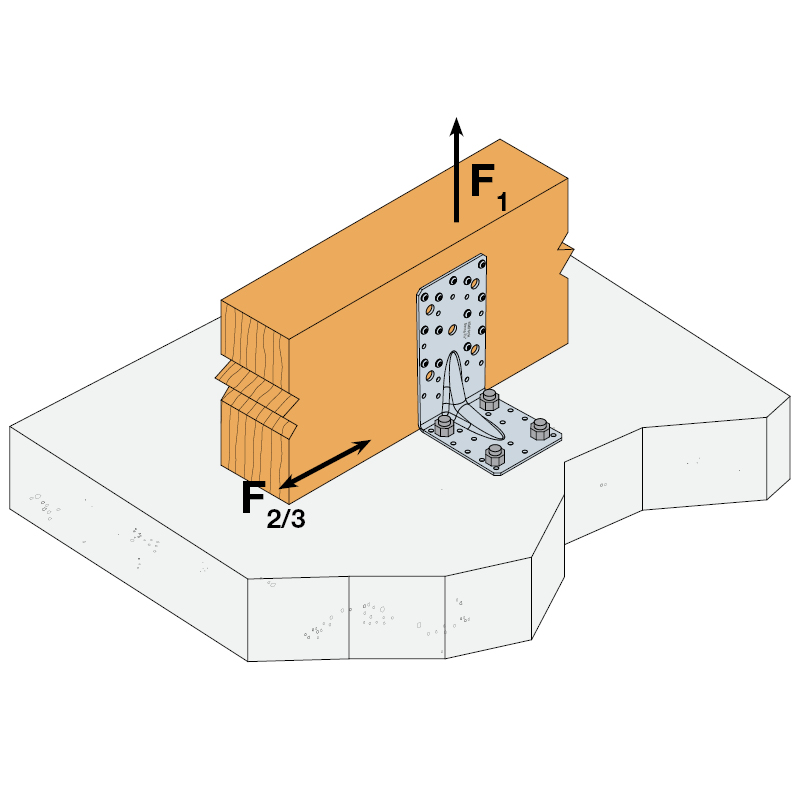

Ett vinkelbeslag per skjøt

  • F1    Løftende kraft som virker i vinkelbeslagets sentrale akse, men i en avstand (f) fra vinkelbeslagets vertikale flik. Hvis åsen er hindret i å rotere, vil bæreevneverdien være halvparten av bæreevnen for en skjøt med to vinkelbeslag.
  • F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
  • F4    Tverrgående kraft som virker i bjelkeretningen midt på vinkel­beslaget. Virker inn mot vinkelbeslaget i høyden (e) over bjelken.
  • F5    Tverrgående kraft som virker i bjelkeretningen midt på vinkelbeslaget. Virker bort fra vinkelbeslaget i høyden (e) over bjelken.
