CNAPC34

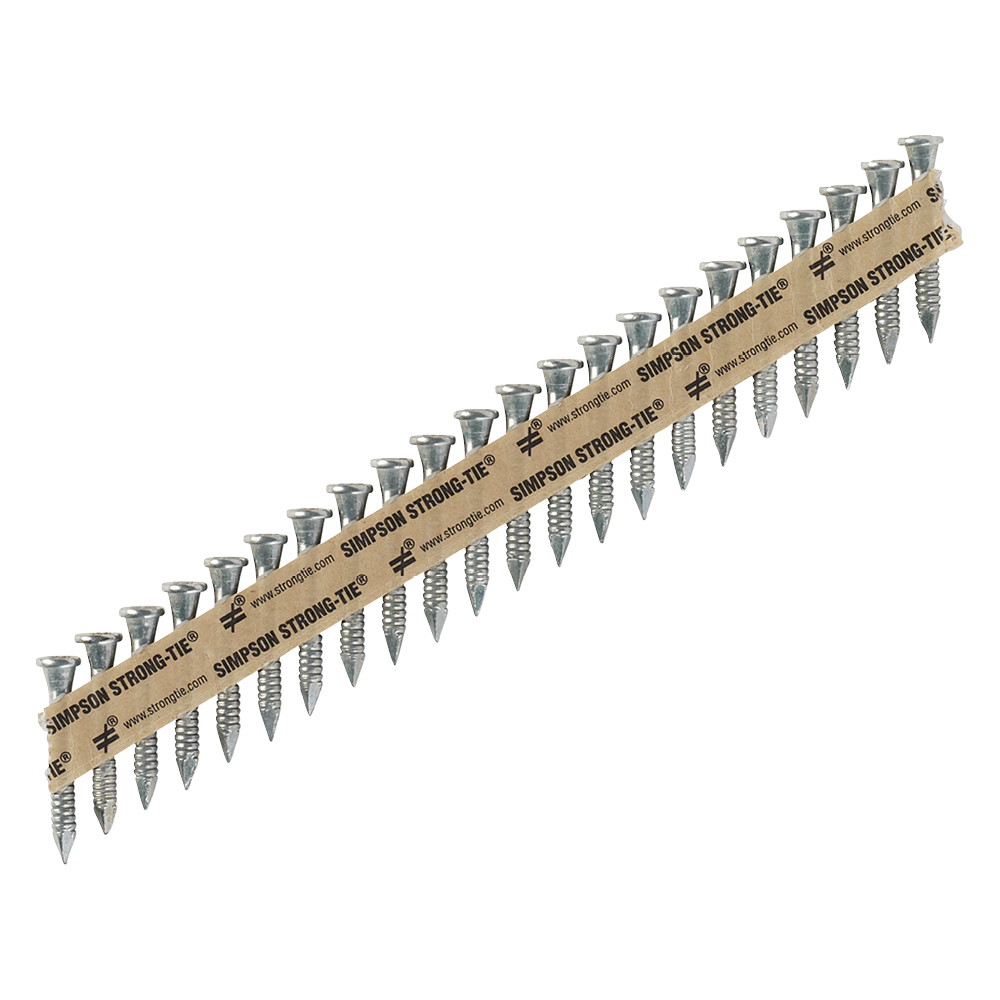

34° Beslagspiker, Papirbåndet

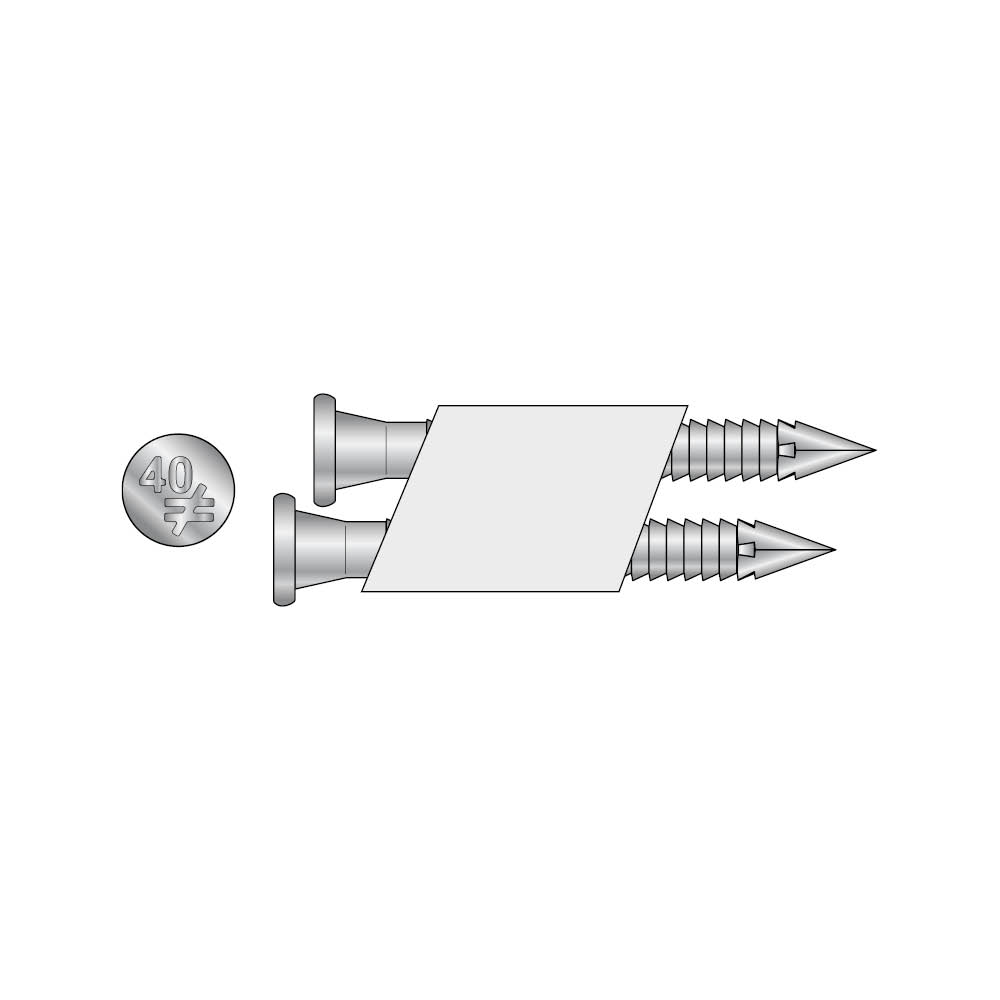

Beslagspiker til bygningsbeslag med standard 5 mm hull. De bånnede kamspikerne passer til alle spikerpistoler på markedet med en vinkel på spikeren på 34°.

CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
EPD
EPD
Elgalvanisert stål 12 µm
Elgalvanisert stål 12 µm
Anvendelsesklasse 2
Anvendelsesklasse 2
Indoor
Indoor

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Galvanisert stål med zinklagtykkelse 12 µm

Fordeler

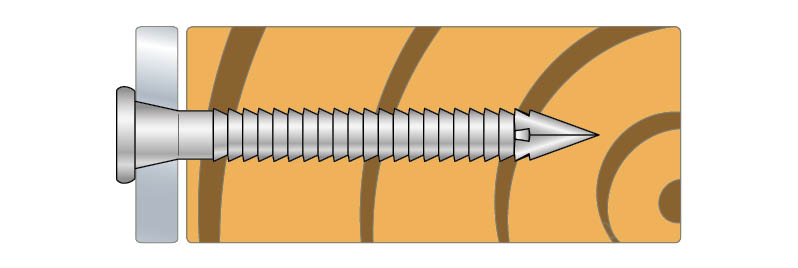

  • Den koniske formen under hodet sikrer, at spikeren er i full kontakt med hullet i beslaget
  • Høy utrekkskapasitet

Applikasjoner

Sammenføyninger

  • Hovedbjelke, sekundærbjelke: massivt tre, komposit-tømmer, limt laminert tre

Anvendelsesområder

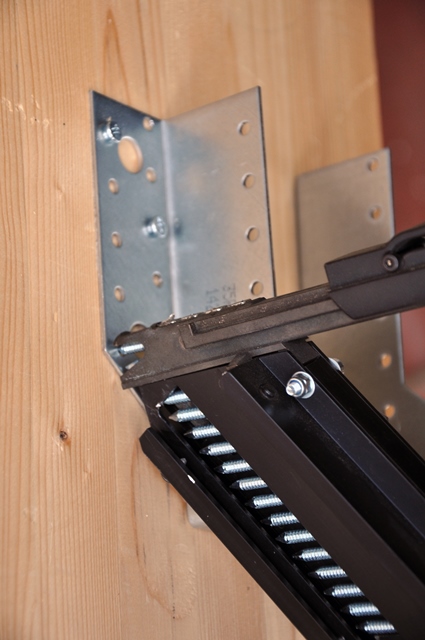

  • Montering av vinkelbeslag
  • Bjelkesko
  • Vindtrekksbånd
  • Hullplater

Tekniske data

Dimensjoner og karakteristisk kapasitet

Dimensjoner

ReferanseFasteners dimensjoner[mm]spiker loads
annetproduktdimensjoner[mm]QD informasjonCharacteristic Capacities[kN]
DB nr.NOB nr.antall/esked[mm]L[mm]dh[mm]ht[mm]antall per StripRlat,k[kN]Rax,k[kN]
CNA4.0X35PC341897085515614931500.043571.522.01.660.61
CNA4.0X40PC341897086515615041500.044071.522.01.830.74
CNA4.0X50PC341897087515615121000.045071.522.02.220.98
CNA4.0X60PC341897088515615231000.046071.522.02.361.23

Kapasiteter er angitt for 2 mm stålplate tykkelse og trevirke i kvaliet C24. For å finne kapasiteten til andre stål tykkelser og trevirkes kvaliteter, henvises det til ETA-04/0013.

Characteristic capacities

Referansespiker loads
Characteristic Capacities[kN]

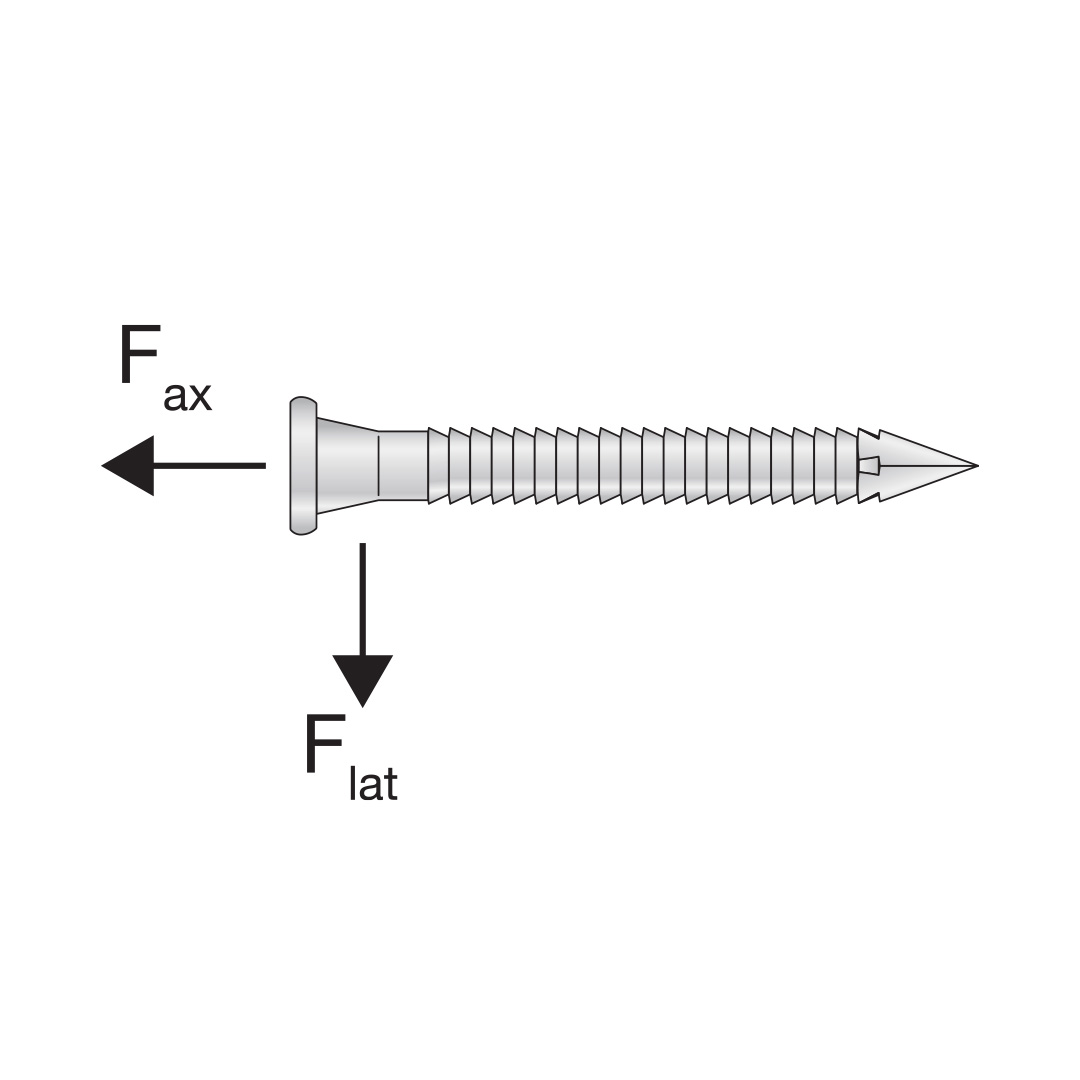

Rax,k[kN]Rlat,k[kN]
CNA4.0X35PC340.611.66
CNA4.0X40PC340.741.83
CNA4.0X50PC340.982.22
CNA4.0X60PC341.232.36

Capacities are for 2mm thick steel plates and Grade C24 timber. Please refer to ETA-04/0013 for capacities of other thickness and timber grades

Sertifiseringer

Europeisk teknisk vurdering (ETA)

product.doc.history.none

Environmental Product Declarations (EPD)
