ABAI
Lydabsorberende vinkelbeslag til CLT konstruksjoner

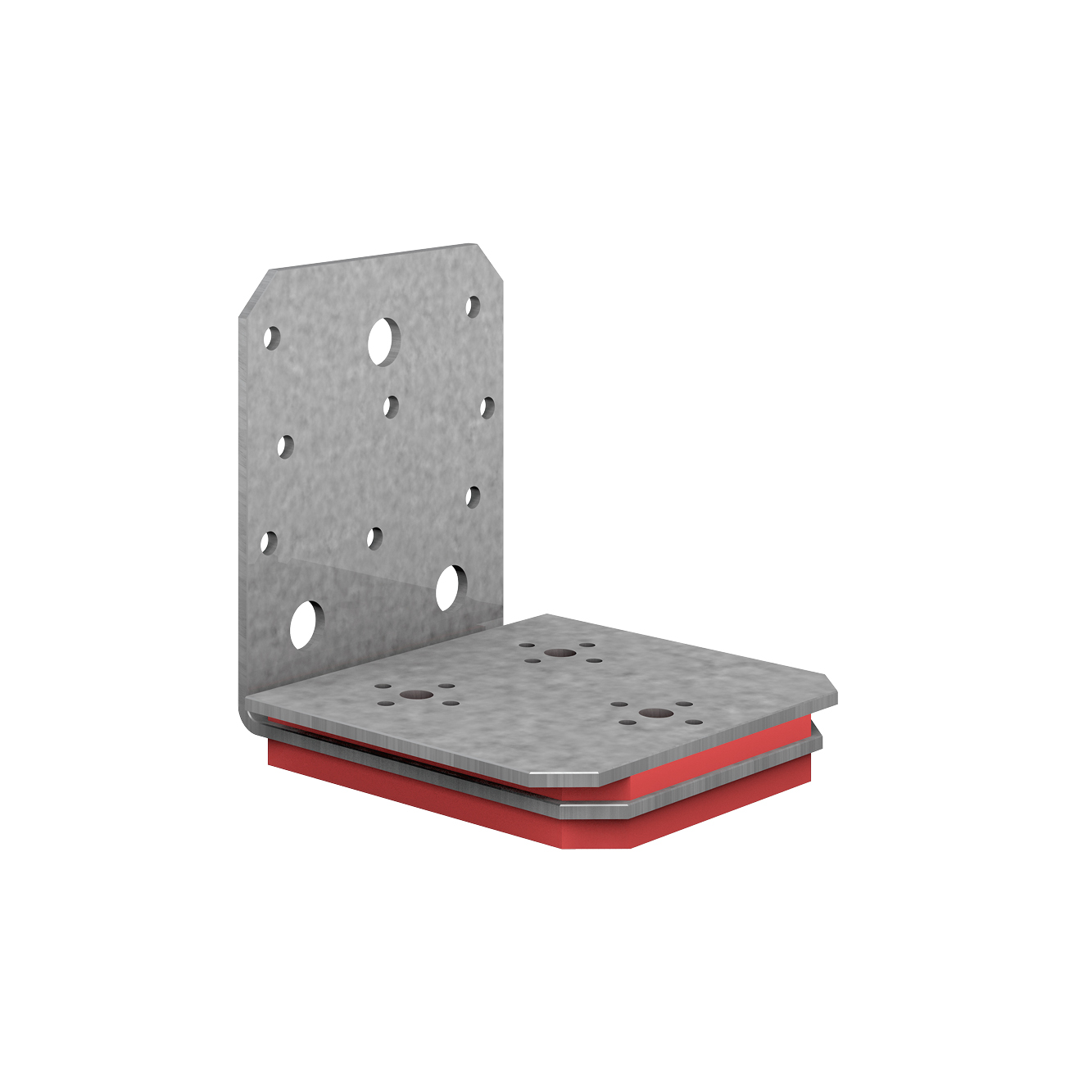

ABAI105 er et nyutviklet bygningsbeslag som gir muligheten for en statisk bærende kobling mellom CLT gulv-, vegg- og loftselementer, som er lydisolert med et 12 mm lag av SIT.

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Indoor

Electrogalvanized steel Z275
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346 - Korrosjonsbeskyttelse:
275 g/m2 på begge sider – som gir en sinklagstykkelse på ca. 20 μm - Isolering:
SIT: Polyurethane Syloer SR220
Fordeler
- Lydabsorberende
Applikasjoner
Skjøter
- CLT-konstruktioner
Bruksområder

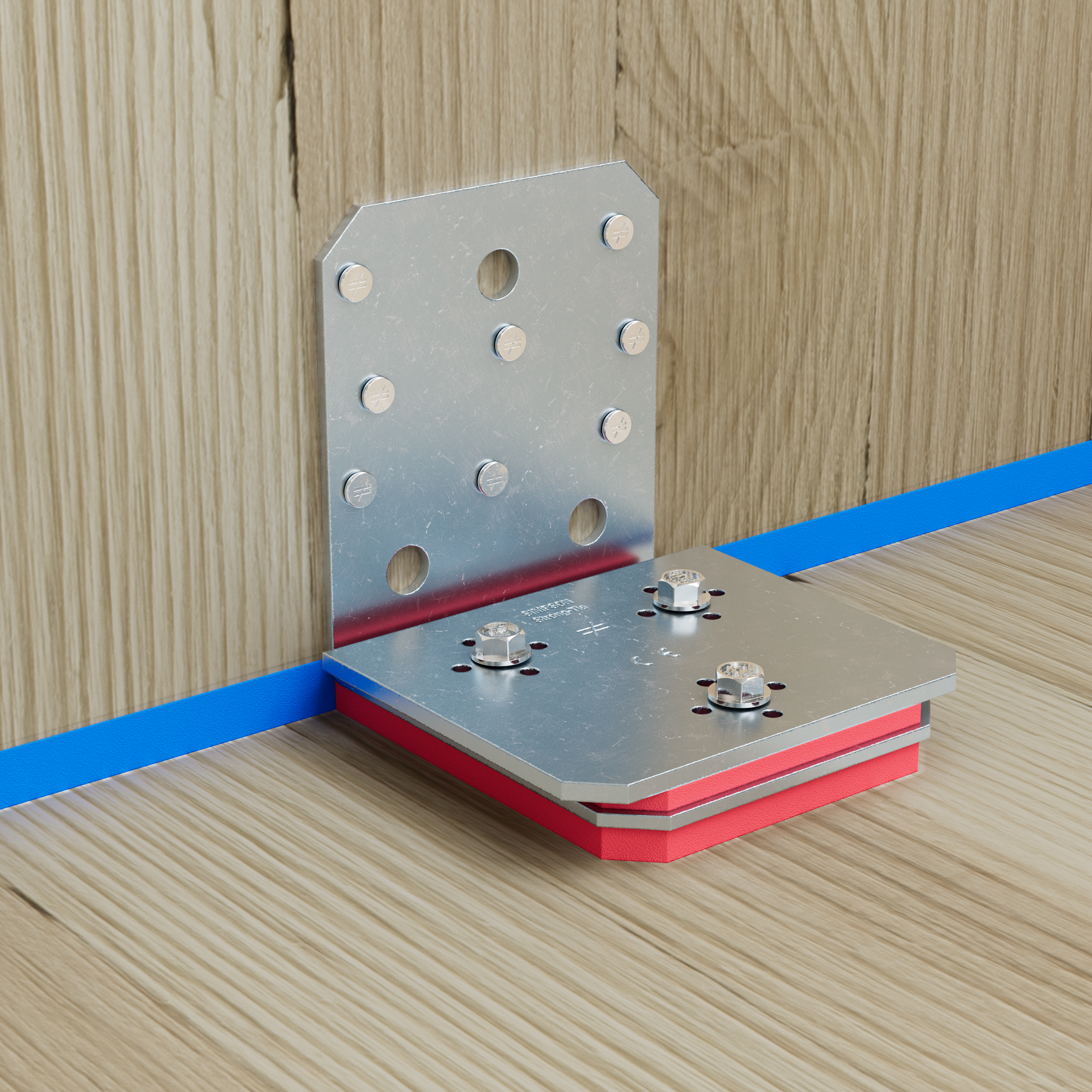

- Statisk bærende kobling mellom CLT gulv-, vegg- og loftselementer, som er lydisolert med et 12 mm lag av SIT
Tekniske data
Karakteristisk bæreevne for en ABAI105 mellom CLT vegg- og CLT gulvelement med 12 mm SIT mellomlegg
Art. nr. | Karakteristisk bæreevne - Tre-Tresamling - Full utspikring | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN] | Slip modulus Kser for lastretning [kN/mm] | ||||||||||
Flik A | Flik B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
Antall | type | Antall | type | |||||||||
ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,0/kmod | 2,0/kmod | 3,3/kmod | 2,3/kmod | 0.8 | 0.68 | 1.16 | 0.8 |
Festing mot bunnplaten skal gjøres med spesielle skruer fra Simpson Strong-Tie® SDS25600 (6,35x152 mm). For å få en godkjent montering må man bruke en MOABAI monteringsmal.
Montering
Montering
Sertifiseringer
Ytelses Erklæring (DoP)
uk-dop-e06-0106-10.pdf
(139.61 KB)
uk-dop-e06-0106-issue-9.pdf
(99.15 KB)
uk-dop-e06-0106-issue-8.pdf
(99.04 KB)
uk-dop-e06-0106-issue-7.pdf
(99.61 KB)
uk-dop-e06-0106-issue-6.pdf
(42.29 KB)
uk-dop-e06-0106-issue-5.pdf
(27.77 KB)
b3e3ef5e5492847232064e535a060b5bad7c05f4.pdf
(34.53 KB)
df170b9bc1e51f91e61521449f22ab2e0dd9d847.pdf
(34.35 KB)
European Technical Assessment (ETA)
eta-06-0106-2021-04-09.pdf
(11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf
(13.43 MB)
eta-06-0106.pdf
(13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf
(10.1 MB)
eta-060106-sst-ab-v8-2016.pdf
(9.59 MB)
