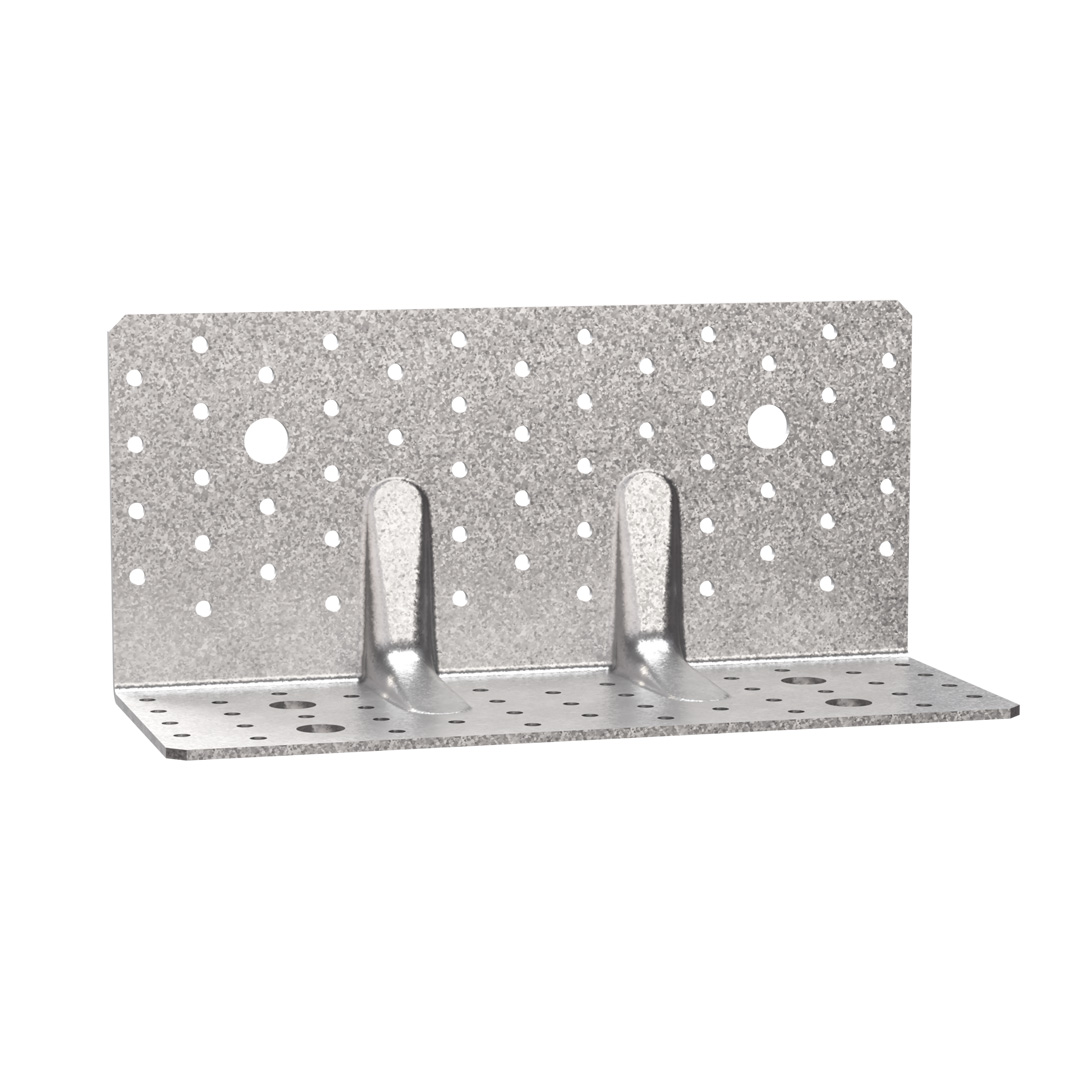

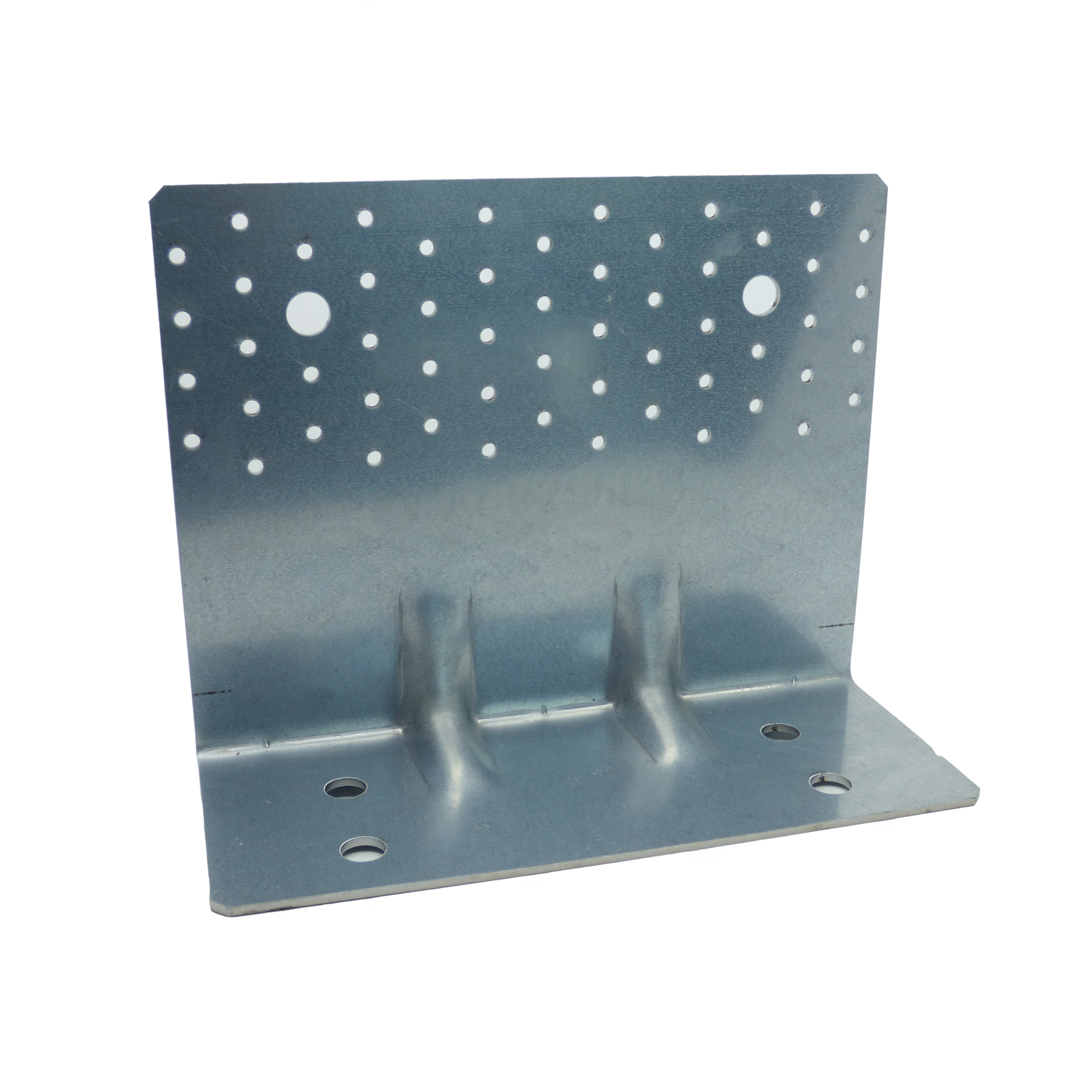

ABR255

Forskydningsvinkel til CLT konstruktioner

ABR255 anvendes primært i CLT konstruktioner, hvor der kan forekomme store horisontale forskydningskrafter.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Indoor

Electrogalvanized steel Z275

EPD

Produktinformasjon

Bilder

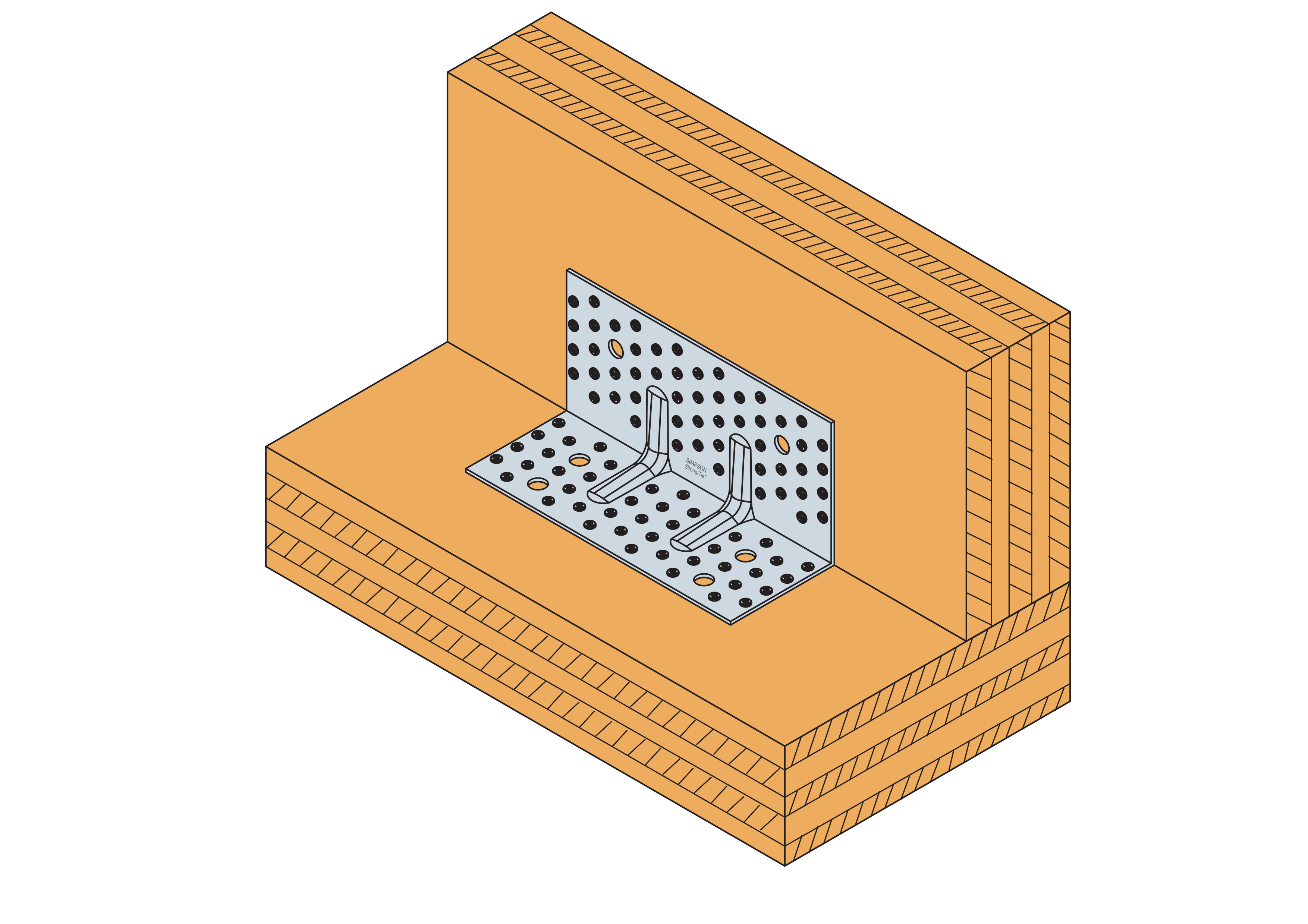

C_ABR255 wood-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

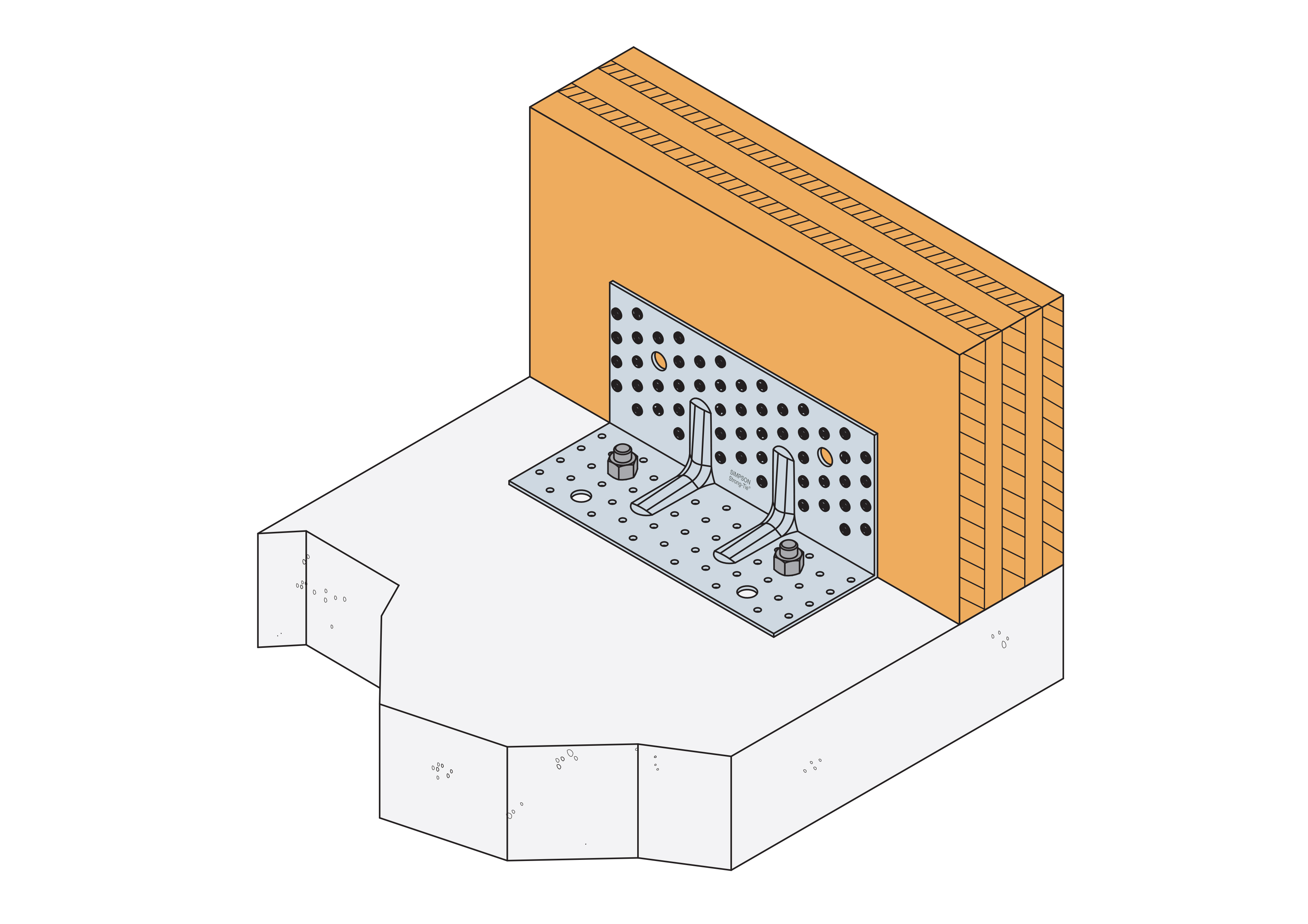

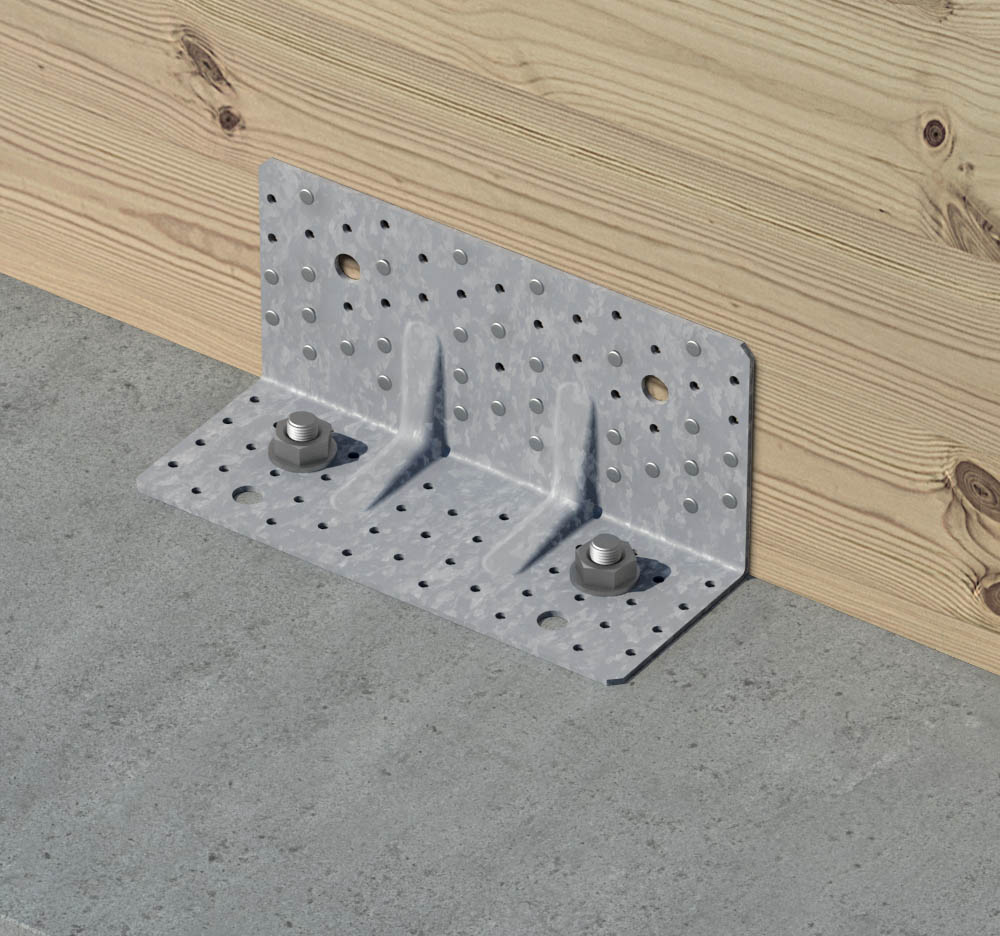

C_ABR255 concrete-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

Egenskaper

Materiale

Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346
Korrosjonsbeskyttelse:
275 g/m2 på begge sider - i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

Velegnet til brug i CLT-konstruktioner
Kan fastgøres både på træ og beton

Applikasjoner

Skjøter

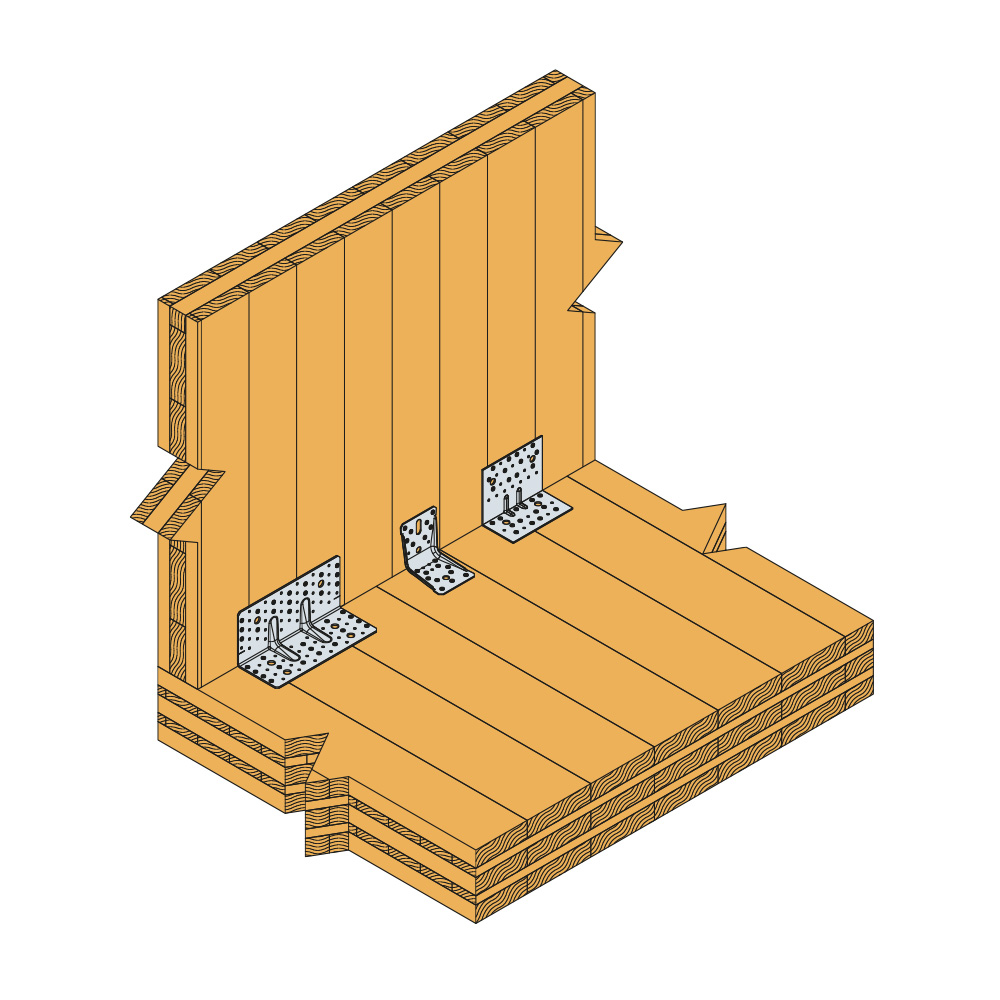

CLT væg-, lofts- og gulvelementer

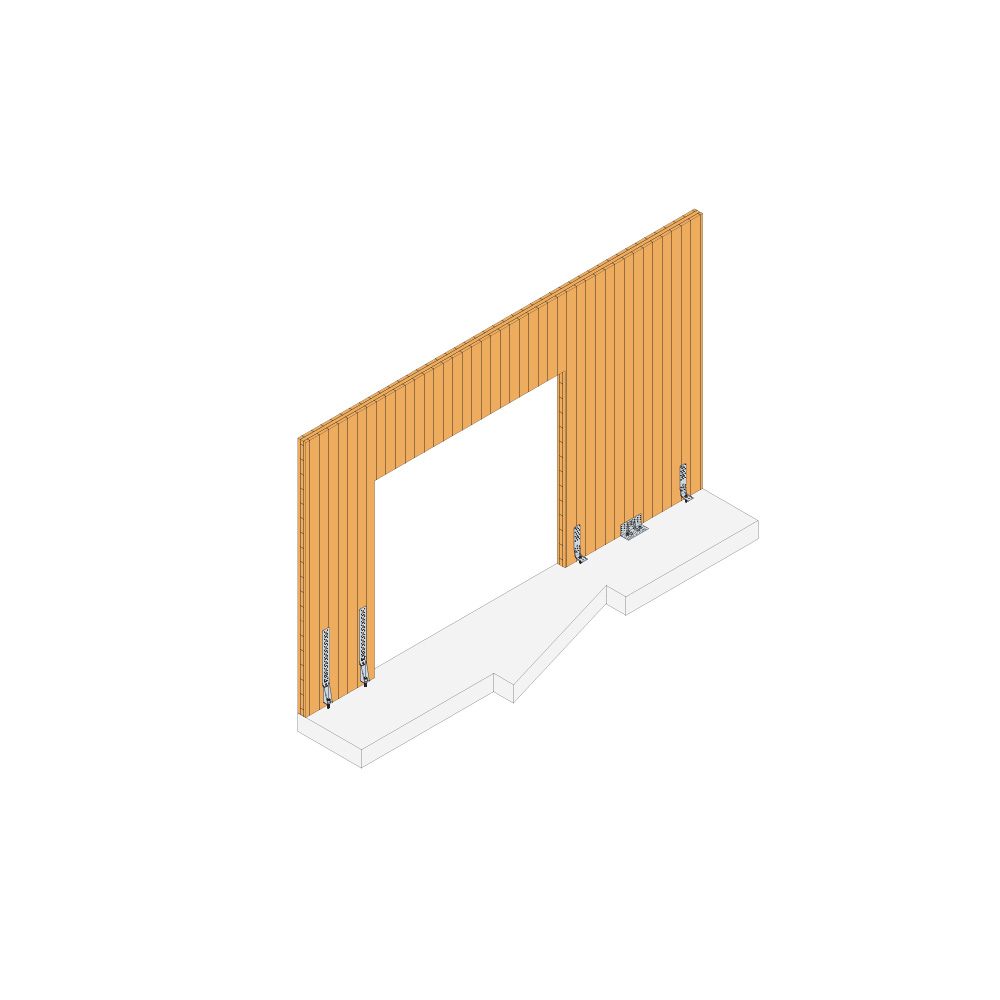

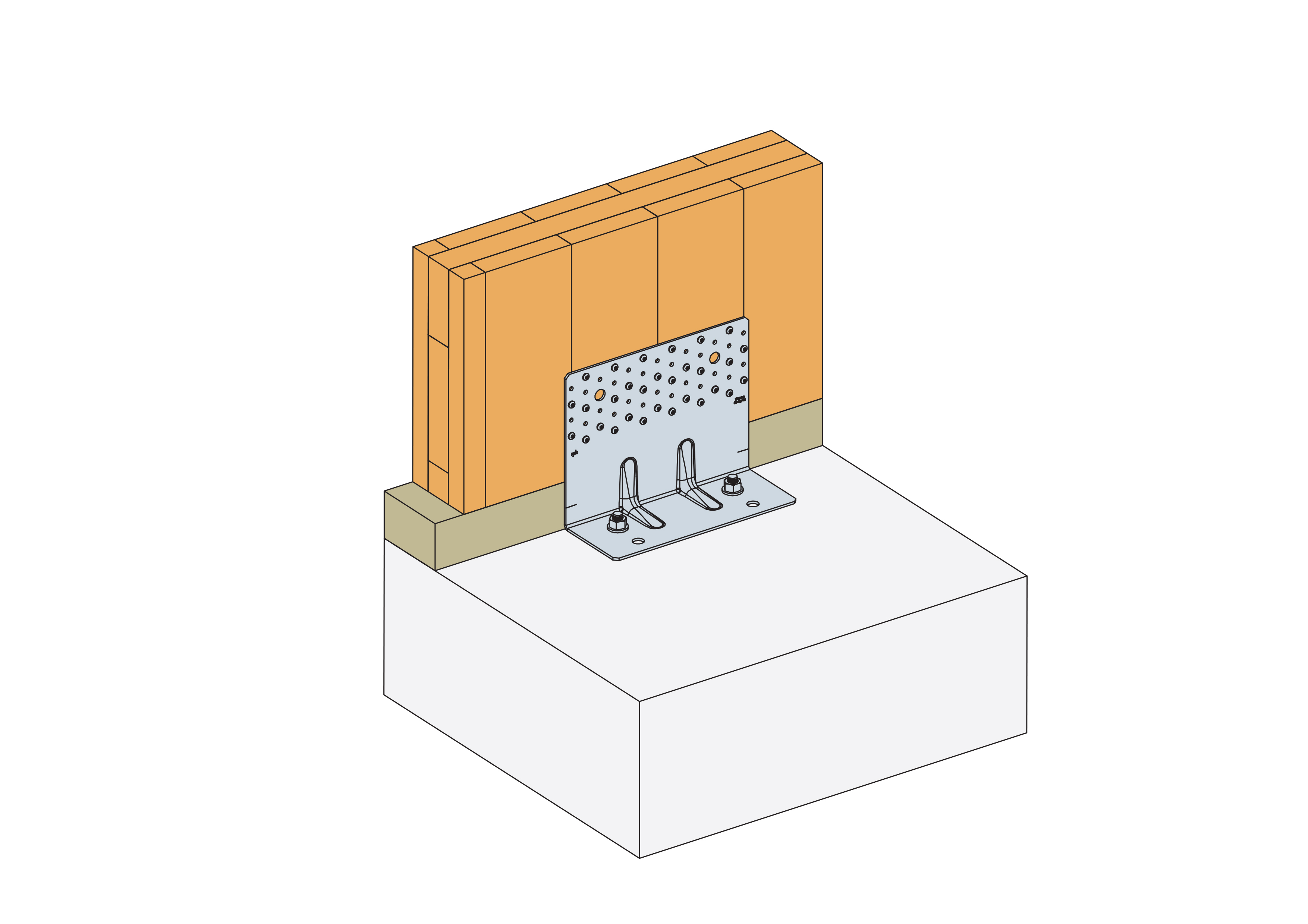

CLT elementer på beton

Bruksområder

CLT elementer

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	DB nr.	Dimensjoner [mm]				Huller flik A		Flik B		Box Quantity	Vekt [kg]
Art. nr.	DB nr.	A	B	C	Tykkelse (t)	Ø5	Ø14	Ø5	Ø14	Box Quantity	Vekt [kg]
ABR255	1901628	120	100	255	3	52	2	41	4	10	1.2
ABR255SO	2112422	200	100	255	3	56	2	-	4	10	1.7

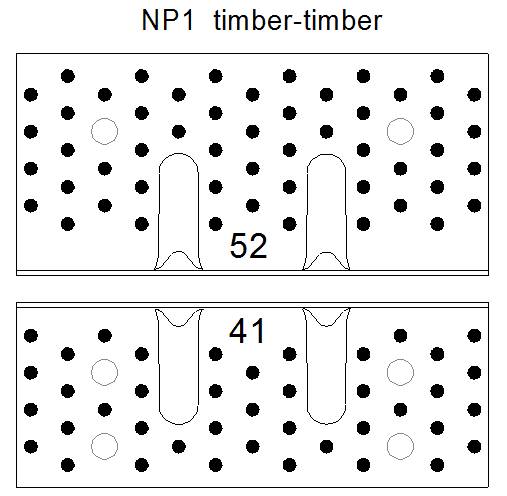

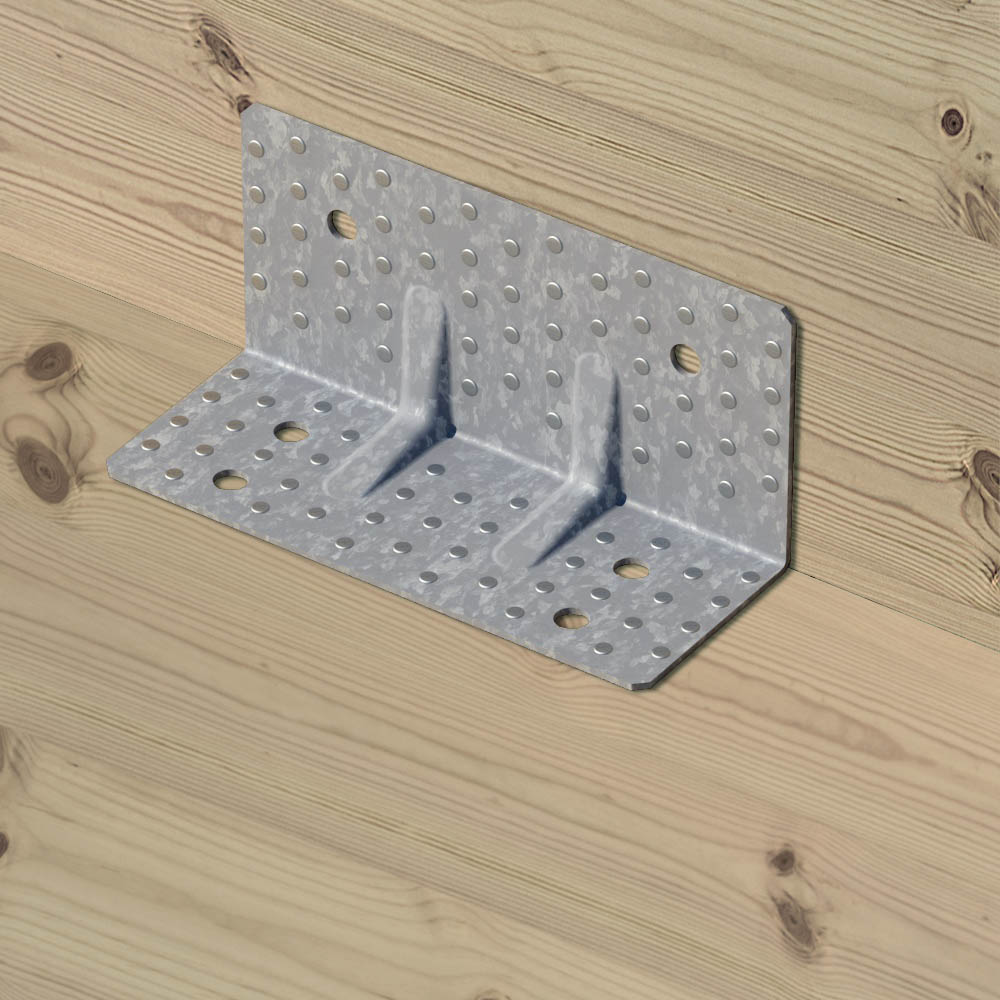

Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - Full utspikring - utspikring 1


Art. nr.	Karakteristisk bæreevne - Tre-Tresamling - Full utspikring - Utspikring 1
	Utspikring		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antall	Antall	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Antall	Antall	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	52	41	14,1 / kmod^0,4	16 / kmod^0,4	19,5/ kmod^0,4	22,5 / kmod^0,4	33.5	37	45.9	50.5	12.5	14.9	18.2	21.1	min (14.3 / kmod^0,4; 13.4/kmod)	min (15.7 / kmod^0,4; 13.4/kmod)	min (18.8 / kmod^0,4; 13.4/kmod)	13.4/kmod

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

-

Art. nr.	-
	Utspikring		- [kN]
	Flik A	Flik B	R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antall	Antall	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Antall	Antall	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	52	41	14.7	16.7	20.3	23.5	33.5	37	45.9	50.5	12.5	14.9	18.2	21.1	14.8	14.8	14.8	14.8

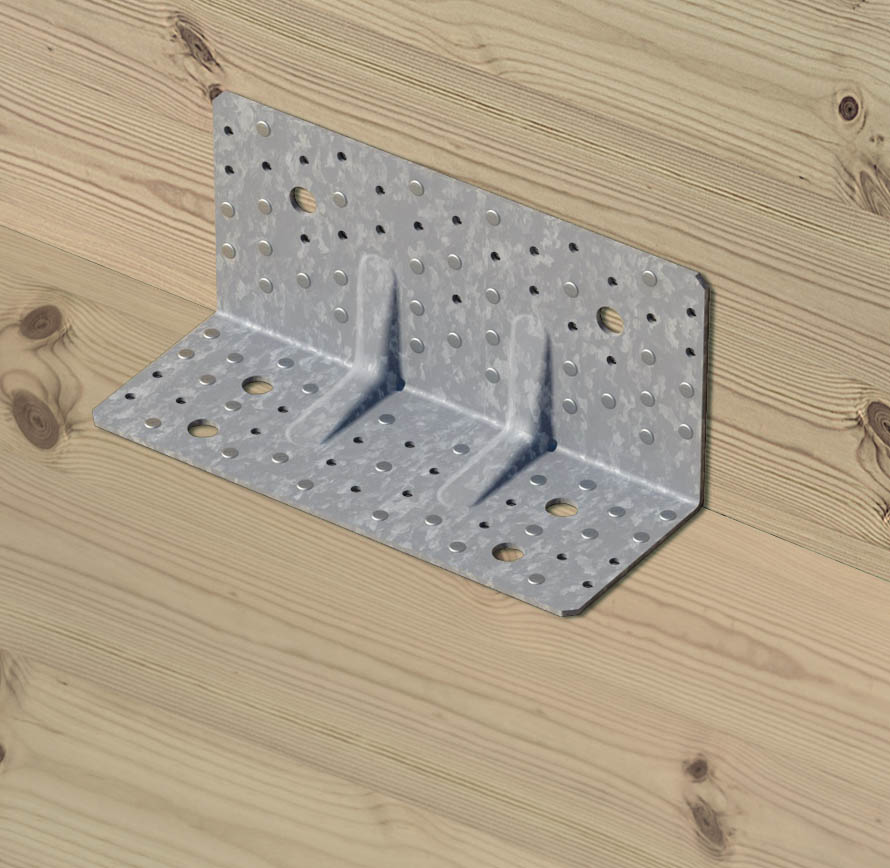

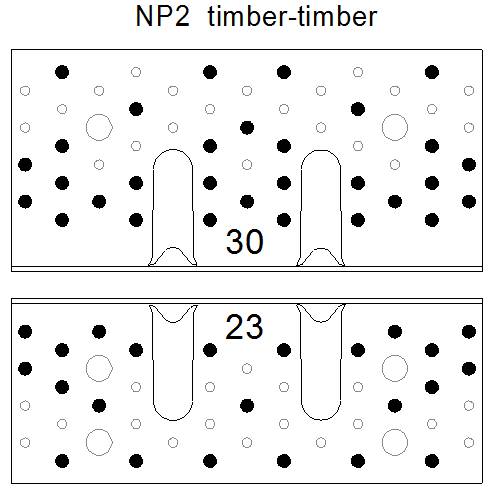

Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - Delvis utspikring - utspikring 2

Art. nr.	Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring - Utspikring 2
	Utspikring		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antall	Antall	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Antall	Antall	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	30	23	12,2 / kmod^0,4	13,7 / kmod^0,4	16,5 / kmod^0,4	19,5 / kmod^0,4	27.4	30.5	38	42.1	12.2	13.8	16.9	19.5	min (11.5 ; 13.9/kmod)	min (13.6 ; 13.9/kmod)	min (18 ; 13.9/kmod)	min (22 ; 13.9/kmod)

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

-

Art. nr.	-
	Utspikring		- [kN]
	Flik A	Flik B	R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antall	Antall	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Antall	Antall	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	30	23	12.7	14.3	17.2	20.3	27.4	30.5	38	42.1	12.2	13.8	16.9	19.5	11.5	13.6	15.4	15.4

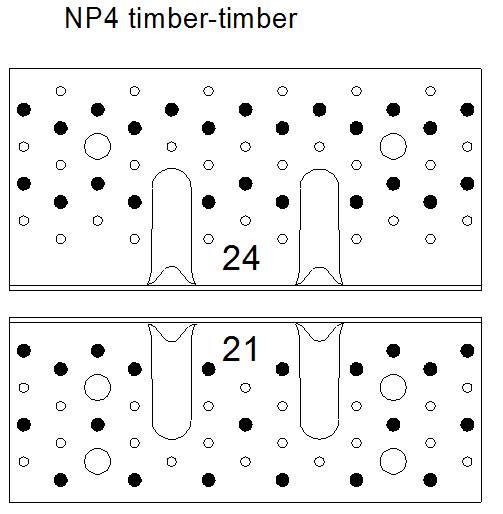

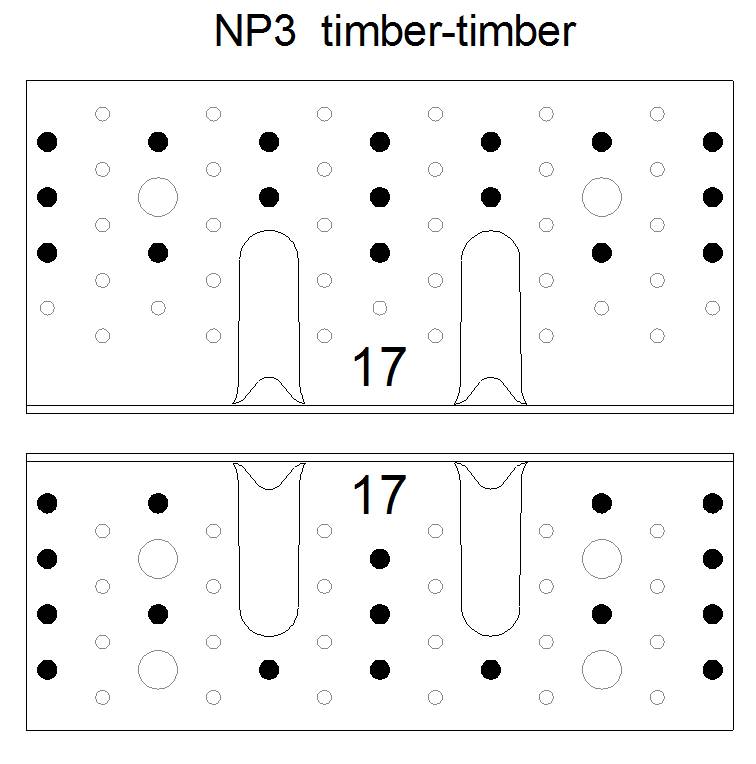

Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - Delvis utspikring - utspikring 4

Art. nr.	Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring - Utspikring 4
	Utspikring		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1,k		R_2,k= R_3,k		R_4.k		R_5.k
	Antall	Antall	CNA4,0x...		CNA4.0x...		CNA4.0x...		CNA4.0x...
	Antall	Antall	50	CNA4.0x60	50	CNA4.0x60	50	60	50	60
ABR255	24	21	15,6/kmod^0,4	18,1/kmod^0,4	28.6	31.4	15.9	18.3	10.8/kmod^0.3	min (12.7/kmod^0,3 ; 12.8 / kmod)

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

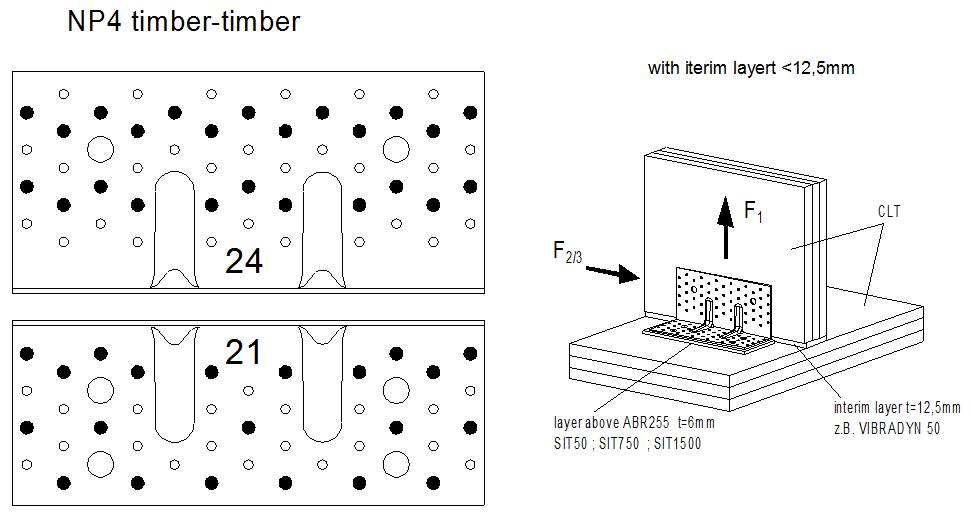

Udsømning 4 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Forenklede karakteristiske kapasiteter – Treverk til treverk – 1 vinkelbrakett – Delvis spikring – Spikermønster 4

Art. nr.	Forenklet produktkapasitet – Treverk til treverk – Delvis spikring – Spikermønster 4
	Fasteners		Simplified characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
	Flange A	Flange B	R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Qty	Qty	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	24	21	16.2	18.8	28.6	31.4	15.9	18.3	11.1	16.7

The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities.

Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - Delvis utspikring - utspikring 5

Art. nr.	Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring - Utspikring 5
	Utspikring		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1,k	R_2,k = R_3,k
	Antall	Antall	CSA 5,0x50	CSA 5,0x50
ABR255	46	41	23,6 / kmod	51.7

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

Udsømning 5 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - Delvis utspikring - utspikring 6


Art. nr.	Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring - Utspikring 6
	Utspikring		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A	Flik B	R_1,k		F₂
	Antall	Antall	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	32	21	-	-	36.1	39.2

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

Udsømning 6 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Karakteristisk bæreevne - CLT bjelke/CLT bjelke - 1 vinkelbeslag - Ø12 beslagskruer

Art. nr.	Karakteristisk bæreevne - CLT bjelke/CLT bjelke - 2 vinkelbeslag - Ø12 beslagskruer
	Utspikring				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1.k	R_2.k = R_3.k
	Antall	Type	Antall	Type	SSH12x80	SSH12x80
ABR255	2	SSH	4	SSH	13.4	16.6

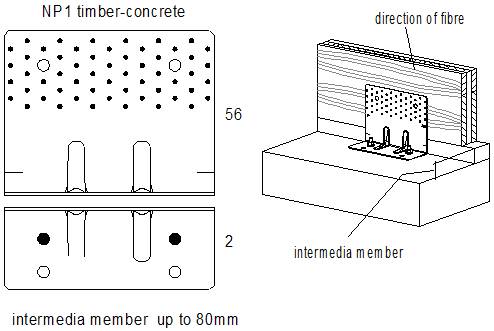

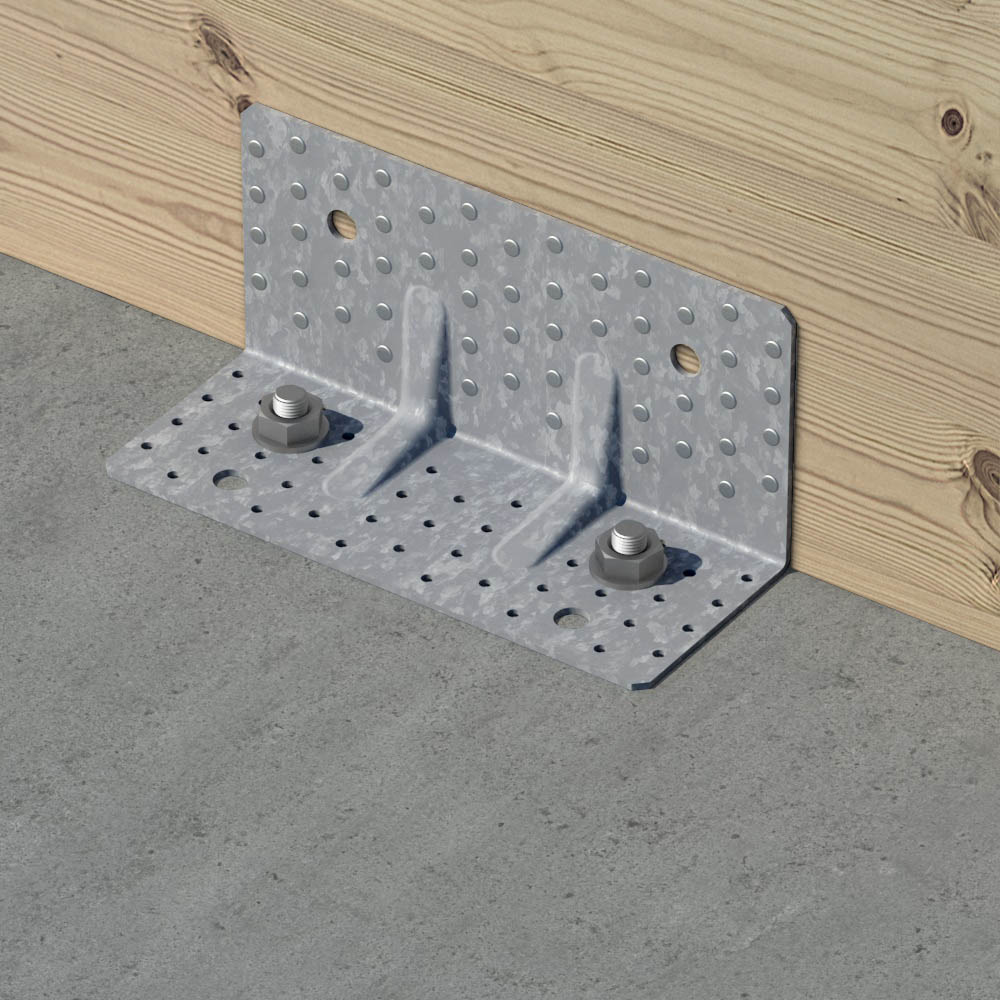

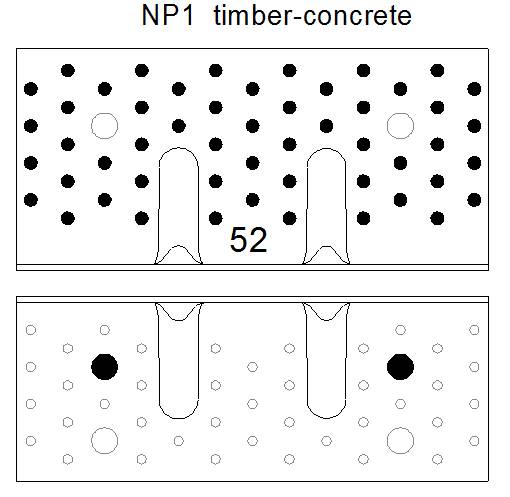

Karakteristisk bæreevne - Tre/betongsamling - 1 vinkelbeslag - Full utspikring - utspikring 1


Art. nr.	Karakteristisk bæreevne - Tre-betonsamling - Full utspikring - Utspikring 1
	Utspikring				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1.k					R_2.k = R_3.k				R_4.k					R_5.k
	Antall	Type	Antall	Type	CNA4.0x...					CNA4.0x...				CNA4.0x...					CNA4.0x...
	Antall	Type	Antall	Type	35-50-60	35	40	50	60	35	40	50	60	35-50-60	35	40	50	60	35	40	50	60
ABR255	52	CNA	2	Ø12	22 / kmod	22 / kmod	22 / kmod	22 / kmod	22 / kmod	33	36	min (45,3 ; 42,9/kmod)	min (49,2 ; 42,9/kmod)	18.3 / kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	min (17.1/kmod^0.25 ; 17.7/kmod)	min (19.5/kmod^0.25 ; 17.7/kmod)	min (23.5/kmod^0.25 ; 17.7/kmod)	min (27.3/kmod^0.25 ; 17.7/kmod)
ABR255SO	56	CNA	2	Ø12	22,9 / kmod	22,9/kmod	22,9/kmod	22,9/kmod	22,9/kmod	29.2	32.5	38.6	-	18,6 / kmod^0,66	18,6/kmod^0,66	18,6/kmod^0,66	18,6/kmod^0,66	18,6/kmod^0,66	5,05/kmod	5,05/kmod	5,05/kmod	5,05/kmod

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

-


Art. nr.	-
	Utspikring				- [kN]
	Flik A		Flik B		R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antall	Type	Antall	Type	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Antall	Type	Antall	Type	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	52	CNA	2	Ø12	24.4	24.4	24.4	24.4	25.1	29.2	45.3	49.2	19.7	19.7	19.7	19.7	17.5	19.6	19.6	19.6
ABR255SO	56	CNA	2	Ø12	20.8	20.8	20.8	20.8	29.2	32.5	38.6	-	17.1	17.1	17.1	17.1	4.6	4.6	4.6	4.6

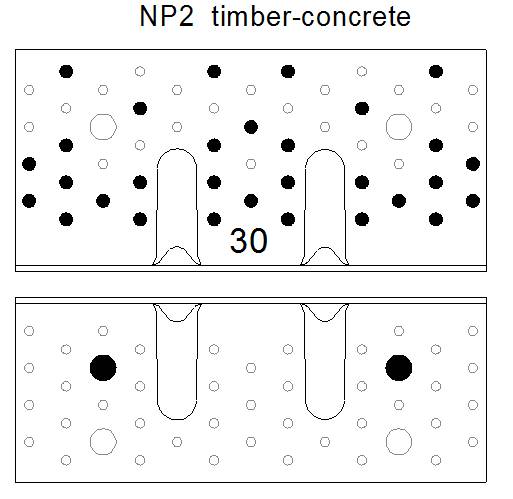

Karakteristisk bæreevne - Tre/betongsamling - 1 vinkelbeslag - Delvis utspikring - utspikring 2

Art. nr.	Karakteristisk bæreevne - Tre-betonsamling - Delvis utspikring - Utspikring 2
	Utspikring				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1.k				R_2.k = R_3.k				R_4.k					R_5.k
	Antall	Type	Antall	Type	CNA4.0x...				CNA4.0x...				CNA4.0x...					CNA4.0x...
	Antall	Type	Antall	Type	35	40	50	60	35	40	50	60	35-50-60	35	40	50	60	35	40	50	60
ABR255	30	CNA	2	Ø12	15.94	18.8	min (24,8 ; 22 / kmod)	min (30,3 ; 22 / kmod)	21.6	23.7	29	32	18.3 / kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	18.3/kmod^0,7	15.3/kmod^0.6	16.5/kmod^0.6	min (19.9/kmod^0.4 ; 17.7 / kmod)	min (23.3/kmod^0.4 ; 17.7 / kmod)
ABR255SO	19	CNA	2	Ø12	min (24,3; 22,9/kmod)	min (27,5; 22,9/kmod)	min (34,7; 22,9/kmod)	22,9/kmod	13.3	15.7	20.7	-	18,2 / kmod^0,66	18,2/kmod^0,66	18,2/kmod^0,66	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod	5,05/kmod	5,05/kmod

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

-

Art. nr.	-
	Utspikring				- [kN]
	Flik A		Flik B		R_1.k				R_2.k = R_3.k				R_4.k				R_5.k
	Antall	Type	Antall	Type	CNA4.0x...				CNA4.0x...				CNA4.0x...				CNA4.0x...
	Antall	Type	Antall	Type	35	40	50	60	35	40	50	60	35	40	50	60	35	40	50	60
ABR255	30	CNA	2	Ø12	15.94	18.8	24.4	24.4	21.6	23.7	29.3	32	20.3	20.3	20.3	20.3	16.2	17.5	19.6	19.6
ABR255SO	19	CNA	2	Ø12	20.8	20.8	20.8	2.08	13.3	15.7	20.7	-	17.1	17.1	17.1	17.1	4.6	4.6	4.6	4.6

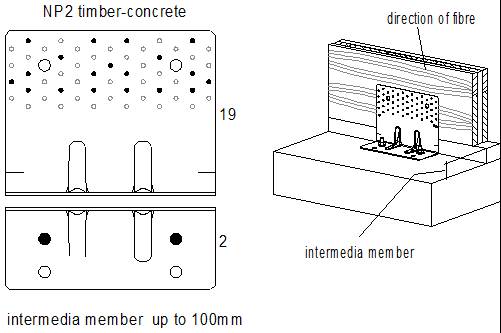

Karakteristisk bæreevne - Tre/betongsamling - 1 vinkelbeslag - Delvis utspikring - utspikring 4

Art. nr.	Karakteristisk bæreevne - Tre/betongsamling - 1 vinkelbeslag - Delvis utspikring - utspikring 4
	Utspikring				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Antall	Type	Antall	Type	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255SO	26	CNA	2	Ø12	22,9/kmod	22,9/kmod	21.7	-	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F1 lasten med boltfaktor 1.1 og F2 lasten med boltfaktor 1.

Forenklede karakteristiske kapasiteter – Tømmer til stiv støtte – 1 vinkelbrakett – Delvis spikring – Spikermønster 4

Art. nr.	Forenklet produktkapasitet – Treverk til betong – Delvis spikring – Spikermønster 4
	Fasteners				Simplified characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
	Flange A		Flange B		R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Qty	Type	Qty	Type	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255SO	26	CNA	2	Ø12	20.8	20.8	21.7	-	17.1	17.1	4.6	4.6

The bolt design resistance requirement R#,d is determined from (bolt factor x connection design load F#,d) for the required load direction and fastener. Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions are BOAXII, SET-XP, WA, AT-HP, depending on the concrete type, spacing and edge distances.

Karakteristisk bæreevne - Tre/betongsamling - 1 vinkelbeslag - Delvis utspikring - utspikring 7

Art. nr.	Karakteristisk bæreevne - Tre-betonsamling - Delvis utspikring - Utspikring 7
	Utspikring				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1,k		F₂
	Antall	Type	Antall	Type	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	30	CNA	2	Ø12	-	-	39.8	42.5
ABR255SO	-	-	-	-	-	-	-	-

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₂ lasten med boltfaktor 1.

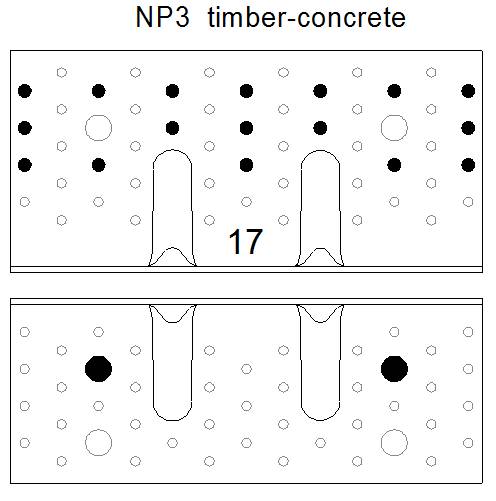

Udsømning 7 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Karakteristisk bæreevne - Tre/betongsamling - 1 vinkelbeslag - Delvis utspikring - utspikring 8

Art. nr.	Karakteristisk bæreevne - Tre-betonsamling - Delvis utspikring - Utspikring 8
	Utspikring				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1,k		F₂		R_4.k		R_5.k
	Antall	Type	Antall	Type	CNA4.0x...		CNA4.0x...		CNA4.0x...		CNA4.0x...
	Antall	Type	Antall	Type	50	CNA4.0x60	50	CNA4.0x60	50	60	50	60
ABR255	17	CNA	2	Ø12	20	20	24.9	26.5	18.3/kmod^0.7	18.3/kmod^0.7	5.9/kmod^0.6	6.7/kmod^0.5
ABR255SO	30	CNA	2	Ø12	22,9/kmod	22,9/kmod	26.1	-	18,2/kmod^0,66	18,2/kmod^0,66	5,05/kmod	5,05/kmod

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

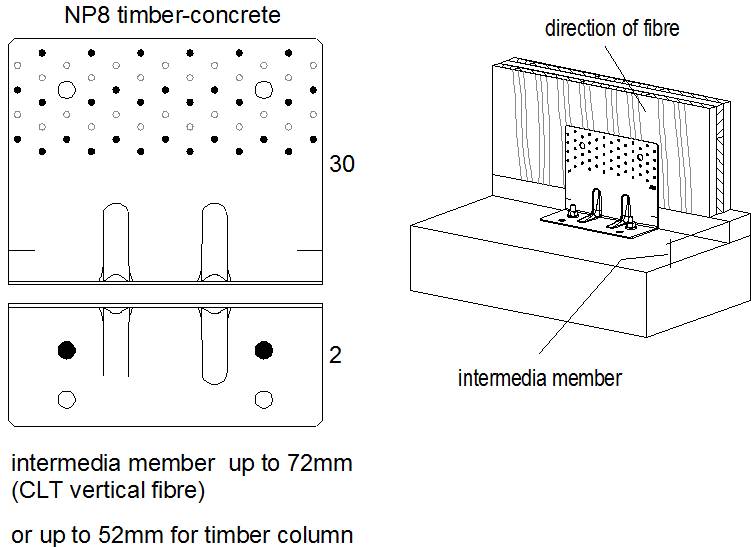

Udsømning 8 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Forenklede karakteristiske kapasiteter – Treverk til stiv støtte – 1 vinkelbrakett – Delvis spikring – Spikermønster 8

Art. nr.	Forenklet produktkapasitet – Treverk til betong – Delvis spikring – Spikermønster 8
	Fasteners				Simplified characteristic capacities - Timber C24 - 1 angle bracket per connection [kN]
	Flange A		Flange B		R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Qty	Type	Qty	Type	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ABR255	17	CNA	2	Ø12	23.4	25.8	24.9	26.5	19.7	19.7	6.2	7
ABR255SO	56	CNA	2	Ø12	20.8	20.8	26.1	-	17.1	17.1	4.6	4.6

Karakteristisk bæreevne - Tre/betongsamling - 1 vinkelbeslag - Delvis utspikring - utspikring 9

Art. nr.	Karakteristisk bæreevne - Tre-betonsamling - Delvis utspikring - Utspikring 9
	Utspikring				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1,k	F₂
	Antall	Type	Antall	Type	CSA 5,0x50	CSA 5,0x50
ABR255	35	CSA	2	Ø12	min (79,5 ; 22 / kmod)	min (58 ; 57,6 / kmod)
ABR255SO	-	-	-	-	-	-

Værdier er kun gældende hvis elementerne er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

Udsømning 9 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.
