AB255SSH

Forskyvningsvinkel til CLT konstruksjoner

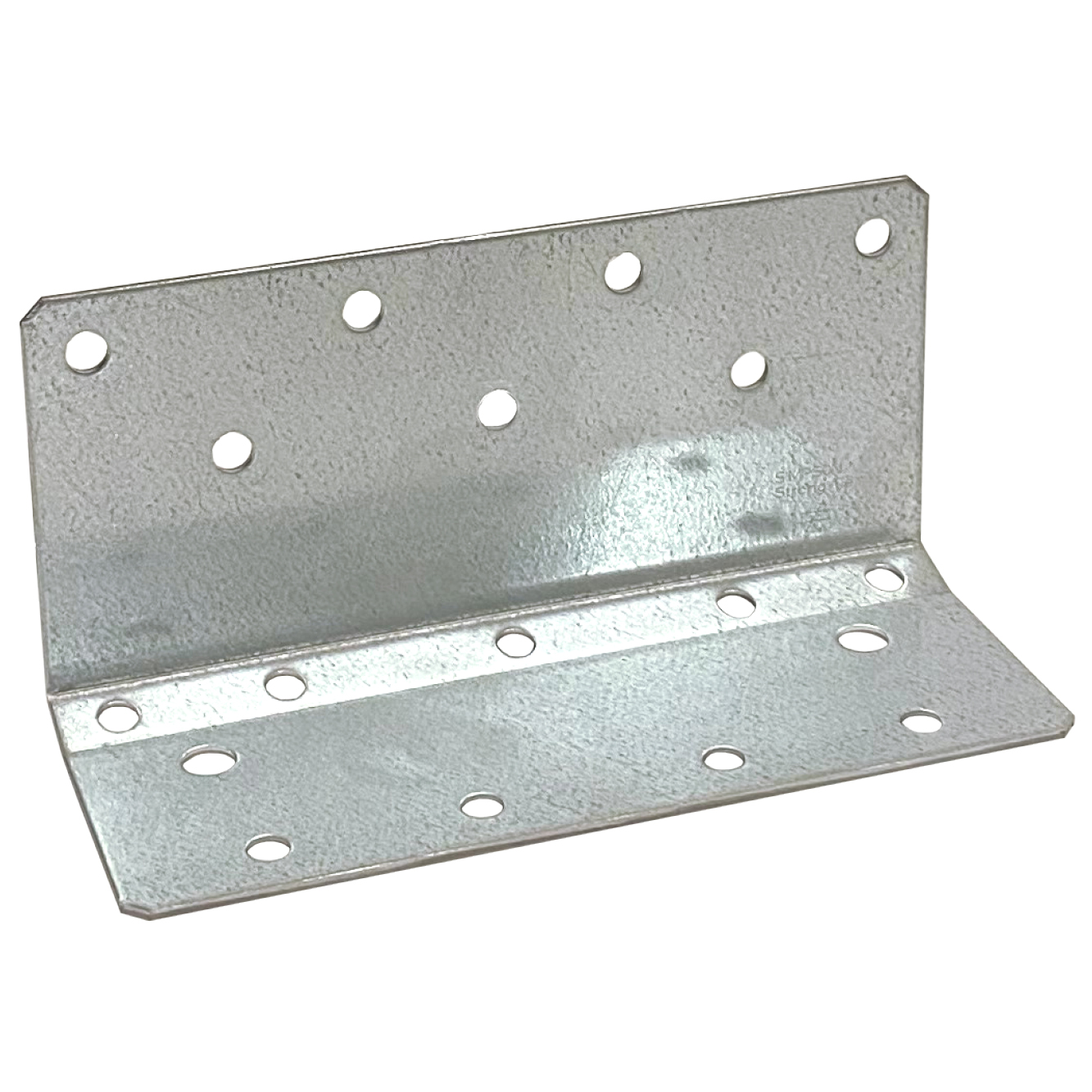

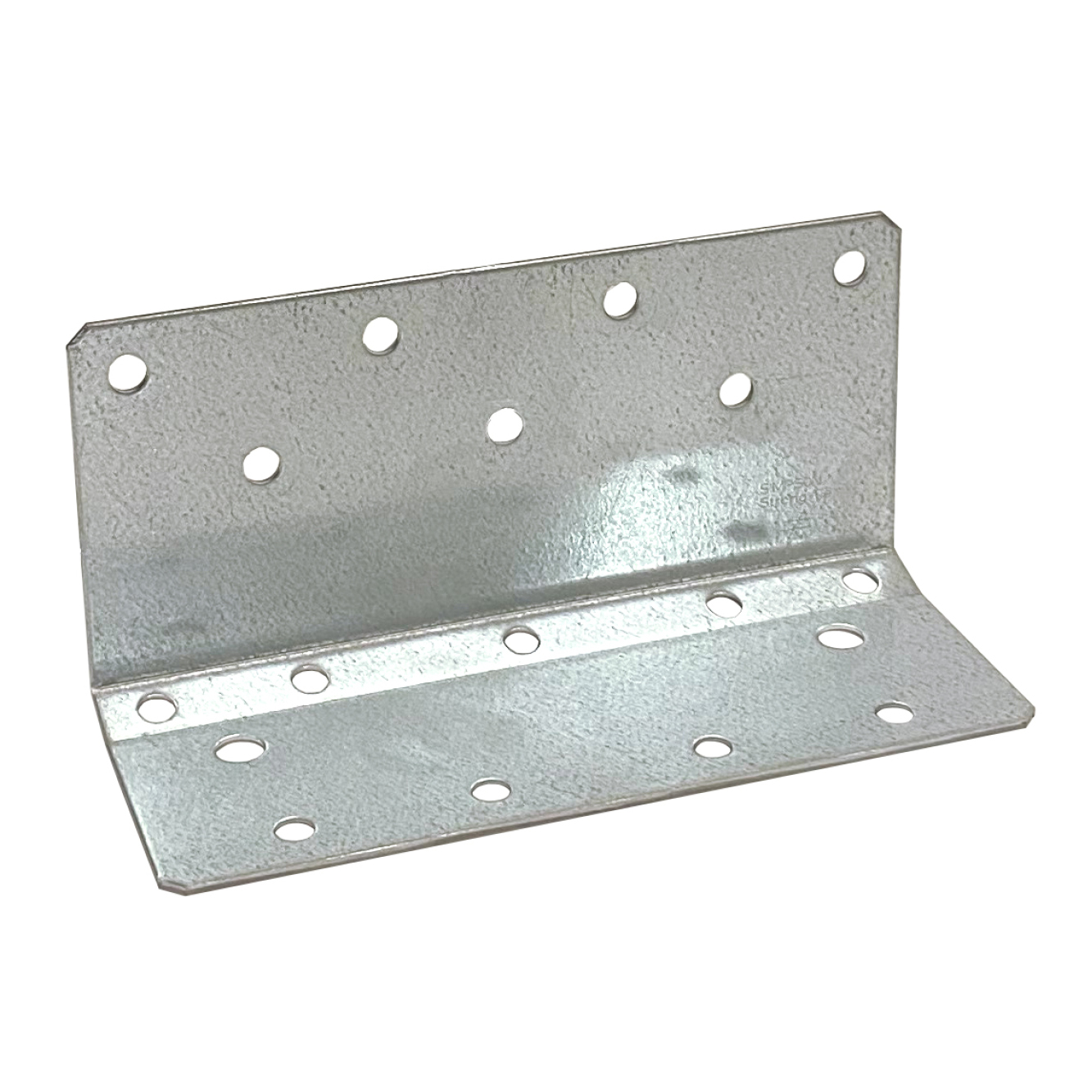

AB255SH vinkelbeslaget er utviklet til CLT-konstruksjoner. Det fleksible vinkelbeslaget er designet til både forskyvning og lodrett belastning. Muligheten for montering med SSH skruer sikrer en god bæreevne og hurtig montering.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - svarende til en sinklagstykkelse på ca. 20 μm

Fordeler

  • Velegnet til brug i CLT-konstruksjonsskruer
  • Meget høye bæreevner

Applikasjoner

Skjøter

  • CLT væg-, lofts- og gulvelementer

Bruksområder

  • CLT elementer

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Hull flik A Hull flik B Box Quantity
A B C t Ø11 [mm] Ø11 [mm] Ø14 [mm]
AB255SSH60010436123100255379210

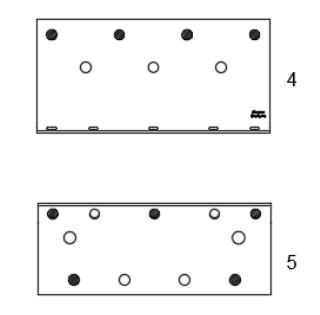

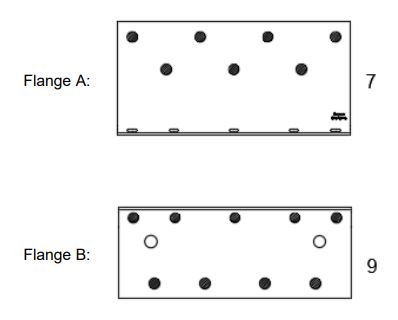

Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - maksimum spikring

Art. nr. Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - maksimum spikring
Utspikring Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - maksimum spikring [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k R5.k
Antall Type Antall Type 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x160 10.0x160
AB255SSH7SSH10.0xL9SSH10.0xL8.56 * kmod^0.2519.3 * kmod^0.1226.36 * kmod^0.0942.656.217.424.73542.648.513.9/kmod^0.7613.9/kmod^0.76

The value in the table above can be used if the panel can't rotate.

Values with other SSH lengths are availables in ETA.

Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - minimum utspikring

Art. nr. Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - minimum utspikring
Utspikring Karakteristisk bæreevne - Tre/Tresamling - 1 vinkelbeslag - minimum utspikring [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k R5.k
Antall Type Antall Type 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x40 10.0x50 10.0x100 10.0x120 10.0x160 10.0x160 10.0x160
AB255SSH4SSH10.0xL5SSH10.0xL4.12 * kmod^0.510.9 * kmod^0.215.36 * kmod^0.1525.64 * kmod^0.125.4 * kmod^0.110.815.421.826.530.113.9/kmod^0.762.11/kmod^0.8

The value in the table above can be used if the panel can't rotate.

Values with other SSH lengths are availables in ETA.

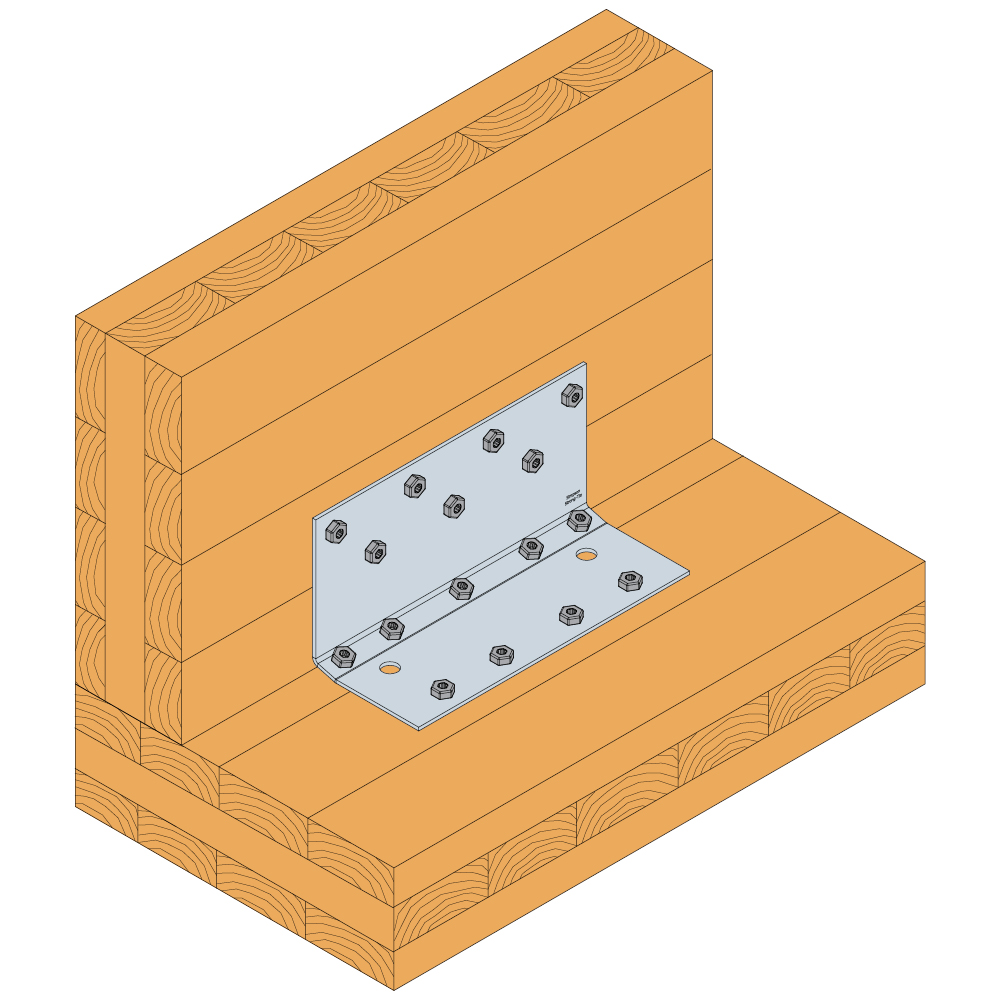

Montering

Montering

Fasteners

On timber:

  • SSH10.0xℓ (various length allowed, depending on the requested capacity)

Installation

  • Start with installing the horisontal and vertical SSH screws first, then install the skewed screws at an approximate 70° angle
