NPB

Hullplate til CLT

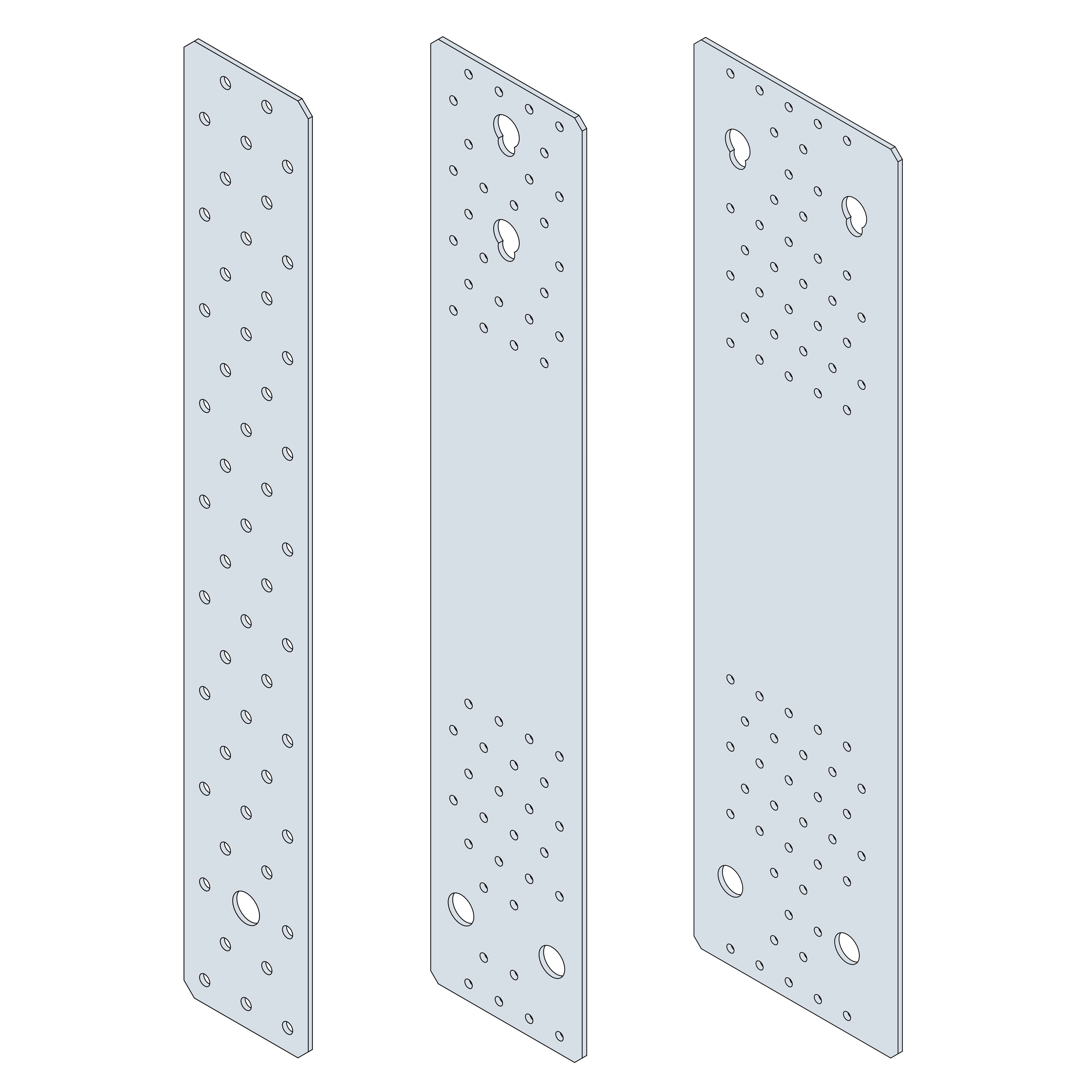

NPB hullplate er designet spesielt for CLT -konstruksjoner.

Teknisk dataark

CE-merket

EPD

Anvendelsesklasse 2

Electrogalvanized steel Z275

Indoor

Produktinformasjon

Egenskaper

Material

Forzinket stål S250GD + Z275 i henhold til standard NF EN 10346
Tykkelse 2 og 3 mm

Advantages

Ideell for CLT-bygging,
Stor allsidighet: kan festes på treunderlag og betongunderlag,
Høy kapasitet for vertikale kraftretninger.

Applikasjoner

Application

Krysslaminerte paneler (CLT),
Massive paneler...

Tekniske data

Dimensions

Dimensjoner

Referanse	beslag dimensjoner
	produktdimensjoner[mm]			bjelke	hull[mm]		annet
	A[mm]	B[mm]	tykkelse[mm]	rund	rund		antall per eske	vekt[kg]
	A[mm]	B[mm]	tykkelse[mm]	Ø5[mm]	Ø13	Ø17	antall per eske	vekt[kg]
NPB60400	60	400	2	49	1	-	10	0.36
NPB100540	100	540	3	26+28	2 (Ø14)	2	10	1.2
NPB140540	140	540	3	36+36	-	2+2	10	1.7

Produktkarakteristiske kapasiteter – CLT til CLT

Referanse	spiker plates kapasitet
	produkt capacities - tre to Rigid støtte - Nailing pattern 1
	antall of Fasteners		produkt characteristic capacities - tre C24[kN]
	Top part	Bottom part	R₁,ₖ		R₂,ₖ=R₃,ₖ
	Top part	Bottom part	CNA4.0x50	CSA5,0x50	CNA4.0x50	CSA 5,0x50
NPB60400	n	n	min (26.7/kmod ; n x 2.22)	min (26.7/kmod ; n x 2.63)	-	-
NPB100540	n	n	min (71.3/kmod ; n x 2.22)	min (71.3/kmod ; n x 2.63)	-	-
NPB140540	n	n	min (102.5/kmod ; n x 2.22)	min (102.5/kmod ; n x 2.63)	-	-

n = number of fasteners (CNA or CSA) on the top or bottom part of the plate. This number of fasteners has to be the same on both timber elements.

Distances to the edges of the timber must be checked.

For combinied forces it´s to check: $\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Produktkarakteristiske kapasiteter – CLT til betong

Referanse	spiker plates kapasitet
	produkt capacities - tre to Rigid støtte - Nailing pattern 2
	antall of Fasteners		produkt characteristic capacities - tre C24[kN]
	Top part	Bottom part	R₁,ₖ
	Top part	Bottom part	CNA4.0x50	CSA 5,0x50
NPB60400	n	1 Ø12	min (20.6/kmod ; n x 2.22)	min (20.6/kmod ; n x 2.63)
NPB100540	n	2 Ø12	min (58.8/kmod ; n x 2.22)	min (58.8/kmod ; n x 2.63)
NPB140540	n	2 Ø16	min (82.4/kmod ; n x 2.22)	min (82.4/kmod ; n x 2.63)

n = number of fasteners (CNA or CSA) on the top part of the plate. The distances to the edges of the timber as well as the distances to the edges of the concrete must be checked.

Anchors resistance must also be checked

Montering

Installation

På tre :
1. Plasser de to elementene som skal festes,
2. Pek eller skru platen på det 1^st elementet som skal festes,
3. Fest eller skru platen på det andre 2^nd elementet.

På betong :
1. Gå nær elementet som skal festes fra betongunderlaget,
2. Rett platen mot elementet som skal festes,
3. Fest platen til betongen med de anbefalte forankringene.

Fasteners

På treverk :

CNA Ø4,0x50 mm spiker
CSA Ø5,0x40 eller CSA Ø5,0x50 skruer

På betong :

Mekanisk forankring : WA M12-104/5 forankring
Kjemisk forankring: AT-HP-harpiks + LMAS M12-150/35 gjengestang

Sertifiseringer

Ytelseserklæring (DoP)

uk-dop-h10-0005-06.pdf

product.doc.history.none

se-dop-h10-0005-06.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
