AB

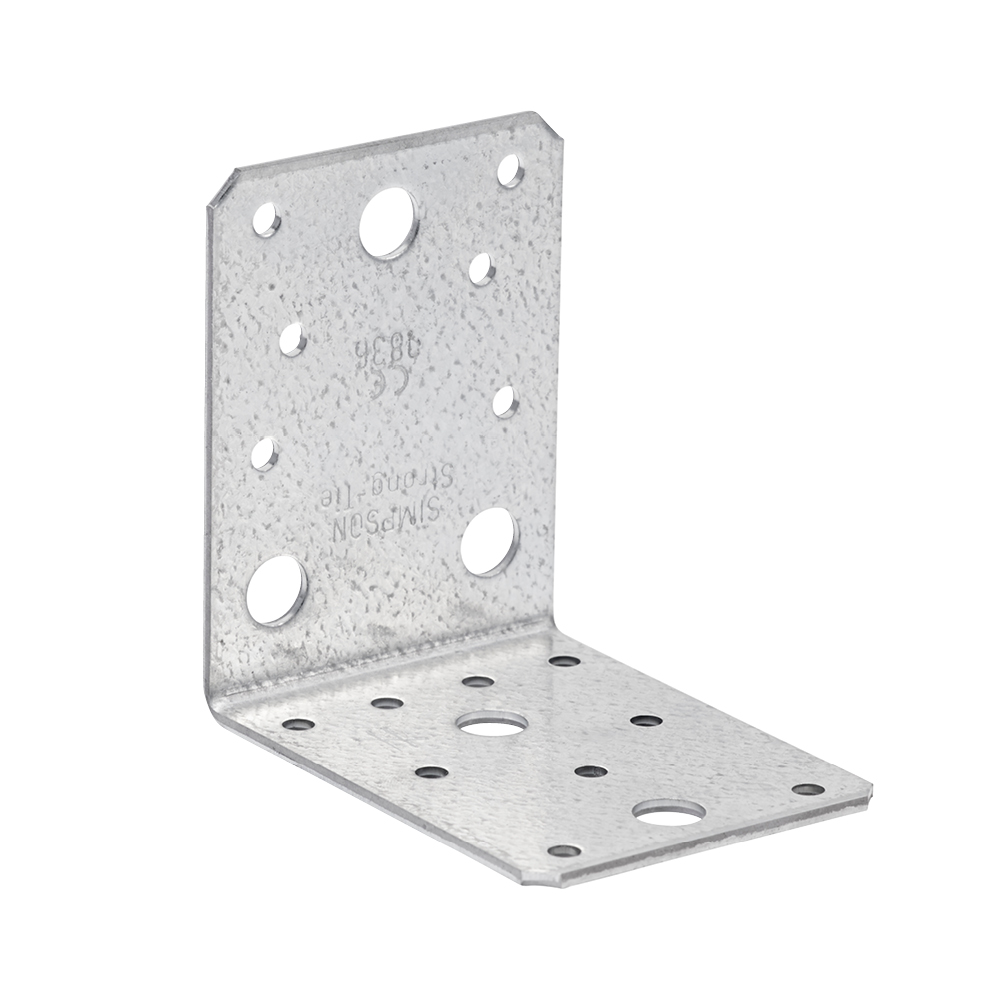

Vinkelbeslag uten ribbe

AB vinkelbeslagene brukes til skjøter i bærende trekonstruksjoner. Beslagene brukes i tre-tre skjøter, tre-betong skjøter, utvekslinger, m.m.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - i henhold til et sinklagstykkelse på cirka 20 μm
  • Finnes også i en rustfri utgave: AB90S, AB90S2, AB105S, AB105S2 og AB70S

Fordeler

  • Vinkelbeslag til bærende konstruksjoner

Applikasjoner

Skjøter

  • Tre-tre skjøt

Bruksområder

  • Brukes til tre-tre skjøter

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Flik B Box Quantity
A B C t Ø5 Ø8.5 Ø11 Ø5 Ø8.5 Ø11

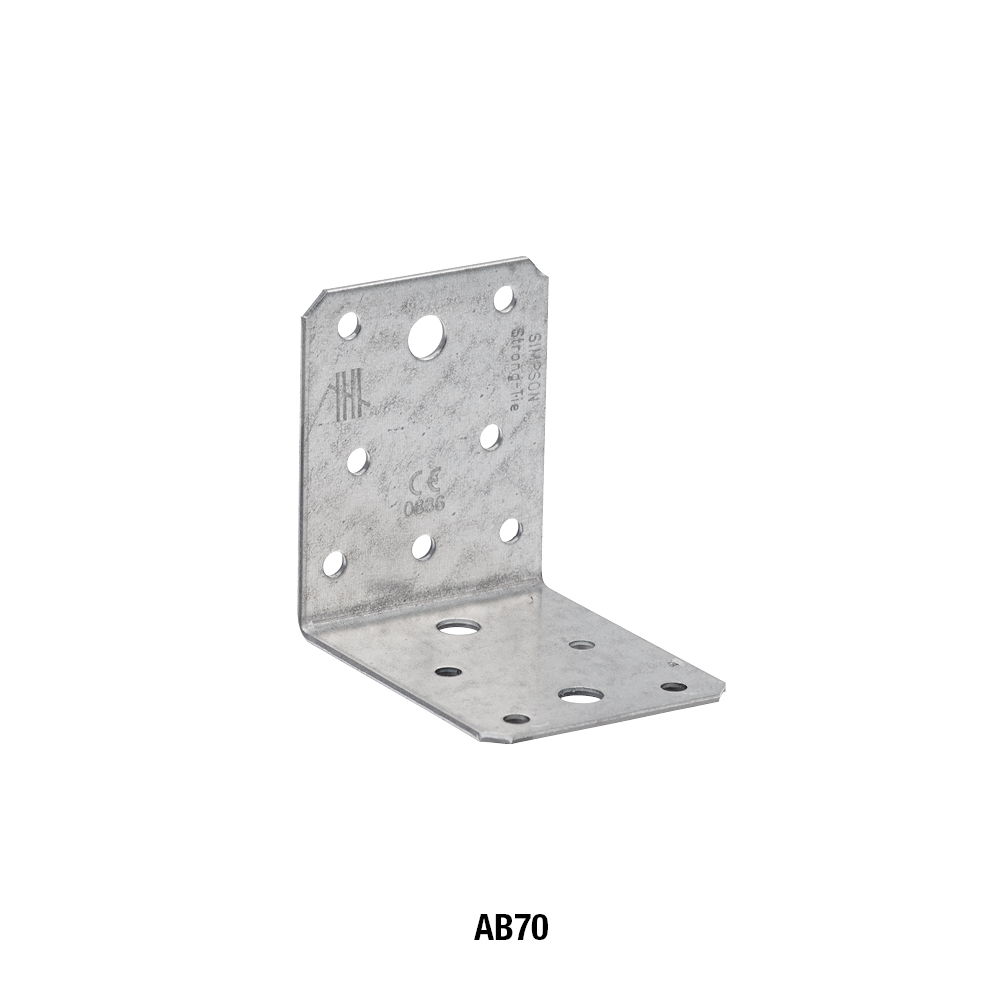

AB7021744552707055242-71-100

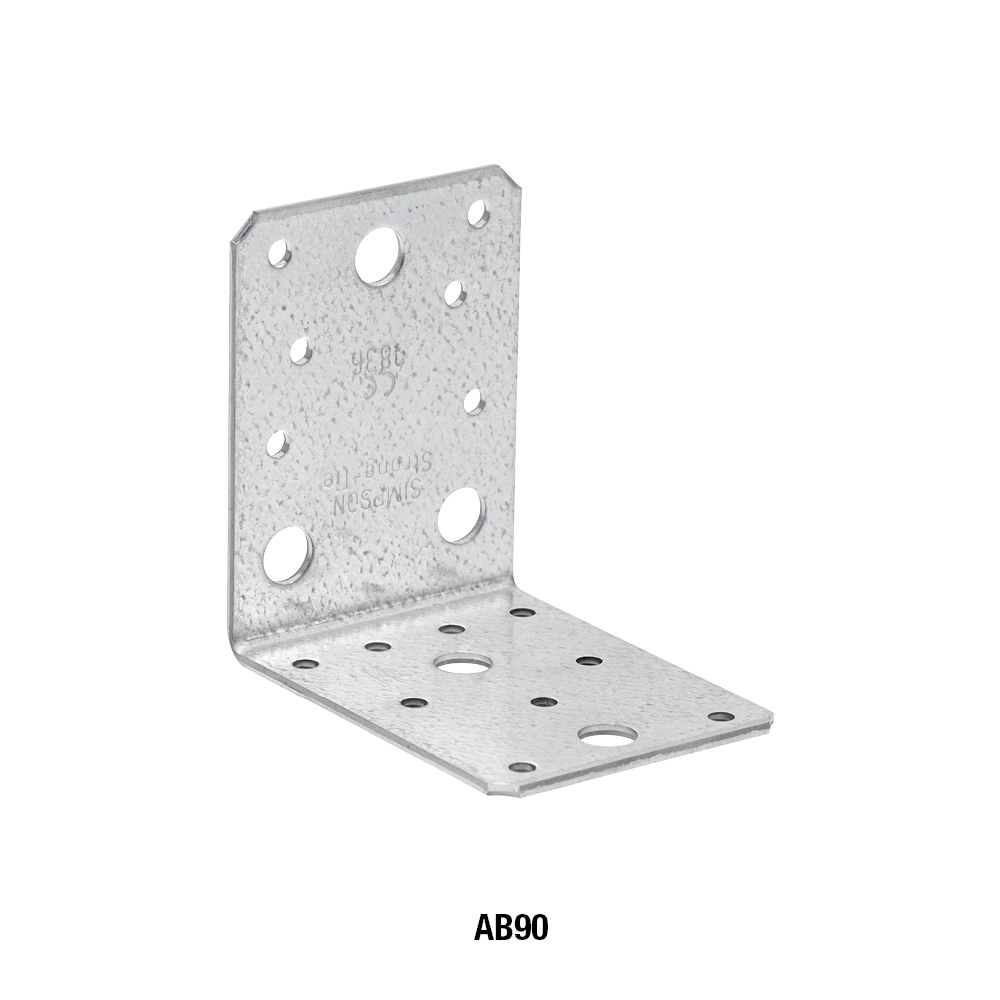

AB90212207858888652.56-39-2100
AB105212208011031039038-311-350

AB90-R: NOBB nr: 42117225, antall pr pk: 50 stk
AB105-R: NOBB nr: 42119556, antall pr pk: 25 stk

Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring

Art. nr. Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k (1)
Antall Antall CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB70473.1/kmod^0.33.9/kmod^0.3-4.85.37.51.4/kmod^0.3-
AB90694.2/kmod^0.35.1/kmod^0.37.5/kmod^0.3, max: 6.9/kmod6.87.110.41.9/kmod^0.32.5/kmod^0.5
AB1058117.0/kmod^0.38.5/kmod^0.312.7/kmod^0.312.213.318.13.3/kmod^0.34.7/kmod^0.3

kmod er modifikasjonsfaktoren for lastgruppen som den søkte bæreevnen tilhører.
1) R4/5,k er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm. For andre verdier av b og e, se ETA.
Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av bæreevnen. Hvis åsen kan rotere, se ETA.

Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring

Art. nr. Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k(1)
Antall Antall CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB70233.9/kmod^0.3-3.85.61.4/kmod^0.3-
AB90443.1/kmod^0.34.4/kmod^0.35.57.31.2/kmod^0.51.7/kmod^0.3
AB105455.4/kmod^0.37.4/kmod^0.347.52.1/kmod^0.52.9/kmod^0.4

kmod er modifikasjonsfaktoren for lastgruppen som den søkte bæreevnen tilhører.
1) R4/5,k er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm. For andre verdier av b og e, se ETA.
Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av bæreevnen. Hvis åsen kan rotere, se ETA.

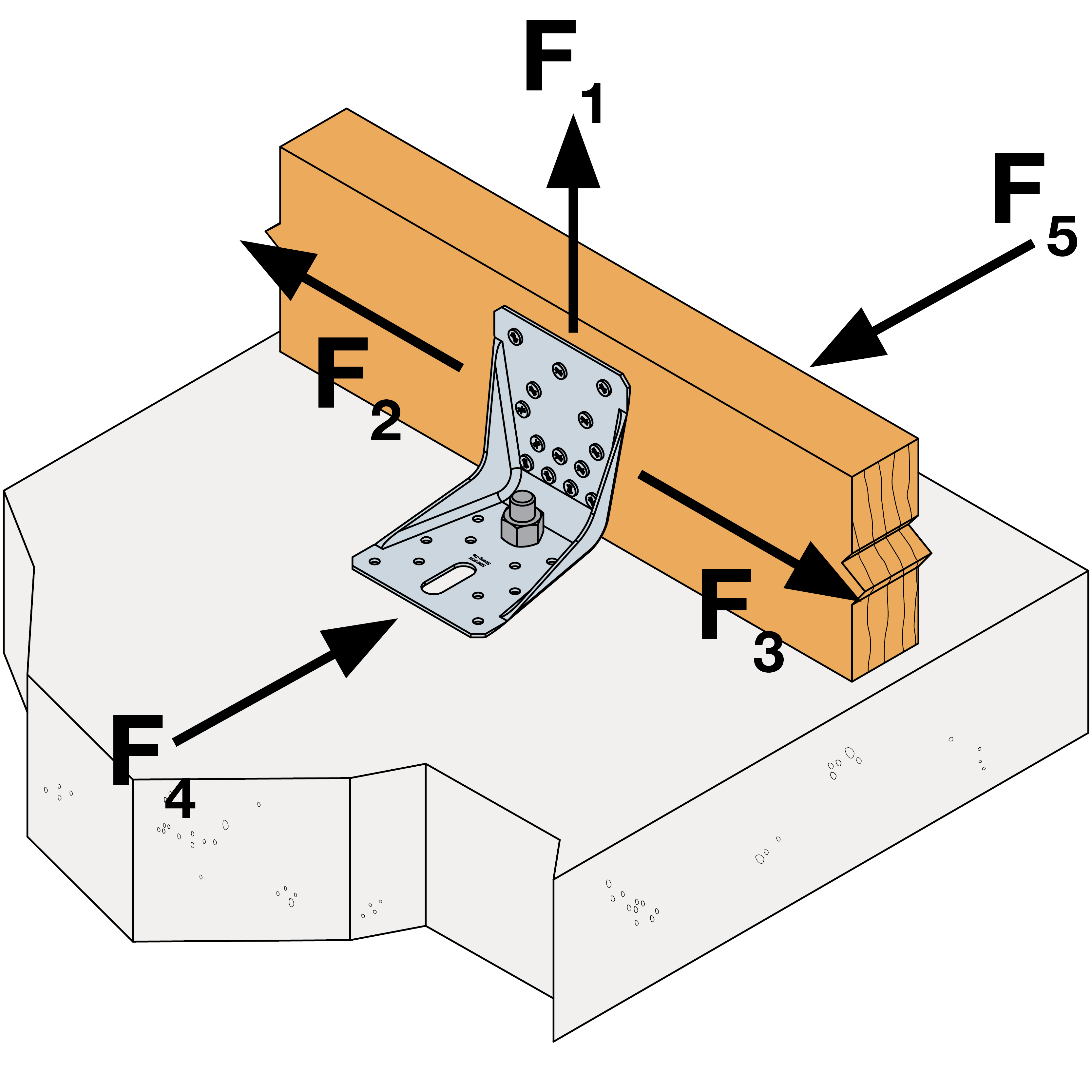

Karakteristisk bæreevne - Bjelke-betongsamling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjelke-betongsamling
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Type Antall Type CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
AB905CNA*2Ø105.4/kmod5.4/kmod5.4/kmod4.735.036.66
AB1055CNA*2Ø10min (12.3 ; 11.3/kmod)min (13.7 ; 11.3/kmod)min (19.7 ; 11.3/kmod)4.85.16.8

Refer to Characteristic Capacity table columns for type of fasteners that can be used in Flange A. Capacities vary depending on fastener type used.

Refer to the Simpson Strong-Tie anchor product range for suitable anchors. Typical anchor solutions depend on the concrete type, spacing and edge distances.

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

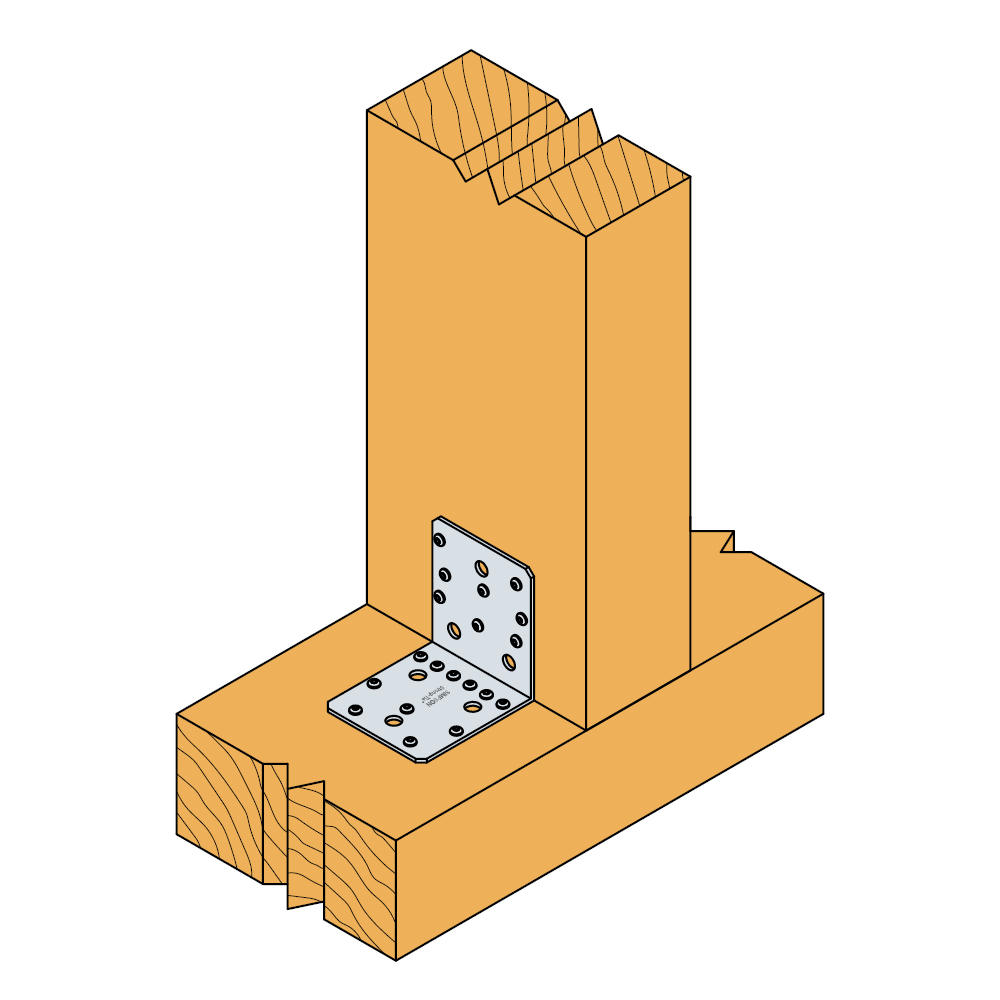

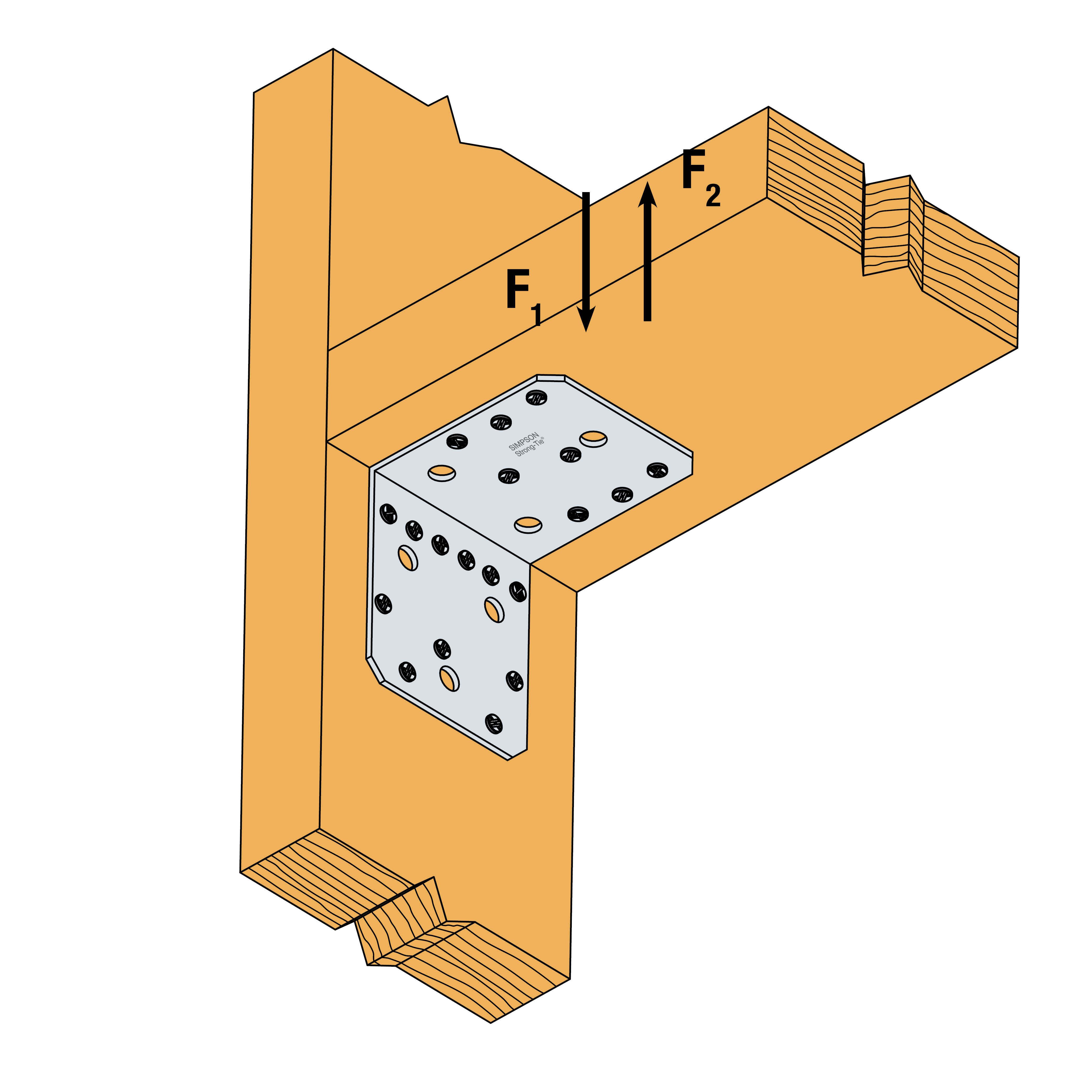

Karakteristisk bæreevne - Bjelke-søylesamling - 1 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjelke-søylesamling
Utspikring Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k
Antall Antall Flik nedadvendt Flik opadvendt CNA4.0x40 CNA4.0x60
CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90445.2/ kmod^0.555.2/ kmod^0.554.0/ kmod^0.54.0/ kmod^0.50.7/ kmod0.7/ kmod
AB1056510,0; max:9,8/ kmod9.4/ kmod^0.68.1/ kmod^0.758.1/ kmod^0.751.4/ kmod1.4/ kmod

kmod er modifikasjonsfaktoren for lastgruppen som den søkte bæreevnen tilhører.

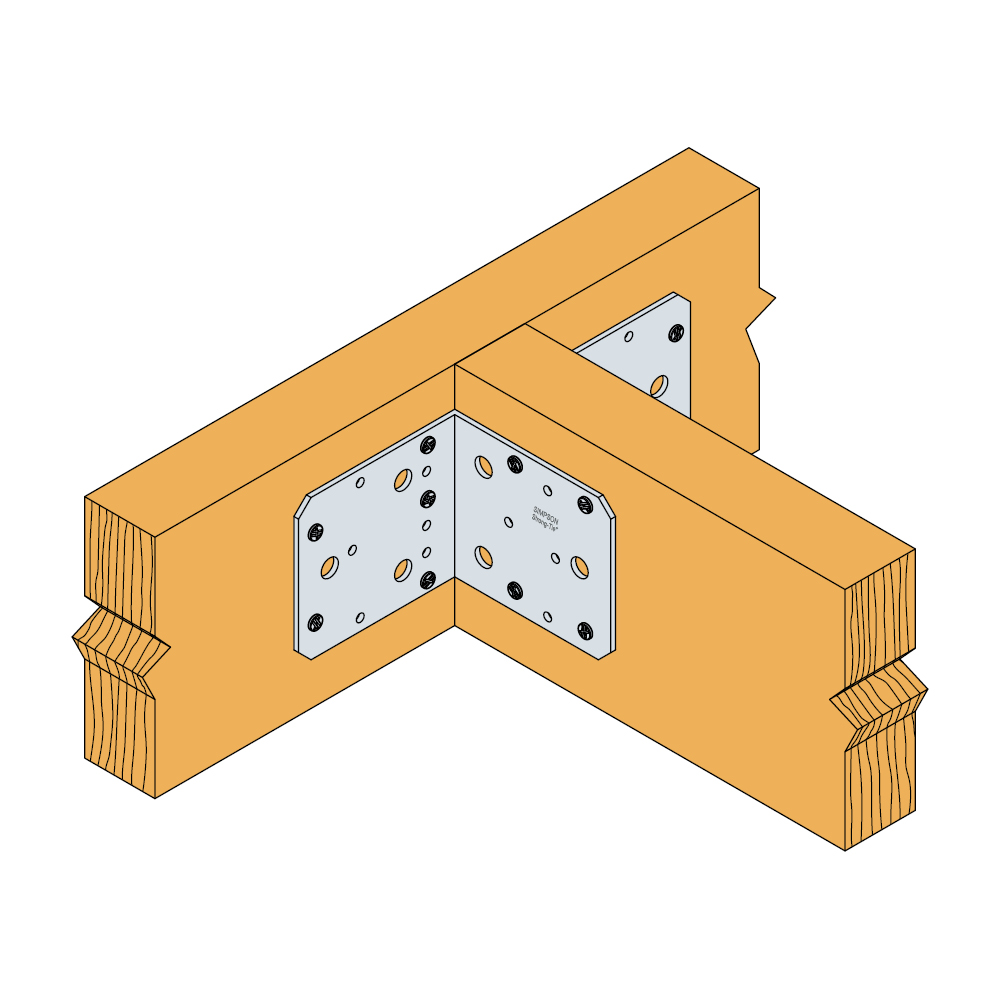

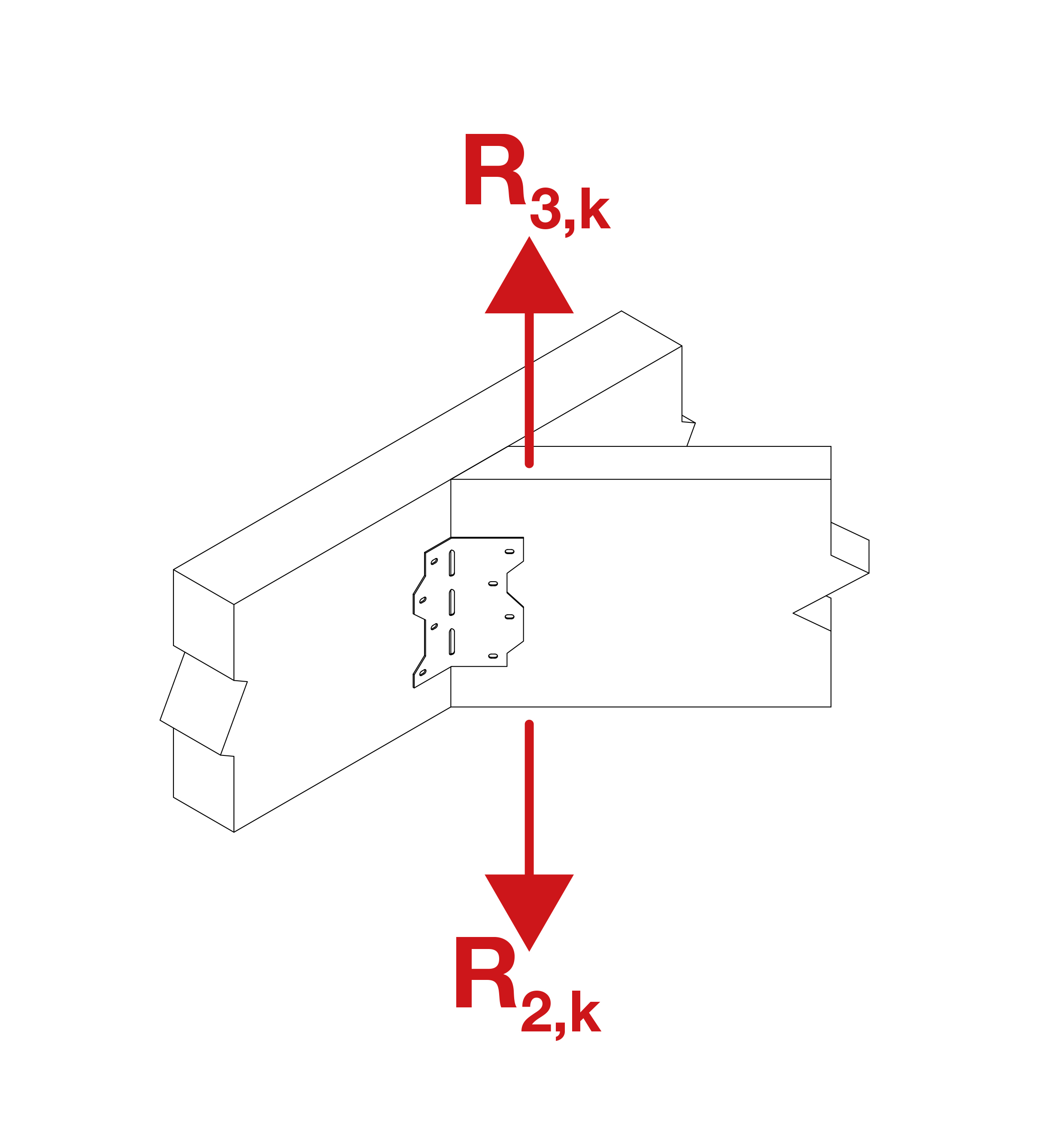

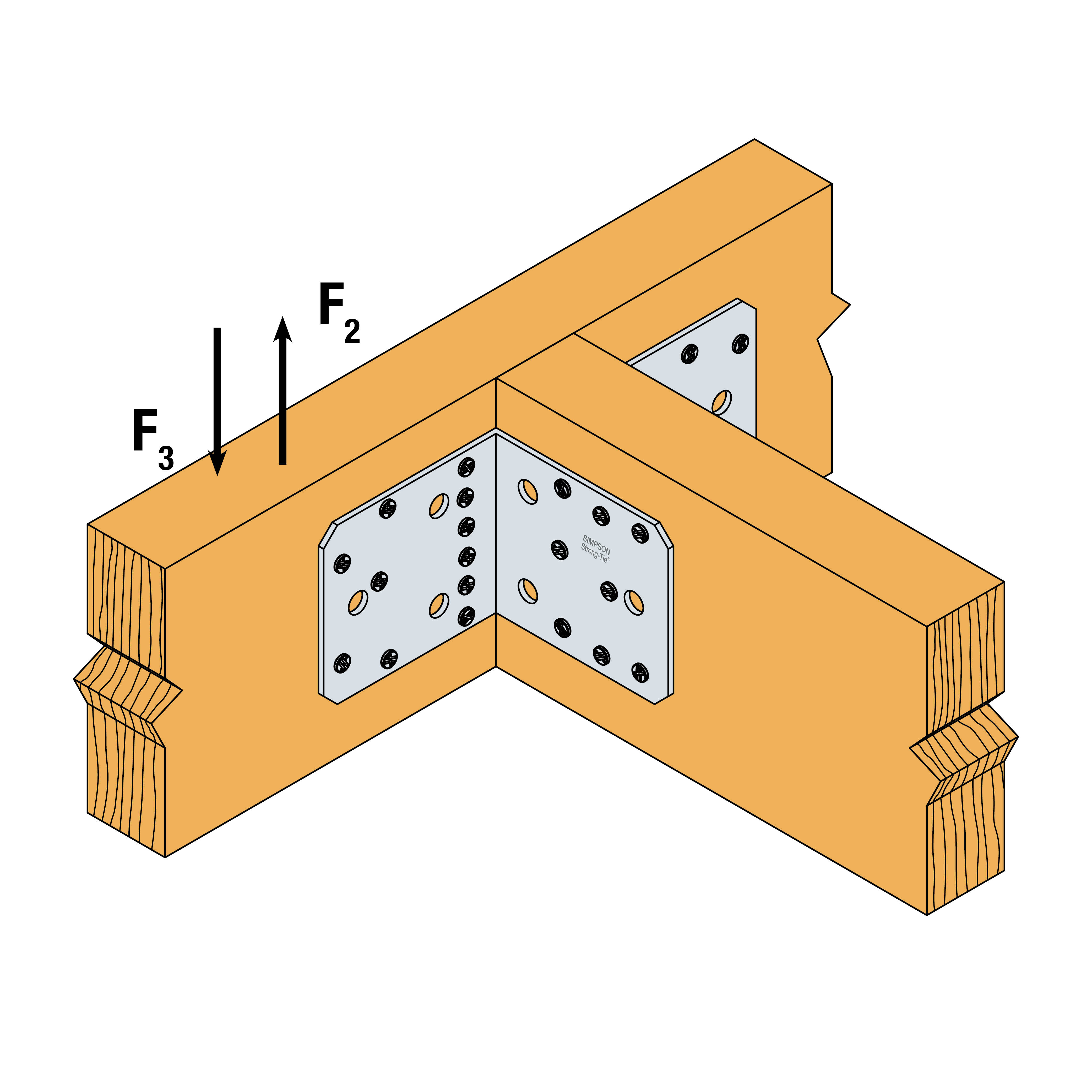

Karakteristisk bæreevne - Utveksling - 2 vinkelbeslag pr. samling

Art. nr. Karakteristisk bæreevne - Bjelke-bjelkesamling
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R2.k = R3.k
Antall Antall CNA4.0x40 CNA4.0x60
AB90967.210.2
AB10511813.318.1

Eksempel:
2 vinkelbeslag AB105 i en bjelke-bjelke samling: kort: kmod = 0,9. Minimum spikring med CNA4,0x40 spiker. Åsens bredde b = 100 mm
Laster: F1,d = 1,8 kN og F4,d = 1,1 kN virkende e = 105 mm over bjelken
R1,d = tabell verdi x kmod / γM = 5,2 / 0,90,3 x 0,9 / 1,35 = 3,6 kN
Dersom åsens bredde b og avstanden e er forskjellig fra verdiene, må bæreevnen finnes i ETA.
R4,d =  ((2,4 x 100 + 72) / (105 - 2,5) / 1,35 = 2,3 kN); (8,2 / 1,35 = 6,1 kN)) = 3,6 kN

Montering

Montering

Innfesting

  • Til innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer

Teknisk information

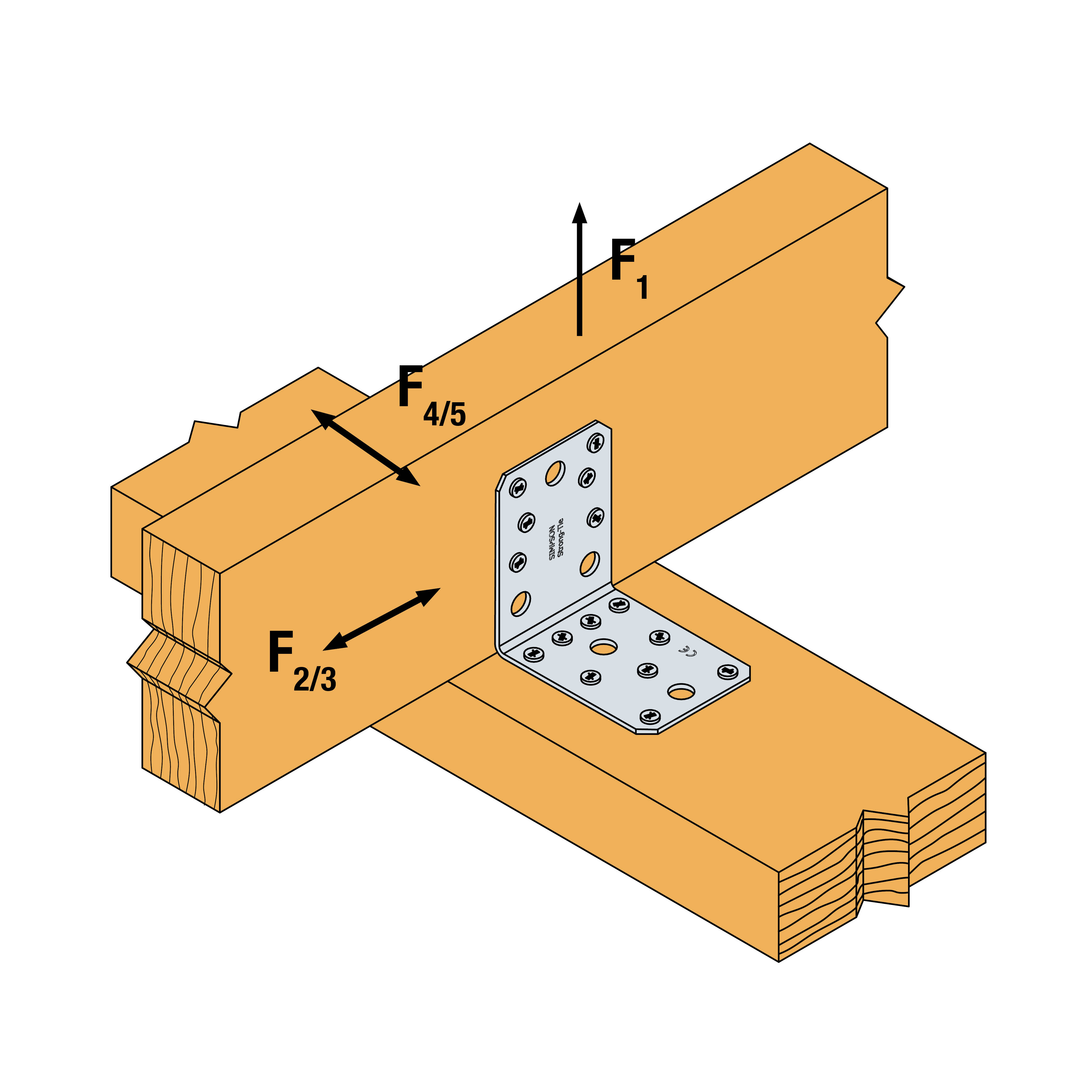

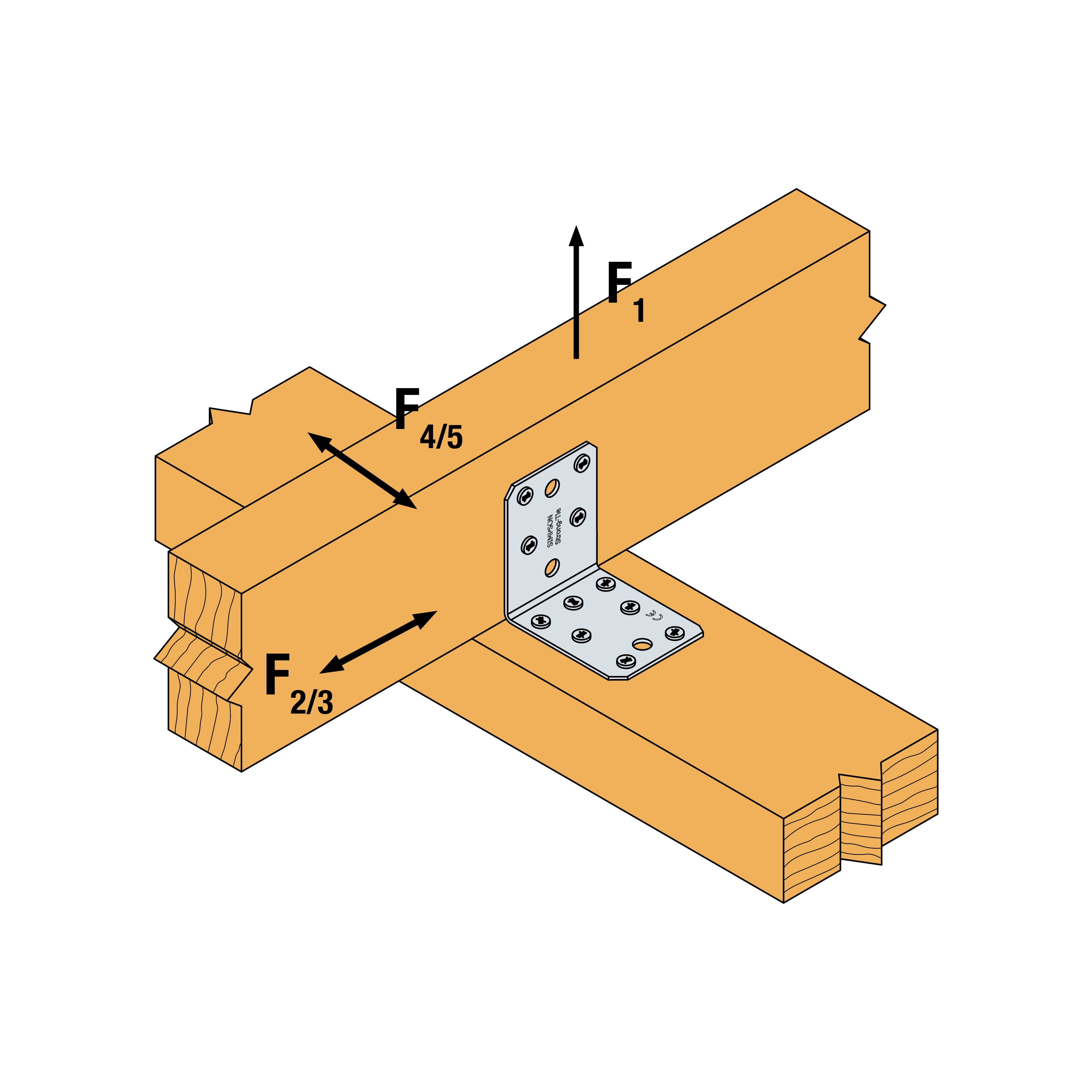

To vinkelbeslag per skjøt

Vinkelbeslagene forutsettes montert rett overfor hverandre.

  • F1             Løftende kraft som virker midt i åsen.
  • F2 og F3   Tverrgående kraft som virker i overgangen mellom åsen og bjelken i åsens retning.
  • F4 og F5    Tverrgående kraft som virker midt på vinkelbeslagene, i bjelkens retning i høyden (e) over bjelken.

Ett vinkelbeslag per skjøt

  • F1    Løftende kraft som virker i vinkelbeslagets sentrale akse, men i en avstand (f) fra vinkelbeslagets vertikale flik. Hvis åsen er hindret i å rotere, vil bæreevneverdien være halvparten av bæreevnen for en skjøt med to vinkelbeslag.
  • F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
  • F4    Tverrgående kraft som virker i bjelkeretningen midt på vinkel­beslaget. Virker inn mot vinkelbeslaget i høyden (e) over bjelken.
  • F5    Tverrgående kraft som virker i bjelkeretningen midt på vinkelbeslaget. Virker bort fra vinkelbeslaget i høyden (e) over bjelken.

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)

eta-06-0106.pdf (13.43 MB)
