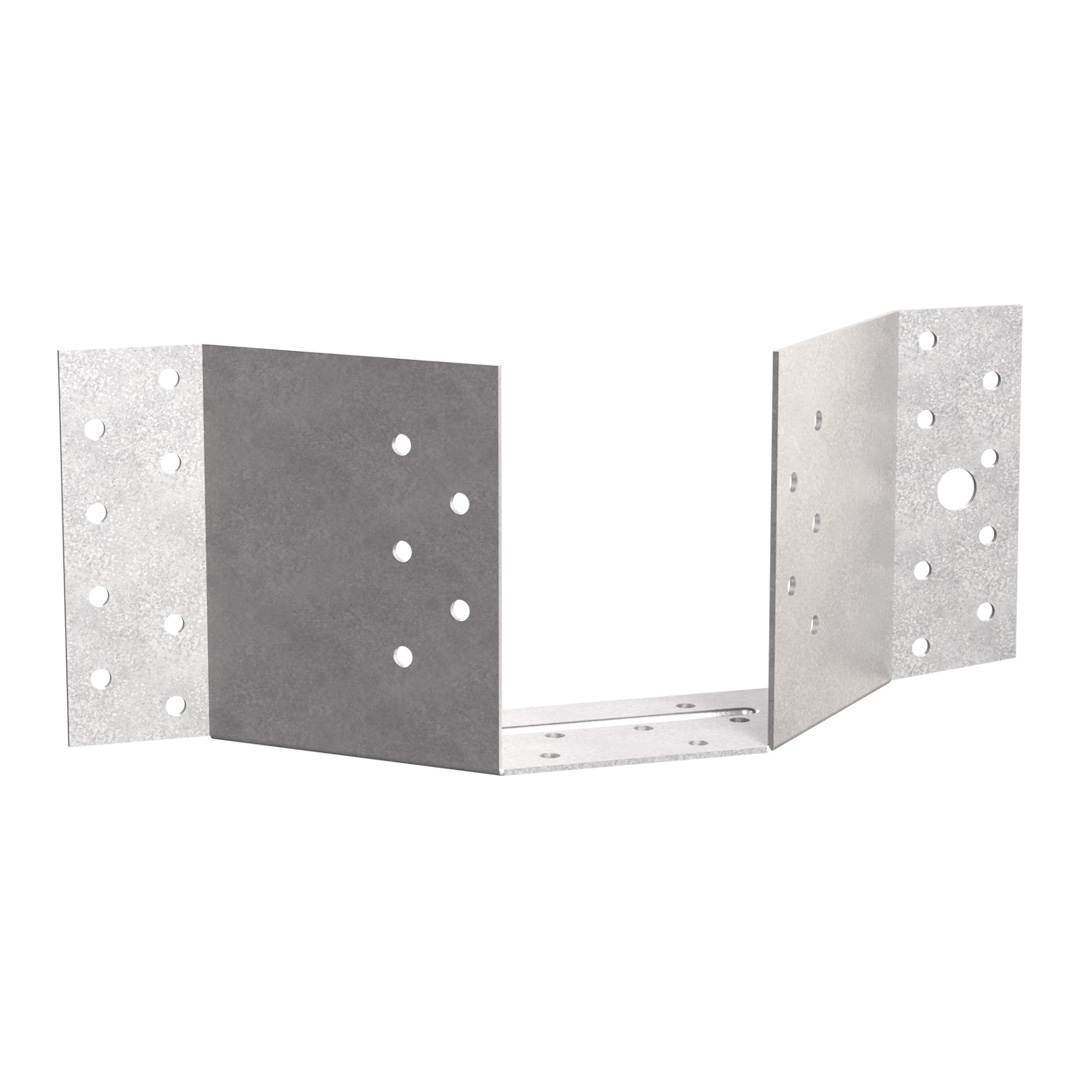

Bjelkesko ET260 45°

Bjelkeskoen egner seg til skjøting av bjelker med 45° vinkling (horisontalt).

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Varmgalvanisert stål 20 µm

Produktinformasjon

Bilder

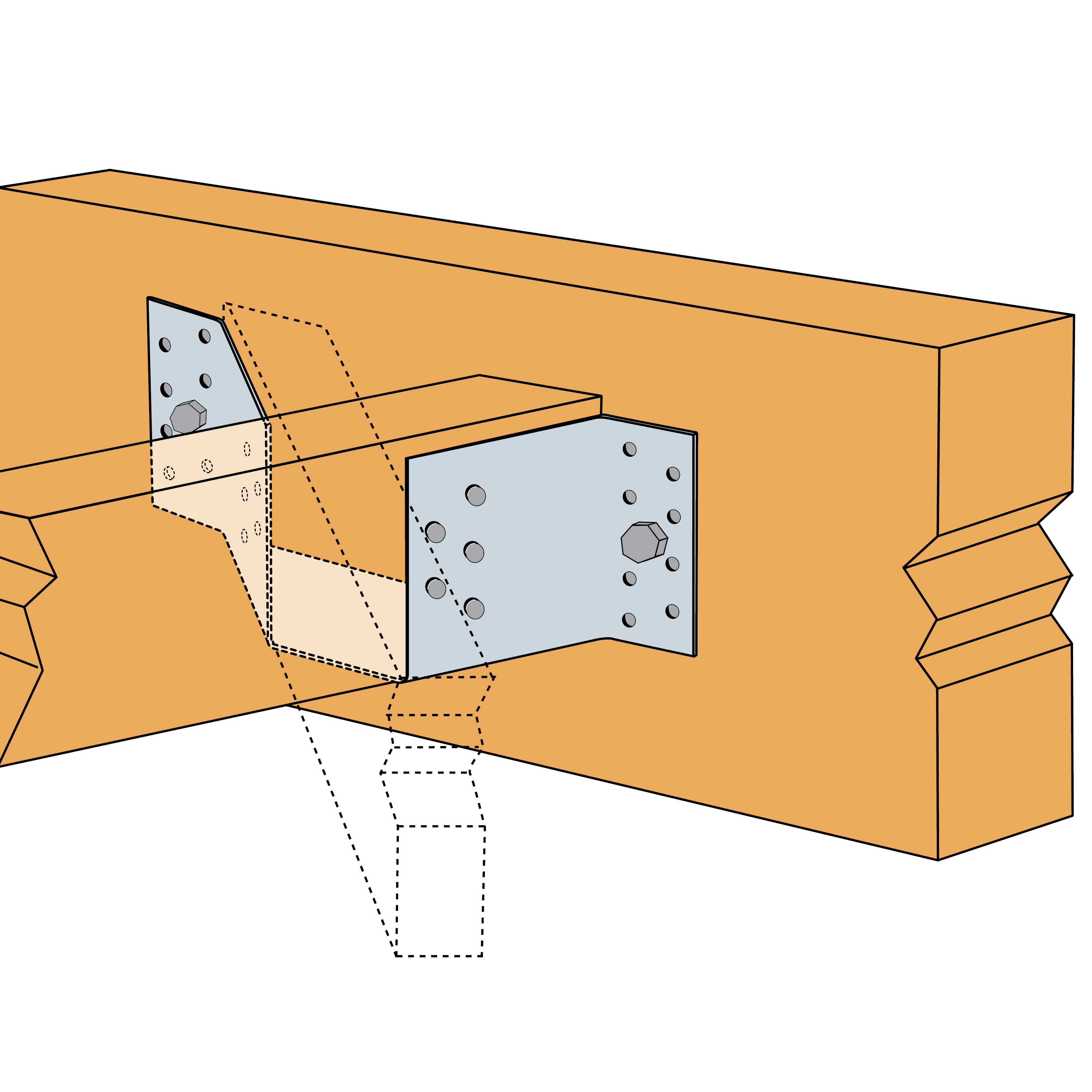

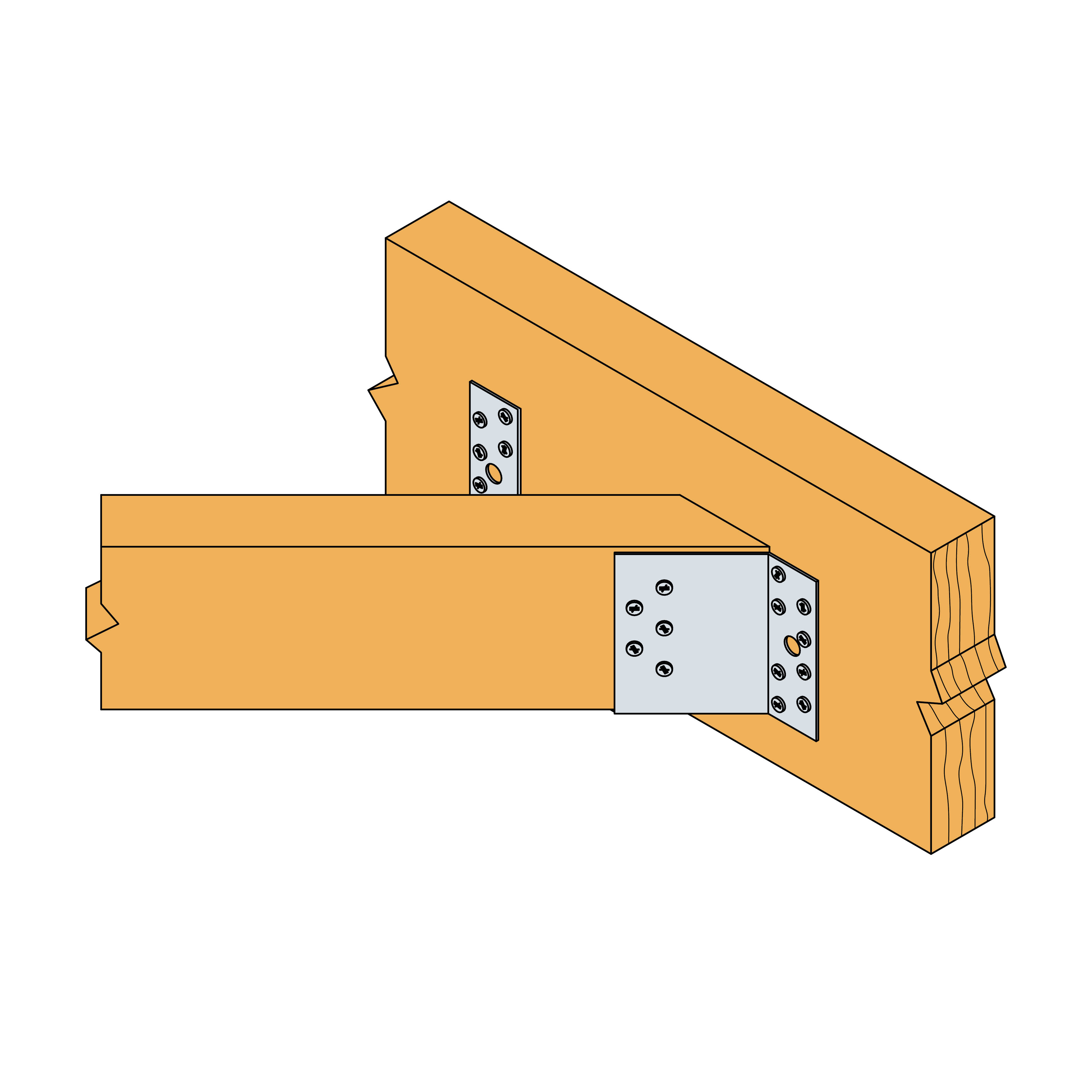

ET260 - på tre

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - som gir en sinklagstykkelse på ca. 20 μm

Fordeler

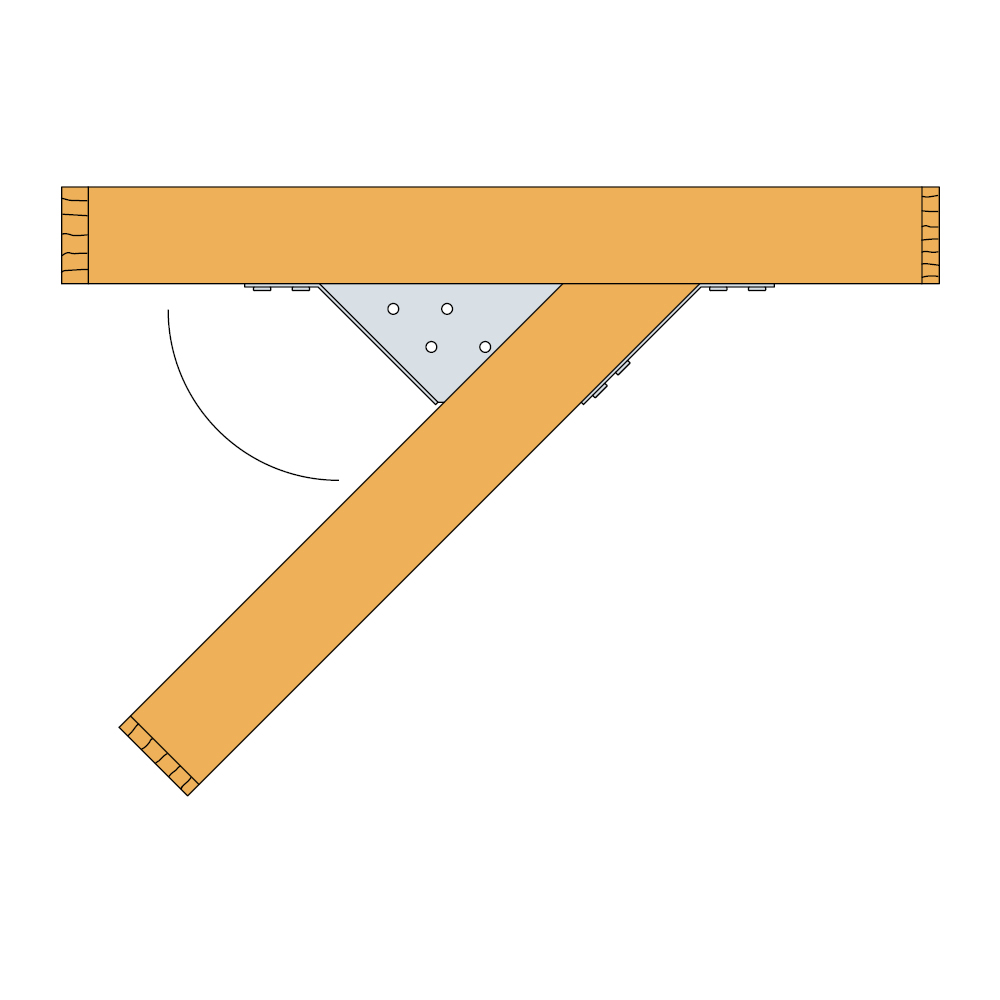

  • Installasjonen egner seg til skjøter mellom bjelker med 45° vinkling horisontalt
  • Skrus/spikres til bjelken

Applikasjoner

Skjøter

  • Hovedbjelke: massivt tre, LVL tre, limtre, betong, stål
  • Sekundærbjelke: massivt tre

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Bjelkestørrelse [mm] Dimensjoner [mm] Hull, HB Hull, SB
Bredd Høyde A B C D F t Ø5 Ø11 Ø5
Minimum Maksimum
ET260506399374797145679555177351.516210

HB: hovedbjelken; SB: sekundærbjelken

Karakteristisk bæreevne - Bjelke-bjelkesamling

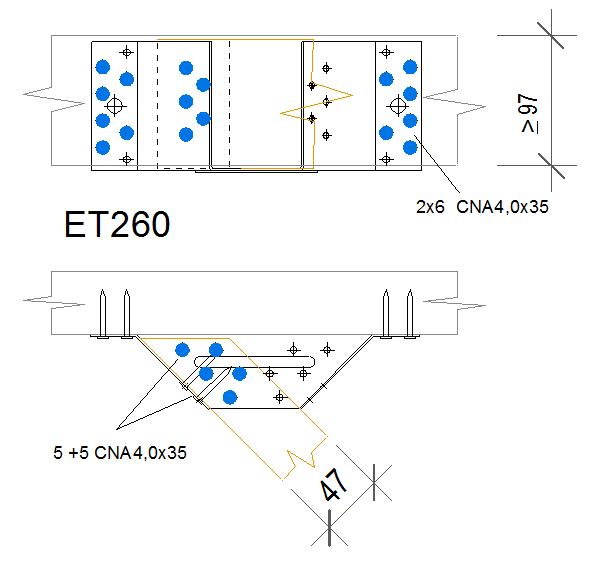

Art. nr. Characteristic capacities - Timber to timber - Full nailing
Utspikring Karakteristisk bæreevne [kN]
HB SB R1,k
Antall Antall CNA 4,0x35
ET260161010.5

  HB: hovedbjelken; SB: sekundærbjelken

Karakteristisk bæreevne - bjelke betong skjøt

Art. nr. Characteristic capacities - Timber to concrete or steel
Utspikring Karakteristisk bæreevne [kN]
HB SB R1,k R2,k
Antall Type Antall Type CNA 4,0x35 CNA4,0x35
ET2602Ø1010CNA**10.5-

HB: hovedbjelken; SB: sekundærbjelken

Product characteristic capacities - Timber beam to timber beam - with SSH screws

Table "Product characteristic capacities - Timber beam to timber beam - with SSH screws" cannot be displayed : no references available.

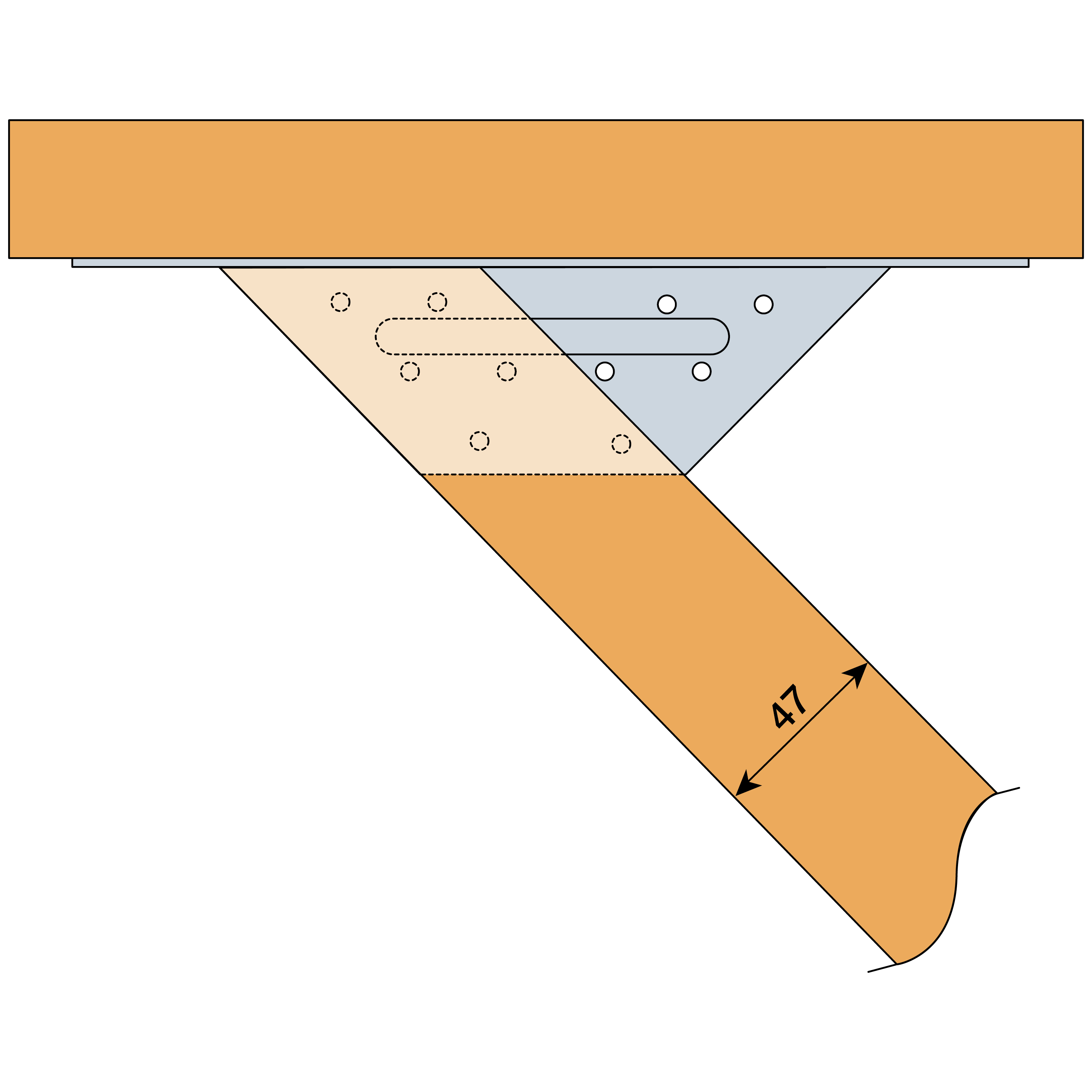

Installasjon

Installasjon

Innfesting på hovedbjelke

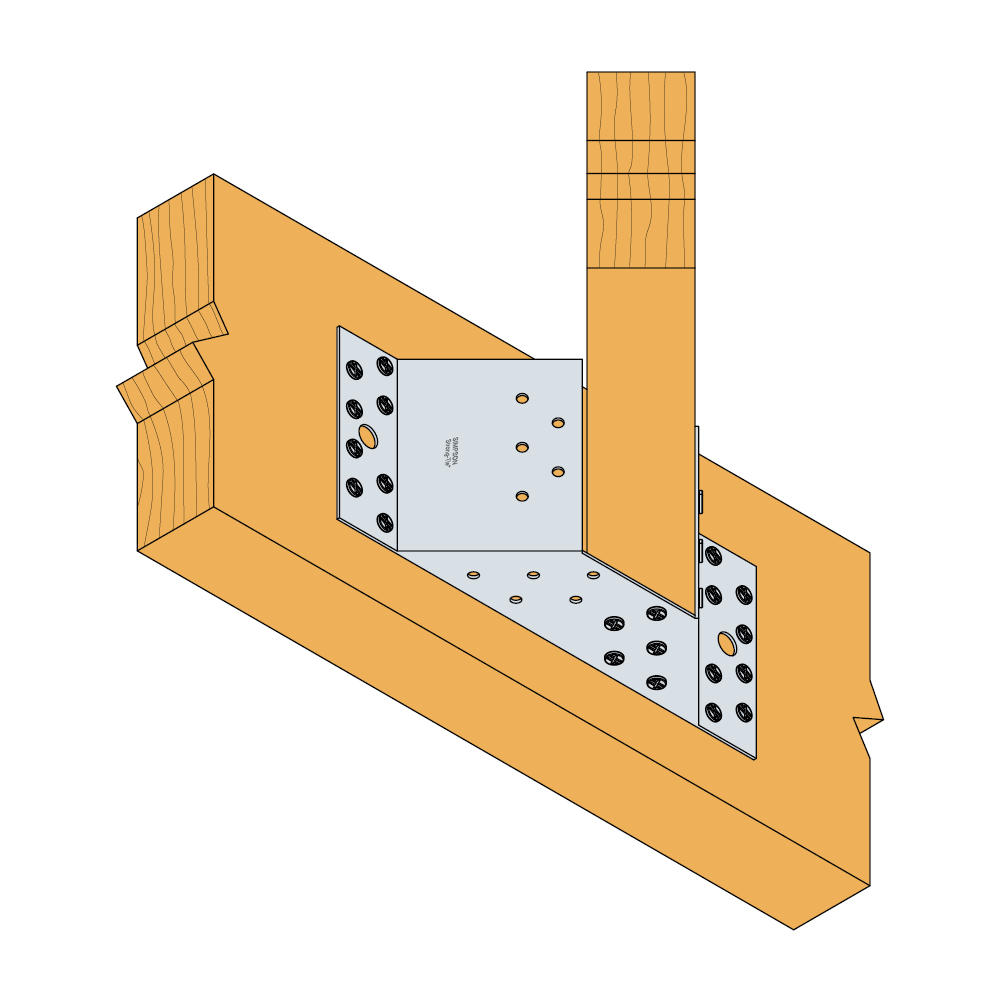

På tre:

  • Innfesting til tre skal skje med CNA4,0x35 kamspiker

På stål:

  • bolter med en diameter på 12 mm (boltdiameteren kan ikke være mer enn 2 mm mindre enn borehullets diameter)

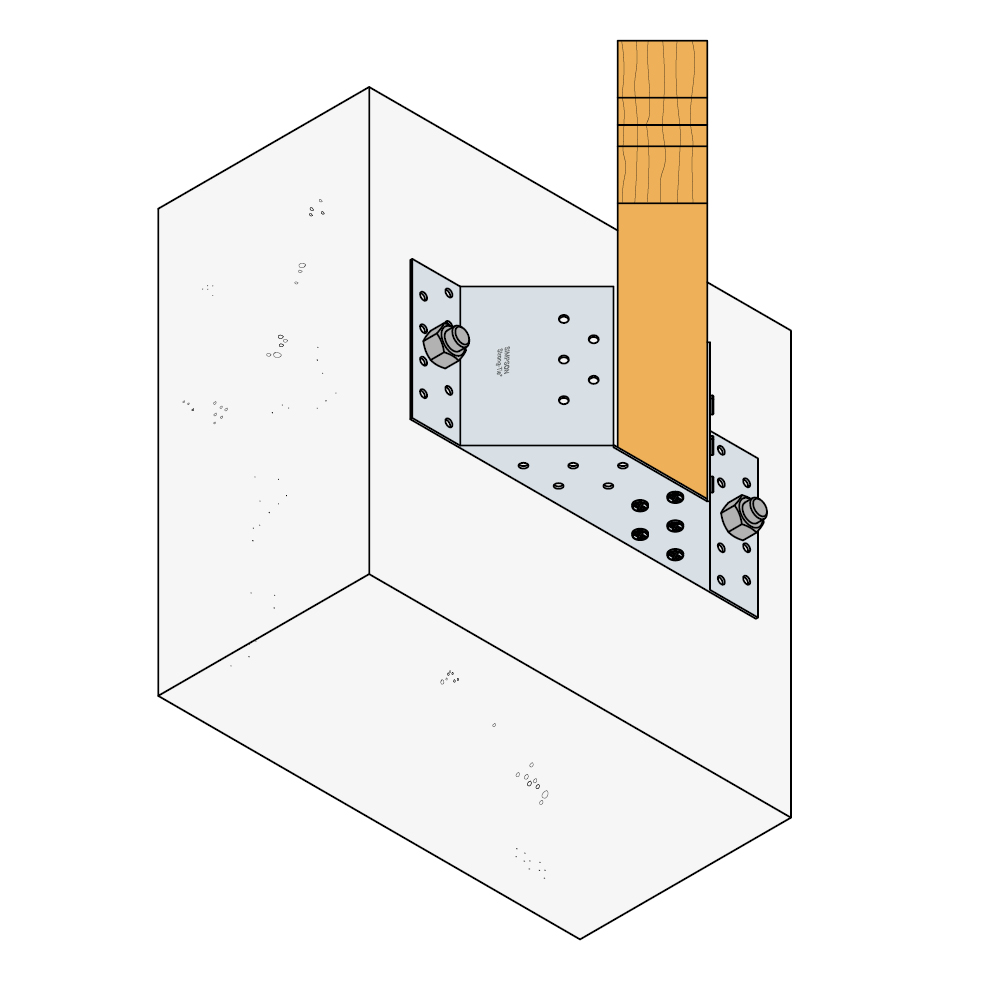

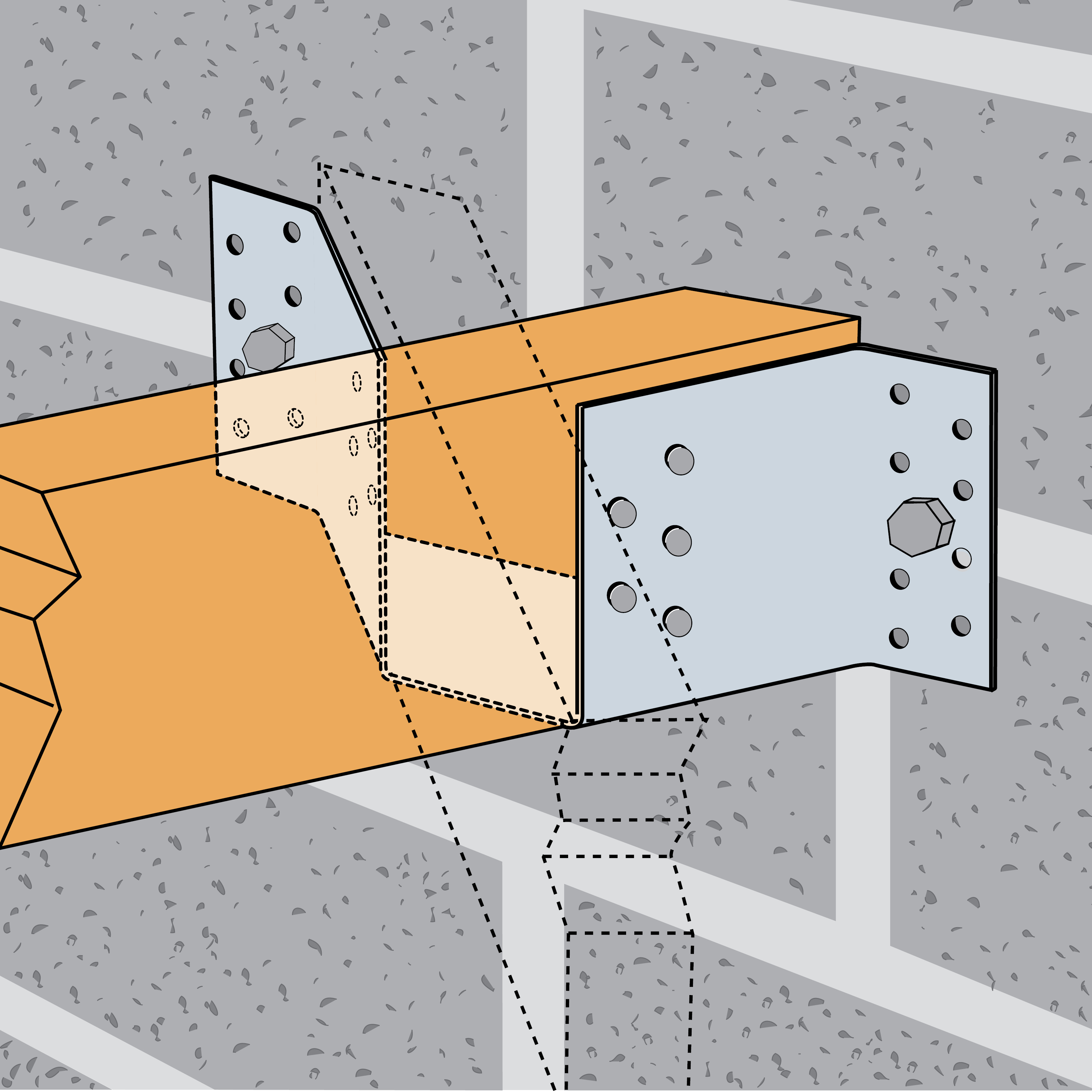

På betong:

  • Mekanisk anker (diameter 12 mm: WA M10-78/5).
  • Kjemisk anker (diameter 12 mm: LMAS M10-110) med AT-HP klebelim

Monteringsveiledning

  • Bruk alle de spesifiserte festemidlene

Sertifiseringer

European Technical Assessment (ETA)
