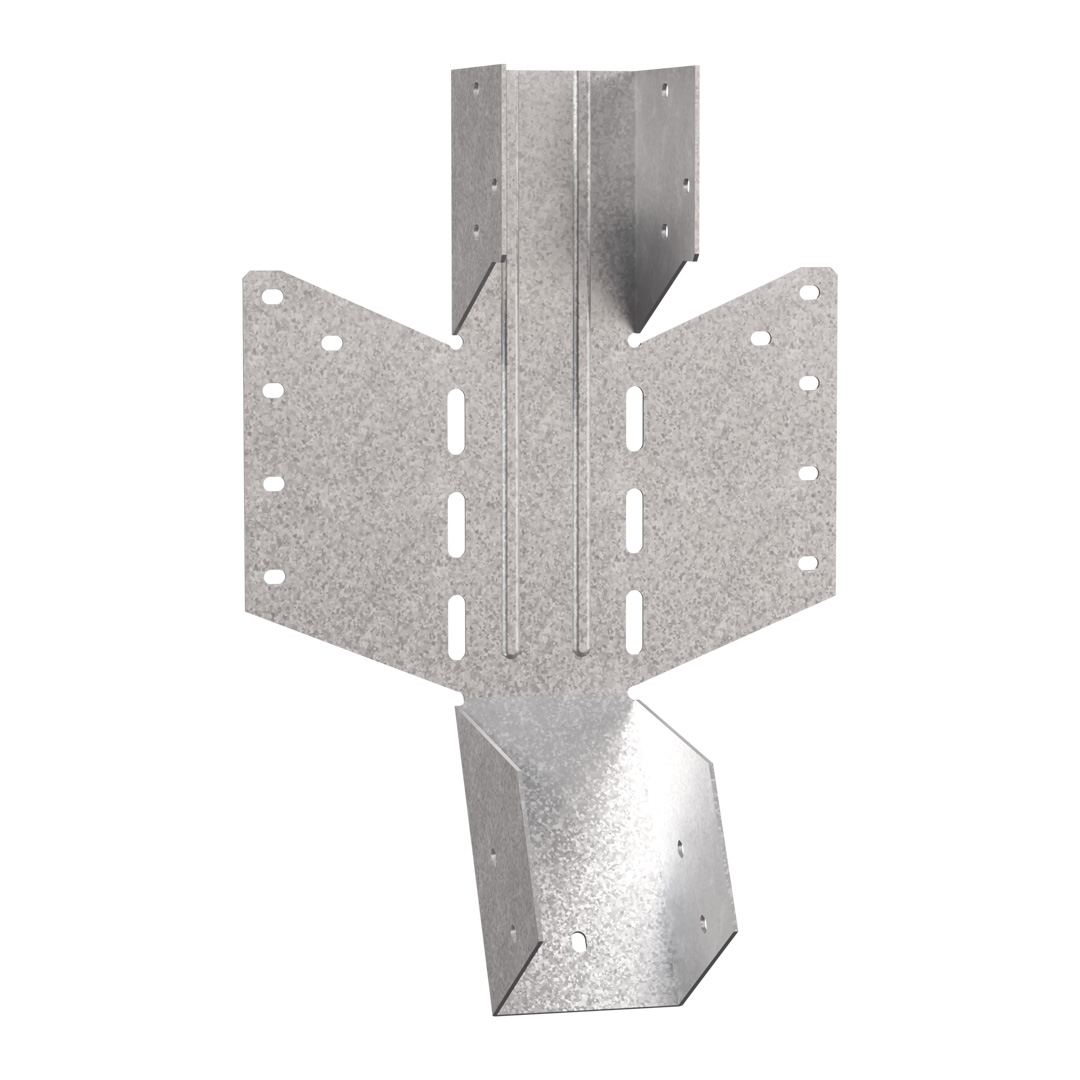

Justerbar bjelkesko

LLSU er en innovativ bjelkesko som gjør det mulig å justere vinkelen opp til 45 grader i 4 ulike retninger. Bjelkeskoen kan justeres opp eller ned og til begge sider, eller i en kombinasjon.

Merk: LSSU er ikke lagervare så ekstra leveringstid må påregnes.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Elgalvanisert stål 20 µm

EPD

Produktinformasjon

Bilder

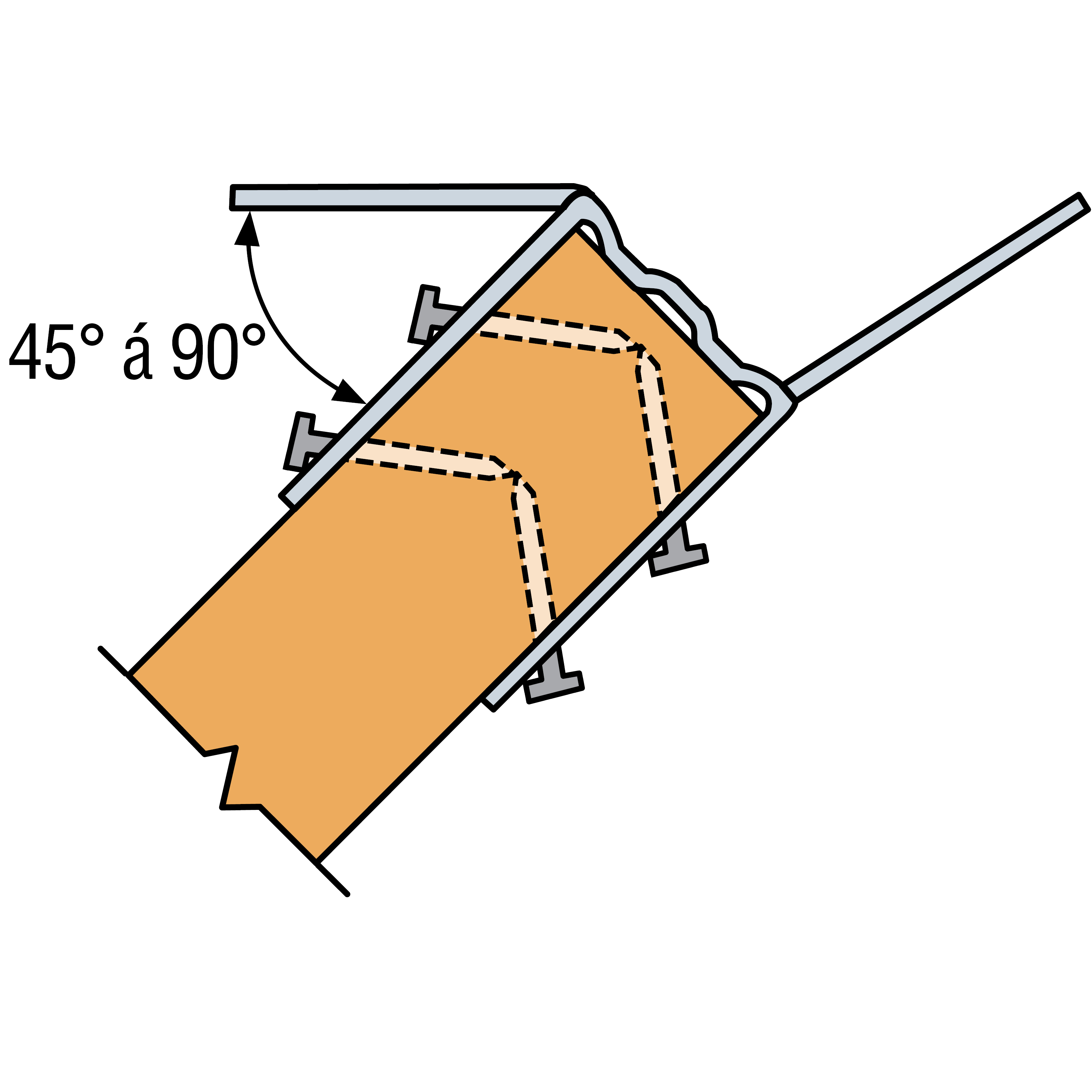

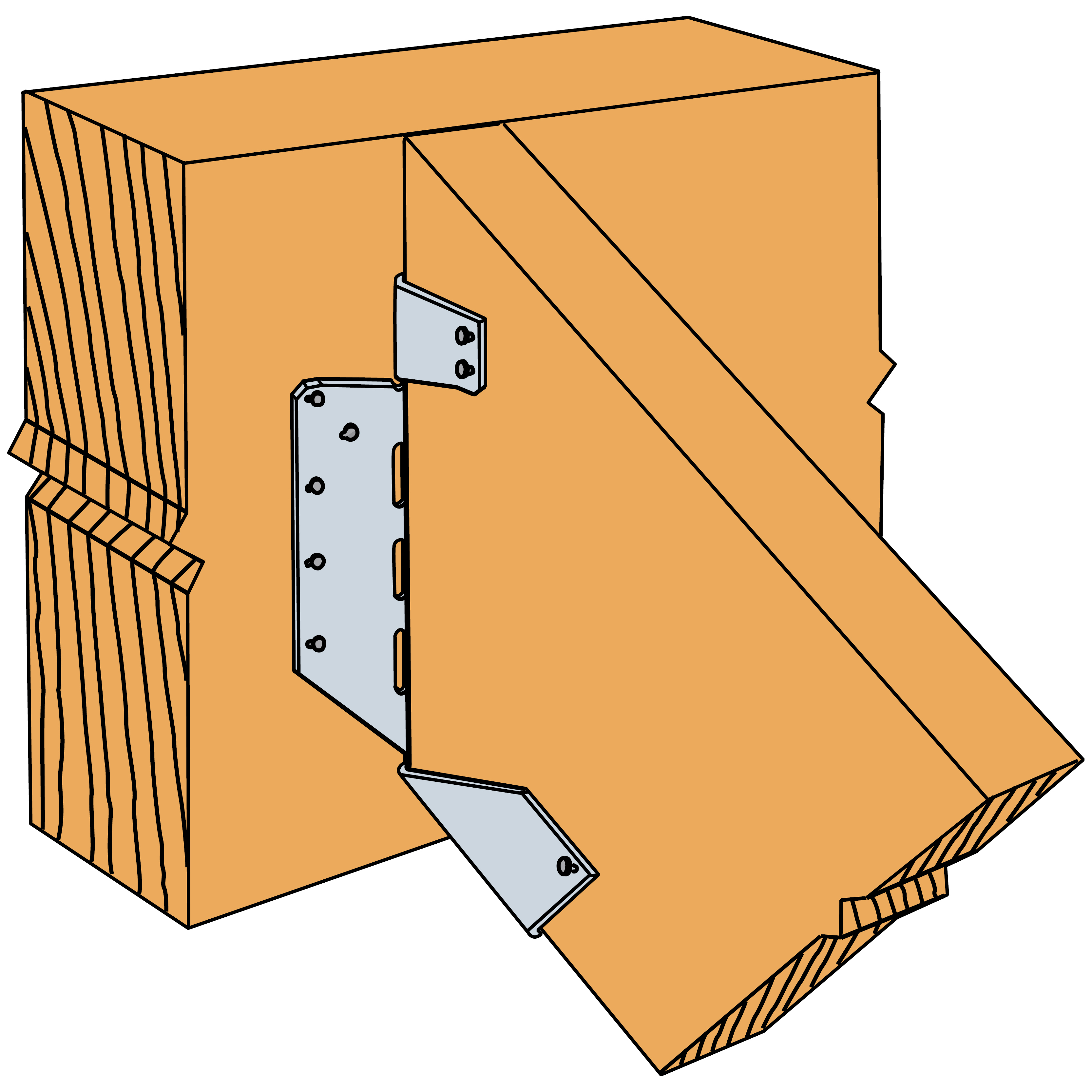

LSSU Sloped Installation

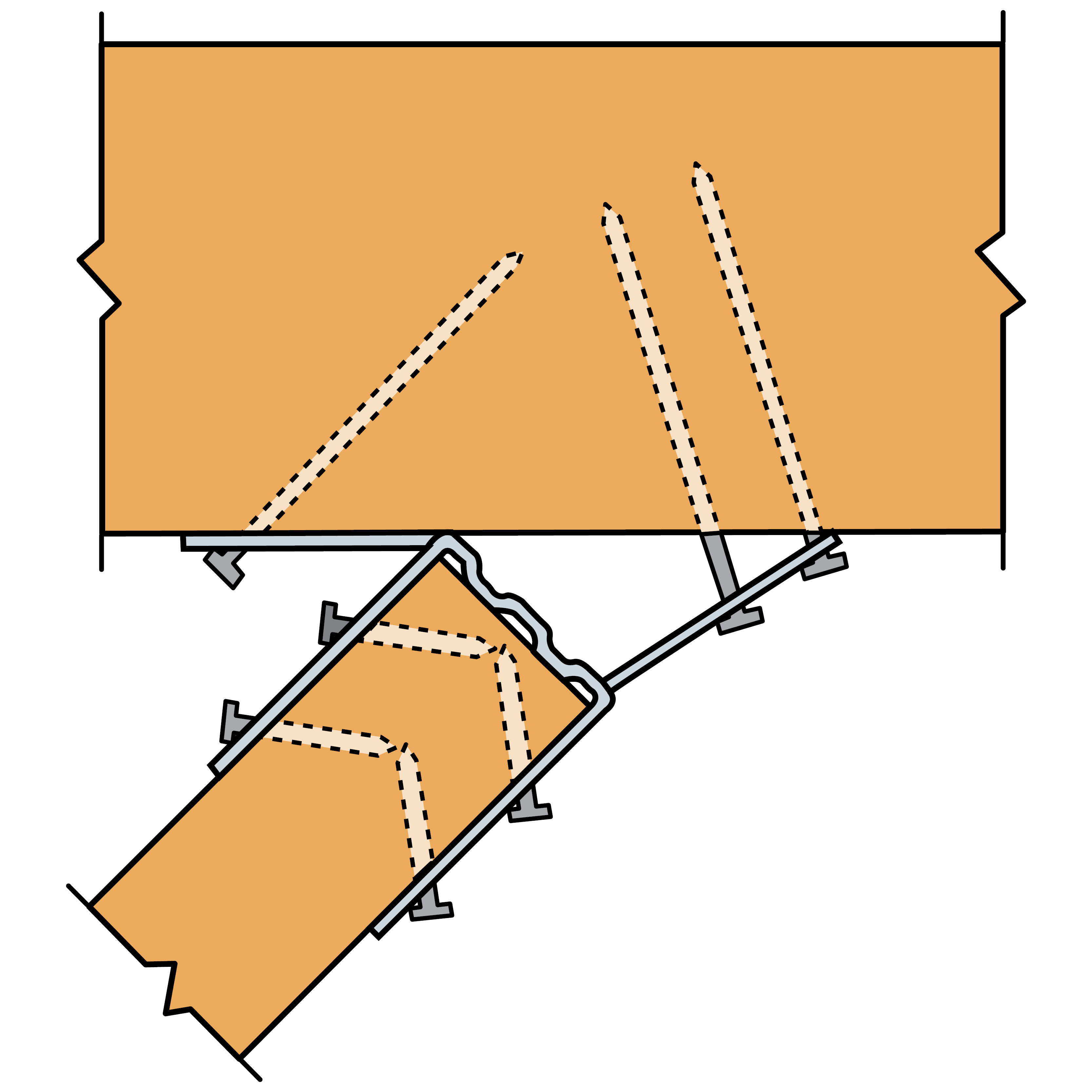

LSSU Plan View.

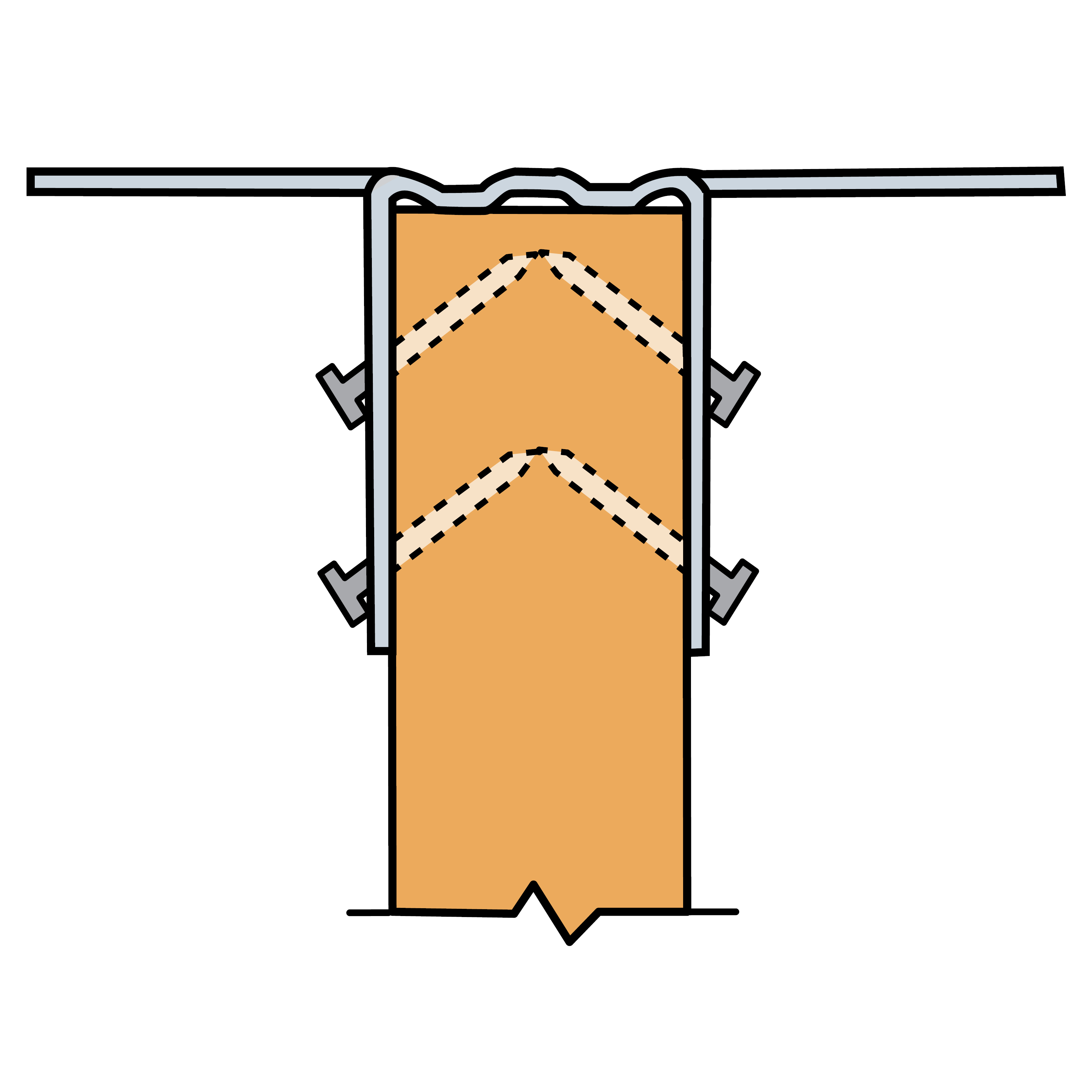

LSSU Plan View.

Egenskaper

Materiale

Galvanisert stål S250GD + Z275 i henhold til NF EN 10346 eller G90 i henhold til ASTM A653.
Tykkelse: LSSU - 1,2 mm - 1,5 mm - 1,6 mm / LSU - 2 mm.

Applikasjoner

Skjøter

Støtteelement: massivt tre, komposittvirke, limtre, etc.
Støttende element: I-bjelker, massivt tre, komposittmaterialer osv.

Bruksområder

Festing av sperrer.
Hovedspær.
Overliggere osv.

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	Tidligere LSSU-referanse	Bjelkestørrelse [mm]				Dimensjoner [mm]					Hull, HB				Hull, SB	Box Quantity	Vekt [kg]
		Bredd		Høyde		A	B	C	D	t	Obrounds				Obrounds
		Minimum	Maksimum	Minimum	Maksimum	A	B	C	D	t	Ø5	Ø5x17	Ø5x25	Ø5x44	Ø5
LSSU216/45	LSSUI25	42	45	241	356	45	216	90	44	1.2	10	-	6	-	7	20	0.32
LSSU216/60	LSSUI35	57	60	241	356	60	216	90	50	1.2	10	-	6	-	7	16	0.32

* Bending in slope only
SCL: Structural Composite Lumber

Produktkapasiteter – Tre til tre – kun skrå

Art. nr.	Utspikring			Karakteristisk bæreevne [kN]				Sikker arbeidsbelastning [kN]
	HB		SB	R_1,k		F₂		R_{1,SWL,Lang sikt}		R_{1,SWL,Mellomlang sikt}		-
	N4.0x50	N4.0x100	N3.75x30	I-bjelke LVL-flenser	Massiv saget flenset I-bjelke eller C24 massiv seksjon	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid Section	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section
	Qty	Qty	Qty	I-bjelke LVL-flenser	Massiv saget flenset I-bjelke eller C24 massiv seksjon	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid Section	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section
LSSU216/45	10	-	7	5.1	9.9	2.4	4	2.14	3.03	2.44	3.46	1.19	1.19
LSSU216/60	10	-	7	9.1	9.9	2.4	4	2.14	4.14	2.44	4.73	1.19	1.99

Produktkapasiteter – Tre til tre – skrå eller skrå og skrå

Art. nr.	Utspikring			Karakteristisk bæreevne [kN]						- [kN]
	HB		SB	R_1,k			F₂			R_{1.SWL.Lang sikt}			R_{1.SWL.Mellomlang sikt}			R_{2.SWL.Kort sikt}
	N4.0x75	N4.0x100	N3.75x30	I-joist LVL Flanges	Solid Sawn Flanged I-joist or C24 Solid section	Massiv seksjon – tre C24	I-joist LVL Flanges	Solid Sawn Flanged I-joist or C24 Solid section	Solid Section - Timber C24	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	Solid Section - Timber C24	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	Solid Section - Timber C24	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	Solid Section - Timber C24
	Qty	Qty	Qty	I-joist LVL Flanges	Solid Sawn Flanged I-joist or C24 Solid section	Massiv seksjon – tre C24	I-joist LVL Flanges	Solid Sawn Flanged I-joist or C24 Solid section	Solid Section - Timber C24	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	Solid Section - Timber C24	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	Solid Section - Timber C24	I-joist LVL flanges	Solid Sawn Flanged I-joist or C24 Solid section	Solid Section - Timber C24
LSSU216/45	9	-	7	3.4	8.1	8.1	1.5	4	4	1.44	3.38	3.38	1.64	3.86	3.86	0.74	1.19	1.19
LSSU216/60	9	-	7	6.8	8.1	8.1	6.6	4	4	1.44	3.38	3.38	1.64	3.86	3.86	0.74	1.99	1.99
