SPR

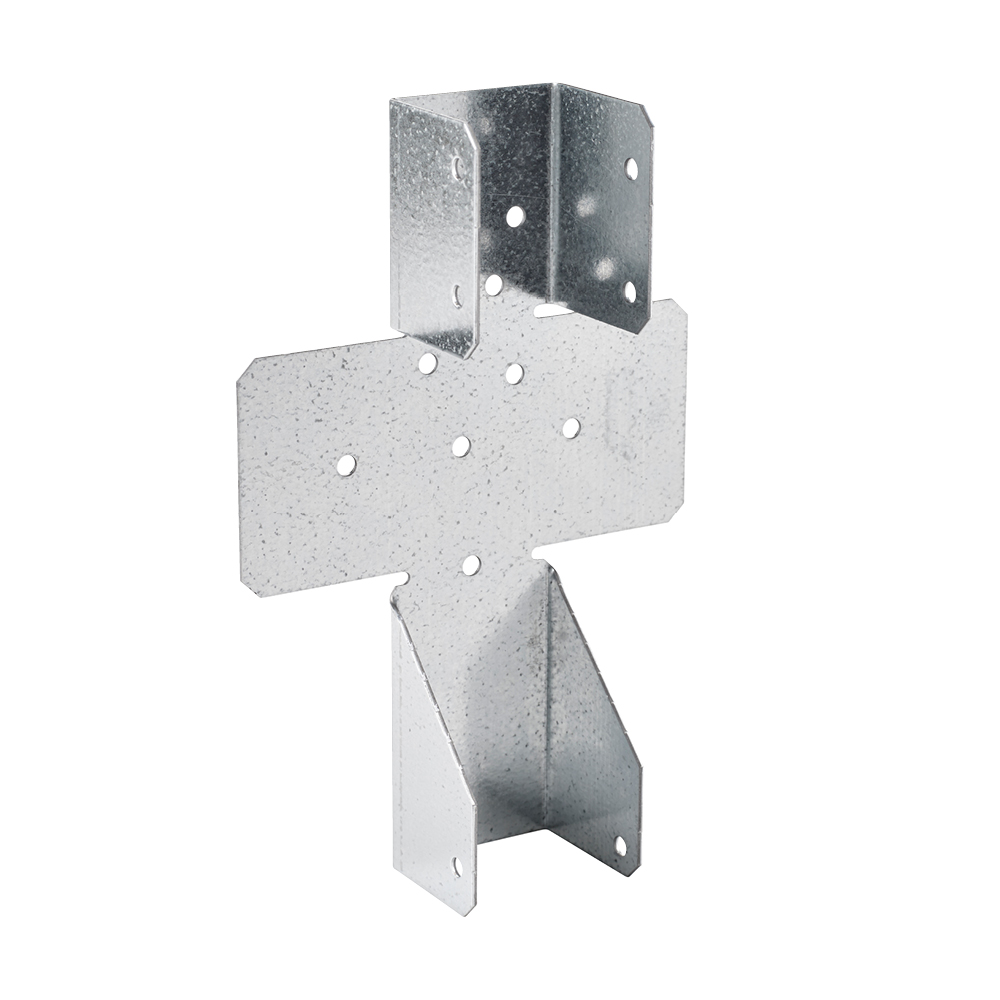

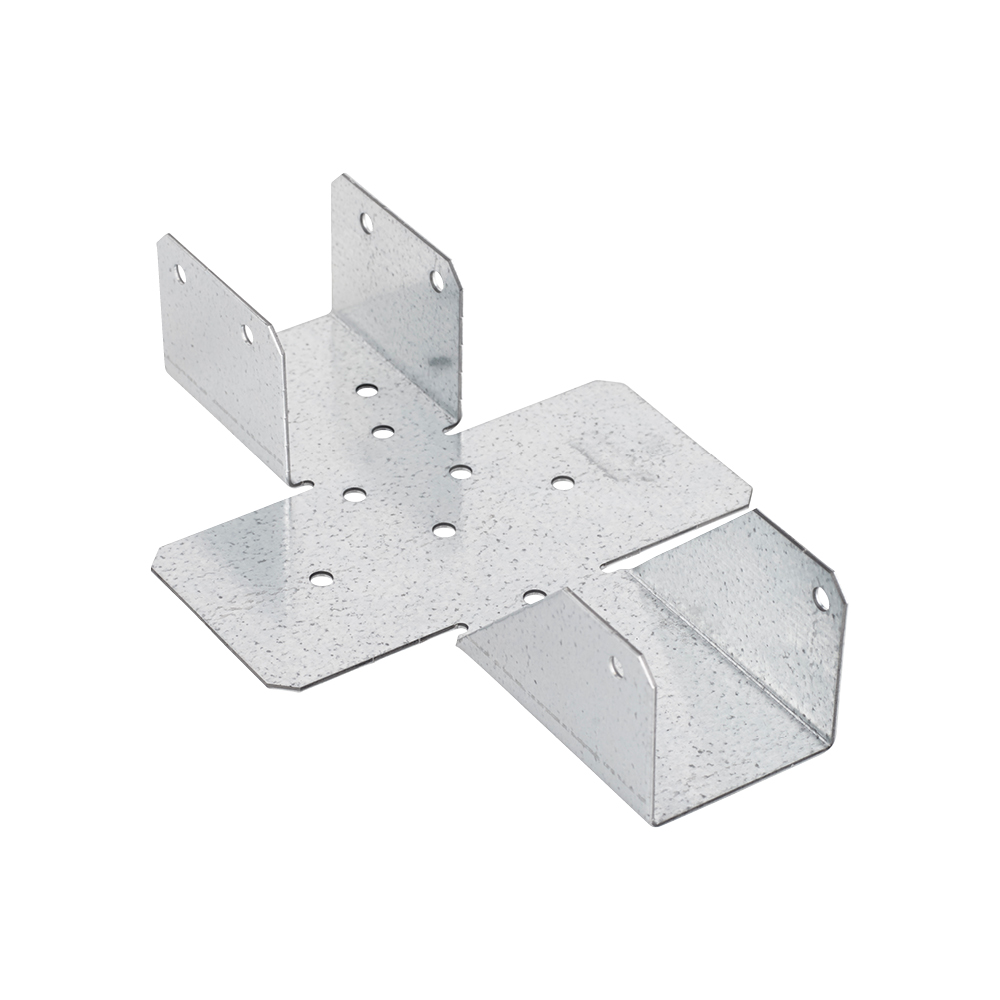

Justerbar bjælkesko
Denne justerbare bjælksko tillader fastgørelse af spær på træ eller beton. Hældningen kan justeres op til 45° nedad eller opad. Bemærk: denne justering bør kun foretages én gang i den ønskede retning.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
EPD
Elgalvanisert stål 20 µm
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Referanse | beslag dimensjoner | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| annet | tre size[mm] | produktdimensjoner[mm] | Header hull | bjelke hull | |||||||||||
| NOB nr. | antall per eske | vekt[kg] | høyde | bredde | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | t[mm] | rund | rund | |||
| Min[mm] | Maksimum[mm] | Min[mm] | Maksimum[mm] | Ø5[mm] | Ø5[mm] | ||||||||||
| SPR45/120 | 51165966 | 20 | 0.29 | - | - | 43 | 45 | 45 | 120 | 75 | 43 | 78 | 1.5 | 9 | 6 |

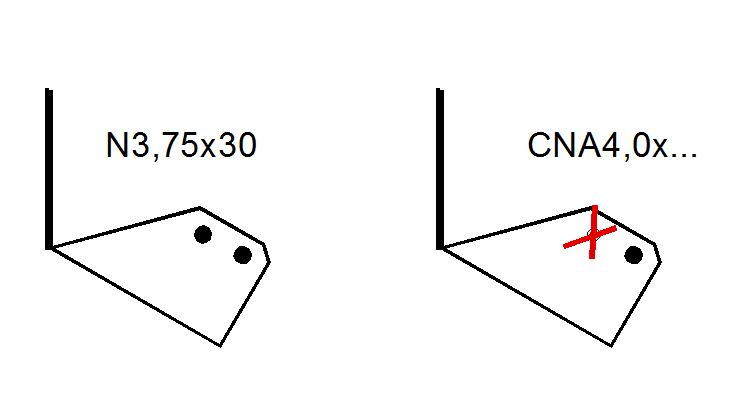

Den nederste del af bjælkebøjle må kun bøjes én gang langs den ønskede vinkel α.
HB = hovedbjelken
SB = sekundærbjelken
Karakteristisk bæreevne - Bjelke-bjelkesamling
Dimensjoner
| Referanse | Hanger kapasitet | |||
|---|---|---|---|---|
| Characteristic capacities - tre to tre - Full nailing | ||||
| antall of Fasteners | produkt characteristic capacities - tre C24[kN] | |||
| Header | bjelke | R₁,ₖ | R₂,ₖ | |
| antall | antall | CNA 4,0x40 | CNA 4,0x40 | |
| SPR45/120 | 9.0 | 6 | 5.4 | 3.3 |
Montering
Montering

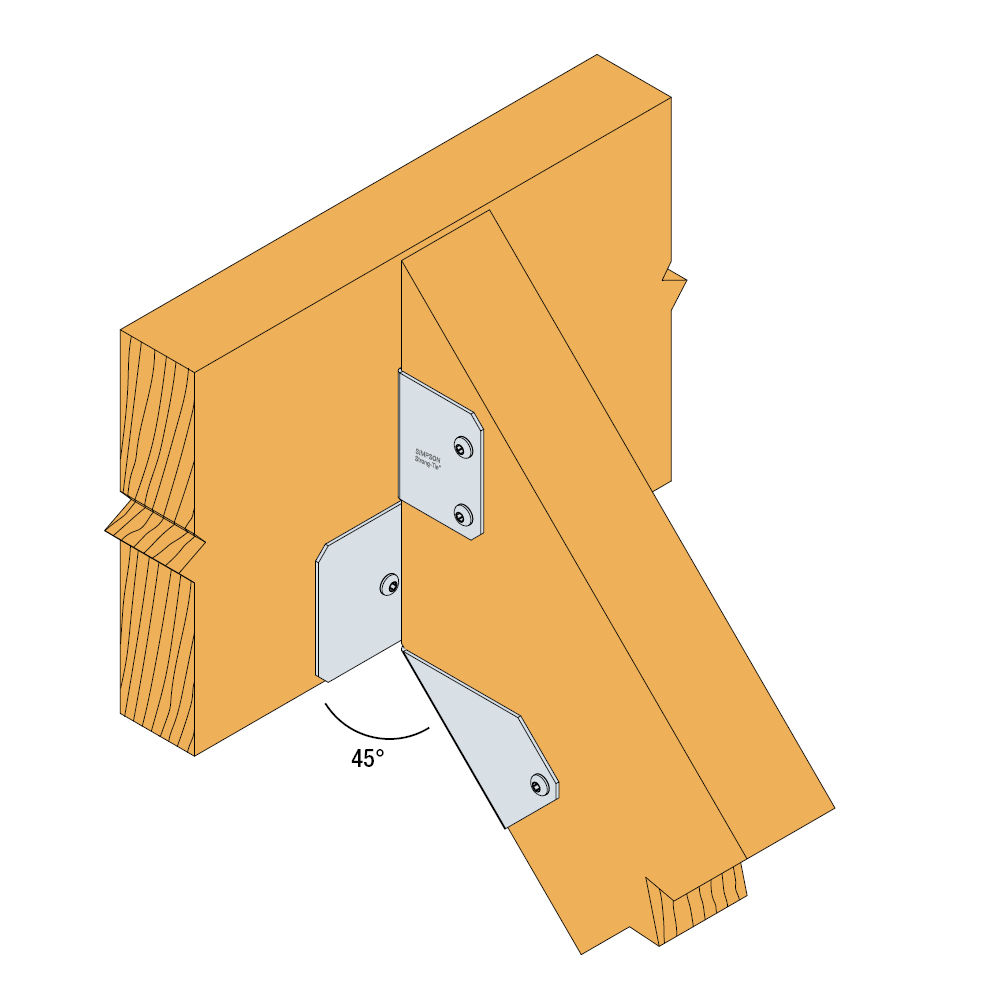

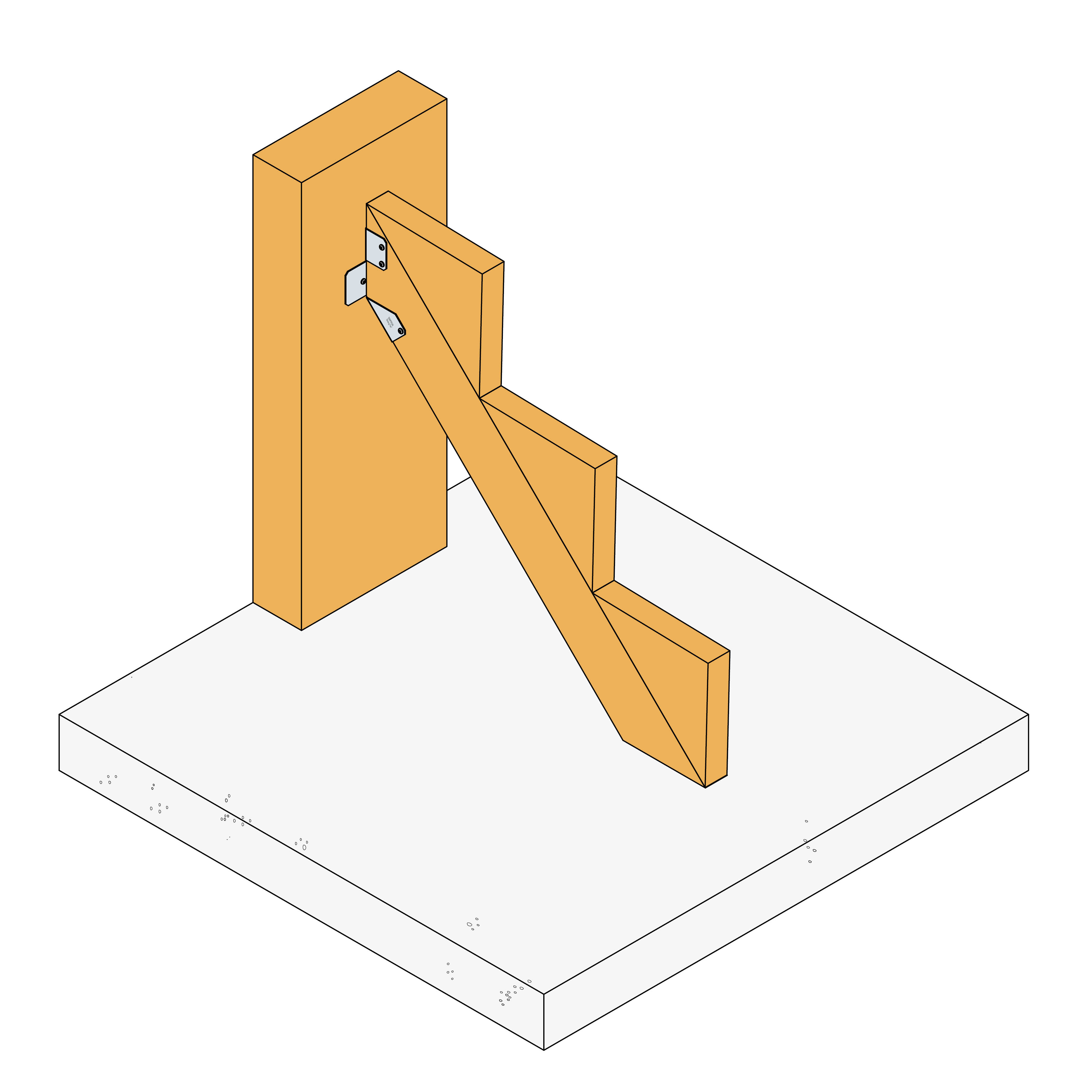

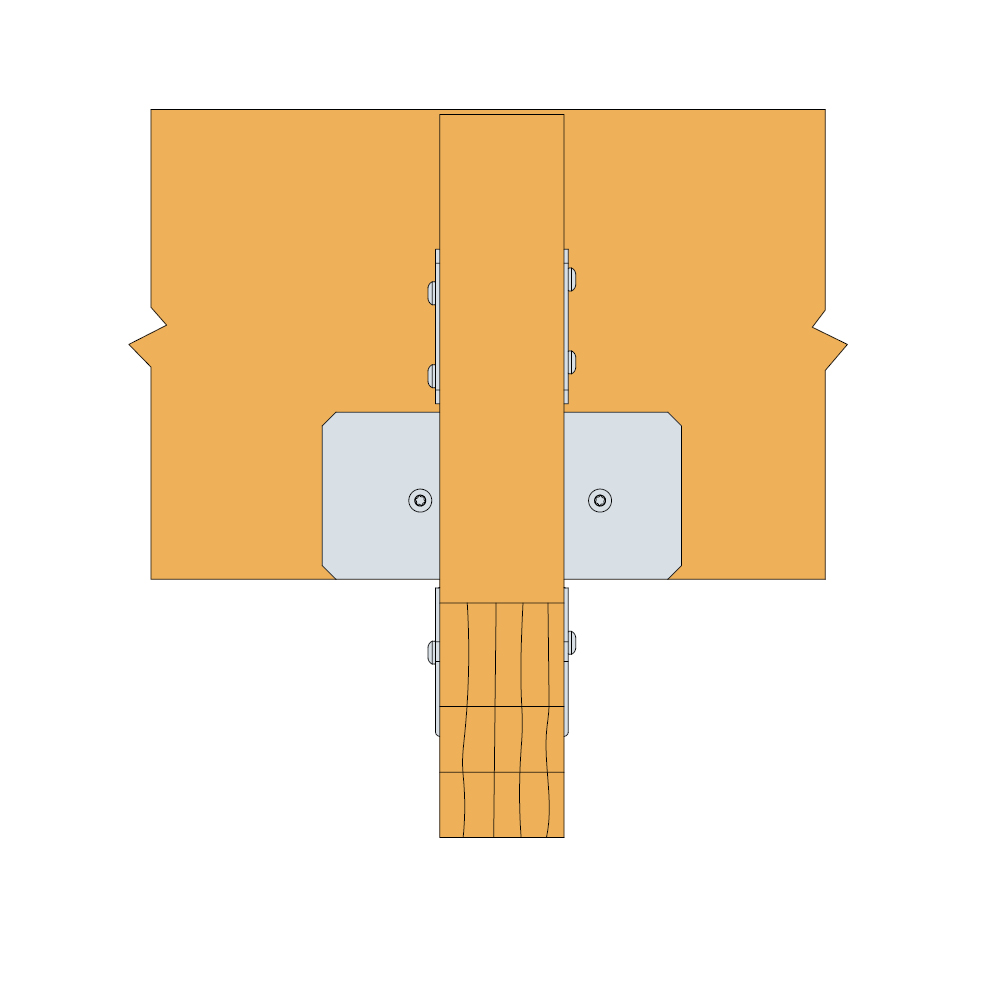

Typical Installation
