ACW

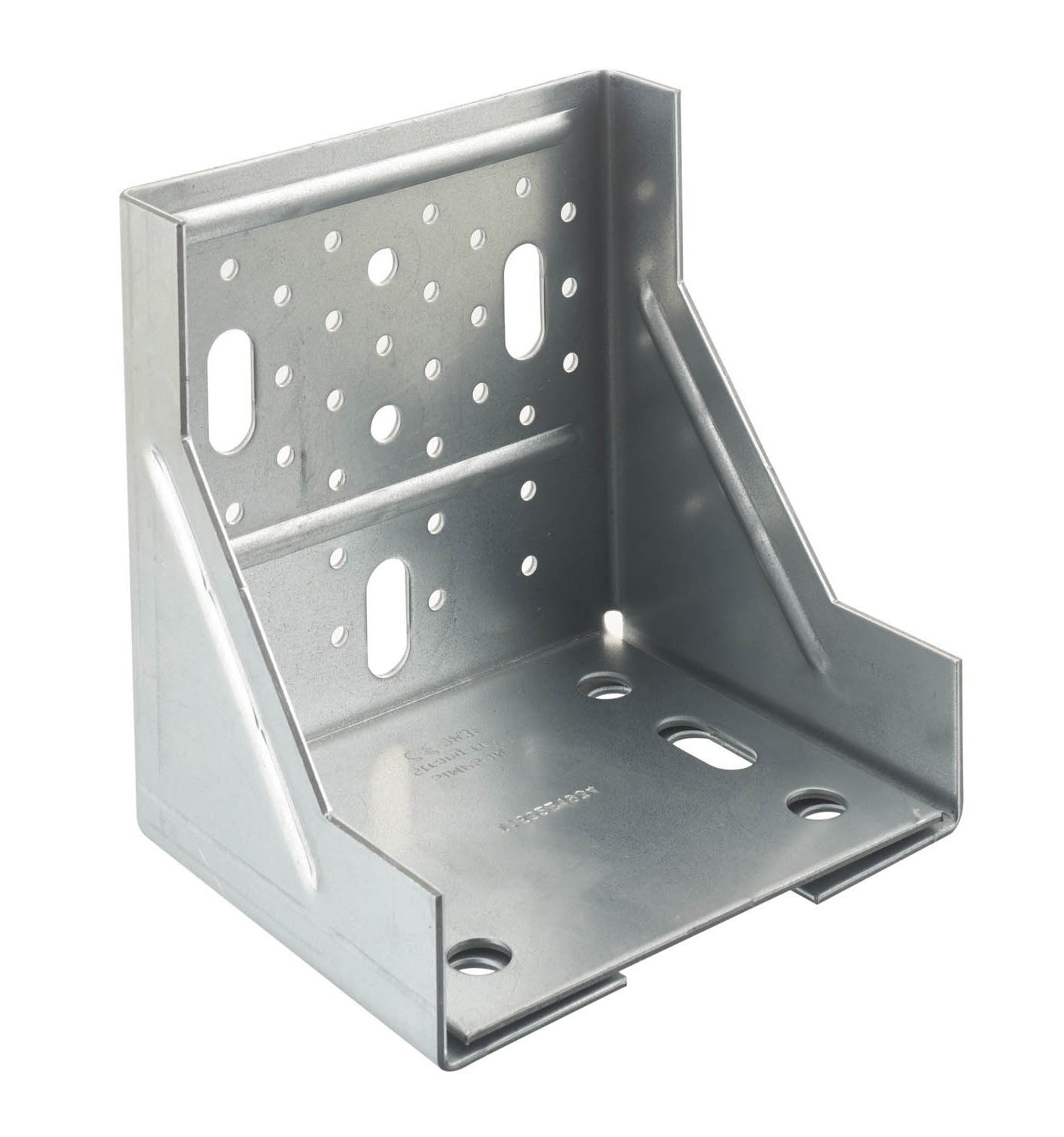

Konsolbeslag for montering av veggelementer med høye laster

Konsolbeslaget som er utviklet for å montere tre-elementer på betongvegger og sokler. Beslagets utforming betyr at det kan ta opp store krefter på svært liten plass. Dessuten kan beslaget gjerne skjules bak tre-elementene.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275

Produktinformasjon

Bilder

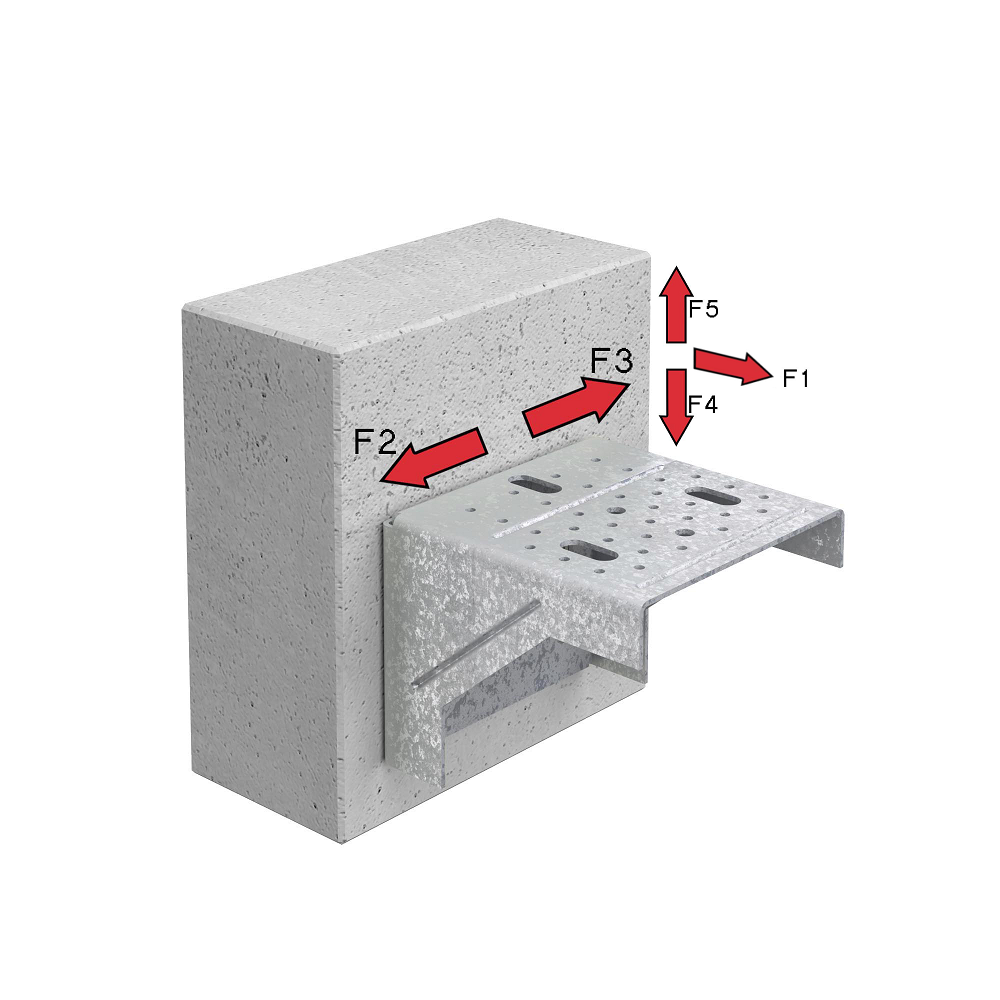

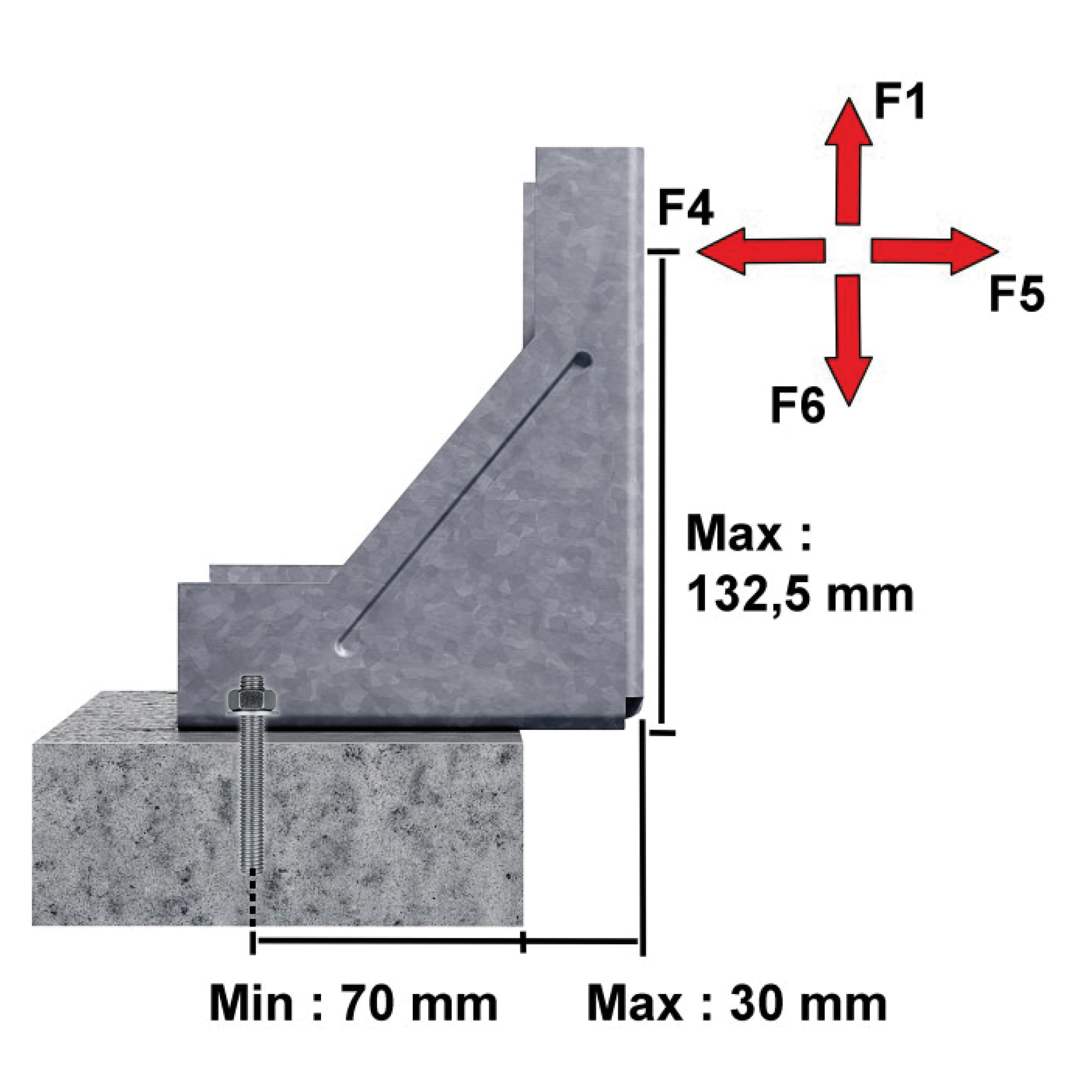

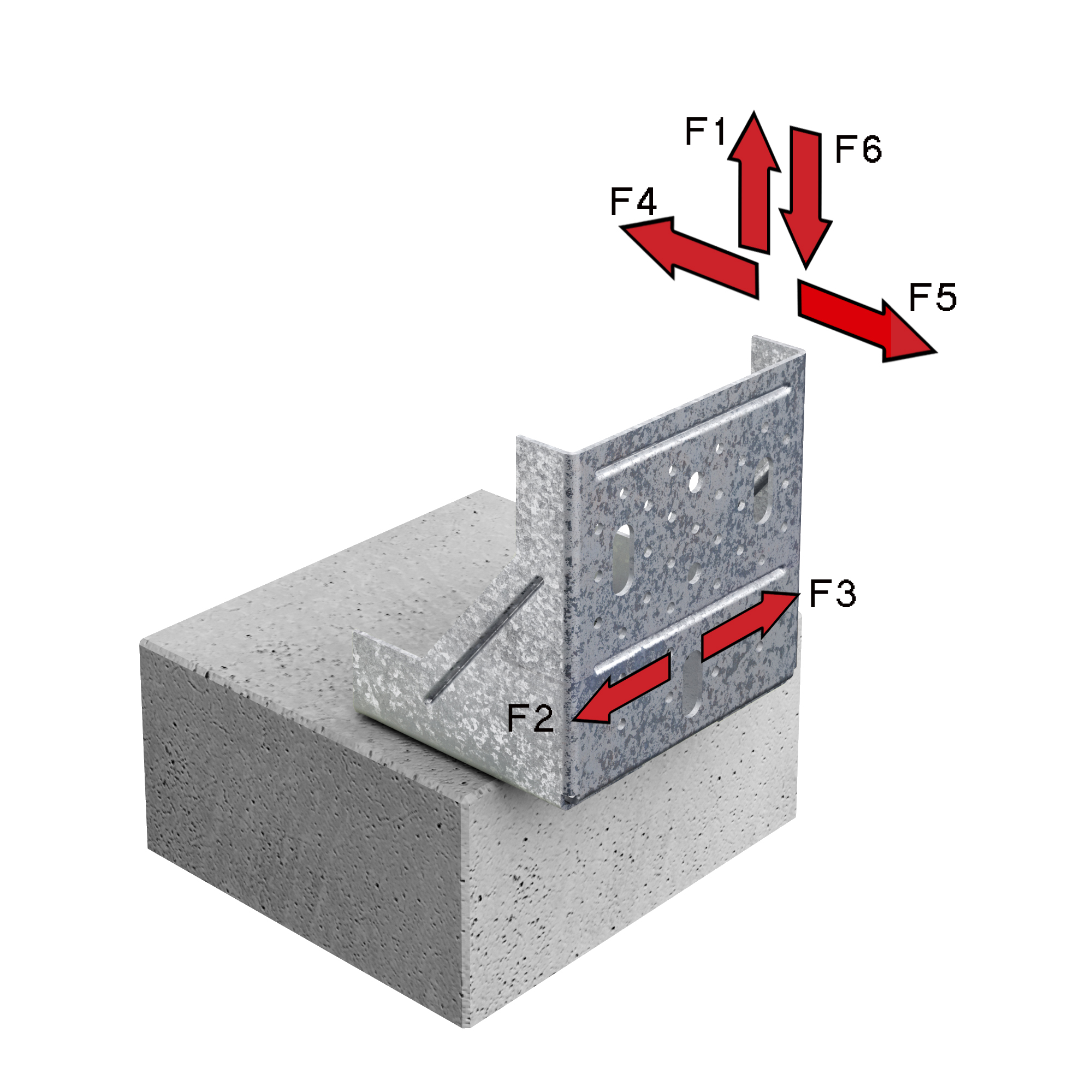

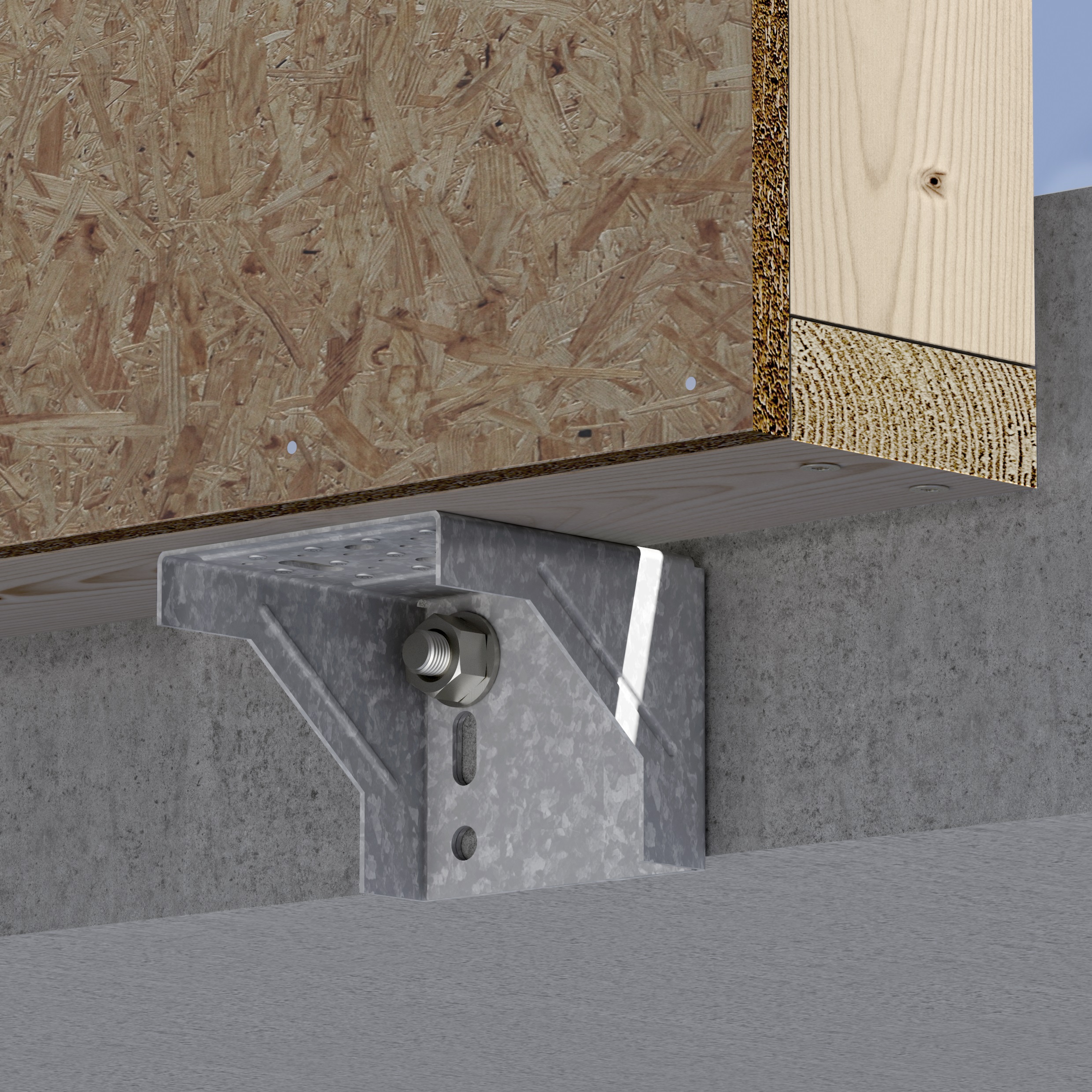

Montering af træelement ved bolte i toppen. Lastretning F5 = 5 kN

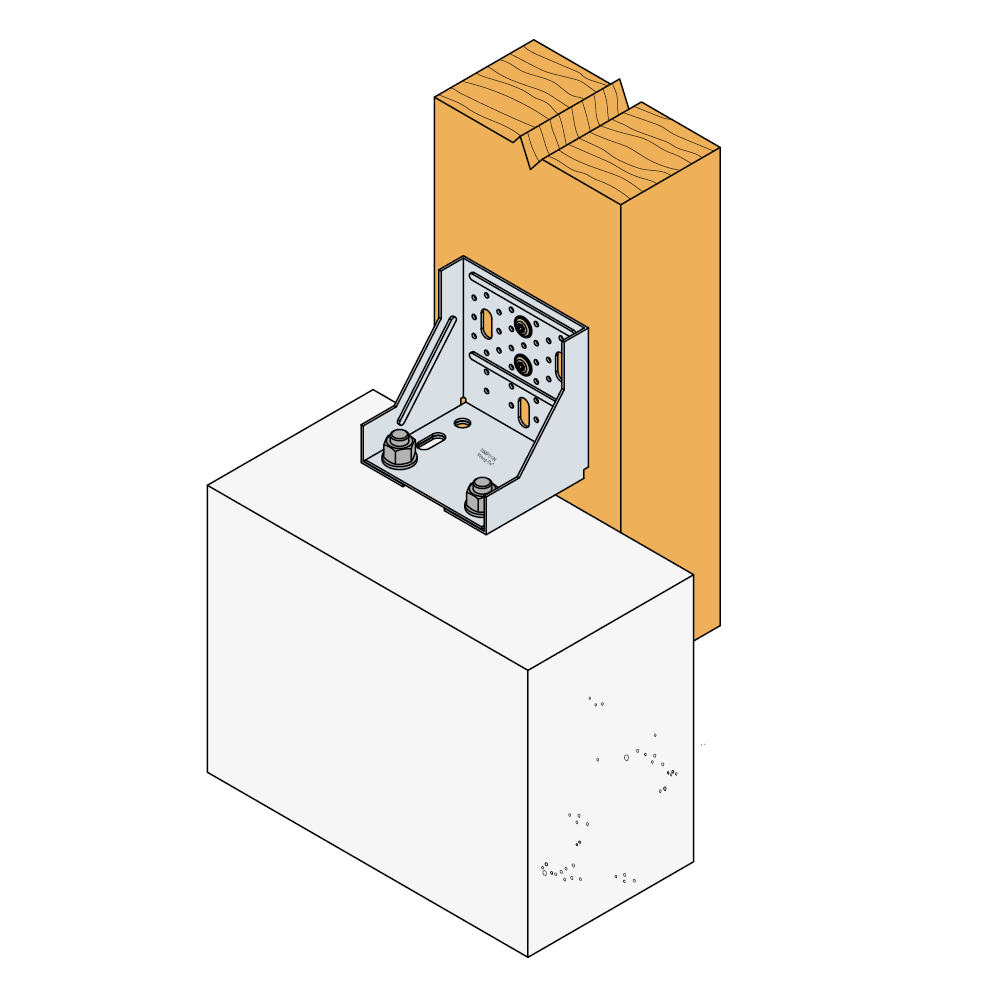

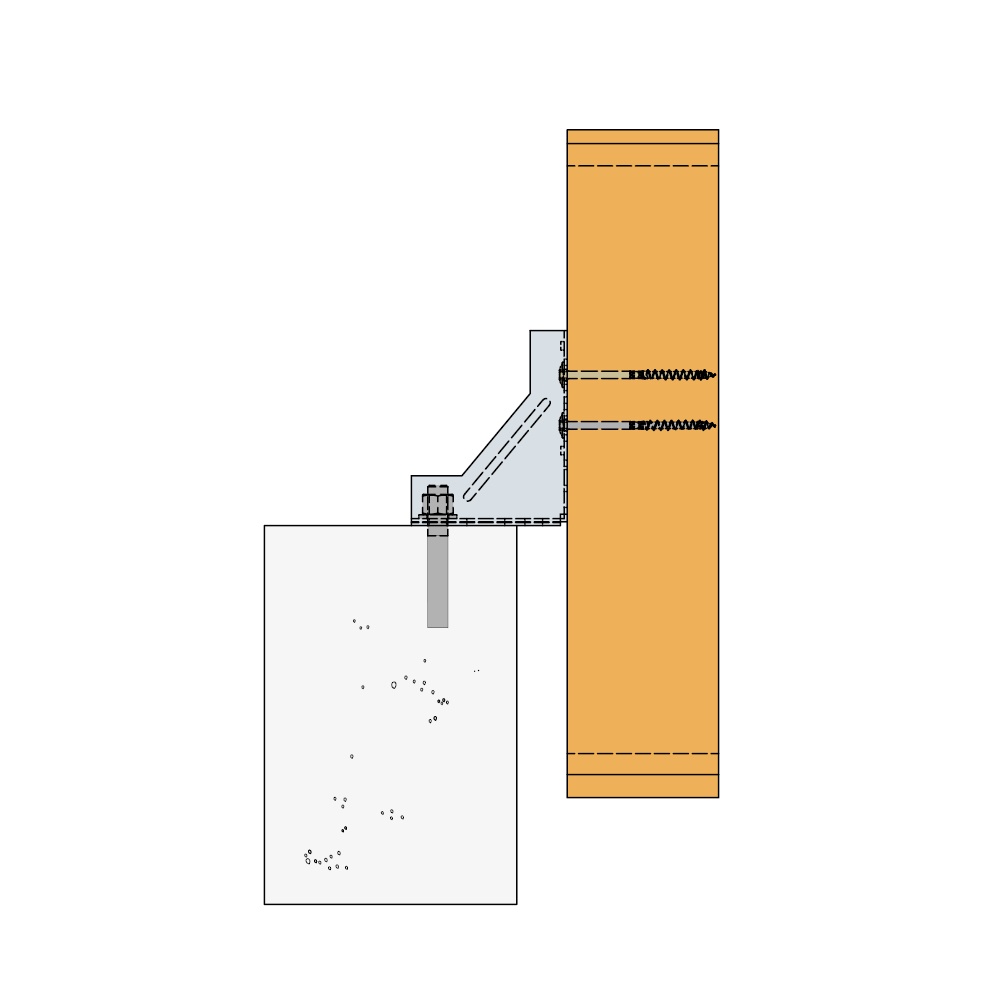

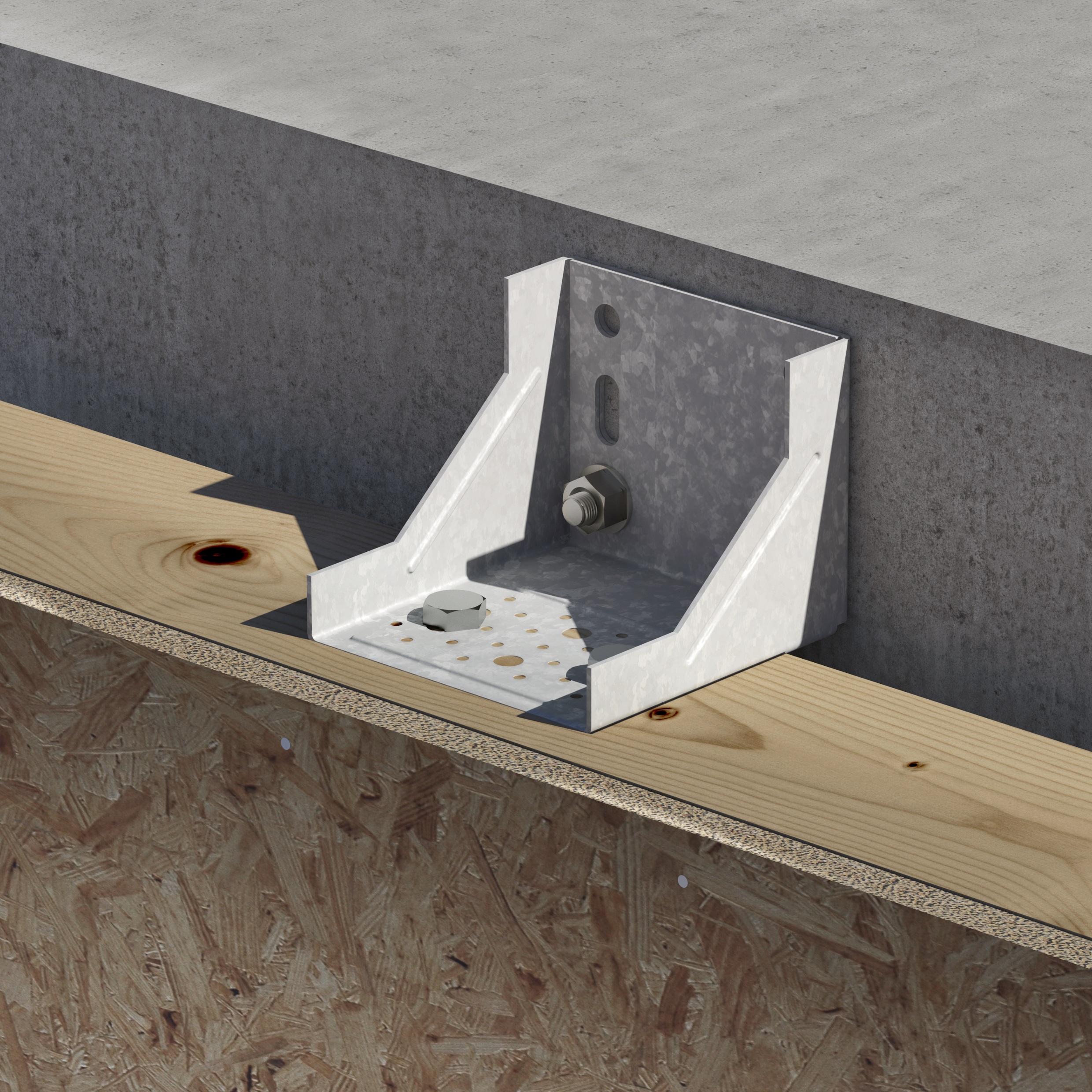

Montering i bunden af træelement

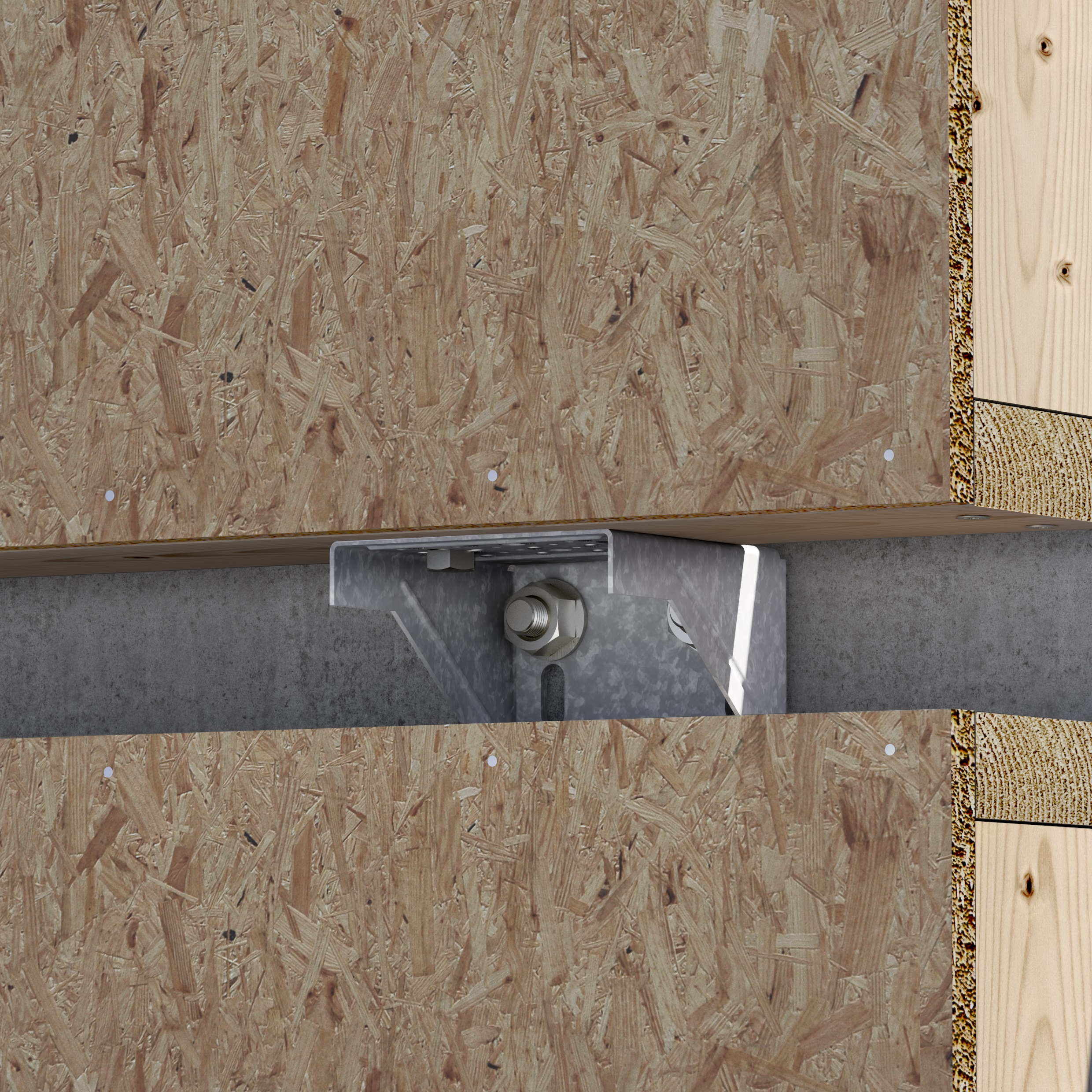

Montering mellem to træelementer

Egenskaper

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Ét produkt med mange anvendelsesmuligheder

Applikasjoner

Skjøter

  • S235JR. Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm.

Application Field

  • S235JR. Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm.

Tekniske data

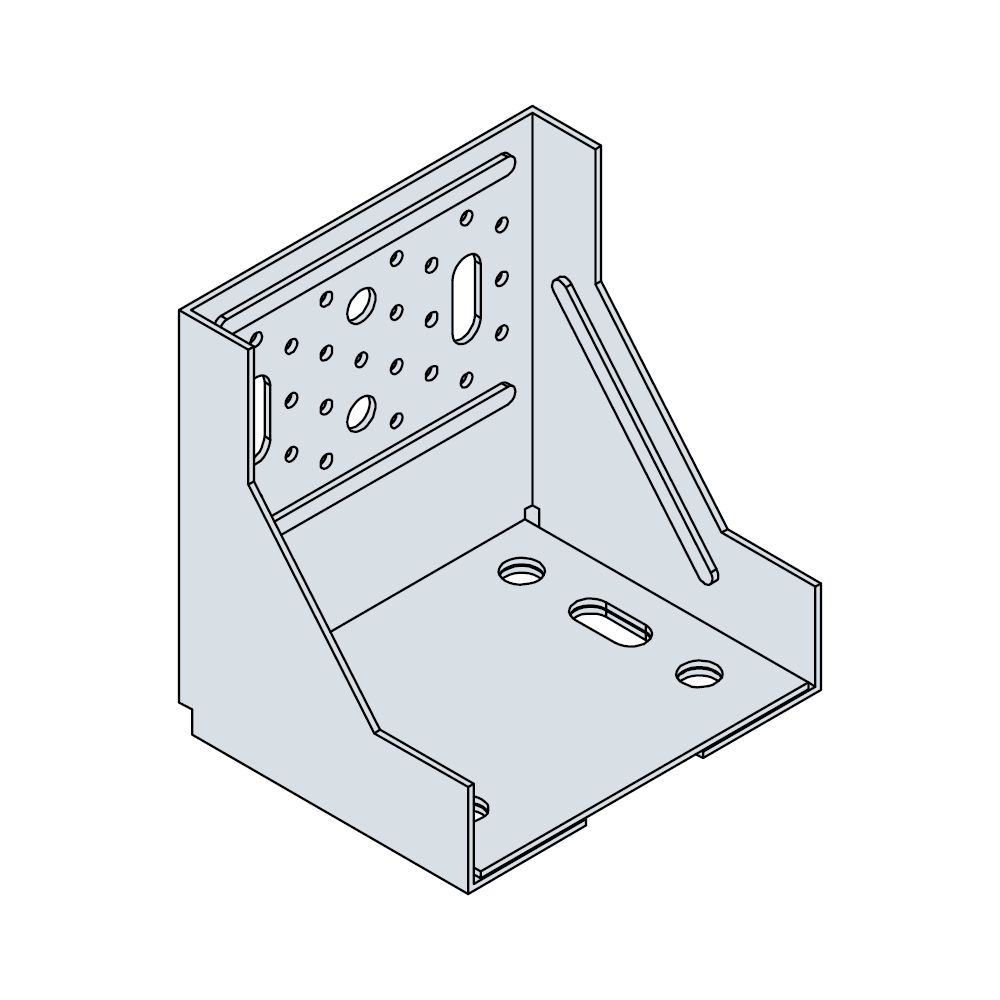

Dimensjoner

Dimensjoner

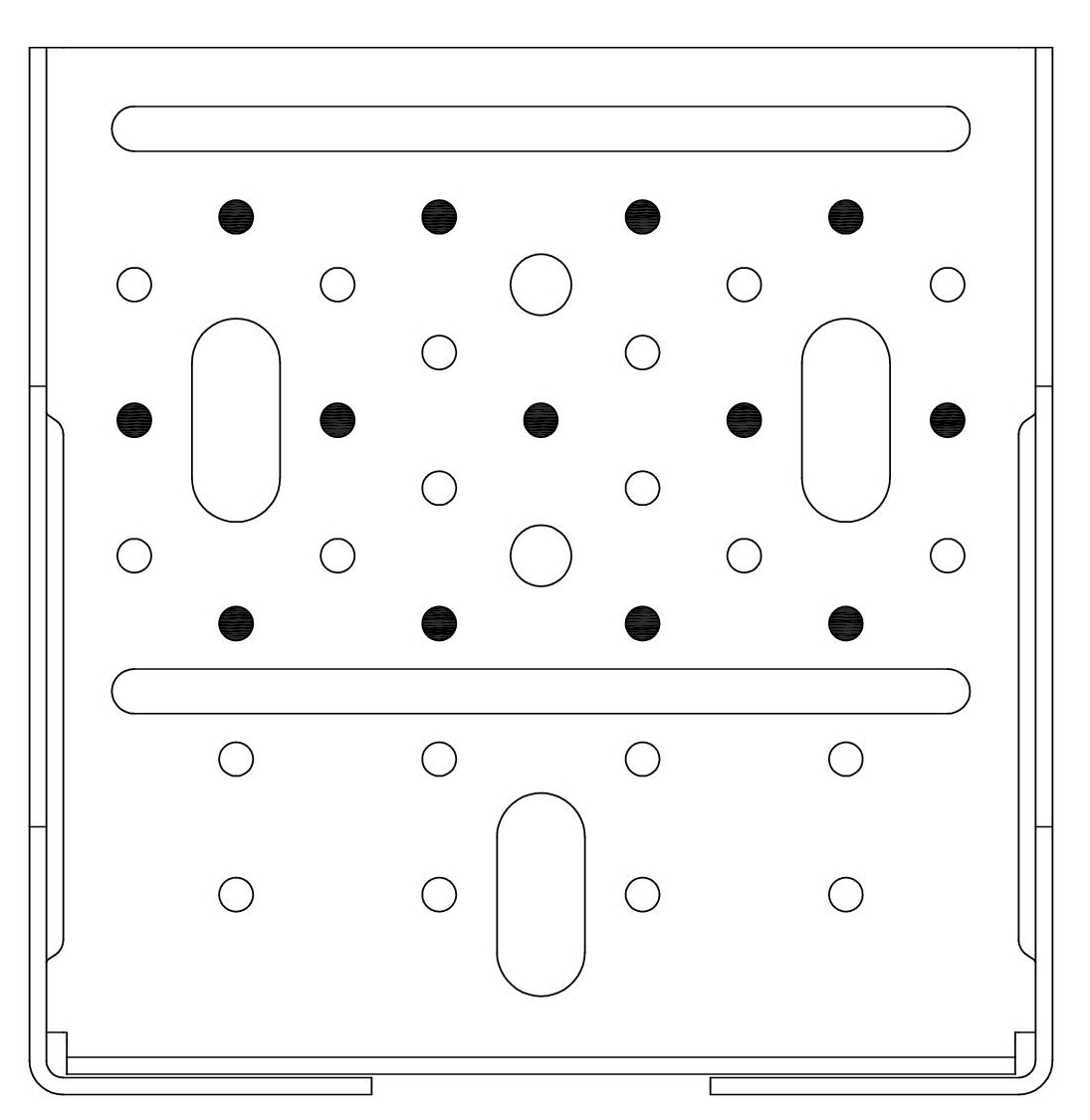

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Flik B
A B C t Ø5 Ø9 Ø13x30 Ø14 Ø14x30
ACW155511660121541231502.5332142
Array

Karakteristisk bæreevne - Midt på betong

Art. nr. Karakteristisk bæreevne - Bjelke-betongsamling
Utspikring Karakteristisk bæreevne - Midt på beton [kN]

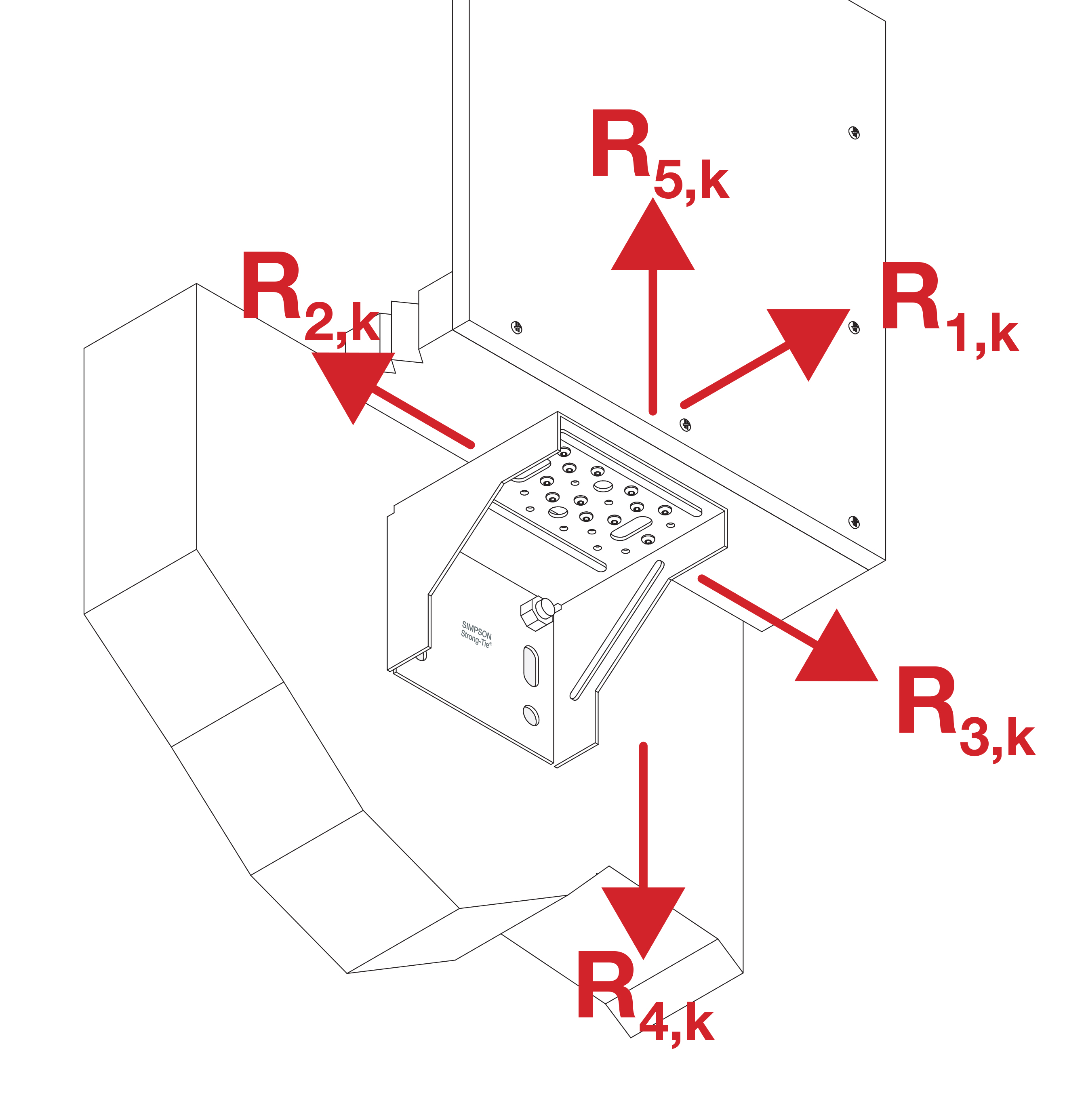

Flik A Flik B R1.k R2.k = R3.k R4.k R5.k
Antall Type Antall Type CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
ACW15513CNA4.0x352Ø1216.315.321.15

Bemerk at verdiene i denne tabellen er de maksimale verdiene. Hvis boltene ikke oveholder disse verdiene, skal de reduseres.
Belastningen angitt for flik A, er for tre-elementer som ikke kan rotere.

Karakteristisk bæreevne - Ved betongkant

Art. nr. Karakteristisk bæreevne - Bjelke-betongsamling
Utspikring Karakteristisk bæreevne - Ved betongkant [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k R5.k R6.k
Antall Type Antall Type CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
ACW15513CNA4.0x352Ø128.88.9611.421.2

Bemerk at verdiene i denne tabellen er de maksimale verdiene. Hvis boltene ikke oveholder disse verdiene, skal de reduseres.
Belastningen angitt for flik A, er for tre-elementer som ikke kan rotere.

Montering

Montering

Befæstigelsesmidler

  • Til fastgørelse i beton anbefaler vi Simpson Strong-Tie’s MT-CM klæbemørtel samt 2 stk. M12 bolte.
  • Fastgørelse i træ foretages med CNA kamsøm eller CSA beslagskruer.

Træelement

Alle træelementer samlet med ACW beslaget, skal udføres af en fagmand. Træelementerne skal kontrolleres for deformationer, revner, bæreevne og andre mulige risici.
