HE-Anker

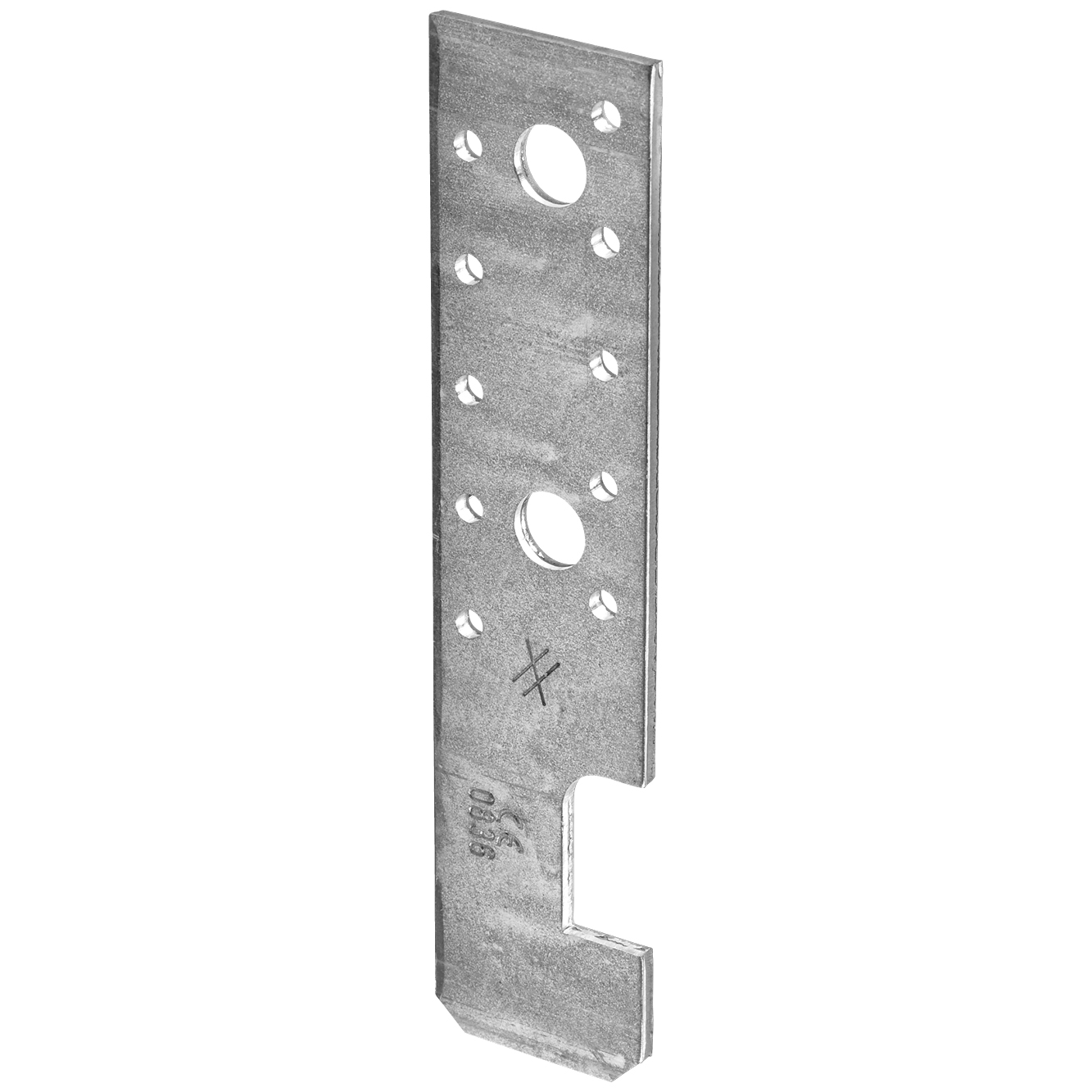

HE-ankrene er laget av varmforsinket stålplate i tykkelsen 4,0 mm. Ankeret HE135 er utstyrt med Ø 5 mm hull og HE175 er utstyrt med både Ø 5 mm og Ø 13 mm hull.

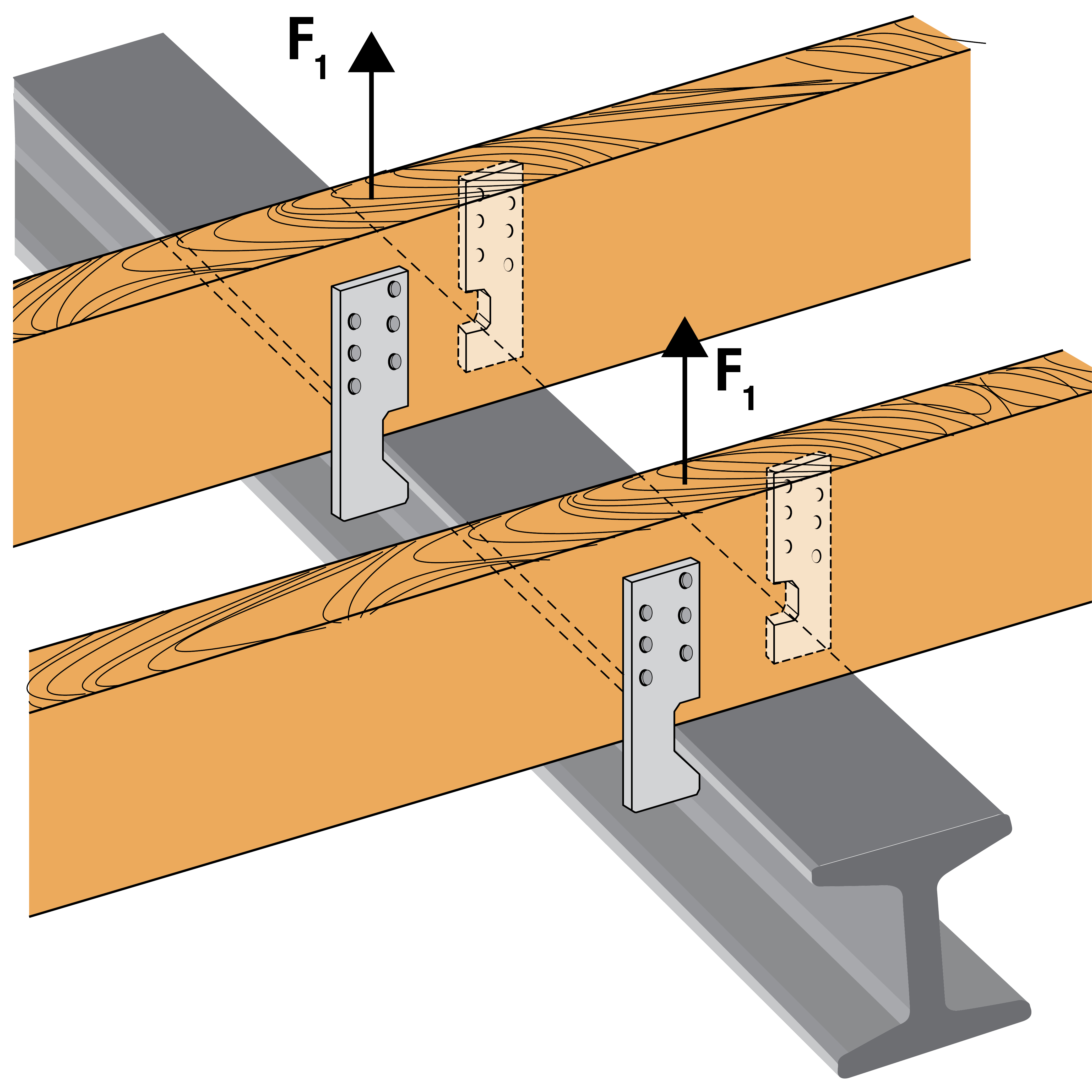

Det monteres to HE-ankere per skjøt, diagonalt overfor hverandre. Det skal sikres at beslagene har full kontakt på stålbjelkens fliker.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Varmgalvanisert stål 20 µm

Indoor

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346
Korrosjonsbeskyttelse:
275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

Enkel å montere

Applikasjoner

Skjøter

Tre-søyle skjøter

Bruksområder

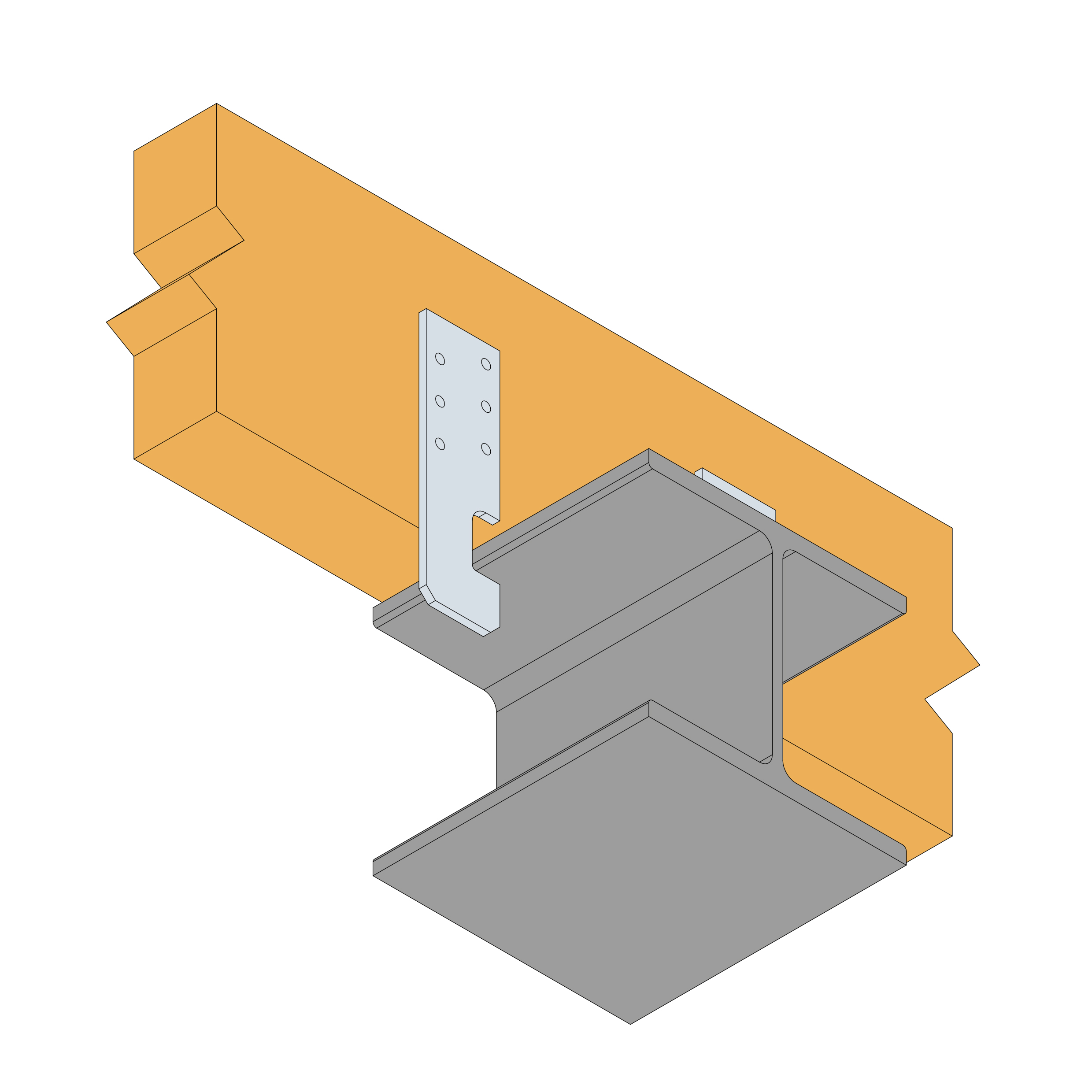

Brukes til forankring av bjelker, sperrer og sviller til ståldragere
Beslagene kan også brukes til opphenging av trebjelker i ståldragere

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	NOBB nr.	Dimensjoner [mm]					Hull
Art. nr.	NOBB nr.	A	B	C	D	t	Ø5	Antall
HE135	46450297	135	40	30	15	4	6	-
HE175	21593900	175	40	30	15	4	10	2

Lastbæreevne tabell (karakteristiske verdier)

Art. nr.	2 beslag per skjøt	Karakteristisk bæreevne R_1,k (kN), minimum av *
	Antall [pr. beslag]	Tre	Stål
	CNA4,0x40	Tre	Stål
HE135	3	10.7	17
HE175	3	10.7	17

Lastbæreevne tabell (karakteristiske verdier)

Art. nr.	2 beslag per skjøt	Karakteristisk bæreevne R_1,k (kN), minimum av *
	Antall [pr. beslag]	Tre	Stål
	CNA4,0x40	Tre	Stål
HE135	4	13.6	17
HE175	4	13.6	17

Lastbæreevne tabell (karakteristiske verdier)

Art. nr.	2 beslag per skjøt	Karakteristisk bæreevne R_1,k (kN), minimum av *
	Antall [pr. beslag]	Tre	Stål
	CNA4,0x40	Tre	Stål
HE135	5	15.7	17
HE175	5	15.7	17

Lastbæreevne tabell (karakteristiske verdier)

Art. nr.	2 beslag per skjøt	Karakteristisk bæreevne R_1,k (kN), minimum av *
	Antall [pr. beslag]	Tre	Stål
	CNA4,0x40	Tre	Stål
HE135	6	16.8	17
HE175	6	16.8	17

Lastbæreevne tabell (karakteristiske verdier)

Art. nr.	2 beslag per skjøt	Karakteristisk bæreevne R_1,k (kN), minimum av *
	Antall [pr. beslag]	Tre	Stål
	CNA4,0x40	Tre	Stål
HE175	7	21.8	17

Lastbæreevne tabell (karakteristiske verdier)

Art. nr.	2 beslag per skjøt	Karakteristisk bæreevne R_1,k (kN), minimum av *
	Antall [pr. beslag]	Tre	Stål
	CNA4,0x40	Tre	Stål
HE175	8	23.6	17

Lastbæreevne tabell (karakteristiske verdier)

Art. nr.	2 beslag per skjøt	Karakteristisk bæreevne R_1,k (kN), minimum av *
	Antall [pr. beslag]	Tre	Stål
	CNA4,0x40	Tre	Stål
HE175	9	28.6	17

Lastbæreevne tabell (karakteristiske verdier)

Art. nr.	2 beslag per skjøt	Karakteristisk bæreevne R_1,k (kN), minimum av *
	Antall [pr. beslag]	Tre	Stål
	CNA4,0x40	Tre	Stål
HE175	10	30.7	17

* Karakteristisk bæreevne R_1,k per skjøt. Den regningsmessige bæreevnen R_1,d er den minste av de beregnede regningsmessige bæreevnene for tre og stål.
