KNAG

Vinkelbeslag

KNAG-beslagene brukes til bjelke-bjelke skjøter, med større materialdimensjoner.
Beslagene er særlig anvendelige i takkonstruksjoner med stor takvinkel. KNAG-beslag brukes alene eller, hvis store bæreevner ønskes, sammen med ett eller to takåsankere.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Anvendelsesklasse 2
Anvendelsesklasse 2
Electrogalvanized steel Z275
Electrogalvanized steel Z275
Indoor
Indoor
EPD
EPD

Produktinformasjon

Bilder

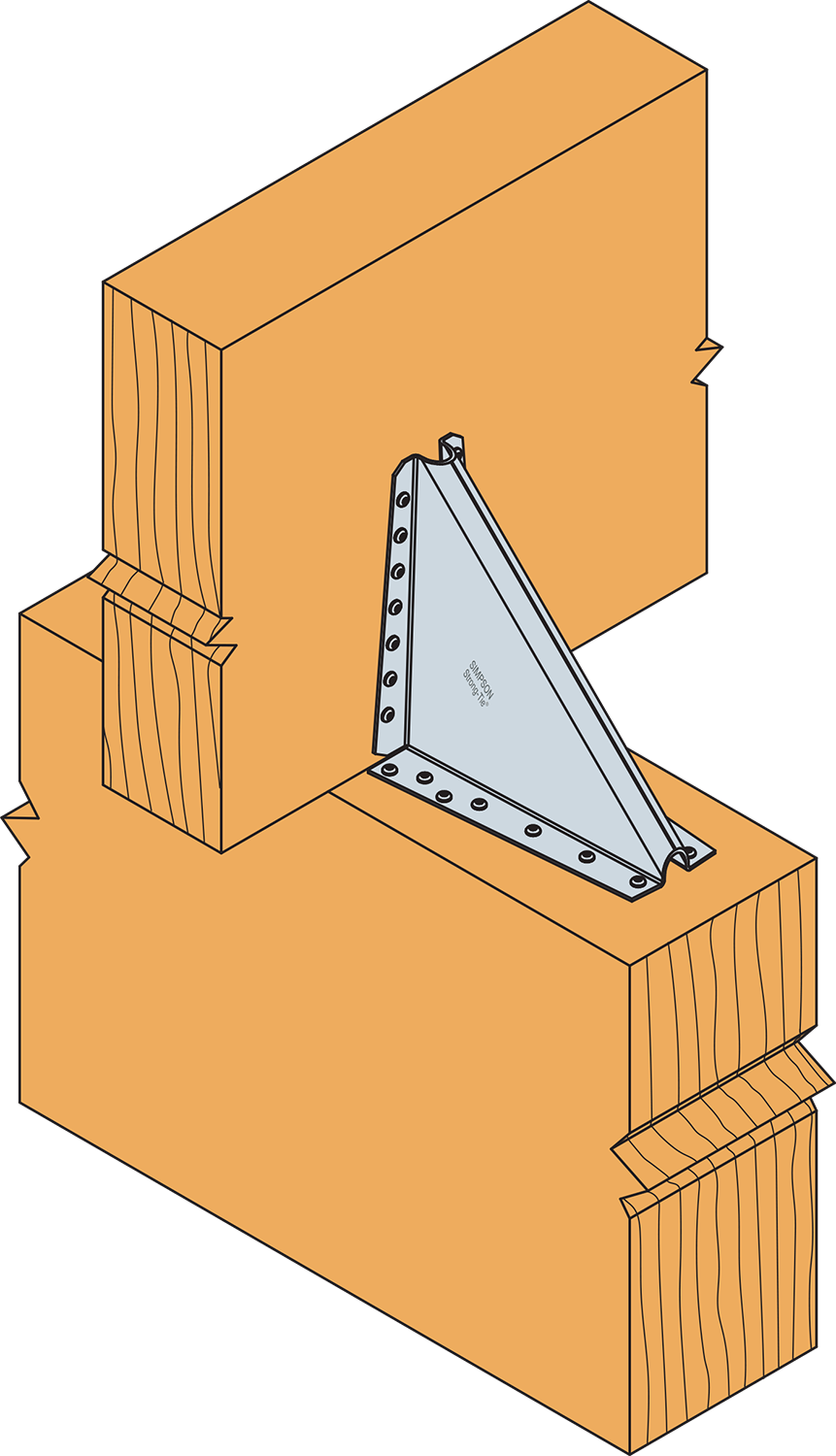

KNAG210 beam beam montage

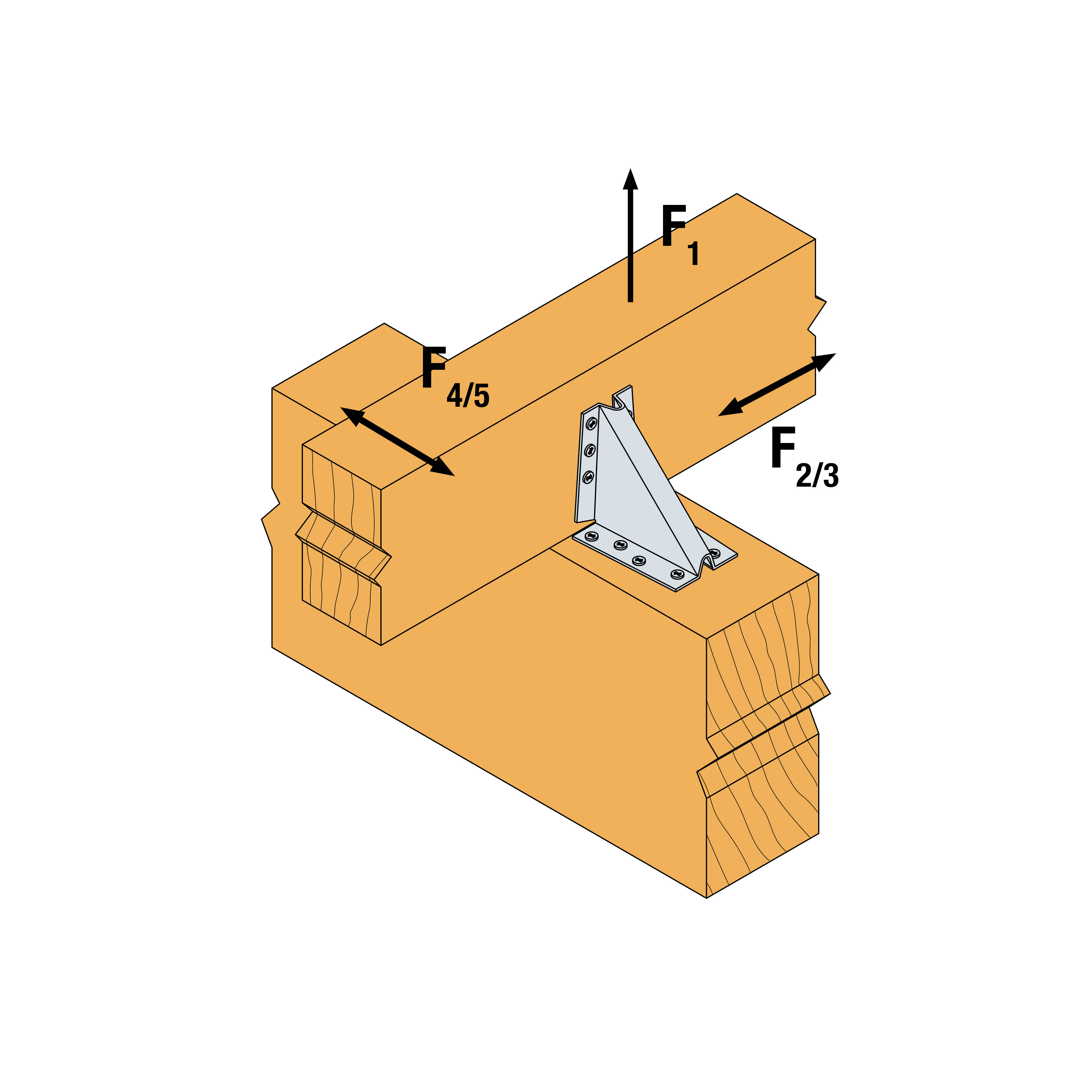

KNAG90 Inst..jpg

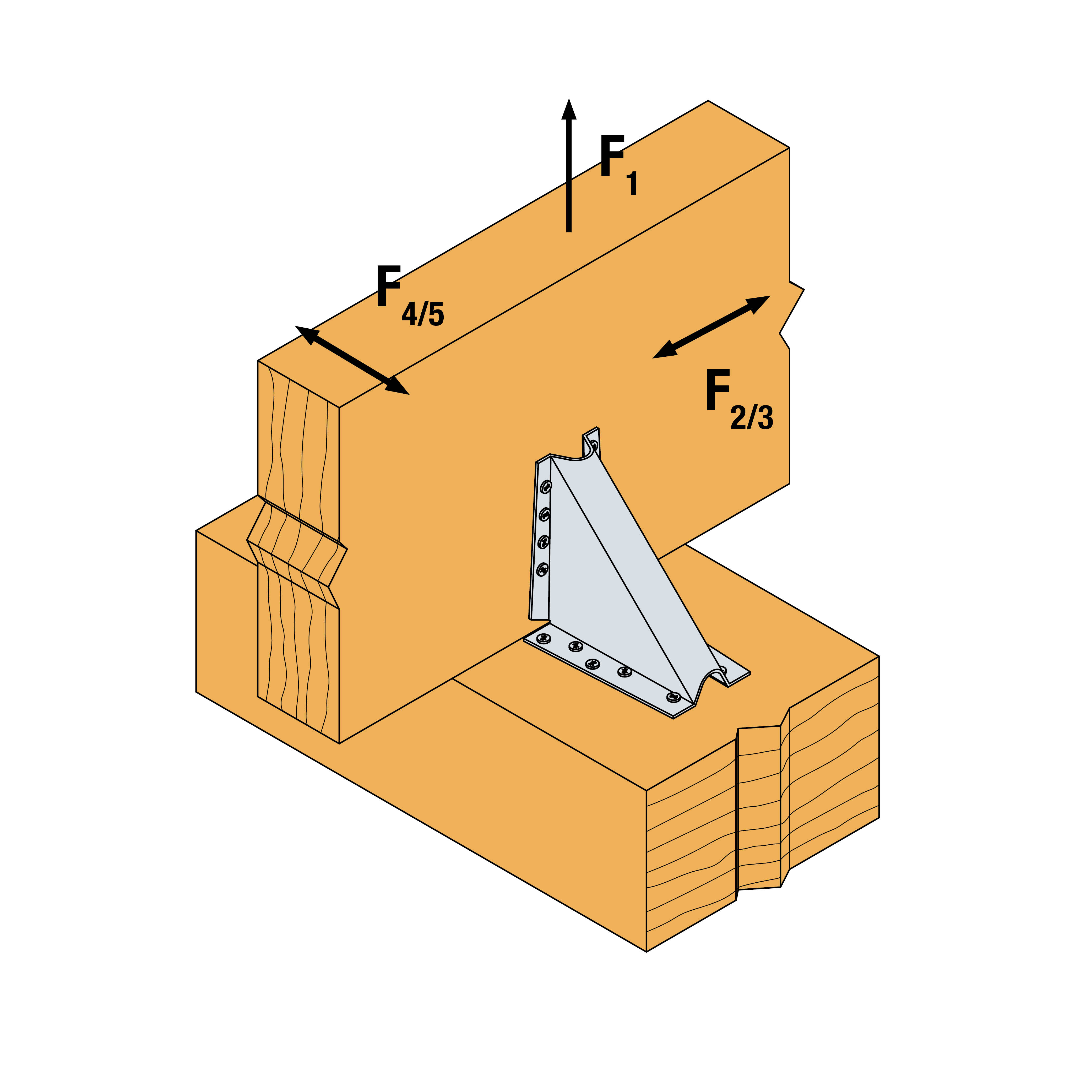

KNAG130 Inst..jpg

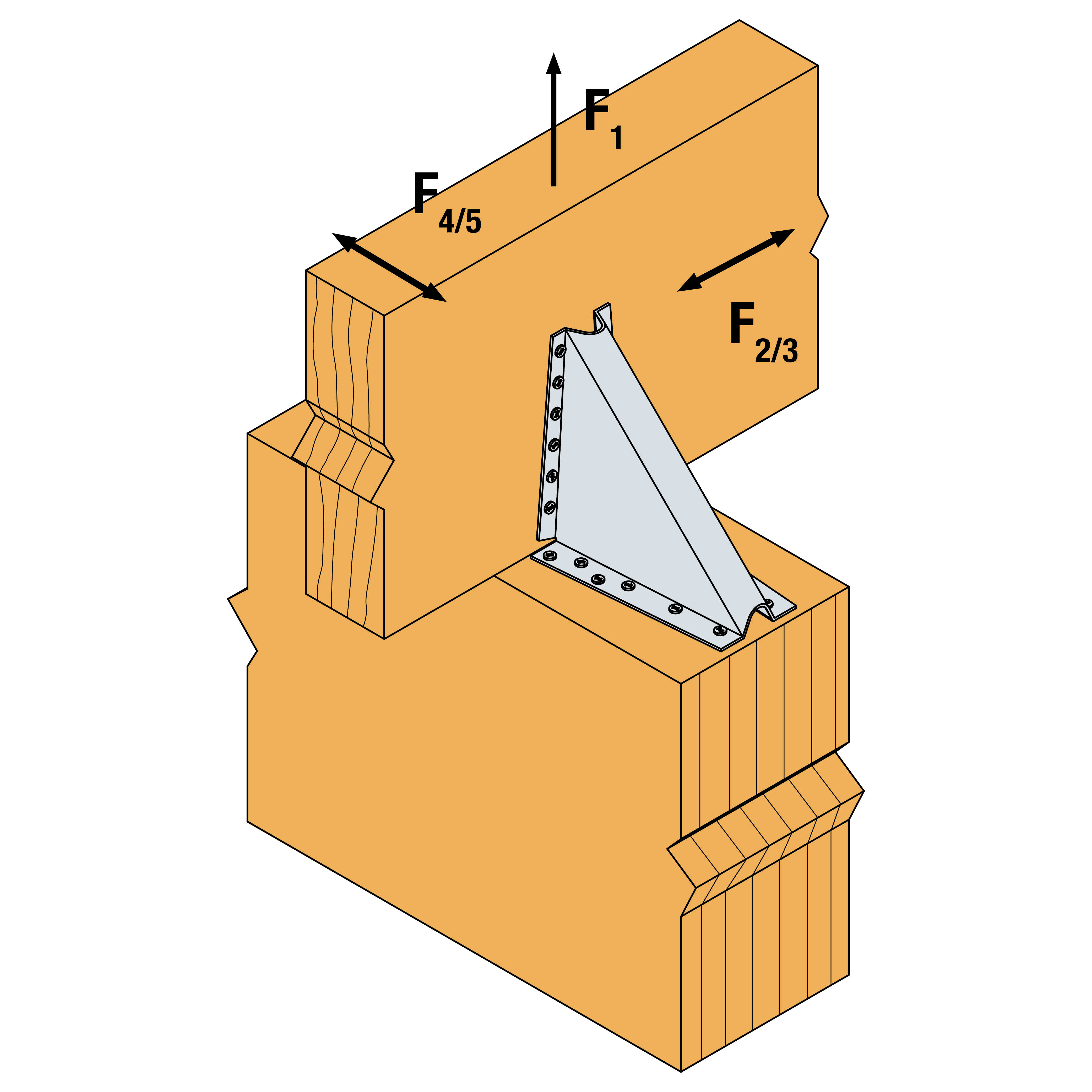

KNAG170 Inst..jpg

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

  • Ved å bruke KNAG sammen med takåsankeret SPF, kan du oppnå en meget sterk skjøt

Applikasjoner

Skjøter

  • Tre-tre skjøter

Bruksområder

  • Brukes til kryssende skjøter, med større materialdimensjoner
  • Brukes særlig i takkonstruksjoner med stor takvinkel, ettersom den høye ribben gjør beslagene godt egnet til å oppta krefter i planet til takflaten
  • Ønskes en spesielt sterk skjøt, kan beslaget suppleres med ett eller to takåsankere
  • Beslaget kan også brukes som konsoll

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
Referansebeslag dimensjoner
annetproduktdimensjoner[mm]bjelke[mm]flens B[mm]
NOB nr.antall per eskevekt[kg]A[mm]B[mm]C[mm]D[mm]E[mm]tykkelse[mm]rundrund
Ø5[mm]Ø5[mm]
KNAG1304645036530.00.441251255266792910
KNAG1704449263220.00.6316016052729321112
KNAG2102122126215.01.1200200546710021414

Lastbæreevnetabell (karakteristiske verdier)

Dimensjoner

Lastbæreevnetabell (karakteristiske verdier)
Referansevinkelbeslag kapasitet
produkt capacities - tre to tre - Full nailing
antall of FastenersCharacteristic capacities - tre C24 - 1 vinkelbeslag per connection[kN]

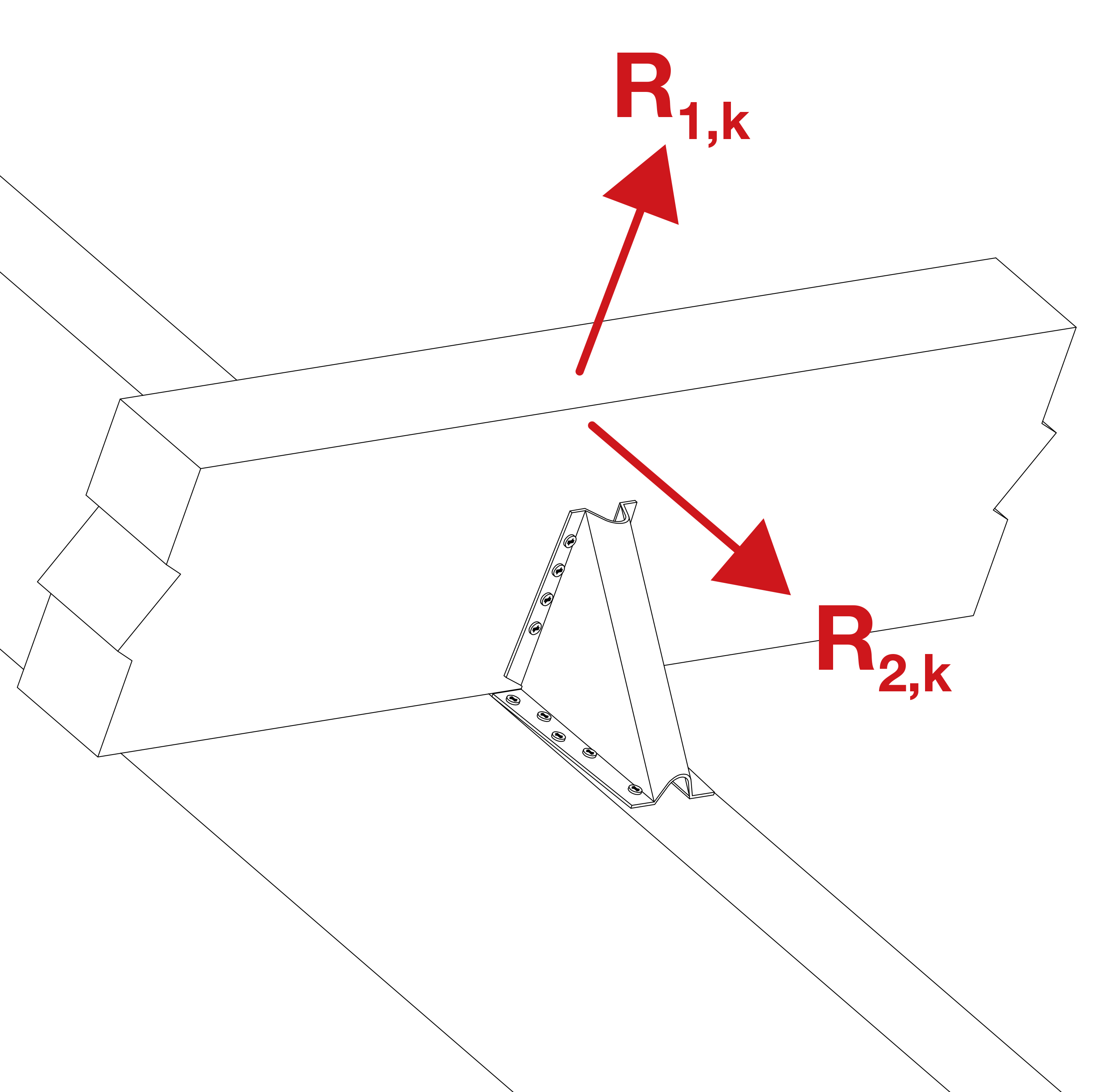

bjelkeflens BR₁,ₖR₂,ₖ
antalltypeantalltypef = 20 mmf = 40 mmf = 50 mme = 100 mme = 140 mme = 180 mme = 220 mm
KNAG1309.0CNA4,0x4010.0CNA4,0x604.63.93.74.43.12.31.6
KNAG17011.0CNA4,0x4012.0CNA4,0x605.85.14.97.55.34.13.4
KNAG21014.0CNA4,0x4014.0CNA4,0x6076.3611.48.16.35.2

Kombineret last:

\sum\frac{F_{i,d}} {R_{i,d}}\le1

Montering

Montering

Innfesting

  • Til innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
KNAG90 beam beam montage.jpg
KNAG130 beam beam montage.jpg
KNAG170 beam beam montage.jpg
KNAG210 beam beam montage
