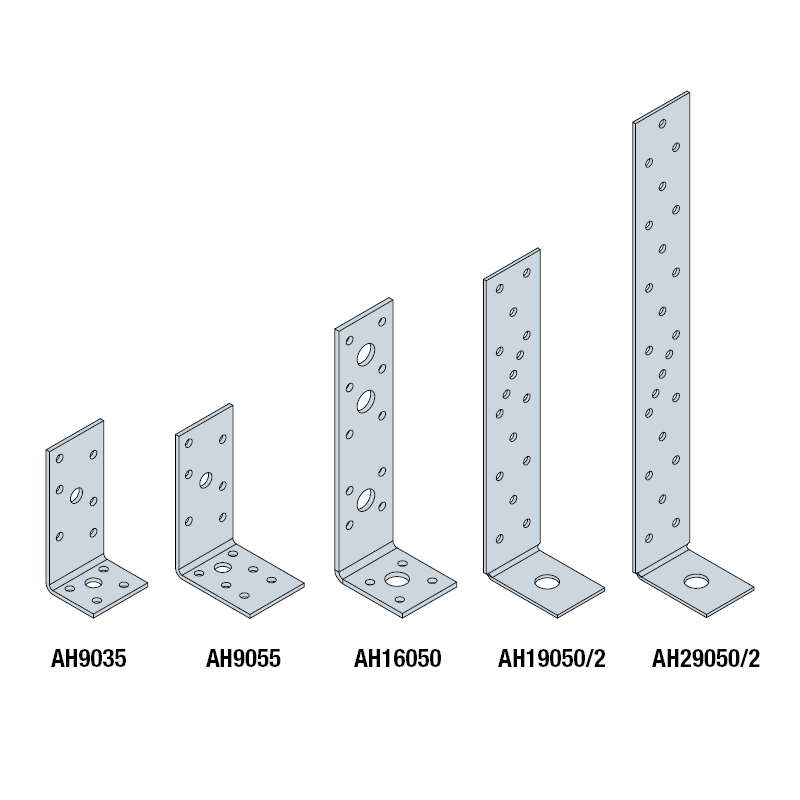

Trekkanker

AH vinkelbeslag brukes ved tre-tre skjøter (AH9035 og AH16050) eller til skjøter mellom trebjelker/tresøyler og betong.
AH19050/2 og AH29050/2 har samme hullmønster som vindtrekkbånd BAN1540 og BAN2040.
Merk: AH9035 har ETA-06/0106, de øvrige har ETA-07/0285.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Elgalvanisert stål 20 µm

Indoor

EPD

Produktinformasjon

Bilder

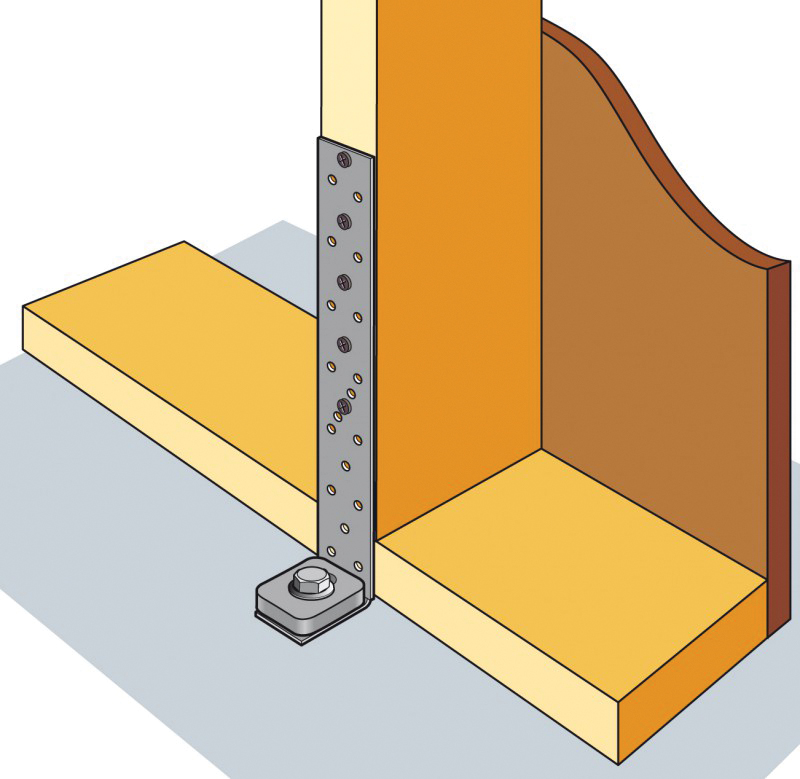

Fig. 1: Montering med én plate i bunnen, 45 mm

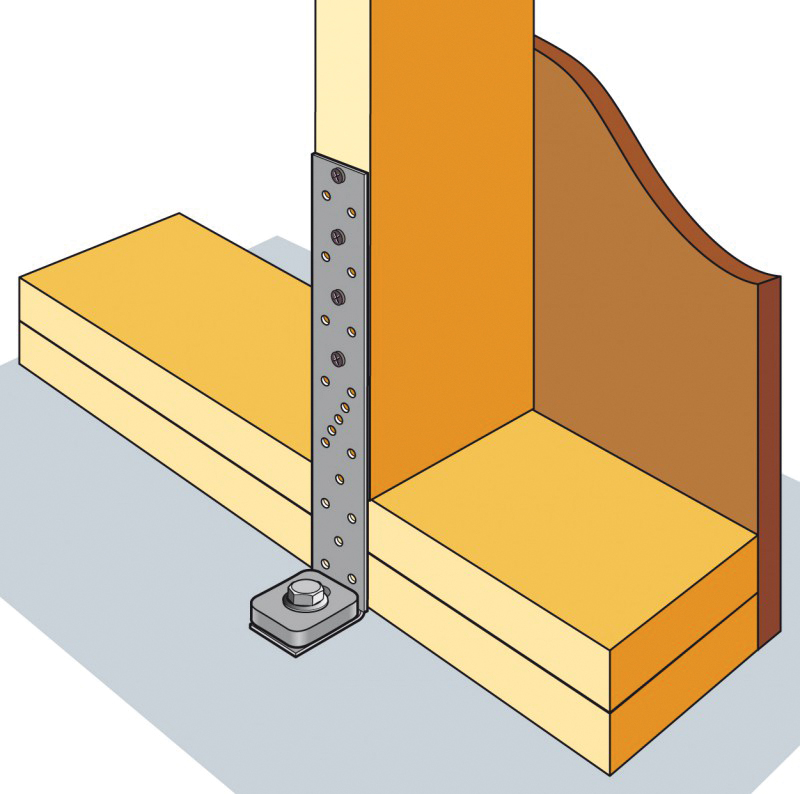

Fig. 2: Montering med to plater i bunnen, 45 mm

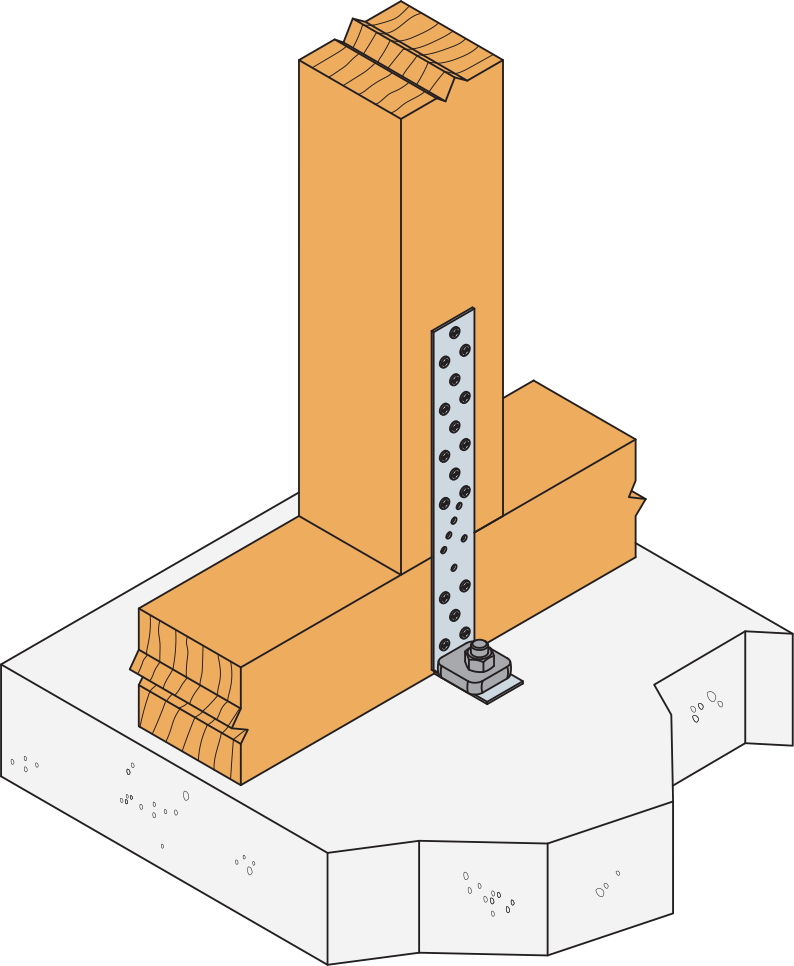

Fig. 3: Montering av innvendig vegg

Egenskaper

Materiale

Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346
Korrosjonsbeskyttelse:
275 g/m² på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

Fast forankring mellom tre og betong

Applikasjoner

Skjøter

Tre, betong

Bruksområder

Anvendes i tre-tre og tre-betong samlinger

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	NOBB nr.	Dimensjoner [mm]				Huller flik A			Huller flik B			Box Quantity	Vekt [kg]
Art. nr.	NOBB nr.	A	B	C	t	Ø5	Ø9	Ø13	Ø5	Ø9	Ø13	Box Quantity	Vekt [kg]
AH9035	21594544	90	35	40	2.5	6	1	-	4	1	-	100	0.09
AH9055	-	90	55	40	2.5	6	1	-	6	1	-	100	0.12
AH16050	21594510	160	50	40	3	10	-	3	4	-	1	100	0.18
AH19050/2	43582726	192	52	40	2	16	-	-	-	-	1	100	0.15
AH29050/2	42163584	292	52	40	2	23	-	-	-	-	1	50	0.21

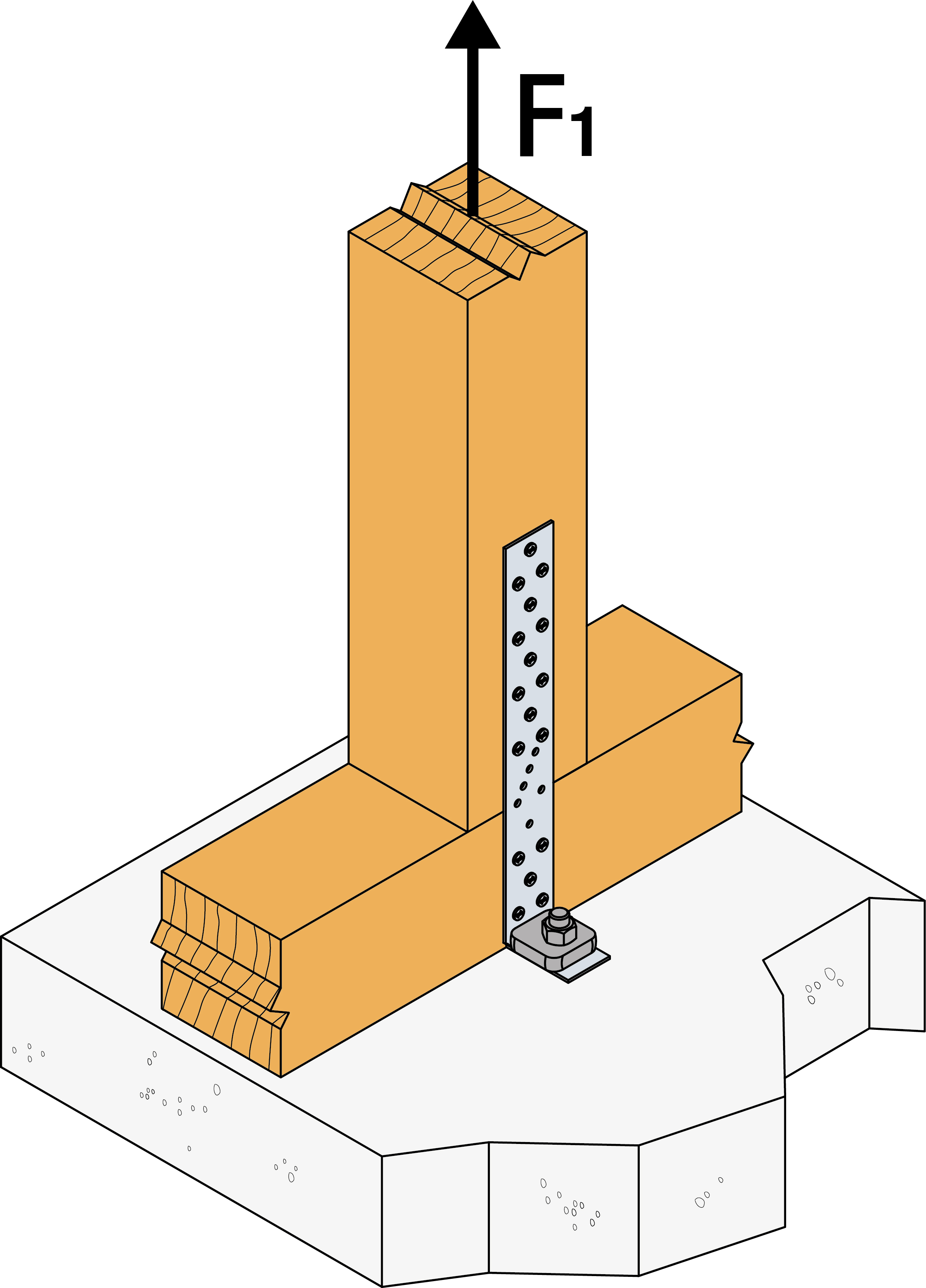

Karakteristiske bæreevner

Art. nr.	Utspikring				Karakteristisk bæreevne [kN]
	Flik A		Flik B		R_1.k
	Antall	Type	Antall	Type	R_1.k
AH9035	5	CNA	1	M8	4.0 / kmod
AH9055	5	CNA	1	M8	4.0 / kmod
AH16050	n ≥ 2	CNA	1	M12	min (n x Rlat.k ; 15.3/kmod)
AH19050/2	n ≥ 2	CNA	1	M12	min (n x Rlat.k ; 15.2/kmod)
AH29050/2	n ≥ 2	CNA	1	M12	min (n x Rlat.k ; 15.2/kmod)

R_lat,k = karakterisisk tverrbæreevne av ett forbindelsesmiddel
n = n_ef = antall forbindelser i henhold til Eurocode 5 (8.3.1.1)

Nødvendig regningsmæssig udtræksbæreevne af ankerbolten er: N_B,d > F_1,d x 2,33 samt forskydningsbæreevne V_B,d > F_1,d x 0,79

AH9035 er bare beregnet for bjelke-betong skjøter

Montering

Innfesting

Til innfesting i tre brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
Til innfesting i betong brukes en M12 bolt med underlagsskive US40/50/10, unntatt ved AH9035, der det brukes en M8 bolt med standard underlagsskive

Installasjon

Bruk bare tilbehør som er spesifikt til oppgaven, og overhold kantavstandene nøyaktig
For beste forsterkning anbefales det å bruke underlagsskiven US40/50/10 sammen med AH vinkelbeslag til innfesting i betong

Merk: Underlagsskiven US selges separat.
