NP-Z
Hullplater ZPRO

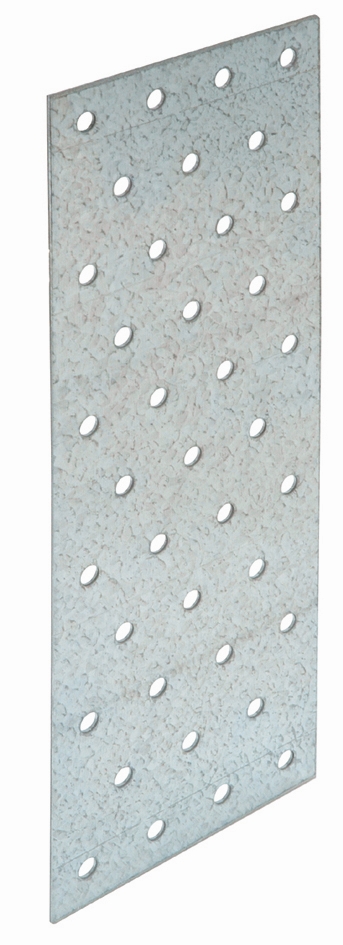

NP-Z hullplater kan brukes som laskeplater i trekonstruksjoner av enhver art. Det er mange forskjellige bruksmuligheter for hullplatene, som fås i forskjellige størrelser og tykkelser. Det anbefales at det alltid brukes to hullplater per skjøt, og at tredelene som skal skjøtes har samme bredde.
ZPRO anbefales til korrosive miljøer, som for eksempel staller eller terrasser.

CE-merket

Ny

Outdoor
EPD

Anvendelsesklasse 3

ZPRO
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
- S250GD + ZPRO
- Korrosjonsbeskyttelse:
- ZPRO coating - svarende til en sinklagstykkelse på ca. 55 μm
*
- High flexibility
- Can be bend on site
Applikasjoner
*
Used with timber element : solid timber, glulam, Engineered timber...
*

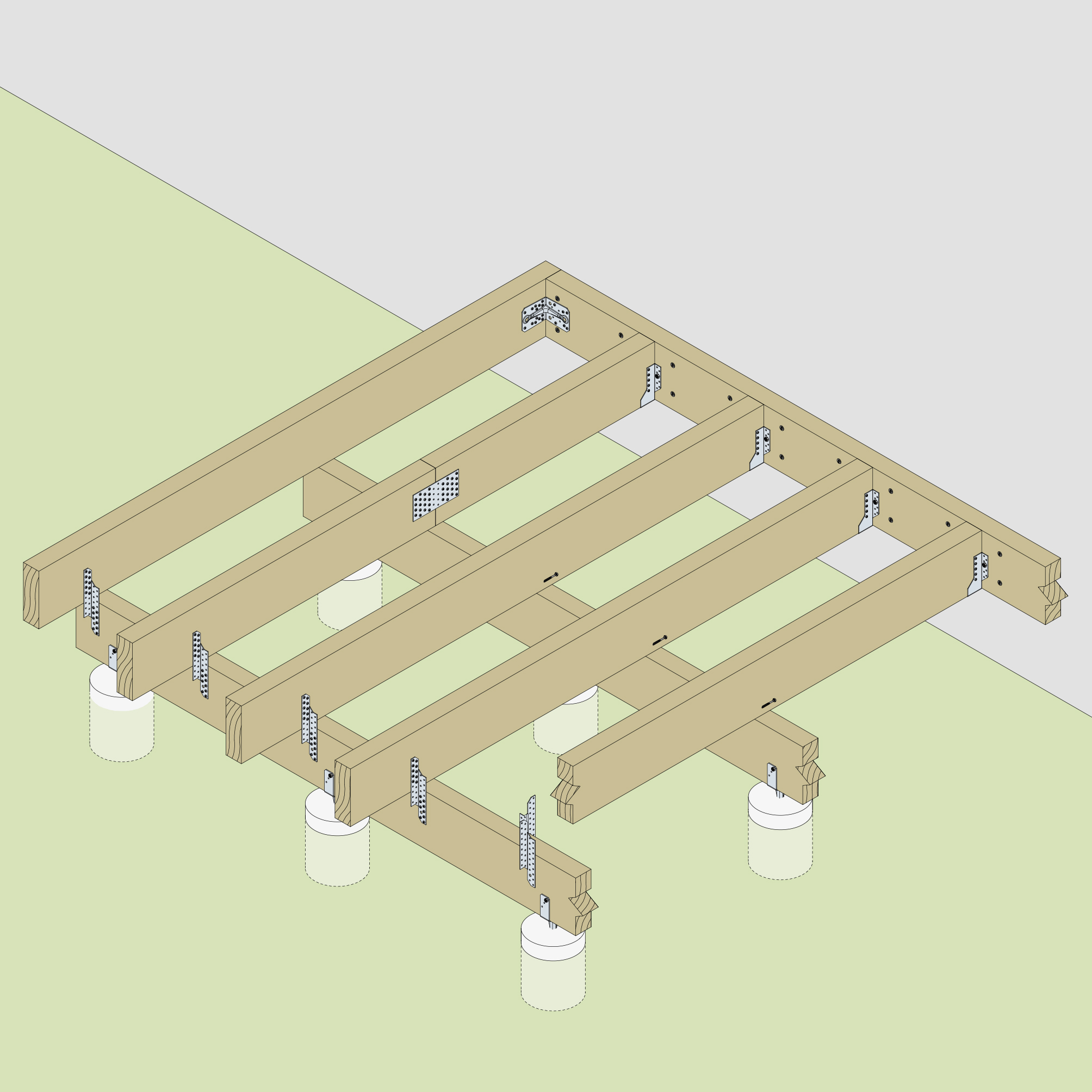

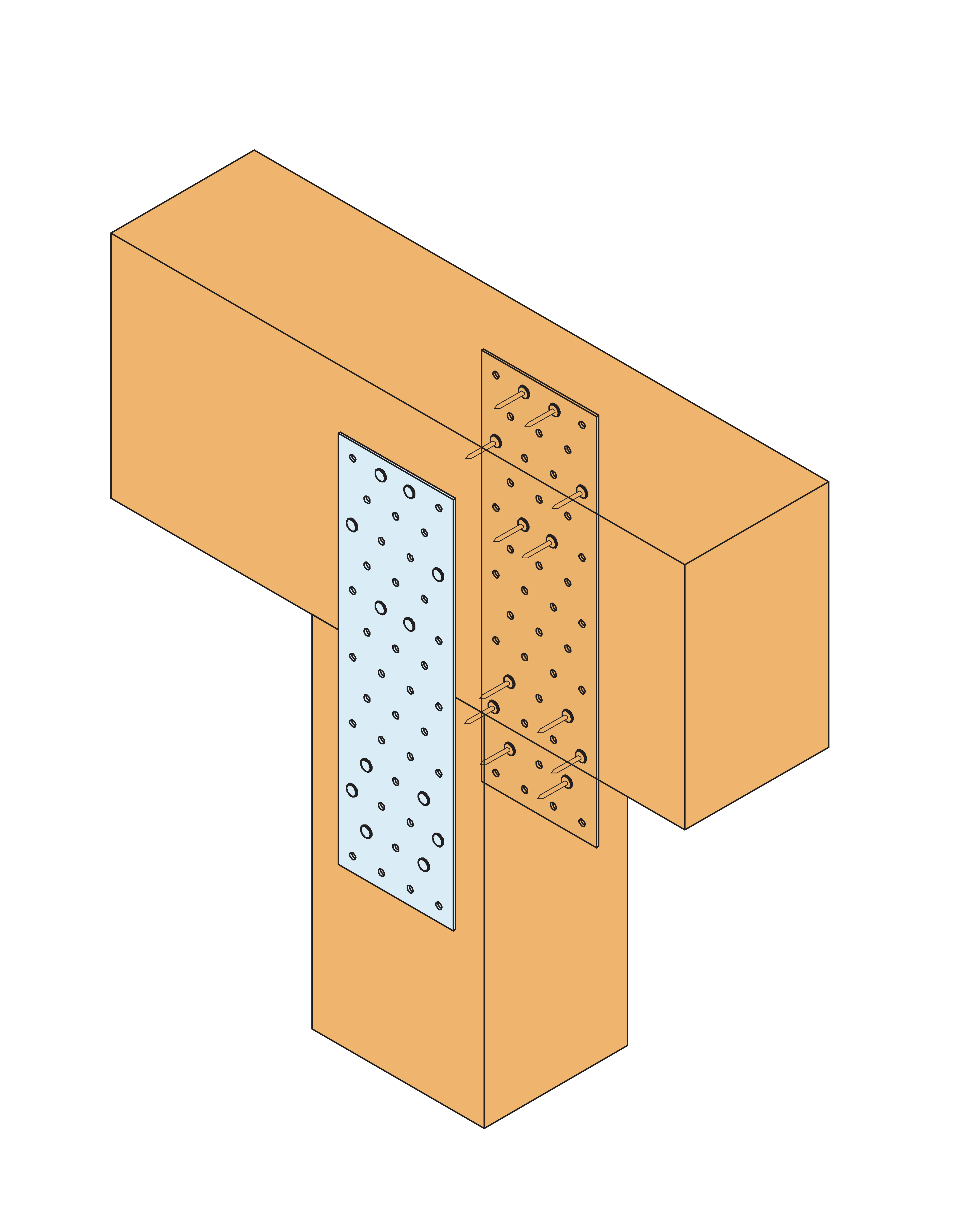

- Post to beam connection
- Joint between two beams
- Reparation
Tekniske data
Dimensions and characteristic values
| Referanse | beslag dimensjoner | spiker plates kapasitet | |||||
|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | bjelke | Characteristic Capacities[kN] | ||||

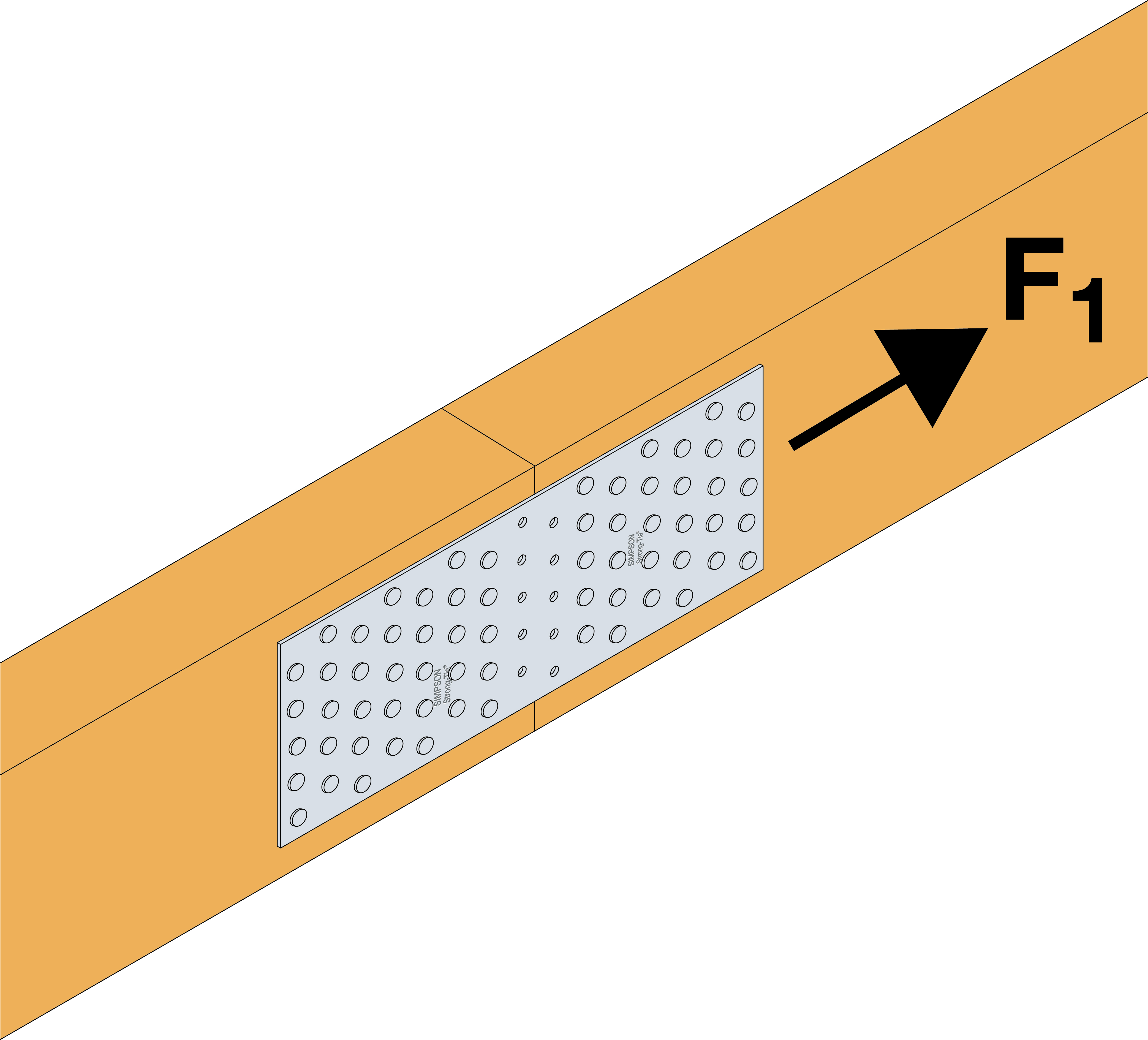

| antall per eske | A[mm] | B[mm] | tykkelse[mm] | rund | R₁,ₖ | ||
| antall | diameter | ||||||
| NP20/100/200Z | 25 | 100 | 200 | 2 | 45.0 | Ø5 | min (n x Rlat,k ; 44.6/kmod) |
| NP20/120/300Z | 25 | 120 | 300 | 2 | 83.0 | Ø5 | min (n x Rlat,k ; 53.5/kmod) |
n: the number of nails
Rlat,k : Shear capacity of the fastener
Montering
Montering
*
- CNA-G-spiker Ø4,0
- CSA-Z skruer Ø5,0
Sertifiseringer
Ytelseserklæring (DoP)
product.doc.history.none
product.doc.history.none
Environmental Product Declarations (EPD)
CAD og BIM-bibliotek
2D
NP20/120/300Z
-
-
-
-
-
-
-
-
NP20/100/200Z
-
-
-
-
-
-
-
-
3D
NP20/120/300Z
-
-
-
-
-
-
-
-
-
-
NP20/100/200Z
-
-
-
-
-
-
-
-
-
-
3D Simplified
NP20/120/300Z
-
-
-
-
-
-
-
-
-
-
NP20/100/200Z
-
-
-
-
-
-
-
-
-
-
