PFP

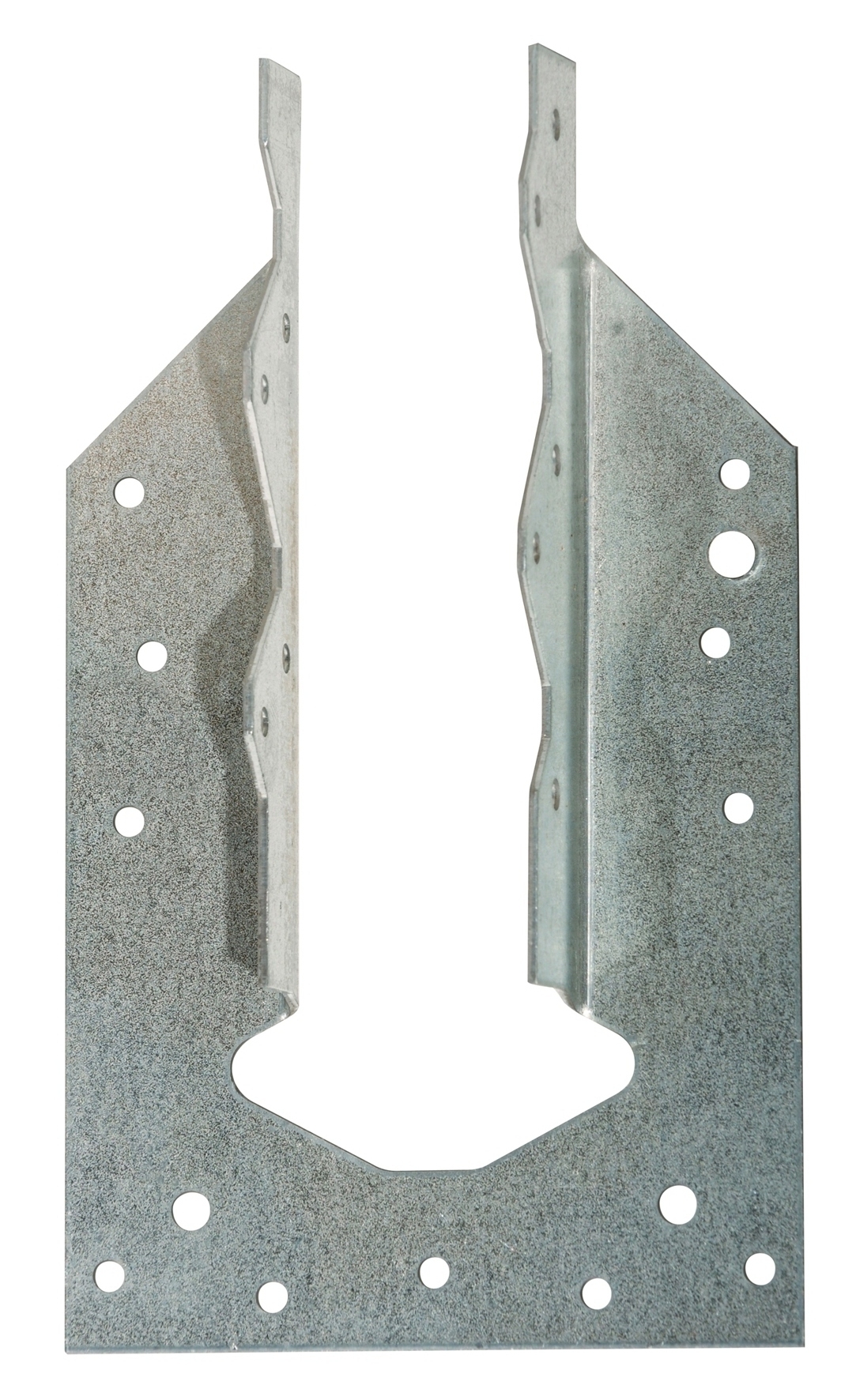

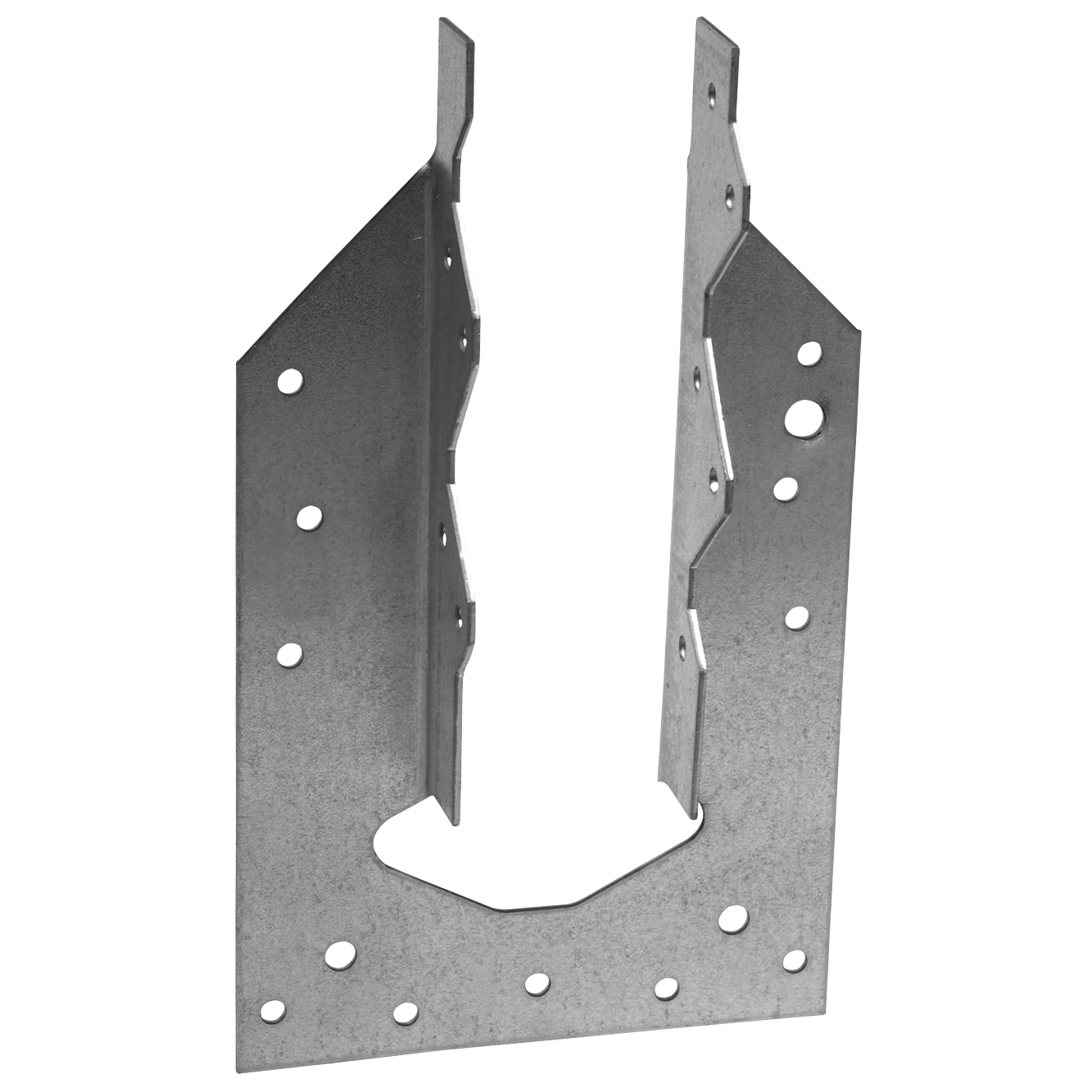

Sperreanker

Sperreankere brukes til forankring av sperrer og bjelker på underliggende trekonstruksjoner. Den korte typen brukes til forankring på en smal svill (med en høyde på minimum 45 mm), mens den lange typen brukes ved forankring til en stolpekonstruksjon.

CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Anvendelsesklasse 2
Anvendelsesklasse 2
Elgalvanisert stål 20 µm
Elgalvanisert stål 20 µm

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

c

Applikasjoner

Skjøter

  • Tre-tre skjøter

Bruksområder

  • Sperreankere brukes til forankring av sperrer og bjelker på underliggende trekonstruksjoner
  • Den korte typen brukes til forankring på en smal svill (med en høyde på minimum 45 mm)
  • Den lange typen brukes ved forankring til en stolpekonstruksjon

Tekniske data

Dimensjoner

Dimensjoner

Referansebeslag dimensjoner
annetproduktdimensjoner[mm]hull[mm]
NOB nr.antall per eskevekt[kg]A[mm]B[mm]C[mm]D[mm]E[mm]t[mm]rund
Ø5antall
PFP36/170215938351000.1617012236-1001.5-9 + 6 + 5
PFP36/39021593843500.2938612236501001.5-9 + 6 + 5 + 28
PFP48/170215938501000.1617012248-1001.5325
PFP48/390-R43974643200.2938612248501001.5-14 + 6 + 5 + 28

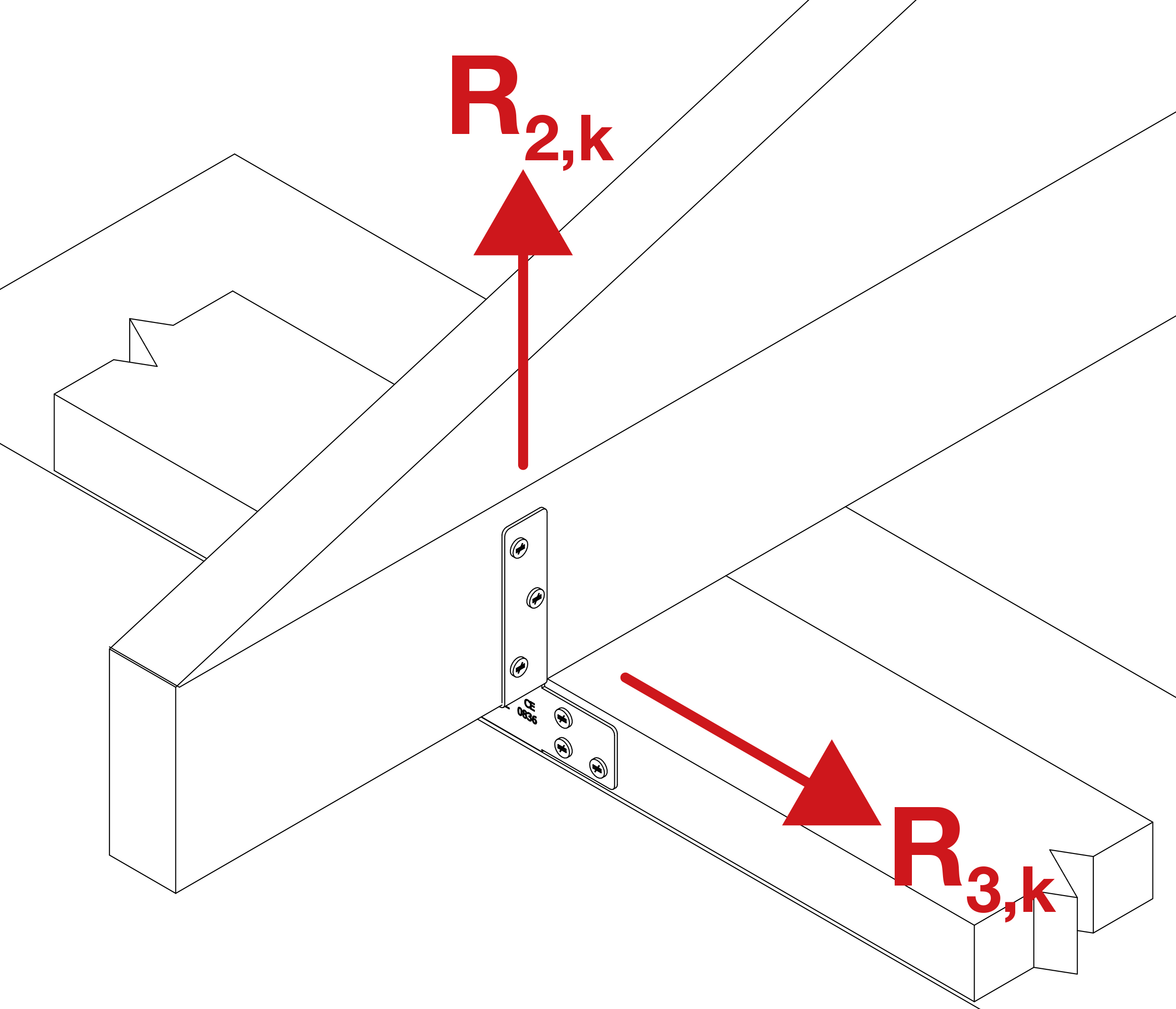

Karakteristisk bæreevne

ReferanseTies kapasitet
antall of FastenersCharacteristic last kapasitet, 1 beslag per joint[kN]
type[mm]antall in lower partantall
PFP36/170CNA3.1x223 - 4 - 52+2 - 2+2 - 3+32.3 - 3.1 - 3.9
PFP36/390CNA3.1x223 - 4 - 5 - 7 - 122+2 - 2+2 - 3+3 - 4+4 - 6+62.3 - 3.1 - 3.9 - 5.4 - 9.3
PFP48/170CNA3.1x403 - 4 - 52+2 - 2+2 - 3+34.2 - 5.6 - 7.1
PFP48/390-RCNA3.1x403 - 4 - 5 - 7 - 122+2 - 2+2 - 3+3 - 4+4 - 6+64.2 - 5.6 - 7.1 - 9.8 - 16.9

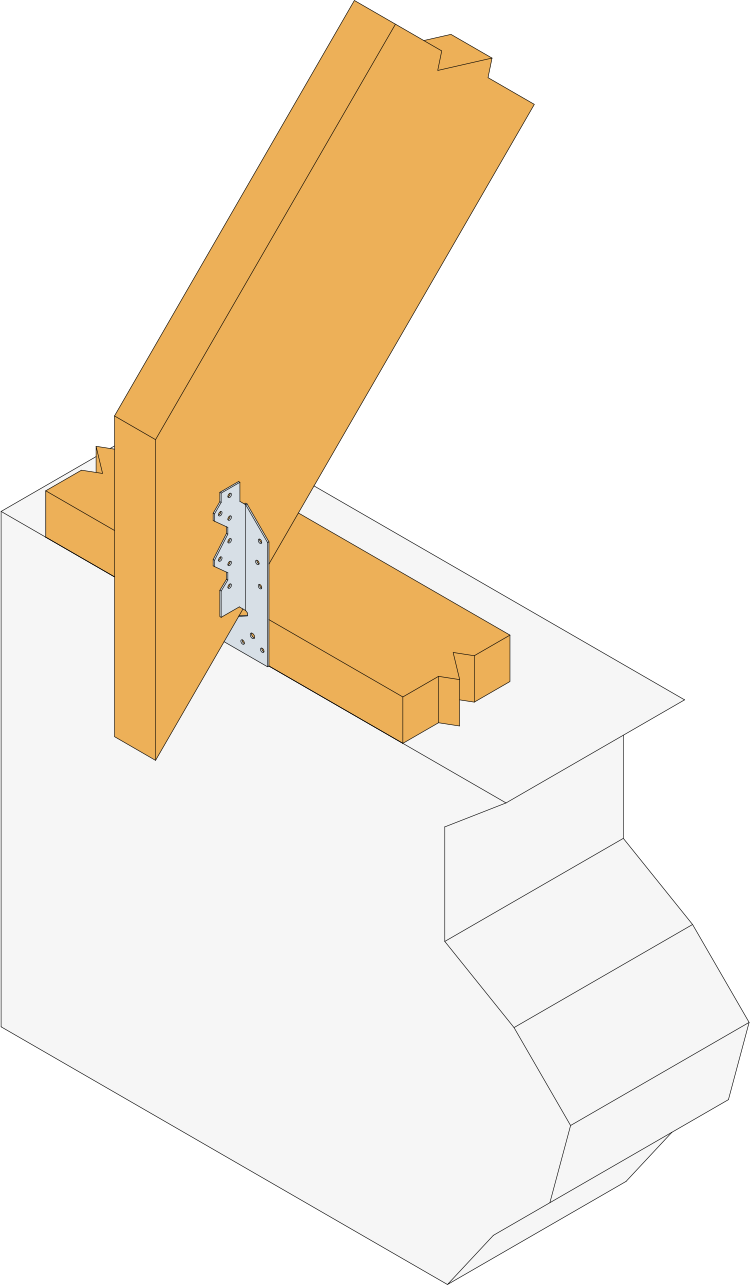

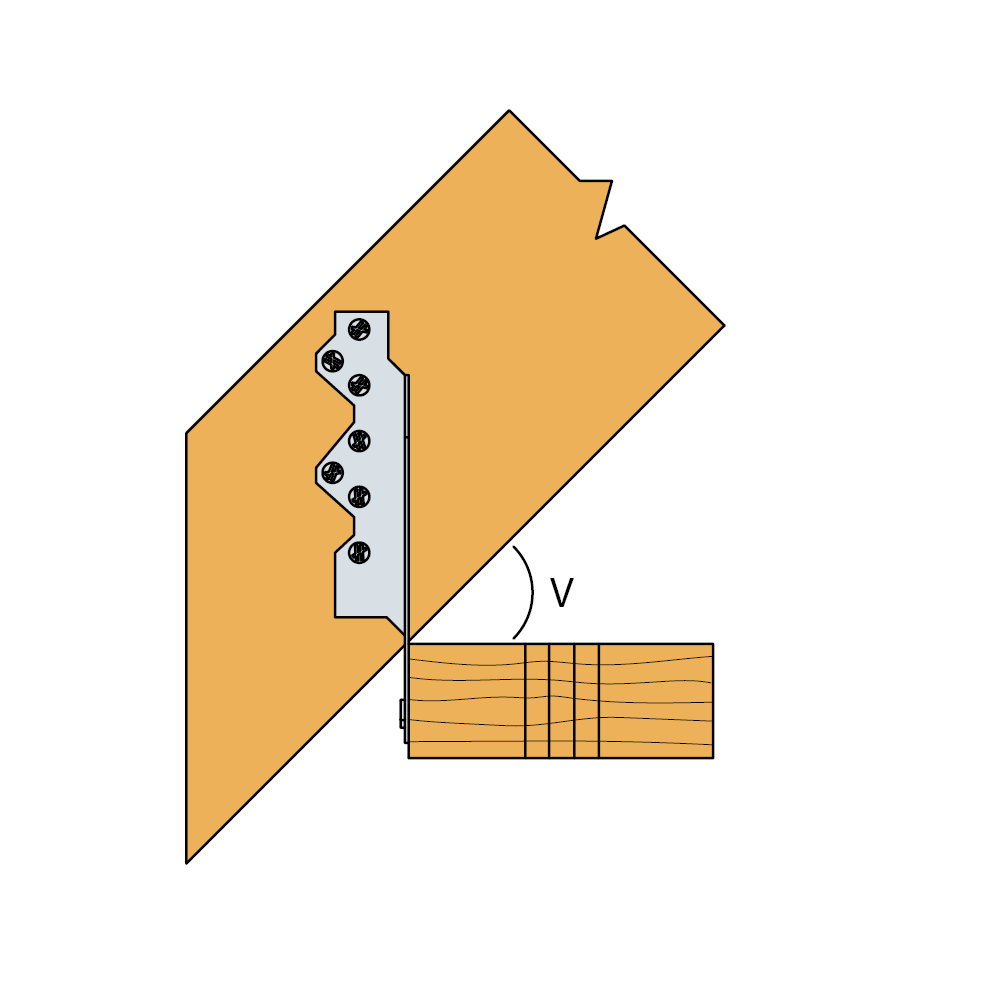

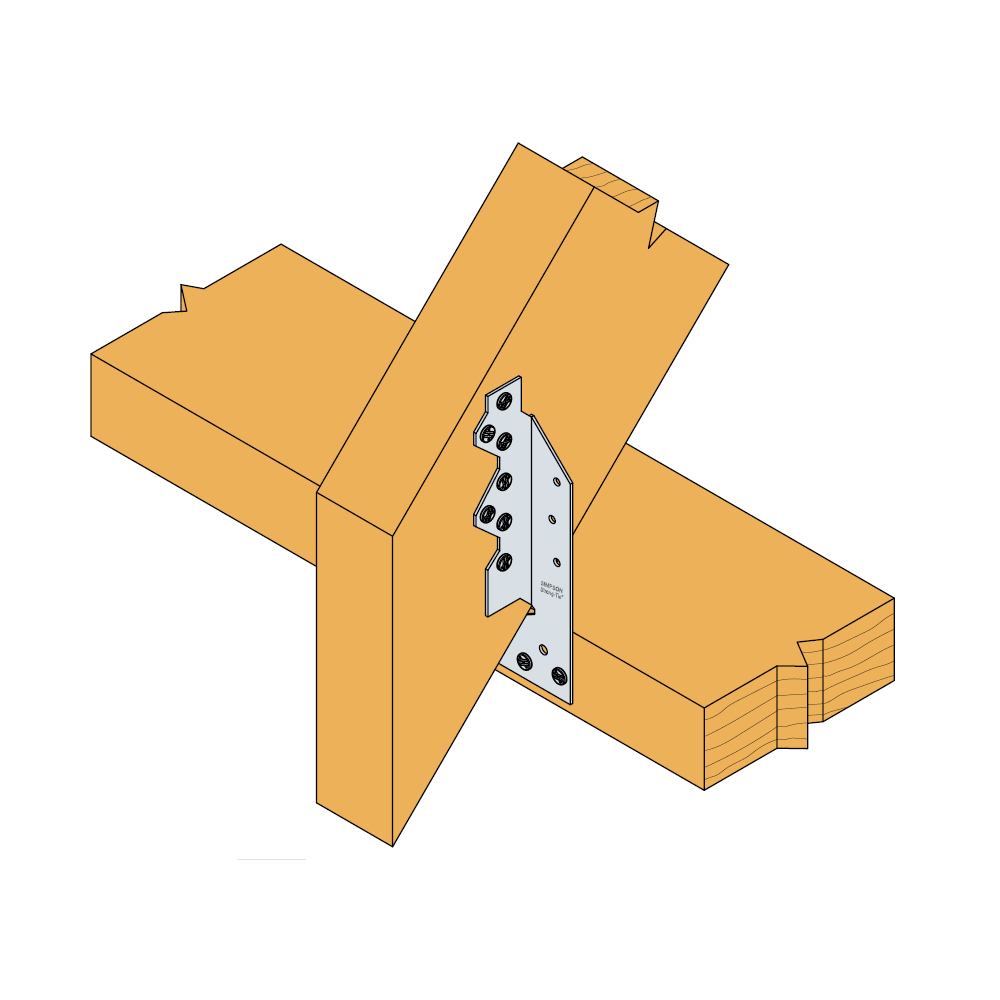

Montering

Montering

Innfesting

  • CNA3,1xℓ kamspiker eller CSA4,0xℓL beslagskruer
    Det settes like mange spiker/skruer i flikene, og i den nederste delen av sperreankeret settes to ganger antall spiker/skruer per flik

Sertifiseringer

Ytelseserklæring (DoP)

product.doc.history.show

Europeisk teknisk vurdering (ETA)

product.doc.history.show
