PPD

Søylesko

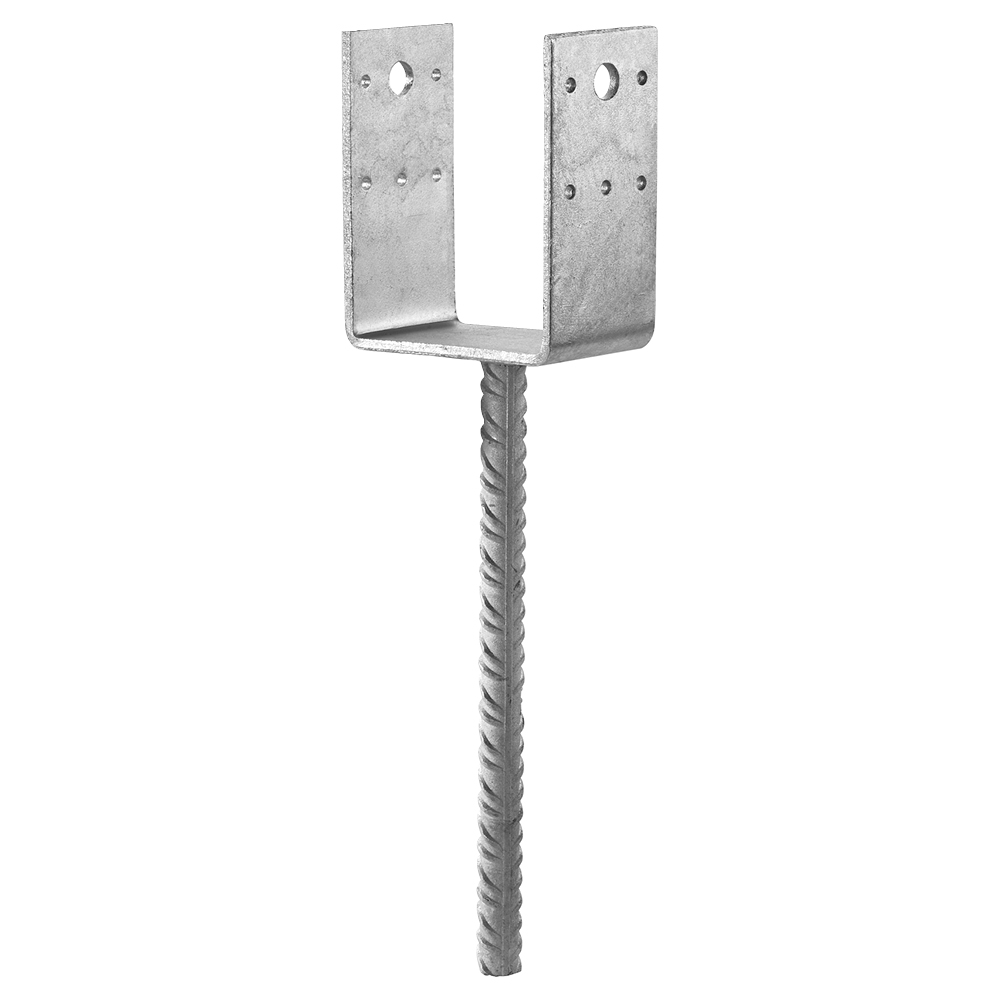

Disse beslagene består av en U-formet plate med en tykkelse på 5 mm, som er påsveiset Ø 16 eller Ø 20 mm ribbestål med en lengde på 250 mm. Beslagene er utstyrt med Ø 5 mm hull til beslagspiker/beslagskruer og Ø 13,5 mm hull til 12 mm bolter.

Beslagene er varmforsinket etter bearbeiding.

CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
EPD
EPD
Anvendelsesklasse 3
Anvendelsesklasse 3
Outdoor
Outdoor
Varmgalvanisert stål
Varmgalvanisert stål

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Stålplate: S235JR EN10025:2004
    Ribbestål: B550 BR+AC 10080:2006
  • Korrosjon:
    Beslagene varmforsinkes etter bearbeiding i henhold til EN/ISO1461 med en sinklagstykkelse på typisk 55 μm

Fordeler

  • Endetreet blir hevet over underlaget, noe som motvirker oppfukting av tresøylen

Applikasjoner

Fordeler

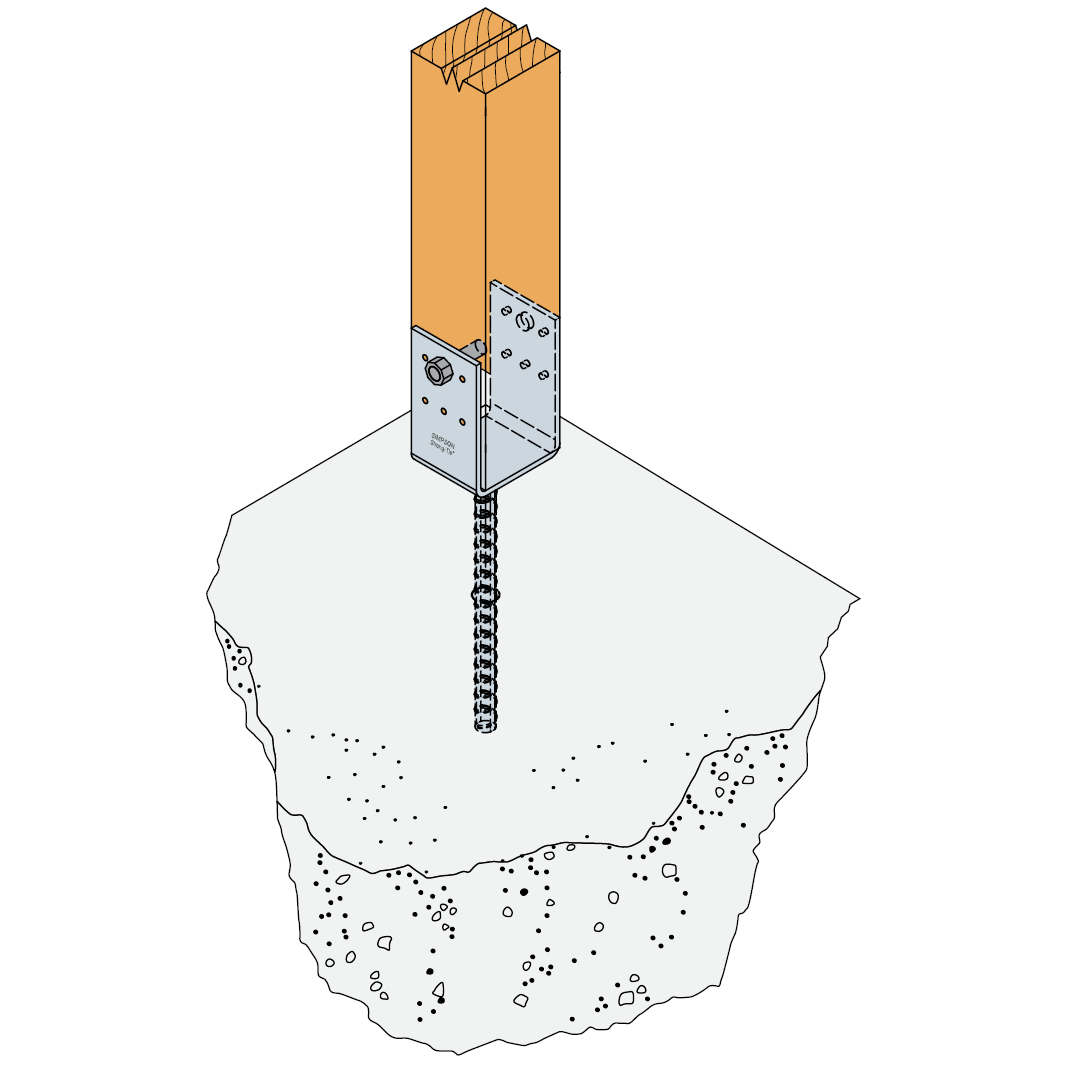

  • Ribbestålet til PPD søylesko støpes inn i betong

Bruksområder

  • Brukes til understøtting av tresøyler, for eksempel i carporter, pergolaer og terrasser
  • Ved bruk av søylesko oppnås det at endetreet på søylen heves over underlaget. Dermed motvirkes oppfukting av tresøylen

Tekniske data

Dimensjoner

Dimensjoner

Referansebeslag dimensjoner
annetproduktdimensjoner[mm]Top plate hull
NOB nr.antall per eskevekt[kg]A[mm]B[mm]C[mm]F[mm]G[mm]t[mm]rund
Ø5[mm]Ø13.5
PPD48/40G-R43975502200.854840121.525016582
PPD50/40G24942922200.855040120.525016582
PPD73/40G-R43975521140.937340121.525016582
PPD73/70G21594239151.37370125250165102
PPD90/90G21594247101.99090136.5250205124
PPD98/60G-R4397553661.29860122.5250165102
PPD100/70G21594270101.410070121.5250165102
PPD100/90G-R21594288101.910090131.5250205124
PPD115/90G-R2159429681.911590124250205124
PPD123/90G-R2159430441.912390120250205124
PPD140/90G-R2159431210214090121.5250205124
PPD148/90G-R439754726214890117.5250205124

PPD48/40G-R: NOBB nr: 43975502
PPD73/40G-R: NOBB nr: 43975521
PPD98/60G-R: NOBB nr: 43975536
PPD90/90G-R: NOBB nr: 43046405
PPD100/90G-R: NOBB nr: 43975445
PPD115/90G-R: NOBB nr: 43046341
PPD123/90G-R: NOBB nr: 43975453
PPD140/90G-R: NOBB nr: 43046360
PPD148/90G-R: NOBB nr: 43975472

Karakteristisk bæreevne

Dimensjoner

Referansestolpefot kapasitet
produkt capacities - tre to betong
antall of FastenersCharacteristic capacities - tre C24[kN]
On postR₂,ₖR3,kR₄.ₖR₁,ₖ
antalltypebetong styrke class
C12/15C20/25
PPD48/40G-R8CNA Ø4,0x40min (14.7 ; 13.0/kmod)3.4/kmodmin (8.3 ; 5.8/kmod)min (40.3 ; 28.0/kmod)min (40.3 ; 40.9/kmod)
PPD50/40G8CNA Ø4,0x40min (14.7 ; 12.2/kmod)3.4/kmodmin (8.3 ; 5.8/kmod)min (42.0 ; 28.0/kmod)40.9/kmod
PPD73/40G-R8CNA Ø4,0x407.3/kmod3.4/kmod5.8/kmodmin (50.8 ; 28.0/kmod)38.6/kmod
PPD73/70G10CNA Ø4,0x40min (18.4 ; 12.8/kmod)3.5/kmodmin (10.9 ; 5.8/kmod)28.0/kmodmin (69.7 ; 40.9/kmod)
PPD90/90G12CNA Ø4,0x40min (22.0 ; 13.4/kmod)6.4/kmodmin (18.7 ; 11.4/kmod)36.9/kmodmin (78.4; 54.5/kmod)
PPD98/60G-R10CNA Ø4,0x407.6/kmod3.6/kmod5.8/kmod28.0/kmodmin (73.7 ; 40.9/kmod)
PPD100/70G10CNA Ø4,0x408.7/kmod3.7/kmod5.8/kmod28.0/kmod40.9/kmod
PPD100/90G-R12CNA Ø4,0x40min (22.0 ; 11.7/kmod)6.6/kmodmin (18.7 ; 11.4/kmod)36.9/kmodmin (99.4 ; 54.5/kmod)
PPD115/90G-R12CNA Ø4,0x409.9/kmod7.0/kmod11.4/kmod36.9/kmod54.5/kmod
PPD123/90G-R12CNA Ø4,0x409.1/kmod7.2/kmod11.4/kmod36.9/kmod54.5/kmod
PPD140/90G-R12CNA Ø4,0x407.8/kmod7.2/kmod11.4/kmod36.9/kmodmin (102.2 ; 54.5/kmod)
PPD148/90G-R12CNA Ø4,0x407.3/kmod7.3/kmod11.4/kmod36.9/kmodmin (99.9 ; 54.5/kmod)

Kombinert last:

\left(\frac{F_{1,d}} {R_{1,d}}\right)+\left(\frac{H_{2,d}} {R_{H,2,d}}\right)\le1 og
\left(\frac{F_{2,d}} {R_{2,d}}\right)^2+\left(\frac{H_{2,d}} {R_{H,2,d}}\right)^2\le1

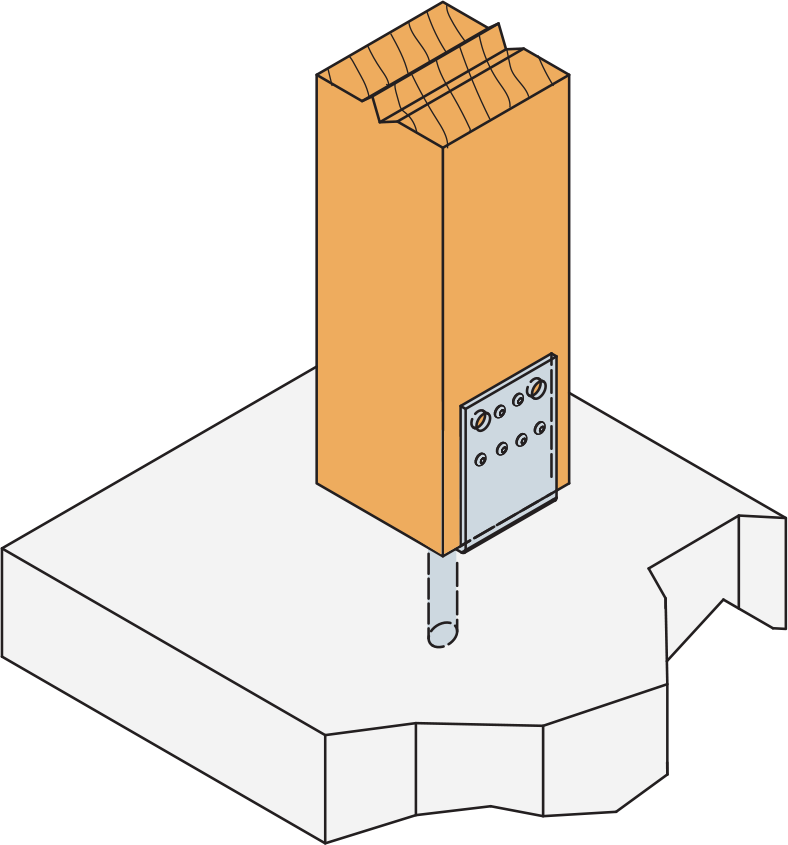

Montering

Montering

Innfesting

  • Til innfesting i søylen brukes CNA4,0xℓ beslagspiker, CSA5,0xℓ beslagskruer eller alternativt innfesting med bolter. Søyleskoene kan oppta trykk, trekk og vannrett last
  • Avstanden fra den vannrette platen til betongoverkanten skal ikke være større enn 50 mm
