PBWS

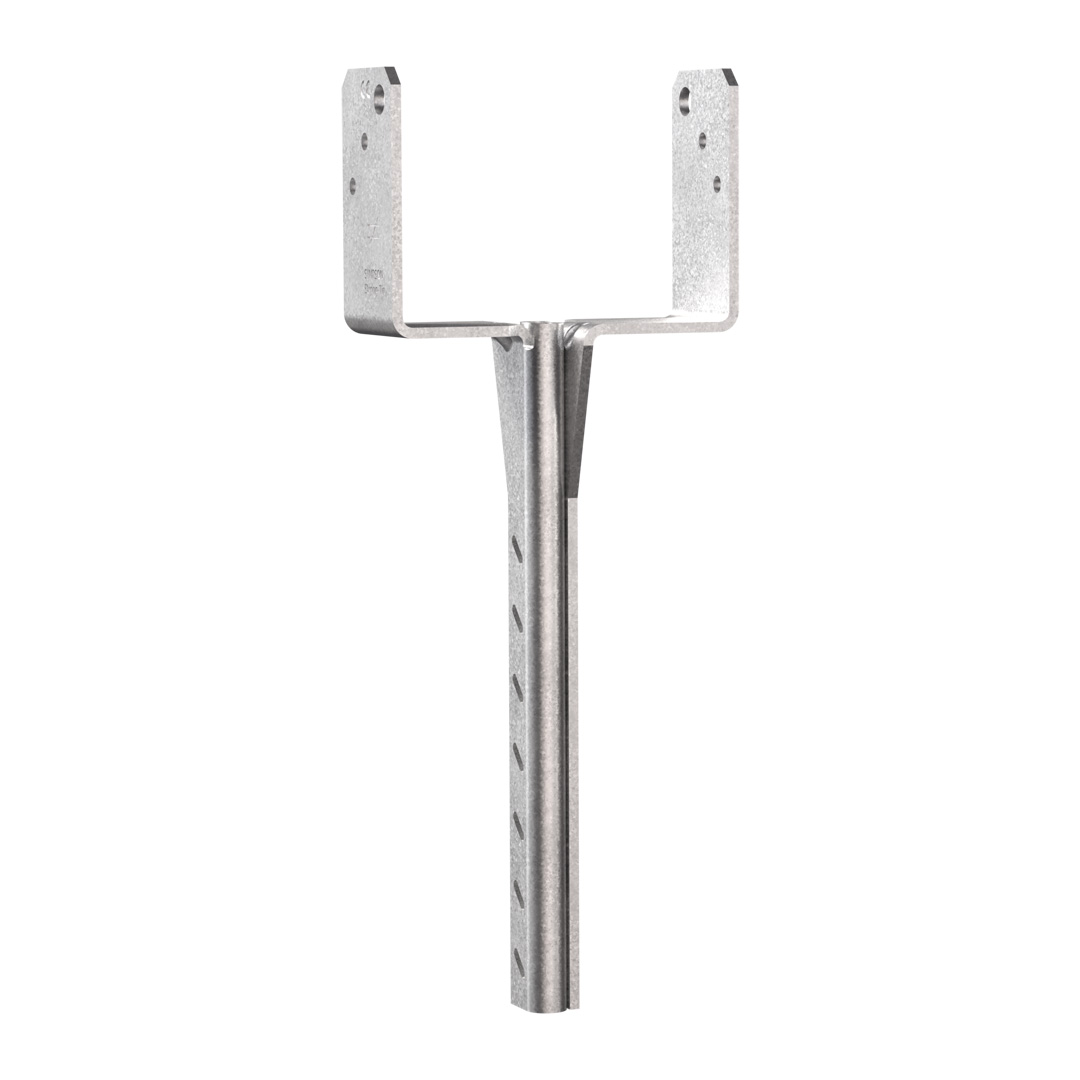

Optimalisert søylesko

PBWS er en optimalisert søylesko som på tross av sin lette vekt, gir høye og dokumenterte kapasiteter.

PBWS søylesko er designet ut fra et mål om å senke ressursforbruket forbundet med produksjon av beslag.

Dette har vi gjort ved:

  • Minimalt stålforbruk - opp til 45% mindre stål ift. tradisjonelle søylesko

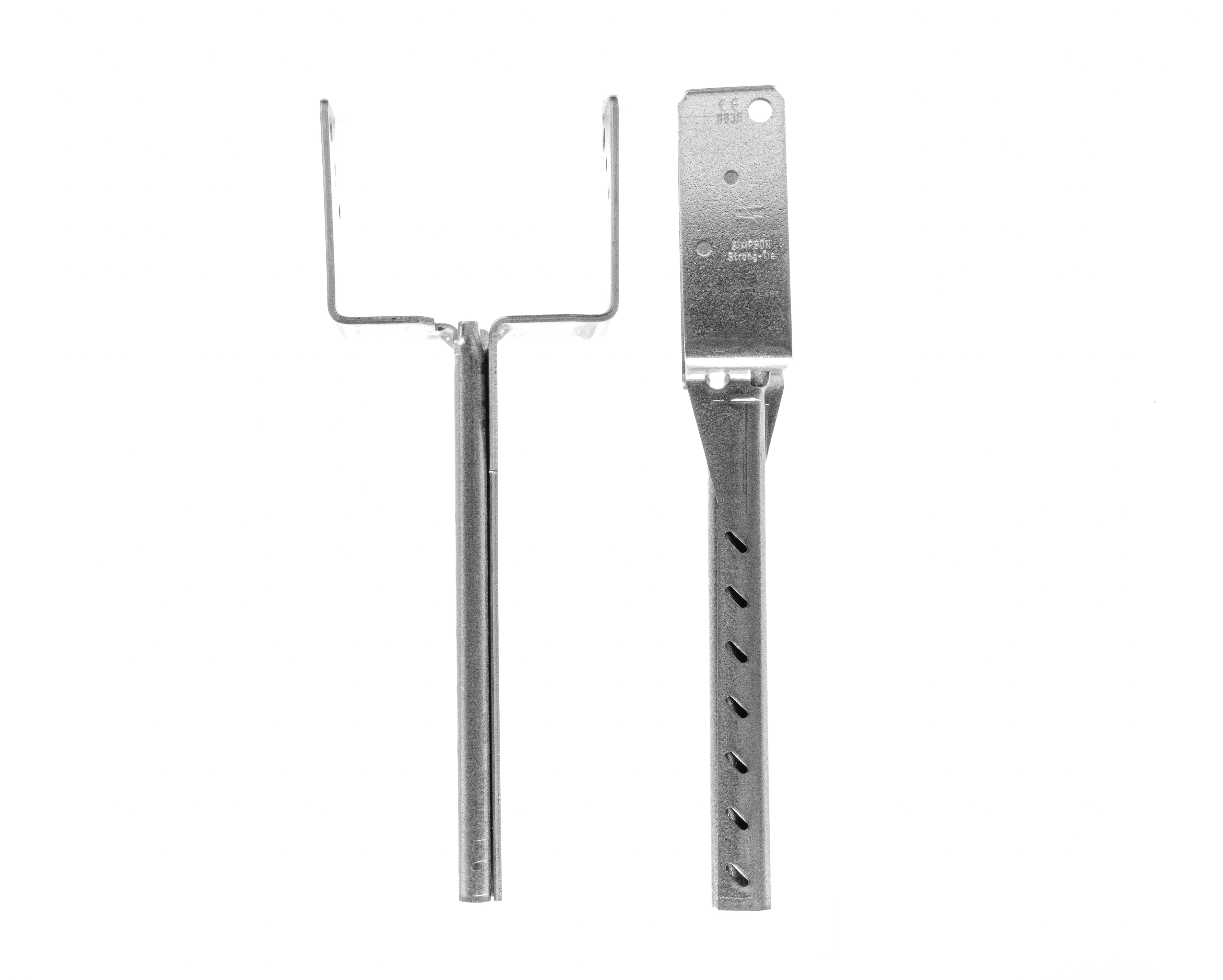

  • Ingen sveisning - PBWS består av et stykke foldet metall
  • Ingen "hot-dip" varmgalvanisering - PBWS er pre-galvanisert med det unike ZPRO belegget
  • Kortreist - PBWS er produsert på egen fabrikk i Danmark

Sammenligner man PBWS med tradisjonelle søylesko, etterlater man med denne søylesko et langt mindre CO2 avtrykk.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 3
Outdoor
ZPRO

Produktinformasjon

Bilder

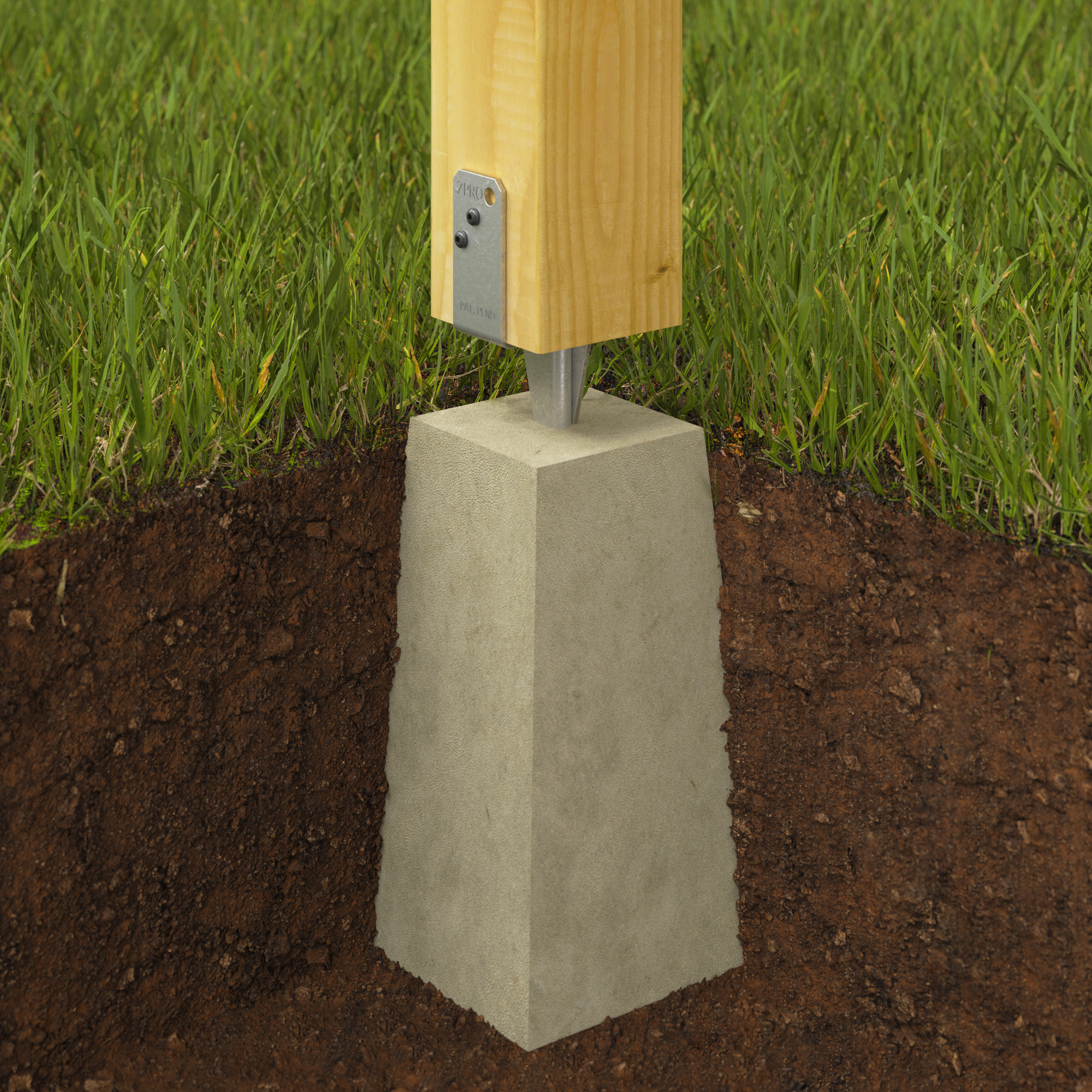

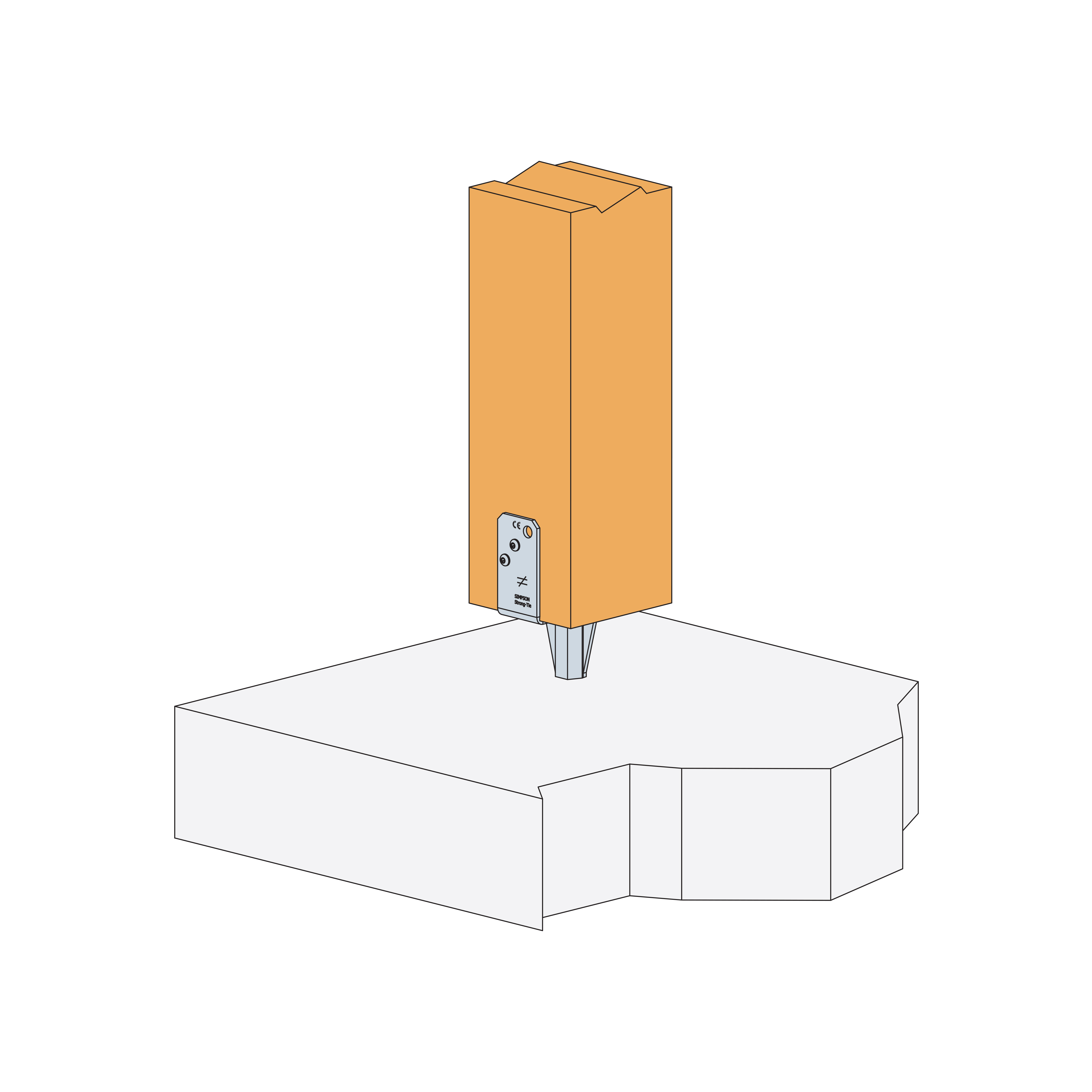

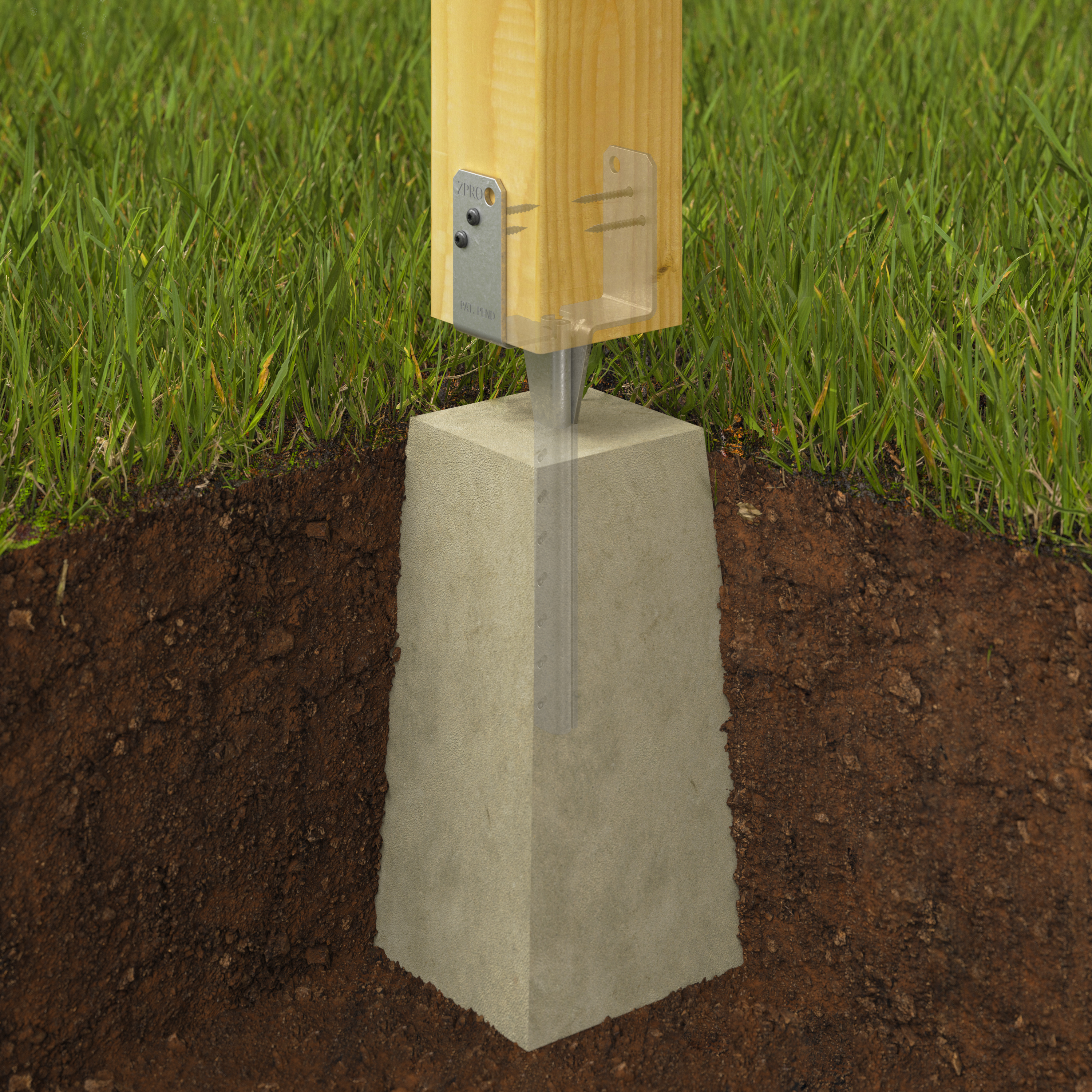

PBWS post installation using 4 x CSA connector screws.
PBWS post installation using 2 x SSH hex head screws.

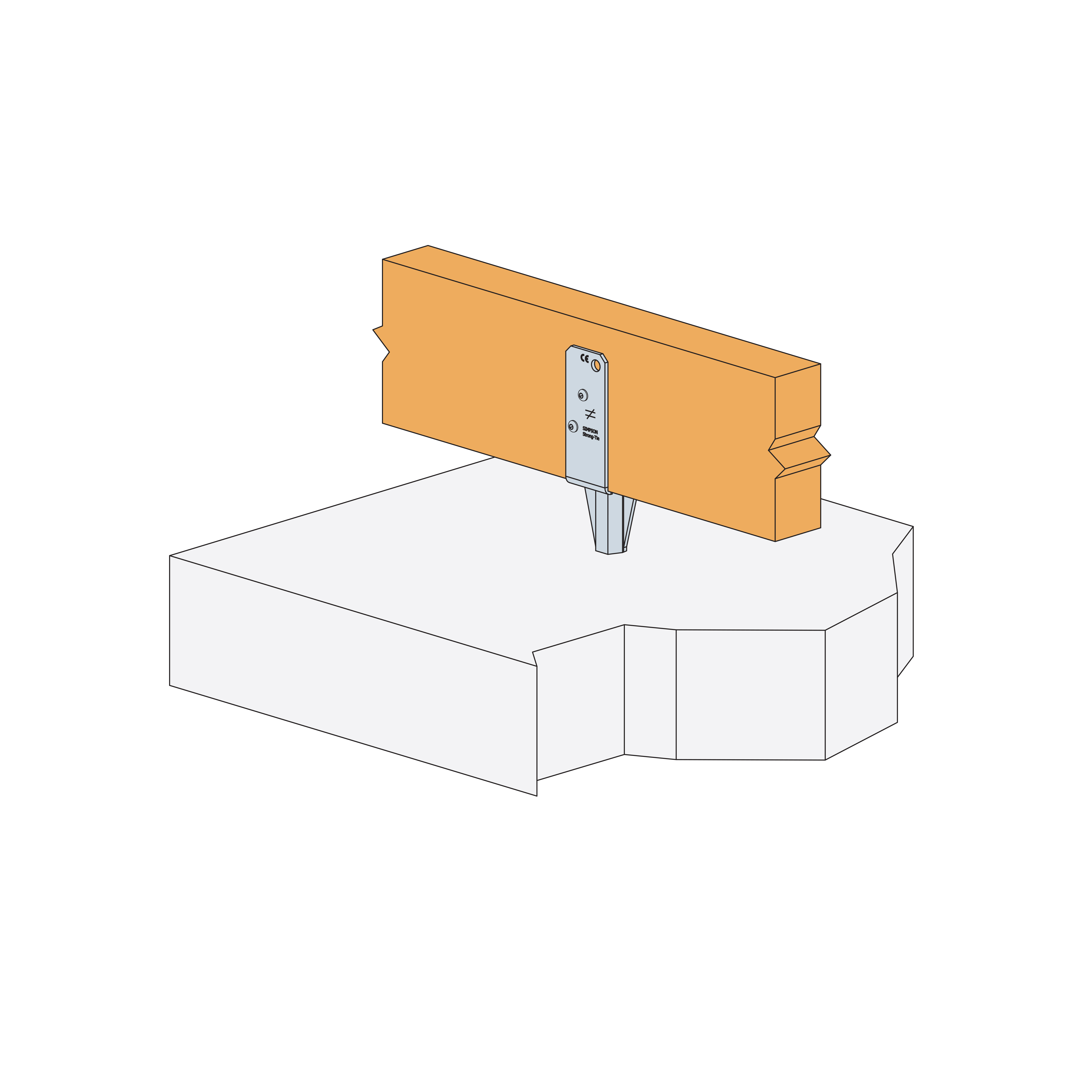

PBWS beam installation

Egenskaper

Materiale

  • Pre-galvaniseret stål S250GD + ZPRO belegg

Fordeler

  • Høy lastbæreevne
  • Liten vekt og enkel å håndtere
  • Fleksibel montering
  • Redusert CO2 avtrykk
  • Fremstilt i Danmark av Simpson Strong-Tie A/S
  • ZPRO belegget tar ikke skade av slagene fra en spikerpistol

Mindre avtrykk på miljøet - Samme styrke og dokumentasjon

PBWS yter, på tross av sin lette vekt, høye bærevneverdier. Søyleskoen er ETA-godkjendt og alle bærevneverdier finnes på vår hjemmeside strongtie.no.
ZPRO belegget gir søyleskoen en ren og flott korrosjonbestandig metalloverflate, og man unngår altså den typiske "grove" overflaten som tradisjonelle varmgalvaniserte søylesko har.

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Hull Antall pr pk
A B C E F G t Ø5 Ø8,5
PBWS45Z-454099.5501502234220
PBWS48Z57980924484098501502234220
PBWS70Z-704087501502234220
PBWS73Z57980958734085.5501502234220
PBWS90Z-904077501502234220
PBWS98Z57980962984073501502234220
PBWS100Z-1004072501502234220

PBWS Bæreevneverdier

Art. nr. Produktkapasiteter - Tre til betong
Festemidler Karakteristisk lastbæreevne- Tre C24 [kN]
På skoen R1,k R2,k
Antall Type
PBWS45Z4CSA5,0x40Z20.22.5
PBWS48Z4CSA5,0x40Z20.22.5
PBWS70Z4CSA5,0x40Z20.22.5
PBWS73Z4CSA5,0x40Z20.22.5
PBWS90Z4CSA5,0x40Z20.22.5
PBWS98Z4CSA5,0x40Z20.22.5
PBWS100Z4CSA5,0x40Z20.22.5

*Minimum concrete strengt C12/15

Produktkapasiteter - Ø8 Beslagskruer

Art. nr. Produktkapasiteter - Tre til betong - Ø8 Beslagskrue
Festmidler Karakteristisk lastbæreevne- Tre C24 [kN]
På skoen R1,k R2,k
Antall Type
PBWS45Z2SSH8x4020.22.5
PBWS48Z2SSH8x4020.22.5
PBWS70Z2SSH8x4020.22.5
PBWS73Z2SSH8x4020.22.5
PBWS90Z2SSH8x4020.22.5
PBWS98Z2SSH8x4020.22.5
PBWS100Z2SSH8x4020.22.5

*Minimum concrete strengt C12/15

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)
