Bygningsbeslag
Søylesko
PPJBT

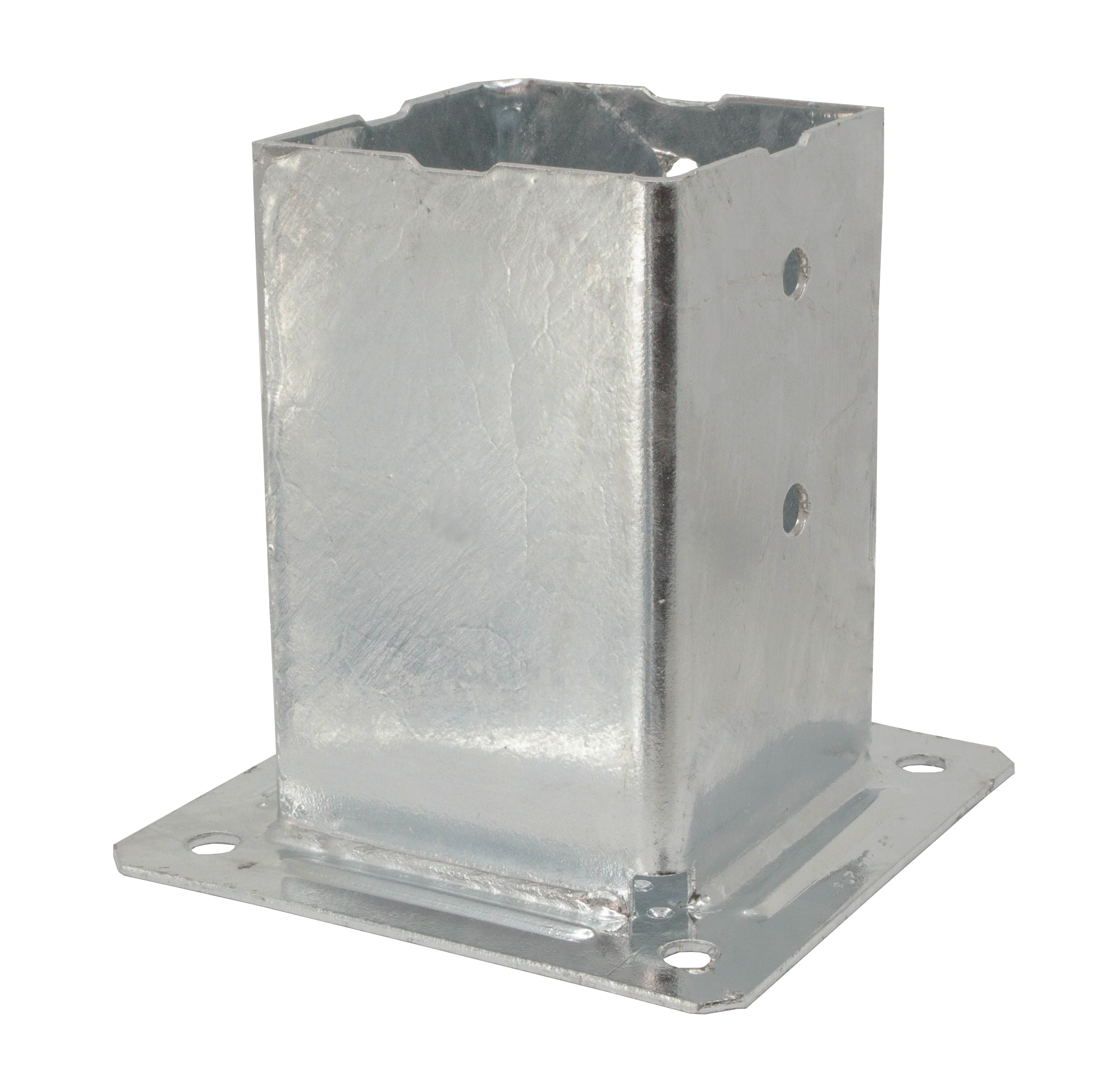

Søylebeslag med bunnplate

Søylebeslag med bunnplate benyttes til montering av søyler på plane flater. Med montering i tre benyttes SSH skruer. Ved montering i betong benyttes en mekanisk innfesting som ekspansjonsbolt, ankermasse og ankerbolt, eller betongskruer. PPJBT er kun egnet til mindre konstruksjoner som enkle uteboder eller hageinstallasjoner.

Merk: Til ikke-bærende konstruksjoner

Teknisk dataark
Anvendelsesklasse 3
Varmgalvanisert stål
Outdoor
EPD

Produktinformasjon

Bilder

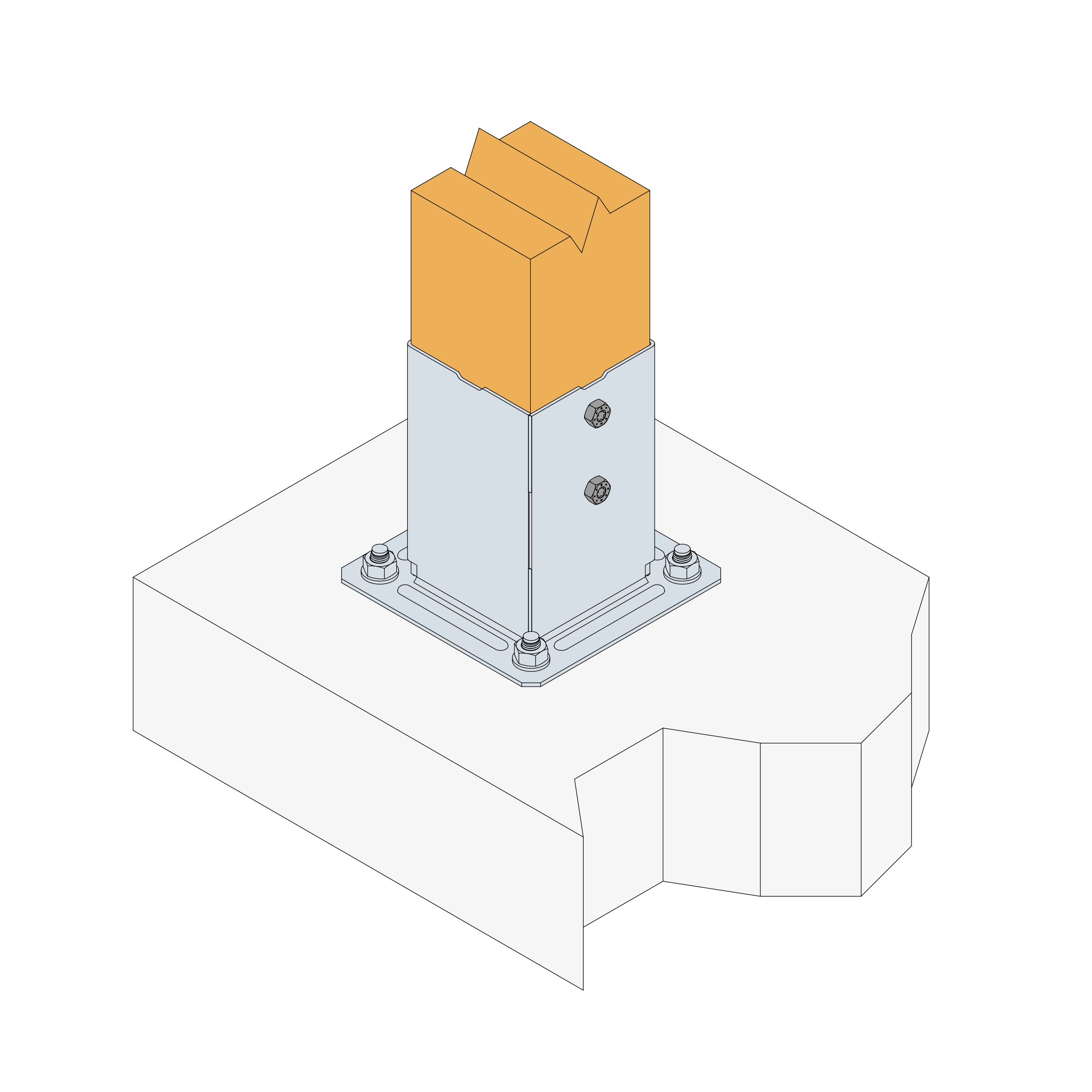

PPJBT70 montage
Fixation de clôtures sur support rigide
Fixation de structures légères sur support rigide
Fixation de palissades sur support rigide

Egenskaper

Materiale

  • Stål DD11 i henhold til NF EN 10111.
  • Varmgalvanisert overflate i henhold til NF EN ISO 1461.

Fordeler

  • Forsterket plate med en tykkelse på 2,5 mm som gir større motstand mot deformasjon.
  • Forhåndskuttede platehjørner for økt sikkerhet.

Applikasjoner

Skjøter

  • Støttende element: massivt tre, limtre, komposittvirke osv.
    Støttet element: massivt tre, limtre, komposittvirke osv.

Bruksområder

  • Festing av gjerder.
  • Festing på lette konstruksjoner for hager.
  • Festing på midlertidige konstruksjoner.

Tekniske data

Dimensjoner


Dimensjoner

Art. nr. Mål [mm] Huller Vekt [kg]
A B C D E t1 t2 Top part Plate
Ø11 Ø12
PPJBT71G711507115015022441.2
PPJBT96G961509615015022441.5

Montering

Montering

Fixing

Stolpe:

  • Bolter Ø10
  • Lagskruer Ø 10 mm.
  • SSH Ø10

Plate:

  • Mekanisk forankring: WA M10-78/5 pin, LAG 10-80 lagskrue, SSH Ø10
  • Kjemisk forankring: AT-HP harpiks + LMAS M10-120/25 gjengestang.

Advarsler

Hageserien er ikke egnet for strukturelle anvendelser som utsettes for betydelige krefter (vind osv.). Konstruksjonene må også være riktig utformet og installert for å tåle sideveis belastninger forårsaket av vind (knestøtte osv.).

PPJBT70 montage
Fixation de clôtures sur support rigide
Fixation de structures légères sur support rigide
Fixation de palissades sur support rigide
