ZPRO takåseankere
ZPRO SPF takåseankere brukes til forankring mot sug i utendørs konstruksjoner, f.eks. terrasser. Beslagene kan også absorbere horisontale krefter. Avhengig av belastning brukes 2 eller 4 beslag pr samling. Når du bruker 2 beslag, plasser dem diagonalt overfor hverandre.

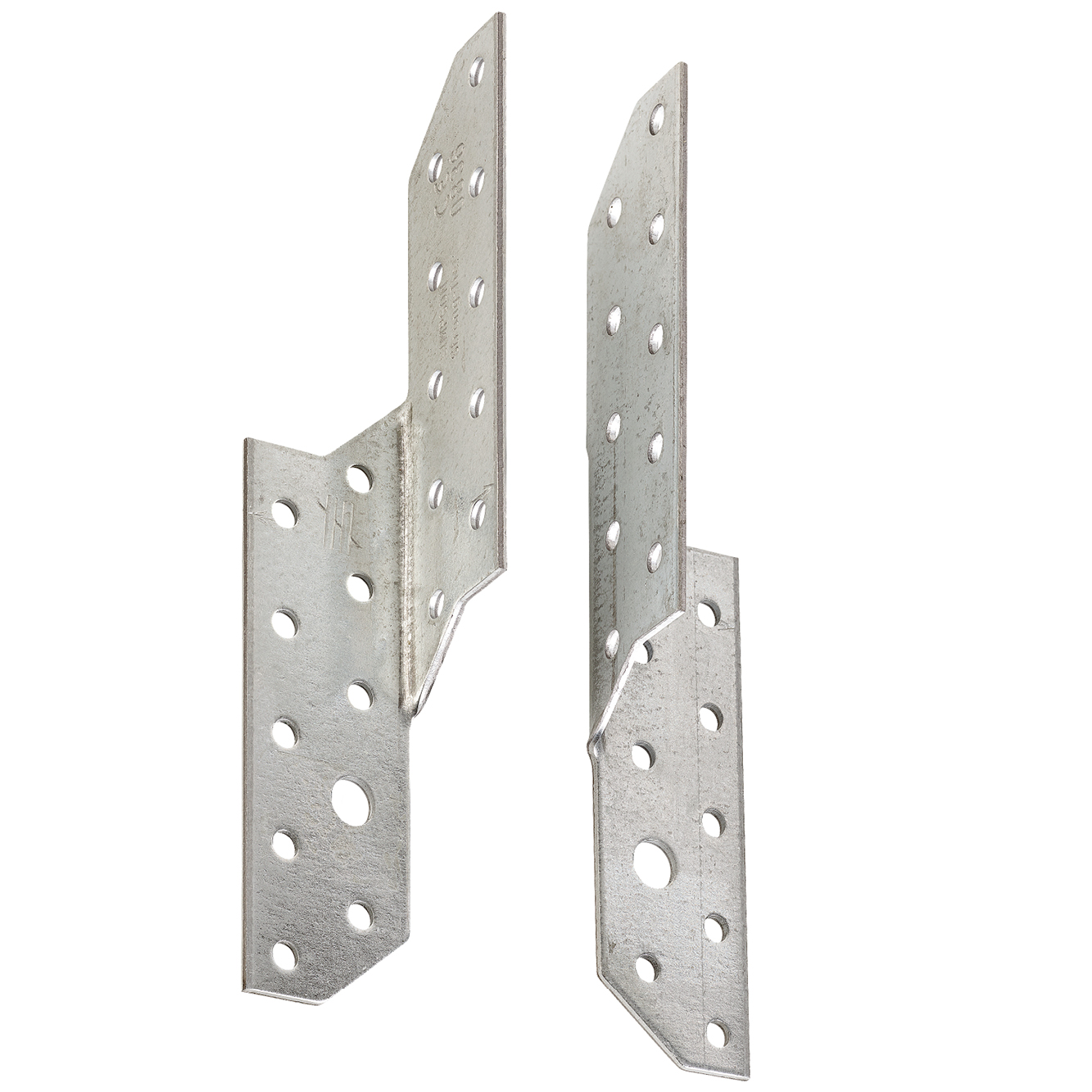

Merk: brakettene produseres i høyre og venstre utgaver, og selges enkeltvis.






Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + ZPRO
- Korrosjonsbeskyttelse:
ZPRO-belegg - tilsvarende en sinklagtykkelse på ca. 55 µm
Fordeler
- ZPRO er et unikt korrosjonsbeskyttende belegg, som gir tilsvarende korrosjonsbeskyttelse som med ekstra varmgalvanisert stål med 55 μm sink.
- Brakettene kan absorbere horisontale krefter
Applikasjoner
Skjøter
- I krysssamlinger av enhvert art
Bruksområder

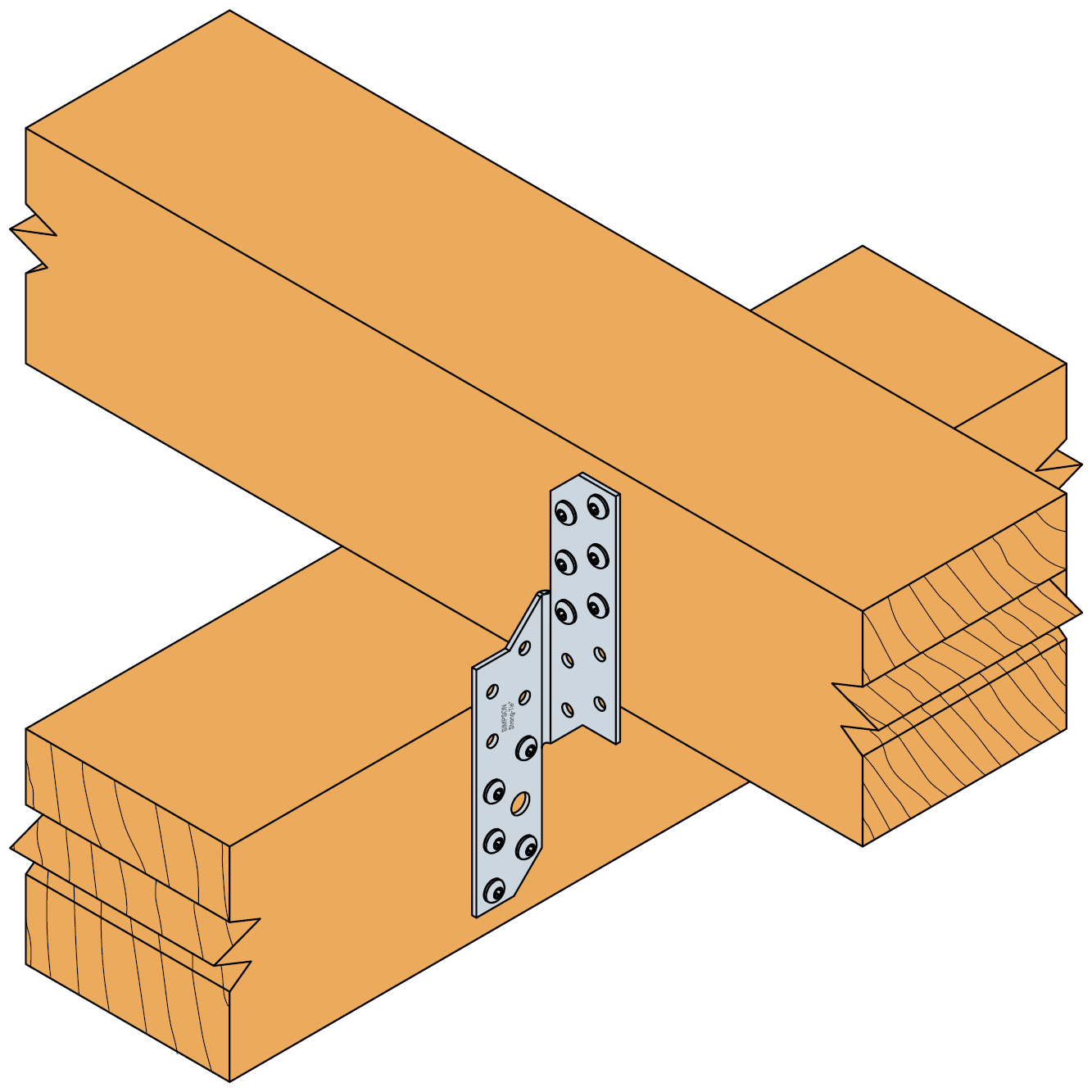

- Tre-tre fuger

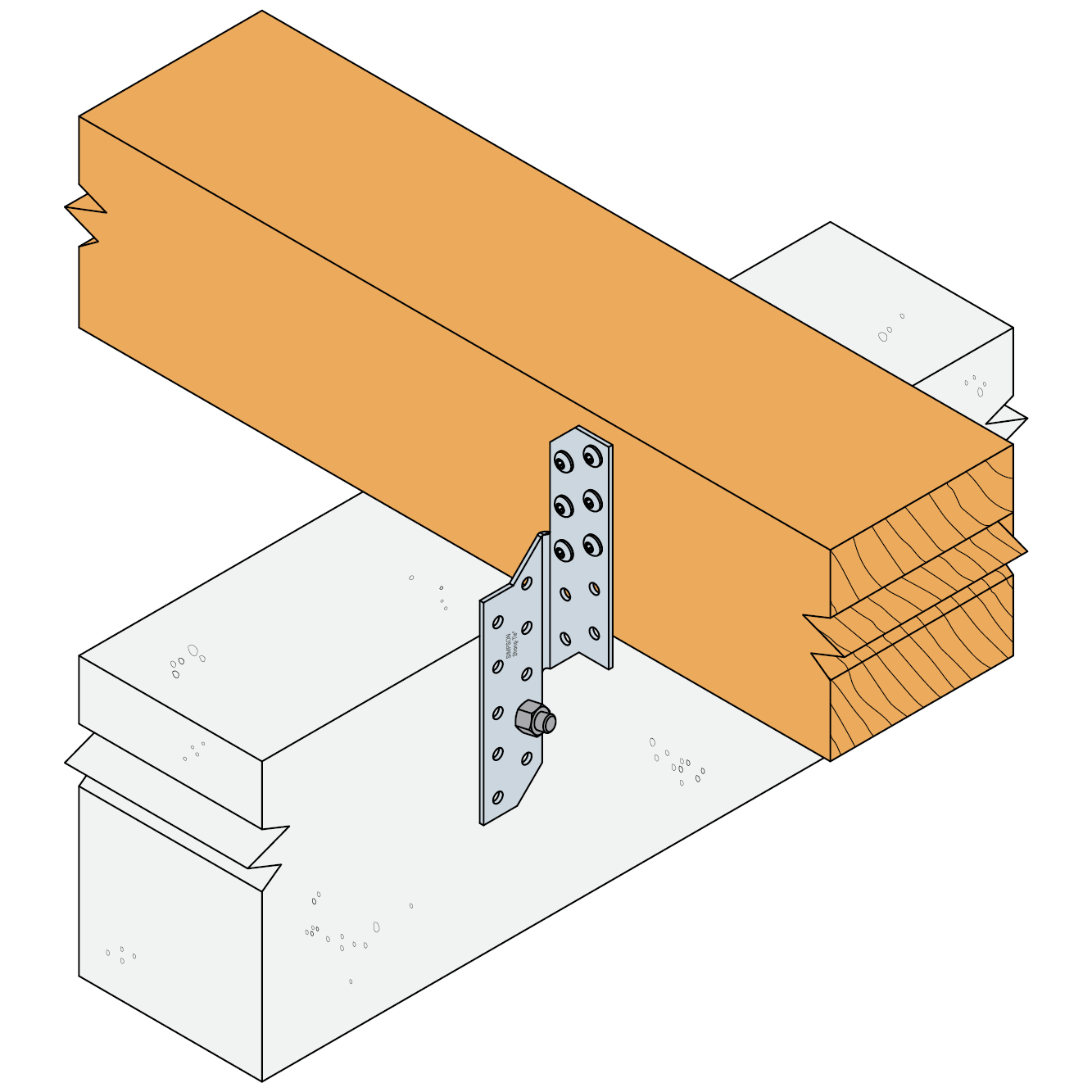

- Tre-betong fuger
Tekniske data
Product Dimensions
| Referanse | beslag dimensjoner | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | bjelke | flens B | ||||||||||
| DB. nr. | NOB nr. | antall per eske | vekt[kg] | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | t[mm] | rund | rund | ||
| Ø 5.0 | Ø5[mm] | Ø9 | |||||||||||
| SPF210LZ | - | 60047345 | 100 | 0.13 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF210RZ | - | 60047346 | 100 | 0.13 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
Merk: beslagene produseres i høyre og venstre versjoner og selges enkeltvis.
SPF...R = høyre = høyre
SPF...L = venstre = venstre
KARAKTERISTISK BÆREKAPASITET - BJELKE-BJELKEMONTERING, 1 BESLAG
| Referanse | Ties kapasitet | |||||||
|---|---|---|---|---|---|---|---|---|
| produkt Characteristic capacities - tre to tre - Full nailing | ||||||||
| antall of Fasteners | karakteristisk kapasitet - tre C24 2 connectors[kN] | |||||||
| Header | Purlin | R₁,ₖ | R₂,ₖ | R₃,ₖ | ||||
| antall | antall | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| SPF210LZ | 7.0 | 7.0 | min(9,7 ; 8,4 /kmod) | min(12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 1.5 | 2.5 |
| SPF210RZ | 7.0 | 7.0 | min(9,7 ; 8,4 /kmod) | min(12,4 ; 8,4 /kmod) | 3.3 | 4.1 | 1.5 | 2.5 |

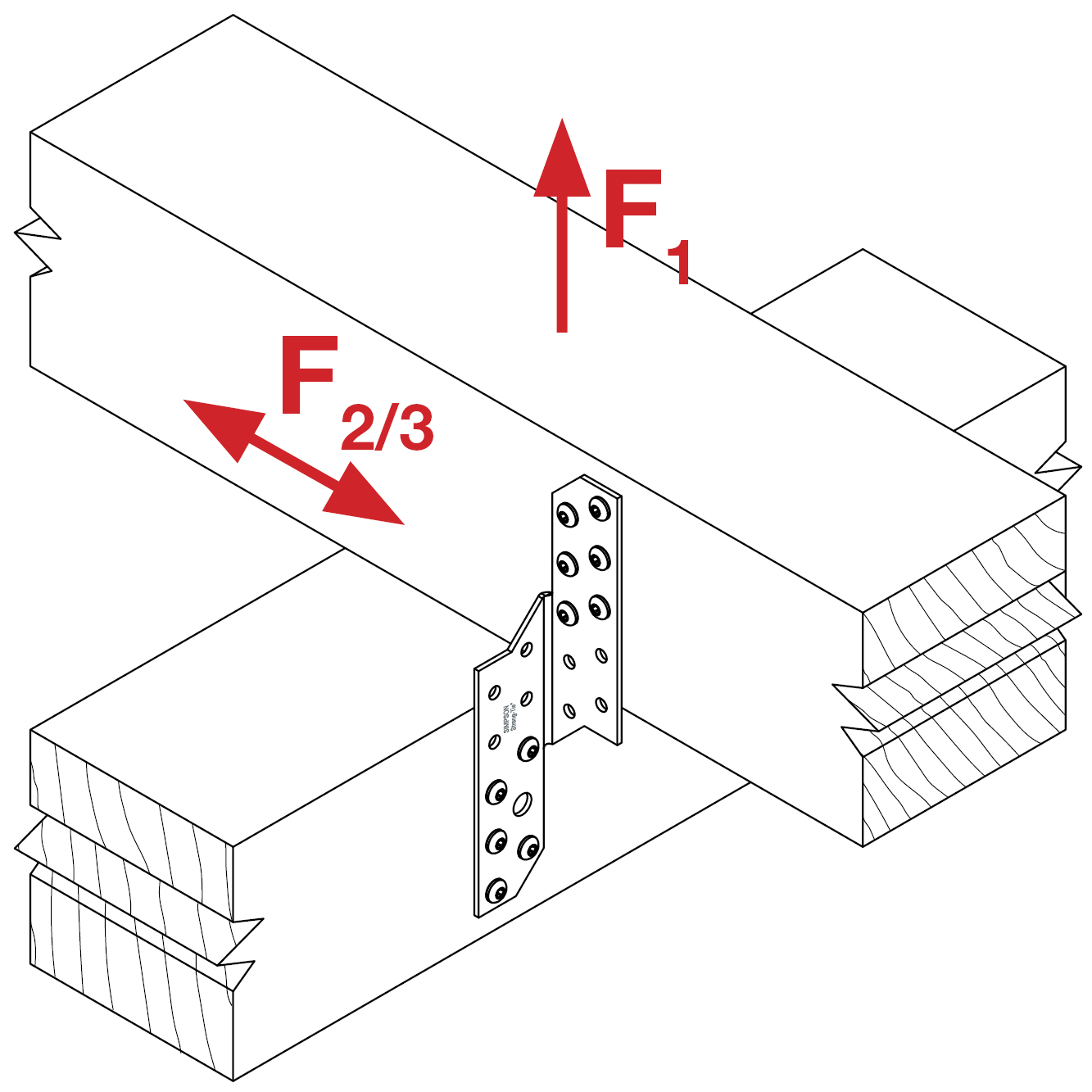

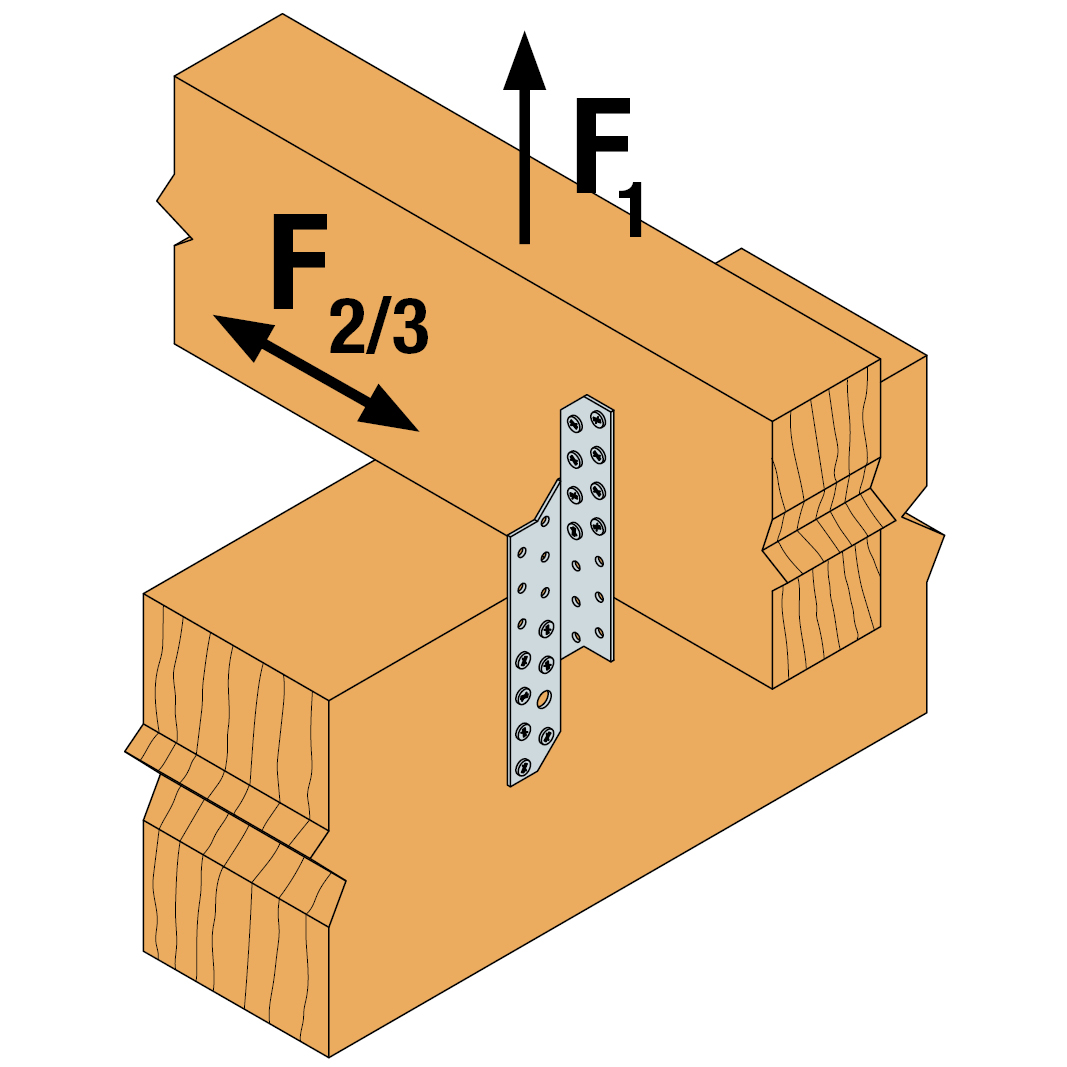

Hvis mønet hindres i å rotere, vil bæreevnen R1,k i en skjøt med kun ett SPF-takanker være halvparten av bæreevnen i en skjøt med to ankere. Hvis ryggen kan rotere, se ETA på nettsiden vår R2,k = R3,k: Det antas at kraften angriper maks. 20 mm over bjelken. Spiker plasseres så nært som mulig undersidens møne/toppbjelke, med hensyn til minimumskantavstander.
Montering
Montering
Fixing
- For innfesting brukes varmgalvaniserte CNA-G kamspiker eller Impreg+ CSA-Z brakettskruer
Sertifiseringer
Environmental Product Declarations (EPD)
CAD og BIM-bibliotek
