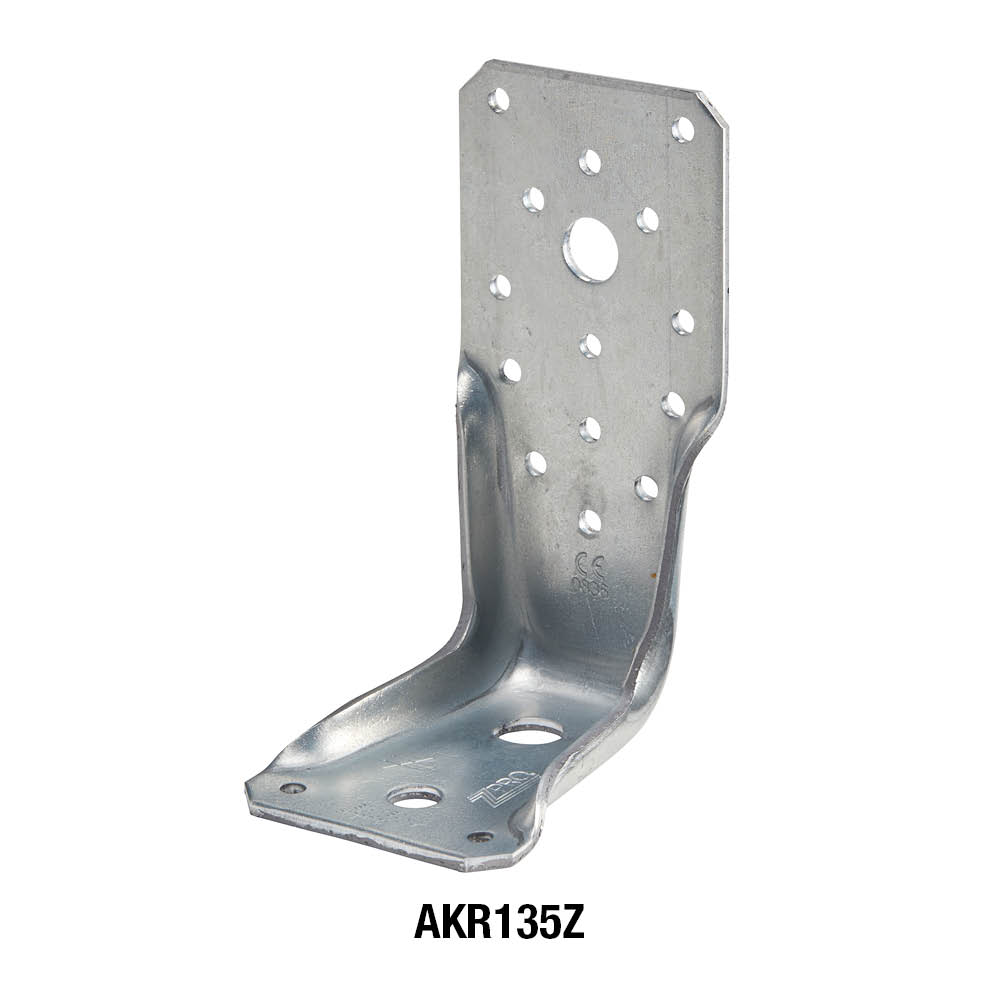

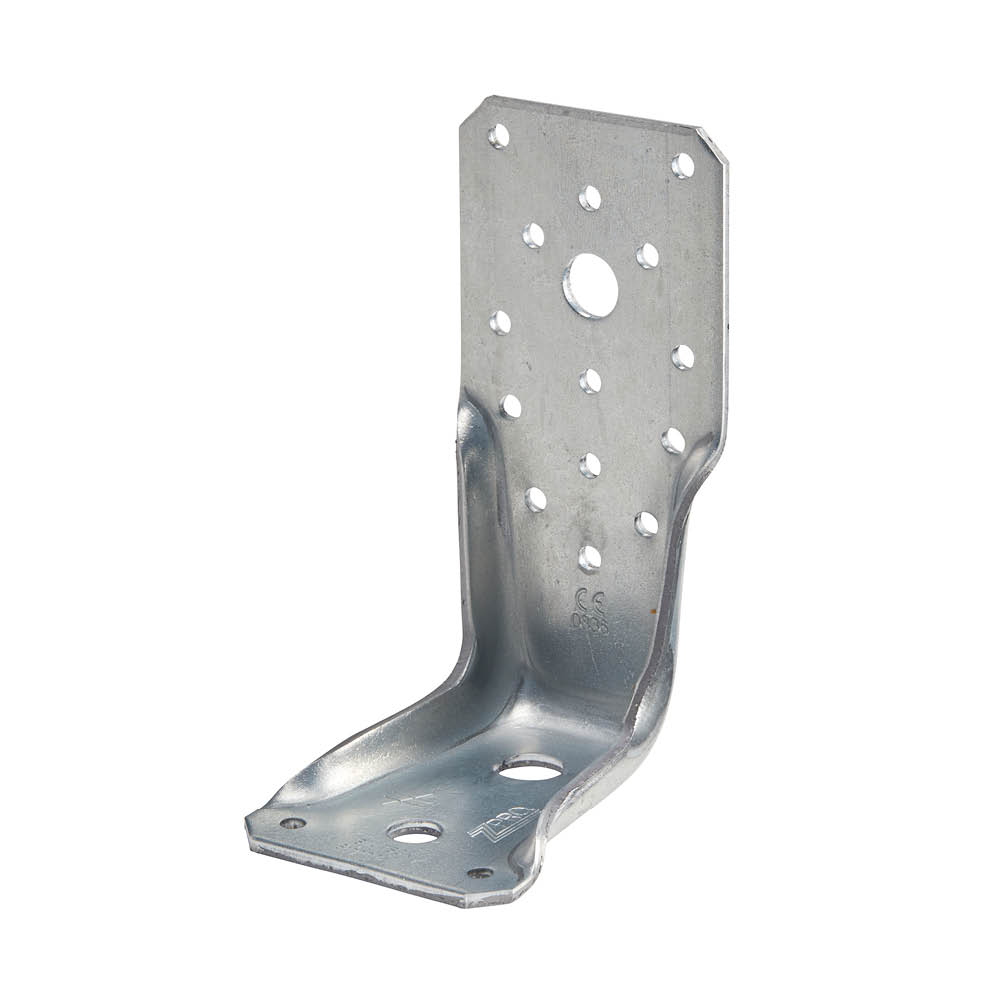

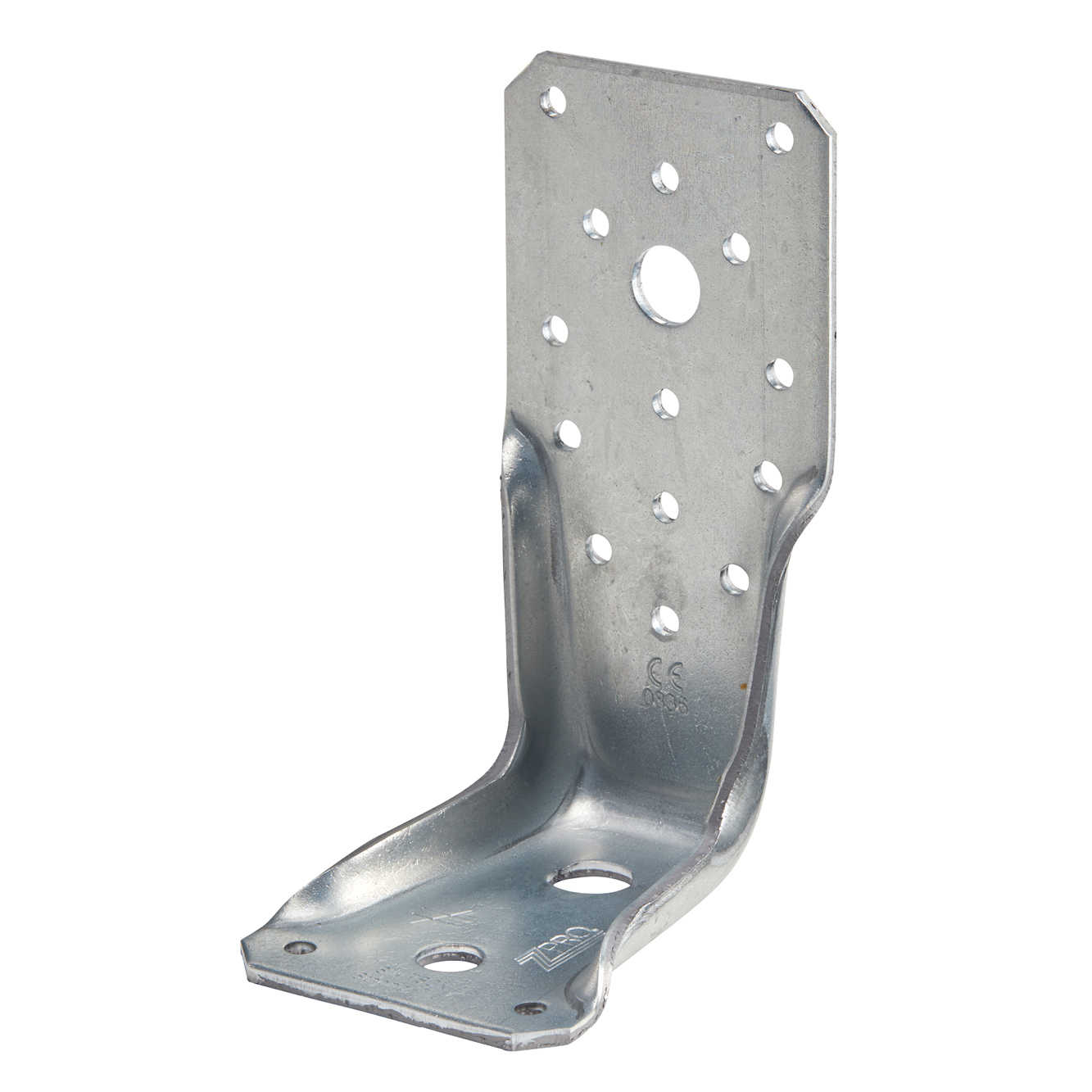

ZPRO Vinkelbeslag til betong
AKR er laget av flatstål i 3 mm tykkelse og utstyrt med kantribbeforsterkning, noe som øker beslagenes stivhet og styrke vesentlig.
ZPRO er et unikt korrosjonsbeskyttende belegg som gir tilsvarende korrosjonsbeskyttelse som ved ekstra varmforsinket stål med 55 μm sink - korrosjonsklasse C3 (EN ISO 12944)

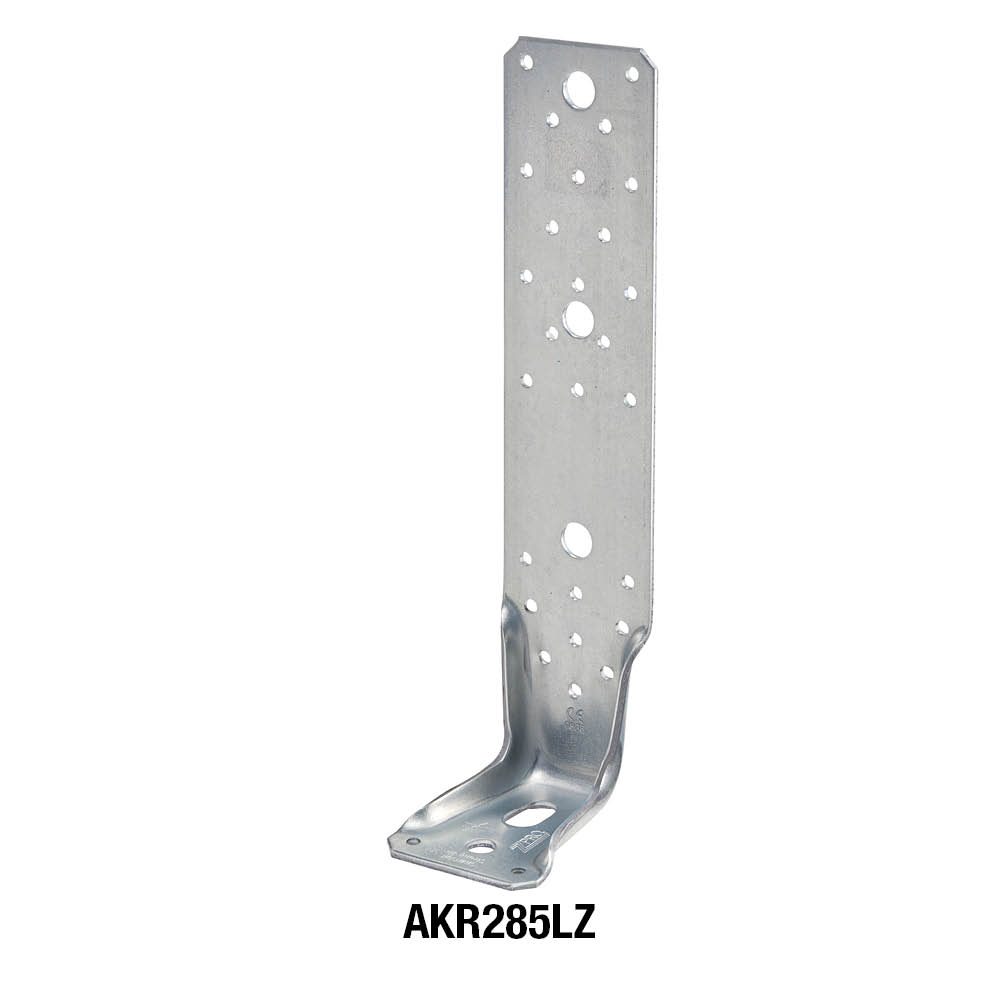

De er utstyrt med spikerhull i den ene fliken og bolthull i den andre. Vinkel AKR95LZ, AKR135LZ og AKR285LZ er utstyrt et langhull for bolt (L = langhull).
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + ZPRO - Korrosjonsbeskyttelse:
ZPRO coating - svarende til en sinklagstykkelse på typisk 55 μm
Fordeler
- ZPRO til utvendig bruk
- Sterkt forbindelsesmiddel mellom tre og betong
- Laster alle retninger av bjelker og søyler
- Hel- eller delvis utspikring
- En- eller tosidige forbindelser
Applikasjoner
Skjøter
- Tre-betong skjøter
Bruksområder
- AKR vinkelbeslag brukes til festing av trekonstruksjoner til betong, porebetong eller murverk. Beslagene er for eksempel godt egnet til innfesting av treskjelett ved fasadeisolering
Tekniske data
Dimensjoner
Art. nr. | NOBB nr. | Dimensjoner [mm] | Huller flik A | Huller flik B | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø13.5 | Ø5 | Ø11 | Ø13.5 | Ø13.5x25 | ||

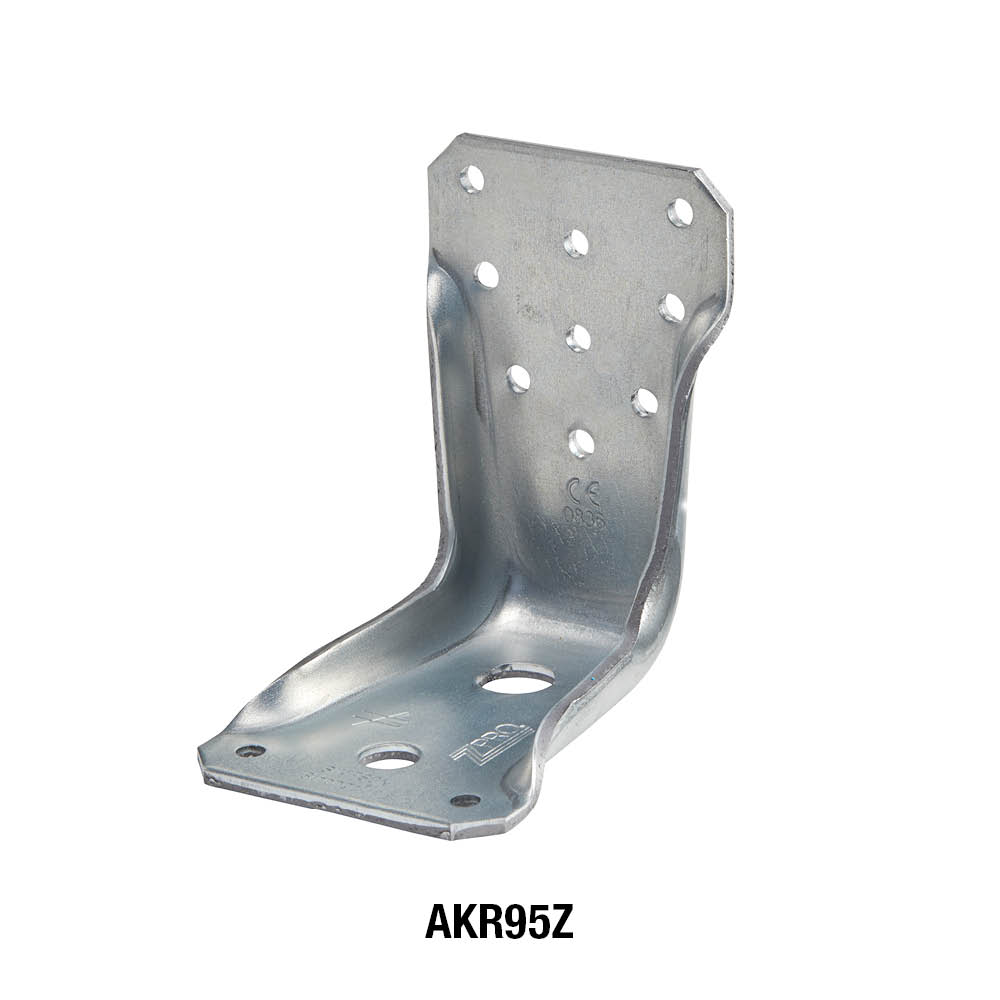

AKR95Z | 55360544 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | 1 | - |
AKR95LZ | 55360563 | 95 | 85 | 65 | 3 | 9 | - | 2 | 1 | - | 1 |
AKR135Z | 55360578 | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | 1 | - |
AKR135LZ | 55360616 | 135 | 85 | 65 | 3 | 14 | 1 | 2 | 1 | - | 1 |
AKR285Z | 55360620 | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | 1 | - |
AKR285LZ | 55360635 | 285 | 85 | 65 | 3 | 26 | 3 | 2 | 1 | - | 1 |
Nedenfor kan du se lastbæreevnene til spikermønstrene: full utspikring, delvis utspikring og søyleskjøter. Andre skjøtemuligheter kan ses i ETA-en.

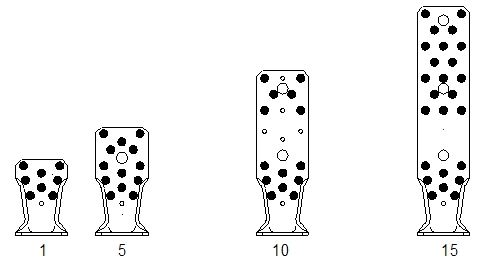

Karakteristisk bæreevne - Bjelke-betongsamling - Full utspikring
Art. nr. | Karakteristisk bæreevne - Bjelke-betongsamling - Full utspikring | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Utspikrings nr. | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||||||
Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
Antall | Type | Antall | Type |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 / 50 / 60 | ||
AKR95Z | 8 | CNA* | 1 | Ø12* | 1 | min (17.55 ; 25.04/kmod + 13.2) | min (22.64 ; 25.04/kmod + 17.6) | min (26.48 ; 25.04/kmod + 22) | 5 | 6.2 | 6.9 | 15.75 / kmod |
AKR95LZ | 8 | CNA* | 1 | Ø12** | 1 | min (13.31 ; 25.04/kmod + 8.92) | min (17.4 ; 25.04/kmod + 11.89) | min (20.89 ; 25.04/kmod + 14.87) | 4.4 | 5.6 | 6.4 | - |
AKR135Z | 13 | CNA* | 1 | Ø12** | 5 | min (31.78 ; 25.04/kmod + 8.69) | min (40.69 ; 25.4/kmod + 11.58) | min (46.92 ; 25.04/kmod + 14.48) | 8 | 10.1 | 11.2 | 15.75 / kmod |
AKR135LZ | 13 | CNA* | 1 | Ø12** | 5 | min (24.88 ; 25.04/kmod + 5.87) | min (32.34 ; 25.4/kmod + 7.83) | min (38.36 ; 25.04/kmod + 9.78) | 7.2 | 9.1 | 10.4 | - |
AKR285Z | 25 | CNA* | 1 | Ø12** | 15 | min (45.25 ; 25.04/kmod + 8.69) | min (58.98 ; 25.04/kmod + 11.58) | min (70.31 ; 25.04/kmod + 14.48) | 8.9 | 11.6 | 14.1 | 15.75 / kmod |
AKR285LZ | 25 | CNA* | 1 | Ø12** | 15 | min (32.96 ; 25.04/kmod + 5.87) | min (43.42 ; 25.04/kmod + 7.83) | min (52.87 ; 25.04/kmod + 9.78) | 6.6 | 8.7 | 10.7 | - |
* Bolter, for eksempel WA, BoAX II eller lignende. Disse skal dimensjoneres separat.
Faktor til beregning av bolter for forbindelser med 2 AKR | |||
Lastretning | kax | klat | |
F1 | bolt 1 og 2 | 0,5 | 0 |
F2/3 | bolt 1 og 2 | 0,2 | 0,5 |
F4/5 | bolt 1 a fra F1,d | 1 | 0 |
F4/5 | bolt 2 | 0,5 | 1 |
Den AKR hvor lasten F4/5 virker ind mod beslaget (bolt i på vist eksempel) skal checkes for:
Kontroll
Ved kombinerte laster skal følgende kontrolleres:

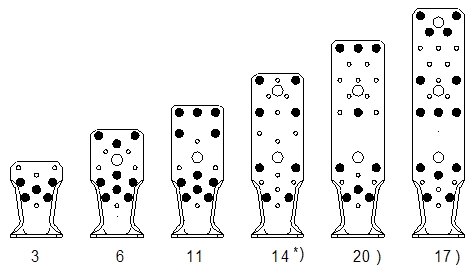

Karakteristisk bæreevne - Bjelke-betongsamling - Delvis utspikring
Art. nr. | Karakteristisk bæreevne - Bjelke-betongsamling - Delvis utspikring | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Utspikrings nr. | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||||||
Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
Antall | Type | Antall | Type |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 |
CNA 4.0x50 |
CNA 4.0x60 |
CNA 4.0x40 / 50 / 60 | ||
AKR95Z | 5 | CNA* | 1 | Ø12** | 3 | min (10.3 ; 25.04/kmod + 12.62) | min (13.34 ; 25.04/kmod + 16.82) | min (15.72 ; 25.04/kmod + 21.04) | 3.2 | 4 | 4.5 | 15.75 / kmod |
AKR95LZ | 5 | CNA* | 1 | Ø12** | 3 | min (7.7 ; 25.04/kmod + 8.52) | min (10.1 ; 25.04/kmod + 11.36) | min (12.18 ; 25.04/kmod + 14.22) | 2.9 | 3.6 | 4.1 | - |
AKR135Z | 9 | CNA* | 1 | Ø12** | 6 | min (21.19 ; 25.04/kmod + 8.69) | min (27.21 ; 25.04/kmod + 11.58) | min (31.54 ; 25.04/kmod + 11.58) | 5.9 | 7.5 | 8.4 | 15.75 / kmod |
AKR135LZ | 9 | CNA* | 1 | Ø12** | 6 | min (16.39 ; 25.04/kmod + 5.87) | min (21.35 ; 25.04/kmod + 7.83) | min (25.45 ; 25.04/kmod + 9.78) | 5.2 | 6.6 | 7.6 | - |
AKR285Z | 14 | CNA* | 1 | Ø12** | 17 | min (27.93 ; (25.04/kmod + 3.93) | min (36.23 ; 25.04/kmod + 5.24) | min (42.8 ; 25.04/kmod + 6.55) | 5.5 | 7.3 | 8.8 | 15.75 / kmod |
AKR285LZ | 14 | CNA* | 1 | Ø12** | 17 | min (20.71 ; (25.04/kmod + 2.66) | min (27.2 ; 25.04/kmod + 3.54) | min (32.91 ; 25.04/kmod + 4.43) | 4.1 | 5.5 | 6.7 | - |
* Bolter, for eksempel WA, BoAX II eller lignende. Disse skal dimensjoneres separat.

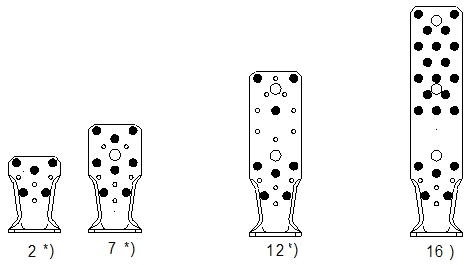

Karakteristisk bæreevne - Søyle-betongsamling
Art. nr. | Karakteristisk bæreevne - Søyle-betongsamling | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Utspikrings nr. | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||||||
Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||||||
Antall | Type | Antall | Type | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x40/50/60 | ||
AKR95Z | 5 | CNA* | 1 | Ø12** | 2 | min (11.5 ; 25.04/kmod + 5.97) | min (14.78 ; 25.04/kmod + 7.97) | min (17.19 ; 25.04/kmod + 9.96) | 3.5 | 4.4 | 5 | 15.75 / kmod |
AKR95LZ | 5 | CNA* | 1 | Ø12** | 2 | min (8.83 ; 25.04/kmod + 4.04) | min (11.52 ; 25.04/kmod + 5.38) | min (13.76 ; 25.04/kmod + 6.73) | 3.1 | 3.9 | 4.5 | - |
AKR135Z | 8 | CNA* | 1 | Ø12** | 7 | min (20.49 ; 25.04/kmod + 3.93) | min (26.13 ; 25.04/kmod + 5.24) | min (29.94 ; 25.04/kmod + 6.55) | 5.6 | 7 | 7.9 | 15.75 / kmod |
AKR135LZ | 8 | CNA* | 1 | Ø12** | 7 | min (16.31 ; 25.04/kmod + 2.66) | min (21.13 ; 25.04/kmod + 3.54) | min (24.91 ; 25.04/kmod + 4.43) | 4.9 | 6.2 | 7.1 | - |
AKR285Z | 22 | CNA* | 1 | Ø12** | 16 | min (41.66 ; 25.04/kmod + 3.93) | min (54.19 ; 25.04/kmod + 5.24) | min (64.34 ; 25.04/kmod + 6.55) | 5.8 | 7.6 | 9.3 | 15.75 / kmod |
AKR285LZ | 22 | CNA* | 1 | Ø12** | 16 | min (30.58 ; 25.04/kmod + 2.66) | min (40.23 ; 25.04/kmod + 3.54) | min (48.85 ; 25.04/kmod + 4.43) | 4.2 | 5.6 | 6.9 | - |
* Bolter, f.eks. WA, BoAX II eller lignende, disse skal dimensjoneres separat.

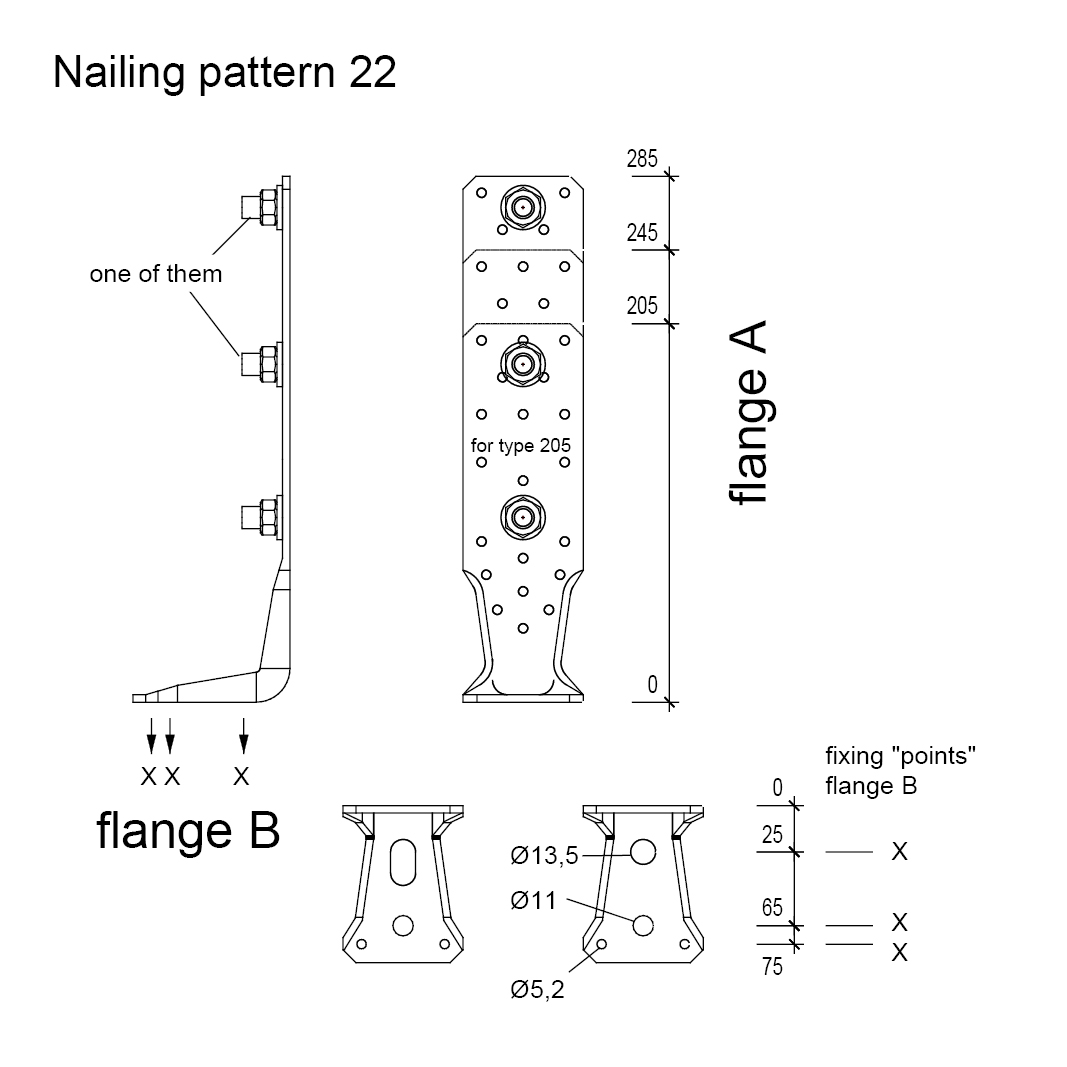

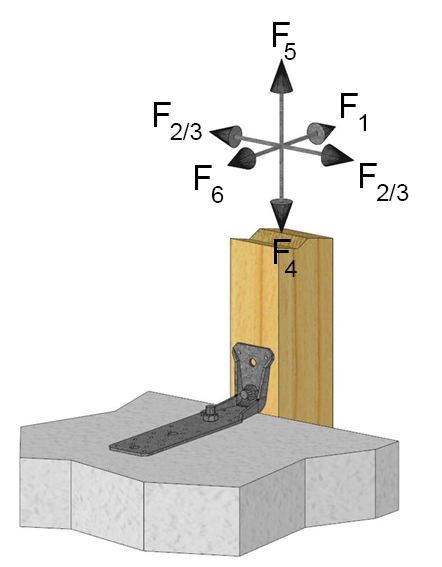

Karakteristisk bæreevne - Tre til betong - 1 vinkelbeslag
Art. nr. | Karakteristisk bæreevne - Tre til betong - 1 vinkelbeslag | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Utspikrings nr. | Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN] | ||||||||
Flik A | Flik B | R1,k | R2.k = R3.k | R4,k | R5,k | R6,k | ||||
Antall | Type | Antall | Type | |||||||
AKR285LZ | 2 | Ø12 | 1 | Ø10 | 22 | 6.1 | 0.4 | 5.4 | 0.6 | 1,4/kmod |
Montering
Montering
Festemidler
- Til innfesting i tre brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
- Til innfesting på betong brukes en M12 bolt
