AE
Vinkelbeslag

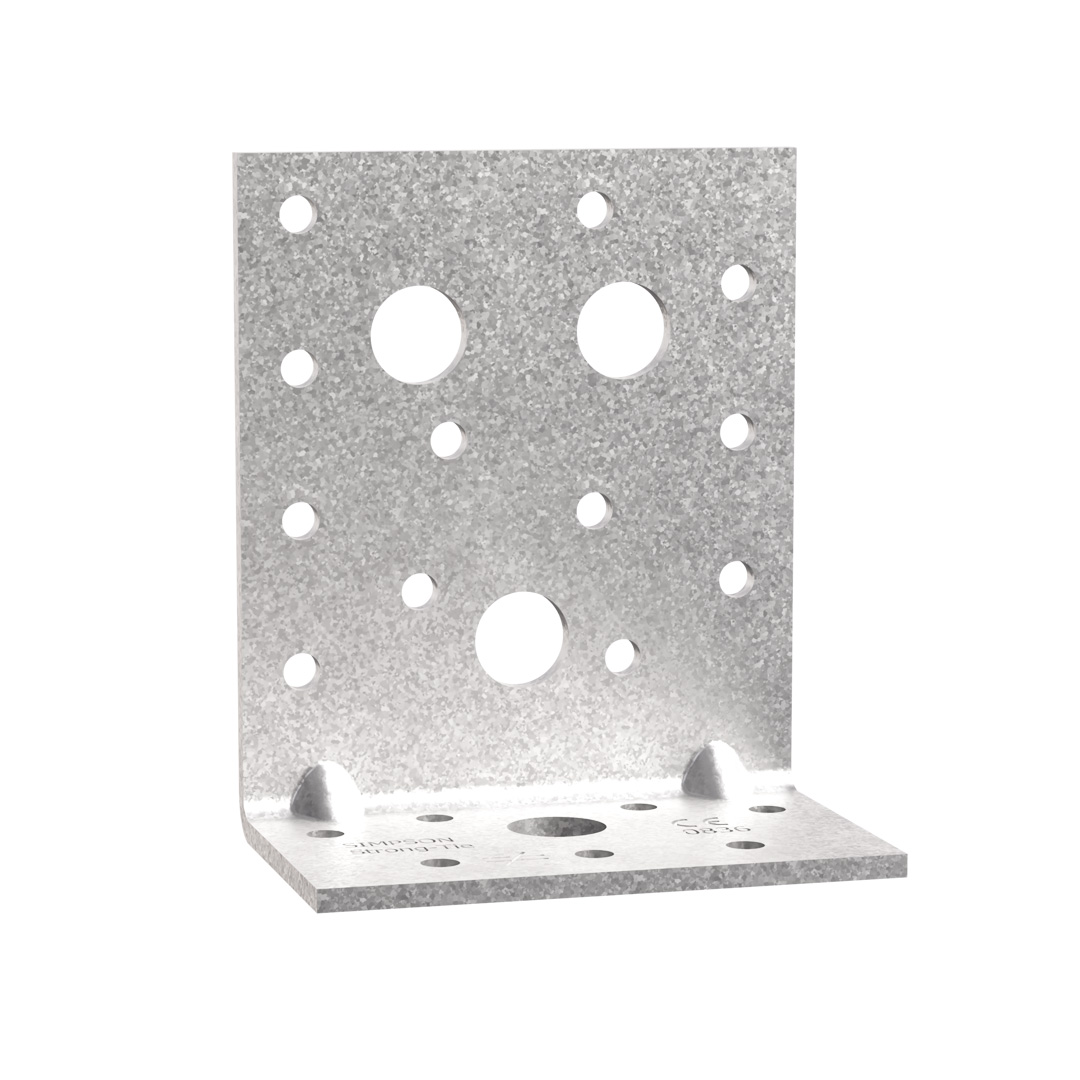

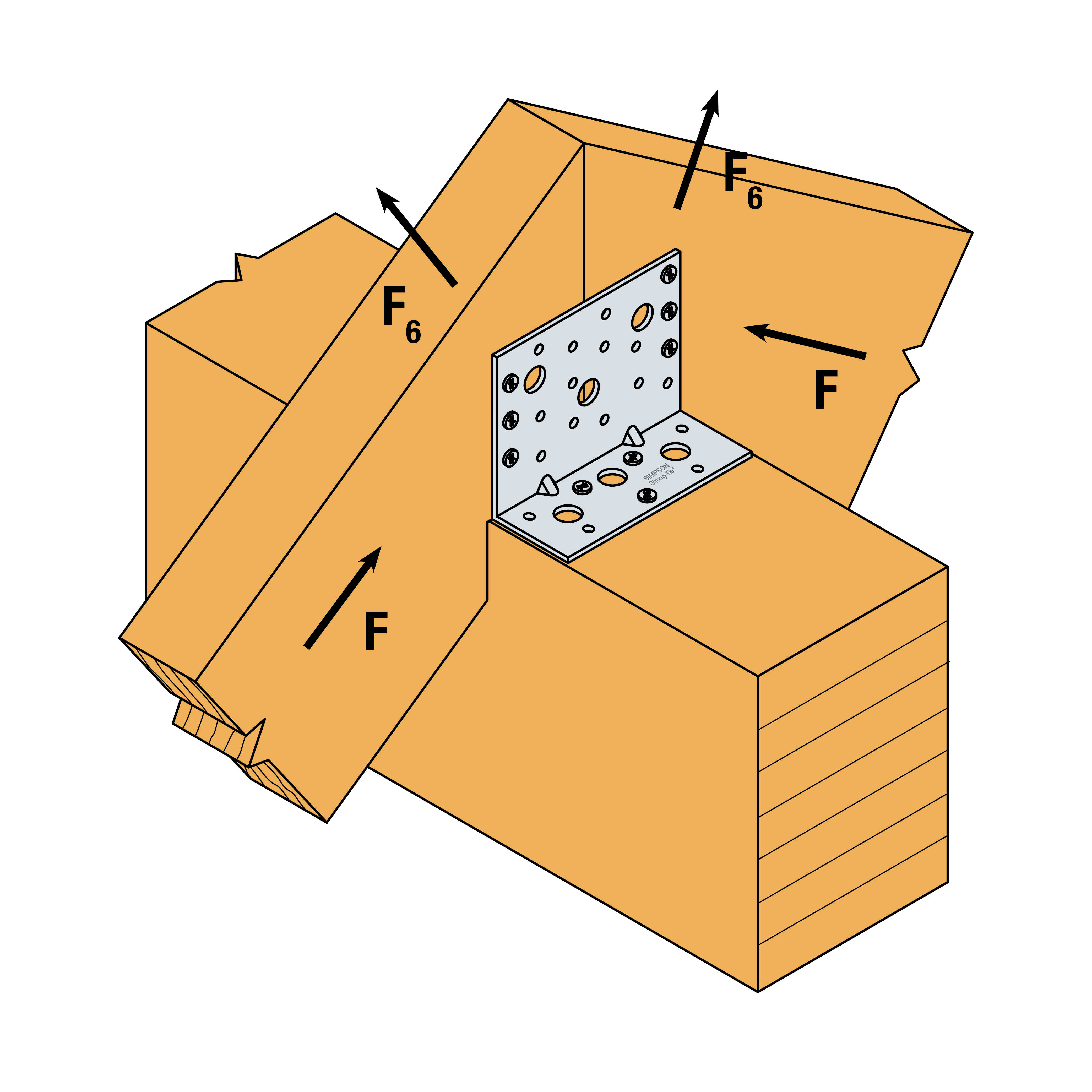

AE vinkelbeslag brukes til bjelke-bjelke skjøter eller skjøter på betong i bærende konstruksjoner. AE116 kan brukes til skjøting av taksperrer mot mønedrager.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Art. nr. | NOBB nr. | Dimensjoner [mm] | Huller flik A | Flik B | Box Quantity | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |||

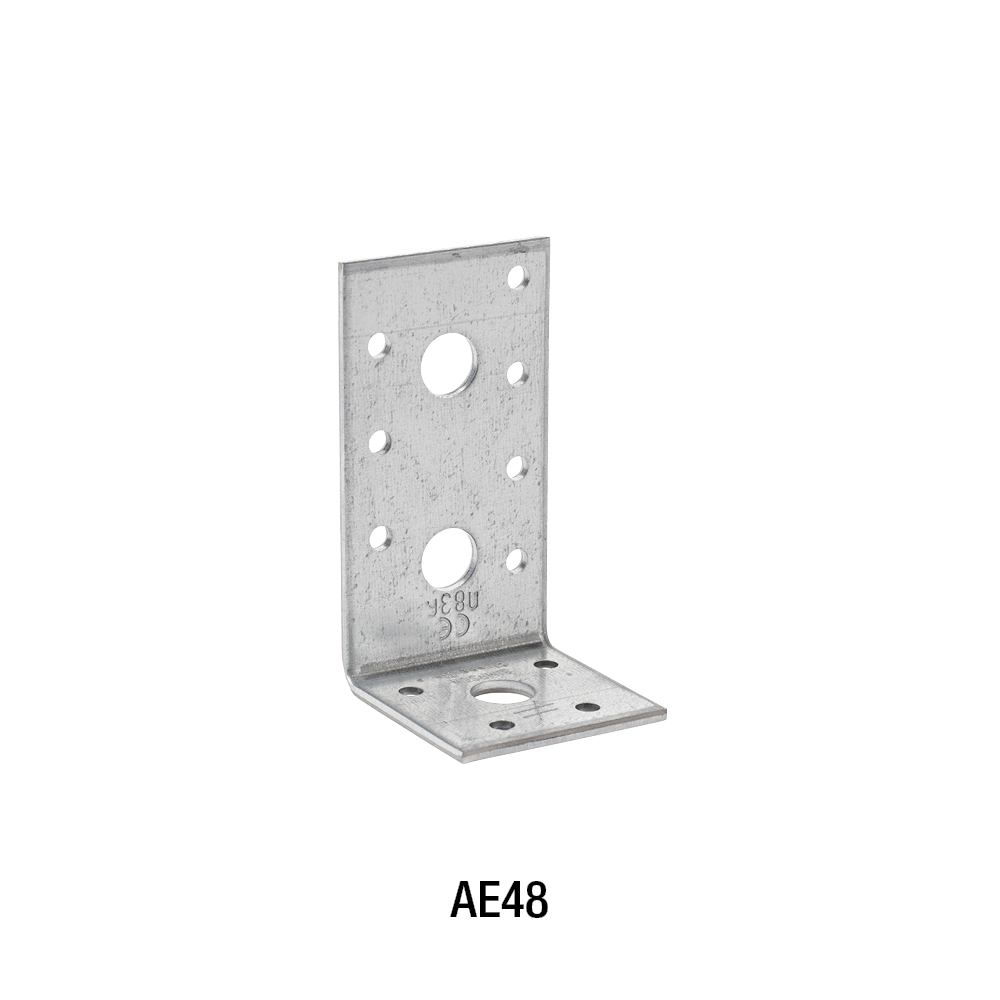

| AE48 | 21220751 | 90 | 48 | 48 | 3 | 7 | 2 | 4 | 1 | 100 |

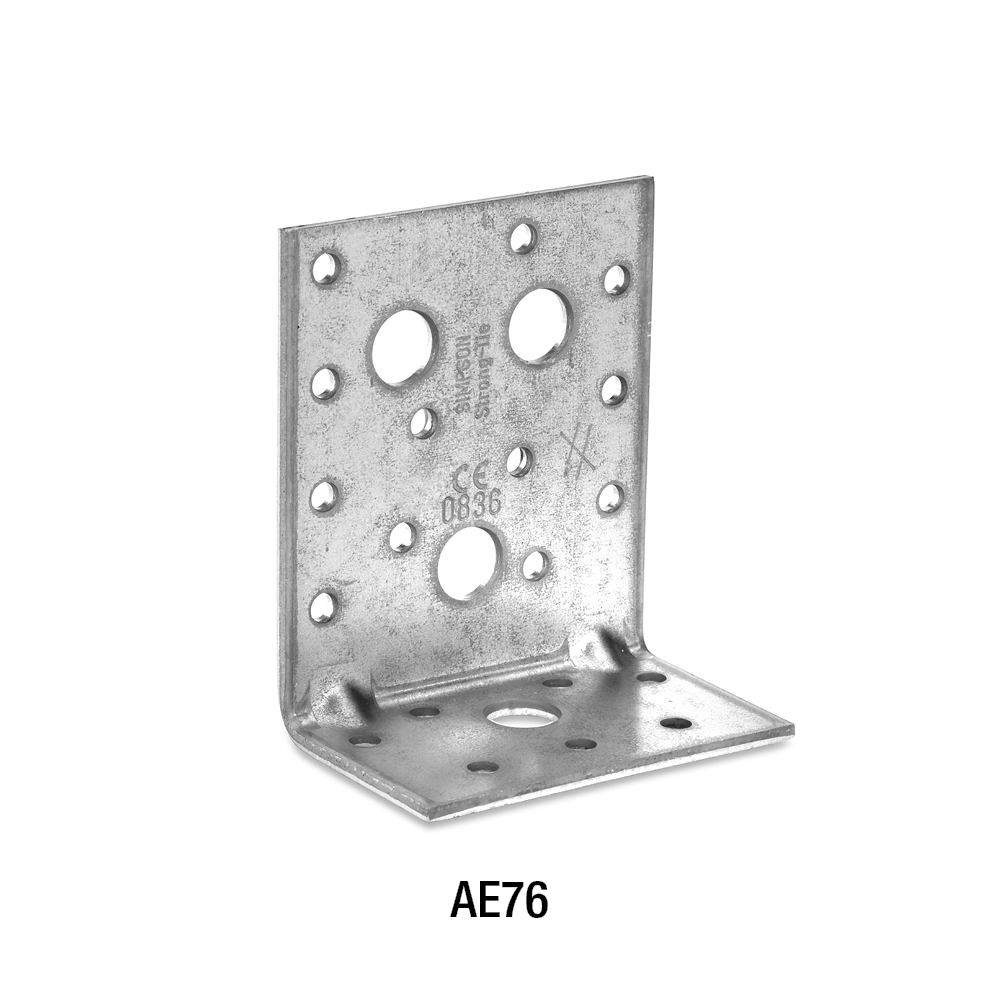

| AE76 | 21594528 | 90 | 48 | 76 | 3 | 12 | 3 | 7 | 1 | 100 |
| AE116 | 21594536 | 90 | 48 | 116 | 3 | 18 | 3 | 7 | 3 | 50 |

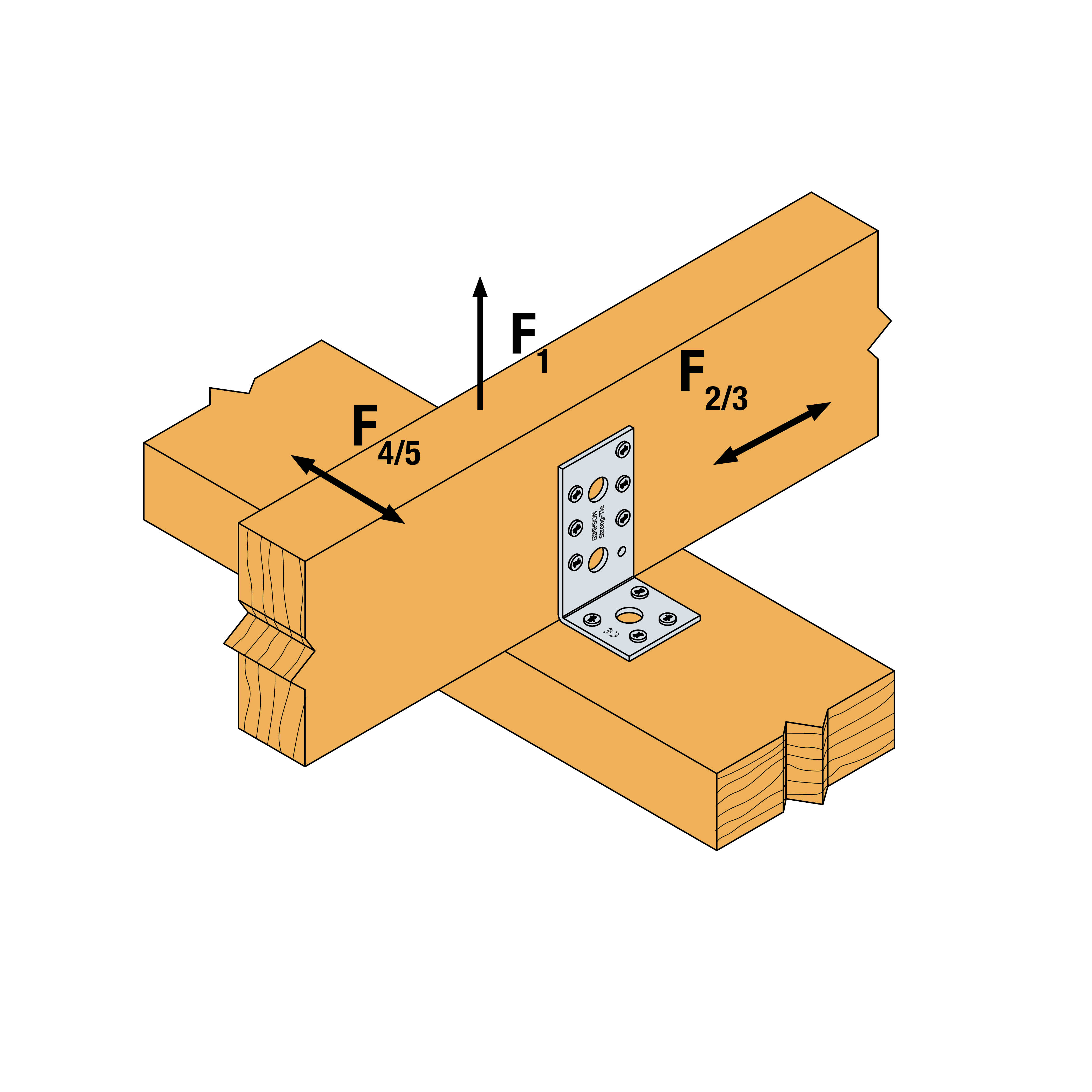

Karakteristisk bæreevne - Bjelke-bjelkesamling - Maks utspikring
| Art. nr. | Karakteristisk bæreevne - Tre-Tresamling - Maks utspikring | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||||||
| Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
| Antall | Antall | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| AE48 | 6 | 4 | 2.5 | 2.9 | 4.9 | 3.5 | 4 | 6 | 1.1/kmod^0.25 | 1.3/kmod^0.25 | 2.0/kmod^0.25 |
| AE76 | 9 | 7 | 5.1 | 5.8 | 9.8 | 10.4 | 11.6 | 15.6 | 2.5/kmod^0.25 | 2.9/kmod^0.25 | 4.2/kmod^0.25 |
| AE116 | 12 | 7 | 5.1 | 5.8 | 9.8 | 14.7 | 16.6 | 23.2 | 2.8/kmod^0.25 | 3.2/kmod^0.25 | 4.7/kmod^0.25 |
1) R4/5 er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm.
kmod er modifikasjonsfaktoren for den lastgruppen som den søkte bæreevnen tilhører.
Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av tabellverdien.
Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring
| Art. nr. | Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||||||
| Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||
| Antall | Antall | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4,0x35 | CNA4,0x40 | CNA4,0x60 | |
| AE48 | 4 | 4 | 2.5 | 2.9 | 4.9 | 3.4 | 3.9 | 5.4 | 1.1/kmod^0.25 | 1.3/kmod^0.25 | 2.0/kmod^0.25 |
| AE76 | 7 | 7 | 5.1 | 5.8 | 9.8 | 8.2 | 9.5 | 13.1 | 2.5/kmod^0.25 | 2.9/kmod^0.25 | 4.2/kmod^0.25 |
| AE116 | 8 | 7 | 5.1 | 5.8 | 9.8 | 11.9 | 13.8 | 19.4 | 2.8/kmod^0.25 | 3.2/kmod^0.25 | 4.7/kmod^0.25 |
1) R4/5 er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm.
kmod er modifikasjonsfaktoren for den lastgruppen som den søkte bæreevnen tilhører.
Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av tabellverdien.

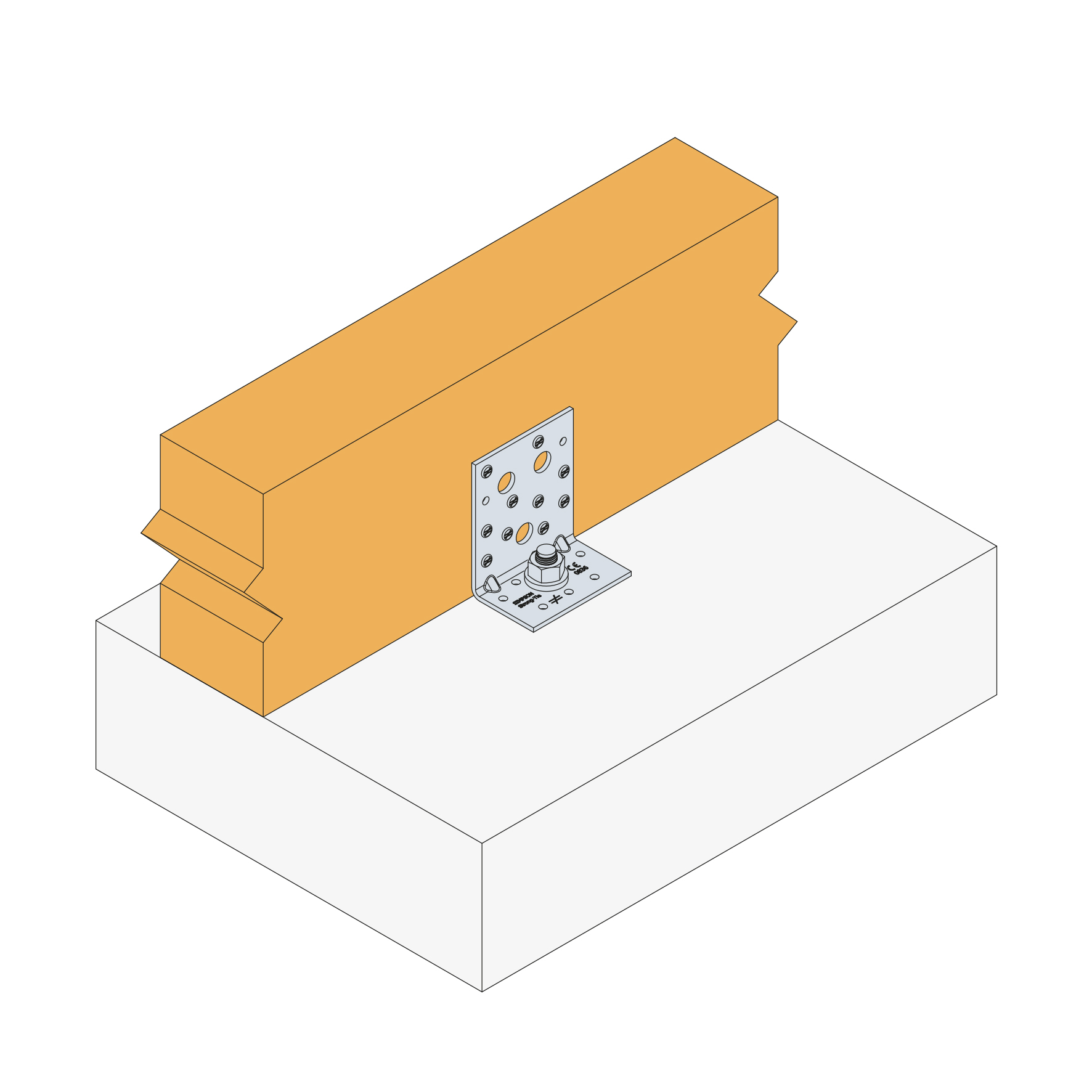

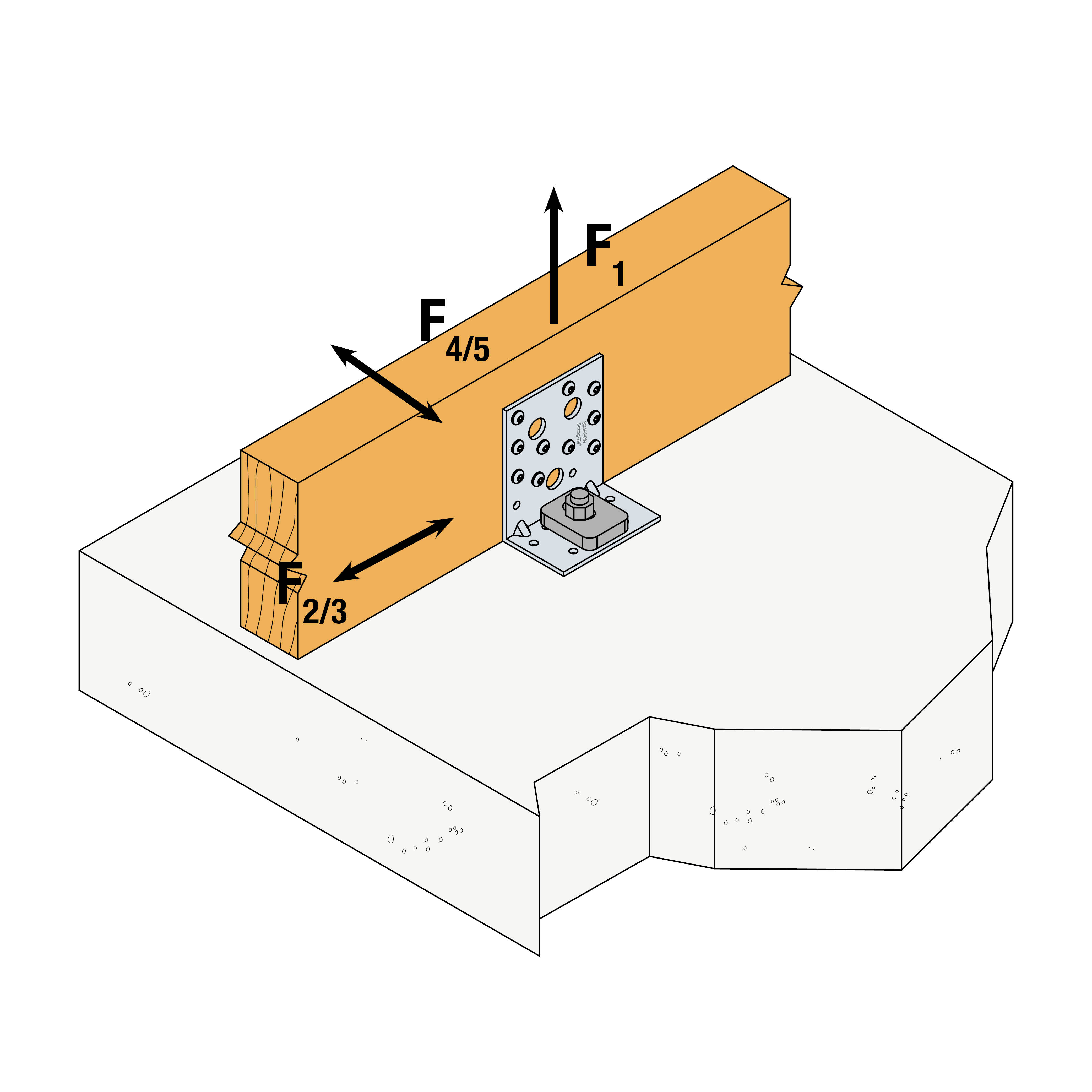

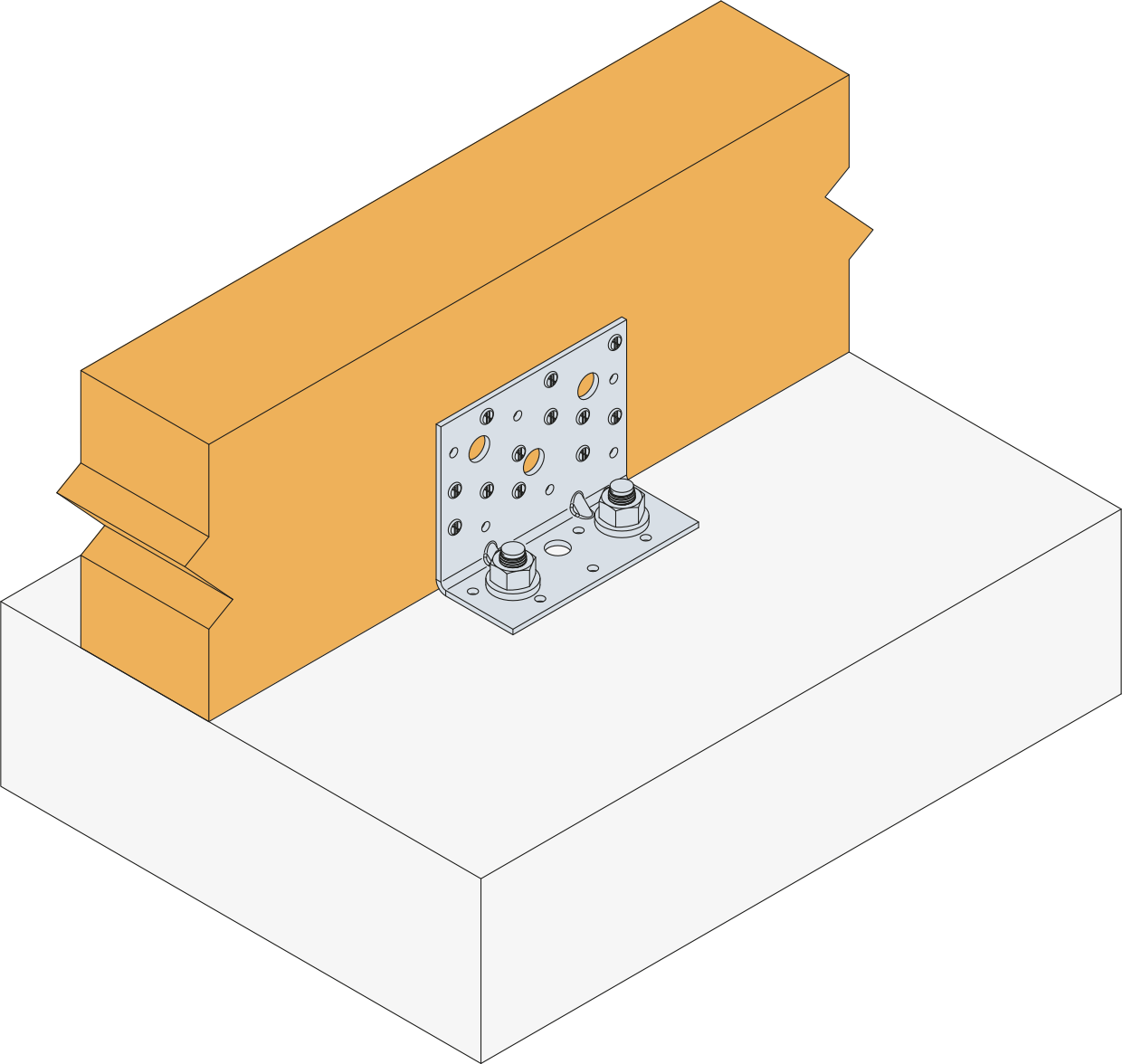

Karakteristisk bæreevne - Bjelke-betongsamling
| Art. nr. | Karakteristisk bæreevne - Bjelke-betongsamling | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||||||||
| Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5,k | |||||||||
| Antall | Type | Antall | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4,0x35 | CNA4,0x40 | CNA4,0x60 | |
| AE48 | 6 | CNA* | 1 | M12 | min: 12.3 ; 12.6/kmod | min: 14.9 ; 12.6/kmod | 12.6/kmod | 1.9 | 2.1 | 3.5 | - | min: 5.2 ; 4.2/kmod^0.7 | 4.2/kmod^0.7 |
| AE76 | 9 | CNA* | 1 | M12 | min: 18.7 ; 16.8/kmod | min: 22.7 ; 16.8/kmod | 16.8/kmod | 6.7 | 7.5 | 11.2 | - | min: 8.5 ; 6.1/kmod | 6.1 / kmod |
| AE116 | 12 | CNA* | 2 | M12 | 20.7 | 25.1 | min: 38.1 ; 28.1/kmod | 23 | 25.8 | 27.7 | - | 9,1 / kmod^0.2 | min: 14 ; 10/kmod |
1) R4/5 er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm.
kmod er modifikasjonsfaktoren for den lastgruppen som den søkte bæreevnen tilhører. Boltens karakteristiske forankringsstyrke skal være minst 15,3 kN for både uttrekk og forskyvningskraft. Hvis en eller begge av boltens bæreevner er mindre, skal bæreevneverdien for skjøten reduseres proporsjonalt.
Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av tabellverdien.
Karakteristisk bæreevne - CLT bjelke/CLT bjelke - 2 vinkelbeslag - Ø12 beslagskruer
| Art. nr. | Karakteristisk bæreevne - CLT bjelke/CLT bjelke - 2 vinkelbeslag - Ø12 beslagskruer | |||||
|---|---|---|---|---|---|---|
| Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | |||||
| Flik A | Flik B | R1.k | R2.k = R3.k | |||
| Antall | Type | Antall | Type | SSH12x80 | SSH12x80 | |
| AE48 | - | - | - | - | - | - |
| AE116 | 3 | SSH | 3 | SSH | 33 | 29.5 |
Montering
Montering
