Bygningsbeslag
Trekkankere & CLT beslag
MTLD

Løfteanordning for massivt treverk

Løfteøye til massivtre som gir en rask og effektiv montering av treelementer og limtrebjelker. Løfteøyet monteres med en skrue i treet, noe som sparer tid under monterings prosessen. Demonteringen er også meget enkel. Øyet kan benyttes mange ganger. Det medfølger et eget verktøy for kontroll av slitasjen.

Teknisk dataark
CE-merket
Elgalvanisert stål 12 µm

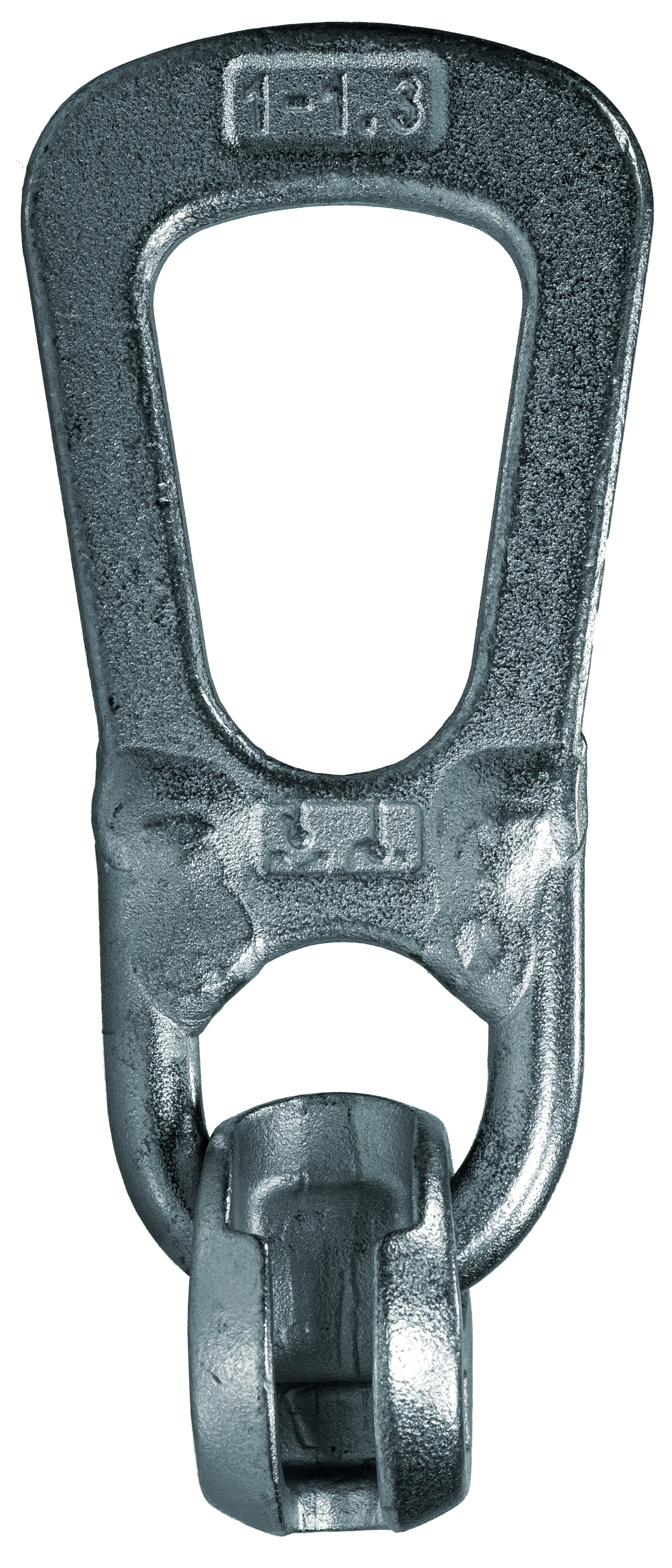

C_MTLD_ProdPho_Pho_Prod_LightLiftingDevice-MassTimber_C0

Produktinformasjon

Bilder

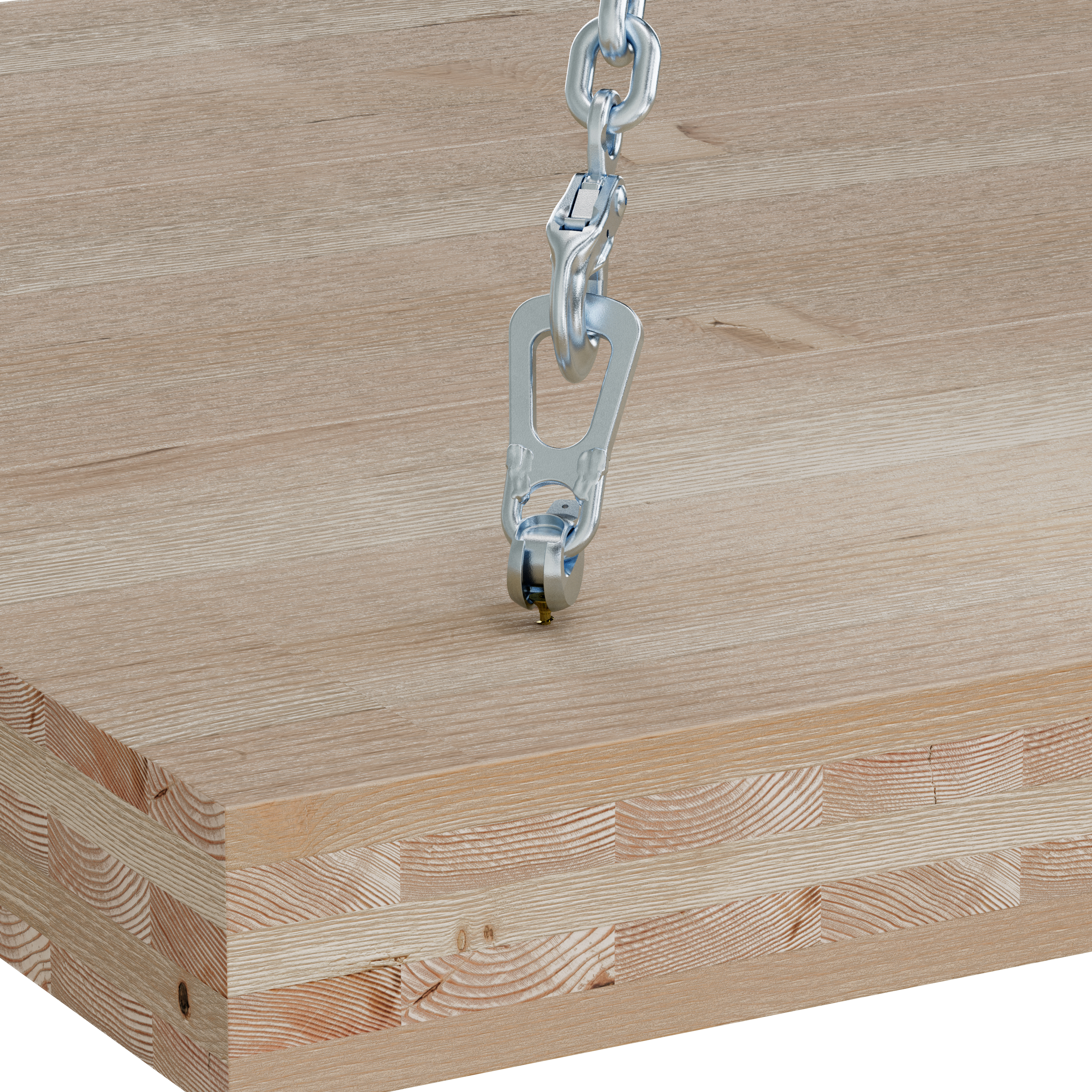

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging-Detail_C0

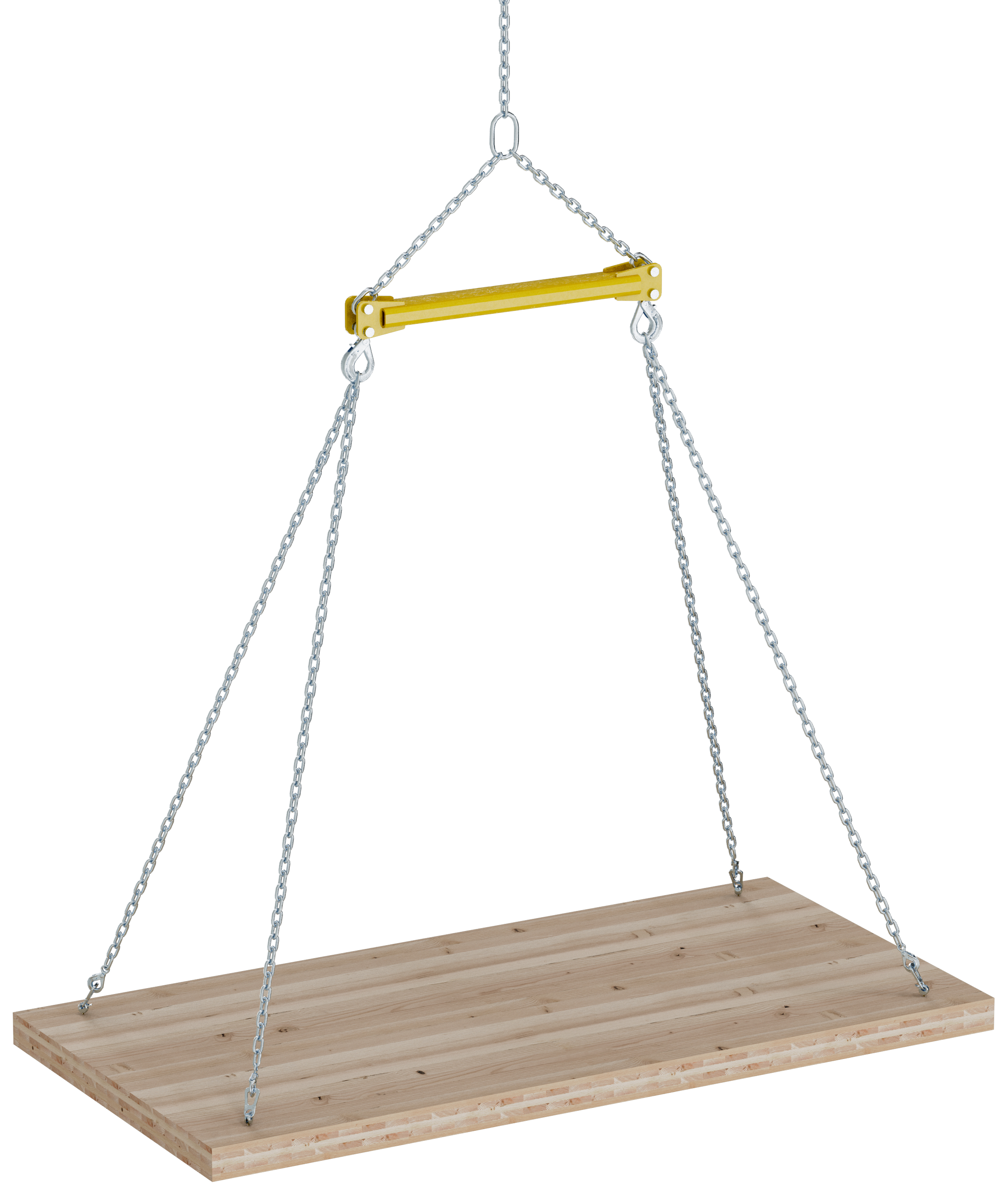

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging_C0

Egenskaper

Materialer

  • Stål
  • Sinkbelagt

Applikasjoner

Fordeler

  • Rask montering og demontering
  • Festes med én skrue
  • Belastningsklassifisert med flere skruevalg
  • Skrue monteres med eller uten freset lomme
  • I samsvar med direktiv 2006/42/EF om maskiner

Montering

  • Se Lifting Device Design Guide TEB-C-LIFTING-EU for advarsler, monteringsinstruksjoner og informasjon om riggdesign, belastninger, kapasiteter og vedlikehold av MTLD.

  • Ikke bruk MTLD før du har lest alle advarsler, ansvarsfraskrivelser, instruksjoner og informasjon på denne siden og i tekniske bulletiner TEB-C-LIFTING-EU og MANUAL-EU-MTLD.

  • En kvalifisert konstruksjonsingeniør må spesifisere skruer (SSH eller skruer med full gjenger og senket hode med diameter 12 mm). Skruene kan monteres med boremotorer i samsvar med MANUAL-EU-MTLD.

Tekniske data

Dimensjoner

C_MTLD_ProdIll_Ill_Prod_FR_CY

Dimensjoner

Art. nr. Produkt dimensjon [mm] [mm] Vekt [kg] [kg]
A B C Innhold
MTLD-R2E78158532 lifting devices, 1 gauge0.93

Produktets tillatte kapasitet – Installasjon uten freset lomme

Art. nr. Løftekapasitet – Vinkelrett skrue – 1 skrue
Tillatt strekkbelastning [F] [kg]
θ = 90° θ = 60°
SSH12.0X100 SSH12.0X160 ESCRFTC12,0X260 SSH12.0X100 SSH12.0X160 ESCRFTC12,0X260
MTLD-R2E2825611126244486975

Andre lengder er mulige, skruens kapasitet må kontrolleres av en profesjonell designer.

Produktets tillatte kapasitet – Installasjon med freset lomme

Art. nr. Løftekapasitet – Vinkelrett skrue med freset lomme – 1 skrue
Tillatt strekkbelastning [F] [kg] [F] [kg]
60° ≤ θ ≤ 90°
SSH12X100 SSH12.0X160 ESCRFTC12,0X260
MTLD-R2E2825611126

Andre lengder er mulige, skruens kapasitet må kontrolleres av en profesjonell designer.

Montering

Technical Notes

Autres

guide-eu-mtld-1.pdf (2.34 MB)
