EL
Endetrebeslag
Endetrebeslagene EL er laget av strengpresset aluminium i 10 mm tykkelse med Ø5,4 mm undersenkede hull, dels til vinkelrett innskruing og dels til innskruing under 45º.
Typebetegnelsen angir bredden på beslaget. Høyden er 120 mm for alle typer.
Endetrebeslag EL brukes til både tre-tre skjøter og til tre-betong skjøter.

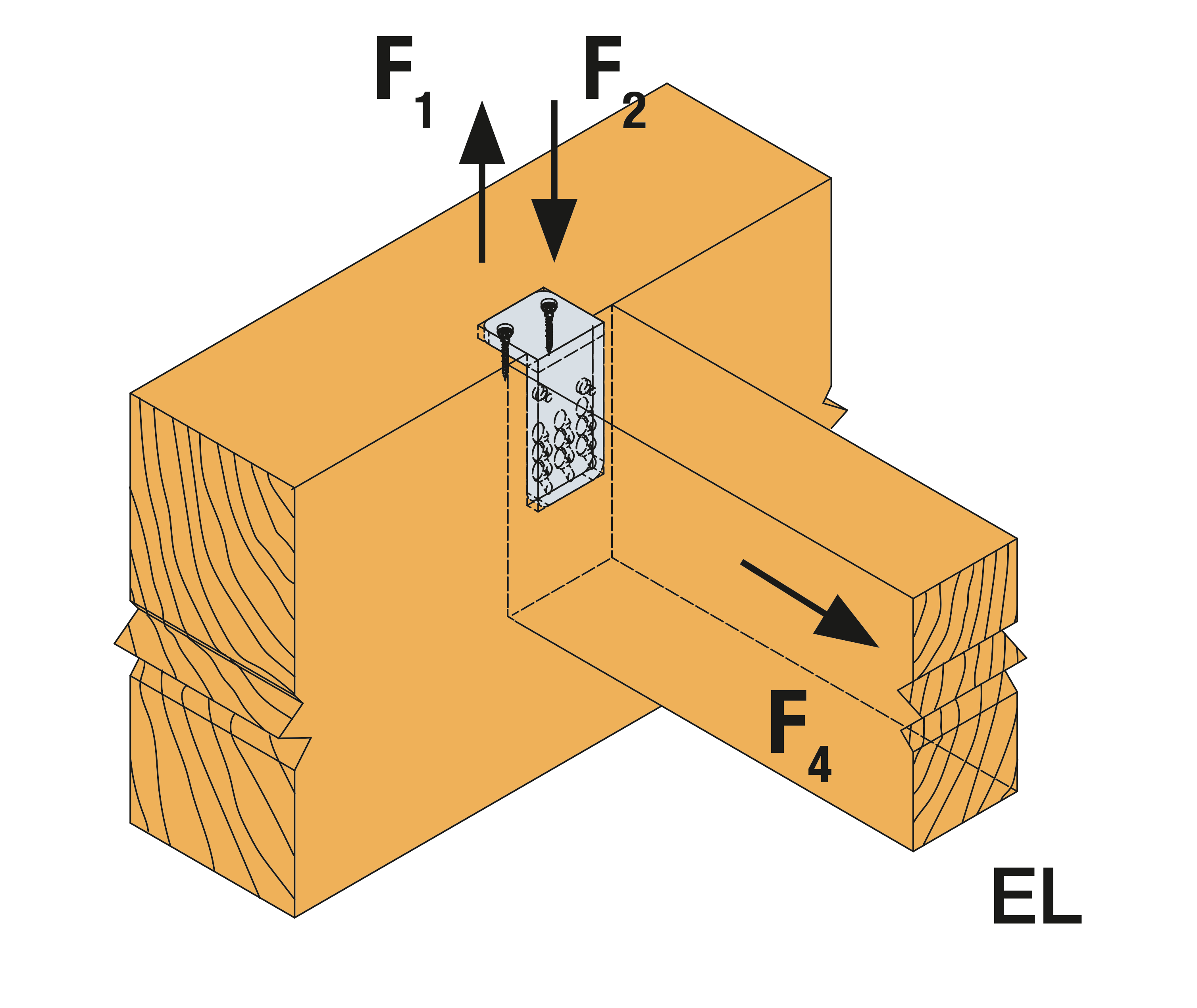

Det kan lages skjøter med en vinkel (α) på opp til 90°. Ved skrå tilkobling må den vannrette vinkelen (β) være fra 15° til 165°.

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Brandmodstandsdygtig 30 min
Produktinformasjon
Egenskaper
Materiale
- Materiale:
Aluminium EN AW-6082 T6, i henhold til EN 755 - Korrosjonsbeskyttelse:
Eloksert
Fordeler
- Brukes når beslag og forbindelsesmidler ønskes skjult
- EL endetrebeslag fås i fem forskjellige størrelser
- Brannhemmende inntil 30 minutter. For ytterligere detaljer kontakt teknisk avdeling
Applikasjoner
Skjøter
- Tre på tre
- Tre på stål
- Tre på betong
Bruksområder
- Brukes i skjøter til stål og betong
Tekniske data
Dimensjoner
| Referanse | beslag dimensjoner | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| annet | tre size[mm] | produktdimensjoner[mm] | Header hull[mm] | bjelke hull[mm] | ||||||
| NOB nr. | vekt[kg] | bredde | høyde[mm] | A[mm] | B[mm] | C[mm] | t1[mm] | rund | rund | |
| Min[mm] | Min[mm] | Ø5.4 | Ø5.4 | |||||||
| EL30-B | 24176174 | 0.12 | 30 | 160 | 120 | 55 | 30 | 10 | 1 | 3 |
| EL40-B | 24895674 | 0.16 | 50 | 160 | 120 | 55 | 40 | 10 | 1 | 6 |
| EL60-B | 24942849 | 0.24 | 70 | 160 | 120 | 55 | 60 | 10 | 2 | 9 |
| EL80-B | 24942864 | 0.32 | 90 | 160 | 120 | 55 | 80 | 10 | 3 | 12 |
| EL100-B | 24942880 | 0.41 | 110 | 160 | 120 | 55 | 100 | 10 | 4 | 15 |
HB: hovedbjelken; SB: sekundærbjelken
Karakteristisk bæreevne
| Referanse | Hanger kapasitet | |||||
|---|---|---|---|---|---|---|
| produkt Capacities[kN] | ||||||
| antall of Fasteners | produkt characteristic capacities - tre C24[kN] | |||||
| Header | bjelke | R1,k (2) | ||||
| antall | type | antall | TTUFS5,0x70 | TTUFS5,0x100 | CSFT5,0x70 | |
| EL30-B | 1.0 | 5.0xl | 3.0 | 4.6 | 6.8 | 7.6 |
| EL40-B | 1.0 | 5.0xl | 6.0 | 8.5 | 9.9 | 9.9 |
| EL60-B | 2.0 | 5.0xl | 9.0 | 12.3 | 13.6 | 13.6 |
| EL80-B | 3.0 | 5.0xl | 12.0 | 15.9 | 17 | 17 |
| EL100-B | 4.0 | 5.0xl | 15.0 | 19.4 | 20.4 | 20.4 |
HB: hovedbjelken; SB: sekundærbjelken
For R2,k gælder:
Hvor F1,d = regningsmæssige kraft
Påvisning:
Montering
Sertifiseringer
Ytelseserklæring (DoP)
