ELS
Endetrebeslag
Endetrebeslagene EL-S er laget av strengpresset aluminium i 10 mm tykkelse med Ø5,4 mm undersenkede hull, dels til vinkelrett innskruing og dels til innskruing under 45º.
Typebetegnelsen angir bredden på beslaget. Høyden er 120 mm for alle typer.
Det kan lages skjøter med en vinkel (α) på opp til 90°. Ved skrå tilkobling må den vannrette vinkelen (β) være fra 15° til 165°.

CE-merket

Avtalegrunnlag

Aluminium

Anvendelsesklasse 2

Brandmodstandsdygtig 30 min
Produktinformasjon
Egenskaper
Materiale
- Materiale:
Aluminium EN AW-6082 T6, i henhold til EN 755 - Korrosjonsbeskyttelse:
Eloksert
Fordeler
- Brukes når beslag og forbindelsesmidler ønskes skjult
- ELS endetrebeslag fås i fem forskjellige størrelser
- Brannhemmende inntil 30 minutter. For ytterligere detaljer kontakt teknisk avdeling
Applikasjoner
Skjøter
- Tre på tre
Bruksområder

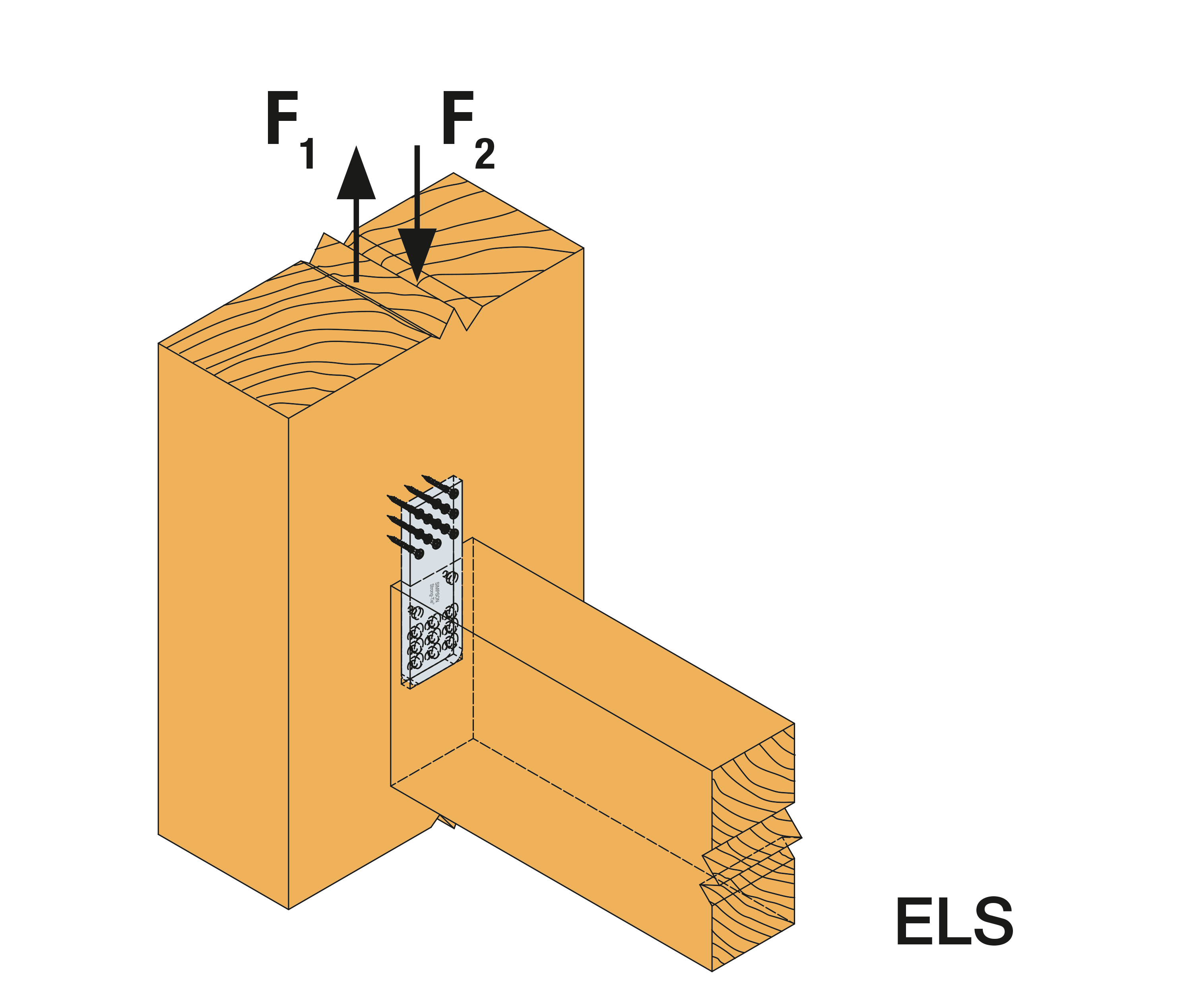

- Brukes til skjulte skjøter til tre mellom hovebjelke og vekselbjelke, eller mellom søyle og vekselbjelke
Tekniske data
Dimensjoner
| Referanse | beslag dimensjoner | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| annet | tre size[mm] | produktdimensjoner[mm] | Header hull[mm] | bjelke hull[mm] | ||||||
| NOB nr. | antall per eske | vekt[kg] | bredde | høyde[mm] | A[mm] | B[mm] | t1[mm] | rund | rund | |
| Min[mm] | Min[mm] | Ø5 | Ø5.4 | |||||||
| ELS40-B | 24942831 | 25.0 | 0.17 | 50 | 160 | 178 | 40 | 10 | 8 | 6 |
| ELS60-B | 24942856 | 25.0 | 0.26 | 70 | 160 | 178 | 60 | 10 | 13 | 9 |
| ELS80-B | 24942872 | 25.0 | 0.35 | 90 | 160 | 178 | 80 | 10 | 18 | 12 |
HB: hovedbjelken; SB: sekundærbjelken
Karakteristisk bæreevne
| Referanse | Hanger kapasitet | |||||
|---|---|---|---|---|---|---|
| produkt Capacities[kN] | ||||||
| antall of Fasteners | produkt characteristic capacities - tre C24[kN] | |||||
| Header | bjelke | R1,k (2) | ||||
| antall | type | antall | TTUFS5,0x70 | TTUFS5,0x100 | CSFT5,0x70 | |
| ELS40-B | 8.0 | CNA4,0x40 | 6.0 | 8.5 | 12.8 | 17.1 |
| ELS60-B | 13.0 | CNA4,0x40 | 9.0 | 12.3 | 18.4 | 24.8 |
| ELS80-B | 18.0 | CNA4,0x40 | 12.0 | 15.9 | 23.8 | 32 |
HB: hovedbjelken; SB: sekundærbjelken
