EWH

EWH Bjelkesko for I-bjelker

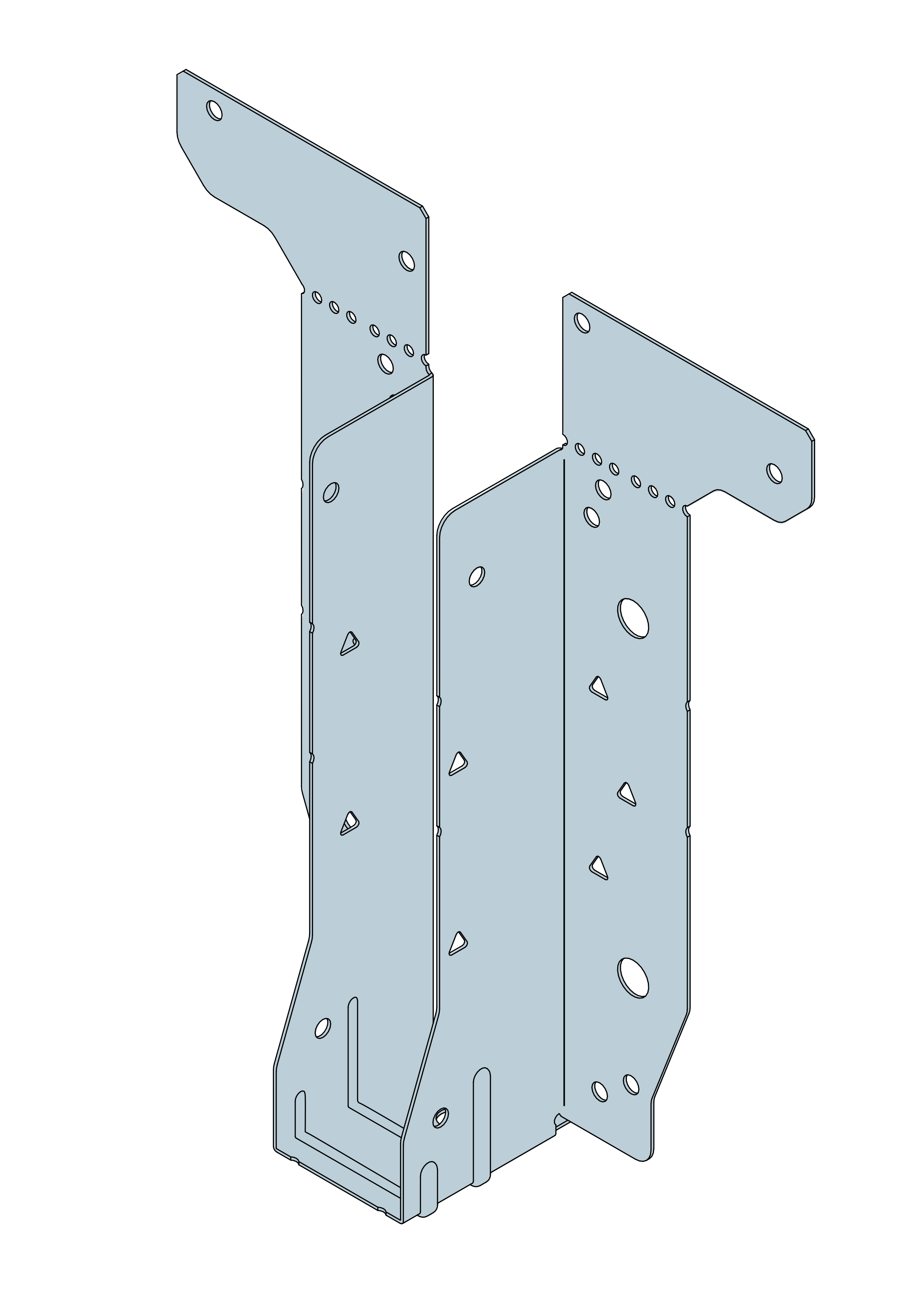

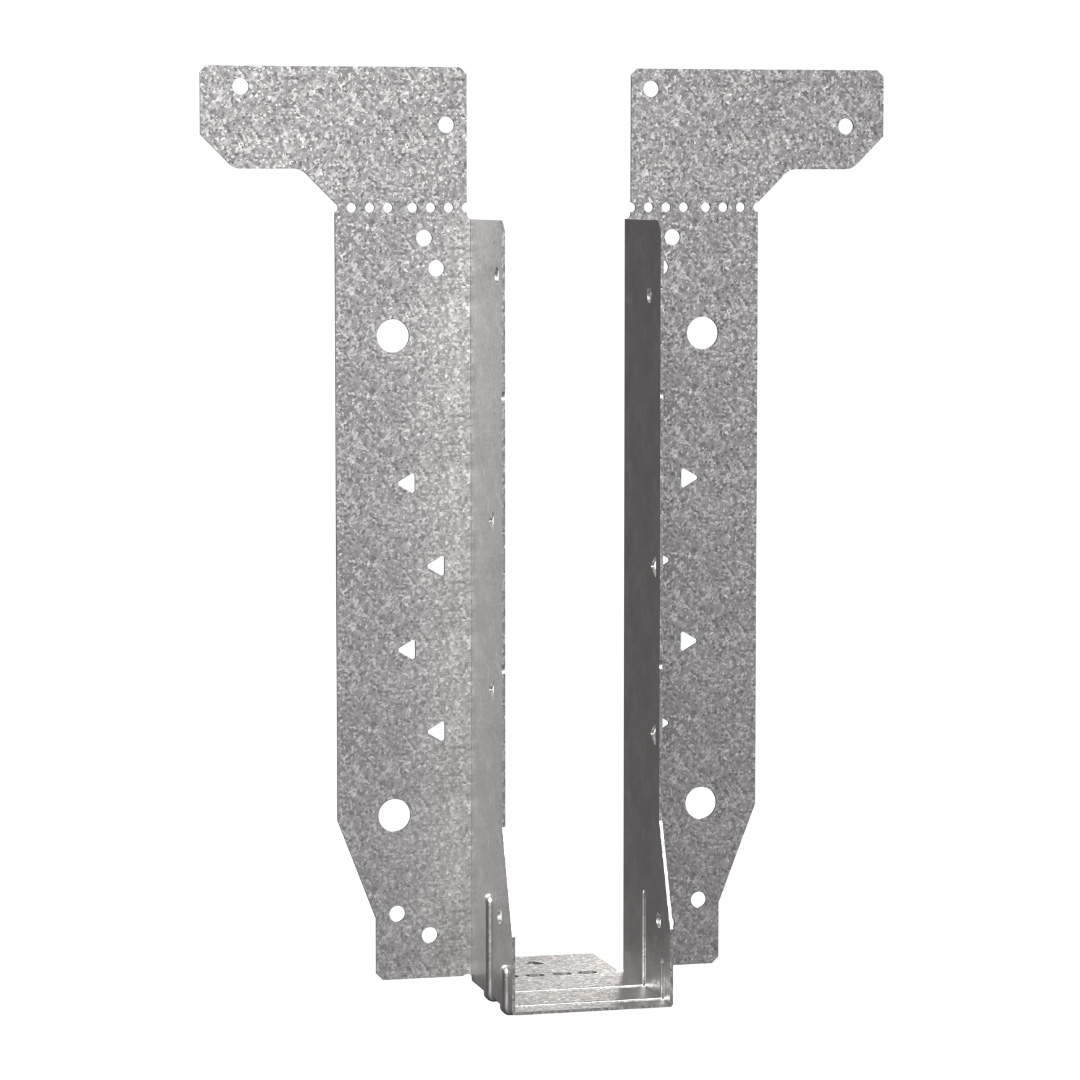

Bjelkesko for I-bjelker EWH er en universell og fleksibel bjelkesko som er enkel å montere. EWH har blitt testet for mange bruksområder og er derfor designet for å møte et bredt spekter av monteringsalternativer.

CE-merket
Avtalegrunnlag
UKCA
Anvendelsesklasse 2
Elgalvanisert stål 20 µm
Indoor
EPD

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet: Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse: 275 g/m2 på begge sider - i henhold til en sinklagtykkelse på ca. 20 µm




Egenskaper

  • To innfestings alternativ gir økt kapasitet for nedadgående og oppadgående laster.
  • Ekstra flik for enkel montering.
  • Fliken kan bøyes oppover for monteringer hvor toppstykket er dypere enn bjelken.

Applikasjoner

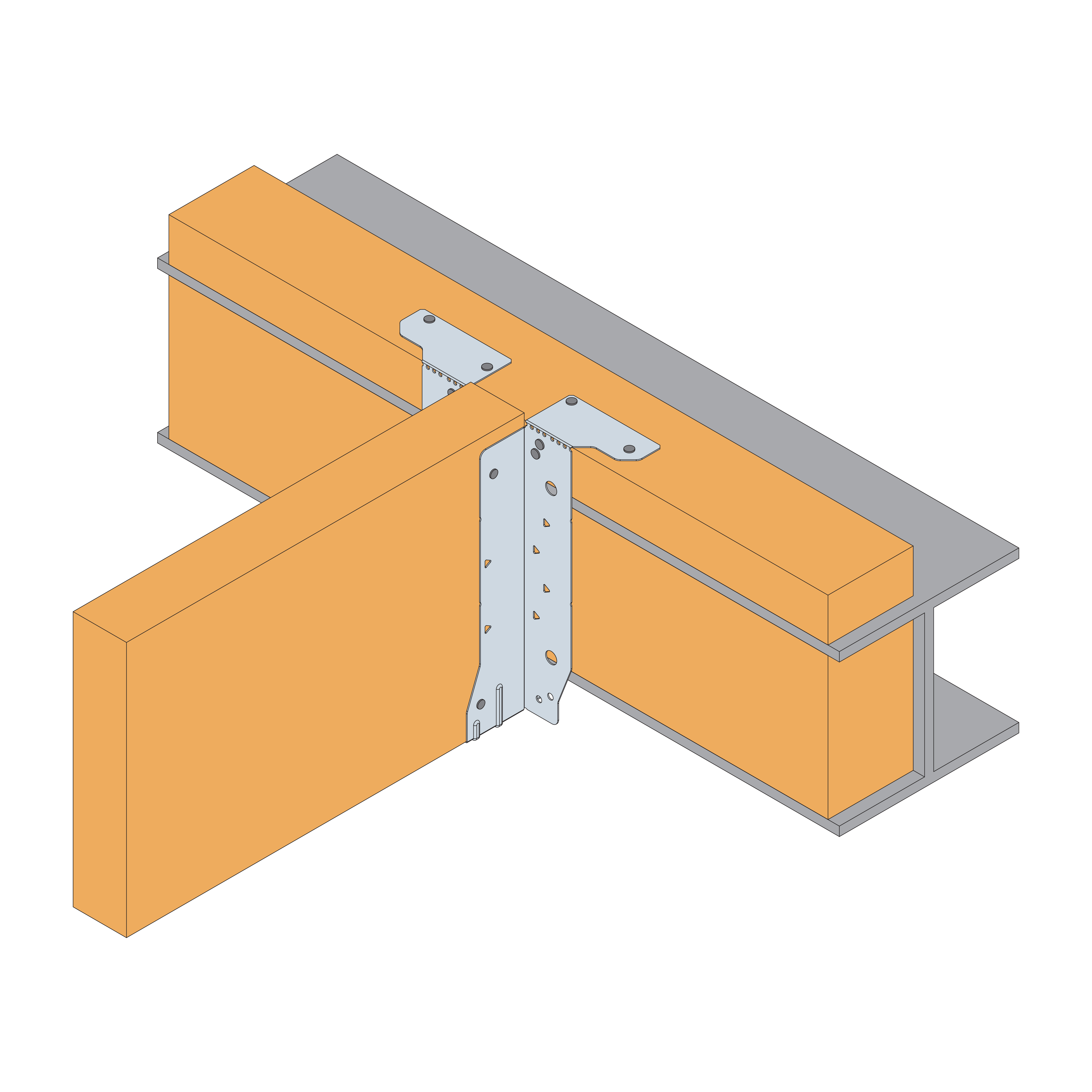

  • Egnet for bruk med kombinasjoner av følgende materialer:

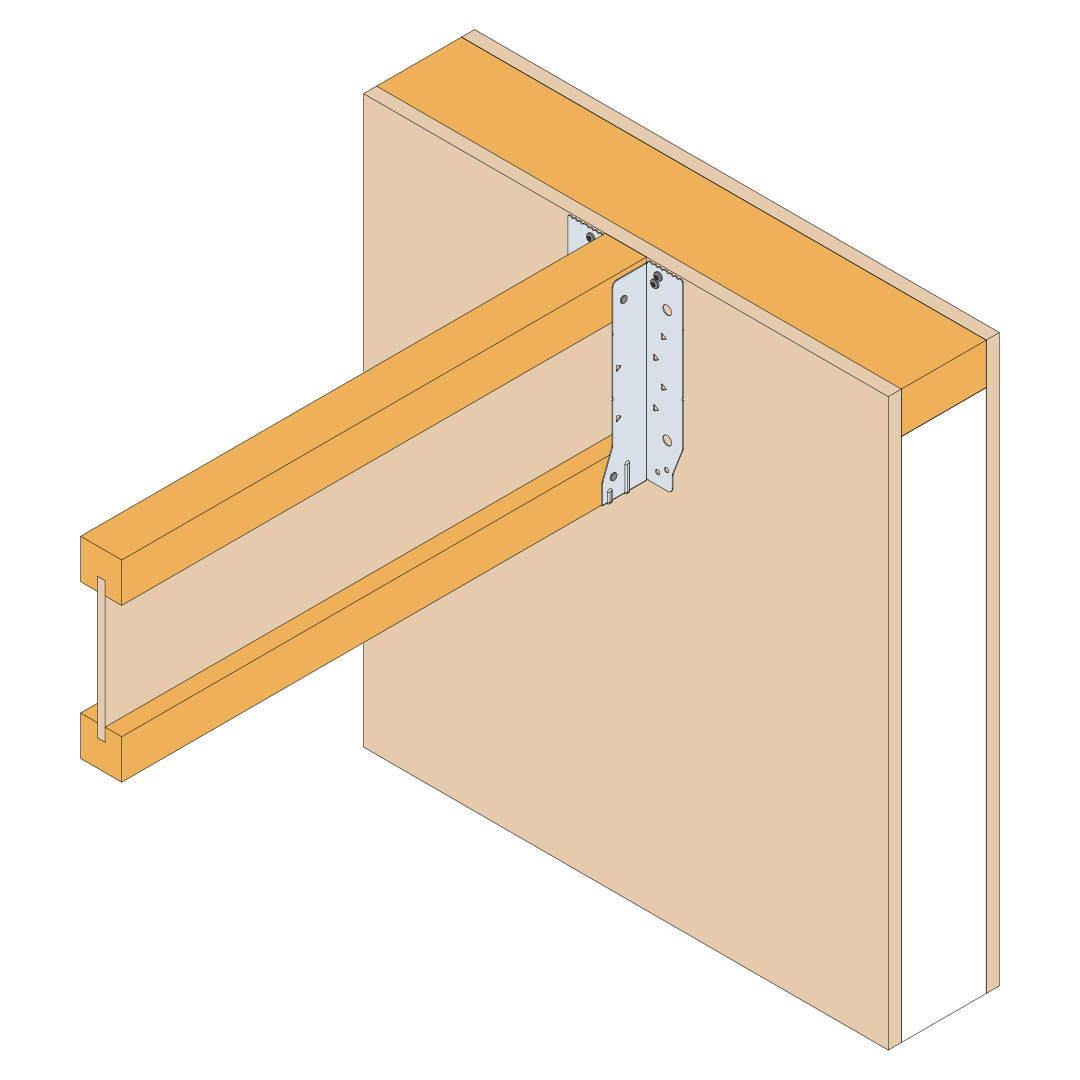

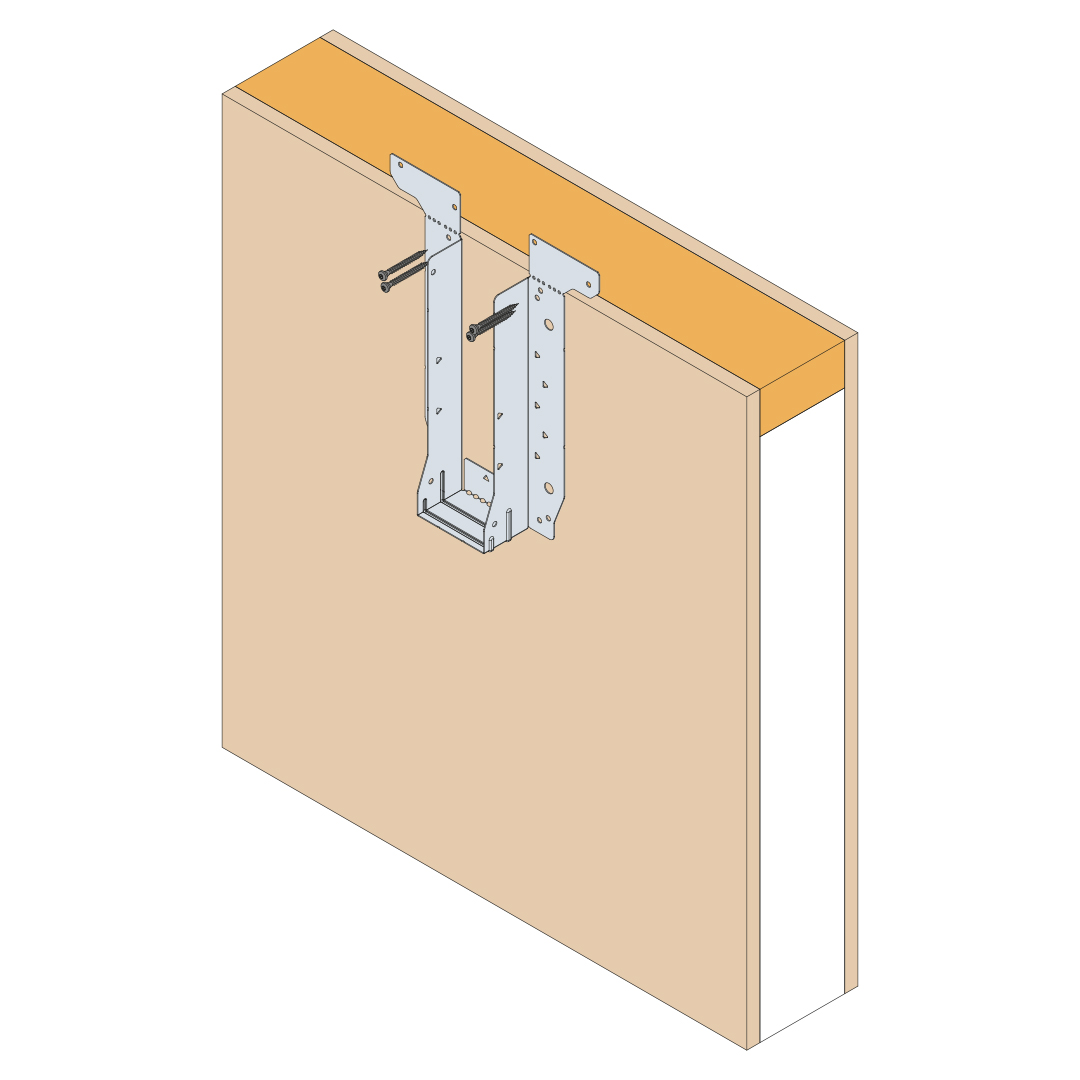

  • Overliggere: I-bjelker, metall-web-I-bjelker, heltre og SIP-bjelker.
  • Bjelker: I-bjelker, metall-web I-bjelker og heltre. Merk: Massivtre refererer til LVL, limtre eller konstruksjonsvirke

Discontinued Products

Tekniske data

Dimensjoner

Størrelses kompatibilitet

Joist Heights
[mm]

Hanger Height
(B)
[mm]

Joist Widths [mm]

38
39

454753586063

69
70

72

75 2*38
2*39

89
90
2*45

2*47

96
97

2*532*582*601222*63

140  2*69 2*70

2*72

147 2*75

2*89 2*90

2*96 2*97

2*1222*147
Hanger Width (A) [mm]
40475056616366727579919699109119122125128142146150182196246296
195, 200, 202195XXXXXX XXXXXXXXXX XXXXXXX
219, 220, 225219XXXXXXXXXXXXXXXXXXXXXXXXX
235, 240235XXXXXXXXXXXXXXXX XXX XX
240240XXXXXXXXXXXXXXXX XXX XX
245, 250245XXX X X XXXXX X  X X XX
253, 254253 XX     X X X   X  XX XXX
295295       X    X
300, 304300XXXXXXXXXXXXXXXXXXXXXXXXX
350, 356350 XX  X XX XXX  X  X
360360 XX XXXX XXXX XX     X
373370  X     X   X
400400 XX XXXXX XXX XX     X
417, 421417  X     X   X



Dimensjoner

Art. nr. NOBB nr. Equivalent IUSE Dimensjoner [mm] Hull Vekt [kg]
A B C D E t Flik B Flik C Flik E
Ø5 Ø10 Tri Ø5 Tri Ø5
EWH195/4760067168IUSE199/48471954980400.98464440.275
EWH195/50-IUSE199/50504980400.98464440.271
EWH219/50-IUSE219/50502194980400.98484440.298
EWH235/61-IUSE239/61612354980400.984104440.322
EWH245/4760121801-472454980400.984104440.325
EWH245/5060121802IUSE239/50504980400.984104440.327
EWH245/6160128708IUSE249/61614980400.984104440.33
EWH300/4760121803IUSE299/48473004980400.984104440.387
EWH300/5060121804IUSE299/50504980400.984104440.389
EWH300/6360121805IUSE299/63634980400.984104440.396
EWH300/9160128709IUSE299/92914980400.984104440.412
EWH350/4760121806IUSE349/48473504980401.284104440.592
EWH350/5060121807-504980401.284104440.594
EWH350/6360128710-634980401.284104440.6
EWH350/9160128711-914980401.284104440.625
EWH360/50--503604980401.284104440.609
EWH400/5060121808-504004980401.284104440.67
EWH400/6360128712IUSE399/63634980401.284104440.679
EWH400/9160128713IUSE399/92914980401.284104440.7

Karakteristisk bæreevne - I-Bjelker

Art. nr. Spikermønster Karakteristisk bæreevne [kN]
Front (flik B) Topp (flik E) Bjelke
(Flik C)
R1,k R2,k
Ø5 hull Trekantede hull Ø5 Hull Ø5 hull Trekantede hull LVL I-Bjelke
36 mm
LVL I-Bjelke
39 mm
Konstruk-
sjonsvirke
I-Bjelke
45 mm
LVL I-Bjelke
Forsterket
Konstruk-
sjonsvirke
I-Bjelke
Forsterket
LVL I-Bjelke
36 mm
LVL I-Bjelke
39 mm
 Konstruk-
sjonsvirke
I-Bjelke
45 mm
Konstruk-
sjonsvirke
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-111312.1--2.32.53.53.5
EWH (TF + 6 TRI)8644----18.318.22.32.53.53.5
EWH (TF + 8 TRI)8844----19.919.62.32.53.53.5
EWH (TF + 10 TRI)81044----20.320.62.32.53.53.5
EWH (FF)8--4-69.28--2.32.53.53.5
EWH (FF + 6 TRI)86-4----15.516.32.32.53.53.5
EWH (FF + 8 TRI)88-4----16.916.62.32.53.53.5
EWH (FF + 10 TRI)810-4----17.617.72.32.53.53.5

→ (TF) = Toppfiks | (FF) = Facefiks | (+6 TRI) = Antall ekstra spiker i trekantede hull

→ 36, 39 og 45 mm refererer til høyden på I-bjelkens flenser

→ For EWH > 300 mm høyde skal det monteres en kryssfinerplate foran på bærende I-bjelke for standard montering. Kryssfinerplatens utforming og montering må være i samsvar med I-bjelkeprodusentens spesifikasjoner.

→ Utvidet montering krever montering av en kryssfinerplate på forsiden av den bærende I-bjelken og det angitte antall trekantede hull må fylles. Kryssfinerplatens utforming og montering må være i samsvar med I-bjelkeprodusentens spesifikasjoner.

→ R2-verdier er relatert til sekundærbjelken.

Karakteristisk bæreevne - Metal Web bjelke

Art. nr. Spikermønster Karakteristisk bæreevne [kN]
Front (flik B) Topp (flik E) Bjelke
(Flik C)
R1,k R2,k
Ø5 hull Trekantede hull Ø5 Hull Ø5 hull Trekantede hull metal Web Metal Web
Forsterket
Metal Web Konstruk-
sjonsvirke
CNA4.0x35 CSA5.0x50 CNA4.0x35 CSA5.0x50 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-1316.4--3.53.5
EWH (TF + 6 TRI)8644---17.117.43.53.5
EWH (TF + 8 TRI)8844---1818.33.53.5
EWH (TF + 10 TRI)81044---18.618.93.53.5
EWH (FF)8--4-9.913.7--3.53.5
EWH (FF + 6 TRI)86-4---15.516.63.53.5
EWH (FF + 8 TRI)88-4---17.318.43.53.5
EWH (FF + 10 TRI)810-4---19.120.23.53.5

→ (TF) = Toppfiks | (FF) = Facefiks | (+6 TRI) = Antall ekstra spiker i trekantede hull

→ Konstruksjonsvirke, min. C24

→ Forlenget montering krever montering av en 18 mm kryssfinerplate på forsiden av Metal Web-bjelken. Kryssfinerplaten må være minst 400 mm lang og samme høyde som Metal Web-bjelken. Kryssfinerplaten monteres med 8 stk. SWW8.0x80mm skruer. Skruene må plasseres i henhold til illustrasjonen nedenfor.

→ R2-verdiene er relatert til sekundærbjelken.

Karakteristisk bæreevne – Konstruksjonsvirke

Art. nr. Spikermønster Karakteristisk bæreevne [kN]
Front (flik B) Topp (flik E) Bjelke
(Flik C)
R1,k R2,k
Ø5 hull Trekantede hull Ø5 Hull Ø5 hull Trekantede hull LVL Limtre C24 Massivtre LVL I-Bjelke
36 mm
LVL I-Bjelke
39 mm
 Konstruk-
sjonsvirke
I-Bjelke
45 mm
Metal Web Konstruk-
sjonsvirke
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-15.512.912.82.32.53.53.53.5
EWH (TF + 6 TRI)8644-18.818.517.62.32.53.53.53.5
EWH (TF + 8 TRI)8844-191918.52.32.53.53.53.5
EWH (TF + 10 TRI)81044-20.419.419.12.32.53.53.53.5
EWH (FF)8--4-11.196.62.32.53.53.53.5
EWH (FF + 6 TRI)86-4-18.716.313.42.32.53.53.53.5
EWH (FF + 8 TRI)88-4-20.417.915.22.32.53.53.53.5
EWH (FF + 10 TRI)810-4-21.318.617.12.32.53.53.53.5

→ (TF) = Toppfiks | (FF) = Ansiktsfiks | (+6 TRI) = Antall ekstra spiker i trekantede hull.

→ Konstruksjonsvirke refererer til LVL, Limtre og massivtre, min. C24

→ R2-verdier er relatert til sekundærbjelke.

Forbedret montering for løft

Art. nr. Spikermønster Characteristic Loads [kN] Safe Working Loads [kN]
Front (flik B) Topp (flik E) Bjelke
(Flik C)
R2,k R2,SWL,ST
Ø5 hull Trekantede hull Ø5 Hull Ø5 hull Trekantede hull I-bjelke +
Veggforsterkning
Metal Web Konstruk-
sjonsvirke
I-bjelke
+ Webforstiver
Metal Web LVL, Glulam,
Massivt saget treverk
CNA4.0x35 CNA4.0x35 CNA4.0x35 N3.75x30 N3.75x30 N3.75x30
EWH (Enhanced Uplift)46, 8 or 100, 444888444

→ Spikre i alle runde og trekantede hull.

→ Konstruksjonsvirke, min. C24

→ Hvis sekundærbjelken er en I-bjelke, er utfyllingsplater nødvendig for store oppadgående belastninger (Utfyllingsplatene og installasjon må være i samsvar med I-beam-produsentens spesifikasjoner).

→ R2-verdier er relatert til sekundærbjelken.

Montering

Montering

Montering

For STANDARD montering må alle runde hull benyttes

For UTVIDET montering må alle runde og trekantede hull benyttes. (unntatt det trekantede hullet i fliken på bjelkeskoen).

Se avsnittet monteringsdetaljer for mer informasjon.

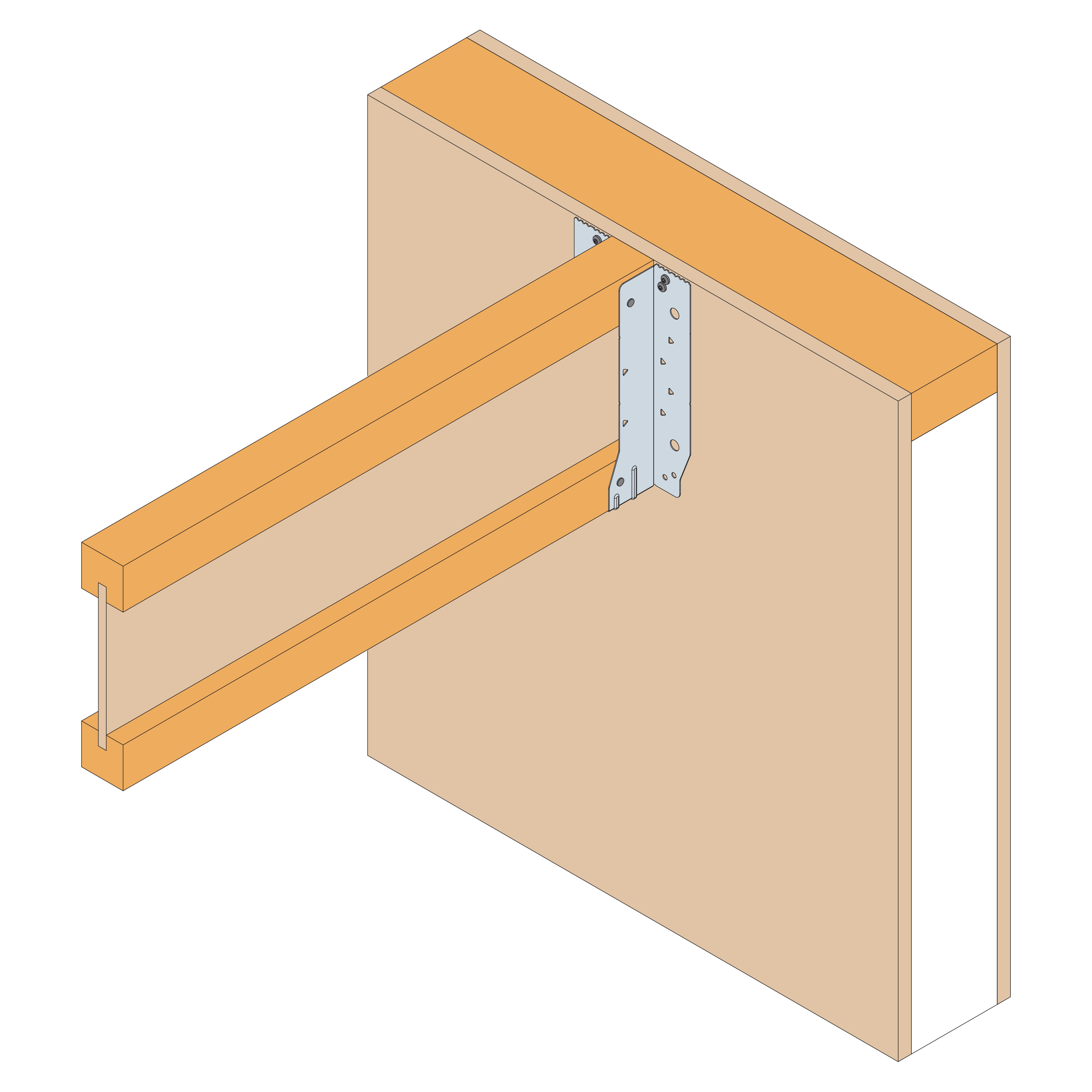

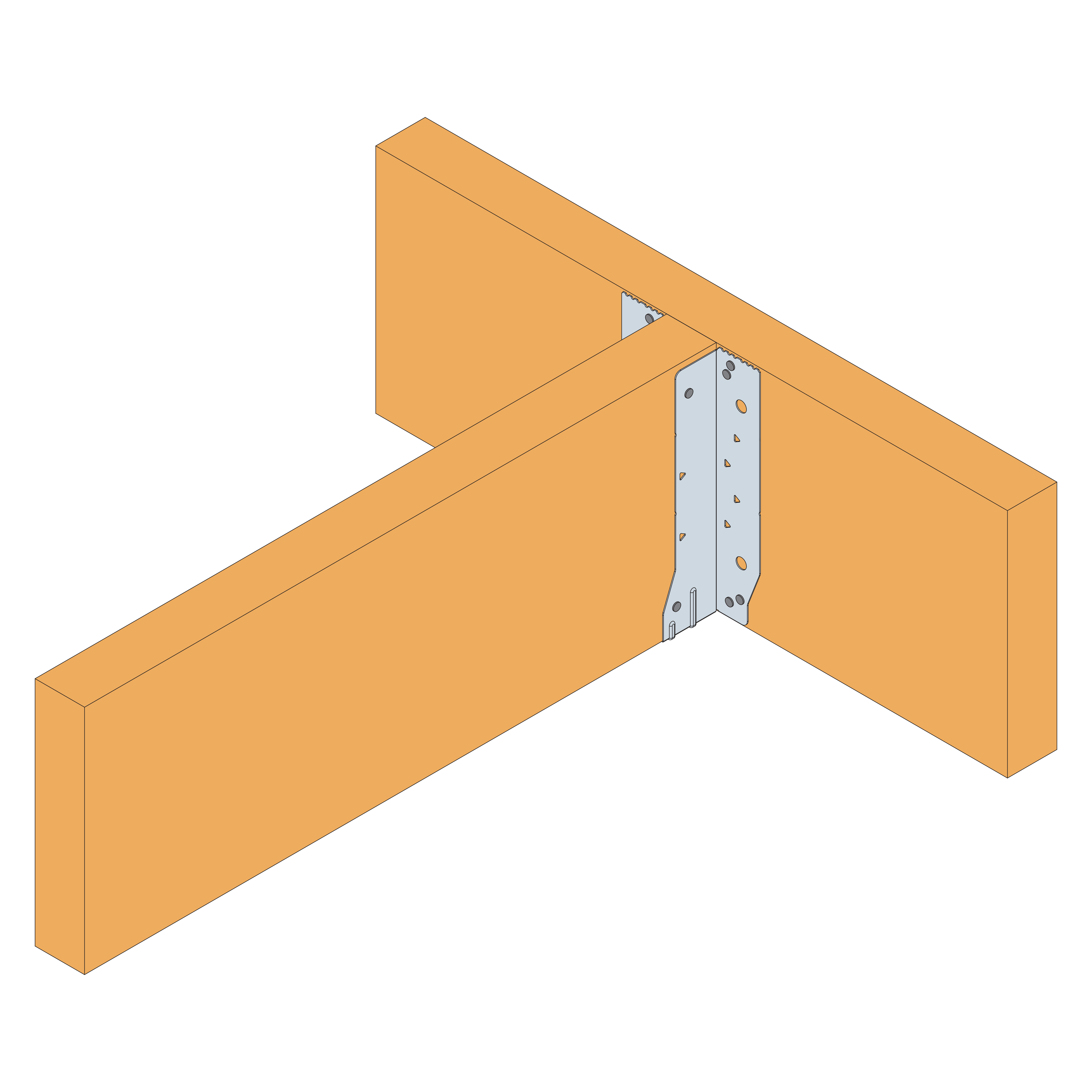

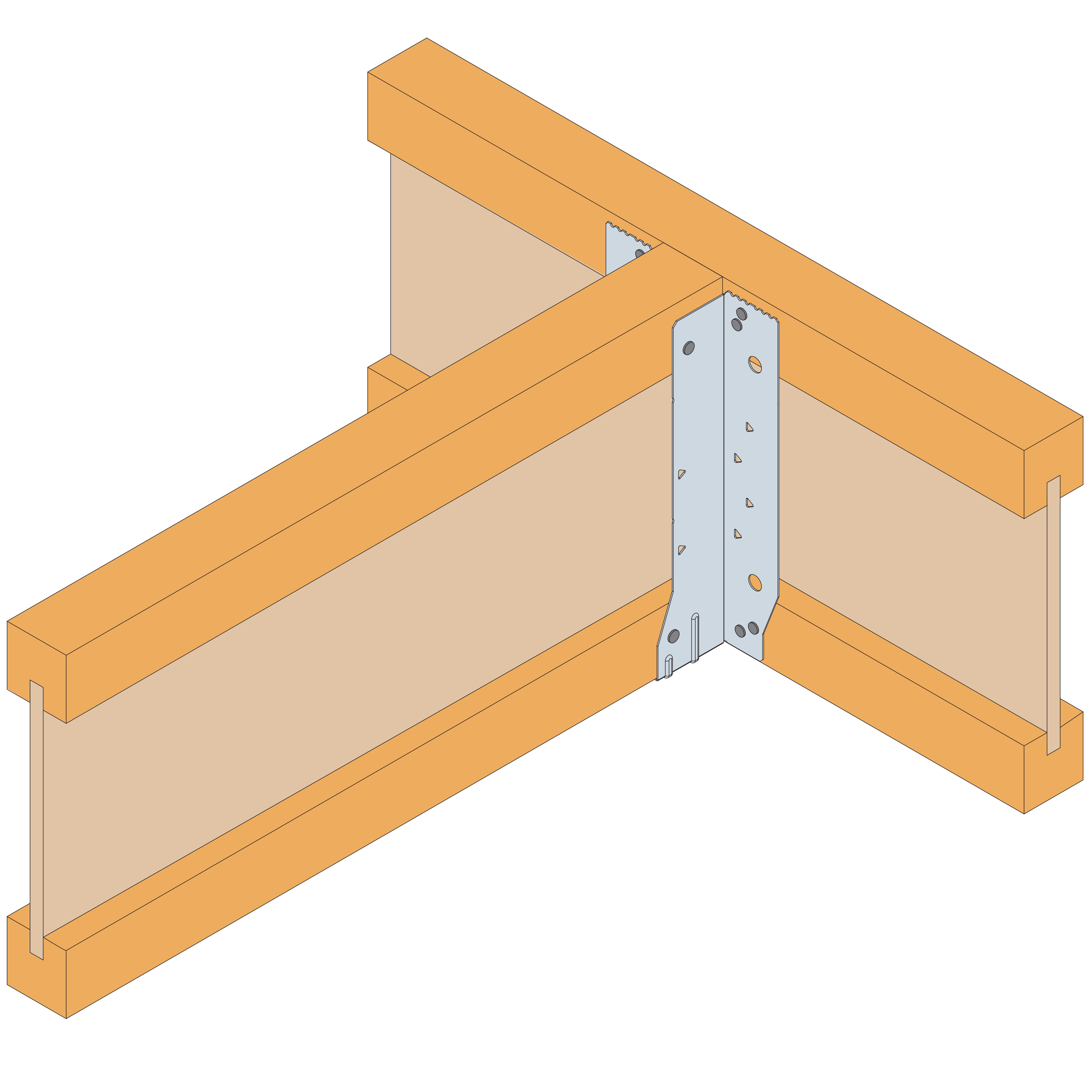

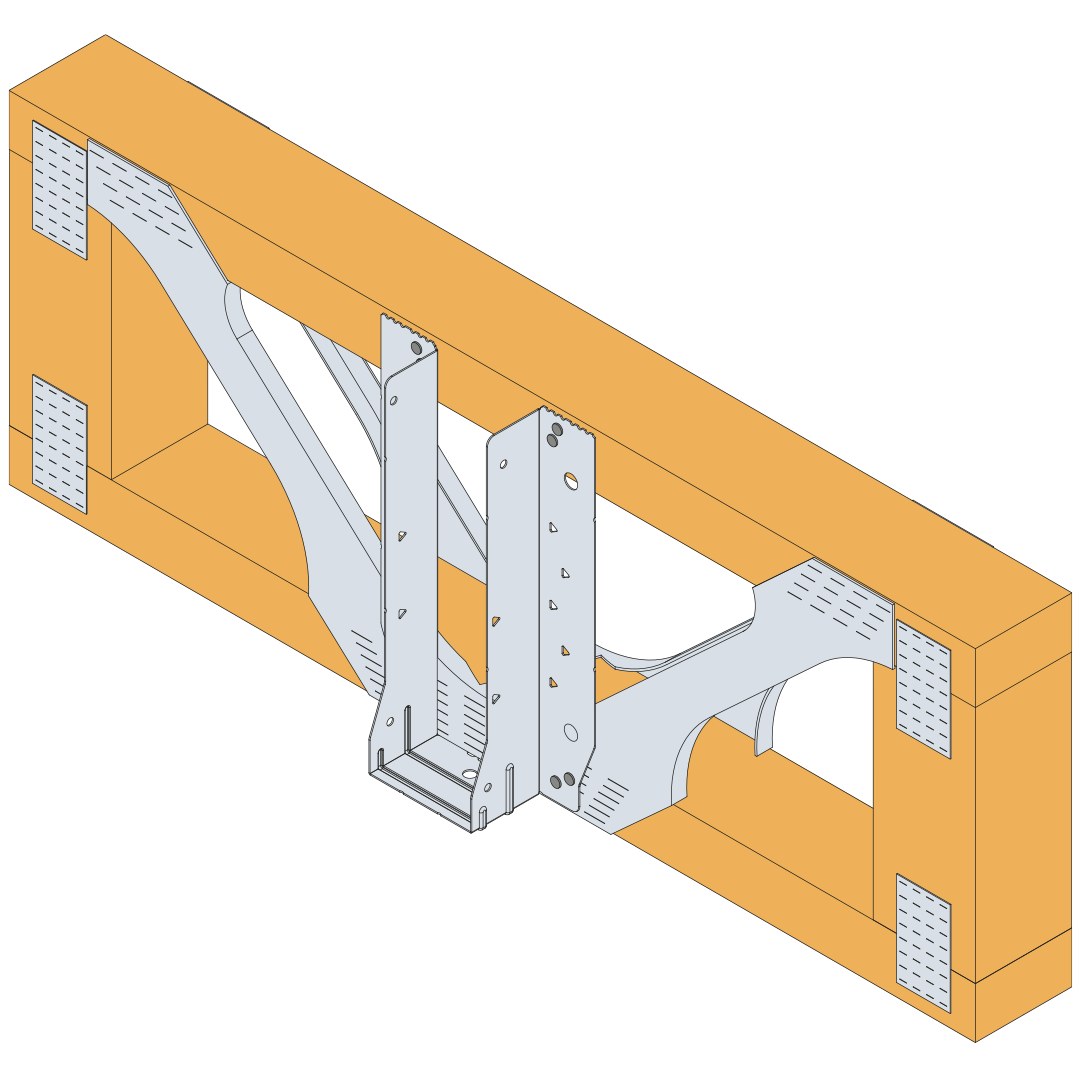

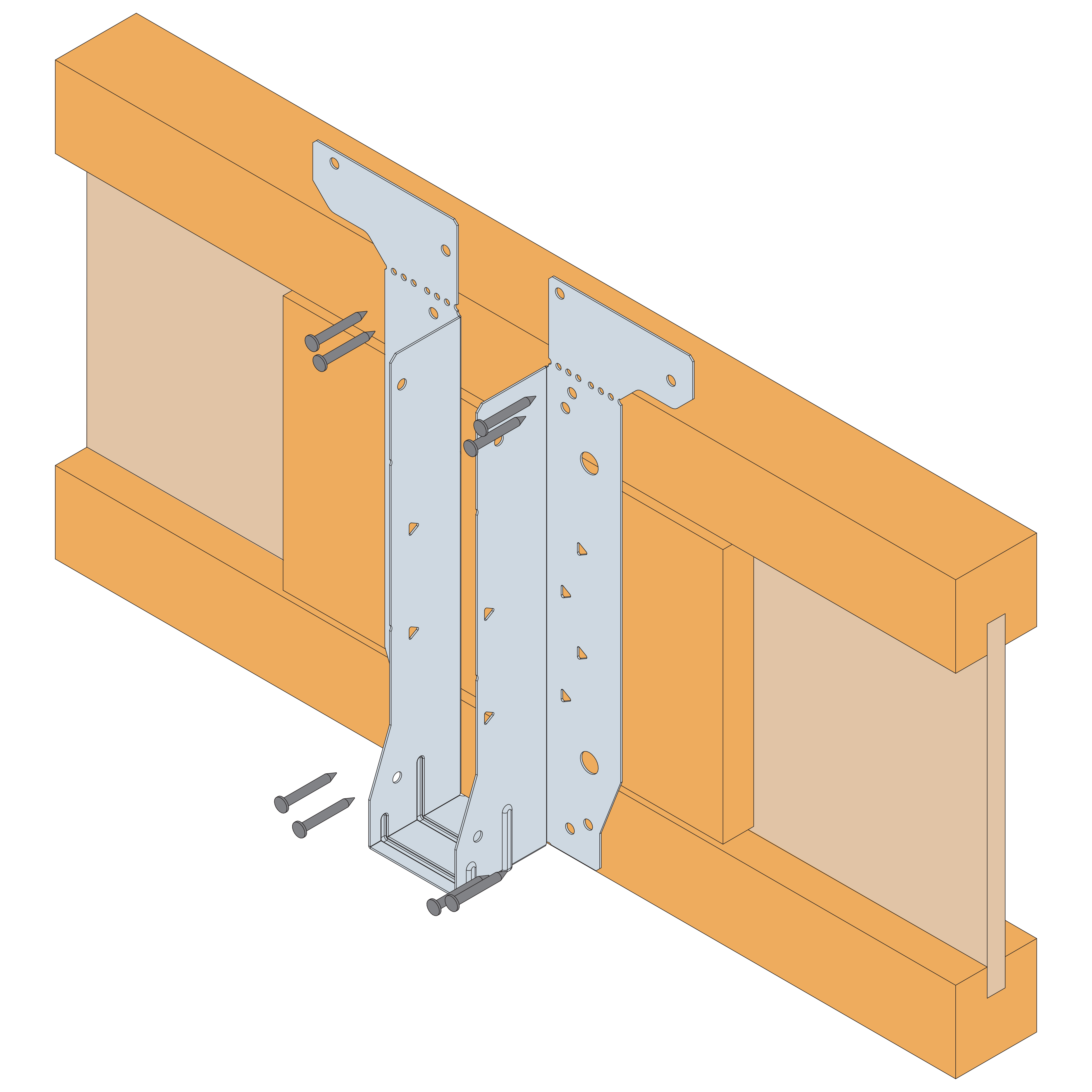

EWH Standard Monteringsanvisning - gjelder I-bjelker, MetalWeb-bjelker og bjelker av massivtre.

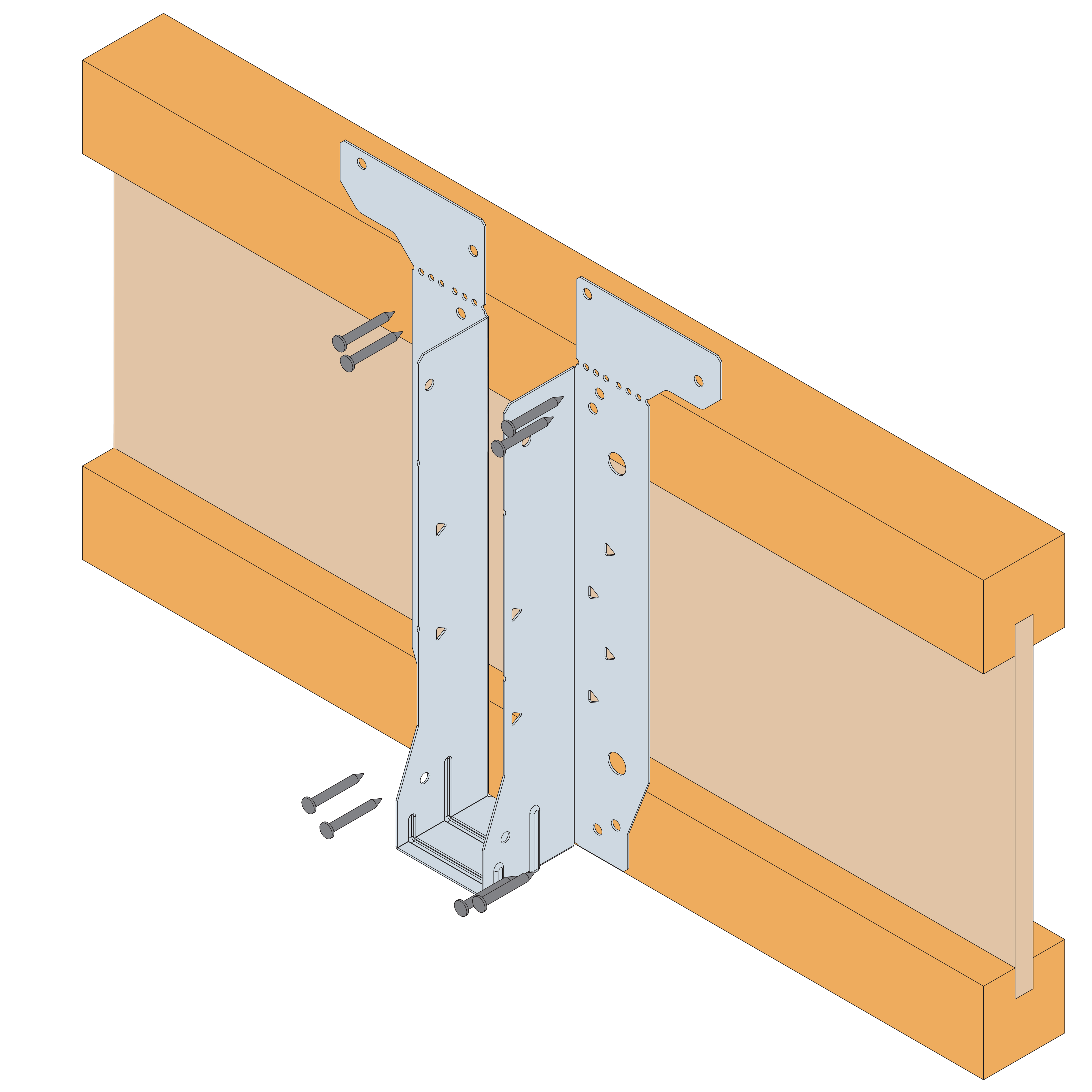

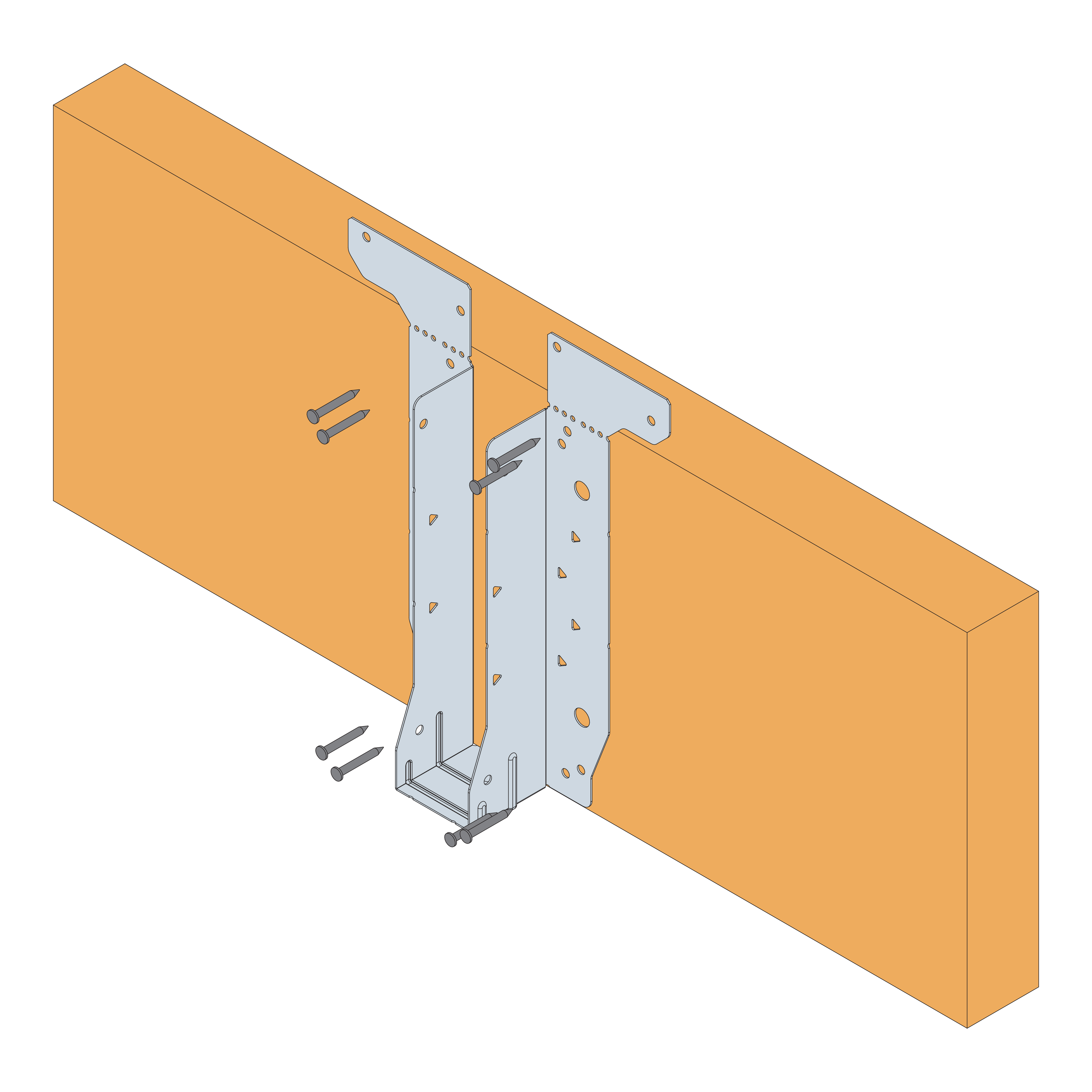

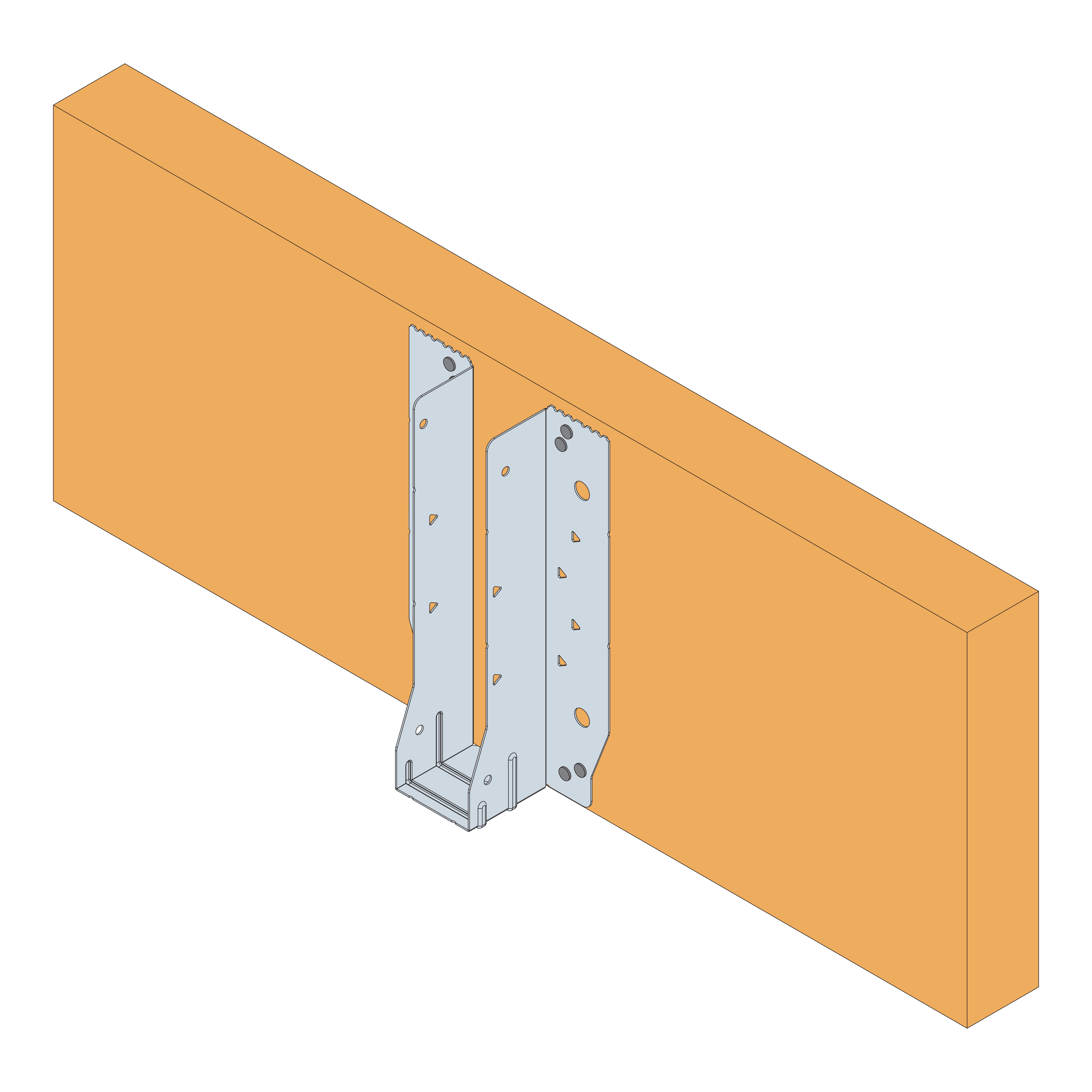

  1. Plasser EWH-bjelkeskoen på forsiden av den bærede bjelken, og pass på at fliken er i flukt med undersiden av støttebjelken.

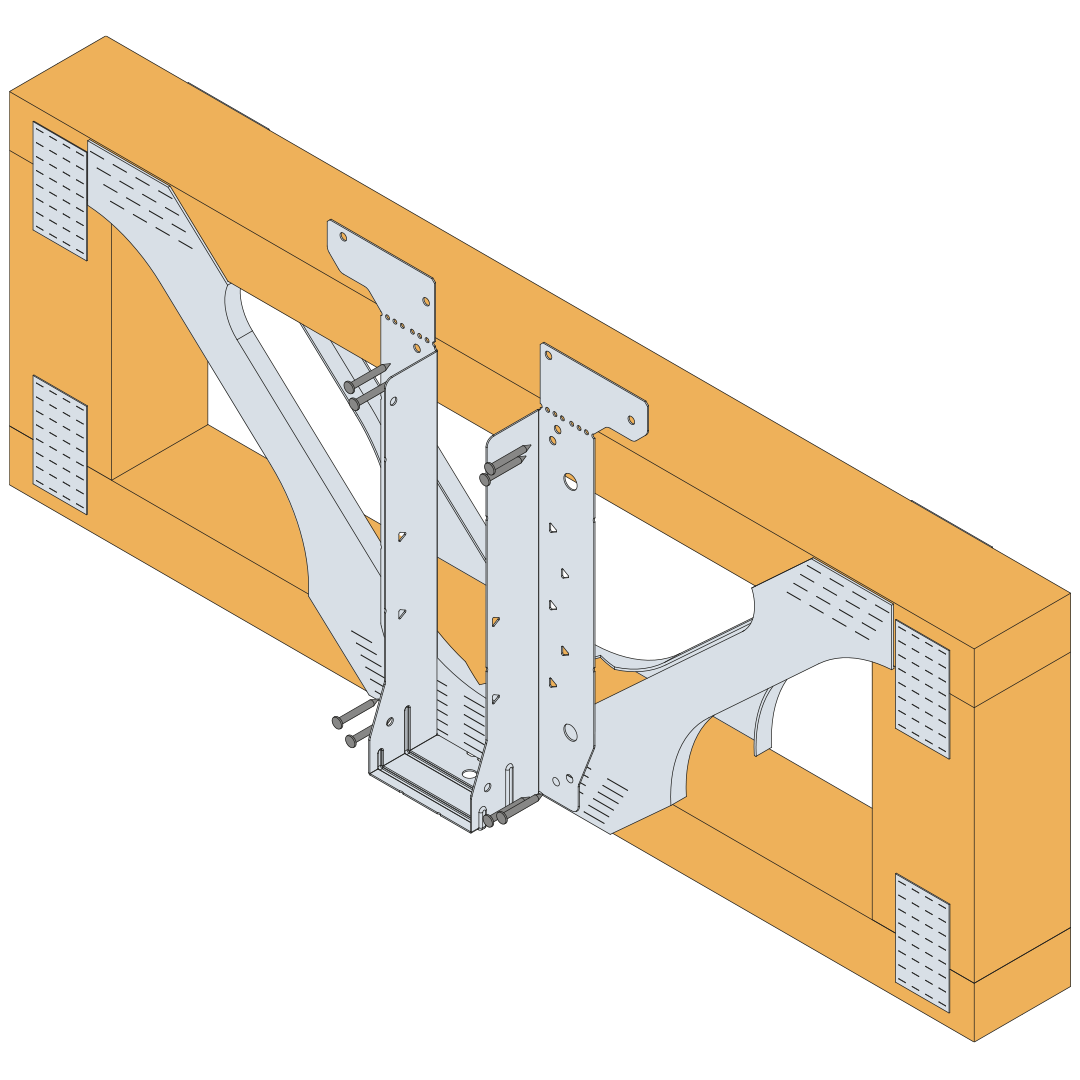

  2. Pass på at bjelkeskosidene er vertikale og fyll alle runde hull på forsiden, start fra bunnen, med det spesifiserte festemiddelet.

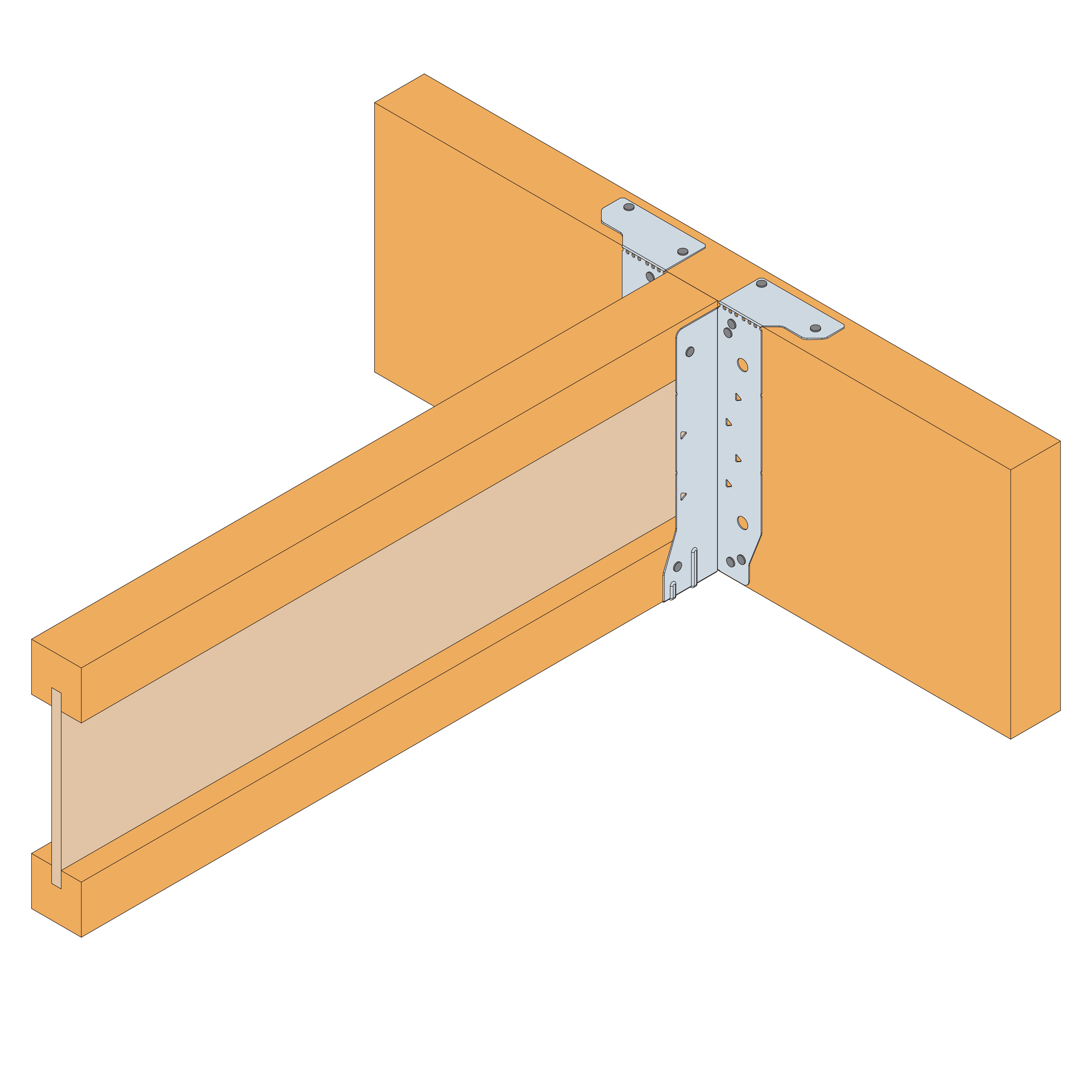

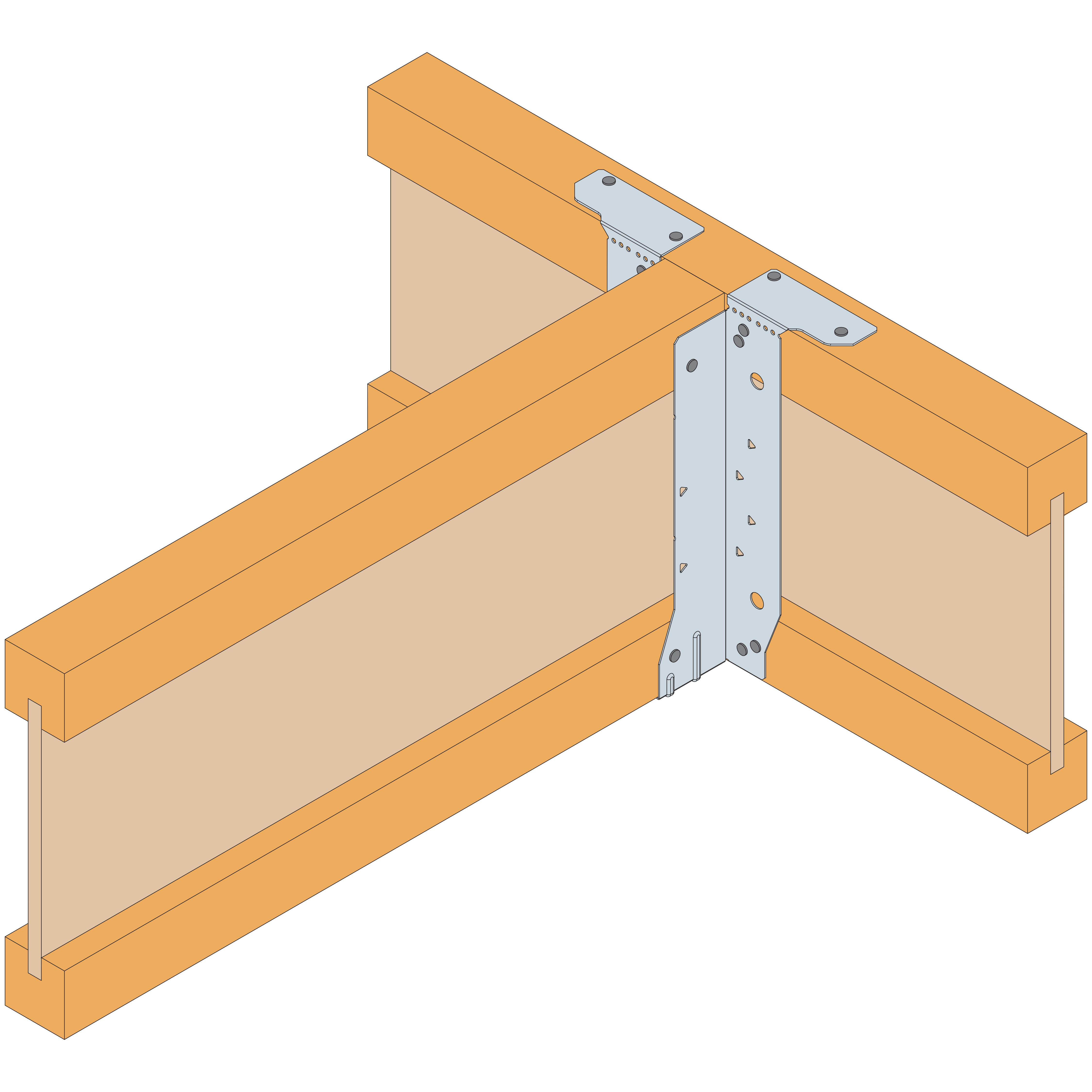

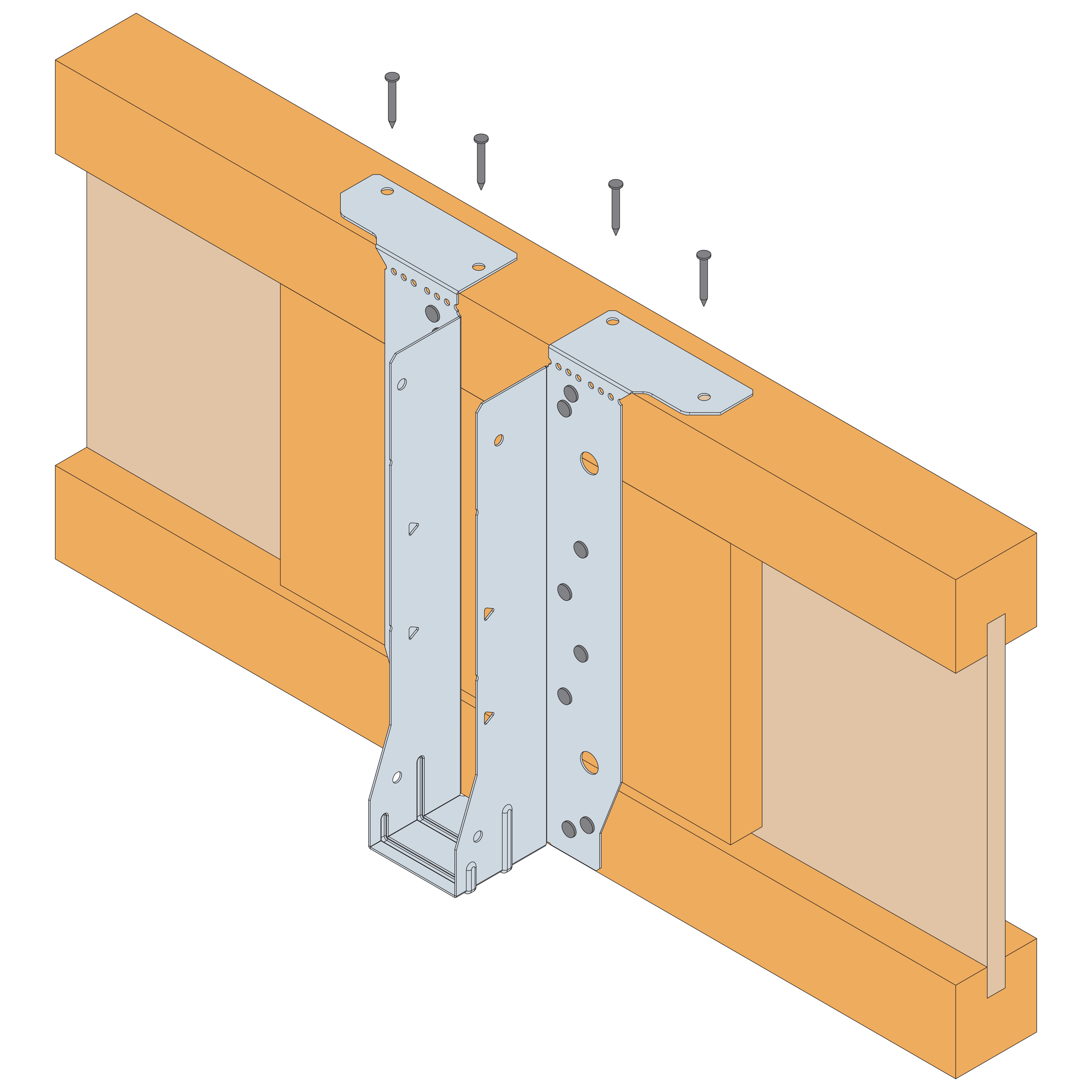

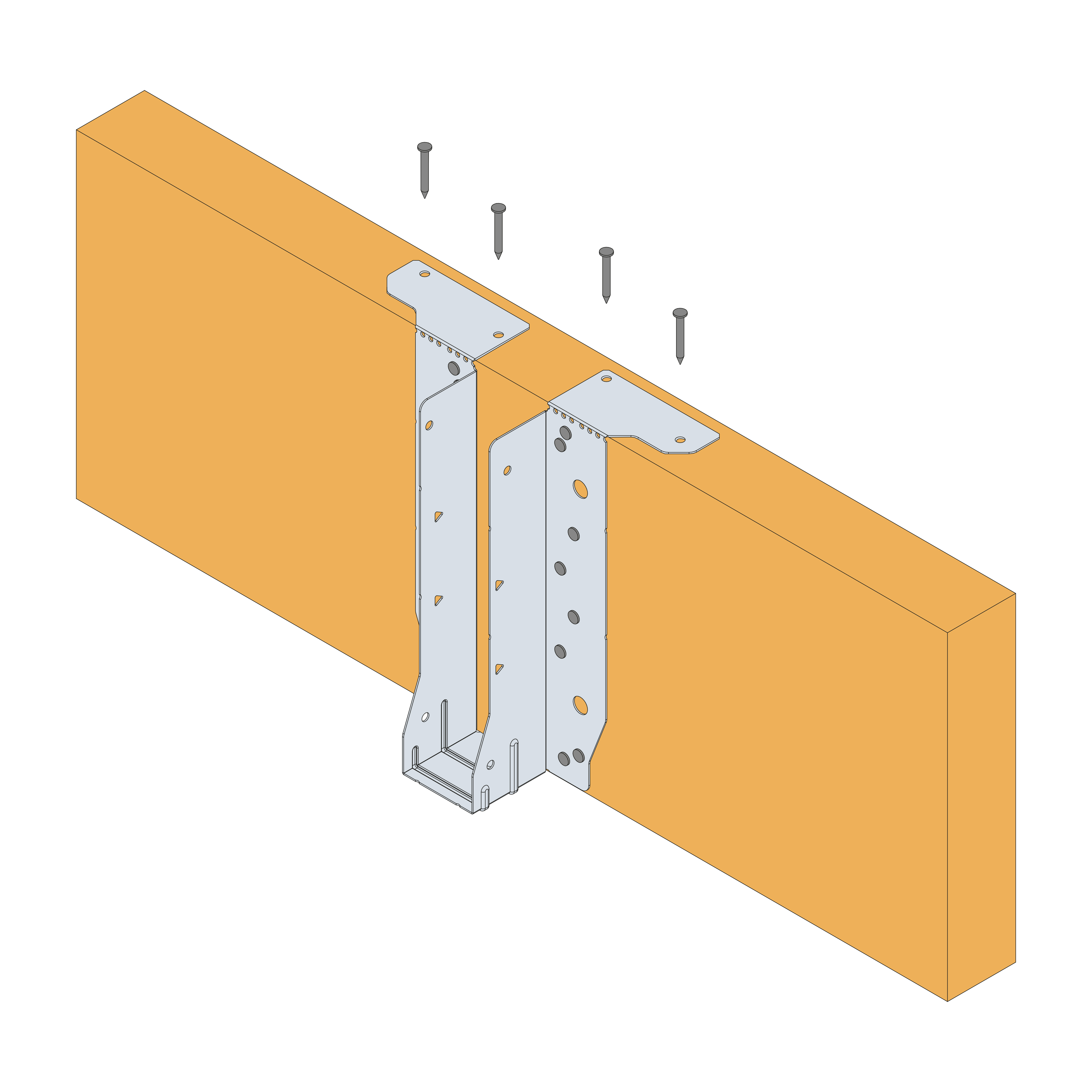

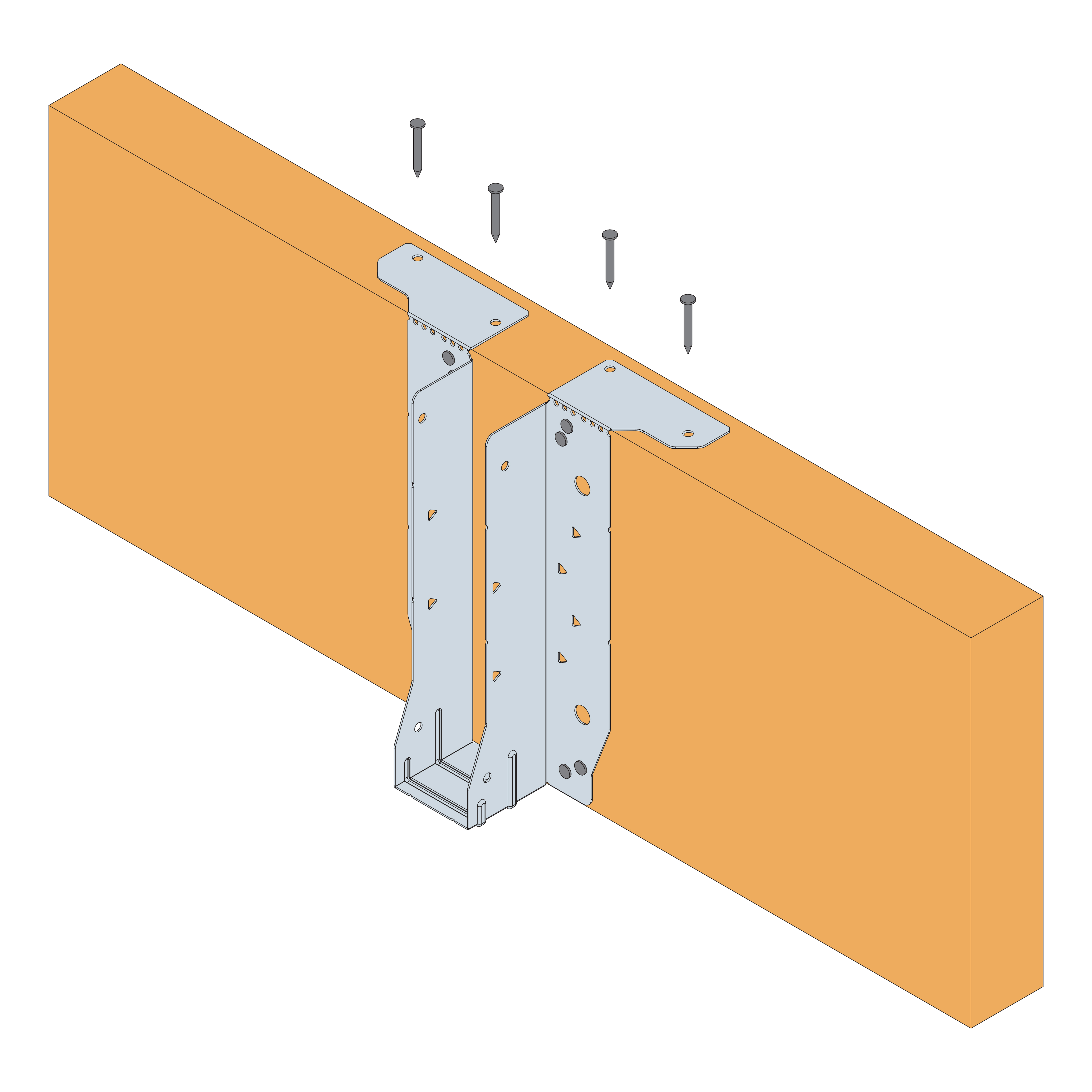

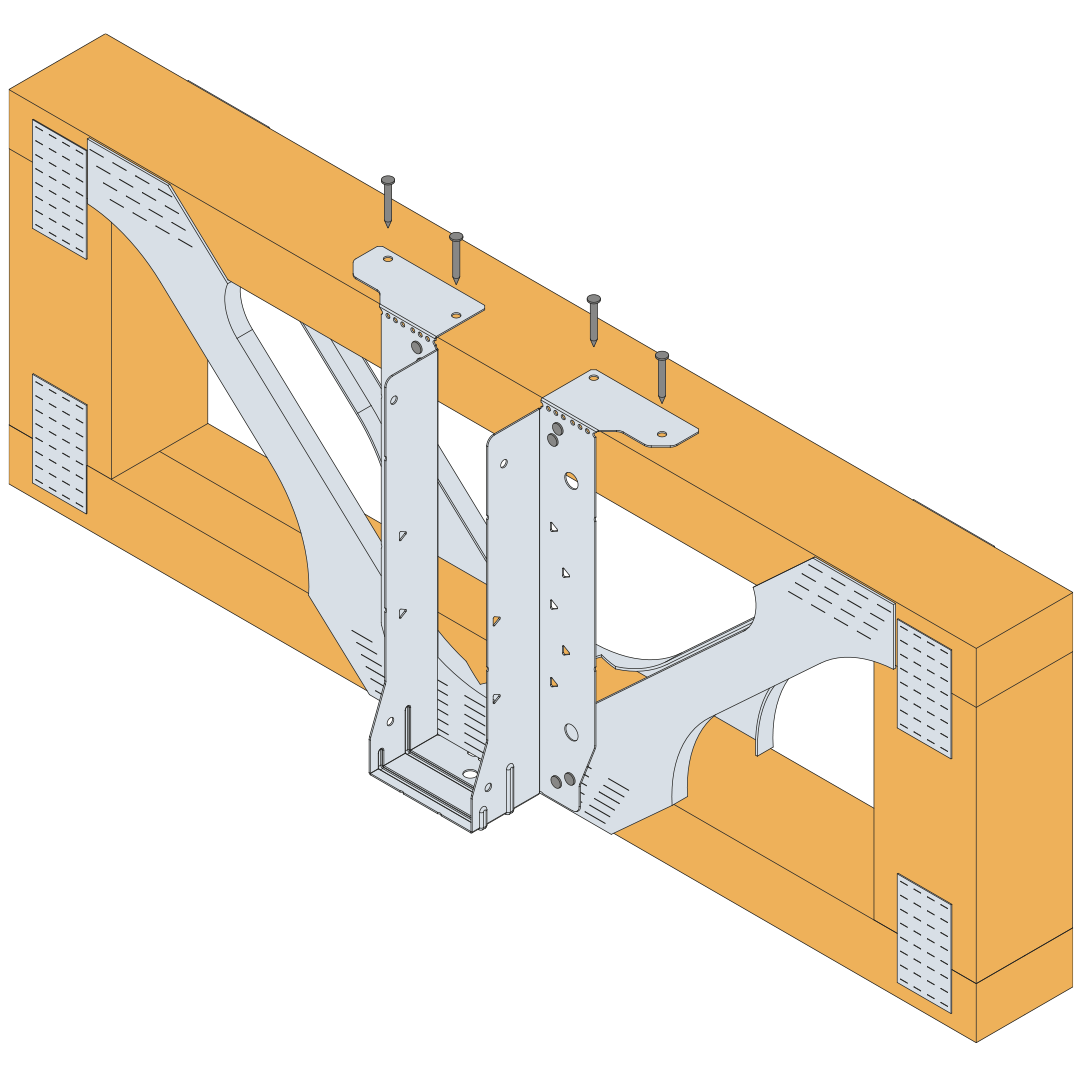

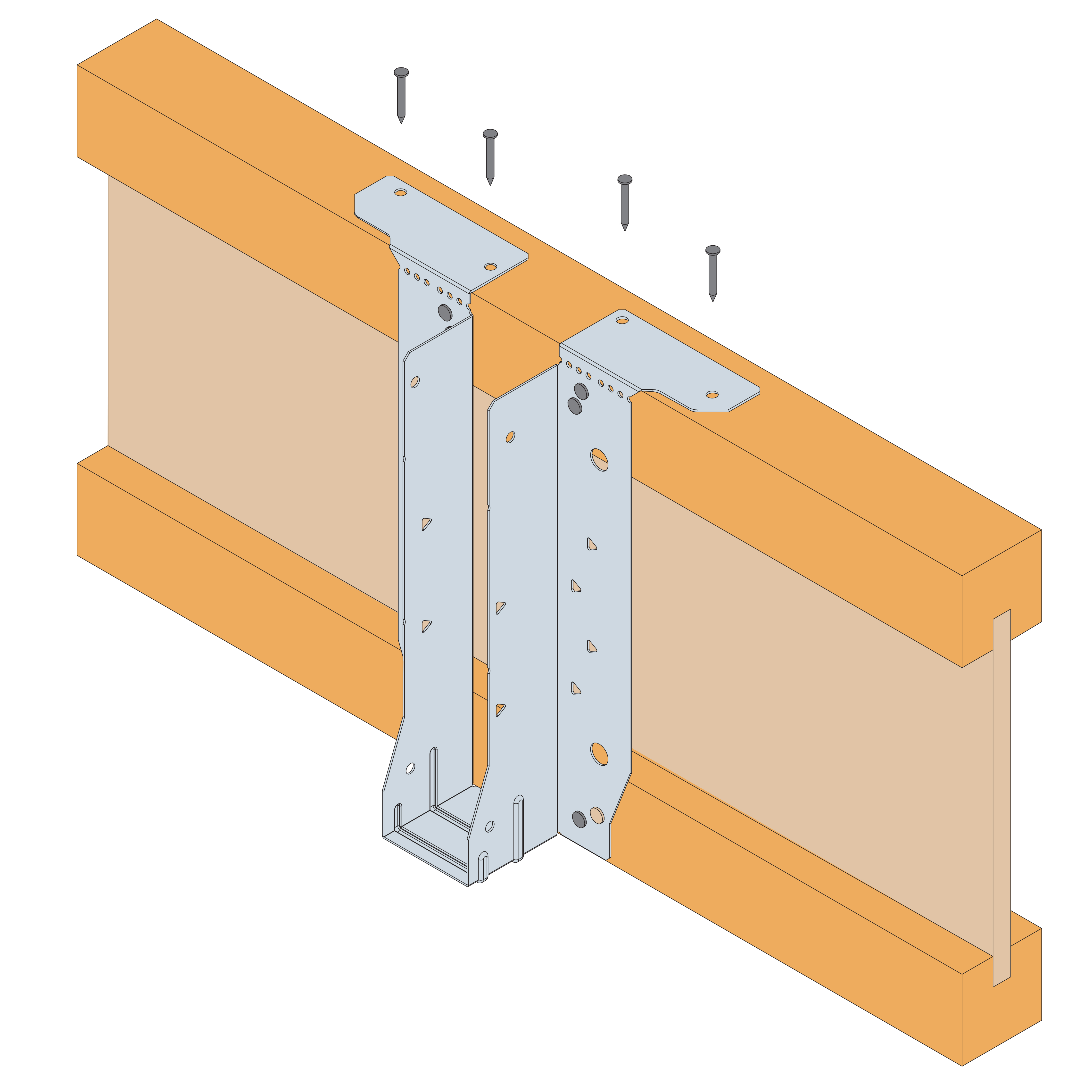

  3. Ved montering på oversiden (Top Fix) bøyes toppflensen over den bærende bjelken slik at det blir en skarp bøyelinje langs den bærende bjelkens overkant og alle runde hull i toppen fylles med spesifiserte festemidler (MERK: Avhengig av bjelkens høyde kan bøyelinjen være opptil 6 mm over perforeringslinjene).

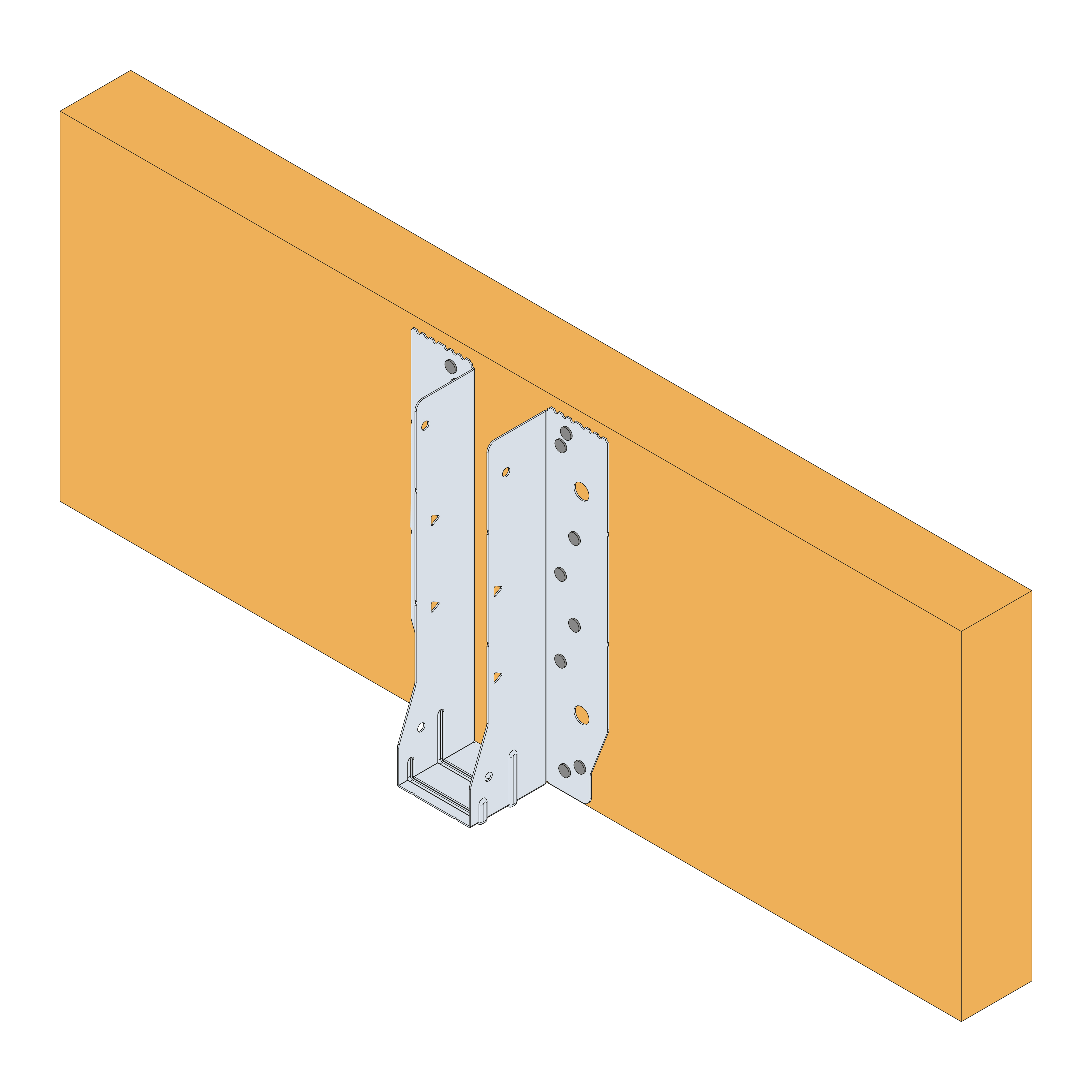

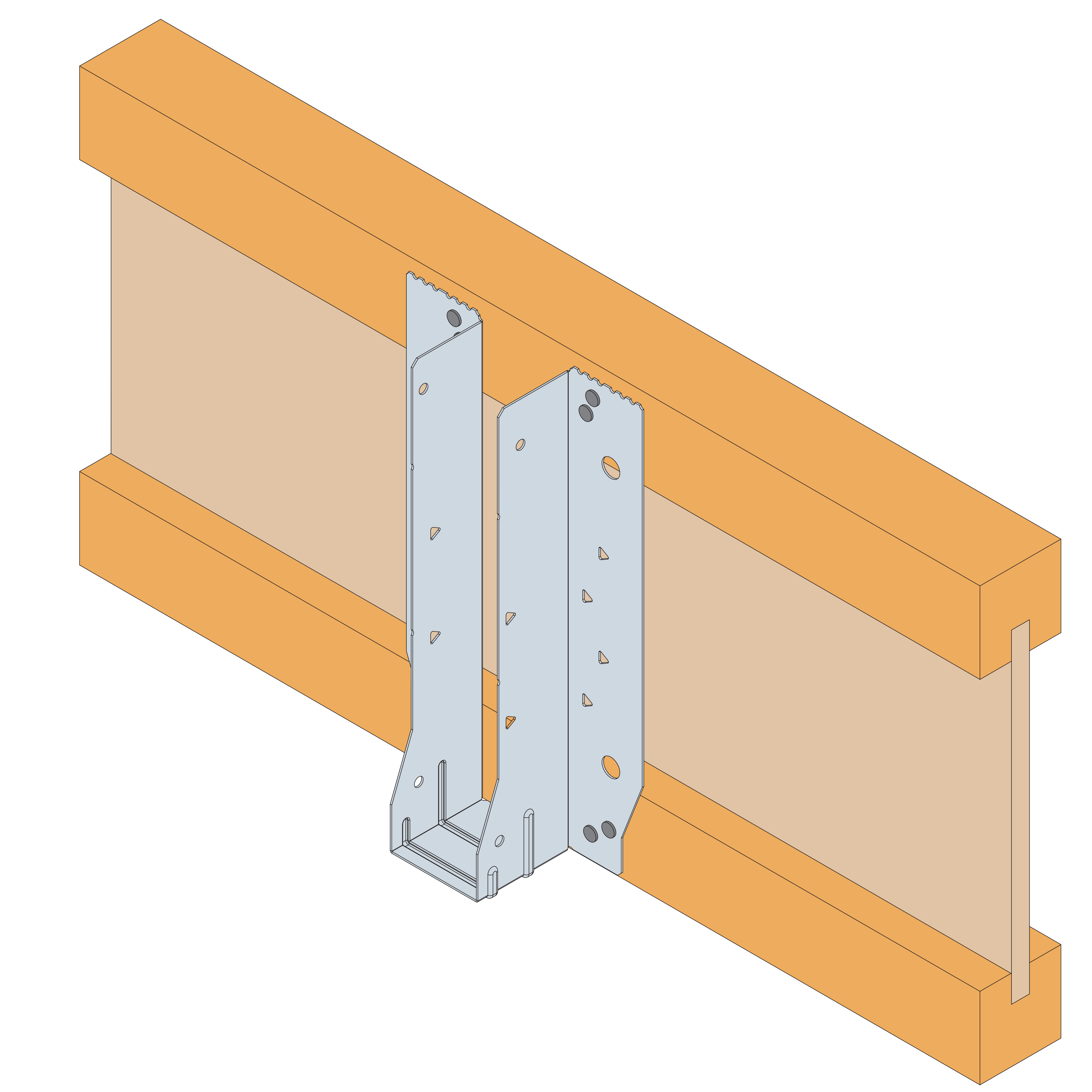

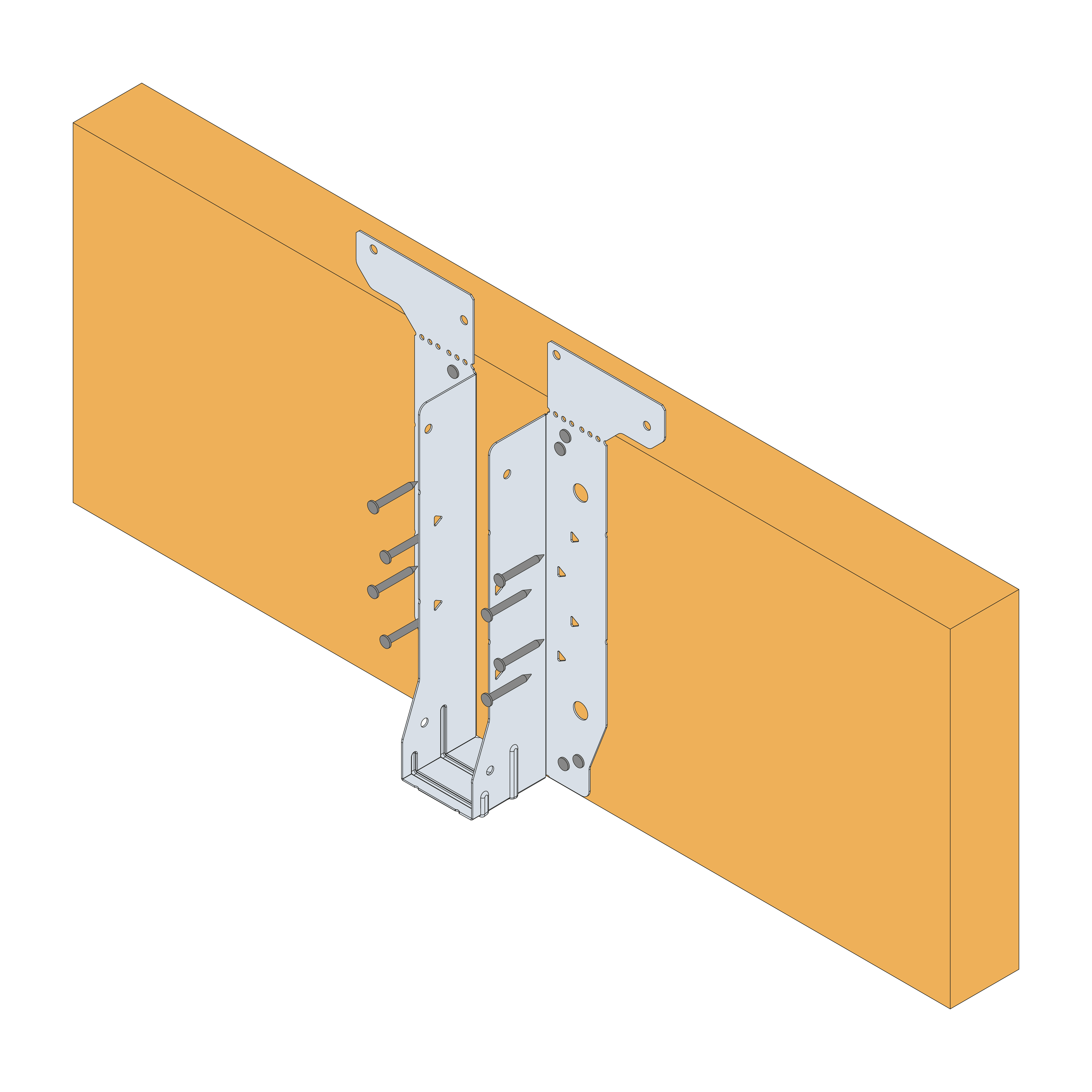

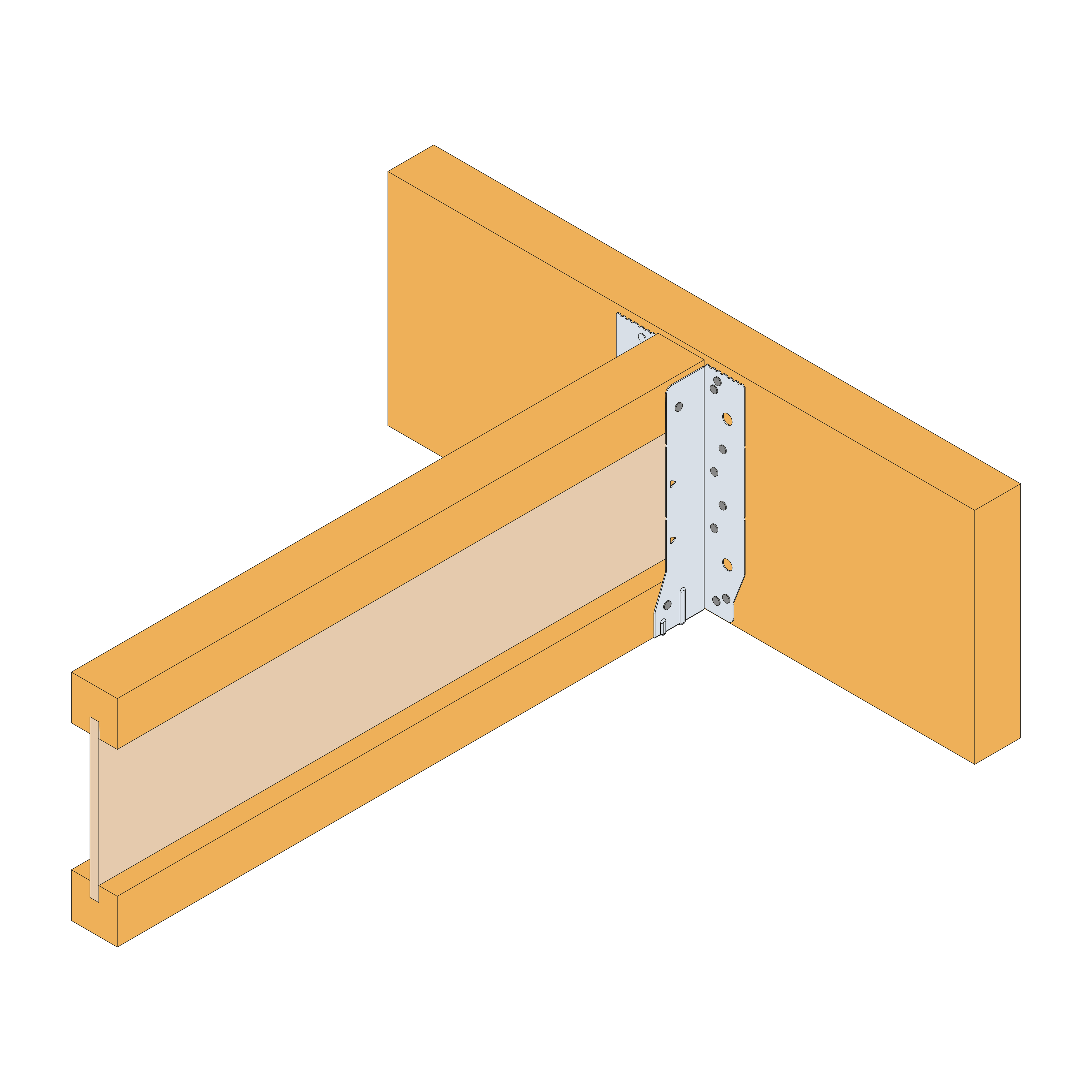

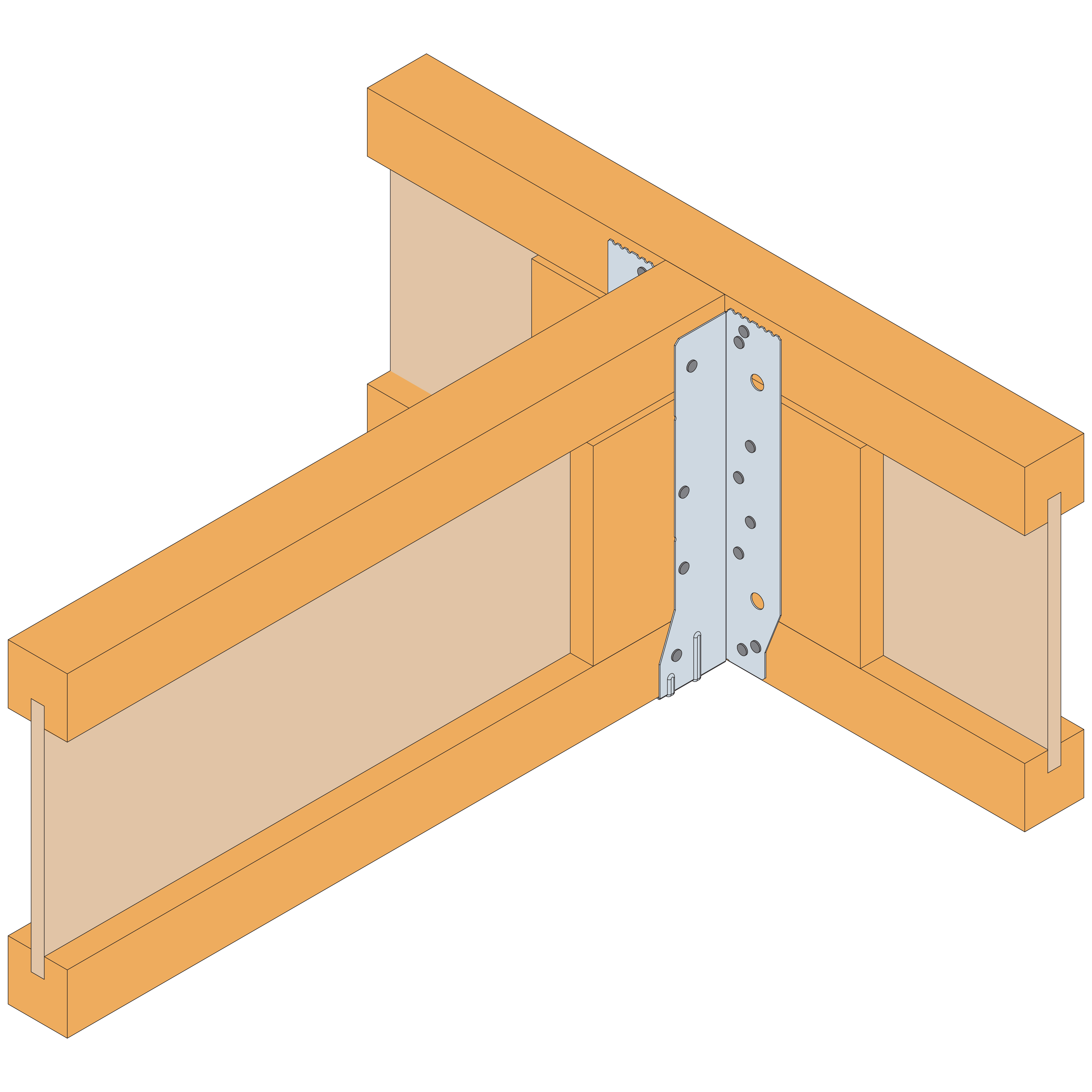

  4. Ved montering på fronten (Face Fix) brytes øvre flens av langs perforeringslinjen (MERK: Øvre flens kan brytes av før eller etter montering).

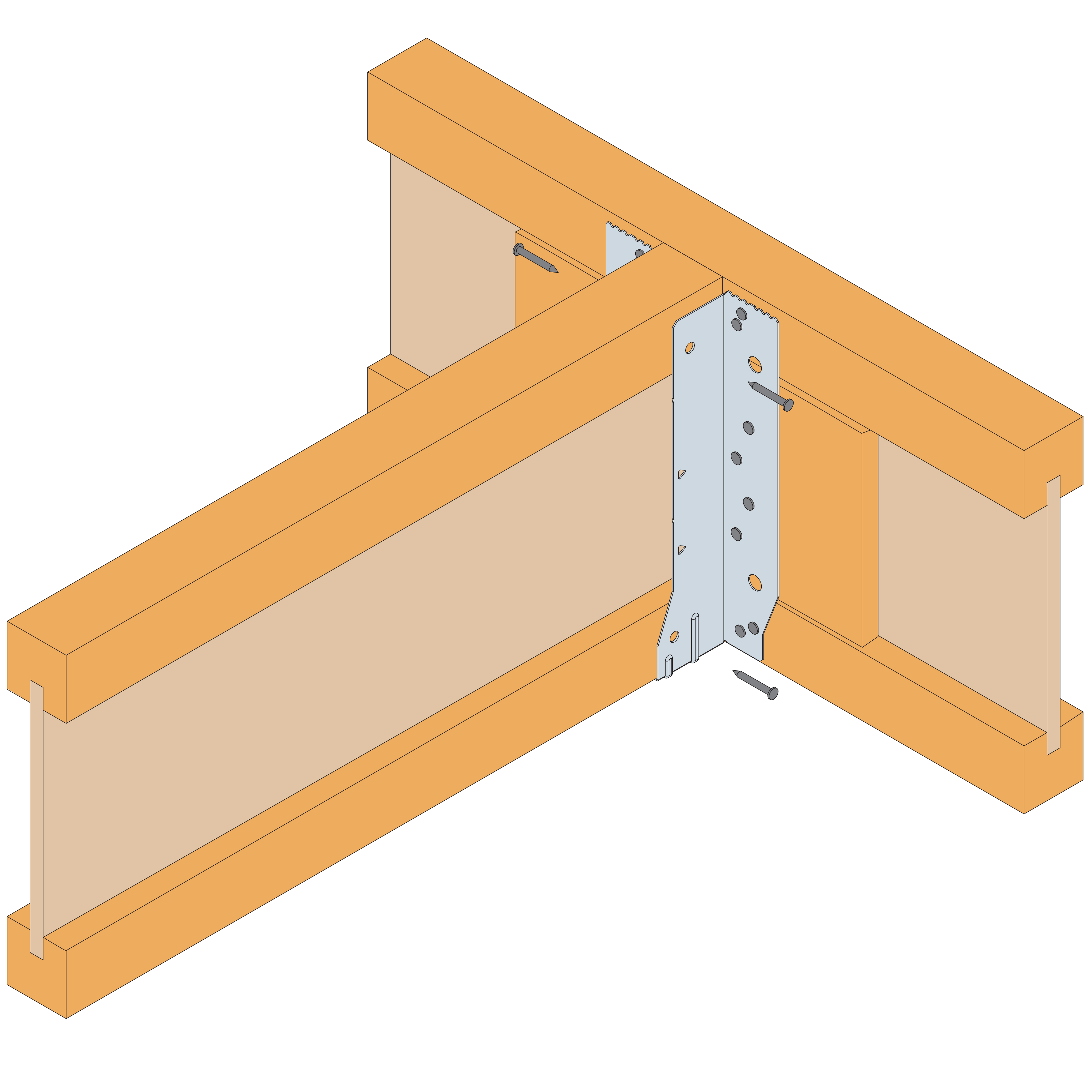

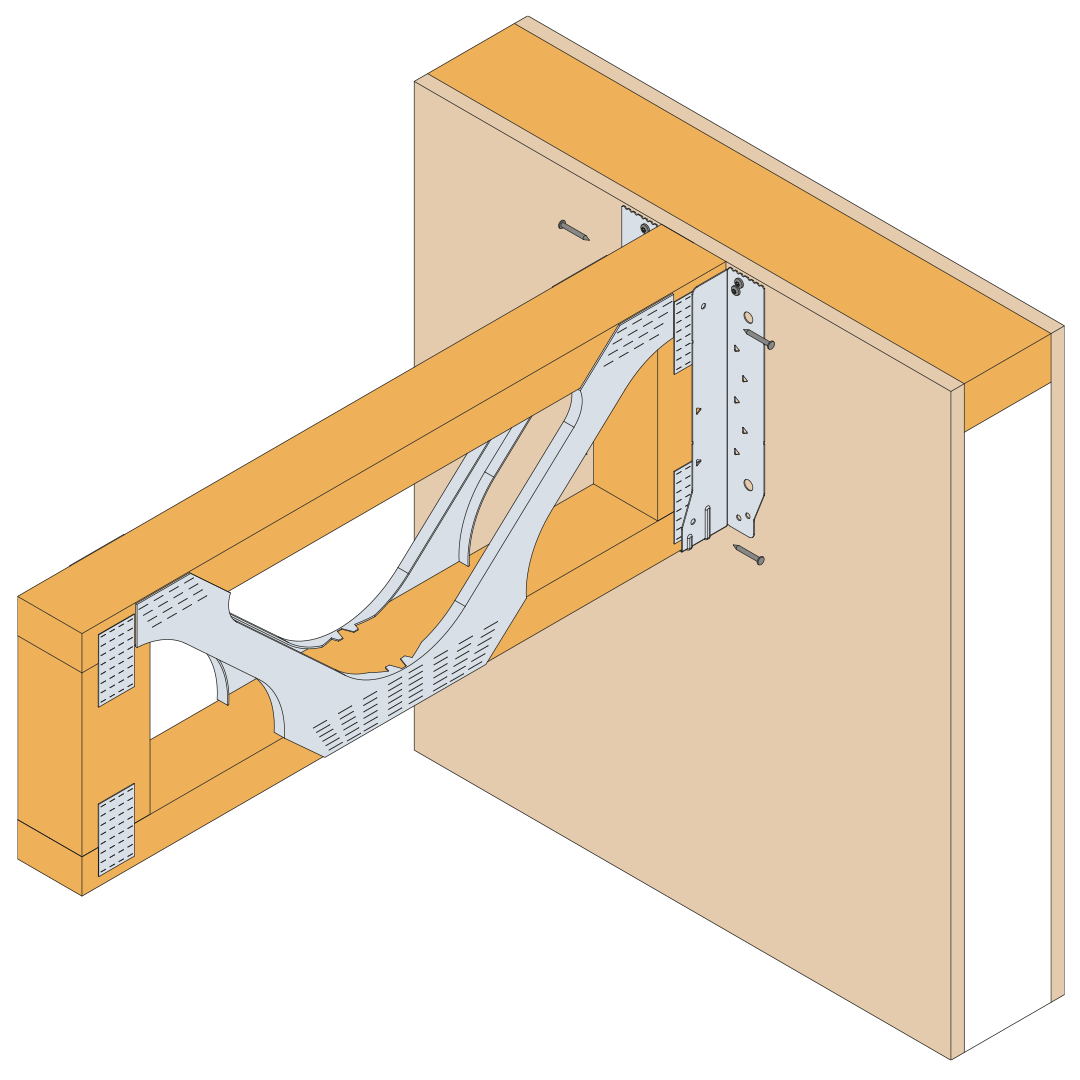

  5. Sett inn den tilstøtende bjelken, pass på at den er nær baksiden av EWH (maksimal tillatt avstand er 3 mm mellom enden av inngangsbjelken og baksiden av bjelkeskoen), og fyll alle runde hull i sideflensene.
  6. I tilfeller der underkanten på bærebjelken er lavere enn bjelkeskoen, må du bøye setetappen oppover slik at bjelkeskoen sitter tett mot bærebjelken.

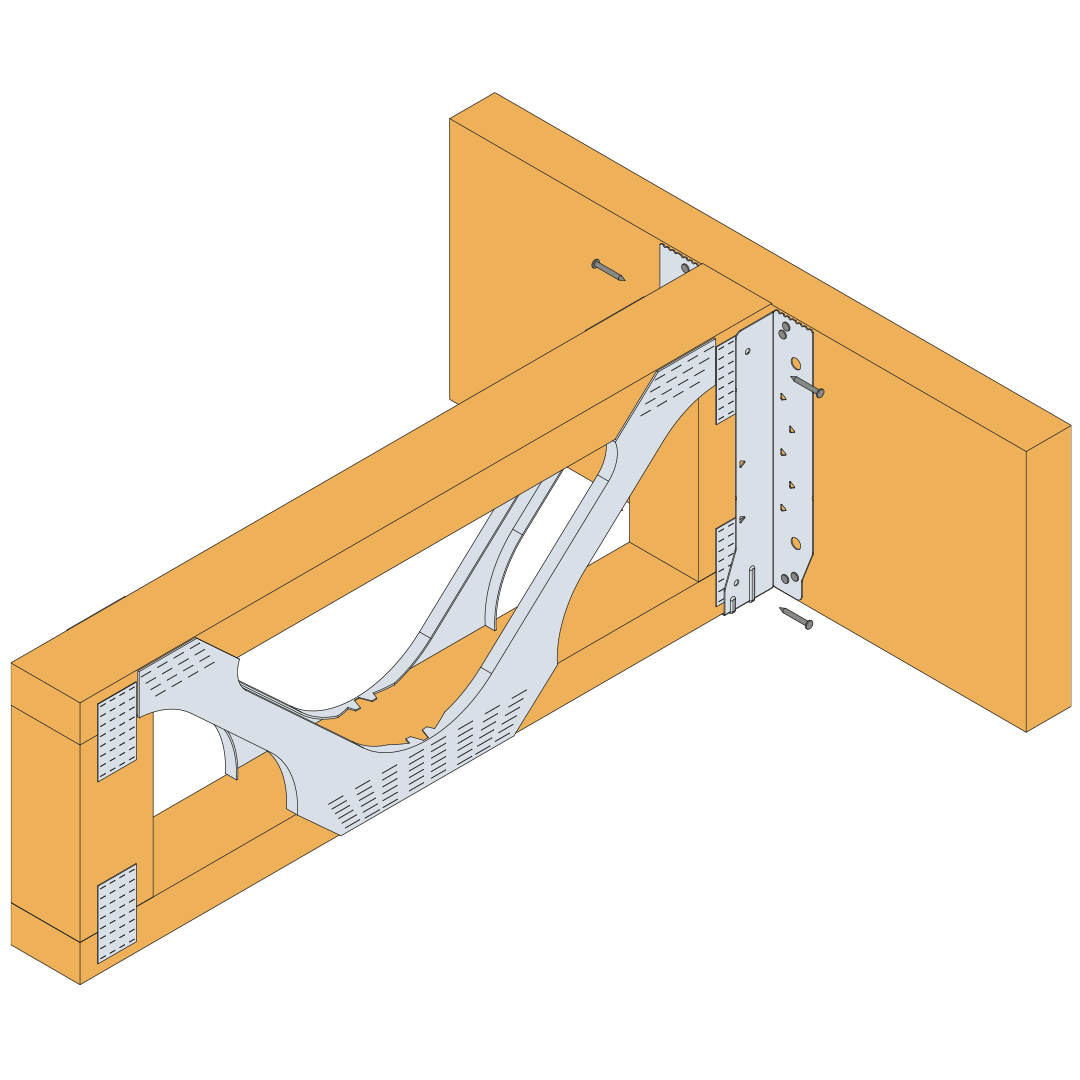

EWH Utvidet monteringsanvisning - gjelder I-bjelker, MetalWeb-bjelker og bjelker av massivtre.

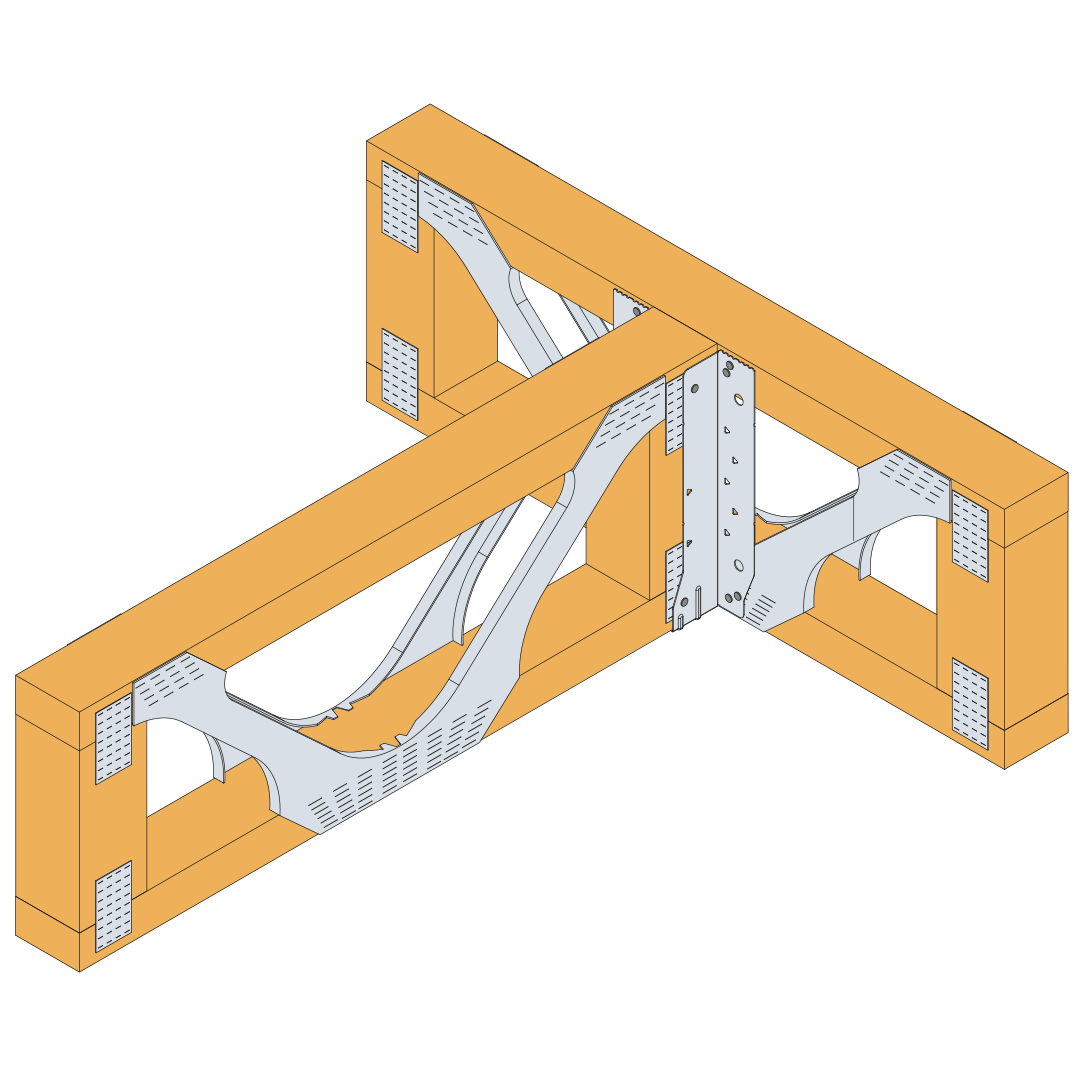

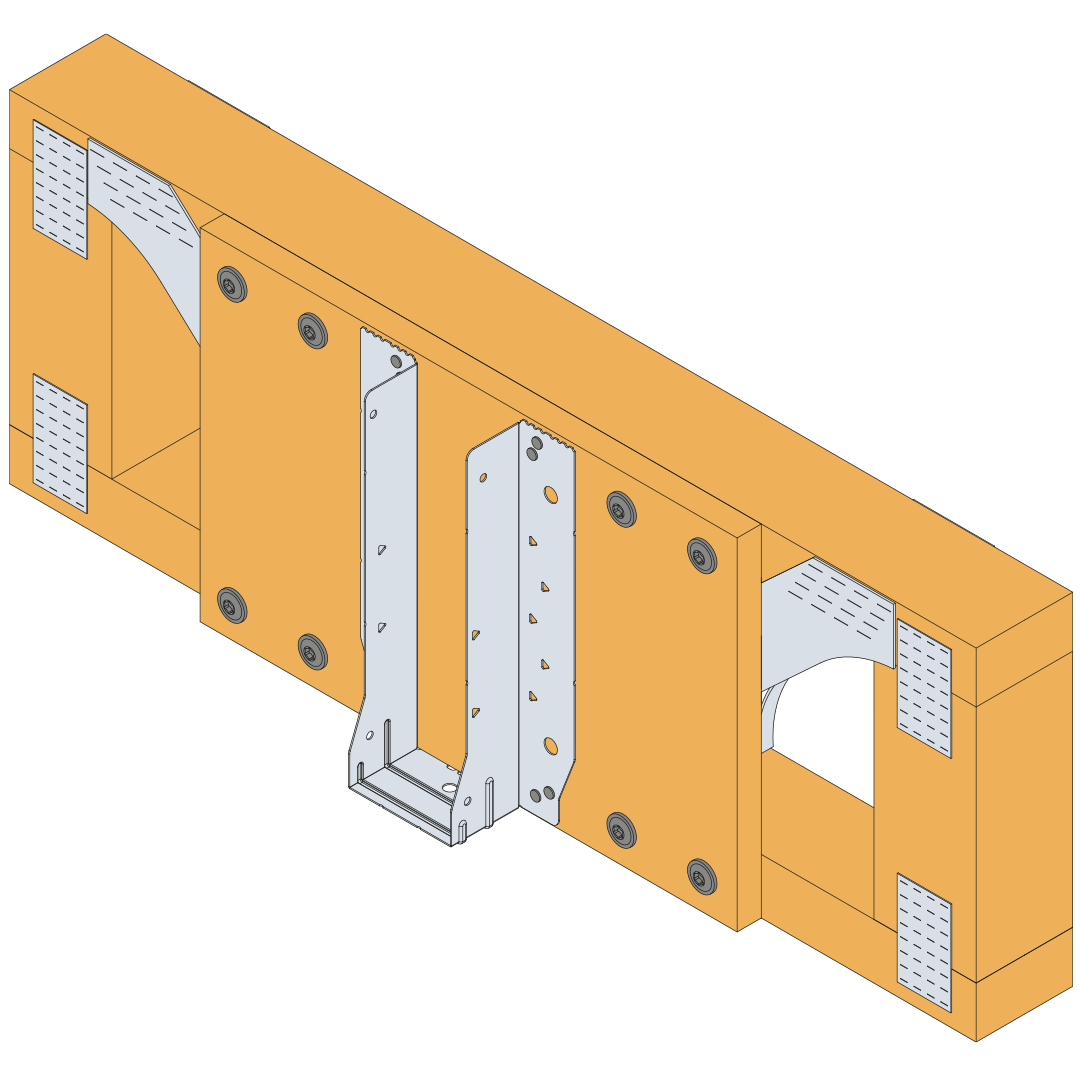

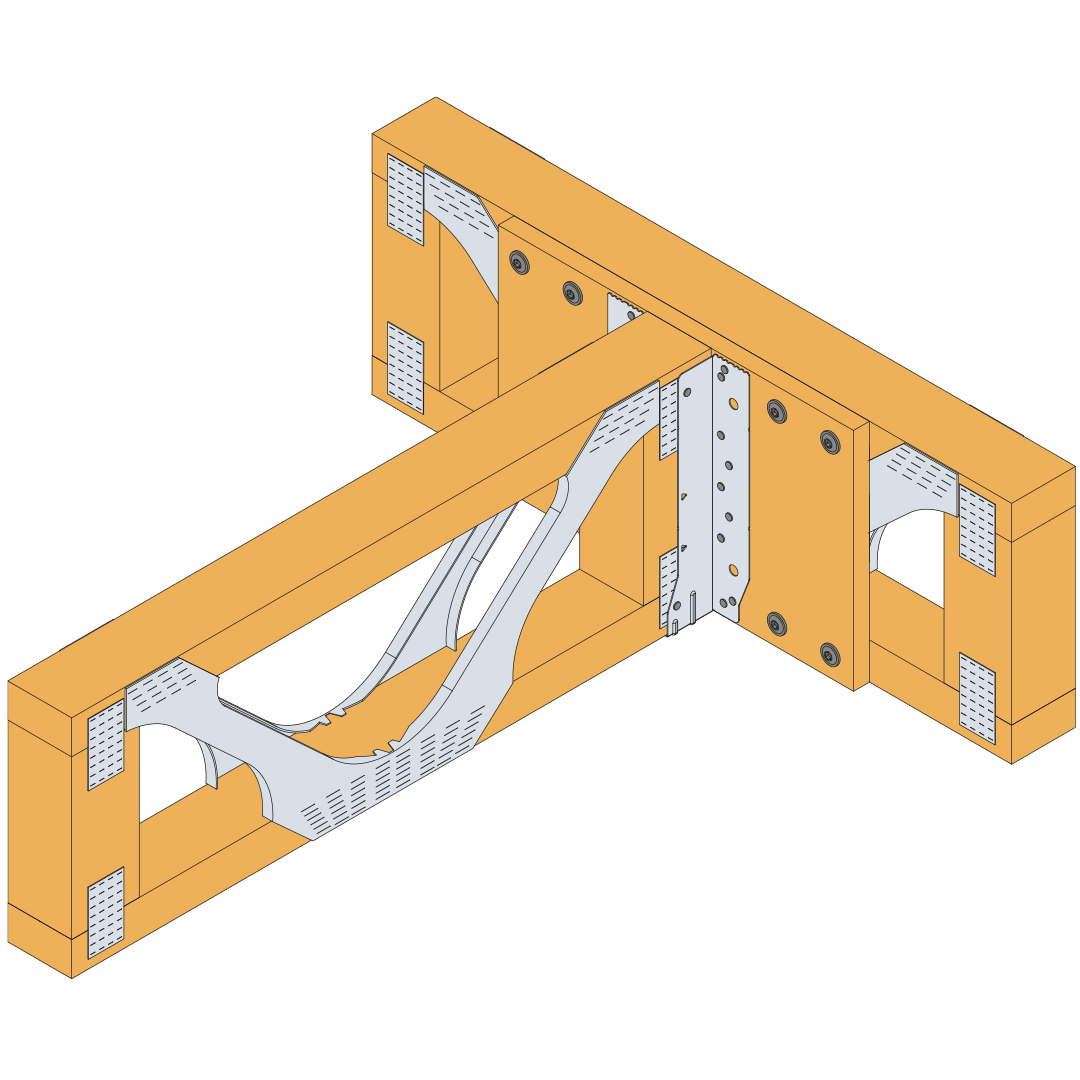

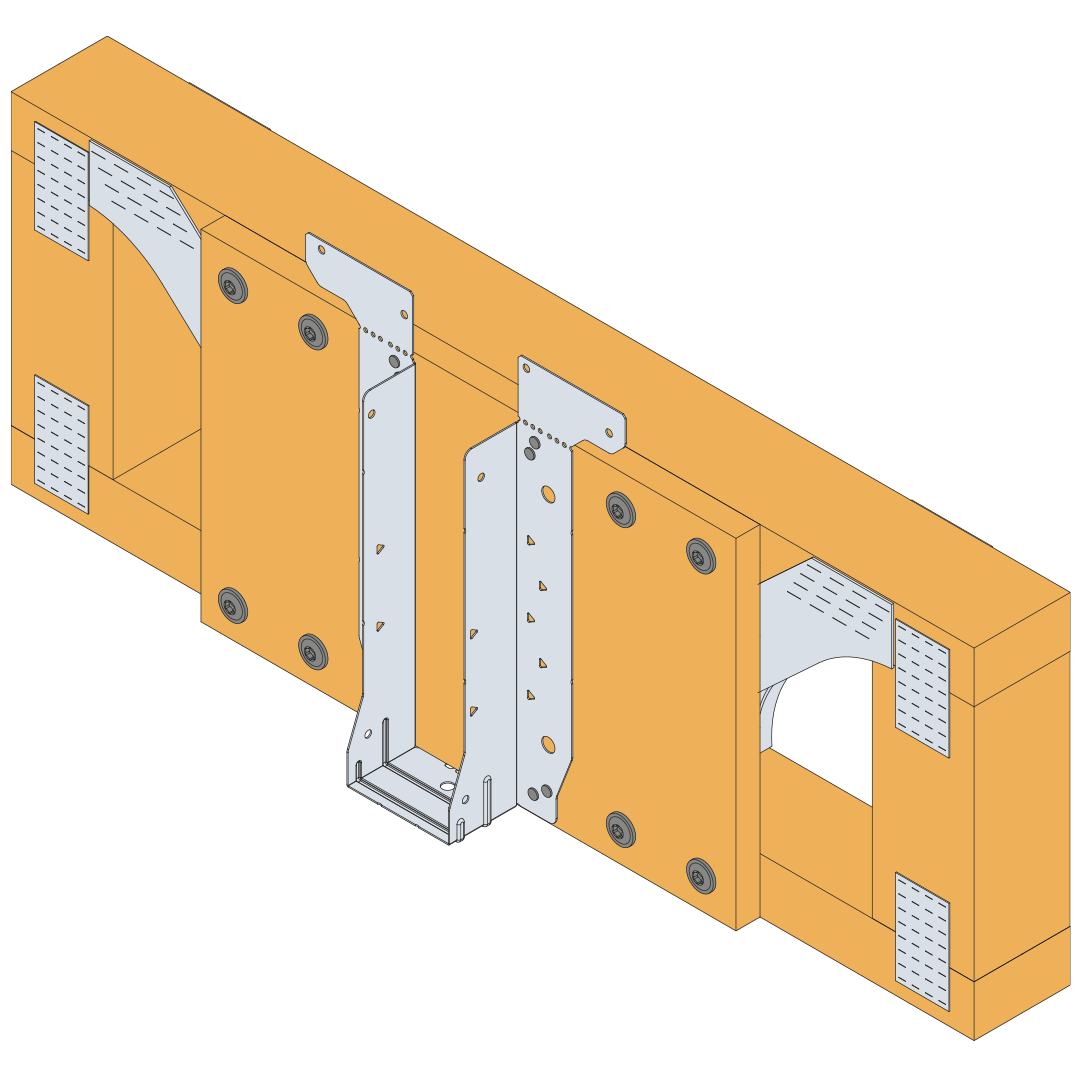

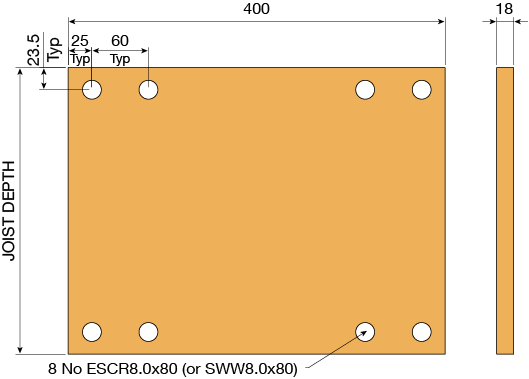

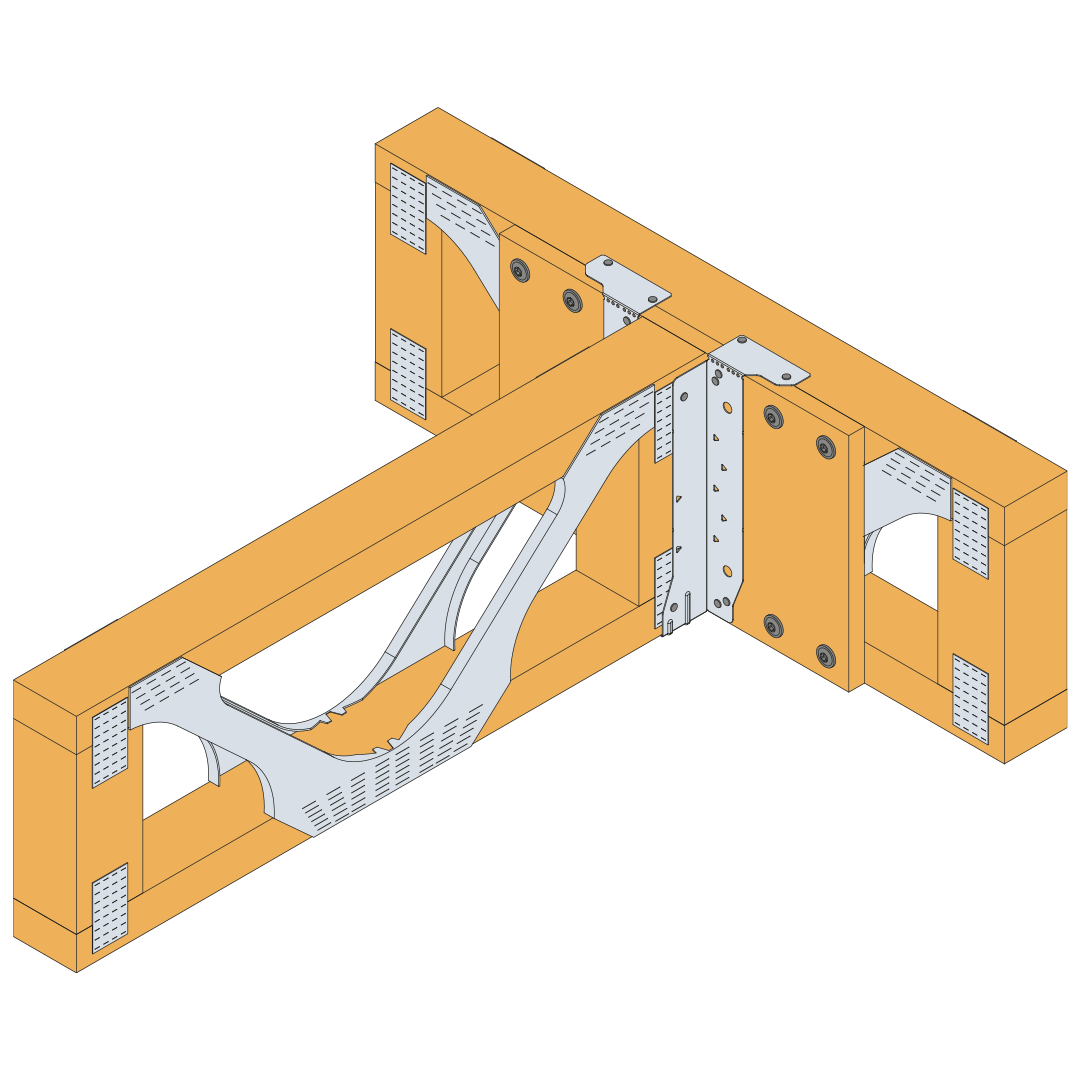

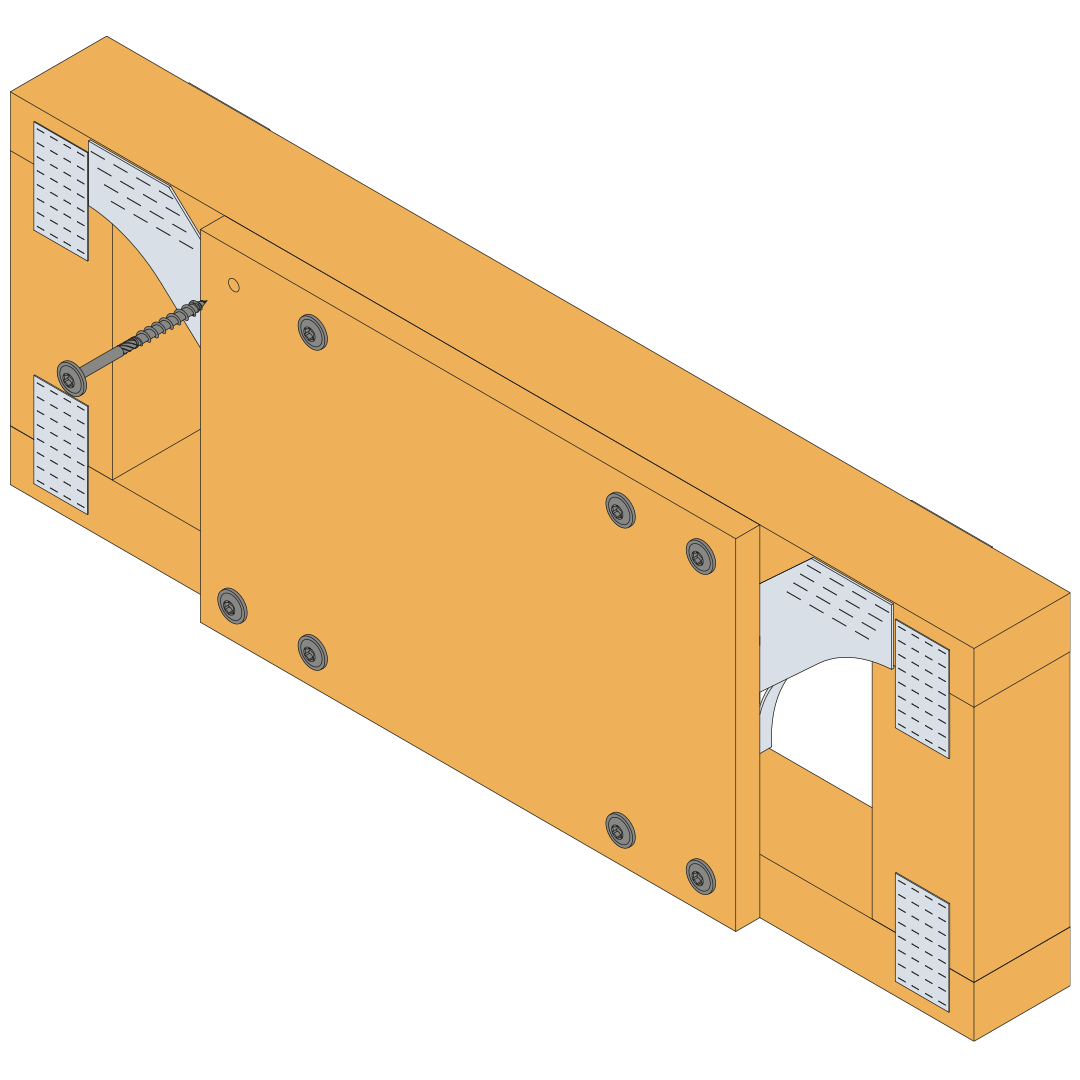

  1. Montering på Metal Web-bjelker: Monter en 18 mm kryssfinerplate på forsiden av Metal Web-bjelken. Kryssfinerplaten må være minst 400 mm lang og samme høyde som Metal Web-bjelken. Kryssfinerplaten monteres med 8 stk. SWW8.0x80mm skruer. Skruene må plasseres i henhold til illustrasjonen nedenfor.

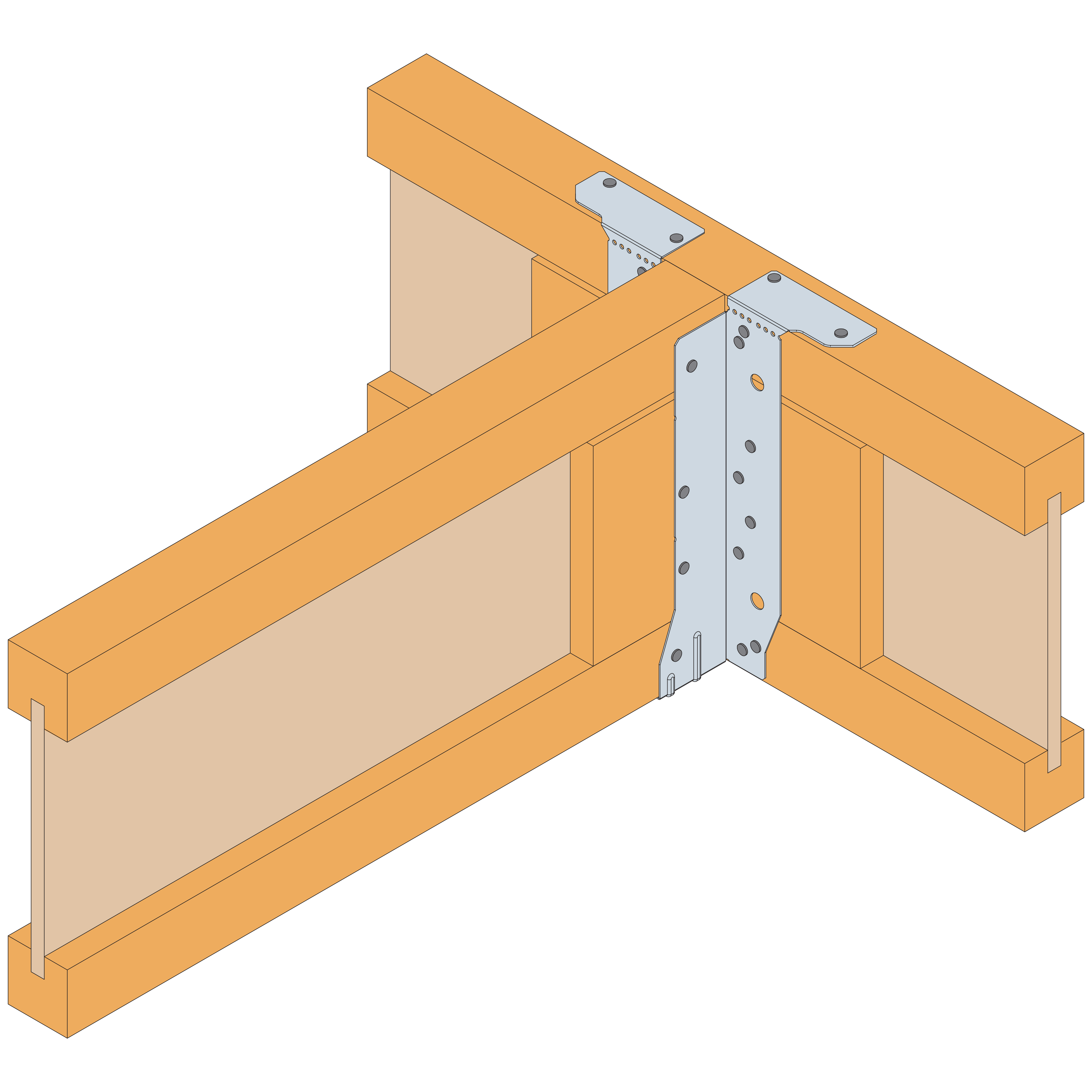

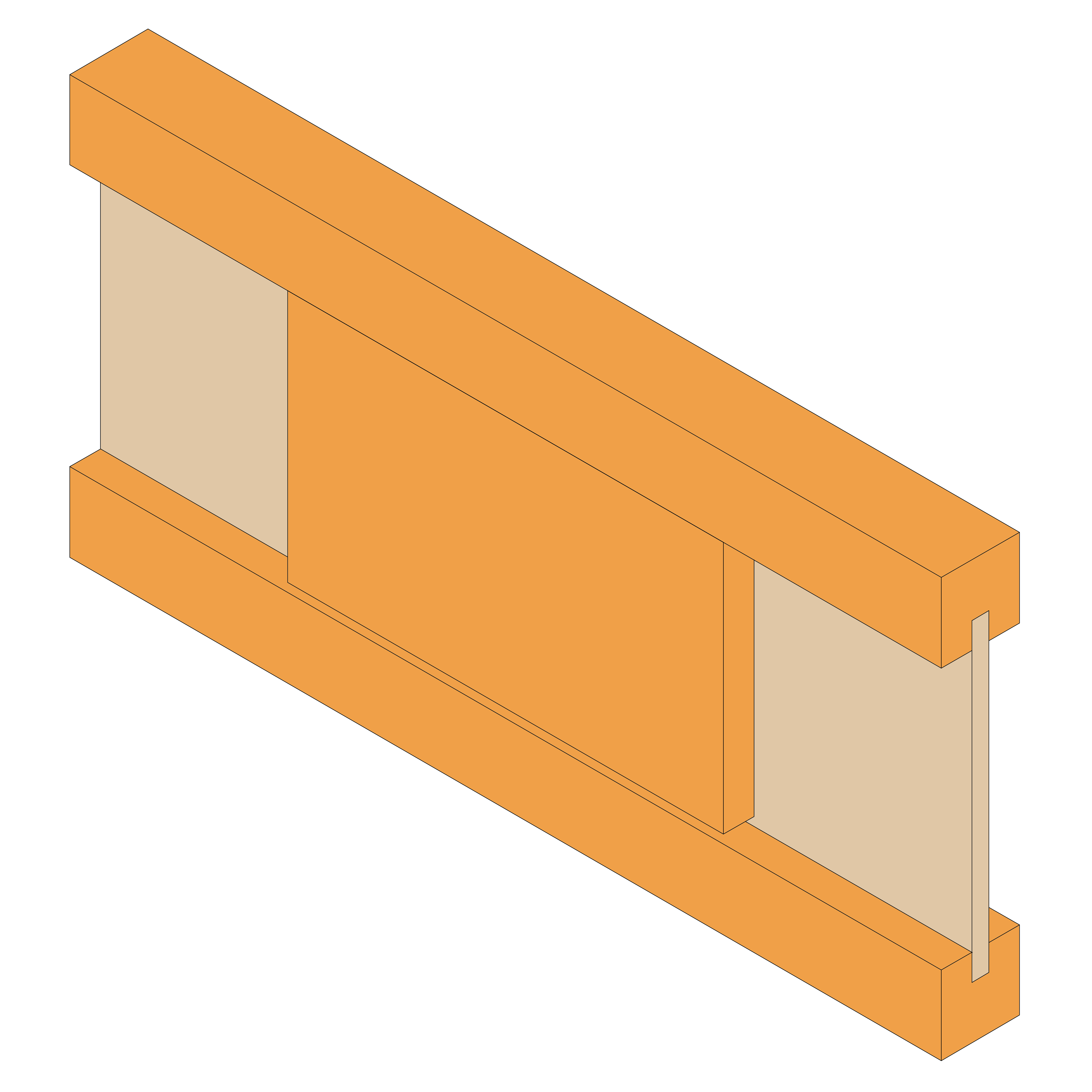

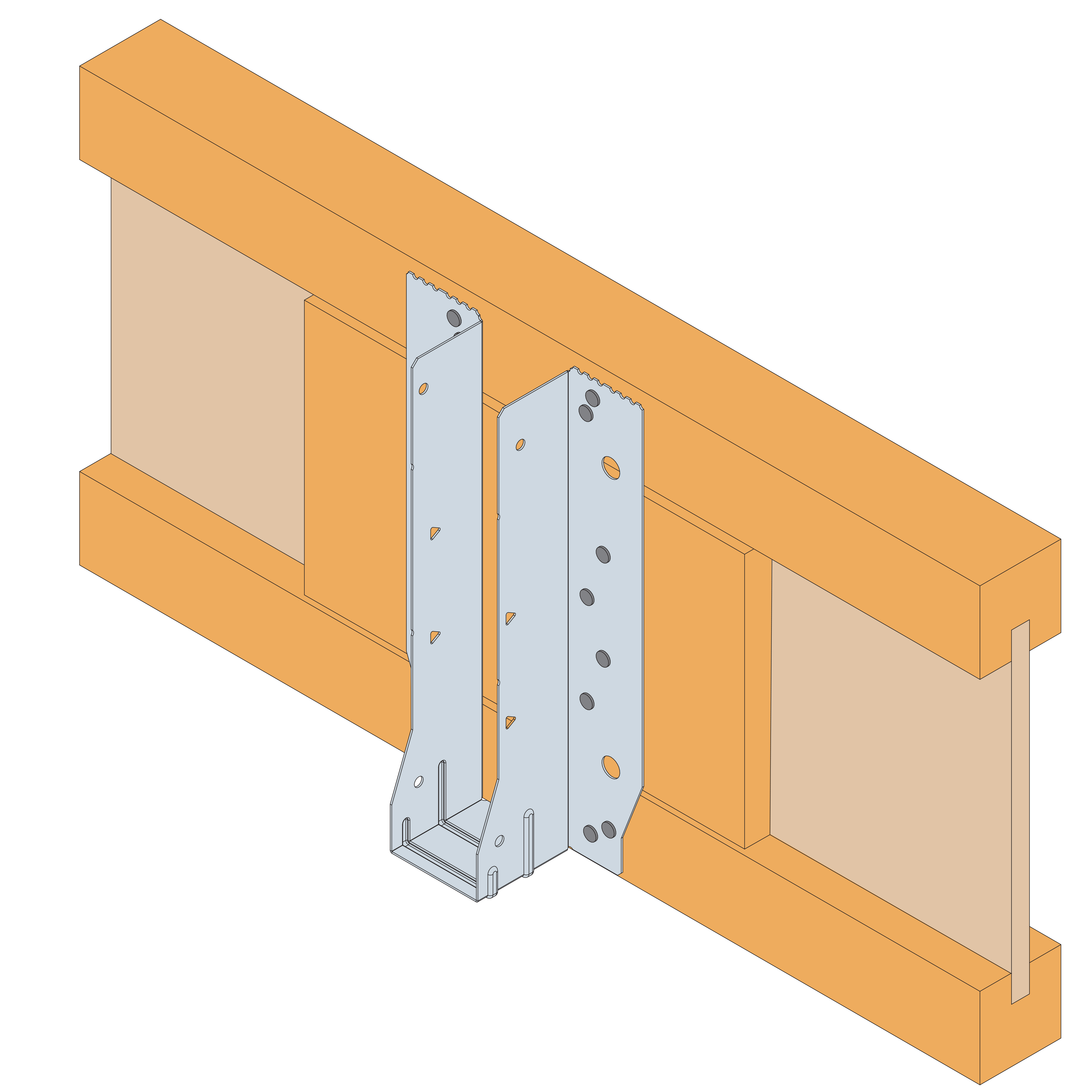

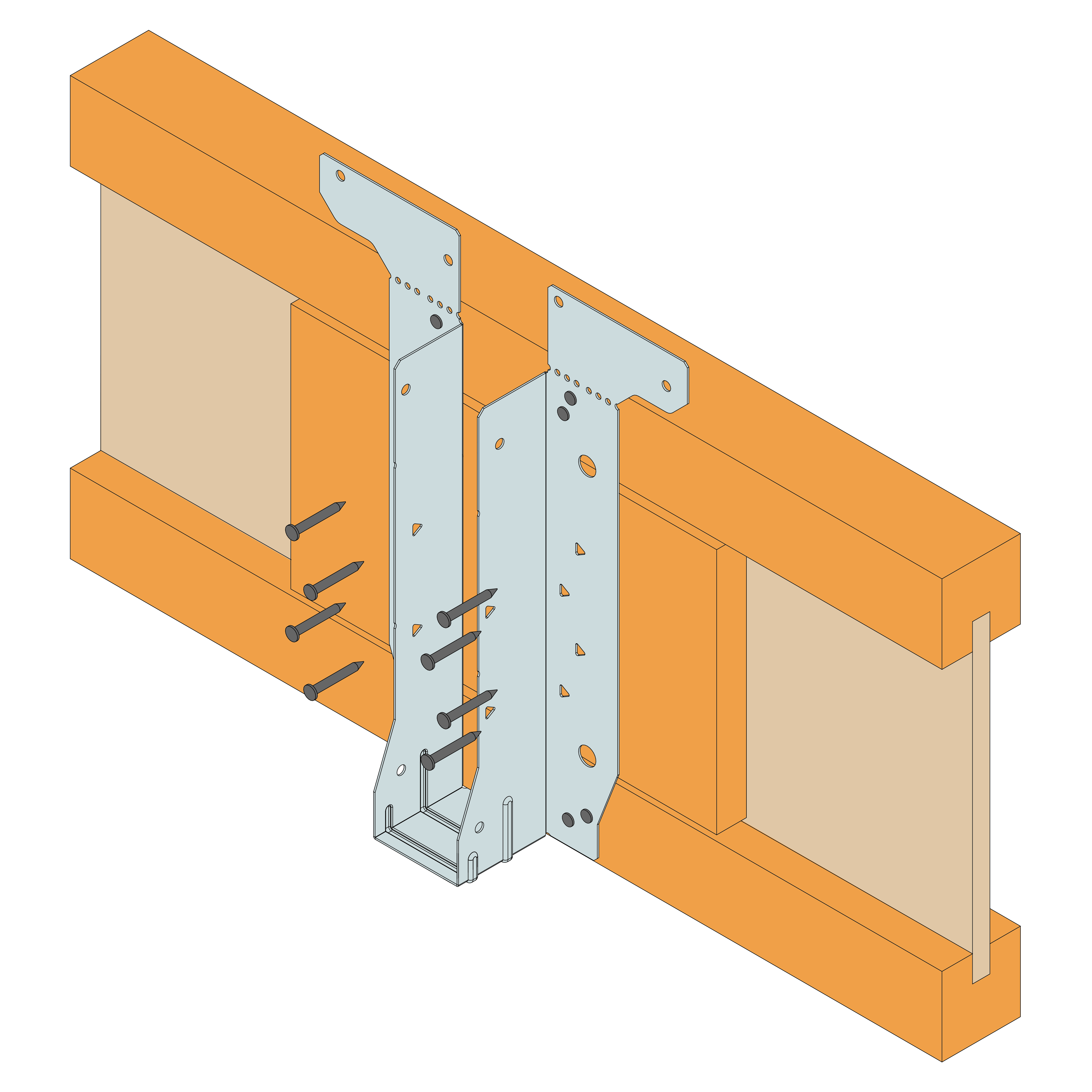

  2. Montering på I-bjelker: monter en utfyllingsplate på forsiden av I-bjelken. Størrelsen og monteringen av utfyllingsplaten skal være i samsvar med I-bjelkeprodusentens spesifikasjoner.
  3. Plasser EWH-bjelkeskoen på forsiden av støttebjelken, og pass på at fliken er i flukt med undersiden av bunnen av støttebjelken.
  4. Pass på at bjelkeskosidene er vertikale og fyll alle runde hull på forsiden og deretter de trekantede hullene, start fra bunnen, med det spesifiserte festemiddelet.
  5. Ved montering på oversiden (Top Fix) bøyes toppflensen over den bærende bjelken slik at det blir en skarp bøyelinje langs den bærende bjelkens overkant og de runde hullene fylles med spesifiserte festemidler ( MERK: Avhengig av høyden på bjelken, kan bøyelinjen være opptil 6 mm over perforeringslinjene).
  6. Ved montering på fronten (Face Fix) brytes den øvre flensen av langs perforeringslinjen (MERK: Den øvre flensen kan brytes av før eller etter montering).

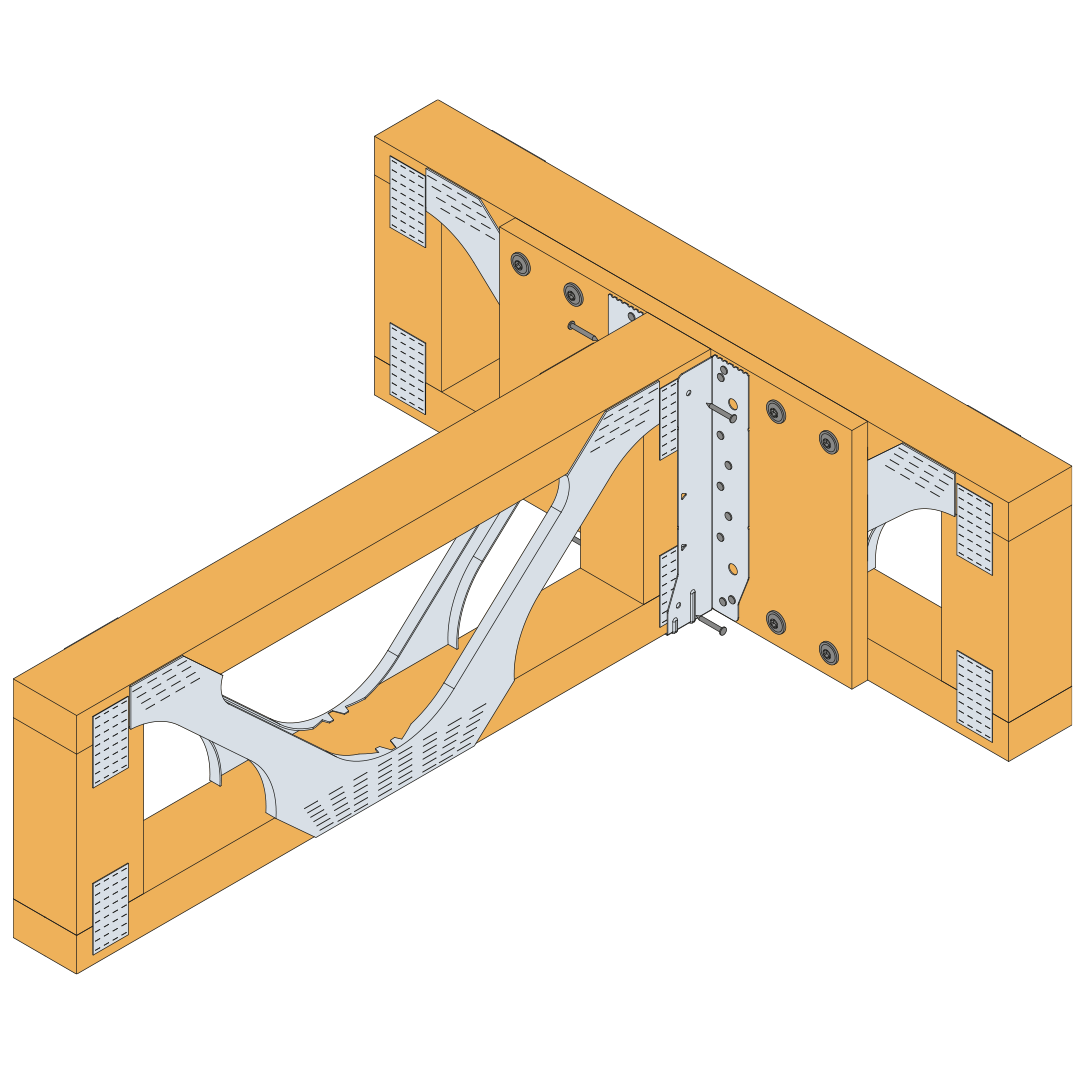

  7. Sett inn den tilstøtende bjelken, pass på at den er nær baksiden av EWH (maksimal tillatt avstand er 3 mm mellom enden av inngangsbjelken og baksiden av bjelkeskoen), og fyll alle runde hull i sideflensene.
  8. Hvis den tilstøtende bjelken er en I-bjelke, utfyllingsplate nødvendig for store oppadgående belastninger. (Utfyllingsplatene og montering må være i samsvar med I-bjelkeprodusentens spesifikasjoner). Fyll alle runde og trekantede hull med passende festemidler.

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)

eta-17-0554.pdf (3.33 MB)
