FM-MP3 evo

Heavy duty Ekspansjonshylse

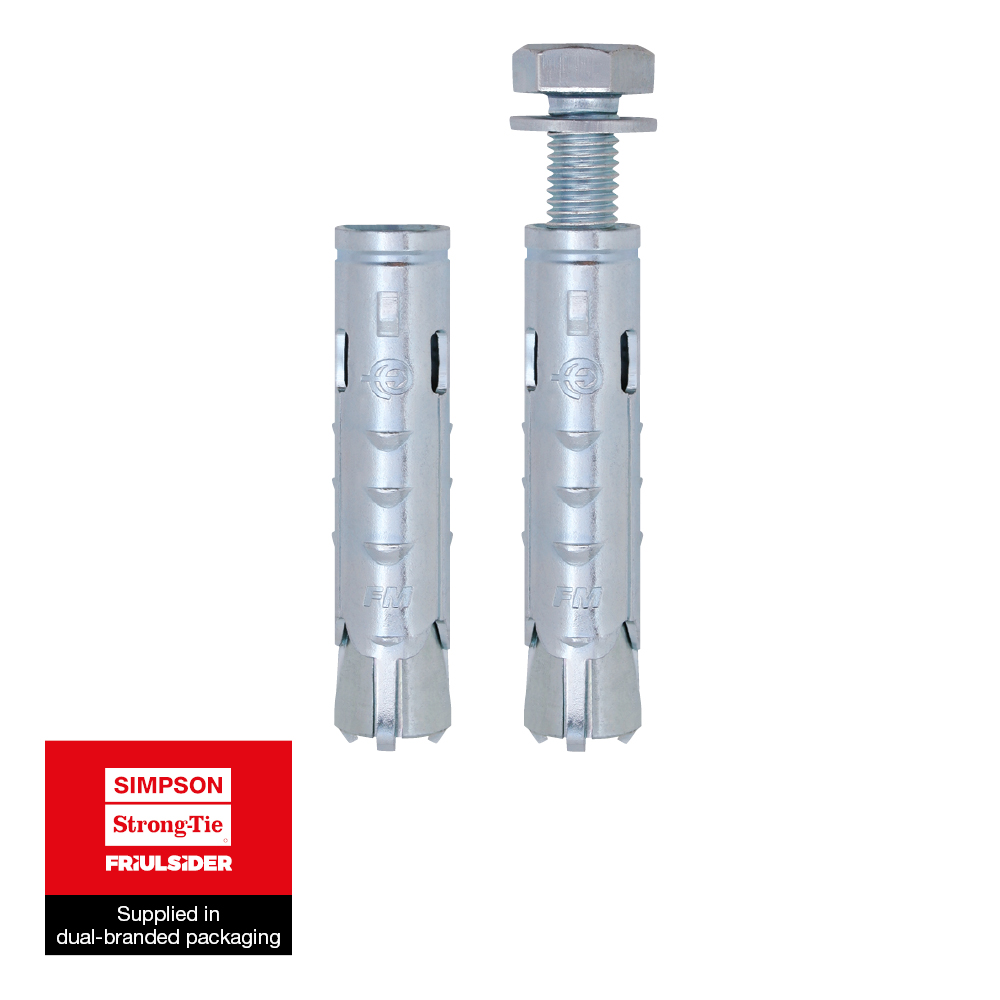

FM-MP3 evo er et anker fremstilt av varmgalvanisert stål med tre ekspansjons segmenter, som monteres i et forboret hull og forankres ved moment kontrollert ekspansjon.

Teknisk dataark

CE-merket

Avtalegrunnlag

Elgalvanisert stål

Indoor

Feu R 120

Fix Calc

Produktinformasjon

Bilder

Egenskaper

Materiale

Stål
Hvit sinkbelagt

Fordeler

Universal metall anker også egnet til hule materialer.
Et-lags ankerkropp med unikt ekspansjons system
Bredt bruksområde • Brannmotstandsevne R120

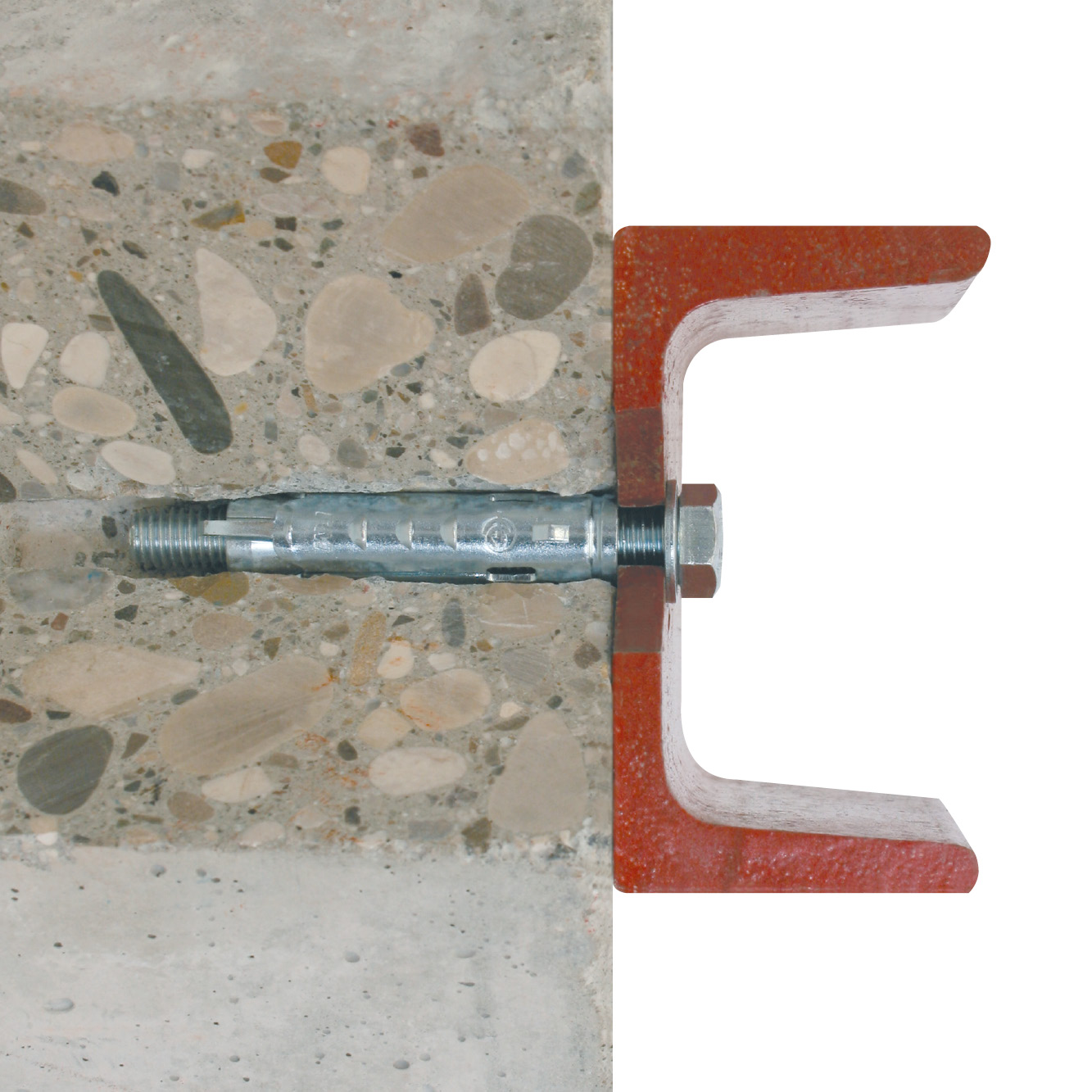

Applikasjoner

Til bruk ved:

Sikkerhetsbarrierer
Gjerder
Rekkverk

Bruksområde

Godkjent til:
1. Bærende konstruksjoner i ikke-sprukket betong
2. Benyttelse av flere anker i ikke bærende konstruksjoner i revnet og ikk

Tekniske data

Dimensjoner

Produktdimensjoner – kun anker

Art. nr.	Product Reference	Plugg [Ø x L]	For skrue	Hulldiameter [d_o] [mm]	Min. hole depth [h₁] [mm]	Nominal embedment depth [h_nom] [mm]	Min. innfestingsdybde [h_ef] [mm]	Hulldiameter i festeelement [d_f] [mm]	Min. festetykkelse [h_min] [mm]	Dreiemoment [T_inst] [Nm]	Qty per box	Qty per outer box
73300B1205000	FM-MP3 evo	12x50*	M8	12	70	50	43	10	100	15	50	500
73300B1506000		15x60*	M10	15	80	60	50	12	100	30	25	250
73300B1808000		18x80*	M12	18	100	80	69	14	140	50	20	200

^* Certified product when coupled with hex head screw DIN933 grade 8.8 and washer DIN125-1 (t_fix = L_v – h_nom)

Produktdimensjoner – Sekskantskrue klasse 8.8

Art. nr.	Product Reference	Plugg [Ø x L]	Sekskantskrue [Ø x L]	Max. fixture thickness [t_fix] [mm]	Hulldiameter [d_o] [mm]	Min. hole depth [h₁] [mm]	Nominal embedment depth [h_nom] [mm]	Min. innfestingsdybde [h_ef] [mm]	Hulldiameter i festeelement [d_f] [mm]	Min. festetykkelse [h_min] [mm]	Gjengelengde [L_v] [mm]	Dreiemoment [T_inst] [Nm]	Qty per box	Qty per outer box
73301B1808000	FM-MP3 evo	18x80	M12x100	20	18	100	80	69	14	140	100	50	20	100

Produktdimensjoner – Sekskantskrue klasse 8.8 Stor skive

Art. nr.	Product Reference	Plugg [Ø x L]	Sekskantskrue [Ø x L]	Max. fixture thickness [t_fix] [mm]	Hulldiameter [d_o] [mm]	Min. hole depth [h₁] [mm]	Nominal embedment depth [h_nom] [mm]	Min. innfestingsdybde [h_ef] [mm]	Hulldiameter i festeelement [d_f] [mm]	Min. festetykkelse [h_min] [mm]	Gjengelengde [L_v] [mm]	Dreiemoment [T_inst] [Nm]	Qty per box	Qty per outer box
73307B1004500	FM-MP3 evo	10x45**	M6x50	5	10	60	45	36	8	100	50	8	50	500
73307B1205000		12x50**	M8x60	10	12	70	50	43	10	100	60	15	50	500
73307B1506000		15x60**	M10x80	20	15	80	60	50	12	100	80	30	25	250

^** Not covered by CE certification

Produktdimensjoner – Gjengestang klasse 5.8

Table "Produktdimensjoner – Gjengestang klasse 5.8" cannot be displayed : no references available.

^** Not covered by CE certification

Produktdimensjoner – smidd koppkrok

Table "Produktdimensjoner – smidd koppkrok" cannot be displayed : no references available.

^**Not covered by CE certification

Produktdimensjoner – Smidd øye

Table "Produktdimensjoner – Smidd øye" cannot be displayed : no references available.

^**Not covered by CE certification

Anbefalte belastninger / for enkeltankere / uten kantavstand eller avstand - ETA-09/0067

Art. nr.	Product Reference	Design capacity - Non-cracked concrete (3)
		Spenning - N_rec1)				Skjær - V_rec (1-2)				Bending moment MRd [Nm]
		C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	Bending moment MRd [Nm]
73300B1205000	FM-MP3 evo	5.7	7	8	8.8	6.8	8.2	8.2	8.2	17
73300B1506000	FM-MP3 evo	8.3	10.4	12	13.2	8.5	10.3	12	13.2	34
73300B1808000	FM-MP3 evo	11.9	14.5	16.8	18.4	19.3	19.3	19.3	19.3	60

1. The recommended loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s) and with a partial safety factor for actions of γF=1.4. The loading figures
are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile
stress within the concrete induced by external loads, anchors loads included).

* The above load values also apply to: evo S

Design capacities - single anchor - no edge distances

Art. nr.	Product Reference	Designkapasitet – ikke-sprukket betong (3)
		Spenning - NRd (1)				Skjær - VRd (1-2)				Bøyemoment MRd [Nm]
		C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	C20/25 [kN]	C30/37 [kN]	C40/50 [kN]	C50/60 [kN]	Bøyemoment MRd [Nm]
73300B1205000	FM-MP3 evo	8	-	-	-	9.3	-	-	-	24
73300B1506000	FM-MP3 evo	1.6	-	-	-	11.6	-	-	-	48
73300B1808000	FM-MP3 evo	16.7	-	-	-	27	-	-	-	84
73301B1808000	FM-MP3 evo	16.7	-	-	-	27	-	-	-	84
73307B1004500	FM-MP3 evo	5	-	-	-	5.1	-	-	-	9.6
73307B1205000	FM-MP3 evo	8	-	-	-	9.3	-	-	-	24
73307B1506000	FM-MP3 evo	11.6	-	-	-	11.6	-	-	-	48

1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

** Not covered by CE certification

Anbefalte belastninger / for enkeltankere / uten kantavstand eller avstand - ETA-10/0074

Art. nr.	Product Reference	Designkapasitet – sprukket og ikke-sprukket betong
Art. nr.	Product Reference	Spenn og skjær - F_rec [kN] - C20/25-C50/60
73300B1205000	FM-MP3 evo	5.7
73300B1506000	FM-MP3 evo	7.6
73300B1808000	FM-MP3 evo	9.5

1. The recommended loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s) and with a partial safety factor for actions of γF=1.4. The loading figures
are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

* The above load values also apply to: evo S

Product Dimension - D.I.Y - Hex head screw

Table "Product Dimension - D.I.Y - Hex head screw" cannot be displayed : no references available.

Produktdimensjon – Gjør-det-selv – Smidd koppkrok

Table "Produktdimensjon – Gjør-det-selv – Smidd koppkrok" cannot be displayed : no references available.

^* Not covered by CE certification

Produktdimensjon – Gjør-det-selv – Smidd øye

Table "Produktdimensjon – Gjør-det-selv – Smidd øye" cannot be displayed : no references available.

^* Not covered by CE certification

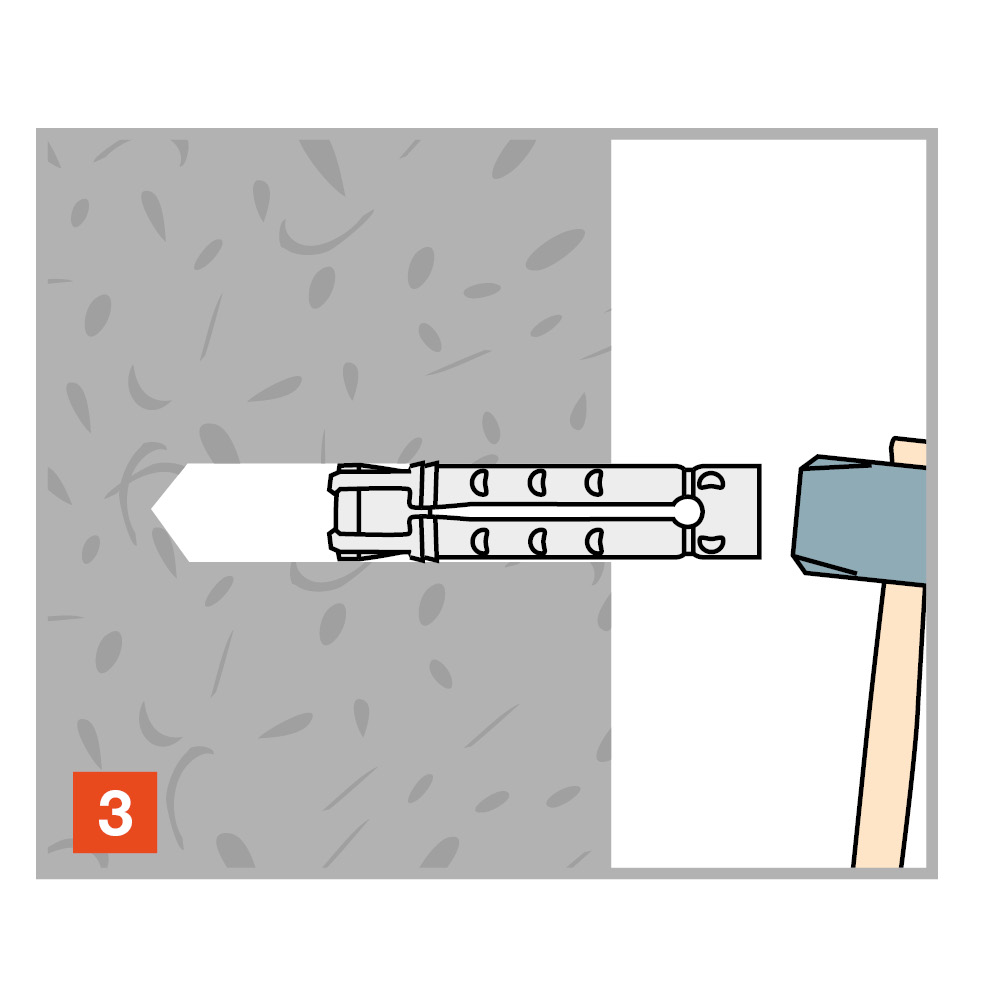

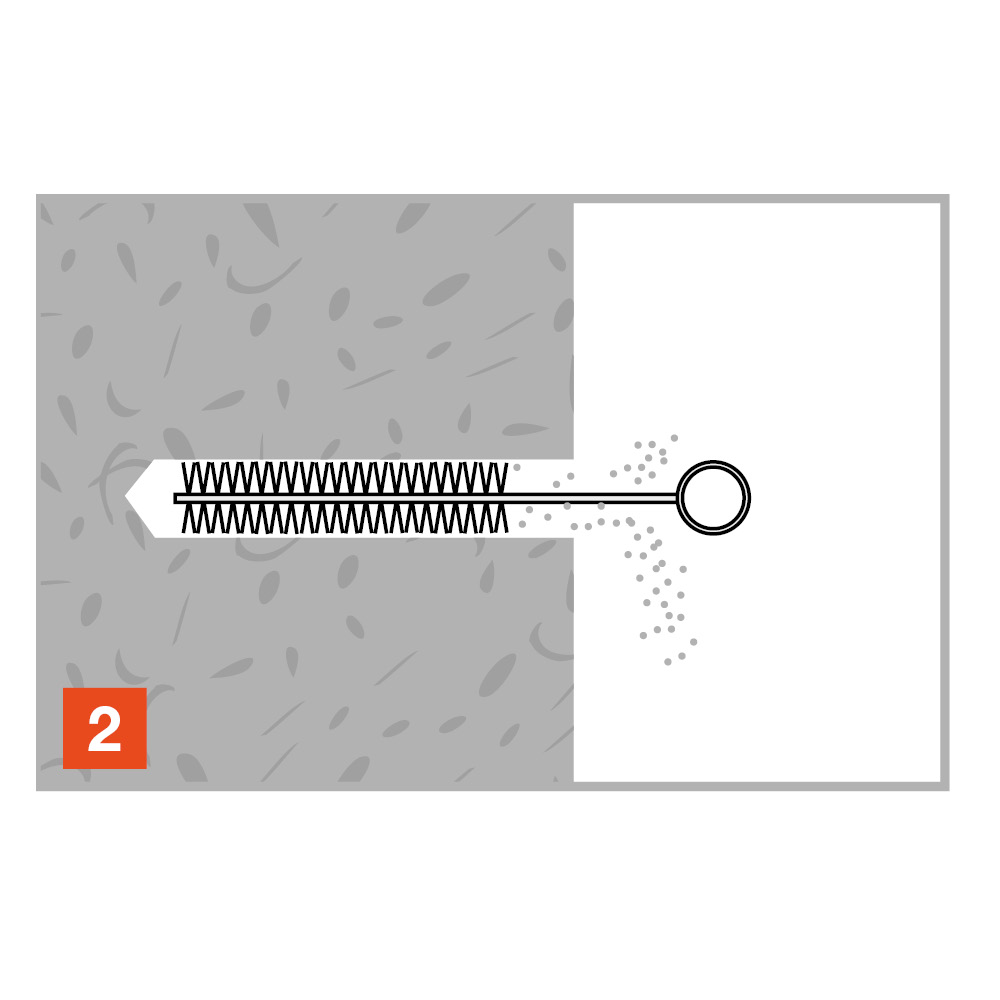

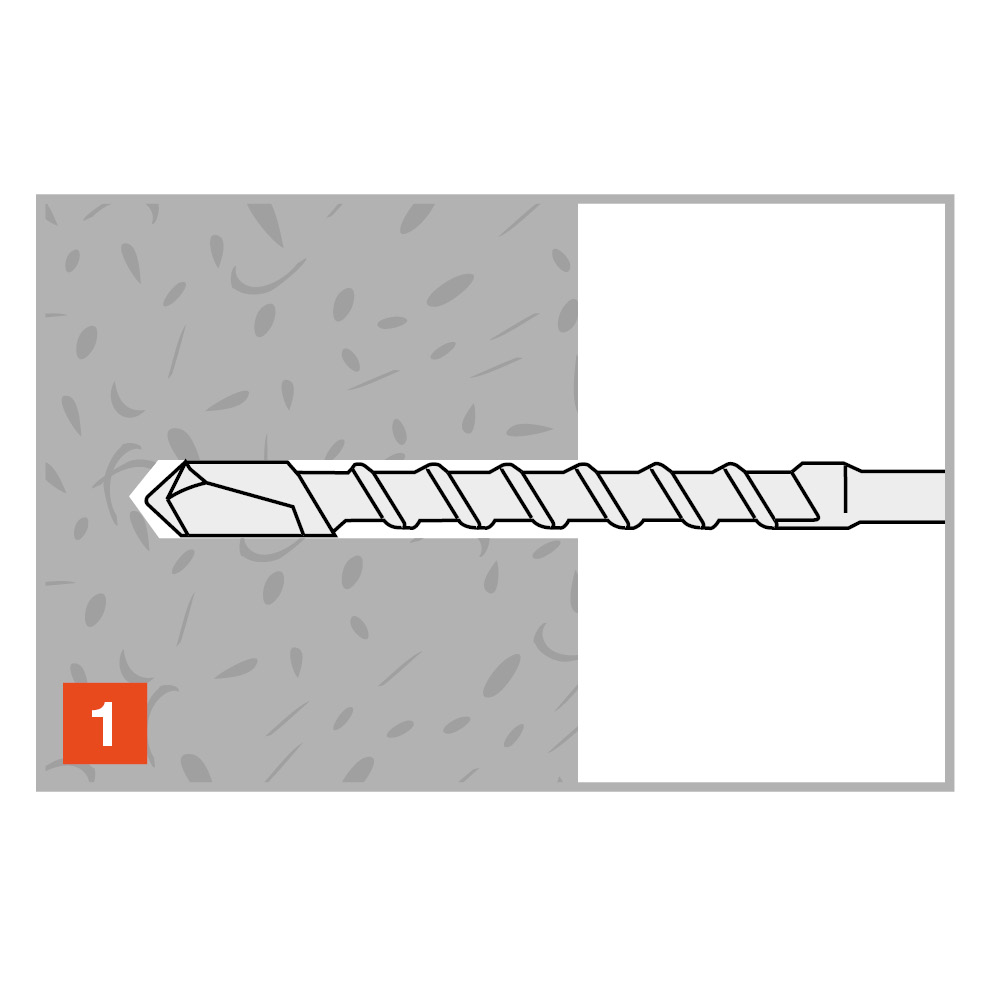

Montering

Installation data

Art. nr.	Product Reference	Ø drilling hole [d0] [mm]	Min. drill depth [h1] [mm]	Ø drilling fixture [df] [mm]	Installation torque [Tinst] [Nm]	Embedment depth [hef] [mm]	Min. support thickness [hmin] [mm]
73300B1205000	FM-MP3 evo	12	70	10	15	43	100
73300B1506000	FM-MP3 evo	15	80	12	30	50	100
73300B1808000	FM-MP3 evo	18	100	14	50	69	140
73301B1808000	FM-MP3 evo	18	100	14	50	69	140
73307B1004500	FM-MP3 evo	10	60	8	8	36	100
73307B1205000	FM-MP3 evo	12	70	10	15	43	100
73307B1506000	FM-MP3 evo	15	80	12	30	50	100

** Not covered by CE certification

Avstand og kantavstand - ETA-09/0067

Art. nr.	Product Reference	Min. edge distance [cmin] [mm]	Min. spacing [smin] [mm]	Characteristic edge distance [ccr,N] [mm]	Karakteristisk avstand (5) - Scr,N [scr,N] [mm]
73300B1205000	FM-MP3 evo	45	45	65	130
73300B1506000	FM-MP3 evo	50	50	75	150
73300B1808000	FM-MP3 evo	75	75	104	208

* The above table values also apply to: evo S

Avstand og kantavstand - ETA-10/0074

Art. nr.	Product Reference	Characteristic spacing(5) - Scr,N [scr,N] [mm]	Characteristic edge distance [ccr,N] [mm]	Min. edge distance [cmin] [mm]	Min. spacing [smin] [mm]
73300B1205000	FM-MP3 evo	45	45	200	130
73300B1506000	FM-MP3 evo	50	50	200	150
73300B1808000	FM-MP3 evo	75	75	200	210

* The above table values also apply to: evo S
